《电子测量技术》期末复习资料总结

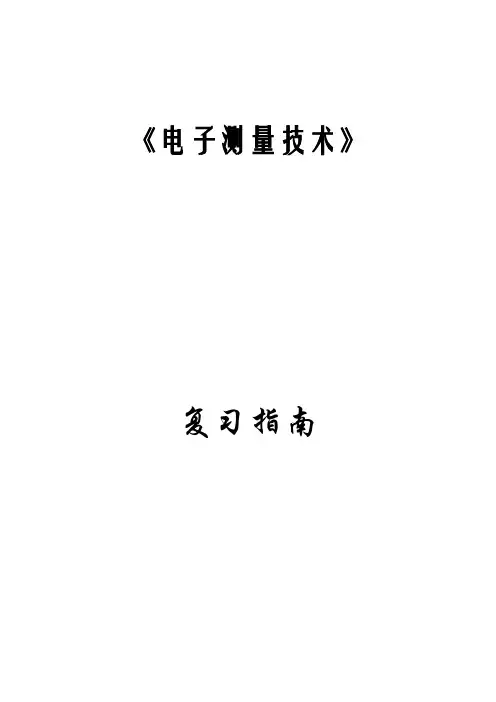

《电子测量技术》复习指南第一部分复习要求第一章绪论本章主要介绍电子测量的意义、内容、特点、方法和分类，以及测量仪器的主要性能指标、计量的基本概念。

本章的基本要求是：1、了解电子测量的意义、内容及特点；2、了解电子测量方法的分类及测量方法选择的基本原则；3、掌握测量仪器的基本功能及性能指标；4、了解计量的基本概念。

第二章测量误差和测量结果处理本章主要介绍误差的基本概念；误差的表示方法；测量误差的来源；误差的分类；随机误差和系统误差分析；系统误差的合成；测量数据的处理。

本章的基本要求是：1、正确理解真值、实际值、测量值、绝对误差、相对误差和容许误差等基本概念；2、掌握测量误差的来源及分类方法；3、了解随机误差的特点；4、掌握测得值的算术平均值、测量值的标准差和测量平均值值的标准差的计算方法；5、掌握有效数字的处理方法；6、掌握有限次测量测量数据的处理方法。

第三章信号发生器本章介绍了信号发生器的功用和分类，正弦信号发生器的性能指标，对标准的低频信号发生器和高频信号发生器的组成和工作原理作了详细阐述，对扫频信号发生器、脉冲信号发生器和噪声信号发生器的基本组成和工作原理作了概括介绍。

本章的基本要求是：1、了解正弦信号发生器的性能指标；2、掌握低频信号发生器的组成及各部分的作用；3、掌握函数信号发生器的结构及工作原理；4、掌握调谐信号发生器、锁相信号发生器和合成信号发生器的结构及工作原理；5、了解扫频仪的原理框图及基本工作原理；6、了解变容二极管和磁调电感法扫频的基本原理.第四章电子示波器电子示波器是电子测量中最常用的仪器，它可测多种电量，配传感器后还能对各种非电量进测量．重点介绍电子示波器波形显示原理、基本组成、多个波形显示方式，以及取样示波器和存取示波器。

本章的基本要求是：1、掌握示波器的特点及用途；2、掌握示波管的结构及波形显示的原理；3、掌握单踪示波器的组成和各组成部分的作用；4、掌握使用双踪示波器测量电压、时间、频率和相位差的方法；5、掌握双踪示波器；6、了解取样示波器的工作原理。

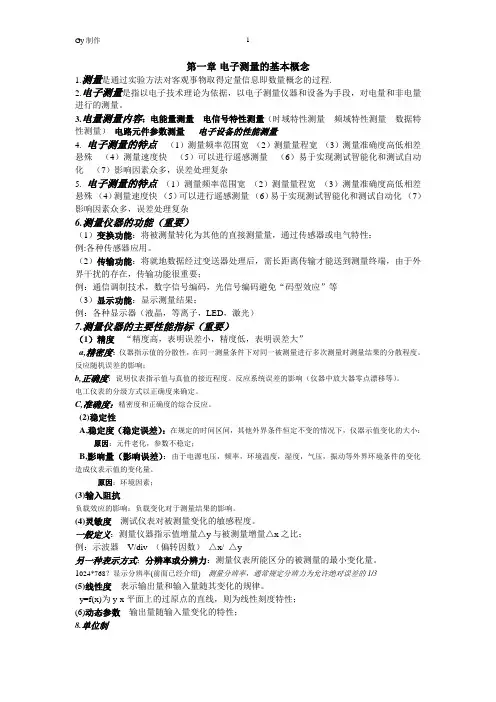

第一章电子测量的基本概念1.测量是通过实验方法对客观事物取得定量信息即数量概念的过程.2.电子测量是指以电子技术理论为依据，以电子测量仪器和设备为手段，对电量和非电量进行的测量。

3.电量测量内容：电能量测量电信号特性测量（时域特性测量频域特性测量数据特性测量）电路元件参数测量电子设备的性能测量4.电子测量的特点（1）测量频率范围宽（2）测量量程宽（3）测量准确度高低相差悬殊（4）测量速度快（5）可以进行遥感测量（6）易于实现测试智能化和测试自动化（7）影响因素众多，误差处理复杂5.电子测量的特点（1）测量频率范围宽（2）测量量程宽（3）测量准确度高低相差悬殊（4）测量速度快（5）可以进行遥感测量（6）易于实现测试智能化和测试自动化（7）影响因素众多，误差处理复杂6.测量仪器的功能（重要）（1）变换功能：将被测量转化为其他的直接测量量，通过传感器或电气特性；例:各种传感器应用。

（2）传输功能：将就地数据经过变送器处理后，需长距离传输才能送到测量终端，由于外界干扰的存在，传输功能很重要；例：通信调制技术，数字信号编码，光信号编码避免“码型效应”等（3）显示功能：显示测量结果；例：各种显示器（液晶，等离子，LED，激光）7.测量仪器的主要性能指标（重要）（1）精度“精度高，表明误差小，精度低，表明误差大”a,精密度：仪器指示值的分散性，在同一测量条件下对同一被测量进行多次测量时测量结果的分散程度。

反应随机误差的影响；b,正确度：说明仪表指示值与真值的接近程度。

反应系统误差的影响（仪器中放大器零点漂移等）。

电工仪表的分级方式以正确度来确定。

C,准确度：精密度和正确度的综合反应。

(2)稳定性A,稳定度（稳定误差）：在规定的时间区间，其他外界条件恒定不变的情况下，仪器示值变化的大小：原因：元件老化，参数不稳定；B,影响量（影响误差）：由于电源电压，频率，环境温度，湿度，气压，振动等外界环境条件的变化造成仪表示值的变化量。

电子测量技术总结电子测量技术是现代电子学领域中非常重要的一项技术，它广泛应用于科学研究、工程技术和生产制造等领域。

本文将以1000字左右的篇幅，对电子测量技术进行总结和介绍。

首先，电子测量技术是指通过电子仪器来测量和检测电子器件、电路和系统的参数和性能。

这些参数包括电压、电流、功率、频率、电阻、电容和电感等，以及芯片和器件的温度、速度和可靠性等。

电子测量技术的主要任务是准确、快速地测量和记录这些参数，为电子系统的设计、调试和故障诊断提供依据和数据分析。

在电子测量技术中，最常用的仪器是万用表和示波器。

万用表主要用于测量直流和交流电压、电流、电阻、电容和电感等参数。

示波器则主要用于观察和分析电压、电流和功率等的波形和时序关系。

此外，频谱分析仪、逻辑分析仪、信号发生器等也是常用的电子测量仪器。

除了常规的电子测量仪器，还有一些高级的测量技术和方法，如虚拟仪器和自动测试系统。

虚拟仪器是一种基于计算机的测量和测试系统，它通过软件控制和管理硬件模块来实现各种测量和分析功能。

自动测试系统是一种可以实现自动化测试和自动控制的测量系统，它可以根据事先设定的测试程序来自动进行大批量的电子测量和分析。

电子测量技术的发展对电子工程技术和科学研究产生了巨大的影响和推动作用。

它使得电子器件和系统的设计、制造和测试变得更加精确、高效和可靠。

在电子工程领域，电子测量技术为器件参数的准确测量和系统性能的可靠测试提供了重要的工具和方法。

在科学研究中，电子测量技术为研究人员提供了收集和分析实验数据的手段，为科学理论的验证和研究结果的推论提供了依据。

尽管电子测量技术已经取得了很大的成就和进展，但仍然存在一些挑战和问题。

首先，电子测量技术的精度和准确性需要不断提高，以适应电子器件和系统复杂性的增加。

其次，电子测量仪器的成本和体积还需进一步降低，以满足大规模生产和广泛应用的需求。

此外，随着新材料和新技术的引入，如纳米材料和量子技术，电子测量技术也需要不断创新和发展。

1什么是测量?什么是电子测量？答：测量是为确定被测对象的量值而进行的实验过程，在这个过程中，人们借助专门的设备，把被测量与标准的同类单位量进行比较,从而确定被测量与单位量之间的数值关系,最后用数值和单位共同表示测量结果。

从广义上说，凡是利用电子技术进行的测量都可以说是电子测量；从狭义上说:电子测量是指在电子学中测量有关电的量值的测量。

2测量与计量两者是否缺一不可？答测量与计量时缺一不可的，计量时测量的一种特殊形式，是测量工作发展的客观需要, 而测量时计量联系实际生产的重要途径,没有测量就没有计量；没有计量就会使测量数据的准确性、可靠性得不到保证，测量就会失去价值.因此，测量与计量时相辅相成的.3按具体测量对象来区分,电子测量包括哪些内容？答电子测量内容包括：（1）点能量的测量入：电压、电流、电功率等（2)原件和电路参数的测量入：电阻、电容、电感、阻抗、品质因数、电子器件的参数等；（3）电信号的特性测量如:信号的波形和失真度、频率、相位、调制度等；（4）电子电路性能的测量入:放大倍数，衰减量；灵敏度；噪声指数等；（5）特性曲线显示入：幅频特性曲线等4电子测量技术有哪些优点?答（1）测量频率范围宽（2）测试冬天范围广(3）测量的准确度高(4）测量的速度快（5)易于实现遥测和长期不间断的测量（6）易于实现测量过程的自动化和测量仪器的智能化5常用电子测量的仪器有哪些答：(1）食欲测量的仪器：电子电压表；电子计数器、电子示波器、测量用信号源等(2)频域测量的一起：频率特性测试仪、频谱分析仪、网络分析仪等;（3)调制域测量仪器：调值调制度仪、调制域分析仪等;（4）数据域测量仪器：逻辑笔、数字信号发生器、逻辑分析仪、数据通信分析仪等；(5)随机测量仪器：噪声系数分析仪、电磁干扰测试仪等。

2.1测量时为何会产生误差？研究误差理论的目的是什么？答测量是用实验手段确定被测量对象量值的过程，实验中过程中常用的方法：标准量和比较设备不一样,都可能使实验的确定值与被测量对象的真值存差异，即都会产生误差,研究误差理论的目的就是掌握测量数据的分析计算方法、正确对测量的误差值进行估计、选择最佳测量方案2。

电子测量技术总结一、 综述电子测量技术泛指以电子技术为基本手段的一种测量技术。

除了对各种电量、电信号以及电路元器件的特性和参数进行测量外，它还可以对各类非电量进行测量。

我国法定计量单位采用国际单位制，包括基本单位、导出单位和辅助单位。

1、 电子测量技术分类：按性质分：时域测量、频域测量、数字域测量、随机量测量。

按测量手段分：直接测量、间接测量、组合测量。

2、测量仪器分类：信号发生器（信号源）、电压测量仪器、波形测试仪器、频率测量仪器、电路参数测量仪器、信号分析仪器、模拟电路特性测试仪器、数字电路特性测试仪器 3、电子测量仪器的性能指标：频率范围（有效频率范围）、准确度、量程与分辨力、稳定性与可靠性、环境条件、响应特性、输入特性与输出特性二、 测量误差及数据处理误差来源：仪器误差、使用误差（操作误差）、人身误差、环境误差、方法误差 测量误差在所难免。

测量误差分类：根据性质的不同，可将测量误差分为系统误差、随机误差和粗大误差三类。

测量误差的表示方法：绝对误差和相对误差。

绝对误差：Δx ＝测量值x –实际值A相对误差：1）实际相对误差 2）测量值相对误差测量结果表示方法：有效数字、有效数字加安全数字 数据处理：用数字方式表示测量结果时，应该根据要求确定有效数字。

不可以随意更改测量结果的有效数字位数。

在对多余数字位进行删略时，必须遵循数字的“四舍六入五成双”的舍入规则。

对数据进行近似运算也应遵循相应规则。

三、 常用电子元器件%100A⨯∆=A x γ%100x ⨯∆=x xγ1）标称值和允许误差是电阻、电容、电感等常用被动元件的两个主要参数。

标称值的标识方法有直标法、色环法、数字法等。

允许误差的标识有字母法、百分数法、分级法等，用字母F 、J 和K 表示的常用允许误差值。

2）半导体器件以其封装形式的不同又可以分为分立器件和集成电路两类，常见的半导体分立器件有二极管、三极管和场效应管等。

3）贴片元件体积小，容易集成，但是它并不能够完全取代传统的直插式元器件。

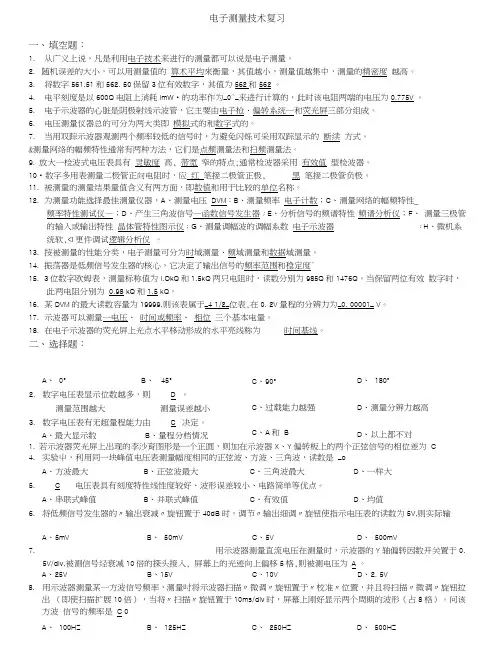

电子测量技术复习一、 填空题：1. 从广义上说，凡是利用电子技术来进行的测量都可以说是电子测量。

2. 随机误差的大小，可以用测量值的 算术平均來衡量，其值越小，测量值越集中，测量的精密度 越高。

3. 将数字561.51和562. 50保留3位有效数字，其值为562和562 。

4. 电平刻度是以600Q 电阻上消耗lmW •的功率作为_0^_来进行计算的，此时该电阻两端的电压为0.775V 。

5. 电子示波器的心脏是阴极射线示波管，它主要由电子枪、偏转系统一和荧光屏三部分组成。

6. 电压测量仪器总的可分为两大类即 模拟式的和数字式的。

7. 当用双踪示波器观测两个频率较低的信号时，为避免闪烁可采用双踪显示的 断续 方式。

&测量网络的幅频特性通常有两种方法，它们是点频测量法和扫频测量法。

9. 放大一检波式电压表具有 灵敏度 高, 带宽 窄的特点;通常检波器采用 有效值 型检波器。

10•数字多用表测量二极管正向电阻时，应_红_笔接二极管正极,黑 笔接二极管负极。

11. 被测量的测量结果量值含义有两方面，即数值和用于比较的单位名称。

12. 为测量功能选择最佳测量仪器，A 、测量电压 DVM : B 、测量频率 电子计数；C 、测量网络的幅频特性_频率特性测试仪—；D 、产生三角波信号—函数信号发生器；E 、分析信号的频谱特性 频谱分析仪；F 、 测量三极管的输入或输出特性 晶体管特性图示仪；G 、测量调幅波的调幅系数 电子示波器 ；H 、微机系统软,<i 更件调试逻辑分析仪 。

13. 按被测量的性能分类，电子测量可分为时域测量、频域测量和数据域测量。

14. 振荡器是低频信号发生器的核心，它决定了输出信号的频率范围和稳定度°15. 3位数字欧姆表，测量标称值为l.OkQ 和1.5kQ 两只电阻时，读数分别为985Q 和1476Q 。

当保留两位有效 数字时，此两电阻分别为 0.98 kQ 和1.5 kQ 。

电子测量技术期末考试知识点第一章
1.测量与计量的区别与联系
2.检定与校准的区别与联系
3.单位制
4.直流稳压电源的使用（包括电流源与电压源的设置）
第二章
1.测量误差（概念、来源、分类）
2.测量误差的表示方法及其计算（P33-P36）
3.测量结果的几种表示方法（P43-P48）
4.万用表的使用（如测电阻、电容、二极管、三极管）
第二章出分值为10分的大题，求示值误差等
第三章
1.常用电子元器件的特点及单位之间的换算
2.给定常用元器件读取基本参数
3.根据需要正确选择元器件
第四章
1.信号源觉得作用与分类
2.低频信号发生器的基本结构及各部分的作用
3.文氏振荡器的设计与计算
4.信号源的性能指标
5.信号源的合成技术（了解即可）
6.信号源的使用
第五章
1.示波器的作用与分类
2.示波器的性能参数
3.示波器的绘制、参数的读取
4.示波器的使用
第五章出两道大题，总分为8分。

熟悉掌握计算公式，熟练单元课后习题
第六章
1.交流电压的表征量及相互间的关系
2.数字电压表的性能指标（P220-P222）
3.数字电压表的使用（出分值为10分的大题,所考大题的核心知识点在P208-P211,熟练P231的三、四题，记住正弦波、三角波、方波的波峰因素和波性因素）。

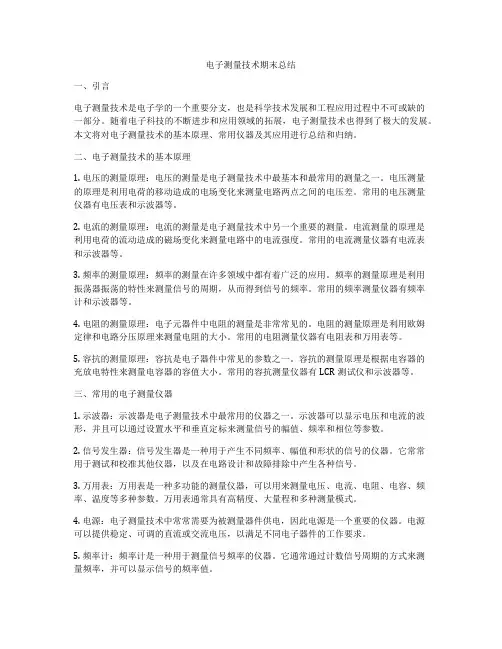

电子测量技术期末总结一、引言电子测量技术是电子学的一个重要分支，也是科学技术发展和工程应用过程中不可或缺的一部分。

随着电子科技的不断进步和应用领域的拓展，电子测量技术也得到了极大的发展。

本文将对电子测量技术的基本原理、常用仪器及其应用进行总结和归纳。

二、电子测量技术的基本原理1. 电压的测量原理：电压的测量是电子测量技术中最基本和最常用的测量之一。

电压测量的原理是利用电荷的移动造成的电场变化来测量电路两点之间的电压差。

常用的电压测量仪器有电压表和示波器等。

2. 电流的测量原理：电流的测量是电子测量技术中另一个重要的测量。

电流测量的原理是利用电荷的流动造成的磁场变化来测量电路中的电流强度。

常用的电流测量仪器有电流表和示波器等。

3. 频率的测量原理：频率的测量在许多领域中都有着广泛的应用。

频率的测量原理是利用振荡器振荡的特性来测量信号的周期，从而得到信号的频率。

常用的频率测量仪器有频率计和示波器等。

4. 电阻的测量原理：电子元器件中电阻的测量是非常常见的。

电阻的测量原理是利用欧姆定律和电路分压原理来测量电阻的大小。

常用的电阻测量仪器有电阻表和万用表等。

5. 容抗的测量原理：容抗是电子器件中常见的参数之一。

容抗的测量原理是根据电容器的充放电特性来测量电容器的容值大小。

常用的容抗测量仪器有LCR测试仪和示波器等。

三、常用的电子测量仪器1. 示波器：示波器是电子测量技术中最常用的仪器之一。

示波器可以显示电压和电流的波形，并且可以通过设置水平和垂直定标来测量信号的幅值、频率和相位等参数。

2. 信号发生器：信号发生器是一种用于产生不同频率、幅值和形状的信号的仪器。

它常常用于测试和校准其他仪器，以及在电路设计和故障排除中产生各种信号。

3. 万用表：万用表是一种多功能的测量仪器，可以用来测量电压、电流、电阻、电容、频率、温度等多种参数。

万用表通常具有高精度、大量程和多种测量模式。

4. 电源：电子测量技术中常常需要为被测量器件供电，因此电源是一个重要的仪器。

《电子测量技术》期末复习资料总结第一部分1、什么是测量，什么是电子测量？答：测量是通过实验方法对客观事物取得定量信息即数量概念的过程。

电子测量是泛指以电子技术为基本手段的一种测量技术。

2、电子测量的分类。

答：（1）按测量过程分类可分为：直接测量；间接测量；组合测量；（2）按测量方式分类可分为：偏差式测量法；零位式测量法；微差式测量法；（3）按测量性质分类可分为：时域测量；频域测量；数据域测量；随机测量。

3、测量仪器的功能是什么？答：变换功能；传输功能；显示功能。

4、测量仪器的主要性能指标有哪些？答：精度；稳定性；输入阻抗；灵敏度；线性度；动态特性。

5、电子测量的灵敏度是如何定义的？答：灵敏度表示测量仪表对被测量变化的敏感程度，一般定义为测量仪表指示值(指针的偏转角度、数码的变化、位移的大小等)增量∆y 与被测量∆x 之比。

灵敏度的另 一种表述方式叫作分辨力或分辨率，定义为测量仪表所能区分的被测量的最小变化量，在数字式仪表中经常使用。

6、什么是实际相对误差，示值相对误差，满度相对误差？ 答：实际相对误差定义为 。

示值相对误差也叫标称相对误差，定义为 。

满度相对误差定义为仪器量程内最大绝对误差与测量仪器满度值(量程上限值 )的百分比值 。

7、如何减少示值相对误差？答：为了减少测量中的示值误差，在进行量程选择时应尽可能使示值接近满意度值，一般以示值不小于满意度的三分之二为宜。

8、仪表的准确度与测量结果的准确度的关系。

答：测量中所用仪表的准确度并不是测量结果的准确度，只有在示值与满度值相同时，二者才相等(不考虑其他因素造成的误差，仅考虑仪器误差)，否则测得值的准确度数值：降低于仪表的准确度等级。

9、测量误差的来源—来源于那些误差？答：仪器误差；使用误差；人身误差；影响误差；方法误差。

10、什么是系统误差？系统误差的主要特点是什么？%100⨯=A x A ∆γ%100⨯=xx x ∆γ%100⨯=m m m x x ∆γ答：在多次等精度测量同一量值时，误差的绝对值和符号保持不变，或当条件改变时误差按某种规律变化，这种误差称为系统误差，简称系差。

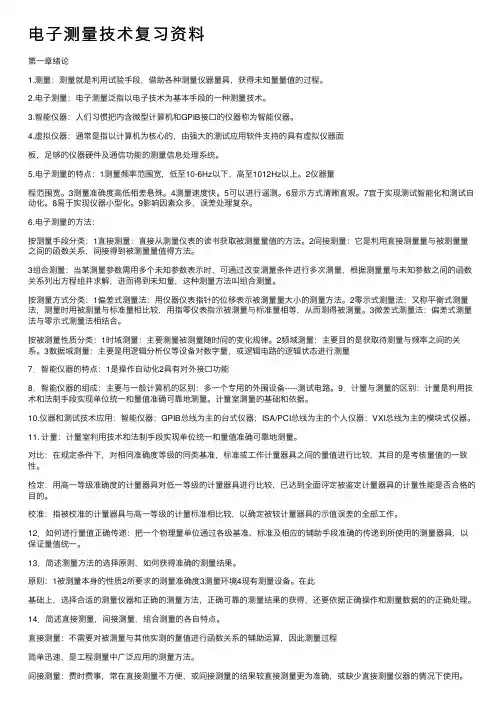

电⼦测量技术复习资料第⼀章绪论1.测量：测量就是利⽤试验⼿段，借助各种测量仪器量具，获得未知量量值的过程。

2.电⼦测量：电⼦测量泛指以电⼦技术为基本⼿段的⼀种测量技术。

3.智能仪器：⼈们习惯把内含微型计算机和GPIB接⼝的仪器称为智能仪器。

4.虚拟仪器：通常是指以计算机为核⼼的，由强⼤的测试应⽤软件⽀持的具有虚拟仪器⾯板，⾜够的仪器硬件及通信功能的测量信息处理系统。

5.电⼦测量的特点：1测量频率范围宽，低⾄10-6Hz以下，⾼⾄1012Hz以上。

2仪器量程范围宽。

3测量准确度⾼低相差悬殊。

4测量速度快。

5可以进⾏遥测。

6显⽰⽅式清晰直观。

7宜于实现测试智能化和测试⾃动化。

8易于实现仪器⼩型化。

9影响因素众多，误差处理复杂。

6.电⼦测量的⽅法：按测量⼿段分类：1直接测量：直接从测量仪表的读书获取被测量量值的⽅法。

2间接测量：它是利⽤直接测量量与被测量量之间的函数关系，间接得到被测量量值得⽅法。

3组合测量：当某测量参数需⽤多个未知参数表⽰时，可通过改变测量条件进⾏多次测量，根据测量量与未知参数之间的函数关系列出⽅程组并求解，进⽽得到未知量，这种测量⽅法叫组合测量。

按测量⽅式分类：1偏差式测量法：⽤仪器仪表指针的位移表⽰被测量量⼤⼩的测量⽅法。

2零⽰式测量法：⼜称平衡式测量法，测量时⽤被测量与标准量相⽐较，⽤指零仪表指⽰被测量与标准量相等，从⽽测得被测量。

3微差式测量法：偏差式测量法与零⽰式测量法相结合。

按被测量性质分类：1时域测量：主要测量被测量随时间的变化规律。

2频域测量：主要⽬的是获取待测量与频率之间的关系。

3数据域测量：主要是⽤逻辑分析仪等设备对数字量，或逻辑电路的逻辑状态进⾏测量7．智能仪器的特点：1是操作⾃动化2具有对外接⼝功能8．智能仪器的组成：主要与⼀般计算机的区别：多⼀个专⽤的外围设备-----测试电路。

9．计量与测量的区别：计量是利⽤技术和法制⼿段实现单位统⼀和量值准确可靠地测量。

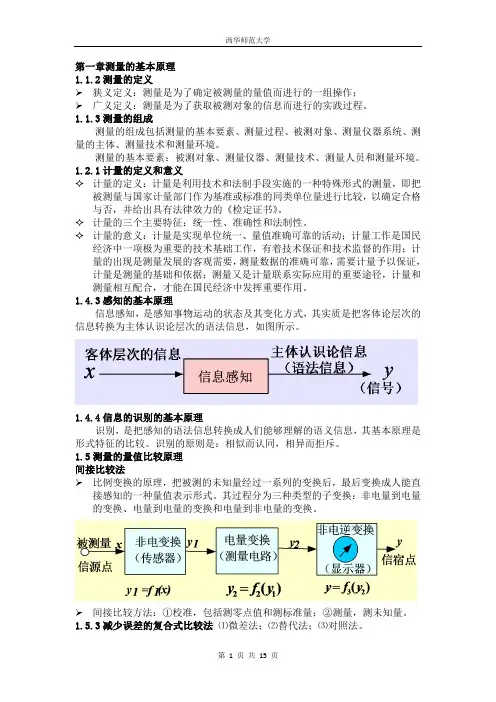

第一章测量的基本原理1.1.2测量的定义狭义定义：测量是为了确定被测量的量值而进行的一组操作；广义定义：测量是为了获取被测对象的信息而进行的实践过程。

1.1.3测量的组成测量的组成包括测量的基本要素、测量过程、被测对象、测量仪器系统、测量的主体、测量技术和测量环境。

测量的基本要素：被测对象、测量仪器、测量技术、测量人员和测量环境。

1.2.1计量的定义和意义✧计量的定义：计量是利用技术和法制手段实施的一种特殊形式的测量，即把被测量与国家计量部门作为基准或标准的同类单位量进行比较，以确定合格与否，并给出具有法律效力的《检定证书》。

✧计量的三个主要特征：统一性、准确性和法制性。

✧计量的意义：计量是实现单位统一、量值准确可靠的活动；计量工作是国民经济中一项极为重要的技术基础工作，有着技术保证和技术监督的作用；计量的出现是测量发展的客观需要，测量数据的准确可靠，需要计量予以保证，计量是测量的基础和依据；测量又是计量联系实际应用的重要途径，计量和测量相互配合，才能在国民经济中发挥重要作用。

1.4.3感知的基本原理信息感知，是感知事物运动的状态及其变化方式，其实质是把客体论层次的信息转换为主体认识论层次的语法信息，如图所示。

1.4.4信息的识别的基本原理识别，是把感知的语法信息转换成人们能够理解的语义信息，其基本原理是形式特征的比较。

识别的原则是：相似而认同，相异而拒斥。

1.5测量的量值比较原理间接比较法比例变换的原理，把被测的未知量经过一系列的变换后，最后变换成人能直接感知的一种量值表示形式。

其过程分为三种类型的子变换：非电量到电量的变换、电量到电量的变换和电量到非电量的变换。

间接比较方法：①校准，包括测零点值和测标准量；②测量，测未知量。

1.5.3减少误差的复合式比较法⑴微差法；⑵替代法；⑶对照法。

1.6.2比较的基本概念和基本类型比较的基本概念：被测量为x、标准量为s、比较电路输出为y。

当x<s 时，y=yL；当x>s时，y=yH；当x=s 时，y出现一个跃变信号。

电⼦测量复习总结第⼀章绪论：1、电⼦测量的内容（1）电能的测量（各种频率和波形的电压、电流、电功率等）（2）电信号特性的测量（信号波形、频率、相位、噪声及逻辑状态）（3）电路参数的测量（阻抗、品质因素、电⼦器件的参数等）（4）导出量的测量（增益、失真度、调幅度等）（5）特性曲线的显⽰（幅频特性、相频特性、器件特性等）2、电⼦测量的特点（1）频率范围宽（2）量程范围⼴（3）测量准确度⾼（4）测量速度快（5）易于实现遥测和测量过程⾃动化3、电⼦测量⽅法的分类（1）直接测量（2）间接测量（3）组合测量4、电⼦测量仪器的发展（1）模拟仪器（2）数字仪器（3）智能仪器（4）虚拟仪器5、计量基准的划分（1）国家基准（主基准）（2）副基准（3）⼯作基准第⼆章：1、测量误差的表⽰⽅法（1）绝对误差：由测量所得到的被测量值X与其真值A0的差。

通常⽤满⾜规定标准度实际值A替代真值A0使⽤；修正值：与绝对误差的绝对值⼤⼩相等，符号相反，⽤C表⽰，即C=A-X。

（2）相对误差：测量的绝对误差与被测量的真值之⽐，γ0=ΔX/A0实际相对误差：γA=ΔX/A⽰值相对误差：γX=ΔX/x2、电⼦测量仪器误差的表⽰⽅法（1）⼯作误差（2）固有误差（3）影响误差（4）稳定误差3、⼀次直接测量时最⼤误差的估计（P17）仪器仪表的最⼤绝对误差：最⼤的⽰值相对误差：4、测量误差的分类（P19）（1）系统误差ε（定义、来源、特点、分析）定义：在相同条件下，多次测量同⼀个量值时，误差的绝对值和符号保持不变，或在条件改变时按⼀定的规律变化的误差原因：测量仪器设计原理及制作上的缺陷；测量时的温度、湿度及电源电压等环境与仪器要求的条件不⼀致；采⽤近似的测量⽅法或近似的计算公式；测量⼈员估计读数时，习惯偏向某⼀⽅向或有滞后倾向等原因。

特点：测量条件⼀确定，误差就为确切值，⽤多次测量取平均值不能改变误差⼤⼩。

（2）随机误差δ（定义、来源、特点、分类）定义：在相同条件下，多次测量同⼀个量值时，误差的绝对值和符号均以不可预定的⽅式变化的误差。

电子测量期末总结报告一、前言电子测量技术作为电子科学与技术领域中的一个重要分支，在现代化社会中具有广泛的应用前景和巨大的发展潜力。

本报告旨在总结本学期学习的电子测量相关知识和技术，以及在实验中的操作技巧和实践经验。

通过本报告的撰写，不仅能够深化对电子测量技术的理解，还能够提高实验操作的能力和创新意识，为今后的电子测量工作打下坚实的基础。

二、电子测量技术概述电子测量技术是利用电子器件、电子仪器和电子系统进行测量的科学和技术。

其主要包括电压、电流、电阻、电容、电感等基本电学量的测量，以及各种信号的测量、传输和处理等内容。

电子测量技术在电子科学、通信、自动控制、计算机等领域中具有广泛的应用。

三、理论知识总结在本学期的学习中，我们系统地学习了电子测量技术的理论知识。

首先，我们学习了基本电学量的测量方法，如电压测量、电流测量和电阻测量等。

通过对电压、电流和电阻这三个基本量的测量，我们了解了待测量的特点和测量误差的来源。

其次，我们学习了其他电学量的测量方法，如电容测量、电感测量和功率测量等。

通过学习这些测量方法，我们进一步了解了不同电学量的特点和测量误差的来源。

最后，我们学习了信号的测量、传输和处理技术，包括信号发生器、示波器和频谱分析仪等设备的使用。

通过这些学习，我们掌握了信号的产生、传输和处理的基本原理和方法。

四、实验操作技巧总结在本学期的实验中，我们通过实际操作和实践经验，提高了实验操作的技巧和能力。

首先，我们学会了使用各种测量仪器和设备，如万用表、示波器和信号发生器等。

通过对这些仪器的熟悉和操作，我们能够准确地进行各种电学量的测量。

其次，我们学会了正确使用电子元器件，如电阻、电容和电感等。

通过对这些元器件的合理选择和正确连接，我们能够有效地进行电路的搭建和测量。

最后，我们学会了准确记录实验数据和结果，并进行数据处理和分析。

通过这些操作技巧的提高，我们能够更加准确地进行实验研究和数据分析。

五、实验实践经验总结在本学期的实验中，我们积累了一些宝贵的实践经验。

电子测量技术总复习
第一章电子测量概述
1.电子测量的基本常识(特点，内容，方法等)；
2.误差的表示方法(绝对误差，相对误差)，误差的来
源，误差的分类；
3.测量结果的处理(有效数字，有效数字的舍入原则
，近似运算法则)；
第二章简单电子测量仪器
1.数字万用表的组成、特点、技术指标；
2.数字万用表的使用：测量电阻，交/直流电压，电
容的方法、二极管、判断晶体管类型和引脚等；
4.晶体管毫伏表的特点和使用方法；
5.数字频率计的测量原理和使用方法；
第三章信号发生器
1.信号发生器的组成和分类；
2.函数信号发生器的基本组成和使用方法；
第四章信号示波测量技术
1.模拟示波器的组成(电子枪，偏转系统，荧光屏)；
2.示波管波形显示原理(电子束的运动，扫描，同步)
；
3.通用示波器的电路原理；
4.示波器的使用和读数方法；
5.频谱分析仪的特点及分析的基本方式；
第五章电子元器件和电路特性的测量
1.电桥法测量电阻，电容，电感的原理和方法；
2.晶体管特性图示仪基本组成和测量原理；
3.用晶体管特性图示仪的使用；
第六章数据域测量技术
1.逻辑笔的测量原理和使用；
2.逻辑分析仪的分类，基本组成，触发方式和显示方
式；。

电子测量仪器一、基本概念1.计量基准一般分为如下三种主基准、副基准、工作基准2.阻抗测量包含哪些电阻、电容、电感阻抗的测量，电阻阻抗测量方法：伏安法、三用表中的点阻档、电桥法。

3.误差的特点和性质按照误差的特点和性质，误差可分为系统误差、随机误差和粗大误差3类。

系统误差的主要特点是：只要测量条件不变，误差即为确切的数值，用多次测量取平均值的办法不能改变或消除系差，而当条件改变时，误差也随之遵循某种确定的规律而变化，具有可重复性。

随机误差的特点是：不易发觉，不好分析，难于修正，但它服从于统计规律。

粗差的主要特点是：无规律可循，且明显地与事实不符合。

4.时域测量的仪器示波器，分为模拟示波器、数字示波器。

5.数字电压表工作原理数字电压表由电阻网络（量程调整）、直流放大（运放组成）、电压极性判断、A/D转换、数码（液晶）显示等部分组成。

数字电压表将输入模拟信号进行放大，A/D转换成数字量并将数字量量化成电压显示在数码显示屏上。

6.解释计量体系中“比对”，“检定”和“校准”的概念及其作用比对：在规定条件下，对相同准确度等级的同类基准、标准或工作计量器具之间的量值进行比较，其目的是考核量值的一致性。

检定：用高一等级的计量器具与低一等级的计量器具进行比较，一达到全面评定被捡计量器具的计量性能是否合格的目的。

一般要求计量标准的准确度为被捡者的1/3到1/10。

校准：将被校的计量器具与高一等级的计量标准相比较，以确定被校计量器具的示值误差（有时也包括确定被校器具的其他计量性能）的全部工作。

一般而言，检定要比校准包括更广泛的内容。

7.信号发生器有哪些类型？列出并说明。

一、按频率范围分类：低、中、高、甚高、特高超高等频段。

二、按输出波形分类：正弦波信号、函数信号、扫频信号、脉冲信号、数字信号、噪声信号、伪随机信号、任意波形、调制信号、数字矢量信号。

三、按信号发生器的性能分类：一般信号发生器、标准信号发生器。

四、按照使用范围分类：通用信号发生器、专用信号发生器。

简答题、计算题1、试述测量和电子测量的定义。

答：测量是为确定被测对象的量值而进行的实验过程。

在这个过程中，人们借助专门的设备，把被测量与标准的同类单位量进行比较，从而确定被测量与单位量之间的数值关系，最后用数值和单位共同表示测量结果。

从广义上说，凡是利用电子技术进行的测量都可以说是电子测量；从狭义上说，电子测量是指在电子学中测量有关电的量值的测量。

2、比较触发扫描和连续扫描的特点。

答：连续扫描和触发扫描示波器扫描的两种方式。

为了更好地观测各种信号，示波器应该既能连续扫描又能触发扫描，扫描方式的选择可通过开关进行。

在连续扫描时，没有触发脉冲信号，扫描闸门也不受触发脉冲的控制，仍会产生门控信号，并启动扫描发生器工作；在触发扫描时，只有在触发脉冲作用下才产生门控信号。

对于单次脉冲或者脉冲周期长的信号采用触发扫描方式更能清晰观测。

3、锁相环有哪几个基本组成部分，各起什么作用？答：如图所示，基本锁相环是由基准频率源、鉴相器（PD）、环路滤波器（LPF）和压控振荡器（VCO）组成的一个闭环反馈系统。

鉴相器是相位比较器，它将两个输入信号U i 和U O 之间的相位进行比较, 取出这两个信号的相位差，以电压U d 的形式输出给低通滤波器（LPF ）。

当环路锁定后，鉴相器的输出电压是一个直流量。

环路低通滤波器用于滤除误差电压中的高频分量和噪声，以保证环路所要求的性能，并提高系统的稳定性。

压控振荡器是受电压控制的振荡器，它可根据输入电压的大小改变振荡的频率。

4、测量上限为500V 的电压表，在示值450V 处的实际值为445V ，求该示值的：（1）绝对误差（2）相对误差（3）修正值（本题10分） 解：（1）绝对误差V V V A x x 5445450=-=-=∆（2）相对误差%11.1%1004505%100=⨯=⨯∆=x x x γ （3）修正值V x c 5-=∆-=5、欲用电子计数器测量一个x f =400Hz 的信号频率，采用测频（选闸门时间为 1s ）和测周（选时标为 0.1μs ）两种方法，试比较这两种方法由 ±1 误差所引起的测量误差。
