单片机原理与应用及C51程序设计(第三版)(1、2、3、4、7章课后习题答案)

第1章思考题及习题1参考答案一、填空1. 除了单片机这一名称之外，单片机还可称为或。

答：微控制器，嵌入式控制器.2.单片机与普通微型计算机的不同之处在于其将、、和三部分，通过内部连接在一起，集成于一块芯片上。

答：CPU、存储器、I/O口、总线3. AT89S52单片机工作频率上限为 MHz。

答：33 MHz。

4. 专用单片机已使系统结构最简化、软硬件资源利用最优化，从而大大降低和提高。

答：成本，可靠性。

二、单选1. 单片机内部数据之所以用二进制形式表示，主要是A．为了编程方便B．受器件的物理性能限制C．为了通用性D．为了提高运算速度答：B2. 在家用电器中使用单片机应属于微计算机的。

A．辅助设计应用B．测量、控制应用C．数值计算应用D．数据处理应用答： B3. 下面的哪一项应用，不属于单片机的应用范围。

A．工业控制 B．家用电器的控制 C．数据库管理 D．汽车电子设备答：C三、判断对错1. STC系列单片机是8051内核的单片机。

对2. AT89S52与AT89S51相比，片内多出了4KB的Flash程序存储器、128B的RAM、1个中断源、1个定时器（且具有捕捉功能）。

对3. 单片机是一种CPU。

错4. AT89S52单片机是微处理器。

错5. AT89C52片内的Flash程序存储器可在线写入，而AT89S52则不能。

错6. 为AT89C51单片机设计的应用系统板，可将芯片AT89C51直接用芯片AT89S51替换。

对7. 为AT89S51单片机设计的应用系统板，可将芯片AT89S51直接用芯片AT89S52替换。

对8. 单片机的功能侧重于测量和控制，而复杂的数字信号处理运算及高速的测控功能则是DSP的长处。

对四、简答1. 微处理器、微计算机、微处理机、CPU、单片机、嵌入式处理器它们之间有何区别？答：微处理器、微处理机和CPU它们都是中央处理器的不同称谓，微处理器芯片本身不是计算机。

而微计算机、单片机它们都是一个完整的计算机系统，单片机是集成在一个芯片上的用于测控目的的单片微计算机。

单片机原理与应用及c51程序设计答案【篇一：单片机原理与c51语言程序设计与基础教程_课后习题答案】p> 习题填空题1．一般而言，微型计算机包括、四个基本组成部分。

2．单片机是一块芯片上的微型计算机。

以地应用范畴。

3．atmel 公司生产的cmos型51系列单片机，具有代替rom作为程序存储器，4．单片机根据工作温度可分为、和三种。

民用级的温度范围是0℃一70℃，工业级是-40℃~85℃，军用级是-55℃-125℃(不同厂家的划分标推可能不同。

5．在单片机领域内，ice的含义是。

选择题1．单片机的工作电压一般为v？a 5vb 3vc 1vd 4v2．单片机作为微机的一种，它具有如下特点：a 具有优异的性能价格比b 集成度高、体积小、可靠性高c 控制功能强，开发应用方便d 低电压、低功耗。

3．民用级单片机的温度范围是：a -40℃~85℃b 0℃一70℃c -55℃-125℃d 0℃一50℃4．mcs-51系列单片机最多有a 3b 4c 5d 65．下列简写名称中不是单片机或单片机系统的是a mcub scmc iced cpu问答题1．单片机常用的应用领域有哪些？2．我们如何学习单片机这么技术？3．单片机从用途上可分成哪几类？分别由什么用处？填空题1．运算器、控制器、存储器、输入输出接口2．单片机嵌入式系统3． mcs-51flash rom4．民用级(商业级)工业级军用级5．在线仿真器选择题1、a2、abcd3、b 4、c5、d问答题1．单片机广泛应用于仪器仪表、家用电器、医用设备、航空航天、专用设备的智能化管理及过程控制等领域，大致可分如下几个范畴：（1）在智能仪器仪表上的应用单片机具有体积小、功耗低、控制功能强、扩展灵活、微型化和使用方便等优点，广泛应用于仪器仪表中，结合不同类型的传感器，可实现诸如电压、功率、频率、湿度、温度、流量、速度、厚度、角度、长度、硬度、元素、压力等物理量的测量。

第一章：1. 给出下列有符号数的原码、反码和补码(假设计算机字长为8位)。

+45 -89 -6 +112答：【+45】原=00101101，【+45】反=00101101，【+45】补=00101101【-89】原=11011001，【-89】反=10100110，【-89】补=10100111【-6】原=10000110，【-6】反=11111001，【-6】补=11111010【+112】原=01110000，【+112】反=01110000，【+112】补=011100002. 指明下列字符在计算机内部的表示形式。

AsENdfJFmdsv120答:41H 73H 45H 4EH 64H 66H 4AH 46H 6DH 64H 73H 76H 31H 32H 30H3．何谓微型计算机硬件？它由哪几部分组成？并简述各部分的作用。

答:微型计算机硬件由中央处理器、存储器、输入/输出设备和系统总线等组成，中央处理器由运算器和控制器组成，是微型计算机运算和控制中心。

存储器是用来存放程序和数据的记忆装置。

输人设备是向计算机输人原始数据和程序的装置。

输出设备是计算机向外界输出信息的装置。

I/O接口电路是外部设备和微型机之间传送信息的部件。

总线是连接多个设备或功能部件的一簇公共信号线，它是计算机各组成部件之间信息交换的通道。

微型计算机的各大功能部件通过总线相连。

4．简述8086CPU的内部结构。

答:8086微处理器的内部分为两个部分：执行单元(EU)和总线接口单元(BIU)。

执行部件由运算器（ALU）、通用寄存器、标志寄存器和EU控制系统等组成。

EU从BIU的指令队列中获得指令，然后执行该指令，完成指今所规定的操作。

总线接口部件BIU由段寄存器、指令指针寄存器、地址形成逻辑、总线控制逻辑和指令队列等组成。

总线接口部件负责从内部存储器的指定区域中取出指令送到指令队列中去排队。

5．何谓总线？总线按功能可分为哪几种？答:总线是连接多个设备或功能部件的一簇公共信号线，它是计算机各组成部件之间信息交换的通道。

第一章习题参考答案1-1：何谓单片机？与通用微机相比，两者在结构上有何异同？答：将构成计算机的基本单元电路如微处理器(CPU)、存储器、I/O接口电路和相应实时控制器件等电路集成在一块芯片上，称其为单片微型计算机，简称单片机。

单片机与通用微机相比在结构上的异同：(1)两者都有CPU，但通用微机的CPU主要面向数据处理，其发展主要围绕数据处理功能、计算速度和精度的进一步提高。

例如，现今微机的CPU都支持浮点运算，采用流水线作业，并行处理、多级高速缓冲(Cache)技术等。

CPU的主频达到数百兆赫兹(MHz)，字长普遍达到32位。

单片机主要面向控制，控制中的数据类型及数据处理相对简单，所以单片机的数据处理功能比通用微机相对要弱一些，计算速度和精度也相对要低一些。

例如，现在的单片机产品的CPU大多不支持浮点运算，CPU还采用串行工作方式，其振荡频率大多在百兆赫兹范围内;在一些简单应用系统中采用4位字长的CPU，在中、小规模应用场合广泛采用8位字长单片机，在一些复杂的中、大规模的应用系统中才采用16位字长单片机，32位单片机产品目前应用得还不多。

(2) 两者都有存储器，但通用微机中存储器组织结构主要针对增大存储容量和CPU对数据的存取速度。

现今微机的内存容量达到了数百兆字节(MB)，存储体系采用多体、并读技术和段、页等多种管理模式。

单片机中存储器的组织结构比较简单，存储器芯片直接挂接在单片机的总线上，CPU对存储器的读写按直接物理地址来寻址存储器单元，存储器的寻址空间一般都为64 KB。

(3) 两者都有I/O接口，但通用微机中I/O接口主要考虑标准外设(如CRT、标准键盘、鼠标、打印机、硬盘、光盘等)。

用户通过标准总线连接外设，能达到即插即用。

单片机应用系统的外设都是非标准的，且千差万别，种类很多。

单片机的I/O接口实际上是向用户提供的与外设连接的物理界面。

用户对外设的连接要设计具体的接口电路，需有熟练的接口电路设计技术。

《单片机原理及应用程序》（第三版）习题参考答案第一章1.为什么计算机要采用二进制数？学习十六进制数的目的是什么？在计算机中，由于所采用的电子逻辑器件仅能存储和识别两种状态的特点，计算机内部一切信息存储、处理和传送均采用二进制数的形式。

可以说，二进制数是计算机硬件能直接识别并进行处理的惟一形式。

十六进制数可以简化表示二进制数。

2．(1)01111001 79H(2) 0.11 0.CH (3) 01111001.1179.CH(4)11101010.1010EA.AH(5)01100001 61H (6) 00110001 31H3.(1)0B3H(2)80H (3) 17.AH(4) 0C.CH4.(1)01000001B65(2) 110101111B4315.(1) 001001000010010000100100(2) 101001001101101111011100(5) 1000000111111110111111116.00100101B00110111BCD25H7.137119898．什么是总线？总线主要有哪几部分组成？各部分的作用是什么？总线是连接计算机各部件之间的一组公共的信号线。

一般情况下，可分为系统总线和外总线。

系统总线应包括：地址总线（AB ）控制总线（ CB）数据总线（ DB ）地址总线 (AB) ：CPU 根据指令的功能需要访问某一存储器单元或外部设备时，其地址1信息由地址总线输出，然后经地址译码单元处理。

地址总线为16 位时，可寻址范围为216=64K ，地址总线的位数决定了所寻址存储器容量或外设数量的范围。

在任一时刻，地址总线上的地址信息是惟一对应某一存储单元或外部设备。

控制总线 (CB)：由 CPU 产生的控制信号是通过控制总线向存储器或外部设备发出控制命令的，以使在传送信息时协调一致的工作。

CPU 还可以接收由外部设备发来的中断请求信号和状态信号，所以控制总线可以是输入、输出或双向的。

第7章习题答案7-1 键抖动对单片机系统有何影响？有哪些消除抖动的方法？答：由于按键是机械开关结构，所以当用手按下其中一个键时，往往会出现所按键在闭合位置和断开位置之间发生跳几下后才会稳定到闭合状态的情况。

在释放一个键时，也会出现类似的情况，这就是键的抖动，抖动的持续时间不一，但通常不会大于10ms。

若抖动问题不解决，就会引起对闭合键的多次读入。

对于键抖动最方便的解决方法就是当发现有键按下后，不是立即进行扫描，而是延时大约10ms后再进行。

由于一个键按下的时间一般会持续上百毫秒，所以延迟10ms后再扫描处理并不迟。

另外一种办法就是使用硬件电路（如触发器）进行消抖。

7-3 自己设计一个3×3的矩阵键盘的硬件电路，试编制相应的键盘扫描程序。

（注：为结合开发板的情况），我以开发板上的4×4键盘为例进行说明：解：只考虑了键盘的处理，并没有考虑显示#include "regx52.h"#define uchar unsigned char#define uint unsigned intstatic const char c_keyCode[16]={0x01,0x02,0x03,0x0a, /*键盘1,2,3,A*/0x04,0x05,0x06,0x0b, /*键盘4,5,6,B*/0x07,0x08,0x09,0x0c, /*键盘7,8,9,C*/0x0e,0x00,0x0f,0x0d}; /*键盘*,0,#,D*/ uchar ScanKeys(void); /*扫描键盘模块*/void Delay (uchar value); /*10ms延时*/void main(void) /*主程序入口*/{while(1)｛ScanKeys（）；｝}uchar ScanKeys(void) /*扫描键盘模块*/ {uchar scanV alue;P3_2 = 0;P3_3 = 0;P1=0xf0;if ((P1&0xf0)!=0xf0) /*有键按下*/{Delay(1); /*延时10ms以消除抖动*/P1=0xf0;if ((P1&0xf0)==0xf0) /*有键按下*/{return 0xee;}else{P1=0xfe;scanV alue=P1;switch (scanV alue){case 0xee: iScan=0x01;break; //键"a"case 0xde: iScan=0x02;break; //键"1"case 0xbe: iScan=0x03;break; //键"2"case 0x7e: iScan=0x0a;break; //键"3"}P1=0xfd;scanV alue=P1;switch (scanV alue){case 0xed: iScan=0x04;break; // 键"4case 0xdd: iScan=0x05;break; // 键"5case 0xbd: iScan=0x06;break; // 键"6case 0x7d: iScan=0x0b;break; // 键"b}P1=0xfb;scanV alue=P1;switch (scanV alue){case 0xeb: iScan=0x07;break; // 键"7case 0xdb: iScan=0x08;break; // 键"8case 0xbb: iScan=0x09;break; // 键"9case 0x7b: iScan=0x0c;break; // 键"c}P1=0xf7;scanV alue=P1;switch (scanV alue){case 0xe7: iScan=0x00;break; // 键"0case 0xd7: iScan=0x0d;break; // 键"dcase 0xb7: iScan=0x0e;break; // 键"ecase 0x77: iScan=0x0f;break; // 键"f}}// P1=0xf0;while ((P1&0xf0)!=0xf0);//防止键按住不放return iScan;}return 0xee;}void Delay (uchar value) /*10ms延时*/{uchar i,j;while (value--){for(j=20; j>0;j--)for(i=250;i>0;i--);}}7-4 结合开发板的情况，在6个数码管上从右到左依次显示一个“3”，直到出现6个“3”为止，延时时间设为1秒。

单片机原理及应用（第3版）参考答案《单片机原理及应用(第3版)》习题参考答案姜志海黄玉清刘连鑫编著电子工业出版社目录第1章概述 ............................................................. 2 第2章 MCS,51系列单片机硬件结构 . (5)第3章 MCS,51系列单片机指令系统 .......................................10 第4章 MCS,51系列单片机汇编语言程序设计 ............................... 13 第5章 MCS,51系列单片机硬件资源的应用 ................................. 18 第6章 MCS,51系列单片机并行扩展接口技术 ............................... 23 第7章 MCS,51系列单片机串行总线扩展技术 ............................... 28 第8章单片机应用系统设计 . (30)第1章概述1(简述微型计算机的结构及各部分的作用微型计算机在硬件上由运算器、控制器、存储器、输入设备及输出设备五大部分组成。

运算器是计算机处理信息的主要部分;控制器控制计算机各部件自动地、协调一致地工作;存储器是存放数据与程序的部件;输入设备用来输入数据与程序;输出设备将计算机的处理结果用数字、图形等形式表示出来。

通常把运算器、控制器、存储器这三部分称为计算机的主机，而输入、输出设备则称为计算机的外部设备(简称外设)。

由于运算器、控制器是计算机处理信息的关键部件，所以常将它们合称为中央处理单元CPU(Central Process Unit)。

2(微处理器、微型计算机、微型计算机系统有什么联系与区别,微处理器是利用微电子技术将计算机的核心部件(运算器和控制器)集中做在一块集成电路上的一个独立芯片。

单片机原理及应用第三版课后答案1. 第一章题目答案:a) 单片机的定义: 单片机是一种集成电路，具有CPU、存储器和输入输出设备等功能，并且可以根据程序控制进行工作的微型计算机系统。

b) 单片机的核心部分是CPU，它可以通过执行程序指令来完成各种计算、逻辑和控制操作。

c) 存储器分为程序存储器和数据存储器，程序存储器用于存放程序指令，数据存储器用于存放数据和暂存中间结果。

d) 输入输出设备用于与外部环境进行数据交换，如开关、LED、数码管等。

e) 单片机的应用广泛，包括家电控制、智能仪器、工业自动化等领域。

2. 第二章题目答案:a) 单片机中的时钟系统用于提供CPU运行所需的时序信号，常见的时钟源有晶体振荡器和外部信号源。

b) 时钟频率决定了单片机的运行速度和精度，一般通过控制分频器、定时器等来调整时钟频率。

c) 单片机中的中断系统用于处理紧急事件，如外部输入信号、定时器溢出等，可以提高系统的响应能力。

d) 中断源包括外部中断、定时器中断和串口中断，通过编程设置中断向量和优先级来处理不同的中断事件。

e) 中断服务程序是处理中断事件的程序，包括保存现场、执行中断处理和恢复现场等步骤。

3. 第三章题目答案:a) I/O口是单片机与外部设备进行数据交换的接口，包括输入口和输出口两种类型。

b) 输入口用于接收外部信号，如开关、传感器等，可以通过编程设置输入口的工作模式和读取输入口的状态。

c) 输出口用于控制外部设备，如LED、继电器等，可以通过编程设置输出口的工作模式和输出口的状态。

d) I/O口的工作模式包括输入模式、输出模式和双向模式，可以根据具体应用需求设置相应的模式。

e) 串行通信接口是单片机与外部设备进行数据传输的一种常见方式，包括UART、SPI和I2C等多种通信协议。

4. 第四章题目答案:a) 定时器的作用是产生指定时间间隔的定时信号，可以用于延时、计时、PWM等功能。

b) 单片机的定时器一般由计数器和一些控制寄存器组成，通过编程设置定时器的工作模式和计数值。

《单片机原理及应用程序》（第三版）习题参考答案第一章1. 为什么计算机要采用二进制数？学习十六进制数的目的是什么？在计算机中，由于所采用的电子逻辑器件仅能存储和识别两种状态的特点，计算机内部一切信息存储、处理和传送均采用二进制数的形式。

可以说，二进制数是计算机硬件能直接识别并进行处理的惟一形式。

十六进制数可以简化表示二进制数。

2．(1) 01111001 79H (2) 0.11 0.CH (3) 01111001.11 79.CH(4) 11101010.101 0EA.AH (5)01100001 61H (6) 00110001 31H3.(1) 0B3H (2)80H (3) 17.AH (4) 0C.CH4.(1)01000001B 65 (2) 110101111B 4315.(1) 00100100 00100100 00100100 (2) 10100100 11011011 11011100(5) 10000001 11111110 111111116.00100101B 00110111BCD 25H7. 137 119 898．什么是总线？总线主要有哪几部分组成？各部分的作用是什么？总线是连接计算机各部件之间的一组公共的信号线。

一般情况下，可分为系统总线和外总线。

系统总线应包括：地址总线（AB）控制总线（CB）数据总线（DB）地址总线(AB)：CPU根据指令的功能需要访问某一存储器单元或外部设备时，其地址信息由地址总线输出，然后经地址译码单元处理。

地址总线为16位时，可寻址范围为216=64K，地址总线的位数决定了所寻址存储器容量或外设数量的范围。

在任一时刻，地址总线上的地址信息是惟一对应某一存储单元或外部设备。

控制总线(CB)：由CPU产生的控制信号是通过控制总线向存储器或外部设备发出控制命令的，以使在传送信息时协调一致的工作。

CPU还可以接收由外部设备发来的中断请求信号和状态信号，所以控制总线可以是输入、输出或双向的。

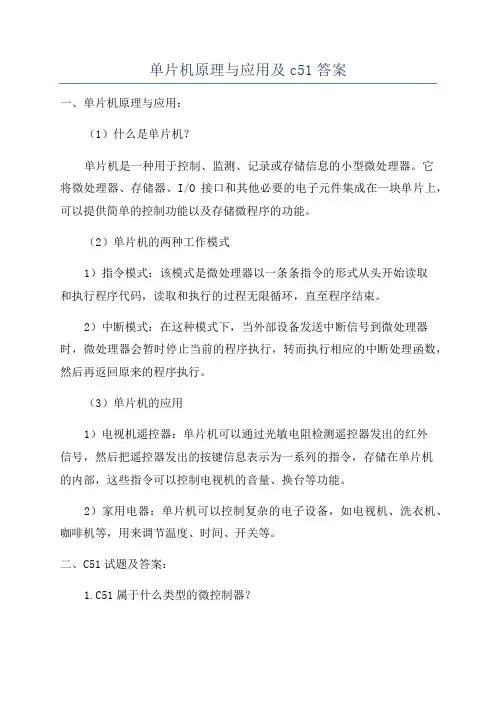

单片机原理与应用及c51答案
一、单片机原理与应用：
（1）什么是单片机？
单片机是一种用于控制、监测、记录或存储信息的小型微处理器。

它
将微处理器、存储器、I/O接口和其他必要的电子元件集成在一块单片上，可以提供简单的控制功能以及存储微程序的功能。

（2）单片机的两种工作模式
1）指令模式：该模式是微处理器以一条条指令的形式从头开始读取
和执行程序代码，读取和执行的过程无限循环，直至程序结束。

2）中断模式：在这种模式下，当外部设备发送中断信号到微处理器时，微处理器会暂时停止当前的程序执行，转而执行相应的中断处理函数，然后再返回原来的程序执行。

（3）单片机的应用
1）电视机遥控器：单片机可以通过光敏电阻检测遥控器发出的红外
信号，然后把遥控器发出的按键信息表示为一系列的指令，存储在单片机
的内部，这些指令可以控制电视机的音量、换台等功能。

2）家用电器：单片机可以控制复杂的电子设备，如电视机、洗衣机、咖啡机等，用来调节温度、时间、开关等。

二、C51试题及答案：
1.C51属于什么类型的微控制器？
C51属于8位的微控制器，是一个可以用于各种控制系统的灵活易用的控制器。

2.C51的特点有哪些？。

单片机原理与接口技术教材习题全部解答第1章绪论1-1解答：第一台计算机的研制目的是为了计算复杂的数学难题。

它的特点是：计算机字长为12位，运算速度为5 000次/s，使用18 800个电子管，1 500个继电器，占地面积为150 m2，重达30 t，其造价为100多万美元。

它的诞生，标志着人类文明进入了一个新的历史阶段。

1-2解答：单片微型计算机简称单片机。

一个完整的单片机芯片至少有中央处理器（CPU）、随机存储器（RAM）、只读存储器（ROM）、定时/计数器与I/O接口等部件。

1-3解答：单片机的发展大致经历了四个阶段：第一阶段（1970—1974年），为4位单片机阶段；第二阶段（1974—1978年），为低中档8位单片机阶段；第三阶段（1978—1983年），为高档8位单片机阶段；第四阶段（1983年至今），为8位单片机巩固发展阶段与16位单片机、32位单片机推出阶段。

1-4解答：Intel公司的MCS-48系列、MCS-51系列、MCS-96系列产品；Motorola公司的6801、6802、6803、6805、68HC11系列产品；Zilog公司的Z8、Super8系列产品；Atmel公司的AT89系列产品；Fairchild公司的F8和3870系列产品；TI公司的TMS7000系列产品；NS公司的NS8070系列产品；NEC公司的μCOM87（μPD7800）系列产品；National公司的MN6800系列产品；Hitachi公司的HD6301、HD63L05、HD6305。

1-5解答：（1）8031/8051/8751三种型号，称为8051子系列。

8031片没有ROM，使用时需在片外接EPROM。

8051片含有4KB的掩模ROM，其中的程序是生产厂家制作芯片时烧制的。

8751片含有4KB的EPROM，用户可以先用紫外线擦除器擦除，然后再利用开发机或编程器写入新的程序。

（2）8032A/8052A/8752A是8031/8051/8751的增强型，称为8052子系列。

第一章习题参考答案1-1：何谓单片机？与通用微机相比，两者在结构上有何异同？答：将构成计算机的根本单元电路如微处理器(CPU)、存储器、I/O接口电路和相应实时控制器件等电路集成在一块芯片上，称其为单片微型计算机，简称单片机。

单片机与通用微机相比在结构上的异同：两者都有CPU，但通用微机的CPU主要面向数据处理，其开展主要围绕数据处理功能、计算速度和精度的进一步提高。

例如，现今微机的CPU都支持浮点运算，采用流水线作业，并行处理、多级高速缓冲(Cache)技术等。

CPU的主频到达数百兆赫兹(MHz)，字长普遍到达位。

单片机主要面向控制，控制中的数据类型及数据处理相对简单，所以单片机的数据处理功能比通用微机相对要弱一些，计算速度和精度也相对要低一些。

例如，现在的单片机产品的CPU大多不支持浮点运算，CPU还采用串行工作方式，其振荡频率大多在百兆赫兹范围内;在一些简单应用系统中采用4位字长的CPU，在中、小规模应用场合广泛采用8位字长单片机，在一些复杂的中、大规模的应用系统中才采用16位字长单片机，32位单片机产品目前应用得还不多。

(2)两者都有存储器，但通用微机中存储器组织结构主要针对增大存储容量和CPU对数据的存取速度。

现今微机的内存容量到达了数百兆字节(MB)，存储体系采用多体、并读技术和段、页等多种管理模式。

单片机中存储器的组织结构比拟简单，存储器芯片直接挂接在单片机的总线上，CPU对存储器的读写按直接物理地址来寻址存储器单元，存储器的寻址空间一般都为64KB。

两者都有I/O接口，但通用微机中I/O接口主要考虑标准外设(如CRT、标准键盘、鼠标、打印机、硬盘、光盘等)。

用户通过标准总线连接外设，能到达即插即用。

单片机应用系统的外设都是非标准的，且千差万别，种类很多。

单片机的I/O接口实际上是向用户提供的与外设连接的物理界面。

用户对外设的连接要设计具体的接口电路，需有熟练的接口电路设计技术。

另外，单片机的微处理器(CPU)、存储器、I/O接口电路集成在一块芯片上，而通用微机的微处理器(CPU)、存储器、I/O接口电路一般都是独立的芯片1-4IAP、ISP的含义是什么？ISP：InSystemProgramable，即在系统编程。

第1章思考与练习1.将下列各二进制数转换为十进制数（1）11011110B（2）01011010B（3）10101011B（4）1011111B解：（1）11011110B =222D （2）01011010B =90D（3）10101011B = 171D（4）1011111B = 95D 2. 将第一题中各二进制数转换为十六进制数。

解：（1）11011110B =DEH（2）01011010B = 5AH（3）10101011B = ABH（4）1011111B =5FH 3. 将下列各数转换为十六进制数。

224D 143D 01010011BCD 00111001BCD解： 224D = E0H; 143D =8FH; 01010011BCD =53D =35H; 00111001BCD =39D =27H4. 什么叫原码、反码及补码？解：计算机中的带符号数有三种表示法，即：原码、反码和补码。

正数的符号位用0表示，负数的符号位用1表示。

这种表示法称为原码。

反码可由原码得到，如果是正数，则其反码和原码相同；如果是负数，则其反码除符号为1外，其它各数位凡是1 转换为0，0 转换为1。

这种表示法称为反码。

补码可由反码得到，如果是正数，则其补码和反码相同；如果是负数，则其补码为反码加1。

这种表示法称为补码。

5. 已知原码如下，写出其补码和反码（其最高位为符号位）。

(1)［X］原＝01011001 (3)[X]原＝11011011(2)［X］原＝00111110 (4)[X]原＝11111100解：(1)［X］反＝01011001 (3)[X]反＝10100100(2)［X］反＝00111110 (4)[X]反＝10000011(1)［X］补＝01011001 (3)[X]补＝10100101(2)［X］补＝00111110 (4)[X]补＝100001006. 当计算机把下列数看成无符号数时，它们相应的十进制值为多少？若把它们看成是补码，最高位为符号位，那么它们相应的十进制值是多少？(l）10001110 （2）10110000 （3）00010001 （4）01110101解：把下列数看成无符号数时，它们相应的十进制值如下：(l)10001110＝142D （2）10110000＝176 D （3）00010001＝17D （4）01110101＝117D 把它们看成是补码，最高位为符号位，那么它们相应的十进制值如下：(l)10001110＝－112D （2）10110000 ＝－78D （3）00010001＝17 D （4）01110101＝117D7. 触发器、寄存器及存储器之间有什么关系？解：触发器是计算机记忆装置的基本单元，一个触发器能储存一位二进制代码，寄存器是由触发器组成的。

单片机原理及应用技术(第3版)+习题答案章1 绪论 1．第一台计算机的问世有何意义答第一台电子数字计算机ENIAC问世标志着计算机时代的到来与现代的计算机相比ENIAC有许多不足但它的问世开创了计算机科学技术的新纪元对人类的生产和生活方式产生了巨大的影响2．计算机由哪几部分组成答由运算器控制器存储器输入设备和输出设备组成运算器与控制器合称为CPU3．微型计算机由哪几部分构成答微型计算机由微处理器存储器和IO接口电路构成各部分通过地址总线AB 数据总线DB和控制总线CB相连4．微处理器与微型计算机有何区别答微处理器集成了运算器和控制器即CPU而微型计算机包含微处理器存储器和IO接口电路等5．什么叫单片机其主要特点有哪些答在一片集成电路芯片上集成微处理器存储器IO接口电路从而构成了单芯片微型计算机即单片机单片机主要特点有控制性能和可靠性高体积小价格低易于产品化具有良好的性能价格比6．微型计算机有哪些应用形式各适于什么场合答微型计算机有三种应用形式多板机系统机单板机和单片机多板机通常作为办公或家庭的事务处理及科学计算属于通用计算机单板机IO设备简单软件资源少使用不方便早期主要用于微型计算机原理的教学及简单的测控系统现在已很少使用单片机单片机体积小价格低可靠性高其非凡的嵌入式应用形态对于满足嵌入式应用需求具有独特的优势目前单片机应用技术已经成为电子应用系统设计的最为常用技术手段7．当前单片机的主要产品有哪些各有何特点答多年来的应用实践已经证明80C51的系统结构合理技术成熟因此许多单片机芯片生产厂商倾力于提高80C51单片机产品的综合功能从而形成了80C51的主流产品地位近年来推出的与80C51兼容的主要产品有ATMEL公司融入Flash存储器技术推出的AT89系列单片机Philips公司推出的80C5180C552系列高性能单片机华邦公司推出的W78C51W77C51系列高速低价单片机ADI公司推出的ADμC8xx系列高精度ADC单片机LG公司推出的GMS9097系列低压高速单片机im公司推出的DS89C420高速50MIPS单片机Cygnal公司推出的C8051F系列高速SOC单片机等 8．简述单片机的开发过程答系统需求分析硬件方案设计软件编程仿真调试实际运行9．单片机应用系统开发方法有哪些新方法答在系统编程ISP技术在应用编程IAP技术章 2 80C51的结构和原理1．80C51单片机在功能上工艺上程序存储器的配置上有哪些种类答功能上分为基本型和增强型工艺上分为HMOS工艺和CHMOS工艺在片内程序存储器的配置上有掩膜ROMEPROM和Flash无片内程序存储器形式2． 80C51单片机的存储器的组织采用何种结构存储器地址空间如何划分各地址空间的地址范围和容量如何在使用上有何特点答采用哈佛结构在物理上设计成程序存储器和数据存储器两个独立的空间80C51基本型单片机片内程序存储器为4KB地址范围是0000H-0FFFH用于存放程序或常数片内数据存储器为128字节RAM地址范围是00H-7FH用于存放运算的中间结果暂存数据和数据缓冲另外在80H-FFH还配有21个SFR3．80C51单片机的P0P3口在结构上有何不同在使用上有何特点答作为通用IO口时P0P1P2和P3都是准双向口P0可以作为地址数据总线此时是一个真正的双向口P2口可以作为地址线的高8位P3口是双功能口每条口线还具有不同的第二功能另外P0口的驱动能力为8个TTL负载而其它口仅可驱动4个TTL负载4．如果80C51单片机晶振频率分别为6 MHz110592 MHz12MHz时机器周期分别为多少答机器周期分别为2μs1085μs1μs5．80C51单片机复位后的状态如何复位方法有几种答复位后PC内容为0000HP0口～P3口内容为FFHSP内容为07HSBUF内容不定IPIE和PCON的有效位为0其余的特殊功能寄存器的状态均为00H复位方法一种是上电复位另一种是上电与按键均有效的复位6．80C51单片机的片内片外存储器如何选择答80C51的引脚为访问片内片外程序存储器的选择端访问片内片外数据存储器需要采用不同的指令加以区分7．80C51单片机的PSW寄存器各位标志的意义如何答CY进位借位标志有进位借位时 CY 1否则CY 0AC辅助进位借位标志高半字节与低半字节间的进位或借位F0用户标志位由用户自己定义RS1RS0当前工作寄存器组选择位OV溢出标志位有溢出时OV 1否则OV 0P奇偶标志位存于ACC中的运算结果有奇数个1时P 1否则P 08． 80C51单片机的当前工作寄存器组如何选择答当前工作寄存器组的选择由特殊功能寄存器中的程序状态字寄存器PSW的RS1RS0 来决定9．80C51单片机的控制总线信号有哪些各信号的作用如何答RSTVPD复位信号输入引脚备用电源输入引脚ALE地址锁存允许信号输出引脚编程脉冲输入引脚VPP内外存储器选择引脚片内EPROM或FlashROM编程电压输入引脚外部程序存储器选通信号输出引脚10．80C51单片机的程序存储器低端的几个特殊单元的用途如何答0000H单片机复位入口地址0003H外部中断0的中断服务程序入口地址000BH定时计数器0溢出中断服务程序入口地址0013H外部中断1的中断服务程序入口地址001BH定时计数器1溢出中断服务程序入口地址0023H串行口的中断服务程序入口地址章3 80C51的指令系统 1．80C51系列单片机的指令系统有何特点答执行时间短1个机器周期指令有64条2个机器周期指令有45条而4个机器周期指令仅有2条即乘法和除法指令指令编码字节少单字节的指令有49条双字节的指令有45条三字节的指令仅有17条位操作指令丰富这是80C51单片机面向控制特点的重要保证2．80C51单片机有哪几种寻址方式各寻址方式所对应的寄存器或存储器空间如何答80C51单片机的寻址方式有七种即寄存器寻址直接寻址寄存器间接寻址立即寻址基址寄存器加变址寄存器变址寻址相对寻址和位寻址这些寻址方式所对应的寄存器和存储空间如下表所示序号寻址方式寄存器或存储空间 1 寄存器寻址寄存器R0R7AABDPTR和C布尔累加器 2 直接寻址片内RAM低128字节SFR3 寄存器间接寻址片内RAMR0R1SP片外RAMR0R1DPTR 4 立即寻址ROM 5 变址寻址ROMA＋DPTRA＋PC 6 相对寻址ROMPC当前值的＋127～－128字节7 位寻址可寻址位内部RAM20H2FH单元的位和部分SFR的位3．访问特殊功能寄存器SFR可以采用哪些寻址方式答直接寻址和位寻址方式4．访问内部RAM单元可以采用哪些寻址方式答直接寻址寄存器间接寻址和位寻址方式5．访问外部RAM单元可以采用哪些寻址方式答寄存器间接寻址6．访问外部程序存储器可以采用哪些寻址方式答立即寻址变址寻址和相对寻址方式7．为什么说布尔处理功能是80C51单片机的重要特点答单片机指令系统中的布尔指令集存储器中的位地址空间与CPU中的位操作构成了片内的布尔功能系统它可对位bit变量进行布尔处理如置位清零求补测试转移及逻辑与或等操作在实现位操作时借用了程序状态标志器PSW中的进位标志Cy作为位操作的累加器8．对于80C52单片机内部RAM还存在高128字节应采用何种方式访问答寄存器间接寻址方式9．试根据指令编码表写出下列指令的机器码1MOV A88H----------------74H 88H2MOV R350H----------------ABH50H3MOV P155H----------75H90H55H4ADD AR15SETB 12H10．完成某种操作可以采用几条指令构成的指令序列实现试写出完成以下每种操作的指令序列1将R0的内容传送到R12内部RAM单元60H的内容传送到寄存器R23外部RAM单元1000H的内容传送到内部RAM单元60H4外部RAM单元1000H的内容传送到寄存器R25外部RAM单元1000H的内容传送到外部RAM单元2000H答1MOV AR0MOV R1A2MOV R260H3MOV DPTR1000HMOVX ADPTRMOV 60HA4MOV DPTR1000HMOVX ADPTRMOV R2A5MOV DPTR1000HMOVX ADPTRMOV DPTR2000HMOVX DPTR A11．若R1 30HA 40H30H 60H40H 08H试分析执行下列程序段后上述各单元内容的变化MOV AR1MOV R140HMOV 40HAMOV R17FH答R1 7FHA 60H30H 08H40H 60H12．若A E8HR0 40HR1 20HR4 3AH40H 2CH20H 0FH试写出下列各指令独立执行后有关寄存器和存储单元的内容若该指令影响标志位试指出CYAC和OV的值 1MOV AR02ANL 40H0FH3ADD AR44SWAP A5DEC R16XCHD AR1答1A 2CH240H 0CH3A 22HCY 1AC 1OV 04A 8EH520H 0EHP 16A EFH20 08H13．若50H 40H试写出执行以下程序段后累加器A寄存器R0及内部RAM的40H41H42H单元中的内容各为多少MOV A50HMOV R0AMOV A00HMOV R0AMOV A3BHMOV 41HAMOV 42H41H答A 3BHR0 40H40H 00H41H 3BH42H 3BH14．试用位操作指令实现下列逻辑操作要求不得改变未涉及的位的内容1使ACC0置位2清除累加器高4位3清除ACC3ACC4ACC5ACC6答1SETB ACC02ANL A0FH3ANL A87H15．试编写程序将内部RAM的20H21H22H三个连续单元的内容依次存入2FH2EH和2DH单元答MOV 2FH20HMOV 2EH21HMOV 2DH22H16．试编写程序完成两个16位数的减法7F4DH－2B4EH结果存入内部RAM 的30H和31H单元30H单元存差的高8位31H单元存差的低8位答CLR CYMOV 30H7FHMOV 31H4DHMOV R0 31HMOV AR0SUBB A 4EMOV R0A 保存低字节相减结果DEC R0MOV A R0SUBB A2BHMOV R0A 保存高字节相减结果 17．试编写程序将R1中的低4位数与R2中的高4位数合并成一个8位数并将其存放在R1中答MOV AR2ANL A0F0HORL R1A18．试编写程序将内部RAM的20H21H单元的两个无符号数相乘结果存放在R2R3中R2中存放高8位R3中存放低8位答MOV A20HMOV B21HMUL ABMOV R3AMOV R2B19．若CY 1P1 10100011BP3 01101100B试指出执行下列程序段后CYP1口及P3口内容的变化情况MOV P13CMOV P14CMOV CP16MOV P36CMOV CP10MOV P34C答CY 1 P1 10111011B P3 00111100B 章 4 80C51的汇编语言程序设计1．80C51单片机汇编语言有何特点答汇编语言结构紧凑灵活汇编成的目标程序效率高具有占存储空间少运行速度快实时性强等优点它是面向机器的语言对于单片机硬件的操作直接方便有利于初学者对单片机结构的认知但它与高级语言相比移植性不好编程复杂对编程人员的基础要求高2．利用80C51单片机汇编语言进行程序设计的步骤如何答一任务分析首先要对单片机应用系统的设计目标进行深入分析明确系统设计任务功能要求和技术指标然后对系统的运行环境进行调研这是应用系统程序设计的基础和条件二算法设计经过任务分析和环境调研后已经明确的功能要求和技术指标可以用数学方法或模型来描述进而把一个实际的系统要求转化成由计算机进行处理的算法并对各种算法进行分析比较并进行合理的优化三流程描述程序的总体构建先要确定程序结构和数据形式资源分配和参数计算等然后根据程序运行的过程规划程序执行的逻辑顺序用图形符号将程序流程绘制在平面图上应用程序的功能通常可以分为若干部分用流程图将具有一定功能的各部分有机地联系起来流程图可以分为总流程图和局部流程图总流程图侧重反映程序的逻辑结构和各程序模块之间的相互关系局部流程图反映程序模块的具体实施细节3．常用的程序结构有哪几种特点如何答顺序程序无分支无循环结构的程序其执行流程是依指令在存储器中的存放顺序进行的分支程序可以改变程序的执行顺序循环程序按某种控制规律重复执行的程序控制一部分指令重复执行若干次以便用简短的程序完成大量的处理任务4．子程序调用时参数的传递方法有哪几种答利用累加器或寄存器利用存储器利用堆栈5．什么是伪指令常用的伪指令功能如何答伪指令是汇编程序能够识别并对汇编过程进行某种控制的汇编命令常用的伪指令包括ORG功能是向汇编程序说明下面紧接的程序段或数据段存放的起始地址END功能是结束汇编DB功能是从标号指定的地址单元开始在程序存储器中定义字节数据DW功能是从标号指定的地址单元开始在程序存储器中定义字数据空间EQU功能是将表达式的值或特定的某个汇编符号定义为一个指定的符号名BIT功能是将位地址赋给指定的符号名6．设被加数存放在内部RAM的20H21H单元加数存放在22H23H单元若要求和存放在24H25H中试编写出16位无符号数相加的程序采用大端模式存储答程序如下ORG 0000HMOV R0＃21HMOV R1＃23HMOV AR0ADD AR1MOV 25HADEC R0DEC R1MOV AR0ADDC AR1MOV 24HASJMPEND7．编写程序把外部RAM中1000H101FH的内容传送到内部RAM的30H4FH中答ORG 0000HMOV DPTR1000HMOV R030HMOV R732LOOPMOVX ADPTRMOV R0AINC R0INC DPTRDJNZ R7LOOPRET8．编写程序实现双字节无符号数加法运算要求 R0R1R6R7→60H61H 答ORG 0000HMOV AR1ADD AR7MOV 61HAMOV AR0ADDC AR6MOV 60HASJMPEND9．若80C51的晶振频率为6MHz试计算延时子程序的延时时间DELAYMOV R70F6HLPMOV R60FAHDJNZ R6DJNZ R7LPRET答延时时间 2μs [1 122502246 2]2 0247486秒含调用指令2个机器周期10．在内部RAM 的30H37H单元存有一组单字节无符号数要求找出最大数存入BIG 单元试编写程序实现答ORG 0000HBIG DATA 2FHONE DATA 2AHTWO DATA 2BH STARTMOV R77 比较次数MOV R030HLOOPMOV AR0MOV ONEAINC R0MOV TWOR0CLR CSUBB AR0JC NEXT ONE小TWO大继续比下一对数MOV R0ONE ONE大放后面交换DEC R0MOV R0TWO TWO小放前面INC R0NEXTDJNZ R7LOOPSJMPEND11．编写程序把累加器A中的二进制数变换成3位BCD码并将百十个位数分别存放在内部RAM的50H51H52H中答单字节二进制数转换为压缩的BCD码仅需要2个字节在将压缩的BCD码拆分存于3个单元org 0MOV 52H0MOV 51H0MOV 50H0MOV A0FDhLCALL DCDTHSJMP DCDTHMOV R78MOV R0A 暂存于R0LOOPCLR CMOV AR0RLC AMOV R0AMOV R151H MOV AR1ADDC AR1DA ADEC R1MOV AR1ADDC AR1DA AMOV R1ADJNZ R7LOOPINC R1 50H已是结果R1指向51H51H单元需拆分MOV A00HXCHD AR1MOV 52HAMOV AR1SWAP AMOV R1ARETEND12．编写子程序将R1中的2个十六进制数转换为ASCII码后存放在R3和R4中答ORG 0MOV R15BHMOV AR1ANL A0F0HSWAP AACALL ASCIIMOV R3AMOV AR1ANL A 0FHACALL ASCIIMOV R4 ASJMPASCIIPUSH ACCCLR CSUBB A 0AHPOP ACCJC LOOPADD A 07HLOOP ADD A 30HRETEND13．编写程序求内部RAM中50H59H十个单元内容的平均值并存放在5AH单元答ORG 0000HMOV R710MOV R050HMOV B10CLR CCLR ALOOPADDC AR0INC R0DJNZ R7LOOPDIV ABMOV 5AHASJMPEND14．如图410所示编制程序实现上电后显示P有键按下时显示相应的键号07答实现程序如下TEMP EQU 30HORG 0000HJMP STARTORG 0100HSTARTMOV SP5FHMOV P08CH 正序显示"P"MOV P30FFH 输入方式CLR CYNOKEYMOV AP3CPL AJZ NOKEY 无键按下MOV TEMPP3 有键按下CALL D10msMOV AP3CJNE ATEMPNOKEY 去抖动MOV R20 键号计数器复位 MOV ATEMPLPRRC AJNC DONEINC R2SJMP LPDONEMOV AR2MOV DPTRCODE_P0MOVC AADPTRMOV P0AJMP NOKEYD10msMOV R510 10MSD1msMOV R4249DLNOPNOPDJNZ R4DLDJNZ R5D1msRETCODE_P0DB 0C0H0F9H0A4H0B0H99H92H82H0F8HDB 80H90H88H83H0C6H0A1H86H8EHEND章5 80C51的中断系统及定时计数器 180C51有几个中断源各中断标志是如何产生的又是如何复位的CPU响应各中断时其中断入口地址是多少答5个中断源分别为外中断和T0和T1溢出中断串口中断电平方式触发的外中断标志与引脚信号一致边沿方式触发的外中断响应中断后由硬件自动复位T0和T1CPU响应中断时由硬件自动复位RI和TI由硬件置位必须由软件复位另外所有能产生中断的标志位均可由软件置位或复位各中断入口地址―0003HT0000BH0013HT1001BHRI和TI0023H2某系统有三个外部中断源123当某一中断源变低电平时便要求CPU处理它们的优先处理次序由高到低为321处理程序的入口地址分别为2000H2100H2200H 试编写主程序及中断服务程序转至相应的入口即可答将3个中断信号经电阻线或接LJMP MAINORG 00013HLJMP ZDFZORG 0040HMAINSETB EASETB EX1SJMP 0RG 0200H ZDFZPUSH PSWPUSH ACCJB P10DV0JB P11DV1JB P12DV2INRETPOP ACCPOP PSWRETIORG 2000HDV0------------JMP INRETORG 2100HDV1------------JMP INRETDV2------------JMP INRET3外部中断源有电平触发和边沿触发两种触发方式这两种触发方式所产生的中断过程有何不同怎样设定答当IT0 0时为电平触发方式电平触发方式时CPU在每个机器周期的S5P2采样引脚电平当采样到低电平时置IE0＝１向CPU请求中断采样到高电平时将IE0清0在电平触发方式下CPU响应中断时不能自动清除IE0标志电平触发方式时外部中断源的有效低电平必须保持到请求获得响应时为止不然就会漏掉在中断服务结束之前中断源的有效的低电平必须撤除否则中断返回之后将再次产生中断该方式适合于外部中断输入为低电平且在中断服务程序中能清除外部中断请求源的情况当IT0 1时为边沿触发方式边沿触发方式时CPU在每个机器周期的S5P2采样引脚电平如果在连续的两个机器周期检测到引脚由高电平变为低电平即第一个周期采样到 1第二个周期采样到 0则置IE0＝1产生中断请求在边沿触发方式下CPU响应中断时能由硬件自动清除IE0标志边沿触发方式时在相继两次采样中先采样到外部中断输入为高电平下一个周期采样到为低电平则在IE0或IE1中将锁存一个逻辑1若CPU暂时不能响应中断申请标志也不会丢失直到CPU响应此中断时才清0另外为了保证下降沿能够被可靠地采样到和引脚上的负脉冲宽度至少要保持一个机器周期若晶振频率为12MHz为1微秒边沿触发方式适合于以负脉冲形式输入的外部中断请求4定时计数器工作于定时和计数方式时有何异同点答定时计数器实质是加1计数器不同点设置为定时器模式时加1计数器是对内部机器周期计数1个机器周期等于12个振荡周期即计数频率为晶振频率的112计数值乘以机器周期就是定时时间设置为计数器模式时外部事件计数脉冲由T0或T1引脚输入到计数器在每个机器周期的S5P2期间采样T0T1引脚电平当某周期采样到一高电平输入而下一周期又采样到一低电平时则计数器加1更新的计数值在下一个机器周期的S3P1期间装入计数器相同点它们的工作原理相同它们都有4种工作方式由TMOD中的M1M0设定即方式013位计数器方式116位计数器方式2具有自动重装初值功能的8位计数器方式3T0分为两个独立的8位计数器T1停止工作 5定时计数器的4种工作方式各有何特点答方式0位13位计数器由TL0的低5位高3位未用和TH0的8位组成TL0的低5位溢出时向TH0进位TH0溢出时置位TCON中的TF0标志向CPU发出中断请求计数初值计算的公式为X＝213－N方式1的计数位数是16位由TL0作为低8位TH0作为高8位组成了16位加1计数器计数个数与计数初值的关系为X＝216－N方式2为自动重装初值的8位计数方式TH0为8位初值寄存器当TL0计满溢出时由硬件使TF0置1向CPU发出中断请求并将TH0中的计数初值自动送入TL0TL0从初值重新进行加1计数周而复始直至TR0 0才会停止计数个数与计数初值的关系为 X＝28－N方式3只适用于定时计数器T0定时器T1处于方式3时相当于TR1＝0停止计数方式3时T0分成为两个独立的8位计数器TL0和TH0TL0使用T0的所有控制位当TL0计数溢出时由硬件使TF0置1向CPU发出中断请求而TH0固定为定时方式不能进行外部计数并且借用了T1的控制位TR1TF1因此TH0的启停受TR1控制TH0的溢出将置位TF16要求定时计数器的运行控制完全由TR1TR0确定和完全由高低电平控制时其初始化编程应作何处理答TMOD中GATE的值不同完全由TR1TR0确定时GATE为0完全由高低电平控制时GATE为17当定时计数器T0用作方式3时定时计数器T1可以工作在何种方式下如何控制T1的开启和关闭答T0用作方式3时T1可以工作在方式01和2T1的开启由TR1控制即TR1＝1时T1开始工作TR1＝0时或者定时计数器工作在方式3时T1停止工作8利用定时计数器T0从P10输出周期为1s脉宽为20ms的正脉冲信号晶振频率为12MHz试设计程序答采用定时20ms然后再计数149次的方法实现aT0工作在定时方式1时控制字TMOD配置M1M0 01GATE 0C 0可取方式控制字为01Hb计算计数初值X晶振为12 MHz所以机器周期Tcy为1N＝t Tcy ＝20×10－31×10－6＝20000X＝216－N＝65536－20000＝45536＝4E20H即应将4EH送入TH1中20H送入TL1中c实现程序如下ORG 0000HAJMP MAIN 跳转到主程序 ORG 0030H MAINMOV TMOD01H 设T1工作于方式2MOV TH0 4EH 装入循环计数初值MOV TL020H 首次计数值LP0SETB P10ACALL NT0CLR P10MOV R749 计数49次LP1ACALL NT0DJNZ R7LP1AJMP LP0NT0MOV TH0 4EHMOV TL020HSETB TR0JNB TF0CLR TR0CLR TF0RETEND9要求从P11引脚输出1000Hz方波晶振频率为12MHz试设计程序答采用T0实现aT0工作在定时方式1时控制字TMOD配置M1M0 01GATE 0C 0可取方式控制字为01Hb计算计数初值X晶振为12 MHz所以机器周期Tcy为111000 1×10－3N＝t Tcy ＝05×10－31×10－6＝500X＝216－N＝65536－500＝65036＝FE0CH即应将FEH送入TH0中0CH送入TL0中c实现程序如下ORG 0000HAJMP MAIN 跳转到主程序ORG 000BH T0的中断入口地址LJMP DVT0ORG 0030HMAINMOV TMOD01H 设T0工作于方式2MOV TH0 0FEH 装入循环计数初值MOV TL00CH 首次计数值SETB ET0 T0开中断SETB EA CPU开中断SETB TR0 启动T0SJMP 等待中断DVT0CPL P11MOV TH0 0FEHMOV TL0 0CHSETB TR0RETIEND10试用定时计数器T1对外部事件计数要求每计数100就将T1改成定时方式控制P17输出一个脉宽为10ms的正脉冲然后又转为计数方式如此反复循环设晶振频率为12MHz答aT1工作在计数方式2时控制字TMOD配置M1M0 10GATE 0C 1可取方式控制字为60HT1工作在定时方式1时控制字TMOD配置M1M0 01GATE 0C 0可取方式控制字为10Hb计算初值X定时10ms时晶振为12 MHz所以机器周期Tcy为1N＝t Tcy ＝10×10－31×10－6＝10000X＝216－N＝65536－10000＝55536＝D8F0H即应将D8H送入TH1中F0H送入TL1中计数100时N＝100X＝28－N＝256－100＝156＝9CHc实现程序如下ORG 0000HAJMP MAIN 跳转到主程序ORG 001BH T1的中断入口地址LJMP DVT1ORG 0030HMAINMOV TMOD60H T1工作于计数方式2MOV TH19CH 装入计数初值MOV TL19CHCLR P17SETB ET1 T1开中断SETB EA CPU开中断SETB TR1 启动T1SJMP 等待中断 DVT1SETB P17CLR ET1CLR TR1MOV TMOD10H T1工作于定时方式1MOV TH10D8H 装初值MOV TL10F0HSETB TR1JNB TF1 查询等待10msCLR TF1CLR TR1CLR P17MOV TMOD60H T1工作于计数方式2MOV TH19CH 装初值MOV TL19CHSETB ET1 T1开中断SETB TR1 启动T1RETIEND 11利用定时计数器T0产生定时时钟由P1口控制8个指示灯编一个程序使8个指示灯依次闪动闪动频率为1次秒即亮1秒后熄灭并点亮下一个-----答采用定时20ms计数50次实现1秒定时编制1秒延时子程序由主程序调用aT0工作在定时方式1时控制字TMOD配置M1M0 01GATE 0C 0可取方式控制字为01Hb计算计数初值X晶振为12 MHz所以机器周期Tcy为1N＝t Tcy ＝20×10－31×10－6＝20000X＝216－N＝65536－20000＝45536＝4E20H即应将4EH送入TH1中20H送入TL1中c实现程序如下ORG 0000HAJMP MAIN 跳转到主程序ORG 0030HMAINCLR CYMOV A01HLP0MOV P1ACALL D1SECRL AAJMP LP0 D1SECMOV R750 计数50次MOV TMOD01HDLMOV TH04EHMOV TL020HSETB TR0JNB TF0CLR TR0CLR TF0DJNZ R7DLRETEND - 95 -。

《单片机原理及应用（第 3 版）》习题参考答案姜志海黄玉清刘连鑫编著电子工业出版社目录第1 章概述. (2)第2 章MCS 51 系列单片机硬件结构 (4)第3 章MCS 51 系列单片机指令系统 (8)第4 章MCS 51 系列单片机汇编语言程序设计 (11)第5 章MCS 51 系列单片机硬件资源的应用 (16)第6 章MCS 51 系列单片机并行扩展接口技术 (20)第7 章MCS 51 系列单片机串行总线扩展技术 (25)第8 章单片机应用系统设计 (27)第1 章概述1．简述微型计算机的结构及各部分的作用微型计算机在硬件上由运算器、控制器、存储器、输入设备及输出设备五大部分组成。

运算器是计算机处理信息的主要部分；控制器控制计算机各部件自动地、协调一致地工作；存储器是存放数据与程序的部件；输入设备用来输入数据与程序；输出设备将计算机的处理结果用数字、图形等形式表示出来。

通常把运算器、控制器、存储器这三部分称为计算机的主机，而输入、输出设备则称为计算机的外部设备（简称外设）。

由于运算器、控制器是计算机处理信息的关键部件，所以常将它们合称为中央处理单元CPU（Central Process Unit ）。

2．微处理器、微型计算机、微型计算机系统有什么联系与区别？微处理器是利用微电子技术将计算机的核心部件（运算器和控制器）集中做在一块集成电路上的一个独立芯片。

它具有解释指令、执行指令和与外界交换数据的能力。

其内部包括三部分：运算器、控制器、内部寄存器阵列（工作寄存器组）。

微型计算机由CPU、存储器、输入/ 输出（I/O ）接口电路构成，各部分芯片之间通过总线（Bus）连接。

以微型计算机为主体，配上外部输入/ 输出设备、电源、系统软件一起构成应用系统，称为微型计算机系统。

3．简述在微型计算机中的地址总线、数据总线和控制总线的作用。

所谓总线，就是在微型计算机各芯片之间或芯片内部各部件之间传输信息的一组公共通信线。

第一章习题参考答案1-1：何谓单片机？与通用微机相比，两者在结构上有何异同？答：将构成计算机的基本单元电路如微处理器(CPU)、存储器、I/O接口电路和相应实时控制器件等电路集成在一块芯片上，称其为单片微型计算机，简称单片机。

单片机与通用微机相比在结构上的异同：(1)两者都有CPU，但通用微机的CPU主要面向数据处理，其发展主要围绕数据处理功能、计算速度和精度的进一步提高。

例如，现今微机的CPU都支持浮点运算，采用流水线作业，并行处理、多级高速缓冲(Cache)技术等。

CPU的主频达到数百兆赫兹(MHz)，字长普遍达到32位。

单片机主要面向控制，控制中的数据类型及数据处理相对简单，所以单片机的数据处理功能比通用微机相对要弱一些，计算速度和精度也相对要低一些。

例如，现在的单片机产品的CPU大多不支持浮点运算，CPU还采用串行工作方式，其振荡频率大多在百兆赫兹范围内;在一些简单应用系统中采用4位字长的CPU，在中、小规模应用场合广泛采用8位字长单片机，在一些复杂的中、大规模的应用系统中才采用16位字长单片机，32位单片机产品目前应用得还不多。

(2) 两者都有存储器，但通用微机中存储器组织结构主要针对增大存储容量和CPU对数据的存取速度。

现今微机的内存容量达到了数百兆字节(MB)，存储体系采用多体、并读技术和段、页等多种管理模式。

单片机中存储器的组织结构比较简单，存储器芯片直接挂接在单片机的总线上，CPU对存储器的读写按直接物理地址来寻址存储器单元，存储器的寻址空间一般都为64 KB。

(3) 两者都有I/O接口，但通用微机中I/O接口主要考虑标准外设(如CRT、标准键盘、鼠标、打印机、硬盘、光盘等)。

用户通过标准总线连接外设，能达到即插即用。

单片机应用系统的外设都是非标准的，且千差万别，种类很多。

单片机的I/O接口实际上是向用户提供的与外设连接的物理界面。

用户对外设的连接要设计具体的接口电路，需有熟练的接口电路设计技术。

第一章习题参照答案1-1 ：何谓单片机？与通用微机对比，二者在构造上有何异同？答：将构成计算机的基本单元电路如微办理器(CPU) 、储存器、I/O接口电路和相应及时控制器件等电路集成在一块芯片上，称其为单片微型计算机，简称单片机。

单片机与通用微机对比在构造上的异同：(1)二者都有 CPU ，但通用微机的CPU 主要面向数据办理，其发展主要环绕数据办理功能、计算速度和精度的进一步提升。

比如，当今微机的CPU 都支持浮点运算，采纳流水线作业，并行办理、多级高速缓冲(Cache)技术等。

CPU 的主频达到数百兆赫兹(MHz) ，字长广泛达到32位。

单片机主要面向控制，控制中的数据种类及数据办理相对简单，所以单片机的数据办理功能比通用微机相对要弱一些，计算速度和精度也相对要低一些。

比如，此刻的单片机产品的 CPU 大多不支持浮点运算，CPU 还采纳串行工作方式，其振荡频次大多在百兆赫兹范围内 ; 在一些简单应用系统中采纳 4 位字长的CPU ，在中、小规模应用处合宽泛采纳8 位字长单片机，在一些复杂的中、大规模的应用系统中才采纳16 位字长单片机，32位单片机产品目前应用得还不多。

(2) 二者都有储存器，但通用微机中储存器组织构造主要针对增大储存容量和CPU 对数据的存取速度。

当今微机的内存容量达到了数百兆字节(MB) ，储存系统采纳多体、并读技术和段、页等多种管理模式。

单片机中储存器的组织构造比较简单，储存器芯片直接挂接在单片机的总线上， CPU 对储存器的读写按直接物理地点来寻址储存器单元，储存器的寻址空间一般都为 64 KB 。

(3) 二者都有 I/O 接口，但通用微机中I/O接口主要考虑标准外设( 如 CRT 、标准键盘、鼠标、打印机、硬盘、光盘等) 。

用户经过标准总线连结外设，能达到即插即用。

单片机应用系统的外设都是非标准的，且千差万别，种类好多。

单片机的 I/O 接口其实是向用户供给的与外设连结的物理界面。
