材料的光学性能

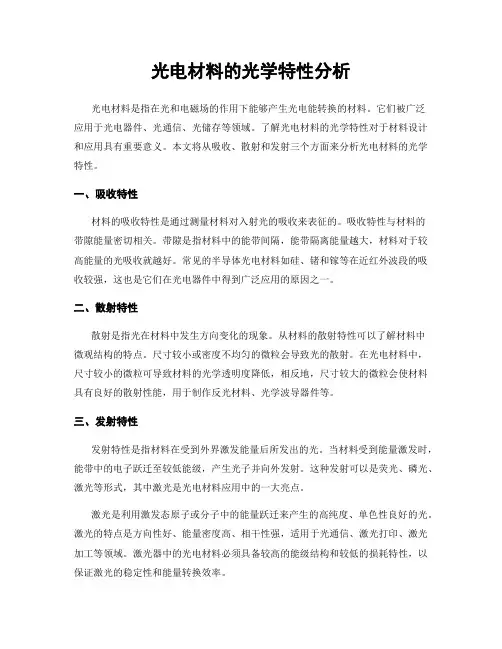

光电材料的光学特性分析光电材料是指在光和电磁场的作用下能够产生光电能转换的材料。

它们被广泛应用于光电器件、光通信、光储存等领域。

了解光电材料的光学特性对于材料设计和应用具有重要意义。

本文将从吸收、散射和发射三个方面来分析光电材料的光学特性。

一、吸收特性材料的吸收特性是通过测量材料对入射光的吸收来表征的。

吸收特性与材料的带隙能量密切相关。

带隙是指材料中的能带间隔，能带隔离能量越大，材料对于较高能量的光吸收就越好。

常见的半导体光电材料如硅、锗和镓等在近红外波段的吸收较强，这也是它们在光电器件中得到广泛应用的原因之一。

二、散射特性散射是指光在材料中发生方向变化的现象。

从材料的散射特性可以了解材料中微观结构的特点。

尺寸较小或密度不均匀的微粒会导致光的散射。

在光电材料中，尺寸较小的微粒可导致材料的光学透明度降低，相反地，尺寸较大的微粒会使材料具有良好的散射性能，用于制作反光材料、光学波导器件等。

三、发射特性发射特性是指材料在受到外界激发能量后所发出的光。

当材料受到能量激发时，能带中的电子跃迁至较低能级，产生光子并向外发射。

这种发射可以是荧光、磷光、激光等形式，其中激光是光电材料应用中的一大亮点。

激光是利用激发态原子或分子中的能量跃迁来产生的高纯度、单色性良好的光。

激光的特点是方向性好、能量密度高、相干性强，适用于光通信、激光打印、激光加工等领域。

激光器中的光电材料必须具备较高的能级结构和较低的损耗特性，以保证激光的稳定性和能量转换效率。

除了吸收、散射和发射特性，光电材料的光学特性还包括折射特性、吸收谱和发射谱的形状等。

这些特性可以通过光学光谱仪等设备进行测量和分析。

光电材料的光学特性分析对于了解材料的性能和应用具有重要作用。

通过对吸收、散射和发射等特性的研究，可以指导材料选取、器件设计和性能优化。

此外，进一步的研究还可与新兴技术如量子计算、人工智能等相结合，为光电材料领域的发展提供更多可能性。

总之，光电材料的光学特性是了解材料性能和应用的重要途径之一。

光学高分子材料简述及性能指标光学高分子材料种类繁多，应用也不尽相同，但一般都包含三大类技术指标：光学性能、机械性能、热学性能。

光学性能主要包括折射率和色散、透过率、黄色指数及光学稳定性。

折射率和色散是光学材料的最基本性能。

在透镜设计中，为使透镜超薄和低曲率必须寻求高折射率的光学材料，而校正色差要求有两组阿贝数不同的材料，即冕牌系列(低色散，阿贝数>50)和火石系列(高色散，阿贝数<40)。

光学玻璃的折射率和色散有较大的选择余地，而光学塑料的选择范围却十分有限，尤其是冕牌系列光学塑料。

透明塑料折射率的测定最常用的方法是折射仪法。

阿贝折射仪是最广泛用于测定折射率的折射仪。

透过率是表征树脂透明程度的一个重要性能指标，一种树脂的透过率越高，其透光性就越好。

透过率的定义为：透过材料的光通量（T2）占入射到材料表面上的光通量(T1)的百分率。

任何一种透明材料的透光率都达不到100%，即使是透明性最好的光学玻璃的透光率一般也难以超过95%。

聚合物光学材料在紫外和可见光区的透光性和光学玻璃相近，在近红外以上区域不可避免的出现碳氢振动所引起的吸收。

通常，光学塑料在可见光区透光率的损失主要由以下三个因素造成：光的反射；光的散射；光的吸收。

黄色指数是无色透明材料质量和老化程度的一项性能指标，由分光光度计的读数计算而得，描述了试样从无色透明或白色到黄色的颜色变化。

这一实验最常用于评价一种材料在真实或模拟的日照下的颜色变化。

而对于透明塑料材料来说，由于原料纯度或加工条件等因素的影响，可能自身带有一定颜色。

光学树脂如同多数有机物质一样存在着耐候和耐老化问题，因此树脂的结构和加工工艺以及使用环境对树脂的光学性能有较大的影响。

在一定使用期限内，光学参数的稳定性尤为关键，这个指标直接决定产品的使用性能。

采用人工加速老化中的全紫外线老化的方法检测树脂的光学稳定性。

全紫外线老化法主要模拟阳光中的紫外线．全紫外线强度比相应太阳紫外强度高几倍。

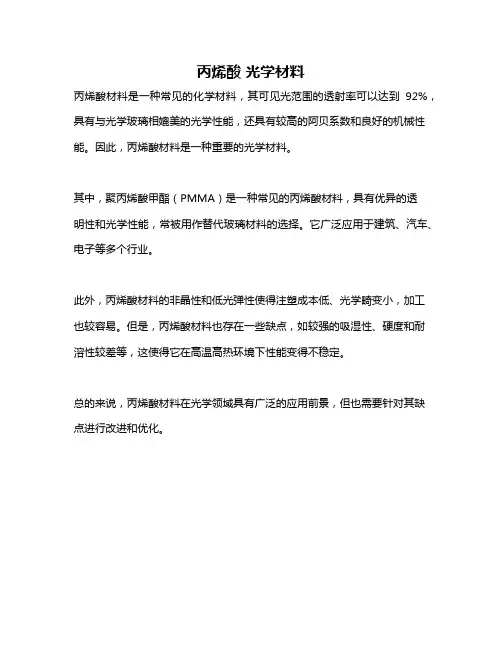

丙烯酸光学材料
丙烯酸材料是一种常见的化学材料，其可见光范围的透射率可以达到92%，具有与光学玻璃相媲美的光学性能，还具有较高的阿贝系数和良好的机械性能。

因此，丙烯酸材料是一种重要的光学材料。

其中，聚丙烯酸甲酯（PMMA）是一种常见的丙烯酸材料，具有优异的透
明性和光学性能，常被用作替代玻璃材料的选择。

它广泛应用于建筑、汽车、电子等多个行业。

此外，丙烯酸材料的非晶性和低光弹性使得注塑成本低、光学畸变小，加工也较容易。

但是，丙烯酸材料也存在一些缺点，如较强的吸湿性、硬度和耐溶性较差等，这使得它在高温高热环境下性能变得不稳定。

总的来说，丙烯酸材料在光学领域具有广泛的应用前景，但也需要针对其缺点进行改进和优化。

第四章材料光学性能当光通过固体材料时，会发生透射、折射、反射、吸收、散射等现象，不同的材料具有不同的光学性能同时，在电、声、磁、热、压力等外场作用下，材料的光学性能会发生变化，或者在光的作用下其结构和性能会发生变化，如发光材料、激光材料、光导材料、磁光材料、非线性光学材料等1人们对光学性能以及在材料中发生的光学现象的研究和应用，已经有很长的历史了。

人类很早就认识到用光可以传递信息，2000多年前我国就有了用光传递远距离信息烽火台的设施—2等传递信息的方法后来出现了用灯光闪烁、旗语3以发明电话而著称的发明家贝尔（A. G. Bell，1847∼1922）也在光通信方面作过贡献，1880年，他利用太阳光作光源，用硒晶体作为光接收器件，成功地进行了光电米。

话的实验，通话距离最远达到了2134用大气作为传输介质，损耗很大，而且无法避免自然气象条件的影响和各种外界的干扰，最多只能传几百米远。

人们不得不寻求可以在封闭状态下传送光信号的办法低损耗石英光纤的出现，实现了大容量、高速、长距离、低成本的光信息传输现在不少发达国家又把光缆铺设到住宅前，实现了光纤到办公室、光纤到家庭56城市的绚丽灯光7地球夜景的卫星照片激光光束89短波发光与激光材料在许多领域有着广泛而重要的应用价值，例如高密度的数据存储、海底通信、大屏幕显示（需要蓝绿光构造全色显示）、检测及激光医疗等蓝色LED 和LD 的出现大大促进了高密度光学存储以及高分辨显示器、图象扫描仪、彩色打印机、生物医学诊断仪、遥感探测仪等的发展。

下图所示为蓝色发光二极管在紧凑、便携式发光显示器件中的应用10安装在美国时代广场的GaN 蓝光LED显示屏玻璃制品可以显示出各种各样的颜色1113第一节基本概论第二节折射和色散第三节反射和散射第四节吸收与颜色第五节其它光学现象、光学材料及其应用本章主要内容讨论与电磁辐射及其与固态材料相互作用相关的一些基本概念与原理 从光折射、反射、吸收、透射、辐射等性质来探讨金属和非金属材料的光学性能，并从导体、半导体和绝缘体的电子能带结构出发，揭示它们在光的作用下表现出不同光学特性的本质对固体的发光、激光、非线性光学、光电转换等各种光学材料及其应用作一简要介绍第一节基本概念一、电磁辐射光的本质是什么？历史上有过很多争论。

量子点材料的尺寸效应与光学性能量子点材料是一种具有特殊结构和性质的纳米材料，其尺寸通常在几纳米到几十纳米之间。

量子点材料的尺寸效应是指其性质和行为受到尺寸的影响，而这种影响在光学性能中尤为显著。

首先，量子点材料的尺寸对其能带结构和能级分布产生了明显的影响。

当量子点的尺寸减小到与其束缚波长相当时，会发生量子限制效应，即能级的离散化。

这种离散化的能级分布使得量子点材料的光学性能发生了显著变化。

例如，量子点材料的带隙能随着尺寸的减小而增大，导致其发光波长向短波段移动。

这种尺寸调控的能带结构使得量子点材料在光电子器件中具有重要的应用潜力。

其次，量子点材料的尺寸对其光学性质产生了显著影响。

量子点材料的尺寸效应使得其光学性能在吸收、发射和散射等方面表现出独特的特点。

一方面，量子点材料的吸收谱在可见光范围内呈现出尺寸相关的蓝移现象。

这是由于量子点的尺寸减小导致其能带结构发生变化，使得量子点材料对较短波长的光具有更强的吸收能力。

另一方面，量子点材料的发射谱在可见光范围内呈现出尺寸相关的红移现象。

这是由于量子点的尺寸减小导致其能带结构发生变化，使得量子点材料对较长波长的光具有更强的发射能力。

此外，量子点材料还具有较高的荧光量子效率和较窄的发射谱带宽，这使得其在荧光标记和生物成像等领域具有广泛的应用前景。

另外，量子点材料的尺寸效应还与其表面态密度和表面修饰有关。

量子点的表面态密度随着尺寸的减小而增加，这使得量子点材料的表面能级对光学性能的影响变得更加显著。

通过对量子点材料进行表面修饰，可以调控其表面态密度和能级分布，从而实现对光学性能的精确控制。

例如，通过表面修饰可以增强量子点材料的荧光强度、延长其荧光寿命，并实现对其发光波长和发光强度的调控。

这种表面修饰的策略为量子点材料在生物医学和光电子学等领域的应用提供了新的可能性。

总之，量子点材料的尺寸效应对其光学性能产生了重要影响。

通过调控量子点材料的尺寸、表面态密度和表面修饰，可以实现对其光学性能的精确控制。

玻璃幕墙光学性能标准玻璃幕墙是现代建筑中常见的一种外立面装饰材料，它不仅能够美化建筑外观，还能够提供良好的采光性能和保温隔热效果。

在玻璃幕墙的设计和施工过程中，光学性能的标准是至关重要的，它直接影响着幕墙的透光性、反射性、抗紫外线性能等多个方面。

因此，制定和遵守玻璃幕墙光学性能标准对于保障建筑质量和居住环境的舒适度具有重要意义。

首先，玻璃幕墙的透光性能是其最基本的要求之一。

透光性能的标准主要包括透光率、光学均匀性和透射光谱等指标。

透光率是指玻璃幕墙对可见光的透过率，一般要求在80%以上；光学均匀性则是指玻璃幕墙在透光过程中是否存在色差或光斑，应该保持均匀一致；透射光谱则是指玻璃幕墙对不同波长光的透过程度，要求在可见光范围内能够均匀透过，同时对紫外线和红外线的透射要有一定的限制。

其次，玻璃幕墙的反射性能也是需要重点考虑的。

反射性能的标准主要包括反射率、反射均匀性和反射光谱等指标。

反射率是指玻璃幕墙对可见光的反射率，一般要求在10%以下；反射均匀性则是指玻璃幕墙在反射过程中是否存在色差或光斑，应该保持均匀一致；反射光谱则是指玻璃幕墙对不同波长光的反射程度，要求在可见光范围内能够均匀反射，同时对紫外线和红外线的反射要有一定的限制。

此外，玻璃幕墙的抗紫外线性能也是十分重要的。

抗紫外线性能的标准主要包括紫外线透射率和紫外线反射率等指标。

紫外线透射率是指玻璃幕墙对紫外线的透过率，应该尽量降低紫外线的透射；紫外线反射率则是指玻璃幕墙对紫外线的反射率，也应该尽量降低紫外线的反射，以保护室内的人员和物品免受紫外线的伤害。

综上所述，玻璃幕墙光学性能标准对于建筑的设计、选材和施工都有着重要的指导意义。

只有严格遵守这些标准，才能够确保玻璃幕墙具有良好的透光性、反射性和抗紫外线性能，从而为建筑提供良好的采光环境和舒适的居住体验。

希望各相关行业单位能够重视玻璃幕墙光学性能标准，不断提高幕墙产品的质量水平，为建筑行业的可持续发展做出积极贡献。

材料光学性能unit4-浙江大学材料物理性能笔记4.1.基本概论1）光介质材料能使光产生折射、反射或透射效应，以改变光线的方向、强度和位相，使光线按预定要求在材料中传播，简之，光介质材料就是传输光线的材料光功能材料：在电、声、磁、热、压力等外场作用下，材料的光学性能会发生变化，或者在光的作用下其结构和性能会发生变化，如发光材料、激光材料、光导材料、磁光材料、非线性光学材料等光波是一种波长很短的电磁波，由电场分量和磁场分量组成，两个分量彼此互相垂直并都垂直于波的传播方向波动学说：c=1/00με 0ε=8.85x1012-F/m 0μ=4πx107-H/m微粒学说：E=hv2）光和固体的相互作用0 =?T +? A +? R 光辐射能流率（单位为W/m2）：表示单位时间内通过单位面积的能量τ+ α+ρ = 1 τ为透射率（?T/ ?0）；α为吸收率（?A/ ?0）；ρ为反射率（?R/ ?0）3）光和原子、电子的相互作用固体材料中出现的光学现象是电磁辐射与固体材料中原子、离子或电子之间相互作用的结果。

其中最重要的两种作用是电子极化和电子跃迁电子极化：随着电场分量方向的改变，诱导电子云和原子核的电荷中心发生相对位移电子跃迁：电磁波的吸收和发射包含电子从一种能态跃迁到另一种能态的过程4）金属对可见光是不透明的：肉眼看到的金属颜色不是由吸收光的波长决定的，而是由反射光的波长决定的。

非金属材料对于可见光可能是透明的，也可能不透明。

折射：n= c/υ v=1/με n=1/00με大多数材料是非磁性的或磁性很弱r μ=1 n= r ε 透明介质的折射率是和材料的相对介电常数有关。

光和介质的相互作用主要就是介质中的电子在光波电场作用下作强迫振动。

绝缘体：σ->0 n->ε2/1r α->0 材料是透明的。

半导体：α=(1/ε2/1r )[σ/2w 0ε] 存在吸收，不透明。

金属材料：α= [σ/2w 0ε]，对光有强烈的吸收，不透明，反射比接近1，，光主要被表面反射，产生金属光泽。

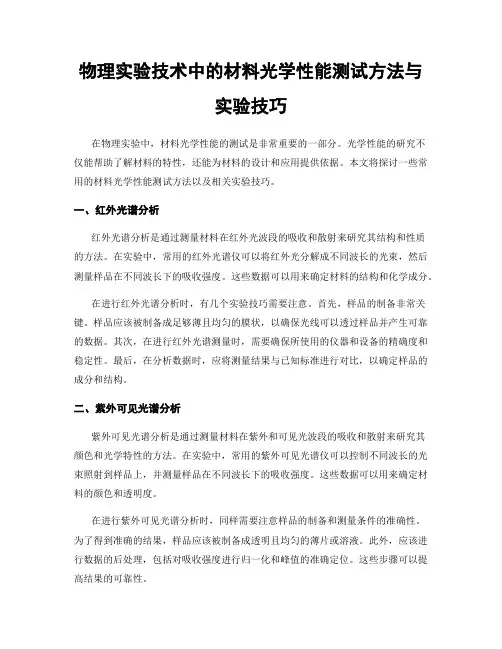

物理实验技术中的材料光学性能测试方法与实验技巧在物理实验中，材料光学性能的测试是非常重要的一部分。

光学性能的研究不仅能帮助了解材料的特性，还能为材料的设计和应用提供依据。

本文将探讨一些常用的材料光学性能测试方法以及相关实验技巧。

一、红外光谱分析红外光谱分析是通过测量材料在红外光波段的吸收和散射来研究其结构和性质的方法。

在实验中，常用的红外光谱仪可以将红外光分解成不同波长的光束，然后测量样品在不同波长下的吸收强度。

这些数据可以用来确定材料的结构和化学成分。

在进行红外光谱分析时，有几个实验技巧需要注意。

首先，样品的制备非常关键。

样品应该被制备成足够薄且均匀的膜状，以确保光线可以透过样品并产生可靠的数据。

其次，在进行红外光谱测量时，需要确保所使用的仪器和设备的精确度和稳定性。

最后，在分析数据时，应将测量结果与已知标准进行对比，以确定样品的成分和结构。

二、紫外可见光谱分析紫外可见光谱分析是通过测量材料在紫外和可见光波段的吸收和散射来研究其颜色和光学特性的方法。

在实验中，常用的紫外可见光谱仪可以控制不同波长的光束照射到样品上，并测量样品在不同波长下的吸收强度。

这些数据可以用来确定材料的颜色和透明度。

在进行紫外可见光谱分析时，同样需要注意样品的制备和测量条件的准确性。

为了得到准确的结果，样品应该被制备成透明且均匀的薄片或溶液。

此外，应该进行数据的后处理，包括对吸收强度进行归一化和峰值的准确定位。

这些步骤可以提高结果的可靠性。

三、激光衍射实验激光衍射实验是用于研究材料结构和表面形貌的重要方法。

在实验中，通过将激光束照射到样品上，并观察样品表面的激光衍射图案，可以推断出样品的结构和形貌特征。

这种实验技巧在材料科学、纳米技术和生物学等领域广泛应用。

在进行激光衍射实验时，需要注意保证激光的稳定性和定位精度。

此外，样品的制备也是关键的一步。

样品应该被制备成光滑且均匀的表面，以确保激光的衍射图案能够清晰可见。

在观察和记录激光衍射图案时，应注意使用适当的检测器和图像处理软件，以获取准确的数据和图像。

第六章纳米材料的光学性能第一节基本概念纳米材料的量子效应、大的比表面效应、界面原子排列和键组态的较大无规则等特性对纳米微粒的光学特性有很大影响，使纳米材料与同质的体材料有很大不同。

研究纳米材料光学特性的理论基础是量子力学，本章将不详述这种具体理论，但在了解纳米材料光学特性的过程中，经常会遇到以下几个概念，这里先作介绍。

一、激子激子(Exciton)可以简单地理解为束缚的电子-空穴对。

从价带激发到导带的电子通常是自由的，在价带自由运动的空穴和在导带自由运动的电子，通过库仑相互作用束缚在一起，形成束缚的电子-空穴对，就形成激子，电子和空穴复合时便发光，即以光子的形式释放能量，如图6-1所示。

根据电子和空穴相互作用的强弱，激子分为万尼尔（Wannier ）激子（松束缚）和弗仑克尔（Frenkel ）激子（紧束缚）。

在半导体、金属等纳米材料中通常遇到的多是万尼尔激子。

这种激子能量与波矢K 的关系可写为：)3,2,1(2)(2*22 n n R m K E K E g n（6-1）其中g E 为相应材料的能隙，**h e m m m 是电子和空穴的有效质量之和，*R 是激子的等效里德伯能量：eV 6.132* R , 是相对介电常数（有时直称为介电常数）， 是电子与空穴的折合质量，**111h e m m 。

如果（6-1）式中0 K ，则激子能量：)3,2,1()(2*n n R E K E g n（6-2）)(K E n 比能隙小，所以允许带间直接跃迁时，激子光吸收过程所需光子的能量比本征吸收要小，亦即在本征吸收限的长波方向存在与激子光吸收相对应的吸收过程。

图6-1 半导体激子及发光示意图由于激子的本征方程与类氢原子类似，激子的半径也是量子化的，最小的激子半径称之为激子玻尔半径，表示为：)nm (053.00 m a B（6-3）其中0m 是电子的静质量。

在半导体发光材料中，当材料体系的尺寸与激子玻尔半径相近时，就会出现量子限域效应，亦即系统中的能级出现一系列分立值，电子在能级出现量子化的系统中的运动受到了约束限制。

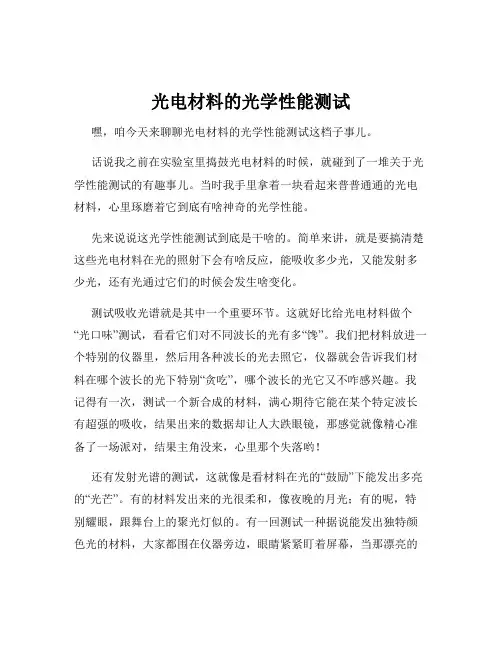

光电材料的光学性能测试嘿，咱今天来聊聊光电材料的光学性能测试这档子事儿。

话说我之前在实验室里捣鼓光电材料的时候，就碰到了一堆关于光学性能测试的有趣事儿。

当时我手里拿着一块看起来普普通通的光电材料，心里琢磨着它到底有啥神奇的光学性能。

先来说说这光学性能测试到底是干啥的。

简单来讲，就是要搞清楚这些光电材料在光的照射下会有啥反应，能吸收多少光，又能发射多少光，还有光通过它们的时候会发生啥变化。

测试吸收光谱就是其中一个重要环节。

这就好比给光电材料做个“光口味”测试，看看它们对不同波长的光有多“馋”。

我们把材料放进一个特别的仪器里，然后用各种波长的光去照它，仪器就会告诉我们材料在哪个波长的光下特别“贪吃”，哪个波长的光它又不咋感兴趣。

我记得有一次，测试一个新合成的材料，满心期待它能在某个特定波长有超强的吸收，结果出来的数据却让人大跌眼镜，那感觉就像精心准备了一场派对，结果主角没来，心里那个失落哟！还有发射光谱的测试，这就像是看材料在光的“鼓励”下能发出多亮的“光芒”。

有的材料发出来的光很柔和，像夜晚的月光；有的呢，特别耀眼，跟舞台上的聚光灯似的。

有一回测试一种据说能发出独特颜色光的材料，大家都围在仪器旁边，眼睛紧紧盯着屏幕，当那漂亮的光谱曲线出现时，整个实验室都响起了欢呼声，那场面，别提多激动了！透过率的测试也很关键。

想象一下，光要穿过这些材料，就像人要穿过一道门，我们得看看这门是让光畅通无阻呢，还是会把光给挡住一部分。

有一次测试一个看似透明的材料，本以为光通过它会毫无阻碍，结果发现它在某些波长居然是个“小气鬼”，把光扣下了不少，这可让我们的研究计划得重新调整。

反射率的测试也不能少。

材料对光的反射就像镜子反射光线一样，有的反射得多，有的反射得少。

我曾经测试过一个表面看起来很光滑的材料，以为它的反射率会很高，结果却发现它是个“低调派”，反射的光比预想的少很多，这让我对它的光学特性有了全新的认识。

在进行这些测试的过程中，可不能马虎。

纳米材料对光学性能的影响在纳米科技的领域中，纳米材料对光学性能的影响已经引起了广泛的关注和研究。

纳米材料具有特殊的物理、化学和光学性质，使其在光学器件和应用中发挥着重要的作用。

本文将探讨纳米材料对光学性能的影响，并介绍一些相关的研究成果和应用领域。

一、纳米材料的光学性质纳米材料具有与其尺寸相关的特殊光学性质，这主要是由于量子尺寸效应引起的。

当材料尺寸缩小到纳米级别时，电子和光子之间的相互作用受到限制，产生了一些独特的现象。

1. 光学吸收纳米材料在光学吸收上表现出与体材料不同的特性。

由于尺寸效应的存在，纳米材料的能带结构发生变化，会导致吸收峰的位置和强度发生变化。

此外，纳米材料的表面积大大增加，使得其与光的相互作用增强，从而提高了吸收效率。

2. 光散射纳米材料的尺寸与光波长相接近，因此能够有效地散射光。

纳米颗粒或纳米结构中的电子与光波发生相互作用，使光线改变方向，从而出现散射现象。

纳米材料的散射特性常用于制备抗反射膜和散射增白剂等。

3. 表面增强拉曼散射（SERS）纳米材料表面的等离子共振效应使得光信号在表面上得到选择性放大，可以使弱的分子振动信号得到很强的增强。

这种现象被称为表面增强拉曼散射（SERS），在纳米材料的应用中有广泛的应用。

二、纳米材料在光学器件中的应用随着纳米科技的快速发展，纳米材料在光学器件中的应用得到了广泛的关注和探索。

下面将介绍几个典型的应用领域。

1. 光伏领域纳米材料在光伏领域中的应用非常重要。

纳米结构材料具有高比表面积和卓越的光特性，可应用于光伏器件的增强和提高。

纳米材料的吸收特性和光散射效应能够提高光伏器件的光吸收效率和光电转换效率。

2. 光催化领域纳米材料在光催化领域中具有很高的应用价值。

纳米材料的特殊性质使其光催化活性得到显著改善。

纳米光催化剂具有高比表面积、可调节的能带结构和可控的形貌结构，增强了光催化反应的效果。

纳米材料的应用在环境治理和能源领域有着广阔的前景。

纳米尺度下材料的光学性能测试方法介绍引言：随着纳米技术的快速发展，纳米材料的特殊性质和应用潜力引起了广泛的关注。

光学性能作为纳米材料研究的重要指标之一，对于了解和优化材料的光学性质具有重要意义。

本文将介绍几种常见的纳米尺度下材料光学性能测试方法，包括吸收光谱、荧光光谱、拉曼光谱和表面等离子共振。

一、吸收光谱吸收光谱是一种常用的光学性能测试手段，用于研究材料对特定波长光的吸收现象。

通过测量样品在不同波长下的吸收与透射能力，可以获得材料的吸收光谱图像。

纳米材料在可见光到紫外光（UV-Vis）范围内具有明显的吸收特性。

该方法可以提供材料的吸收峰位置、光吸收强度以及材料吸收特性的变化趋势等信息。

常见的仪器有紫外可见分光光度计（UV-Vis spectrophotometer）和纳米颗粒浓度测定仪等。

二、荧光光谱荧光光谱是通过激发材料后，测量材料发射的荧光光的强度和波长的变化。

纳米材料常常表现出独特的荧光特性，如量子点和量子棒等。

纳米材料的荧光发射峰位可通过荧光光谱进行测量和分析。

荧光光谱可以提供材料的发光峰位、发射光谱的峰值位置以及荧光效率的信息。

三、拉曼光谱拉曼光谱是一种分析材料结构和化学成分的光学测试方法。

该方法通过测量散射光的频率差，分析与分子振动频率相关的信息，获得具体的化学成分和结构特征。

拉曼光谱的优点是无需特殊样品处理，不容易产生物质表面改变和降解。

在纳米材料的研究中，拉曼光谱被广泛应用于表征材料颗粒的尺寸、结构、形貌以及表面纯度。

常见的仪器有激光拉曼光谱仪等。

四、表面等离子共振表面等离子共振（Surface Plasmon Resonance, SPR）是一种基于金属表面等离子共振现象的光学测试手段。

该方法利用金属薄膜的表面等离子体激元模式产生共振吸收或散射现象，测量材料吸附和解吸过程中的光学性质变化。

纳米材料表面的等离子共振现象对应不同波长，通过测量共振角度变化，可以获得材料表面性质的信息。

材料表面粗糙度对光学性能的影响光学性能是材料表面粗糙度一个重要的影响因素。

粗糙的表面会导致光线的散射，从而降低材料的透明度和反射率。

因此，对于需要高光学性能的材料来说，控制表面粗糙度是非常重要的。

首先，让我们来了解一下表面粗糙度是如何定义的。

表面粗糙度是指材料表面不平整或凹凸不平的程度。

一般来说，表面粗糙度可以通过光学显微镜、扫描电子显微镜或轮廓仪等设备来进行测量。

通常，表面粗糙度可以用R_a值来表示，它是指表面上微小不规则起伏的平均高度。

表面粗糙度对光学性能的影响可以从两个方面来讨论：透明度和反射率。

首先，让我们来看透明度。

对于透明材料来说，表面粗糙度会导致光线的散射。

当光线通过粗糙表面时，会在不同的角度上散射，这会导致光线在材料内部的传输受阻。

因此，表面越粗糙，材料的透明度越低。

这对于需要高透明度的材料来说是一个重要的考虑因素，比如用于光学器件或光导纤维等。

其次，让我们来看反射率。

光线在材料表面反射的比例取决于表面的粗糙度。

当光线照射在粗糙表面上时，光线会被表面的不规则起伏所反射，从而导致反射率的增加。

因此，表面粗糙度越大，反射率就越高。

这对于需要低反射率的光学元件来说是一个重要的问题，因为高反射率可能会影响光学系统的性能，比如在激光器、太阳能电池等应用中。

除了透明度和反射率，表面粗糙度还可能对光学系统的成像能力产生影响。

当光线通过粗糙的表面时，由于散射的影响，图像的分辨率可能会降低。

这在显微镜或光学相机等成像设备中是一个很重要的问题。

表面粗糙度降低图像的清晰度和细节，从而影响被观察目标的识别和分析。

因此，对于需要高光学性能的材料来说，控制表面粗糙度是必要的。

研究人员已经提出了许多方法来改善材料的表面粗糙度，比如化学抛光、机械打磨和电子束加工等。

这些方法可以控制表面的形貌和粗糙度，从而提高光学性能。

此外，还有一些表面涂层可以帮助减小表面粗糙度，提高透明度和降低反射率。

总结起来，材料表面粗糙度对光学性能具有重要的影响。

纳米材料的光学性能和应用一、纳米材料概述随着科技的不断发展，纳米技术越来越受到人们的关注。

纳米材料是指尺寸在纳米级别（10^-9m）的物质，具有独特的物理、化学、生物等性质。

纳米材料的应用领域非常广泛，从电子、医学、环境到能源等等，都有着巨大的潜力。

二、纳米材料的光学性能1. 纳米材料的表面增强拉曼光谱纳米材料的表面增强拉曼光谱（Surface Enhanced Raman Scattering，SERS）是指在金属或半导体纳米结构表面上，某些分子或化学物质的振动和转动对应的光谱线强度被增强的现象。

这种增强效应非常强，相当于将样品浓度增加了10^6倍以上。

SERS技术有着广泛的应用前景，例如在生物医学检测、环境检测、食品安全等领域。

2. 纳米材料的荧光性质纳米材料通常具有较高的荧光量子产率、宽发射光谱范围、较长的荧光寿命等特点，这使得它们在生物荧光探针等方面有着广泛的应用。

例如，在医学领域中，纳米材料可以被用作生物成像技术的探针，帮助医生更好地观察患者体内的某些生物分子或细胞。

3. 纳米材料的表面等离子体共振现象表面等离子体共振（Surface Plasmon Resonance，SPR）是指金属纳米颗粒在其表面激发的一种电磁波振荡现象。

这种现象对应的吸收和散射光谱在可见光区域内非常强，可以被用于生物分子、化学物质的检测、研究等领域。

例如，在医学领域中，SPR技术可以用于生物分子的相互作用研究。

三、纳米材料的应用1. 生物、医学领域纳米材料可以作为生物成像技术的探针，从而帮助医生更好地观察患者体内的某些生物分子或细胞。

例如，在癌症治疗领域中，纳米材料可以被用于靶向治疗，使药物更准确地作用于肿瘤细胞，从而避免对正常细胞的损伤。

2. 环境保护领域纳米材料可以被用于吸附、分解大气污染物、有害物质等环境问题中，促进环境清洁化。

例如，纳米氧化铁可以用于水中污染物的去除，超细颗粒二氧化钛可以用于空气净化。

3. 能源领域纳米材料可以被应用于太阳能电池、生物质能源等领域，使其性能得到提高。

光学级coc材料光学级COC材料（Cyclic Olefin Copolymer）是一种具有优异光学性能的高性能工程塑料。

它具有低吸水性、低吸湿性和低气体渗透性等特点，因此被广泛应用于光学领域。

光学级COC材料具有优异的透明度和光学性能，其折射率在1.5左右，接近玻璃的折射率。

这使得它成为制造高精度光学元件的理想选择。

与其他光学塑料相比，光学级COC材料具有更低的色散性能，能够减少光线的色差，提高光学系统的成像质量。

在光学领域中，光学级COC材料广泛应用于制造高精度光学透镜、光学滤光片、光学棱镜等光学元件。

由于其优异的光学性能和稳定性，光学级COC材料在光学通信、光学仪器、光学传感等领域展示出巨大的应用潜力。

光学级COC材料不仅具有优异的光学性能，还具有良好的物理性能。

它具有较高的热稳定性和耐化学性，能够在较宽的温度范围内保持其光学性能和机械性能。

此外，光学级COC材料还具有较低的线膨胀系数和低的内应力，能够减少光学元件的变形和失真。

光学级COC材料的加工性能也非常优异。

它具有良好的流动性和成型性，可通过注塑成型、压热成型等方法加工成各种形状的光学元件。

光学级COC材料还可通过热压成型、真空蒸发镀膜等工艺进行表面处理，进一步提高光学元件的性能。

值得一提的是，光学级COC材料还具有较低的生产成本。

相比于传统的光学材料如玻璃、PMMA等，光学级COC材料具有更低的材料成本和加工成本，能够满足不同应用场景的需求。

除了光学领域，光学级COC材料还被广泛应用于医疗器械、电子产品等领域。

在医疗器械方面，光学级COC材料可用于制造高精度医疗器械如注射器、输液器、人工关节等。

在电子产品方面，光学级COC材料可用于制造高精度显示屏、触摸屏等。

光学级COC材料是一种具有优异光学性能和物理性能的高性能工程塑料，在光学领域具有广泛的应用前景。

它的低折射率、低色散性能以及优异的加工性能，使其成为制造高精度光学元件的理想选择。

半导体材料光学性能测试方法
在半导体中。

最主要的吸收过程是电子由价带向导带的跃迁所引起的光吸收，称为本征吸收或基本吸收，这种吸收伴随着电子-空穴对的产生，使半导体的电导率增加，即产生光电导。

显然，引起本征吸收的光子能量必须等于或大于禁带宽度，即E>hν=Eg。

对应的波长称为本征吸收限。

根据上式，可得出本征吸收长波限的公式为射线（光）的能量由E＝hν确定，其中h为普朗克常量，ν射线的频率，λ为波长，公式中叫做吸收边，而C=νλ,所以E=h ν=hC/λ=1240/λ。

吸收系数对光子能量（或波长）的依赖关系称为吸收谱。

本征吸收边可在吸收谱中明显地表现出来。

吸收系数曲线在短波端陡峭地上升，是半导体吸收谱突出的一个特点。

它标志着本征吸收的开始。

通常把吸收边附近的吸收谱称为吸收边（也有文章中硕士吸收限）。

它相应于电子由价带顶附近到导带底附近的跃迁。
