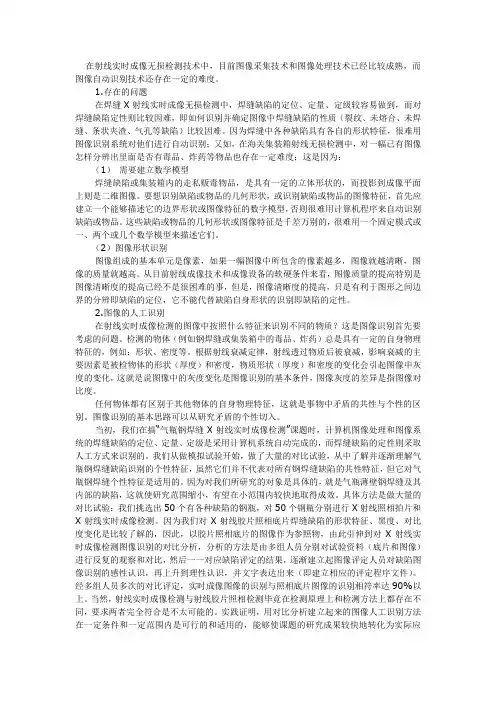

在射线实时成像无损检测技术中，目前图像采集技术和图像处理技术已经比较成熟，而图像自动识别技术还存在一定的难度。
1.存在的问题在焊缝X射线实时成像无损检测中，焊缝缺陷的定位、定量、定级较容易做到，而对焊缝缺陷定性则比较因难，即如何识别并确定图像中焊缝缺陷的性质（裂纹、未熔合、未焊缝、条状夹渣、气孔等缺陷）比较因难。
因为焊缝中各种缺陷具有各自的形状特征，很难用图像识别系统对他们进行自动识别；又如，在海关集装箱射线无损检测中，对一幅已有图像怎样分辨出里面是否有毒品、炸药等物品也存在一定难度；这是因为：（1）需要建立数学模型焊缝缺陷或集装箱内的走私贩毒物品，是具有一定的立体形状的，而投影到成像平面上则是二维图像。
要想识别缺陷或物品的几何形状，或识别缺陷或物品的图像特征，首先应建立一个能够描述它的边界形状或图像特征的数字模型，否则很难用计算机程序来自动识别缺陷或物品。
这些缺陷或物品的几何形状或图像特征是千差万别的，很难用一个固定模式或一、两个或几个数学模型来描述它们。
（2）图像形状识别图像组成的基本单元是像素，如果一幅图像中所包含的像素越多，图像就越清晰，图像的质量就越高。
从目前射线成像技术和成像设备的软硬条件来看，图像质量的提高特别是图像清晰度的提高已经不是很困难的事，但是，图像清晰度的提高，只是有利于图形之间边界的分辨即缺陷的定位，它不能代替缺陷自身形状的识别即缺陷的定性。
2.图像的人工识别在射线实时成像检测的图像中按照什么特征来识别不同的物质？这是图像识别首先要考虑的问题。
检测的物体（例如钢焊缝或集装箱中的毒品、炸药）总是具有一定的自身物理特征的，例如：形状、密度等。
根据射线衰减定律，射线透过物质后被衰减，影响衰减的主要因素是被检物体的形状（厚度）和密度，物质形状（厚度）和密度的变化会引起图像中灰度的变化，这就是说图像中的灰度变化是图像识别的基本条件，图像灰度的差异是指图像对比度。
任何物体都有区别于其他物体的自身物理特征，这就是事物中矛盾的共性与个性的区别。
城市轨道交通安检设施之X射线机一、X射线机的基本原理X射线机俗称“X光机”，是一种用来产生X射线的设备，其主要用途是在不破坏物体的前提下探测物体的内部结构。
目前，我国城市轨道交通车站配备的X射线机为通道式X射线机，也称为固定式X射线机。
它主要由控制面板、检验箱、X射线发射器、显示屏、传送带、一个或多个紧急停止按钮、安全防护帘、行李滑道等部分组成。
它是借助于输送带将被检查物品送入X射线检查通道而完成检查的电子设备。
物品进入X射线检查通道，将阻挡包裹检测传感器，检测信号被送往系统控制部分，产生X射线触发信号，触发X射线的射线源发射X射线束。
X射线束穿过输送带上的被检物品，被被检物品吸收，最后轰击安装在通道内的半导体探测器。
探测器把X射线转变为信号，这些很弱的信号被放大，并经信号处理机箱做进一步处理，结果通过显示屏显示出来。
被检物品无论包有几层，X射线都能穿透，一层层地将包内的物品显示出来。
由于X射线具有很强的穿透能力，对人体有伤害，因此用于安全检查的X射线探测设备采用微剂量的X射线源，且常不连续发射。
每次检查，X射线的剂量不超过1 mR（毫伦），这样不仅可以保证工作人员的安全，还保证了被检物品的安全。
安检人员通过显示屏直接观察和分析物品内部结构及形状，把伪装在行李、包裹、公文箱、食品罐头、电子器材、儿童玩具等各类物品中的危险物品检查出来。
由于X射线机能显现包装内物品的结构图像，因此它在安检中占有非常重要的地位，目前仍是安检工作使用的主要器材。
二、X射线机的操作与维护1、X射线机的操作（1）开机前检查紧急按钮，确保紧急按钮处于复位状态；确保传送通道内无任何物品，确保X射线机周围没有任何物品；检查通道入口和出口处用于防止X射线泄漏的安全防护帘是否完好，如有损坏，须立即更换；检查传送带是否完好，带上是否有危害被检物品的尖刺和污迹；检查操作台锁是否有被未经许可的人损坏的迹象；检查所有盖板是否均已盖好；检查设备的接地线是否连接完好。

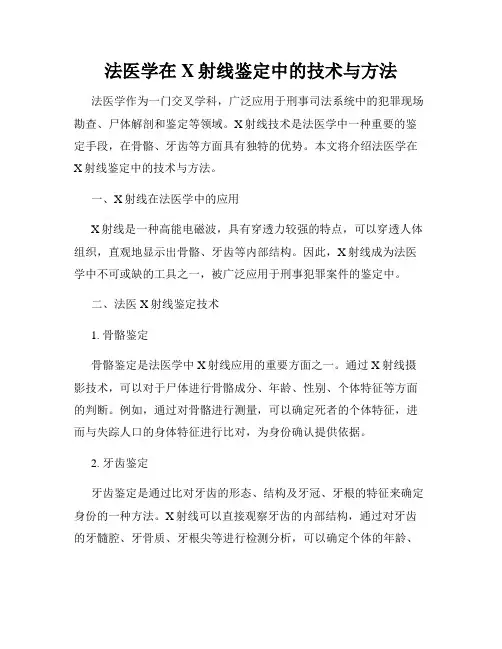

法医学在X射线鉴定中的技术与方法法医学作为一门交叉学科，广泛应用于刑事司法系统中的犯罪现场勘查、尸体解剖和鉴定等领域。
X射线技术是法医学中一种重要的鉴定手段，在骨骼、牙齿等方面具有独特的优势。
本文将介绍法医学在X射线鉴定中的技术与方法。
一、X射线在法医学中的应用X射线是一种高能电磁波，具有穿透力较强的特点，可以穿透人体组织，直观地显示出骨骼、牙齿等内部结构。
因此，X射线成为法医学中不可或缺的工具之一，被广泛应用于刑事犯罪案件的鉴定中。
二、法医X射线鉴定技术1. 骨骼鉴定骨骼鉴定是法医学中X射线应用的重要方面之一。
通过X射线摄影技术，可以对于尸体进行骨骼成分、年龄、性别、个体特征等方面的判断。
例如，通过对骨骼进行测量，可以确定死者的个体特征，进而与失踪人口的身体特征进行比对，为身份确认提供依据。
2. 牙齿鉴定牙齿鉴定是通过比对牙齿的形态、结构及牙冠、牙根的特征来确定身份的一种方法。
X射线可以直接观察牙齿的内部结构，通过对牙齿的牙髓腔、牙骨质、牙根尖等进行检测分析，可以确定个体的年龄、性别、种族以及牙齿的状况等信息。
牙齿鉴定在火灾、交通事故等人身伤害事件中有着广泛的应用。
3. X射线透视X射线透视是一种常见的法医学应用技术，可以通过X射线的穿透性，观察到人体内部的异物、骨折等情况。
例如，在法庭上，法医通过X射线透视技术可以在不伤及封存证据的情况下，获取被告体内的毒品包裹等相关证据。
三、法医学X射线鉴定方法1. X射线摄影X射线摄影是通常使用的一种法医X射线鉴定方法。
通过将被鉴定物品或尸体放置在X射线机的射线束下，触发射线的发射，然后通过探测器接收射线束穿过物体后所积累的信息，进而生成X射线影像。
2. CT扫描计算机断层扫描（CT扫描）是一种高级的X射线成像技术。
通过不同角度的连续X射线扫描，可以获取被鉴定物体的三维结构，提供更详细的图像信息。
CT扫描在法医学中广泛应用于尸体解剖、骨骼结构鉴定等方面。

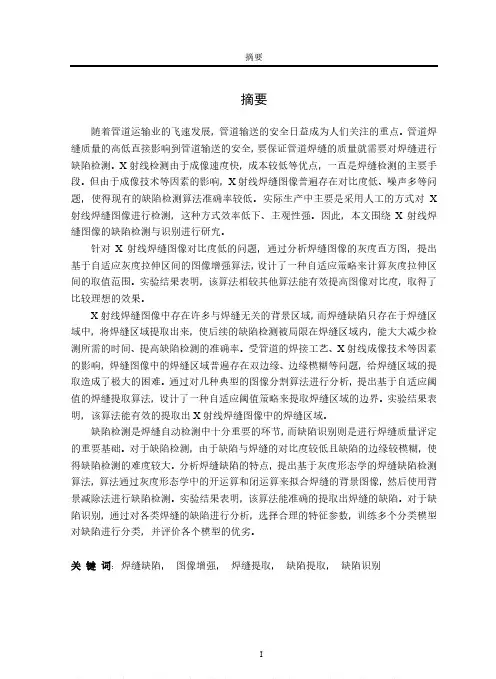

摘要摘要随着管道运输业的飞速发展，管道输送的安全日益成为人们关注的重点。
管道焊缝质量的高低直接影响到管道输送的安全，要保证管道焊缝的质量就需要对焊缝进行缺陷检测。
X射线检测由于成像速度快，成本较低等优点，一直是焊缝检测的主要手段。
但由于成像技术等因素的影响，X射线焊缝图像普遍存在对比度低、噪声多等问题，使得现有的缺陷检测算法准确率较低。
实际生产中主要是采用人工的方式对X 射线焊缝图像进行检测，这种方式效率低下、主观性强。
因此，本文围绕X射线焊缝图像的缺陷检测与识别进行研究。
针对X射线焊缝图像对比度低的问题，通过分析焊缝图像的灰度直方图，提出基于自适应灰度拉伸区间的图像增强算法，设计了一种自适应策略来计算灰度拉伸区间的取值范围。
实验结果表明，该算法相较其他算法能有效提高图像对比度，取得了比较理想的效果。
X射线焊缝图像中存在许多与焊缝无关的背景区域，而焊缝缺陷只存在于焊缝区域中，将焊缝区域提取出来，使后续的缺陷检测被局限在焊缝区域内，能大大减少检测所需的时间、提高缺陷检测的准确率。
受管道的焊接工艺、X射线成像技术等因素的影响，焊缝图像中的焊缝区域普遍存在双边缘、边缘模糊等问题，给焊缝区域的提取造成了极大的困难。
通过对几种典型的图像分割算法进行分析，提出基于自适应阈值的焊缝提取算法，设计了一种自适应阈值策略来提取焊缝区域的边界。
实验结果表明，该算法能有效的提取出X射线焊缝图像中的焊缝区域。
缺陷检测是焊缝自动检测中十分重要的环节，而缺陷识别则是进行焊缝质量评定的重要基础。
对于缺陷检测，由于缺陷与焊缝的对比度较低且缺陷的边缘较模糊，使得缺陷检测的难度较大。
分析焊缝缺陷的特点，提出基于灰度形态学的焊缝缺陷检测算法，算法通过灰度形态学中的开运算和闭运算来拟合焊缝的背景图像，然后使用背景减除法进行缺陷检测。
实验结果表明，该算法能准确的提取出焊缝的缺陷。
对于缺陷识别，通过对各类焊缝的缺陷进行分析，选择合理的特征参数，训练多个分类模型对缺陷进行分类，并评价各个模型的优劣。
■识别X射线图像的主要方法
对于图像的识别，从理论上讲，就是通过观察其在显示器上显示的颜色和形状来判断，而实际操作过程中可能会遇到更多的问题。
图像的识别方法多种多样，最主要的是靠平时的经验积累。
在正常情况下图像的识别主要是靠：1、颜色的判断；2、形状的判断；3、放大键的使用；4、功能键的使用。
1、整体判读法：具体来说就是由中间到四周整幅图像进行判读。
观察图像的每个细节，判读图像中的物品是否相联系，有无电源、导线、定时装置、起爆装置和可疑物品。
2、颜色分析法：即根据X射线机对物质颜色的定义，通过图像呈现的颜色来判断物体的性质。
3、形状分析法：即通过图像中物体的轮廓判断物体。
有些物品虽然X射线穿不透，但轮廓清晰，可直接判断其性质。
4、功能键分析法：具体来说就是充分利用功能键的分析功能对图像进行综合分析比较。
反转键有利于看清颜色较浅物品的轮廓，有机物／无机物剔除键有利于判断物品的性质
5、重点分析法：具体来说就是抓住图像中难以判明性质、射线穿不透的物体，有疑点的地方重点分析。
主要针对于液体、配件、电子产品的检查。
6、对称分析法：具体来说就是根据图像中箱包结构特点找对称点，主要针对箱包结构中不对称的点状物体或线装物进行分析比较，发现可疑物。
7、共性分析法：即举一反三法，抓住某个物体的结构特征来推断其它同类物品。
8、特征分析法：即结构分析法，抓住某个物体的结构中的一些特征进行判断。
9、联想分析法：即通过图像中一个可判明的物品来推断另一个物品。
10、观察分析法：即通过观察旅客来判断其所携带物品。
11、常规分析法：即图像中显示的物品违反常规。
12、排除法：即排除已经判定的物品，其它物品需要重点分析检查。
13、角度分析法：即联想物品各种角度的图像特征加以分析判断。
14、综合分析法：即利用上述方法中的几种同时对图像进行判读。
在实际的X射线机检查岗位工作时，可单独或综合利用上述14种识别X射线图像方法来帮助检查员识别X光机图像。
上述的14种识别X射线图像的方法互相之间并非相互独立，而是互相关联互为补充的。
判图时应做到有机的结合。
同时，要求工作人员在实践中要多学习、多积累，不断增加自己的实际操作经验。
■X射线机检查员在识别一幅X光机图像时应做到：
1．从图像中间向周围进行判别；
2．按照图像颜色的不同来进行判别；
3．按照图像所呈现的层次来进行判别；
4．结合图像辨别方法来辅助进行判图。
图像模糊不清无法判断物品性质的，可换角度重新过包；
发现似有电池、导线、钟表、粉末状、块状、液体状、枪弹状物及其他可疑物品的，应采用综合分析结合重点分析等方法；
发现有容器、仪表、瓷器等物品的，应在利用功能键辅助帮助分析的情况下进一步识别，如仍不能确定性质，应结合开箱(包)检查；
照相机、收音机、录音录像机及电子计算机等电器的检查，应仔细分析内部结构是否存在异常，如存在异常或不能判明性质的物质，应结合开箱(包)检查；
如遇旅客声明不能用X射线机检查的物品时，应按相应规定或情况处理，在了解情况后，如可以采用X射线机进行检查时，应仔细分析物品的内部结构是否存在异常。
■对可能隐含危险品的物品和货物进行识别
以下物品为可能隐含有危险品的一些物品，安检人员应在检查工作中加强识别。
◆野营设备:可能含易燃气体(丁烷、丙烷等)、易燃液体(煤油、汽油等)或易燃固体(已胺、火柴等)。
◆探险设备:可能含爆炸品(信号弹)、易燃液体(汽油)、易燃气体(野营燃气)或其他危险物品。
◆热气球:可能含易燃气体的钢瓶、灭火器、内燃机、电池等。
◆诊断标本:可能含感染性物质。
◆潜水设备:可能含压缩气体(例如空气或氧气)的钢瓶。
也可能含高强度的潜水灯，在空气中开启能放出极大的热量，为了运输安全，灯泡或电池应保持断路。
◆钻探和采掘设备:可能含爆炸品或其他危险物品。
◆敞口液氮容器:可能含常压液氮。
只有在包装以任何方向放置液氮都不会流出的情况下，才不受限制。
◆冷冻胚胎:可能装有冷冻液化气体或干冰。
◆摄影组和宣传媒介设备:可能含爆炸品烟火设置、装有内燃机发电机、湿式电池、燃料、发热物品等。
◆摄影用品:可能含达到指标的各种危险物品，尤其是加热装置、易燃液体、易燃固体、氧化剂、毒害品或腐蚀品。
◆实验室设备、化学品:可能含达到指标的任何危险物品，尤其是易燃液体、易燃固体、氧化剂、毒害品或腐蚀品。
◆赛车或摩托车队的设备:可能含引擎、化油器或含燃料或残余燃料的油箱、湿式电池、易燃气溶胶、硝基甲烷或其他汽油添加剂、压缩气体钢瓶等。
◆修理箱:可能含有机过氧化物、易燃的粘合剂、碱性溶剂的油漆、树脂等。
◆工具箱:可能含爆炸品(射钉枪)、压缩气体钢瓶或气溶胶、易燃气体(丁烷气瓶或火炬)、易燃粘合剂或油漆、腐蚀性液体等。
第二章X射线机图像颜色的定义
■X射线安检仪图像颜色定义
物品经过X射线的穿射后，X射线设备按照物质等效原子序数范围，赋予给物品一定的颜色，并在显示器显示。
在显示器显示的图像从广义上分类共有4类：1、橙色；2、蓝色；3、绿色；4、红色。
X射线设备对等效原子序数小于10的有机物赋予橙色，对等效原子序数大于18的无机物赋予蓝色，对介于两类材料之间的物质或这两类材料的混合物赋予绿色。
◆红色——非常厚、X射线穿不透的物体。
图像能显示为红色的物体主要是密度大或体积厚的物体。
因为密度较大，体积较厚将会严重削弱X射线的穿透，X射线无法有效的穿透物体，就会使探测板无法正常接收X射线。
这时探测板将向CAG板发出信号，经过DSP、ALU和VGA板处理后，将以定义为红色的图像显示在显示器上。
◆橙色——有机物，(原子序数小于10的物质)。
橙色表示有机物在显示器上显示的颜色，有机物就是指我们平时所说的水、油、炸药、油漆和香蕉水等物体。
在三品检查仪中规定有机物是指由原子序数小于10的化学元素组成的物体，这些物体主要是由氢、碳、氮和氧组成。
无论任何物质只要其组成元素中大部分的元素是有这4种元素组成，则显示在显示器上的图像颜色均为橙黄色、暗黄色和土黄色。
对有机物的观察最主要是根据其所显示的形状和颜色来判断，由于有机物数量繁多，形状多样，相似性多，所以判断起来比较麻烦。
举例：炸药，尤其是TNT炸药，其形状和显示的颜色与肥皂极为相似，判断起来颇为困难，这时就要求操作人员不但了解其形状和显示颜色，
还要根据它周围所在的物品来判断（包装造型、有没有雷管等）。
另外各种油类放在相同的容器内显示的图像颜色也差不多。
◆绿色——混合物，(原子序数在10—17之间的物质)，包括有机物与无机物的重叠部分。
绿色为混合物的颜色，主要的物质为铝、硅。
三品检查仪将混合物定义为原子序数在10—17之间的物质。
另外无机物与有机物的重叠也可能显示为绿色。
这时就需要用S/E无机物与有机物剔除键来剔除关判断物体。
◆蓝色——无机物，(原子序数大于10的物质)。
蓝色为无机物的颜色，如铁、铜、锌、钢等都为无机物，对于物体主要指刀枪等。
在三品检查仪中定义的无机物为由原子序数大于18的元素组成的物质为无机物。
无机物中常见的危险品主要是刀枪。
由于无机物的密度由小到大相关甚远，所以蓝色又按密度由小到大分为浅蓝色、蓝色和深蓝色。
观察无机物的最好办法是用黑白显示器观察，因为黑白显示器显示的颜色比较单一，只是灰度不同，更有利于看清楚物体的形状，正好适合对刀枪的检查。
