建设工程质量施工标准化图集(212页,图文丰富)

建筑施工质量标准化图册（土建安装样板）中建八局施工质量标准化图册，第一部分土建内容包括钢筋工程、模板工程、混凝土工程、砌筑工程、防水工程；第二部分安装内容包括给排水及水暖工程、建筑电气工程；第三部分为样板展示，三维做法照片丰富。

第一部分土建1钢筋直螺纹连接一、操作要点1、钢筋下料要求端部平整，不得有马蹄形或挠曲，不得用气割下料，可现场用砂轮锯或无齿锯下料。

2、加工钢筋螺纹时，应采用水溶性切削润滑液；不得用机油润滑液或不加润滑液套丝。

3、自检合格的丝头，应由质检员随机抽样进行检验，以一个工作班加工的丝头为一个验收批，随机抽检 10%，当合格率小于 95%时，应加倍抽检，复检中合格率仍小于 95%时，应对全部丝头进行逐个检验。

合格者方可使用。

4、加工的钢筋丝头的直径和长度应用螺纹量规检查，已检验合格的丝头，应戴上保护帽加以保护。

标准型接头的丝头有效螺纹长度应不小于 1/2 连接套筒长度，且允许误差为+2P。

5、钢筋规格与连接套筒的规格一致，钢筋螺纹的型式、螺距、螺纹外经应与连接套筒匹配。

并确保钢筋连接套筒的丝扣干净、完好无损。

6、连接钢筋时应对准轴线将钢筋拧入连接套筒，接头拼接完成后，应使两个丝头在套筒中央位置互相顶紧，两端外露丝扣不超过 2 个完整丝扣。

7、为了防止接头漏拧，每个接头拧紧之后，一定要在接头上做红漆标记，不合格的做白色标记以便检查。

二、质量效果2墙柱板钢筋定位一、操作要点1、据图纸及规范要求，绘制梯形定位筋、柱钢筋定位框、马镫、水泥撑等加工图，由技术负责人审核后加工制作或购置成品。

2、钢筋绑扎前，应先对竖向钢筋进行调直、校正到位。

墙体钢筋与梯形筋的梯档筋需绑扎固定，竖向梯形筋设置间距不大于 2 米且每段墙不少于 2 个，梯形筋位置宜避开钢筋搭接长度范围内。

3、墙体钢筋网片绑扎完毕后，即可加设水泥撑和保护层垫块，水泥撑与墙体钢筋用绑丝绑牢，间距不宜超过 80cm，梅花形布置（或设水平梯子筋，间距不大于 2 米且每段墙不少于 2 个）；保护层垫块均匀固定在钢筋网片上，间距不超过100cm。

建筑与安装工程全套质量标准化图集1材料、半成品、成品现场标识钢筋、水泥、砖（砌块）、砂石等原材料进场后应分类堆放整齐，按批进行验收。

现场所有原材料及半成品、成品、周转材料均应设置标识牌，标识牌应标明进场时间和数量、材料名称和规格型号、验收人员、验收结论（合格、不合格）。

2现场实体标识2.1 检验批标识要求砌体、混凝土等实体工程应按检验批进行验收，并在相应构件明显部位设置验收标识，标明施工人员、验收人员、验收日期及验收情况（参加人员、时间、结论）。

2.2 标高轴线要求建筑物出±0.00后，所有外墙大角处均应用红油漆将标高、轴线清晰标出，每层应及时弹出50线或1m线。

3桩基工程3.1 桩顶嵌固长度不满足时的处理桩嵌入承台内的高度应符合设计要求，钢筋外露长度满足设计要求。

嵌入承台部分的桩侧泥皮应清理干净（见图）。

当桩顶标高略低于设计标高时，应将桩侧做成“锅底”状，侧边用水泥砂浆粉刷，确保有效桩头伸出锅底大于5cm。

3.2 钢筋锚固长度不够时的处理（3）桩顶纵向主筋应调直，锚入承台长度应符合设计要求，当长度不足时，应双面焊接接长（见图1）。

预应力管桩灌芯混凝土的锚固钢筋应与水平面成75度夹角或按照设计要求。

3.3 桩位偏差标识图1：垫层上应标出柱、墙等主体结构的构件位置图2：桩头上应标出桩位中心及桩位偏差4主体结构钢筋工程4.1 钢筋保护层垫块1、当楼板分布钢筋直径小于10mm时，钢筋保护层采用砼、塑料或钢筋支架间隔件。

不得使用现场制作的砂浆垫块。

楼面钢筋垫块间距：当钢筋直径6.5mm时，不大于500mm。

钢筋直径8mm时，不大800mm；钢筋直径10mm及以上时采用砼或金属间隔件间距，不大800mm；悬挑板位置保护层间距不大于500mm。

4.2 基础钢筋保护层垫块基础承台钢筋保护层垫块应采用不低于C30的混凝土制作4.3 墙板钢筋保护层垫块及支撑3、剪力墙采用定型的带卡槽的混凝土支撑，控制钢筋保护层厚度和模板的空间尺寸。

目录前言 (3)第一章木模板工程标准工艺及施工要点 (4)一、测量放线 (4)二、墙柱模板 (6)三、梁板模板 (13)四、预留洞口模板 (17)五、楼梯模板 (18)六、吊模施工 (20)七、模板支撑系统 (21)八、模板拆除要求 (23)第二章铝模工程标准工艺及施工要点 (24)一、测量放线 (25)二、模板安装 (25)三、铝模拆除 (35)四、细部结构展示 (37)五、脱模质量展示 (38)第三章钢筋工程标准工艺及施工要点 (39)一、钢筋加工 (40)二、钢筋连接 (43)三、钢筋绑扎 (48)第四章混凝土工程标准工艺及施工要点 (55)1一、混凝土浇筑前准备 (56)二、混凝土浇筑 (56)第五章砌体工程标准工艺及施工要点 (67)一、测量放线 (68)二、防水砼反坎浇筑 (68)三、拉墙筋及构造柱钢筋设置 (69)四、砌砖方法及要点 (71)五、构造柱浇筑 (77)六、工完场清 (79)第六章抹灰工程标准工艺及施工要点 (80)一、抹灰施工准备 (81)二、抹灰施工 (86)第七章公共部位工程标准工艺及施工要点 (92)一、公共部位施工 (93)二、公共部位施工质量展示 (99)第八章饰面工程标准工艺及施工要点 (100)一、外墙饰面工程 (100)第九章防水工程标准工艺及施工要点 (111)一、地下室防水卷材施工 (111)二、屋面防水卷材施工 (117)三、厨房、卫生间、阳台防水涂料施工 (127)2前言为进一步提高集团公司质量管理水平，加强现场施工质量管理工作，公司特组织相关人员根据项目现场质量实际情况，及相关规范和施工工艺标准编写了《建筑工程施工质量标准化图集》，在阐述标准化工艺及施工要点的同时，配以大量样板工程优秀施工图片,力求做到图文并茂、形象直观。

此图集共分主体结构工程和装饰装修工程两大部分九个章节，体现了技术规范、标准工艺的最新要求，统一了现场施工工艺、过程质量控制的标准做法，具有一定的实用性、指导性和操作性，希望各项目部管理人员参照本图集，重视质量管理工作，提高质量管理水平。

项目施工质量标准化做法企业标准：施工质量标准（2HZBM-SZ2019-06） 二零一九年七月第一版杭州白马建设有限公司为进一步提高现场施工质量，加强现场施工质量管理，公司依据项目实际情况、标准规范及相关的管理资料编写了《施工质量管理标准化通用图集（第一版）》，在阐述标准化施工工艺要点的同时，配以大量工程的样板实例照片，做到图文并茂，形象直观。

此图册共分为总说明、施工质量管理标准化二个部分，统一了各分部工程的施工工艺通常标准做法和要求，希望公司各项目部参照本图集，在施工过程中严格要求，强化质量管理工作，提高质量管理水平，全力打造白马品牌。

杭州白马建设有限公司总经理：2019年7月01第一章一般规定1、项目部应健全质量保证体系，完善质量管理制度，每个项目需提供一项新工艺。

2、应编写施工组织设计，重要的分项（专业）工程必须单独编制专项施工方案或质量控制措施，经单位技术负责人审核，报监理（建设）单位审批。

施工条件发生变化，应及时修订，经监理（建设）单位审批后执行。

3、应在施工作业前进行技术交底；施工中执行自检、互检、交接检三级检查制度，并有签字资料；及时整理施工技术资料，内容应真实、完整。

4、必须按照国家强制性标准要求和经审查合格的施工图进行施工。

5、钢结构、幕墙等专业工程按规定必须检测的项目应委托具有相应资质的检测(试验)单位进行检测；施工结束后，建设、设计、施工、监理及专业承包单位应共同验收，并按规定填写验收记录。

6、建筑工程设计荷载增加、结构改动、主要使用功能改变，必须由原设计单位或具备相应资质的设计单位出具设计方案；并经原施工图审查机构重新审批。

没有设计方案的，不得施工。

7、工程施工过程中，应采取有效措施，加强建筑工程成品保护，防止碰伤、缺损、污染。

8、施工现场应积极推广应用新技术、新工艺、新材料、新设备。

第二章材料进场检测验收1、必须配备专人负责进场材料的检测和验收。

2、首先是对进场材料的外观质量、规格、型号、尺寸和质量证明文件进行检查，预拌混凝土要注意核实其强度等级和坍落度，不符合要求的建材产品不得使用。

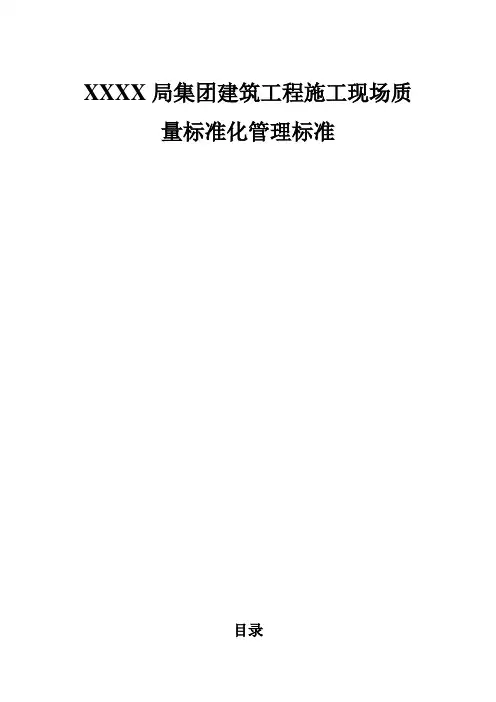

XXXX局集团建筑工程施工现场质量标准化管理标准目录第一章在施工全过程中落实工程质量责任制1.1《工程质量责任承诺书》、《工程质量责任登记表》公示牌1.2现场材料堆放和标识牌1.3胸牌制度1.4工序施工部位挂牌。

1.5结构检查标识1.6分户验收实测实量记录专用印章1.7重要工序影像资料可追溯制度1.8资料同步第二章在施工全过程中实施工程样板示范2.1讲评台及技术交底2.2 样品库2.3实物样板2.4图片样板2.4.1结构工程细部做法图片样板2.4.2装饰工程细部做法图片样板2.4.3安装工程细部做法图片样板2.5 工程样板第三章在施工全过程中应用精品工程细部做法和先进施工工艺（部分典型做法示例）3.1剪力墙梯子筋3.2剪力墙模板固定3.3 梯板抽芯模板3.4 止水节应用3.5 填充墙砌筑3.6 剪力墙对拉螺栓封堵3.7 定制钢架作为施工通道3.8 同条件养护试块放置3.9卫生间混凝土反坎与主体结构一次成型3.10钢筋保护层控制3.11成品保护3.12主体验收前检查应完成事项3.13外墙、外窗全面喷淋水试验第一章在施工全过程中落实工程质量责任制1.1《承诺书》、《责任登记表》公示牌现场显著部位必须悬挂《工程质量责任承诺书》和《工程质量责任登记表》公示牌。

公示牌不小于1.0m×1.2m。

责任人签名必须是手写体。

现场显著部位悬挂承诺书和责任登记表承诺书为确保项目施工质量，本次项目施工负责人，重承诺，将依照施工合同对本次施工范围内的质量承担责任，承诺基本内容如下：1、依法取得相应等级的资质证书，并在其资质等级许可的范围内承揽工程。

2、建立质量责任制，对建筑工程的施工质量负责。

要求项目负责人做好施工现场记录，记录工程的各部分施工是由那个人或那几个人负责施工，一旦该部分出现施工质量问题，将对该部分工程付相关责任，项目负责人有联带责任。

3、按照工程设计图纸和施工技术标准施工，不擅自修改工程设计，不偷工减料。

建筑工程施工质量标准化图集目录4、拼模质量展示 (39)第一版前言三、铝模拆除 (40)4第一章木模板工程标准工艺及施工要点四、细部结构展示 (42)5一、测量放线五、脱模质量展示 (43)5二、墙柱模板第三章钢筋工程标准工艺及施工要点 (44)7三、梁板模板一、钢筋加工 (44)15四、预留洞口模板1、原材料堆码与标识 (44)19五、楼梯模板2、半成品加工及检查 (45)20六、吊模施工二、钢筋连接 (47)22七、模板支撑系统1、钢筋绑扎搭接 (47)24八、模板拆除要求2、钢筋焊接 (48)26第二章铝模工程标准工艺及施工要点3、钢筋机械连接 (49)28一、测量放线三、钢筋绑扎 (52)28二、模板安装1、墙柱钢筋绑扎 (52)291、安装工具2、梁板钢筋绑扎 (54)292、墙柱模板安装3、特殊部位处理 (57)303、梁板模板安装4、成品保护 (58)345、过程检查及隐蔽验收 (59)1第四章混凝土工程标准工艺及施工要点....................................................... 60 4、过程控制 (82)一、混凝土浇筑前准备............................................................................. 60 五、构造柱浇筑.. (83)二、混凝土浇筑......................................................................................... 62 1、模板安装 (83)1、入模............................................................................................... 62 2、混凝土浇筑.. (84)2、振捣............................................................................................... 63 六、高精度砌体做法介绍与成品展示.. (85)3、收面............................................................................................... 64 七、工完场清 (88)4、养护............................................................................................... 66 第六章抹灰工程标准工艺及施工要点.. (89)5、工完场清及成品展示与保护....................................................... 67 一、抹灰施工准备. (89)6、后浇带浇筑................................................................................... 68 1、测量放线 (89)7、通病预防....................................................................................... 70 2、基层处理及挂网 (90)第五章砌体工程标准工艺及施工要点........................................................... 73 3、甩浆.. (91)一、测量放线............................................................................................. 73 4、灰饼及充筋.. (92)二、防水砼反坎浇筑................................................................................. 74 5、注意事项 (94)三、拉墙筋及构造柱钢筋设置................................................................. 75 二、抹灰施工 (95)四、砌筑方法及要点................................................................................. 77 1、大面抹灰 (95)1、绘制排砖图砌筑样板间............................................................... 77 2、阴阳角及细部处理.. (97)2、砌筑方法....................................................................................... 78 3、养护及成品保护 (98)3、砌筑要点....................................................................................... 79 4、通病预防 (99)2第七章公共部位工程标准工艺及施工要点................................................. 101 1、基层处理. (126)一、公共部位施工................................................................................... 101 2、涂刷底油. (127)1、楼梯抹灰施工............................................................................. 101 3、细部增强处理.. (128)2、楼梯间腻子施工......................................................................... 103 4、外墙后浇带处超前防水做法.. (129)3、楼梯及电梯前室贴砖施工......................................................... 105 5、铺贴卷材. (130)二、公共部位施工质量展示................................................................... 107 6、检查修整及工完场清.. (131)第八章外墙保温与饰面工程标准工艺及施工要点.................................... 108 二、屋面防水卷材施工 (132)一、外墙保温工程................................................................................... 108 1、屋面找坡. (132)1、基层墙面处理............................................................................. 108 2、细部处理. (134)2、粘贴保温板................................................................................. 109 3、刷底油铺卷材.. (135)3、门窗洞口处理及防火隔离带设置............................................. 112 4、关键部位做法.. (136)4、特殊部位网格布铺设................................................................. 113 5、闭水实验及成品展示.. (138)5、锚栓安装及抹抗裂砂浆............................................................. 114 三、厨房、卫生间、阳台防水涂料施工.. (140)二、外墙饰面工程................................................................................... 115 1、管道吊洞. (140)1、外墙涂料、真石漆..................................................................... 115 2、清理基层. (142)2、外墙面砖、文化石..................................................................... 119 3、涂刷防水涂料.. (143)第九章防水工程标准工艺及施工要点......................................................... 126 4、质量检验及成品保护.. (144)一、地下室防水卷材施工 (126)3前言为进一步提高公司质量管理水平，加强现场施工质量管理工作，公司特组织相关人员根据项目现场质量实际情况，及相关规范和施工工艺标准编写了《建筑工程施工质量标准化图集（第一版）》，在阐述标准化工艺及施工要点的同时，配以大量样板工程优秀施工图片，力求做到图文并茂、形象直观。

模板工程施工质量标准化图册，全套高清大图+验收要求！工程萌主2017-10-26 23:06第一节墙柱模板（放线）1、由施工员测放控制线，并经相关人员复核，严禁直接交由班组测放。

2、根据控制线放出200mm模板控制线。

3、最后放出模板定位线。

4、离转角100mm弹大角垂直控制线。

第一节墙柱模板（加固）墙模板加固通用要求1、严格按照施工方案安装穿墙螺杆。

2、螺杆直径≥Ф12，并采用配套的螺帽和3型卡。

3、模板拼缝处要贴海绵条并用木方压实，木方间距200mm并符合方案要求。

4、螺杆一般设置：加固螺杆纵横间距600mm（应满足方案要求）;5、离地200mm设置第一道螺杆,离板底200mm设置一道螺杆，下面2-3排要用双螺帽（根据实际需要并应满足方案要求）。

6、为防止根部漏浆形成烂根，采用砂浆将模板底部进行封闭。

墙配模剖面图墙配模平面图第一节墙（柱）模板（加固效果）模板加固加固效果砂浆封闭第一节墙柱模板（端头加固工艺）墙柱模板加固要求：1、严格按照施工方案安装穿墙螺杆。

2、螺杆直径不小于Ф12(满足方案要求），并采用配套的螺帽和3型卡。

3、模板拼缝处要贴海绵条并用木方压实，木方间距200mm并符合方案要求。

4、螺杆间距设置：纵横向间距不大于600。

5、离地200mm设置第一道螺杆,离梁底200mm设置一道螺杆，下面2-3排要用双螺帽(满足方案要求）。

6、阳角部位采用端面硬拼，用钢管扣紧，再用木楔挤紧，保证阳角方正。

7、为防根部漏浆形成烂根，采用砂浆将模板底部封闭(浇砼前一天做)。

转角部位加固墙柱端头加固效果第一节柱模板（加固工艺）细部处理加固示意图第一节墙柱模板（接茬工艺）1、墙柱接茬位置模板应伸至接缝以下螺杆上，为防止漏浆，接缝位置采用双面胶条封堵，墙柱根部用水泥砂浆封堵模板。

2、当采用下层已有对拉螺杆洞对拉加固时，其距接缝位置应小于300mm；当采用预埋锁脚螺杆时，其距接缝位置150mm。

3、两种方法螺杆水平间距均为600mm，满足相应的专项施工方案。
