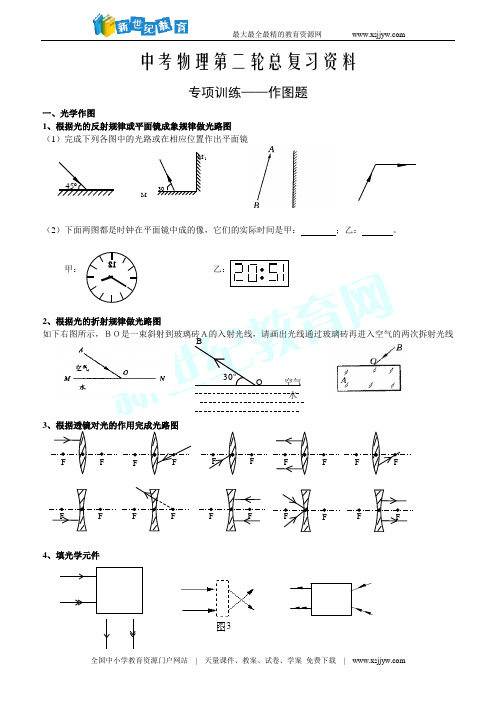

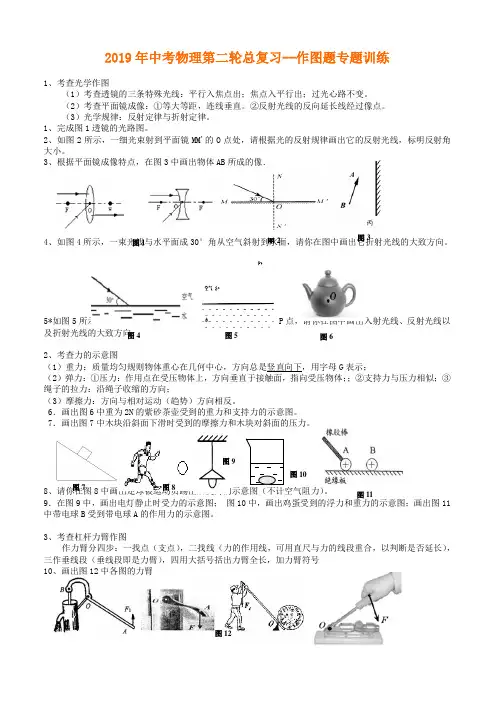

中考物理第二轮总复习资料专项训练——作图题一、光学作图1、根据光的反射规律或平面镜成象规律做光路图（1）完成下列各图中的光路或在相应位置作出平面镜（2）下面两图都是时钟在平面镜中成的像，它们的实际时间是甲： ；乙： 。
甲： 乙：2、根据光的折射规律做光路图如下右图所示，ＢＯ是一束斜射到玻璃砖Ａ的入射光线，请画出光线通过玻璃砖再进入空气的两次拆射光线3、根据透镜对光的作用完成光路图4、填光学元件45º M30M /1F F F F F F F F F F F F F F F F F F F FB 30 O 空气 水1、力的示意图（1）重2牛的木块静止在水平地面上，在图1中画出木块所受重力的示意图。
（2）如图所示，用细绳将重为12N 的均匀实心球挂在墙上，在图2中画出此球所受重力的示意图。
（3）质量是2千克的铁块静止在斜面上（如图3所示）画出它所受重力的示意图。
图（1） 图（2） 图（3） 图（4）（4）如图4所示画出重10牛的小球对水平桌面压力的示意图．（5）一辆重120N 的小车受到60N 的水平向右的拉力，在图5画出小车所受的拉力的示意图（6）如图6所示，重为4牛的小球悬浮在盛水的杯中，画出小球所受的力示意图．（7）重为5N 的物体在10牛的水平拉力作用下在地面上向右匀速运动，在图7中作出所受摩擦力的示意图图（5） 图6 图72、画杠杆力臂示意图（1）如图8所示，杠杆OA 在力F 1、F 2的作用下处于静止，l 2是F 2的力臂，在图中画出F 1的力臂和力F 2。
（2）抽水机如图9所示，O 为支点，请画出F 1和F 2的力臂（2）杠杆ＯＡ能绕Ｏ点转动，在图10画出它所受二力Ｆ１、Ｆ２的力臂ｌ１和ｌ２图8 图9 图103、滑轮组绕线（1）图11一个站在地面上的工人利用滑轮组将重物G 提起来，请用笔画线代替绳索，将它们连接起来。
（2）在图12中画出正确的绕线，要求改变力的方向。
（3）在图13中画出最省力的绕线法 （4要用最小的力将汽车拉动,在图14试完成绳子的绕法图11 图12 图13 图14F 拉=10牛1、按要求连接电路(1)甲图中L1和L2两灯串联,电流表测串联电路中的电流;(2)乙图中L1和L2两灯并联,开关控制L1,电流表测干路中的电流.（3）将丙图中的元件连接起来,组成符合下列要求的电路:(1)只闭合开关S1时,红、绿灯都亮;(2)只闭合开关S2时,红、绿灯都不亮;(3)开关S1和S2都闭合时,绿灯不亮、红灯亮.丙2、填电路元件符号（1）在图1圆框内填入适当的电学仪表,并标出电流方向及仪表的正、负接线柱.（2）根椐标出的电流方向,用电池组、电流表、电压表三个元件符号中的两个元件符号,分别填进图2电路图的空缺处,填进后要求灯泡L1和L2并联,且都能发光.（5）在图3中根据标出的电流方向,在1、2、3、4、5中填上适当的器材符号.要求:开关S1控制整个电路,开关S2仅控制电铃,电路中还有一个灯泡图1 图2 图33、按要求设计并连接电路（1）如图漏掉两根应该连接的导线.请用笔画线补上,使灯L1和L2并联,S同时控制L1和L2.（2）如图,有一根导线尚未连接.请用笔线代替导线补上,补上后要求:当滑动变阻器的滑片向左移动时,灯变亮.图4 图5（3）按照下图所给实验器材,设计一个测量小灯泡电阻的实验.且要求滑片P向A端移时,电流表的示数变小.连接实物图并把相应的电路图画在右边的方框内.（4）按要求设计并连接电路.要求:(1)两灯并联;(2)电流表测灯L1的电流;(3)变阻器用来改变灯L2的电流且其滑片向左移动时,灯L2变亮.则把设计好的电路图画在左边方框内,根据左边设计的电路图把右边的实物图连成电路.（5）把图中的三孔插座、灯泡与控制灯泡的开关接到电路的火线和零线上去.（6）有三个阻值都是10欧的电阻，它们分别与盒外的四个接线柱Ａ、Ｂ、Ｃ、Ｄ相连，测量任意两个接线柱的电阻值，发现其中有三次测量结果均为10欧，另三次测量结果均为20欧．请在黑箱中画出三个电阻的连接图四、电磁作图1、标出图中a的条形磁铁和小磁针的极性;标出b中磁铁的极性及磁感线的方向.2.如图（2）标出通电螺线管的N、S极和小磁针的N、S极.3.如图3,磁体的S极与通电螺线管的A端相吸,在图中标出通电螺线管的N、S极和电源的正、负极.4.如图4是通电螺线管.请标出螺线管的N、S极和周围磁感线的方向.5.请在图5中标出螺线管的N、S极和电流的方向6. 由图7中静止小磁针的指向和电源的正、负极画出通电螺线管的绕线.7. 在图10中画出电磁铁的绕线并连接电路,使开关闭合后,电磁铁旁的小磁针能静止在图中位置,并在图中标出电磁铁的N、S极.8. 如图16,螺线管左侧有一个可以自由转动的小磁针,闭合开关S后,滑动变阻器的滑片向右移动时,螺线管的磁性增强,请在图中用笔画线当作连接导线,把变阻器接入电路中M、N两点间,并在图中标出小磁针的北极.。
2024中考物理二轮复习热点题型归纳及训练—作图题：受力分析类（含解析）1．（2023•淮安）在图中画出质地均匀薄木块所受重力的示意图。
【解答】解：画重力的示意图时，先找重心，重心就画在物体的几何中心；重力的方向是竖直向下的，从重心画一竖直向下的线段，标上箭头和字母G。
故答案为：如图2．（2023•通辽）如图所示，物体A与弹簧连接（弹簧被压缩），静止在光滑的斜面上，请画出物体A的受力示意图。
【解答】解：物体A与弹簧连接，静止在光滑的斜面上，则物体A不受摩擦力，过物体A的重心分别画出平行于斜面向上的弹力，竖直向下的重力、垂直于斜面向上的支持力，如图所示：3．（2023•广东）如图所示，书静止放在水平桌面上，请在O点画出书受到的重力G和支持力F的示意图。
【解答】解：过重心作竖直向下的重力，在箭头的末端用G表示。
书静止受力平衡，则支持力与重力大小相等、方向相反，作用在同一条直线上，都画在重心上，如图所示：4．（2023•德州）如图甲所示，建筑工地上起重机竖直提升重物，在此过程中，起重机对重物拉力F 的大小随时间t变化的情况如图乙所示，重物上升的v﹣t图象如图丙所示。
请在甲图上画出t＝11s时，重物受力的示意图，并标明力的大小（O点为重物的重心），不计空气阻力。
【解答】解：根据乙图，2﹣10s物体做匀速直线运动，受力平衡，拉力等于重力，根据甲图知此时的拉力为2000N，则重力也是2000N，t＝11s时，由甲图知，拉力为1000N，而重力不变，分别在重心画出拉力和重力，如图所示：5．（2022•眉山）如图所示，图甲是某运动员在2022年北京冬奥会上沿赛道向上滑行的某一情景。
和此时赛道对她产生的请你在此情景的示意图乙中以O点为力的作用点，画出她受到的重力G人摩擦力f的示意图。
【解答】解：重力的方向是竖直向下的，从运动员重心画竖直向下的有向线段，用G表示；运动员沿着赛道向上运动，所受滑动摩擦力平行于斜面向下，用f表示，两个力的作用点都标在运动员的重心上，如图所示：。

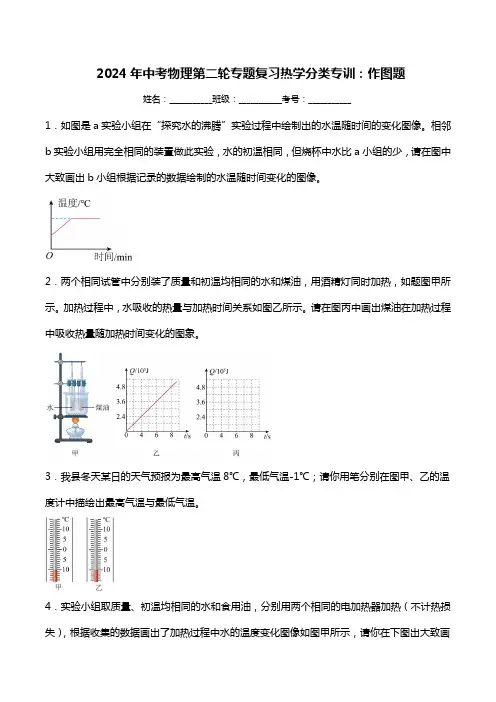

2024年中考物理第二轮专题复习热学分类专训：作图题姓名：___________班级：___________考号：___________1．如图是a实验小组在“探究水的沸腾”实验过程中绘制出的水温随时间的变化图像。
相邻b实验小组用完全相同的装置做此实验，水的初温相同，但烧杯中水比a小组的少，请在图中大致画出b小组根据记录的数据绘制的水温随时间变化的图像。
2．两个相同试管中分别装了质量和初温均相同的水和煤油，用酒精灯同时加热，如题图甲所示。
加热过程中，水吸收的热量与加热时间关系如图乙所示。
请在图丙中画出煤油在加热过程中吸收热量随加热时间变化的图象。
3．我县冬天某日的天气预报为最高气温8℃，最低气温-1℃；请你用笔分别在图甲、乙的温度计中描绘出最高气温与最低气温。
4．实验小组取质量、初温均相同的水和食用油，分别用两个相同的电加热器加热（不计热损失），根据收集的数据画出了加热过程中水的温度变化图像如图甲所示，请你在下图出大致画出食用油的温度变化图像，并用“乙”标明。
5．冬至是我国民俗传统中的一个重要节气，民间有吃饺子的习俗。
今年冬至，小红在家中帮助妈妈煮饺子，妈妈提醒她锅里的水量太少了，于是小红又往锅里迅速加了一大碗冷水（水量比锅里少），用同样大的火继续烧直至将水再次煮开。
请你大致画出加冷水后水温随着时间变化情况图像。
6．请在如图坐标系中画出煤油的热值与其完全燃烧所放出的热量Q的关系图象。
7．给某冰块加热，使其温度升高，1min后冰开始熔化，3min后冰完全熔化成水，继续加热到第5min后停止加热，请在图中完成冰的熔化及水加热图像[已知冰的比热容c冰=2.1×103J/（kg•℃），水的比热容c水=4.2×103J/（kg•℃）]。
8．将质量相同的甲、乙两块金属块加热到相同的温度后，放到表面平整的冰块上，经过一段时间，此时金属块与冰块温度相同。
若甲的温度随时间变化如图2所示，请在图2中画出乙的温度随时间变化的大致图象。
2024中考物理二轮复习热点题型归纳及训练—作图题：光学类（含解析）1．（2023•枣庄）自行车尾灯可有效避免夜间交通事故的发生，它由多组“直角反射器”组成，其中一组“直角反射器”如图所示，一束光射向平面镜S1，请在图中画出经过S1、S2两个平面镜反射后的光路图。
【解答】解：先过入射点画出法线，根据反射角等于入射角画出反射光线；入射到下面的镜面，同理画出第二次反射光线，如图所示：2．（2023•大庆）如图，A为暗室中的点光源，B为不透光薄板，B与上方水平放置的平面镜左边缘对齐，请画出B薄板右侧水平地面被光照亮的区域左右边界的光路图（只考虑直接经平面镜到达地面光线）。
【解答】解：先作出点光源A关于平面镜的对称点A′；连接A与平面镜的左端，交平面镜于点C，作出入射光线AC和反射光线CE；连接A与挡光板的最上边缘，交平面镜于点D，作出入射光线AD和反射光线DF；则水平地面被光照亮的区域为EF，如图所示：3．（2023•郴州）“井底之蛙”这个成语大家都很熟悉，图中M点表示青蛙。
请根据光的直线传播知识画图说明为什么“坐井观天，所见甚小”。
（温馨提示：必须标出光的传播方向）【解答】解：过井沿的边缘和青蛙的眼球画出进入青蛙眼睛最边缘的两条光线，如图所示，可见“坐井观天，所见甚小”。
4．（2023•泸州）一束激光从空气中以图示角度射入水中，其反射光线与折射光线刚好垂直。
请在图中画出折射光线，并标出折射角的角度大小。
【解答】解：过入射点O的垂直于界面是法线，根据反射角等于入射角等于53°画出反射光线；反射光线与界面的夹角为90°﹣53°＝37°，光从空气斜射向某透明介质，折射角小于入射角画出折射光线，折射光线与反射光线垂直，则折射光线与界面之间的夹角为90°﹣37°＝53°，折射角为：90°﹣53°＝37°，如图所示：5．（2023•广西）如图是经平面镜反射后的反射光线，请画出射向平面镜的入射光线和进入空气中的折射光线。
2024中考物理二轮复习热点题型归纳及训练—作图题：电学类（含解析）1．（2023•北京）小京在复习时，用两端电压不变的电源及其他器材再次做了如图所示的实验。
她将电阻丝R1、R2先后分别接入电路中的a、b两端，闭合开关后，观察到接入R2时，小灯泡的亮度更亮，电流表的示数更大。
已知灯泡亮度变亮时，灯丝电阻变大。
请分析并判断R1与R2阻值的大小关系。
（可画电路图辅助说明）【解答】答：R1、R2分别接入电路中，等效电路如图甲、乙所示电源电压U不变，电流I1＜I2，灯丝电阻R L＜R L′，由欧姆定律可得：U L＝I1R L，U L′＝I2R L′，可知U L＜U L′由串联电路的电压关系可得：U1＝U﹣U L，U2＝U﹣U L′，U1＞U2，由欧姆定律I=可得，1=11，2=22，可知，R1＞R2。
2．（2023•陕西）小明设计了一款道路井盖移动报警电路。
该电路由电源、警示灯L、保护电阻R0、开关S和S1组成。
闭合开关S，当井盖未被移动时，相当于开关S1闭合，警示灯L不亮；当井盖被移动时，相当于开关S1断开，警示灯L发光提醒路人。
请根据以上要求，将图中的电路补充完整。
【解答】解：根据题意可知，当井盖没有被移动，井盖开关S1闭合，警示灯不亮；当井盖被移动，井盖开关S1断开，警示灯L发光，这说明开关S1闭合时，把警示灯短路了，所以开关与警示灯是并联的，完整的电路连接图如下：3．（2023•赤峰）小明同学想设计电子秤电路原理图。
选用的器材有：电源、开关、导线、电压表、一个阻值随压力增大而减小的压敏电阻R1（元件符号为）、一个定值电阻R2。
要求：电子秤刻度盘是由电压表改装而成，且示数随着压敏电阻所受压力的增大而增大。
请你帮小明设计出符合条件的电路图。
【解答】解：根据题意，电压表示数随着压敏电阻所受压力的增大而增大，不能采用并联电路，只能把定值电阻与压敏电阻串联，由于是一个阻值随压力增大而减小的压敏电阻R1，当压力增大时，电路中的总电阻减小，根据欧姆定律知，电路中的电流增大，根据U＝IR，定值电阻R2的电压增大，而压敏电阻R1的电压减小，则电压表并联在定值电阻R2的两端，如图所示：4．（2023•河南）图甲为一个带开关的插座，开关闭合时，插孔可以提供工作电压，请在图乙中，将对应的电路连接完整，并符合安全用电原则。
专题01力的示意图及受力分析一、作图题1．厦门海域是国家一级保护动物中华白海豚的自然保护区。
请画出图中白海豚受的重力示意图。
2．攀岩是年轻人非常喜欢的一种运动，如图甲是一名攀岩运动员拉着绳子停在峭壁上的情景。
图乙是这一时刻的简化图，请你以重心O为作用点，在图乙中画出。
⑴运动员所受的重力；⑵峭壁对运动员的支持力；⑶绳子对运动员的拉力。
3．如图所示，重为6牛的木球漂浮在水面上，请用力的图示法在图中画出它所受的浮力。
4．如图所示，一物体沿虚线方向匀速上升，请画出该物体的受力示意图。
（空气阻力忽略不计）5．如图所示，一辆重为2N的玩具电动四驱赛车正在沿着斜面匀速向上爬坡，请画出小车的受力示意图。
6．用轻绳悬挂的铁球自由摆动，请画出摆动到图所示位置时，铁球的受力示意图。
（忽略空气阻力）7．如图所示，木箱A静止在斜面上，请画出木箱A所受力的示意图。
8．如图，重为G的小球漂浮在水面上，请画出小球的受力示意图。
9．一个箱子A在皮带传动装置上做匀速直线运动，如图所示，请在图中画出箱子所受到的力的示意图。
（不计空气阻力）10．如图所示，重为G的小船静止在水面上，画出小船所受力的示意图。
11．如图所示，小花站在电梯上匀速上行，作出她的受力示意图。
（O点为其重心）12．如图所示，小车水平向左做匀速直线运动，在车厢顶部用细线竖直悬挂一个小球，请在O点画出此时小球受力的示意图。
13．图中，轻拉弹簧，水平面上的物体A和B处于静止状态，画出物体A的受力示意图.14．请在图中画出小球在水中悬浮时所受重力G和浮力F的示意图。
15．如图所示，物体A静止在斜面B上，作出物体A受到的重力及物体B受到的压力的示意图。
16．如图所示，物块正在光滑的水平面上向左滑动，并压缩弹簧，画出物块受力的示意图（不计空气阻力）。
17．如图，请画出静止的小球的受力示意图。
18．如图所示，物体在两个力的作用下处于静止状态，请在图中画出另一个力F2。
19．如图，木块在2N的水平拉力F作用下沿水平桌面向右匀速直线运动，作出木块所受摩擦力的示意图。
2024年中考物理复习二轮专题：力学作图一、画指定力1．空易拉罐里面放一部分水，调整后可以立于A点而静止，其重心为O点，请在图中画出处于静止时的易拉罐受到重力示意图。
2．如图所示是小明跑步时的情形，请画出他所受的支持力和摩擦力的示意图。
3．如图所示，重1N的小球浮于水面，请在图中画出小球所受浮力和烧杯对斜面压力的示意图。
4．一物体正以某一初速度冲上粗糙的斜面，请作出该物体所受的弹力及摩擦力。
二、受力分析5．如图所示，用线将吊灯悬挂在天花板上，线对灯的拉力F=4N.请在图中画出吊灯受力的示意图。
(拉力的作用点取在重心)6．物体A处于静止状态，如图，请在图中画出A的受力示意图。
7．如图所示，封闭式轿厢随钢索向右上方做匀速直线运动，请画出静止在轿厢内的物体A受到所有力的示意图。
8．如图，重20N的木球漂浮在水面上，请画出木球静止时所受力的示意图：9．如图所示，一位同学在用力匀速推箱子，请画出箱子的受力示意图。
10．如图，水平面上的物体A和B被弹簧拉着匀速直线运动，画出物体B在水平方向受力的示意图.三、杠杆画力臂11．如图是用撬棒撬起石头的情景，请你画出阻力F2及动力臂L1。
12．如图所示，用瓶起子开一瓶汽水，在图中画出动力臂L1和阻力F2的示意图。
13．如图，小明正在借用一个平台做俯卧撑，此时可将他视为一个以脚尖为支点O的杠杆，如果他的重心在A点，请在图中画出他重力的力臂。
14．如图甲是晾衣服用的夹子，其简化示意图如图乙所示。
AOB以看成杠杆，O点是支点，A点是动力的作用点，B点是阻力的作用点。
在图乙中画出，捏夹子时：在A点施加的最小动力F1的示意图、阻力F2的阻力臂L2。
15．如图甲所示是一个核桃破壳器。
破壳时，手柄可以看成一个杠杆。
图乙为其简化的示意的。
请在乙图中画出：(1)B点受到的阻力F2的力臂L2。
(2)作用在A点的最小动力F1。
四、滑轮绕线16．画出图中工人提升重物时滑轮组绳子的绕法。
17．如图所示，要用滑轮组将陷入泥潭的汽车拉出，请在图中画出最省力的绳子绕法。

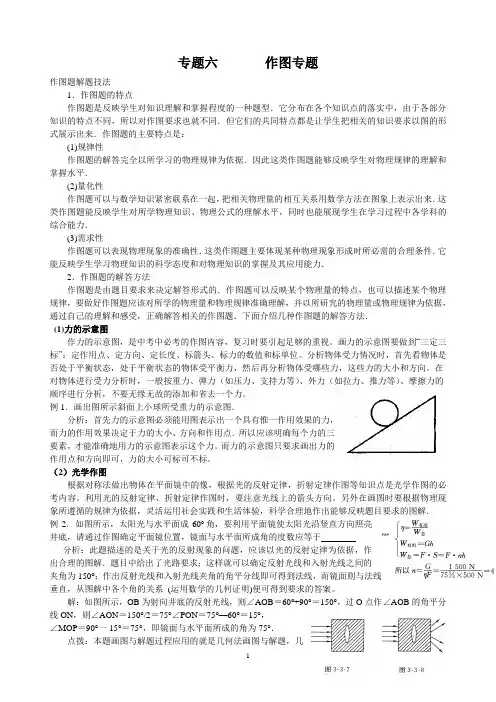

专题六作图专题作图题解题技法1．作图题的特点作图题是反映学生对知识理解和掌握程度的一种题型．它分布在各个知识点的落实中，由于各部分知识的特点不同，所以对作图要求也就不同．但它们的共同特点都是让学生把相关的知识要求以图的形式展示出来．作图题的主要特点是：(1)规律性作图题的解答完全以所学习的物理规律为依据．因此这类作图题能够反映学生对物理规律的理解和掌握水平．(2)量化性作图题可以与数学知识紧密联系在一起，把相关物理量的相互关系用数学方法在图象上表示出来．这类作图题能反映学生对所学物理知识、物理公式的理解水平，同时也能展现学生在学习过程中各学科的综合能力．(3)需求性作图题可以表现物理现象的准确性．这类作图题主要体现某种物理现象形成时所必需的合理条件．它能反映学生学习物理知识的科学态度和对物理知识的掌握及其应用能力．2．作图题的解答方法作图题是由题目要求来决定解答形式的．作图题可以反映某个物理量的特点，也可以描述某个物理规律，要做好作图题应该对所学的物理量和物理规律准确理解，并以所研究的物理量或物理规律为依据，通过自己的理解和感受，正确解答相关的作图题．下面介绍几种作图题的解答方法．(1)力的示意图作力的示意图，是中考中必考的作图内容，复习时要引起足够的重视。
画力的示意图要做到“三定三标”：定作用点、定方向、定长度、标箭头、标力的数值和标单位。
分析物体受力情况时，首先看物体是否处于平衡状态，处于平衡状态的物体受平衡力，然后再分析物体受哪些力，这些力的大小和方向。
在对物体进行受力分析时，一般按重力、弹力（如压力、支持力等）、外力（如拉力、推力等）、摩擦力的顺序进行分析，不要无缘无故的添加和省去一个力。
例1．画出图所示斜面上小球所受重力的示意图．分析：首先力的示意图必须能用图表示出一个具有惟一作用效果的力，而力的作用效果决定于力的大小、方向和作用点．所以应该明确每个力的三要素，才能准确地用力的示意图表示这个力。

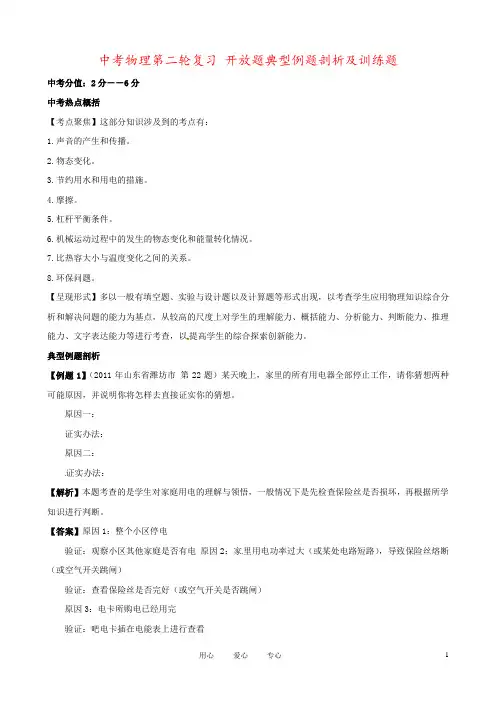

中考物理第二轮复习开放题典型例题剖析及训练题中考分值：2分－－6分中考热点概括【考点聚焦】这部分知识涉及到的考点有：1.声音的产生和传播。
2.物态变化。
3.节约用水和用电的措施。
4.摩擦。
5.杠杆平衡条件。
6.机械运动过程中的发生的物态变化和能量转化情况。
7.比热容大小与温度变化之间的关系。
8.环保问题。
【呈现形式】多以一般有填空题、实验与设计题以及计算题等形式出现，以考查学生应用物理知识综合分析和解决问题的能力为基点，从较高的尺度上对学生的理解能力、概括能力、分析能力、判断能力、推理能力、文字表达能力等进行考查，以提高学生的综合探索创新能力。
典型例题剖析【例题1】（2011年山东省潍坊市第22题）某天晚上，家里的所有用电器全部停止工作，请你猜想两种可能原因，并说明你将怎样去直接证实你的猜想。
原因一：证实办法：原因二：证实办法：【解析】本题考查的是学生对家庭用电的理解与领悟，一般情况下是先检查保险丝是否损坏，再根据所学知识进行判断。
【答案】原因1：整个小区停电验证：观察小区其他家庭是否有电原因2：家里用电功率过大（或某处电路短路），导致保险丝熔断（或空气开关跳闸）验证：查看保险丝是否完好（或空气开关是否跳闸）原因3：电卡所购电已经用完验证：吧电卡插在电能表上进行查看【例题2】（2011年山东省潍坊市第21题）如图所示是教材上研究电磁感应现象的实验装置，ab是一段粗铜导线，通过导线连接灵敏电流计的两接线柱上，通过一系列的实验操作，分析总结出了产生感应电流的条件，请你回想你们当时在做这个实验时的情境，并参照下表示例，再写出其中两次实验操作及相应的实验现象：【解析】本题考查的是电磁感应的条件及切割磁感线的理解，倾斜切割、垂直切割都能在闭合回路上产生电流。
【答案】竖直上下移动ab，指针不发生偏转；左右移动ab，指针发生偏转；左右加快移动ab，指针偏转幅度变大；换用磁性较大的磁铁，以同样速度左右移动ab，指针偏角更大；ab不动，左右移动磁铁，指针偏转；ab移动方向不同，指针偏转方向不同。

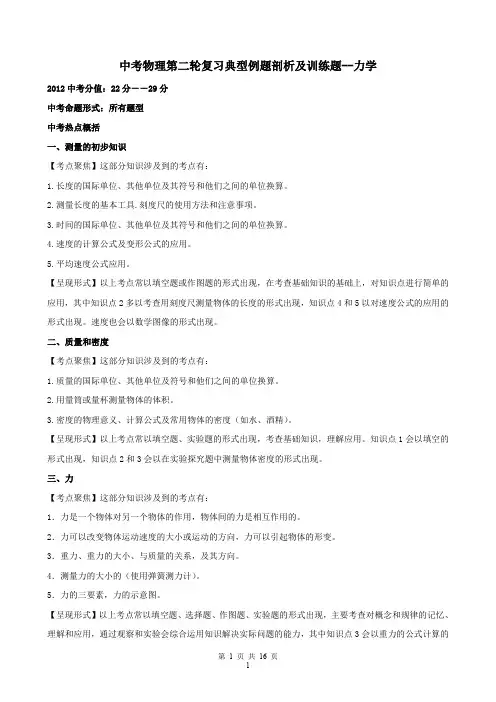

中考物理第二轮复习典型例题剖析及训练题--力学2012中考分值：22分－－29分中考命题形式：所有题型中考热点概括一、测量的初步知识【考点聚焦】这部分知识涉及到的考点有：1.长度的国际单位、其他单位及其符号和他们之间的单位换算。
2.测量长度的基本工具.刻度尺的使用方法和注意事项。
3.时间的国际单位、其他单位及其符号和他们之间的单位换算。
4.速度的计算公式及变形公式的应用。
5.平均速度公式应用。
【呈现形式】以上考点常以填空题或作图题的形式出现，在考查基础知识的基础上，对知识点进行简单的应用，其中知识点2多以考查用刻度尺测量物体的长度的形式出现，知识点4和5以对速度公式的应用的形式出现。
速度也会以数学图像的形式出现。
二、质量和密度【考点聚焦】这部分知识涉及到的考点有：1.质量的国际单位、其他单位及符号和他们之间的单位换算。
2.用量筒或量杯测量物体的体积。
3.密度的物理意义、计算公式及常用物体的密度（如水、酒精）。
【呈现形式】以上考点常以填空题、实验题的形式出现，考查基础知识，理解应用。
知识点1会以填空的形式出现，知识点2和3会以在实验探究题中测量物体密度的形式出现。
三、力【考点聚焦】这部分知识涉及到的考点有：1．力是一个物体对另一个物体的作用，物体间的力是相互作用的。
2．力可以改变物体运动速度的大小或运动的方向，力可以引起物体的形变。
3．重力、重力的大小、与质量的关系，及其方向。
4．测量力的大小的（使用弹簧测力计）。
5．力的三要素，力的示意图。
【呈现形式】以上考点常以填空题、选择题、作图题、实验题的形式出现，主要考查对概念和规律的记忆、理解和应用，通过观察和实验会综合运用知识解决实际问题的能力，其中知识点3会以重力的公式计算的形式出现，知识点4会以穿插在实验探究中对弹簧测力计使用的形式出现，知识点5会以作图题中作出物体的受力示意图的形式出现。
四、力和运动【考点聚焦】这部分知识涉及到的考点有：1.力是改变物体运动状态的原因。
中考物理第二轮复习典型例题剖析及训练题--作图题中考分值：6分－－9分中考热点概括【考点聚焦】1. 光的反射定律和光的折射规律。
2. 力的示意图和杠杆的力臂。
3. 画电路图和连接实物图。
4. 画磁感线和标明磁极。
典型例题剖析【例1】（11武汉）下列作图中，错误的是（）【解析】本题是考查受力分析、电磁铁、光的折射和光的反射的综合作图题，解题的关键是对于受力示意图、安培定则、凸透镜对光线的折射和平面镜反射等基础作图的一些规范要理解领会。
对于A，静止在斜面上的物体受力有重力，方向竖直向下，斜面的支持力，方向垂直斜面向上，斜面对物体的摩擦力，方向沿斜面向上（因为物体有向下运动的趋势，所以受到摩擦力），三个力的作用点都在物体的几何中心上，故A正确。
对于B，通过右手安培定则，可以判断出通电螺线管的极性是右端N极，小磁针的S极应该向左，故B错误。
对于C,过焦点的光线经过凸透镜后，折射光线平行于主光轴射出，故C正确。
对于D，光斜射到平面镜后，发光点在平面镜上形成一个虚像点，反射光线和虚像点在一条直线上，故D正确。
【答案】B【例2】（09金华）在海南举办的大力士比赛中，有一个项目是把车轮推上台阶。
下面把车轮推上台阶的四种方法，推力的作用点相同，推力的方向不同，如图所示，则哪一种推法最省力（）【解析】本题考查的是省力的情况，解题的关键是如何利用增大力臂减小力的关系。
分析力臂首先要找到支点，本题的支点是车轮与楼梯台阶的接触处，当力臂最大时，力就会最小，也就最省力。
从这几幅图中可以比较出力臂最大的是C ，力臂最小的是A 。
【答案】C【例3】在倒置的漏斗里放一个乒乓球，从漏斗口向下用力吹气，乒乓球将悬浮在漏斗里。
请你画出此时乒乓球受力的示意图。
【解析】本题考查的是受力示意图，解题的关键是利用二力平衡的条件去分析物体的受力情况。
由题意可以发现，乒乓球静止(可以看成)在漏斗的底部，乒乓球受到重力的作用，根据二力平衡的条件，肯定存在一个力与重力的大小相等、方向相反、作用在一条直线上，作用在一个物体上，这个力就是大气压力。
【答案】【例 4】请在图中用笔画线代替导线，按要求连接电路。
要求：⑴开关同时控制两盏电灯；⑵电灯L 1、L 2并联；⑶电流表测通过两灯的总电流；⑷所画导线不能交叉。
【解析】本题考查的是设计电路中的连接电路，解题的关键是设计电路时要熟悉串、并联电路的一些特点和电表的使用。
由题意可以发现，开关在总开关上，电流表在干路上。
连接电路时要注意电流表的量程和正负接线柱，导线不能交叉，要光滑一些。
【答案】L1L 2【例 5】（2011四川广安，卷II 第11题）如图6所示，请将下列元件连接成符合安全用电要求的家庭电路。
【解析】本题考查的是家庭电路的连接，解题的关键是对于家庭电路的特点和安全用电的注意事项要理解应用。
根据安全用电的原则，开关要接在火线上，螺口灯泡的金属铜片接线柱接在火线上，螺丝部分接在零线上。
三孔插座三个孔的接法是：左零 右火 上地. 【答案】达标检测练习1．(2011年广东省广州市 第17题)根据图9所示的实物电路，在虚方框内画出对应的电路图．【答案】如图所示：图9SL2．（2011四川内江，第Ⅱ卷9题）为节约电能，在居民楼得楼道中，装有声控开关和光控开关共同控制的楼道灯，夜晚，当有人走动发出声音时，电路接通，灯亮；经过一两分钟后，开关内部的延时装置就把电路断开，灯灭。
白天，无论发出多大的声音，灯也不亮。
请将图乙中的器材连成符合楼道要求的电路。
【答案】3．（2011江苏苏州，第24题第（4）小题）在图丁所示的两个虚线框内分别填入电源或开关的符号，并满足闭合任何一个开关都能使小灯泡L发光。
【答案】4．（2011年山西省第35题）请在图9的两个虚线框内，选填“电源”和“开关”的符号，并满足当开关都闭合时两灯组成并联电路。
【答案】如图所示：5．（湖北省荆门市2011年第14题）（3）根据如图所示的电路，请在虚线框中画出这个电路的电路图。
【答案】如图所示：用力，请完成下列问题：(1)在图中画出鱼线对钓鱼竿拉力F2的力臂l2；(2)钓鱼竿属于▲杠杆(选填“省力”、“费力”或“等臂”)。
【答案】29．(1)(见下图所示) (2)费力7．（2011山东聊城，第Ⅱ卷第11题）请在右图中画出力F的力臂和物体所受重力的示意图。
【答案】8．（2011江苏南京，第23(3)题）画出图丙中F1的力臂l1，并在A点画出阻力F2的示意图。
【答案】9．(2011甘肃兰州，第26题第2小题)如图所示的是汽车液压刹车装置的一部分，该装置中AOB实为一个杠杆，O是杠杆的支点，请画出刹车时它所受的动力F1、阻力F2和动力臂L1。
【答案】10.（2011四川成都，A卷第23（2）题）图中，小球和杠杆都处于静止状态，请作出小球所受重力及线AB对杠杆的拉力的示意图。
【答案】每画正确一个力1分。
11．（2）在B图中画出力F1的力臂和力臂L2对应的力F2。
【答案】12．（2011江苏无锡，第28题第（3）小题）如图所示的钢丝钳，其中A是剪钢丝处，嚣为手的用力点，()为转动轴(支点)，图丙为单侧钳柄及相连部分示意阁．请在圈丙中硎出钢丝钳剪钢丝时的动力臂，，和阻力R，【答案】13.（2011年江苏省淮安市第19题）（2）如图所示，画出动力F的力臂。
【答案】如图所示：14．（2011年湖南岳阳市第26题）②如图乙所示，轻质杠杆的支点为O，请画出物块G重力的示意图和力F的力臂；【答案】如图所示：15．（2011江苏扬州，第23题（3）小题）根据安全用电原则，将图丙中两只开关、两只“220V 40W”电灯连在家庭电路中，要求开关同时控制两灯，且能正常发光。
【答案】16．（2011江西，第15题）如图5所示、是家庭电路中带有控制开关的三孔插座，请在图6中，用笔画线将控制开关和三孔插座正确地连接在家庭电路中，连接前请标明火线和零线。
【答案】17．（2011四川广安，卷II第11题）如图6所示，请将下列元件连接成符合安全用电要求的家庭电路。
【答案】18．（2011年广东省第15题）（3）如图10所示，请用笔画线代替导线，将图中元件接入家庭电路中，要求：①开关控制电灯后接入.②三孔插座单独接入.图1∙∙N【答案】如图所示：19．(2011江苏盐城，第21题第2小题)如图乙所示，用笔画线代替导线将电灯和开关接到电路中．【答案】20．(2011江苏泰州，第24题第3小题)如图15所示，用笔画线代替导线将电灯、开关、三眼插座接到电路中。
【答案】21．（2011山东省荷泽市，第15题）请在图9中标出通电螺线管的N 、S 极。
【答案】如图所示22．（2011山东聊城，第Ⅱ卷第10题）通电螺线管的附近放置了一枚小磁针，小磁针静止时的位置如图所示。
请在图中标出磁感线的方向和小磁针的N 极。
【答案】23．（2011年福建省福州 第21题第3小题）请根据图12中小磁针静止时的指向，标出通电螺线管中的电流方向。
【答案】如图所示：24．(2011甘肃兰州，第26题第3小题)请标出通电螺线管两端的极性，并画出图中放置的小磁针北极在螺线管通电是的受力方向（黑色部分表示小磁针的N级）。
【答案】25．（2011江苏苏州，第24题第（3）小题）如图丙所示是一个已知N、S极的通电螺线管，在图中标出通电螺线管外部磁感线（虚线）的方向和电源的正、负极。
【答案】26．（2011四川成都，A卷第23（1）题）标出图中通电螺线管的小磁针（静止）的南北极（用“S”和“N”表示）。
【答案】如图 (1)(2分)螺线管画正确得1分，磁针画正确得1分。
27．根据图C中小磁针的指向，判断通电螺线管中电源的正负极。
【答案】28．（2011江苏无锡，第28题第（2）小题）条形磁体旁的小磁针静止时所指的方向如图乙所示。
试标出条形磁体的N、S极和磁感线的方向．【答案】29．（2011年江苏省淮安市第19题）（3）如图所示，标出A点的磁场方向。
【答案】如图所示：30．（2011湖北黄石，第35题）请用笔画线代替导线将图6所示的实物图补充完整。
要求：①小磁针的指向满足如图所示方向；②滑动变阻器的滑片向A端移动后，通电螺线管的磁性减弱；③原有导线不得更改。
【答案】31．（2011江苏连云港，第24题）按照题目要求作图（1）（2011江苏连云港，第24题第（1）小题）如图（甲）所示，请标出通电螺线管管的N、S极并用箭头画出图中磁感线的方向．【答案】32．（2011山东德州，II卷第8题）给螺线管通电后，小磁针静止时N极指向如图8所示，请在虚线框内用箭头标出电流的方向。
【答案】如图2所示，方向正确得1分；箭头没有画在导线上，不扣分。
33．（2011年湖南岳阳市第26题）③请标出图冰中通电螺线管的N极和导线中的电流方向。
【答案】如图所示：34．（2011湖北襄阳，第33题）在图8中标出电源的正负极【答案】35．（2011年湖北省黄冈市第29题）课堂演示实验时，老师让小钢球从斜面滚下，在水平桌面上运动，经过一条形磁铁附近，运动轨迹如图所示。
请作出小球在图中位置时水平方向上的受力示意图。
【答案】如图所示：36．（2011上海市，第18题）根据图8中通电螺线管的N圾，标出磁感线方向、小磁针的N极，并在括号内标出电源的正、负极。
【答案】37．（2011年福建省泉州市第23题）(3)标出图12(c)所示条形磁体的磁极。
【答案】如图所示：38．（2011年广东省第15题）（1）画出如图8所示小球所受重力的示意图。
【答案】如图所示：39．(2011年湖南衡阳，第22题）如图，一木块漂浮在水面上，请画出它所受的重力示意图。
【答案】38．（湖北省荆门市2011年第14题）（2）如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受的摩擦力的示意图。
（力的作用点画在物体的重心）【答案】如图所示：39.(2011年福建省泉州市第23题)如图所示是水平公路行驶的汽车,请画出汽车牵引力的示意图.40．(2011江苏宿迁，第22题第2小题)画出图乙中茶杯所受重力的示意图．【答案】。
