钢球规格表优先采用的钢球规格公称直径Dw见图1钢球采用符合GB/T18254-2000,GB/T18579-2001规格的轴承钢制造,热处理质量应符合JB/T1255的规格钢球具体规格:30mm, 30.163mm, 31mm, 31.75mm, 32mm, 33.338mm, 34mm, 35mm, 34.925mm, 36. 513mm, 38.1mm, 39.688mm, 40mm, 41.275mm, 42.863mm, 44.445mm, 4 5mm, 46.625 mm, 50mm, 50.8mm, 53.975mm, 55mm, 57.15mm, 60mm, 60.325mm, 63.5mm, 69.85 mm,. 70mm, 75mm, 76.2mm, 80mm, 88.9mm, 90mm, 100mm, 101.6mm, 110mm, 127 mm, 152.4mm一.不锈钢球，不锈钢珠，不锈钢钢球:1.材质: 201,202,302,303,304,316,316L,420,440,440C等;2.规格: 0.5mm----50.8mm;3.级别: G16-----G1000;二. 轴承钢球，铬钢球，滚珠，铬钢珠，轴承钢珠:1.材质: GCr15 440 440c;2.规格: 0.5mm--152.4mm3.级别: G10----G100;三.微型钢球，小钢珠，小型钢球:1.材质:不锈钢(201,304,316,316L,420,440,440C);轴承钢GCr15;碳钢1010,1045,1085;2.规格: 0.5mm-----2.5mm3.级别: G16--G100;四. 特大轴承钢球，大型钢球，特大钢球：1.特大轴承钢球规格:30MM----152.4MM2.轴承钢球材质:GCr15五.钻孔钢球：专业钻孔加工1.0MM以上规格的碳钢球，不锈钢球；六.电镀钢球：专业电镀0.8MM以上规格的钢球，可电镀金，镀银，镀锌，镀镍，镀铬钢球（锻）参数一览表在磨机进行钢球级配以后，开磨投料，一个小时以后在磨尾取混合料进行细度检测，一般要求：出磨混粉的细度控制在35%—45%，循环负荷率达95%（指闭路磨）；选粉效率降低到75%左右；根据检测情况，对磨机钢球级配进行微调，直到两仓（或多仓），即粗粉仓的破碎能力跟细粉仓的研磨能力平衡。
前几讲咱们讨论了钢球的主要品种分类、生产方式及钢球的失效类型，并从钢球自身质量因素和使用工况、服役条件分析研究了影响钢球失效的原因和机制，可以说主要是从材料与磨损条件的角度来研究钢球。
其实，我们不仅要从研究生产各种新材质、新工艺钢球来减少磨损着手，还要从了解钢球的几何形体、尺寸规格等钢球的最基本技术参数开始，通过对磨机工况，粉磨工艺条件和技术参数了解，进而整合先进钢球级配技术，从而达到磨机高产、稳产，钢球、衬板低消耗的系统最优结果。
这也是当初构成栏主倡导的系统研究《粉碎工程耐磨材料学》的着眼点之一。
一、关于钢球的主要规格尺寸钢球的规格尺寸随着磨外预粉碎工序能力的强化，入磨物料粒度大幅度降低而明显减少，很多朋友跟我交流起粉磨方面技术问题，尤其是钢球级配时，我坚持的钢球级配技术观点是“对等”、“等比”、“略大”六个字。
说“对等”也就是说：对应一种原料粒径会有一个相对粉碎效能较高的钢球球径。
在此与大家分享一下栏主在这方面多年的工作心得：目前主流的新型干法生产线所生产的熟料，在常规管磨机里入磨物料粒度与合适的球径对应关系大致如下表从这张表可以看出一个有意思的问题，即后半部分，当熟料细到0.3mm以下时需要微球（微段）才呈现高粉碎效能。
反过来说，微球只有在给料合适时，例如使用φ10、φ12微球（相当于φ8×8、φ10×10微段），给料小到0.2mm至0.3mm才是合适的，否则微球（段）效能是发挥不出的。
很多企业微球（段）用不好最后倒掉，换小球（段）后情况好转，其根本原因就在于从隔仓板进到研磨仓的物料不能做到足够细罢了。
水泥企业的朋友们有兴趣可以回去做个“磨内筛析曲线”，对研磨体尝试调整一下，一定会有所收获的。

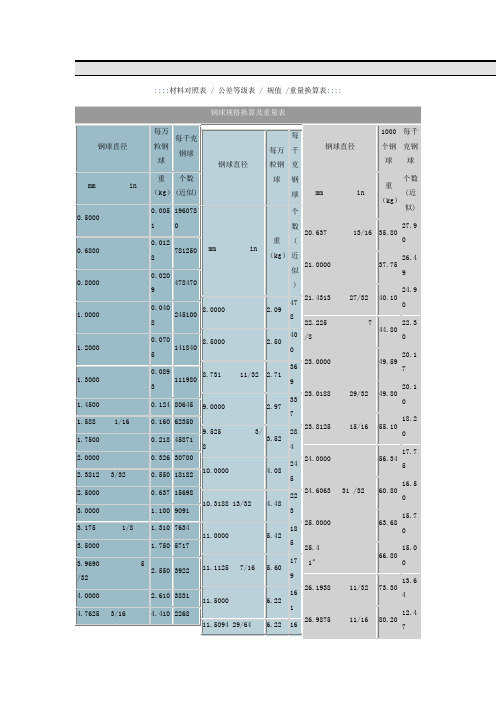

下表2是钢球的规格尺寸技术参数表，仅供朋友们在日后工作中参考：二、钢球的基本形状：钢球的基本形状，除了大家看到的正圆形外还有胶囊球、椭圆球、阴阳球和多缺球。
胶囊球、椭圆球和阴阳球栏主当年在八十年代中期，跟着吴锦旗等先生展开过相对比较系统的研究，个中酸甜苦辣难以言表。
球磨机配件钢球都有哪些材质的？
钢球算是球磨机的易损件，在发货中必然有大批量钢球的参与。
目前，市场上钢球分为铸造和锻造两种，它们分别有不同材质的：
1、锻造钢球：低碳合金钢球、中碳合金钢球、高锰钢球、稀土铬钼合金钢球；
2、铸造钢球：低铬铸球、中铬铸球、高铬铸球。
铬合金钢球参考数据鑫海：
1、产品规格：
Φ8 Φ10 Φ12 Φ15 Φ17 Φ20 Φ25 Φ30 Φ35 Φ40 Φ50 Φ60 Φ70 Φ80 Φ90 Φ100
2、钢球直径公差：
Φ10-Φ25：±1.0
Φ30-Φ60：＋1.5，-1.0
Φ70-Φ90：＋2.0 ，-1.0
Φ100以上：＋3.0，-1.0
3、化学性质和物理性质：
化学成分：
物理性质：
4、钢球规格和重量
钢球、壹衬五板零、减三速八机、三隔仓八板、联五轴五器六等六球磨机配件。
1．用华润热电（宜兴）有限公司制粉系统钢球磨煤机使用，钢球磨煤机型号为MG-320/470，生产厂家为1.1磨煤机衬板材质：ZGMn13Cr2；硬度（HRC）：501.2适用制粉系统煤种使用3.1.1 锅炉规范3.1.1.1 锅炉型式： UG-260/9.8-M3.1.1.2锅炉最大连续蒸发量： 280 t/h3.1.1.3 锅炉保证效率(B-MCR)： 90.4 %3.1.1.4 锅炉(B-MCR)燃煤量： 38.1t/h(设计煤种)；3.1.1.5 锅炉运行方式：带基本负荷并能调峰。
3.1.2 制粉系统3.1.2.1 系统及布置：1) 钢球磨煤机贮仓式制粉系统，每台炉配2台钢球磨煤机，本期工程共4台。
2) 磨煤机布置在煤仓间零米，室内布置。
3) 磨煤机润滑油站为每1台磨配1套。
3.1.2.2煤粉细度： R90= 18 %(设计煤种)。
3.1.2.3 煤粉水份： 0.75 %(设计煤种)。
3.1.3 给煤机3.1.3.1 型式：皮带式给煤机3.1.3.2 数量：每台磨煤机配1台给煤机3.2 厂址气象和地理条件3.2.1 气象条件3.2.1.1 当地大气压力： 101590Pa；3.2.1.2 环境温度范围：多年平均 15.7 ℃；3.2.1.3 相对湿度范围：多年平均 81 ％；3.2.2地震动峰值加速度：0.05g3.3煤种电厂燃用煤种：烟煤，煤质特性如下：设计煤种：（应用基）碳 C 52%氢H 3.49%氧O 7.21%氮N 0.81%硫S 0.49%灰份 A 28%水份M ＜8%可燃基挥发份V 27%低位发热电（应用基）Q 20515KI/kg(4900Kcal/kg) 校核煤种：（应用基）碳 C 50%氢H 2.7%氧O 7.1%氮N 1.00%硫S 0.8%灰份 A 30.4%水份M ＜8%可燃基挥发份V 25%可磨系数 1.2低位发热电（应用基）Q 18841KJ/kg(4500Kcal/kg) 煤质的灰熔点：DT=1250℃，ST=1450℃，FT=1500℃2产品规范2.1化学成分:3品规格、数量3.1￠30钢球 35t3.2￠40钢球 53t3.3￠60钢球 88t4技术要求4.1供方提供的产品必须符合DL/T668-1999《磨煤机耐磨件技术条件》,其化学成分与力学性能必须经有关权威部门检测并出具检测报告.4.2采用先进的金属型磨铸造而成，内部组织致密，无缩孔，内外硬度均匀，长期使用表面光亮、不变形、不失圆、不破碎、不剥落、韧性好、球耗低等4.3提供的钢球必须经淬火等热处理，其硬度HRC应达到≥48。
