先闻钢结构绘图软件3d3s管桁架绘图使用手册一、3d3s辅助绘图工具的描述3d3s辅助绘图工具是先闻钢结构绘图软件的增值模块之一，主要针对3D3S 空间结构（主要针对管桁架）开发的专用绘图辅助工具，让用户可以快速绘制大型复杂空间桁架结构的构件施工图，极大减少绘图工作量，缩短绘图时间，增加准确性。
注：使用该模块基本前提是结构空间模型要求十分准确，各节点定位明晰，杆件截面赋值明确。
本模块主要包含的操作步骤包括：1、加载3D3S数据文件。
注：目前要求3D3S版本为V10.0及V11.0，其他各版本可根据用户要求陆续开发。
2、模型校核。
（1）杆件查询。
（2）节点查询。
3、选择待绘制单元或构件。
4、绘制选定单元或构件。
以上步骤，要求用户按顺序执行，且互动准确。
二、3d3s辅助绘图工具的安装请到先闻官网/下载软件最新安装包。
用户下载解压后，安装至AutoCAD中，安装过程中需正确选择CAD版本。
目前软件支持3D3SV10.0及最新的3D3SV11.0所生成的数据。
软件界面如下：四、3D3S辅助绘图各步骤详细介绍【加载3D3S数据文件】要求3D3S版本V10及V11。
输出3D3S文件按以下步骤。
（1）利用3D3S计算软件打开已经计算好的3D3S模型（模型几何数据准确，单位：mm），如下图所示：3D3S计算模型（2）选择菜单：结构编辑->数据输入、输出：将3D3S计算模型导出（3）选择菜单：导出->3D3S文件，并另存为.txt文件：保存3D3S计算模型的数据文件（4）利用先闻钢结构绘图软件3D3S辅助绘图模块，加载该模型文件（.txt）：辅助绘图工具加载该数据文件（5）双击CAD屏幕，让模型充满显示区域。
注：此时模型为XY平面视角下显示，用户可利用空间视角查看空间模型。
数据文件加载成功，模型已读入该模块读入模型的功能，已经根据原模型的层信息读入，并把每个层重新定义为不同的颜色显示，这样能方便用户查看、选择。
客户端安装说明：
1、卸载原版本k3
2、安装控件
A、在文件夹\OS_CHS\DOTNETFX20中，依次安装DOTNETFX20.EXE、
NetFx20SP1_x86.exe、NDP20SP1-KB949272-x86.exe
B、在文件夹\OS_CHS\SVGVIEW中安装SVGView.exe
C、在文件夹\OS_CHS\VBA中安装setup.exe
3、安装v12.0
A、运行文件夹内的setup.exe
B、选择安装金蝶k/3 精益版
C、一路默认下一步后，选择自定义安装，如下图所示，
D、选择完自定义安装后，点击下一步，只需选择选择以下选项：
选择完毕后，点击下一步，等待安装完成。
E、安装完毕后，点击：开始-程序-金蝶K3 精益版-金蝶K3 工具-远程组件配置工具，
使用单一的中间层服务器192.168.101.36，点击确定即可。
运行桌面“金蝶K3 精
益版”，即可选择组织机构等进行登陆。
F、登陆进去后，选择
让内勤进行测试使用。
Web端控件安装说明：
1、登陆hr web界面后，找到组件下载
2、分别安装：
A、报表客户端组件(K3IECtrl) ，适用于所有电脑
B、S VG 客户端组件，适用于人事、绩效管理员
3、安全站点配置：
点击右上角第四个图标，下载运行，输入192.168.101.36，适用于所有电脑。
3D3SV12.1新规范版本设计软件改进说明2015年3月目录1.基本模块 (3)1.1 推出64位3D3S (3)1.2 增加结构类型选项 (3)1.3增加支座显示数值项 (3)1.4增加构件直接定义为连接单元项 (3)1.5可直接编辑的荷载说明 (4)1.6更加人性化的最小夹角查询功能 (4)1.7由用户选择的参考端 (4)1.8增加标注截面序号项 (5)1.9增加任意曲面方位拟合功能 (5)1.10不断扩充的截面库 (6)1.11比例缩放支持分数的输入 (8)1.12更加人性化的计算书输出 (8)1.13导出为revit文本格式文件 (8)1.14导出为Sap2000(V15)文本格式文件 (8)2. 多高层设计系统 (9)2.1改进结构总信息窗口 (9)2.2不断完善的总体信息查询 (10)2.3增加P-Dalta力来源各自工况或组合项 (10)2.4增加P-Dalta效应缺陷考虑项 (10)2.5增加定义质量源中质量集中于楼层平面项 (11)3.网架网壳结构设计系统 (12)3.1增加自定义配件库 (12)3.2 可控的锥头、封板、套筒强度 (12)3.3 灵活的封板锥头焊缝间隙 (12)3.4 增加用户控制螺栓球大小的碰撞提示命令 (13)3.5 完善支座节点参数默认值，并保存上次修改值 (13)3.6完善显示小立柱定义及显示功能 (13)3.7人性化的螺栓节点设计 (13)3.8 调整焊接球节点设计参数默认值 (14)3.8 更加精准的焊接球材料表 (14)3.9 增加不规则网架尺寸按比例输入功能 (14)3.10 改进网架结构带颜色显示实体的功能。
(15)3.11 验算结果增加加劲肋结果显示项 (15)4.钢管桁架结构设计系统 (16)4.1不断完善的桁架快捷建模 (16)4.2增加支座节点定义功能 (16)5.变电构架设计系统 (17)5.1增加单管柱中柱节点设计及出图 (17)5.2增加柱与有偏移横梁的中部连接节点 (17)5.3完善高架短柱柱顶节点设计，新增加劲肋参数设置 (17)5.4 完善人字柱变电站图纸，更贴合设计人员绘图习惯 (17)1.基本模块1.1 推出64位3D3S3D3SV12.1支持xp系统，32位、64位win7系统以及win8系统等多种计算机系统。
3D3SV12.1新规范版本设计软件改进说明2015年3月目录1.基本模块 (3)1.1 推出64位3D3S (3)1.2 增加结构类型选项 (3)1.3增加支座显示数值项 (3)1.4增加构件直接定义为连接单元项 (3)1.5可直接编辑的荷载说明 (4)1.6更加人性化的最小夹角查询功能 (4)1.7由用户选择的参考端 (4)1.8增加标注截面序号项 (5)1.9增加任意曲面方位拟合功能 (5)1.10不断扩充的截面库 (6)1.11比例缩放支持分数的输入 (8)1.12更加人性化的计算书输出 (8)1.13导出为revit文本格式文件 (8)1.14导出为Sap2000(V15)文本格式文件 (8)2. 多高层设计系统 (9)2.1改进结构总信息窗口 (9)2.2不断完善的总体信息查询 (10)2.3增加P-Dalta力来源各自工况或组合项 (10)2.4增加P-Dalta效应缺陷考虑项 (10)2.5增加定义质量源中质量集中于楼层平面项 (11)3.网架网壳结构设计系统 (12)3.1增加自定义配件库 (12)3.2 可控的锥头、封板、套筒强度 (12)3.3 灵活的封板锥头焊缝间隙 (12)3.4 增加用户控制螺栓球大小的碰撞提示命令 (13)3.5 完善支座节点参数默认值，并保存上次修改值 (13)3.6完善显示小立柱定义及显示功能 (13)3.7人性化的螺栓节点设计 (13)3.8 调整焊接球节点设计参数默认值 (14)3.8 更加精准的焊接球材料表 (14)3.9 增加不规则网架尺寸按比例输入功能 (14)3.10 改进网架结构带颜色显示实体的功能。
(15)3.11 验算结果增加加劲肋结果显示项 (15)4.钢管桁架结构设计系统 (16)4.1不断完善的桁架快捷建模 (16)4.2增加支座节点定义功能 (16)5.变电构架设计系统 (17)5.1增加单管柱中柱节点设计及出图 (17)5.2增加柱与有偏移横梁的中部连接节点 (17)5.3完善高架短柱柱顶节点设计，新增加劲肋参数设置 (17)5.4 完善人字柱变电站图纸，更贴合设计人员绘图习惯 (17)1.基本模块1.1 推出64位3D3S3D3SV12.1支持xp系统，32位、64位win7系统以及win8系统等多种计算机系统。
3D同济D3S快速大学3D3S 软S De 速安软件研发中esig 安装中心｜上海同gn V 装说同磊土木工V20说明工程技术有限020 限公司注意：3D3S* 请确* 请确* 请确* 请确为确保安装软件锁外形 3D3S 32位/ 3D3S 支持6确保您的机器确保您在安装确保您的客户确保您的客户装成功，请形图： Sense4单Design V264位、win Design V264位）；其器的USB 接装软件及硬户端电脑可户端电脑上前请认真阅读单机锁 020软件锁dows8 32位020可兼容其中“变电构接口可以正常硬件锁驱动可以通过网上的所有杀3D3S 安装说 锁支持的操作/64位、wi 容的平台：支构架”模块常工作。
时具有计算络正常访问毒软件均有言说明，严格CodeMeter 网作系统环境indows 10 6支持AutoC 块支持64位算机的管理问到服务器有退出。
格按照下列步网络锁正面 境：windows 64位。
AD2014-20位中望CAD 员权限。
。
步骤操作。
s Vista 、win 018（2016D 2020。
ndows7以上仅A. 单1、 请正确安2、 请找到如果是单机版 安装请正确安装A 安装AutoCAD 请安装3D3S 3D3S 软件安是初次安装则装步骤AutoCAD20D2014-2018，S 软件 安装程序所在则按默认设置14-2018（2安装完成后在的文件夹，双置安装即可2016以上仅请启动CAD 双击“3D3S 仅支持64位，确保CAD 能Design V202）能够正常使用0.exe ” 。
然后请退出出CAD 。
1>如果之前安装盘.exe 2>如不是同安装即可；3>安装完成提示操作。
安装过3D3S 进行安装即版本软件，可 成后，启动软件S 同版本软件可； 可根据需要自件，会出现 件，则会在安自行选择是否“没有找到软 安装之前提示否卸载旧版软软件锁。

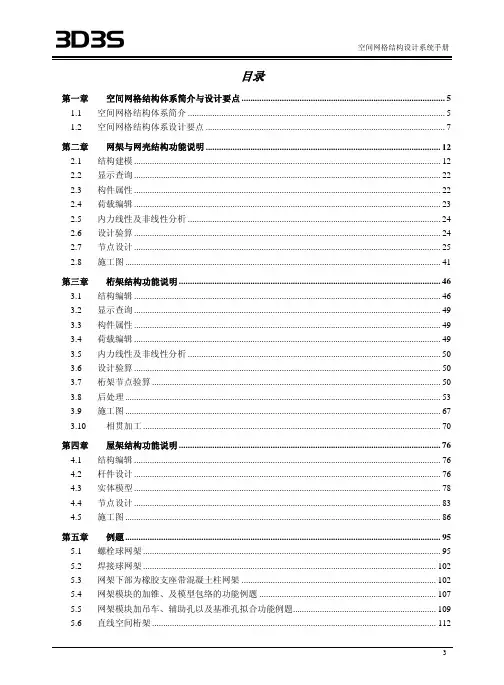

目录第一章 空间网格结构体系简介与设计要点 (5)1.1 空间网格结构体系简介 (5)1.2 空间网格结构体系设计要点 (7)第二章 网架与网壳结构功能说明 (12)2.1 结构建模 (12)2.2 显示查询 (22)2.3 构件属性 (22)2.4 荷载编辑 (23)2.5 内力线性及非线性分析 (24)2.6 设计验算 (24)2.7 节点设计 (25)2.8 施工图 (41)第三章 桁架结构功能说明 (46)3.1 结构编辑 (46)3.2 显示查询 (49)3.3 构件属性 (49)3.4 荷载编辑 (49)3.5 内力线性及非线性分析 (50)3.6 设计验算 (50)3.7 桁架节点验算 (50)3.8 后处理 (53)3.9 施工图 (67)3.10 相贯加工 (70)第四章 屋架结构功能说明 (76)4.1 结构编辑 (76)4.2 杆件设计 (76)4.3 实体模型 (78)4.4 节点设计 (83)4.5 施工图 (86)第五章 例题 (95)5.1 螺栓球网架 (95)5.2 焊接球网架 (102)5.3 网架下部为橡胶支座带混凝土柱网架 (102)5.4 网架模块的加锥、及模型包络的功能例题 (107)5.5 网架模块加吊车、辅助孔以及基准孔拟合功能例题 (109)5.6 直线空间桁架 (112)5.7 曲线空间桁架 (118)5.8 四边形廊桥模型及出相贯下料数据 (121)5.9 部分相贯桁架节点 (127)5.10 钢网架设计与分析 (129)5.11 网架-框架混合结构分析与设计 (139)5.12 带橡胶支座的网架结构分析与设计 (145)第六章 空间网格建模常见问题 (148)第一章 空间网格结构体系简介与设计要点1.1空间网格结构体系简介空间网格结构(space frame structures)是空间结构的一种，也是我国空间结构中发展最快、应用最广的结构形式。
- 1 -快速安装说明3D3S Insatll Instructions同济大学3D3S 研发组 上海同磊土木工程技术有限公司重要信息：请在安装前阅读本说明，为了确保安装成功，请严格按照下列步骤进行3D3S 单机锁、网络锁的外形如下图所示：Sense IV单机锁SenseIV网络锁 Codemeter锁软件锁支持的操作系统环境：windows 2003 server、windows Xp、windows Vista、windows7 32位/64位、windows8 32位/64位；目前3D3SV12.1支持32位、64位AutoCAD2010-2012版本请确保您的机器的USB接口可以正常工作。
请确保您在安装软件及硬件锁驱动时具有计算机的管理员权限。
请确保您的客户端电脑可以通过网络正常访问到服务器- 2 -目录单机版安装步骤 (4)步骤一请正确安装AutoCad (4)步骤二请安装3D3S软件 (4)步骤三启动3D3S软件，查看单位和软件模块信息 (8)网络版安装步骤 (8)一、服务器端安装和设置 (10)步骤一: 网络锁服务程序的安装和卸载 (10)二、客户端安装步骤 (14)步骤一登录服务器 (35)步骤二查看单位和软件功能模块信息 (38)- 3 -单机版安装步骤步骤一请正确安装AutoCad2010-2012正确安装AutoCad2010-2012，安装完成后请启动CAD，确保CAD能够正常使用。
然后请退出CAD。
步骤二请安装3D3S软件1找到3D3S软件安装程序所在的文件夹，双击3D3S安装盘.exe2如果是初次安装则按默认设置安装即可- 4 -- 5 -程序文件安装完毕后自动安装软件锁驱动程序- 6 -我们建议按照默认目录进行安装。
3如果是以前有低版本软件，则程序会提示先将低版本卸载，卸载完成后再次双击3D3S安装盘.exe进行安装即可如下图：4 安装完毕后，插上硬件锁开始写入锁授权，开始菜单--打开3D3SV12.1文件夹SenseIV锁激活如下：- 7 -- 8 -Codemeter 锁激活：在桌面双击授权文件即可- 9 - 步骤三 启动3D3S 软件，查看单位和软件模块信息。
双击3D3S 快捷图标，启动后，在模块切换/帮助 菜单下 点击关于3D3S 命令，查看用户名称和软件授权号，以及软件含有的功能模块信息：- 10 - 网络版 安装步骤一、服务器端安装和设置步骤一: 网络锁服务程序的安装和卸载服务器端程序安装与单机版程序及步骤一致,双击安装即可 Sense IV 网络锁安装说明3D3S 程序安装完毕后在开始菜单中将会出现一个“3D3S ServerMgr ”的快捷文件夹,桌面上也会生成快捷图标。
步骤二: 网络锁服务管理工具的使用3D3S ServerMgr （）用于设置服务的网络参数及锁的运行参数，启动/停止服务程序，显示服务程序当前工作状态，以及实现对客户端授权的管理，工具界面如图所示：应注意的问题：1 本网络服务只有在服务器接通网络的情况的下才能启动，即网线应连接在服务器上；2 本网络服务只有在软件锁连接在服务器上的情况下才能启动，- 11 -即网络锁驱动应正确安装，并且网络锁插在服务电脑上。
如果在服务状态下网线被拔掉，或者网络锁拔掉，重新连接上网线或者网络锁时，应重新启动服务程序。
图一:启动服务- 12 -图2 网络锁服务管理程序界面注意：关于参数ModuleID0到ModuleID2的数字，不需要用户进行干预。
启动/停止服务:如果服务管理工具与服务在同一台机器运行，则可以通过服务管理工具点击管理->启动服务/停止服务或者点击工具栏的快- 13 -捷键对服务状态进行操作。
如图3所示：图3 网络锁服务的启动与停止注意：1如果服务管理工具与服务不在同一台机器运行，则无法通过服务管理工具进行启动/停止服务的操作。
2 当在服务运行的情况下拔除了网络锁，则重新插上网络锁后必须重新启动服务。
二、客户端安装步骤网络版客户端的安装步骤请参照单机版的安装步骤执行。
- 14 -客户端安装步骤完成后需要设置IP地址。
在模块切换/帮助菜单，找到网络/单机版切换命令：请将"服务器IP"作为服务器的计算机IP地址。
请退出3D3S软件，然后再次启动3D3S软件。
Codemeter网络锁安装说明3D3S安装程序自带CodeMeter驱动文件，安装完3D3S后会自动提示安装驱动,选择Cometer（银色锁）驱动安装即可，会出- 15 -- 16 -现以下界面。
对照下面的截图示意安装即可。
安装完成后点击 完成退出安装。
图1-1 服务器端管理程序的安装图1-2 服务器端管理程序的安装- 17 -图1-3服务器端管理程序的安装- 18 -图1-4服务器端管理程序的安装- 19 -图1-5服务器端管理程序的安装- 20 -图1-6服务器端管理程序的安装服务器端管理程序安装完成以后将3D3S网络锁插上，即可自动启动授权服务。
（注：若3D3S软件锁为单机锁，则此时即可使用）- 21 -一、服务器端网络服务的开启在服务器端安装管理程序完成以后，就可以通过以下设置来开启网络锁服务。
该服务开启后局域网中的用户才可以访问，从而获得授权。
打开安装完成的CodeMeter控制中心，会出现以下的软件界面，点击右下角的Web管理界面命令，会在浏览器中自动打开图2-2所示的界面，对照其所示操作即可开启网络服务。
- 22 -- 23 -图2-1 CodeMeter 控制中心界面图2-2 服务器端许可信息的查看- 24 -图2-3服务器端网络服务的开启如下图所示点击停止CodeMeter服务后再点击启动CodeMeter即可重启CodeMeter服务。
- 25 -- 26 -图2-4服务器端网络服务的开启服务器端配置完成后需要重启CodeMeter 服务时也可以重新插拔一下软件锁。
以上操作完成以后，再次点击Web 管理界面，选择首页即可- 27 -以显示当前网络锁的基本信息，例如服务器端IP 等，以方便后续设置。
图2-5 网络锁基本信息的显示二、客户端准备及设置在服务器端配置完成，客户端正确安装（与服务器端安装步骤一致）3D3S软件之后，客户端仍需做以下测试，以防止其他原因导致3D3S软件锁无法使用。
1. 客户端可ping同服务器端。
若无法ping通则请检查局域网铺设及具体参数设置。
2. 客户端在浏览器输入http://192.168.12.103:22350/（注意，上述仅为示例IP，实测时候请根据服务器的IP输入相应的IP,例如，服务器端IP为192.168.1.100的时候则客户端应输入http://192.168.1.100:22350/）能看到锁的页面。
- 28 -若看不到则可能有以下几个原因服务器端服务没有启动。
解决办法，启动服务器端的服务。
端口被封住了。
解决办法，端口扫描检测端口是否被封住，若封住则解封。
网络授权被占用。
解决办法，服务器端启动管理页面管理授权信息，具体操作步骤参考“服务器端网络服务的开启”部分的内容。
以上测试都通过以后则可以在客户端选择网络锁，设置相应的IP以后即可以使用。
开始菜单—CodeMeter Control- 29 -- 30 - Center —Web 管理界面图3-1 客户端网络锁设置然后按照下图所示操作，最后在设置网络版参数对话框中填入图2-5中所示的IP即可完成客户端的设置。
（请注意操作说明的IP仅为示意，请勿照填。
请选择输入贵公司自己服务器端的IP）若服务器端与客户端为同一台电脑，即在插有3D3S网络锁的电脑上运行3D3S软件的时候，网络版参数设置时，IP设置成本机IP即可- 31 -图3-2客户端服务器端一体网络锁设置三、服务器端授权的管理服务器端与客户端设置完成以后，我们便可以在服务器端对授权信息进行管理。
点击CodeMeter控制中心对话框中的Web管理界面（见图2-1），在IE中可显示出网络锁的管理界面，对其- 32 -可完成授权的查看及管理等操作，具体操作方式如下图所示。
图4-1 服务器中授权信息查看当我们需要对用户取消授权的时候，可以点击图4-1所示的详细按钮，便会出现以下界面，点击取消按钮则可以取消对某用户授权- 33 -图4-2 授权的取消也可以通过下图所示的选择进入用户查看界面，以及对已授权用户的授权管理。
- 34 -- 35 -图4-3 管理页面用户查看步骤一 登录服务器ACAD 命令行中键入命令<login>，弹出如下所示对话框图所示。
- 36 -- 37 -在命令行中键入命令<logout>.则显示退出登录的提示。
登录状态的查询，可以通过关于3D3S 对话框中显示的状态进行查看，如下图所示，登录前后显示的不同。
登录前显示状态 登录后显示状态对可以同时登录节点数目的解释：假设用户数为5的情况下，即允许5个用户同时使用，[客户机]1 [客户机]2 [客户机]3 [客户机]4 [客户机]5 在LOGIN 后可以同时使用软件，当[客户机]6需要使用时，需要在1~5机器中任意一台LOGOUT。
对于自动登录功能的解释：选择自动功能下方的其中一个选项后，再次点击3D3S的图标进行软件时，软件会自动的保持该状态，如果我们选择自动登录全部模块，则在退出3D3S后，再次启动3D3S则不需要进行login就可以直接使用了。
步骤二查看单位和软件功能模块信息在模块切换/帮助菜单下点击关于3D3S 命令，显示关于对话框- 38 -- 39 -从对话框中可以看到 用户名称和软件授权号，以及软件含有的功能模块信息。
- 40 - 附录：Codemeter 锁wibu 文件返回a ：打开开始菜单Codemeter 控制中心，点击许可信息按提示操作- 41 -最后把C 盘的返回给开发商- 42 -。
