二极管的分类及参数一．半导体二极管的分类半导体二极管按其用途可分为：普通二极管和特殊二极管。

普通二极管包括整流二极管、检波二极管、稳压二极管、开关二极管、快速二极管等；特殊二极管包括变容二极管、发光二极管、隧道二极管、触发二极管等。

二.半导体二极管的主要参数1．反向饱和漏电流IR指在二极管两端加入反向电压时，流过二极管的电流，该电流与半导体材料和温度有关。

在常温下，硅管的IR 为纳安（10-9A）级，锗管的IR为微安（10-6A）级。

2．额定整流电流IF指二极管长期运行时，根据允许温升折算出来的平均电流值。

目前大功率整流二极管的IF值可达1000A。

3. 最大平均整流电流IO在半波整流电路中，流过负载电阻的平均整流电流的最大值。

这是设计时非常重要的值。

4. 最大浪涌电流IFSM允许流过的过量的正向电流。

它不是正常电流，而是瞬间电流，这个值相当大。

5．最大反向峰值电压VRM即使没有反向电流，只要不断地提高反向电压，迟早会使二极管损坏。

这种能加上的反向电压，不是瞬时电压，而是反复加上的正反向电压。

因给整流器加的是交流电压，它的最大值是规定的重要因子。

最大反向峰值电压VRM指为避免击穿所能加的最大反向电压。

目前最高的VRM值可达几千伏。

6. 最大直流反向电压VR上述最大反向峰值电压是反复加上的峰值电压，VR是连续加直流电压时的值。

用于直流电路，最大直流反向电压对于确定允许值和上限值是很重要的.7．最高工作频率fM由于PN结的结电容存在，当工作频率超过某一值时，它的单向导电性将变差。

点接触式二极管的fM 值较高，在100MHz以上；整流二极管的fM较低，一般不高于几千赫。

8．反向恢复时间Trr当工作电压从正向电压变成反向电压时，二极管工作的理想情况是电流能瞬时截止。

实际上，一般要延迟一点点时间。

决定电流截止延时的量，就是反向恢复时间。

虽然它直接影响二极管的开关速度，但不一定说这个值小就好。

也即当二极管由导通突然反向时，反向电流由很大衰减到接近IR时所需要的时间。

二极管的类型及工作原理二极管（Diode）是一种基本的半导体器件，它通常由P型半导体和N型半导体组成。

二极管有许多类型，包括普通二极管、肖特基二极管、肖特基隧道二极管等。

二极管在电子学领域中有着广泛的应用，包括电源供应、信号整形、无线通信、光电探测等。

本文将从二极管的基本工作原理和各种类型进行详细介绍。

一、二极管的基本工作原理1. PN结的形成二极管是由P型半导体和N型半导体通过扩散或外延生长形成PN结，PN结即正负电荷区域。

当P型半导体和N型半导体相连接时，在PN结处形成空间电荷区，这个区域即为耗尽层。

耗尽层内部形成电场，使得P区电子向N区移动，N区空穴向P区移动，形成内建电场。

2. 正向偏置当二极管正向通电时，P区的P型载流子（空穴）和N区的N型载流子（自由电子）受到外加电压的驱动，穿越耗尽层，导致电流流动。

在正向偏置下，二极管的耗尽层变窄，电阻减小，使得电流可以通过二极管，此时二极管处于导通状态。

3. 反向偏置当二极管反向通电时，P区的正电荷和N区的负电荷受到外加电压的驱动，使得耗尽层变宽，电阻增大，导致极小的反向漏电流。

在反向偏置的情况下，二极管处于截止状态，不导通。

二、普通二极管1. 硅二极管硅二极管是最常见的一种二极管，广泛应用于各种电子电路中。

硅二极管具有正向导通压降约0.7V~0.8V，工作温度范围广，稳定性好等特点。

2. 锗二极管锗二极管是二极管的一种，其正向导通压降约为0.3V~0.4V，工作频率范围相对较宽，但稳定性比硅二极管差。

三、损耗二极管1. 肖特基二极管肖特基二极管是一种具有快速开关特性和低漏电流的二极管。

它是由金属和半导体直接接触形成，具有低正向导通压降和快速恢复时间。

肖特基二极管在高频整流电路和开关电源中有着广泛的应用。

2. 肖特基隧道二极管肖特基隧道二极管是一种具有负差阻特性的器件，其反向漏电流与电压成指数关系。

它具有极低的反向漏电流，适用于超低功耗和高灵敏度的电路应用。

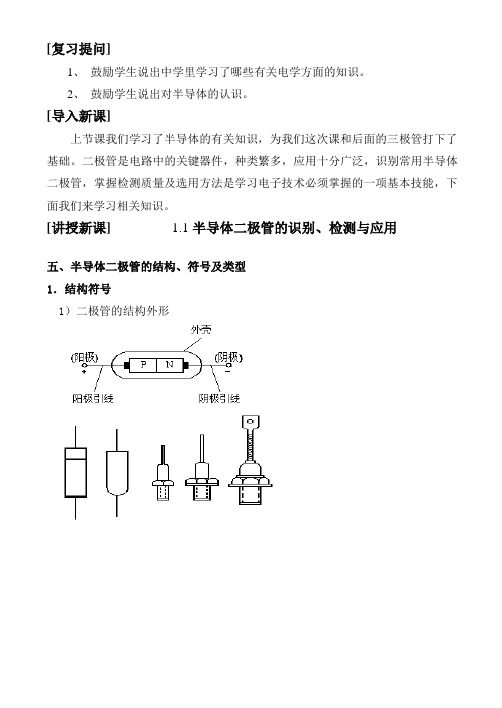

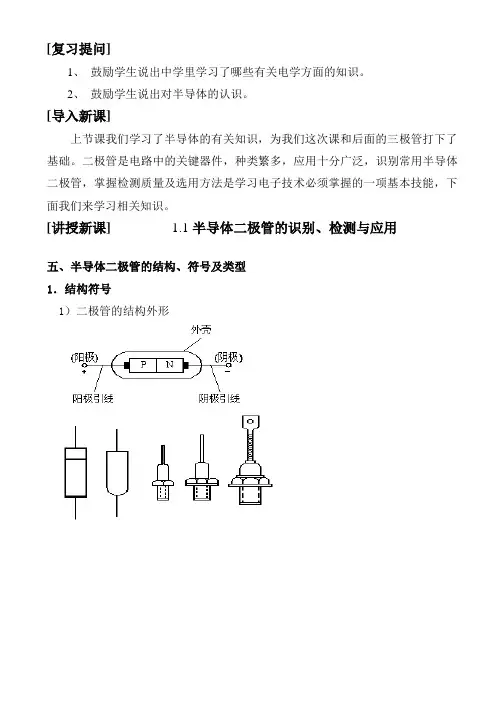

[复习提问]1、鼓励学生说出中学里学习了哪些有关电学方面的知识。

2、鼓励学生说出对半导体的认识。

[导入新课]上节课我们学习了半导体的有关知识，为我们这次课和后面的三极管打下了基础。

二极管是电路中的关键器件，种类繁多，应用十分广泛，识别常用半导体二极管，掌握检测质量及选用方法是学习电子技术必须掌握的一项基本技能，下面我们来学习相关知识。

[讲授新课] 1.1半导体二极管的识别、检测与应用五、半导体二极管的结构、符号及类型1．结构符号1）二极管的结构外形2）二极管的图形符号和文字符号电路符号中,箭头指向为正向导通电流方向。

文字符号有的书中用V，有的用D来表示。

2．类型1）按材料分:有硅二极管,锗二极管和砷化镓二极管等。

2）按结构分:根据PN结面积大小,有点接触型、面接触型、平面型二极管。

（1）点接触型二极管由一根金属丝经过特殊工艺与半导体表面相接，形成PN结。

通过的电流小，结电容小，适用于高频电路和开关电路。

如检波二极管。

（2）面接触型二极管是采用合金法工艺制成的。

结面积大，电流大，结电容大，适用于低频整流电路。

（3）平面型二极管是采用扩散法制成的。

结面积较大时可以通过较大电流，适用于大功率整流，结面积较小时，可作为数字电路中的开关管。

3）按用途分:有整流、稳压、开关、发光、光电、变容、阻尼等二极管。

4）按封装形式分:有塑封及金属封等二极管。

5）按功率分:有大功率、中功率及小功率等二极管。

六、半导体二极管的伏安特性1、二极管的伏安特性曲线半导体二极管的核心是PN结,它的特性就是PN结的特性——单向导电性。

常利用伏安特性曲线来形象地描述二极管的单向导电性。

若以电压为横坐标,电流为纵坐标,用作图法把电压、电流的对应值用平滑的曲线连接起来,就构成二极管的伏安特性曲线,如下图所示（图中虚线为锗管的伏安特性,实线为硅管的伏安特性）。

下面对二极管伏安特性曲线加以说明。

2、正向特性二极管两端加正向电压时,就产生正向电流,当正向电压较小时,正向电流极小（几乎为零）,这一部分称为死区,相应的A(A′)点的电压称为死区电压或门槛电压(也称阈值电压),硅管约为0.5V,锗管约为0.1V,如图OA(OA′)段。

课程名称：电工学与电子技术本次课标题：第2讲半导体二极管授课班级上课时间周月日第节上课地点教学目的1、了解半导体二极管的工作原理和主要参数；2、了解稳压管的工作原理和主要参数。

教学目标能力（技能）目标知识目标1、理解半导体的单向导电性；2、掌握半导体二极管的伏安特性和主要参数；3、掌握稳压管的特性。

1、了解半导体二极管的工作原理和主要参数；2、了解稳压管的工作原理和主要参数。

重点难点及解决方法重点：1、PN结的单向导电性；2、二极管的伏伏安特性；3、稳压管的特性。

难点：PN结的单向导电性。

解决办法：例题讲授与学生练习相结合，采用实物讲演法、图文并茂法、概念推演法、循序渐进法等多种教学方法。

参考资料《电工学》、《电工电子学》、《电工电子技术》教学设计课题第2讲半导体二极管教学目的1、了解半导体二极管的工作原理和主要参数；2、了解稳压管的工作原理和主要参数。

教学重点1、PN结的单向导电性；2、二极管的伏伏安特性；3、稳压管的特性。

教学过程及教学内容教学方法引入一、半导体的基础知识课堂提问：物体根据导电能力的强弱可分几类？自然界中的物质，按其导电性能可分为三大类，即导体、绝缘体和半导体。

导体是指导电能力很强的物质，如金、银、铜、铝等金属材料；绝缘体是指那些导电能力极弱，几乎不导电的物质，如塑料、陶瓷、玻璃等；半导体则是导电性能介于导体和绝缘体之间的物质，如硅、锗、砷化镓等常用半导体材料。

—由于绝大多数半导体都是晶体，所以用半导体材料制造的二极管和三极管也常称为晶体二极管和晶体三极管。

启发思考法概念分析（一）半导体的导电特性利用半导体材料可以制成各种半导体器件，但其理由并不在于半导体的导电性能介于导钵和绝缘体之间这一性质，而在于半导体具有以下特殊的性质：1、热敏性：半导体的导电能力随外界温度升高而显著增加。

2、光敏性：半导体的导电能力随光照强度而显著变化。

这些特性称之为半导体的光敏特性和热敏特性，利用光敏特性可以制成光敏元件，利用热敏特性可以制成热敏元件。

面接触型管子的特点是，PN 结的结面积大，能通过较大电流，但结电容也大，适用于低频较低整流电路。

半导体二极管半导体二极管是由一个PN 结构成的二端元件。

其端钮有确定的命名，即一端叫阳极a ，一端叫阴极k 。

1.2 半导体二极管1.2.1 半导体二极管结构和类型（1）点接触型二极管（2）面接触型二极管（3）平面型二极管点接触型管子的特点是，PN 结的结面积小，因而结电容小，主要用于高频检波和开关电路。

既不能通过较大电流，也不能承受高的反向电压。

平面型管子的特点是，PN 结的结面积大时，能通过较大电流，适用于大功率整流电路；结面积较小时，结电容较小，工作频率较高，适用于开关电路。

1.结构2. 分类普通二极管特殊二极管变容二极管发光二极管光电二极管激光二极管二极管稳压二极管稳压光电转换调谐按材料的不同，常用的二极管有硅管和锗管两种；按其用途二极管分为普通二极管和特殊二极管两大类：整流、滤波、限幅、钳位、检波及开关等。

忽略正向导通压降和电阻，二极管相当短路；二极管反向截止时忽略反向饱和电流，反向电阻无穷大，二极管相当开路路。

I S uiU R 二极管是一种非线性元件，其特性就是PN 结的特性，而电流i D 与两端的电压u D 的关系近似为：1.2.2 二极管的伏安特性普通二极管是应用PN 结的饱和区、死区和导通区的特性制成的二端元件。

电路符号为：（1）伏安关系（2）理想二极管）（1-=T D V u S D e I i I S —反向饱和电流；V T —温度的电压当量，当常温（T=300K ）时，V T =26mV 。

在正常工作范围内，当电源电压远大于二极管正向导通压降时，可将二极管当作理想二极管处理，其伏安特性如图示。

k a D最大整流电流又称为额定正向平均电流，是指二极管长时间使用时，允许通过的最大正向平均电流。

此值取决于PN 结的面积、材料和散热情况。

1.2.3 二极管的主要电参数1）最大整流电流I F2）最高反向工作电压U R3）最大反向电流I RM I F I RM ui U R 最大反向电流是指二极管加上最高反向工作电压时的反向电流值。

5.1.1 PN结导入：提问：物体按导电性能可分为哪几类？导体、绝缘体和半导体。

导电性能良好的物体叫导体，导电性性能很差的物体叫绝缘体。

导电性能处于导体和绝缘体之间的物体叫半导体。

新课：一、半导体基本特性及常用半导体半导体导电性能处天导体和绝缘体之间。

除此之外，半导体还有很多重要特性，热敏、光敏和掺杂特性。

热敏讲解：光敏讲解：掺杂讲解：掺杂后导电能力大大增强。

纯净的半导体称为本征半导体。

常用半导体有硅、锗。

硅介绍：石头的主要成份，原来叫矽，1952年后因与 硒 同音，改称硅。

台湾仍称矽，香港可称矽，也可称硅。

在地球上含量非常多。

锗含量较少，在半导体中用得也较少。

二、Ｐ型半导体和Ｎ型半导体纯净半导体经过掺后，有电子导电和空穴导电两种方式。

空穴导电讲解：以空穴导电为主的叫Ｐ型半导体。

电子导电讲解：以电子导电为主的叫Ｎ型半导体。

三、ＰＮ结的概念及单向导电性１、ＰＮ结概念将Ｐ型半导体和Ｎ型半导体结合在一结，在结合处形成ＰＮ结。

ＰＮ结是构成各种半导体器件的基础。

Ｐ是英语单词正极（Positive）的第一个字母，Ｎ是英语单词负极（Negative）的第一个字母。

ＰＮ结如果用中文来解释就是 正负结 。

２、ＰＮ结单向导电性演示实验（请同学们上台一起做）：2.1接通电源，小灯泡点亮。

提问：交换电源正负极，小灯泡是否还亮？2.2交换电源正负极，小灯泡还亮。

结论：小灯泡双向导通，不分正负极。

2.3在电路中间插入二极管（二极管内部结构主要是ＰＮ结）。

做同样实验，发现有一种情况下灯亮，还有一种情况下灯泡不亮了。

2.4简化实验，保持电源正负极不变，只改变二极管的方向，发现一个方向小灯泡亮，一个方向小灯泡不亮了。

2.5结论：ＰＮ结具有单向导电性，即只有一个方向导通，另一个方向不导通（专有名称：截止）。

2.6以自行车气嘴为例说明ＰＮ结单向导电的工作原理：2.7正向偏置：Ｐ接+，Ｎ接-；反向偏置：Ｐ接－，Ｎ接+。

简化理解：正接+，负接-，正向偏置；正按-，负椄+，反向偏置。

半导体二极管的基本原理及应用半导体二极管是一种最简单的电子器件，它在现代电子技术中起着至关重要的作用。

本文将介绍半导体二极管的基本原理、工作方式以及常见的应用。

1. 基本原理半导体二极管由N型半导体和P型半导体组成，其中N型半导体富含自由电子，而P型半导体则富含空穴。

当两种半导体材料通过P-N结（P-N Junction）连接时，便形成了一个二极管。

P-N结的形成是通过掺杂过程实现的，也即将掺杂少量的杂质元素（如硼、磷等）加入到纯净的半导体材料中。

半导体二极管正常工作时，其中的P区域称为“阳极”或“正极”，而N区域则称为“阴极”或“负极”。

在正向偏置情况下，即阳极电压高于阴极，电子从N区域进入P区域，而空穴从P区域进入N区域。

这使得电流流过二极管，形成正向导通。

相反，在反向偏置情况下，即阳极电压低于阴极，由于P-N结的电子云和空穴云相互吸引，电流被阻止，二极管呈现高阻抗状态，称为反向截止。

2. 工作方式半导体二极管具有直流和交流两种工作方式。

在直流工作中，二极管起到整流器的作用，将交流信号转化为直流信号。

在正向偏置时，直流电流通过二极管，而在反向偏置时，几乎没有电流通过。

这一特性使得二极管非常适合用于电源电路的整流器。

在交流工作中，二极管被用作开关或者调制器件。

通过正向偏置或反向偏置，可以实现二极管的导通和截止。

当二极管处于导通状态时，信号可以流过，而在截止状态时，信号被阻断。

这使得二极管在数字与模拟信号处理系统中发挥重要作用，例如在计算机中的逻辑门电路和通信系统中的调制解调器。

3. 应用领域半导体二极管广泛应用于各种电子设备和领域，下面是几个典型的应用示例：3.1 整流器我们在家庭中常用的电源适配器和电池充电器中常会见到二极管的身影。

在这些设备中，二极管被用作整流器，将交流电转换为直流电，以供电子器件正常工作。

由于二极管具有单向导通特性，可以保证电流仅在一个方向上流动，从而实现直流电的获取。

3.2 发光二极管（LED）发光二极管（LED）是一种将电能转换为光能的电子器件。

半导体二极管的温度特性及补偿方法摘要：半导体二极管是一种常见的电子器件，它在各种电子电路中起到至关重要的作用。

然而，由于温度的变化会对半导体二极管的性能产生影响，了解温度特性并采取相应的补偿方法对于确保电子电路的稳定性和性能至关重要。

引言：半导体二极管是一种最简单的半导体器件，由于其小巧、可靠、低成本等优点，被广泛应用于各种电子设备中。

然而，半导体二极管的性能会受到温度的影响，这是由于半导体材料的性质和电子能级变化引起的。

因此，了解半导体二极管的温度特性并采取相应的补偿方法对于确保电子电路的稳定性和性能至关重要。

一、温度特性对半导体二极管的影响温度变化会对半导体二极管的电性能产生很大影响，主要体现在以下几个方面：1. 电压漂移：在半导体器件中，随着温度的升高，材料的禁带宽度减小，电压降也随之减小，导致电压漂移现象。

这将导致电子在PN结中的注入量增加，从而改变电流的流动情况。

2. 导通电阻：半导体材料的电阻受温度影响很大，随温度的升高，其导电能力增强，导通电阻变小。

这将导致在高温环境下，半导体二极管的电流过大，可能会造成损坏。

3. 反向饱和电流：由于温度的升高，半导体材料的载流子密度会增加，导致反向饱和电流增加。

这将导致电路中的反向电流增大，可能导致电路性能下降。

二、半导体二极管的温度补偿方法为了保证半导体二极管在各种温度下都能正常工作，我们需要采取一些补偿方法。

以下是几种常见的温度补偿方法：1. 温度补偿电路设计：通过在半导体二极管电路中引入温度补偿电路，可以在温度变化时自动调整电路工作点，以保持电路性能的稳定。

温度补偿电路可以通过选择合适的电阻、电容或稳压二极管等元件来实现。

2. 温度传感器反馈：在应用中，可以安装温度传感器来实时监测温度变化，并将温度信息反馈给控制系统。

控制系统可以根据温度信息进行相应的补偿措施，以保持电子电路的性能稳定。

3. 温度补偿系数校准：对于一些特殊要求的应用场景，可以通过校准温度补偿系数来实现更高精度的温度补偿。
