手工电弧焊操作实训教案【教学目的】通过本环节的实习使学生获得焊接生产经验，培养理论联系实际的工作作风，充分掌握手工电弧焊的操作技能，为今后实际工作打下基础。
【重点难点】操作姿势及弧光防护，引弧及焊条运行的三个基本运动方向。
【注意事项】1.操作姿势必须规范,防止触电。
2.避免长时间短路，以免烧损设备。
3.穿戴好防护用品，注意弧光防止灼伤眼睛及皮肤。
4.焊接过的工件不要用手触摸，敲击焊渣时，注意方向，要用力适当不要崩入眼里。
【教学过程】一、基础知识讲解1、原理利用局部加热或者加压，或者两者同时使用，采用或不用填充材料，将两个分离金属连接在一起的工作方法。
焊接种类：钎焊、氧—乙炔焊、CO2保护焊、氩弧焊、手工电弧焊。
电弧焊的原理利用电弧放电时产生的热量,熔化焊件及填充金属,冷凝后实现焊接的。
2、设备及工具主要设备是电焊机，电焊机由交流和直流两类。
交流焊机是一特殊的变压器。
可将２２０Ｖ或３８０Ｖ电压降低，空载时为６０－８０Ｖ,电弧燃烧时为２０－３０Ｖ,同时供给很大的焊接电流，并且电流可在一定范围内调节。
工具有焊钳、面罩、尖头锤、钢丝刷等3、电焊条焊条由焊丝和药皮组成。
焊丝的直径有2.5、3.2、4、5mm，长度300－450mm。
药皮的作用是稳定电弧燃烧，防止焊缝金属的氧化和补充烧损的合金元素等，从而保证焊缝具有良好机械性能。
4、焊缝的空间位置平焊、立焊、横焊、仰焊。
一般平焊，如其他焊采用小直径、小电流、短电弧。
5、接头形式接头形式有对接、角接、Ｔ字接、搭接。
6、焊接的坡口形式基本形式有I型、V型、X型、U型等。
6、确定焊接规范根据工件、焊缝来确定焊条直径、焊接电流(30-55)ｄ、焊接速度。
尽量短电弧。
7、平焊的特点平焊是焊件处于水平位置时，在焊件上堆敷焊道的一种操作方法。
在选定焊接工艺参数和操作方法的基础上，利用电弧电流、焊接速度，达到控制熔池温度、熔池形状来完成焊接焊缝。
平焊是初学者进行焊接技能训练时所必须掌握的一项基本技能，焊接技术易掌握，焊缝无烧穿、焊瘤等缺陷，易获得良好焊缝成形和焊缝质量。

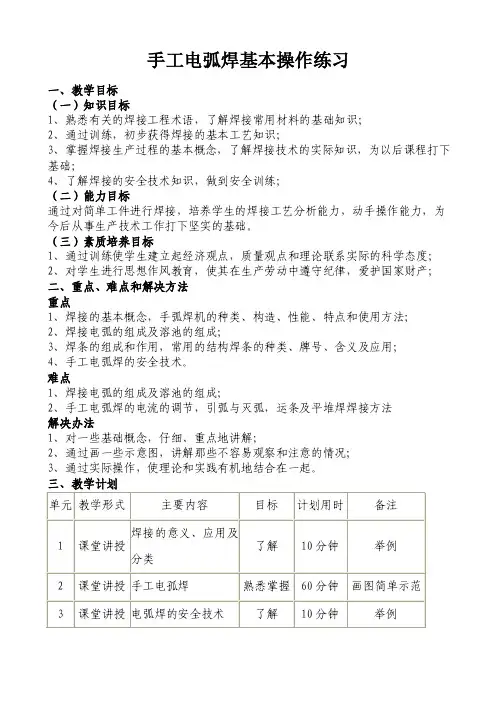

手工电弧焊基本操作练习一、教学目标（一）知识目标1、熟悉有关的焊接工程术语，了解焊接常用材料的基础知识；2、通过训练，初步获得焊接的基本工艺知识；3、掌握焊接生产过程的基本概念，了解焊接技术的实际知识，为以后课程打下基础；4、了解焊接的安全技术知识，做到安全训练；（二）能力目标通过对简单工件进行焊接，培养学生的焊接工艺分析能力，动手操作能力，为今后从事生产技术工作打下坚实的基础。
（三）素质培养目标1、通过训练使学生建立起经济观点，质量观点和理论联系实际的科学态度；2、对学生进行思想作风教育，使其在生产劳动中遵守纪律，爱护国家财产；二、重点、难点和解决方法重点1、焊接的基本概念，手弧焊机的种类、构造、性能、特点和使用方法；2、焊接电弧的组成及溶池的组成；3、焊条的组成和作用，常用的结构焊条的种类、牌号、含义及应用；4、手工电弧焊的安全技术。
难点1、焊接电弧的组成及溶池的组成；2、手工电弧焊的电流的调节，引弧与灭弧，运条及平堆焊焊接方法解决办法1、对一些基础概念，仔细、重点地讲解；2、通过画一些示意图，讲解那些不容易观察和注意的情况；3、通过实际操作，使理论和实践有机地结合在一起。
三、教学计划四、教学准备（以组为单位）1、设备：BX1-300-1型焊机1台；2、工具：焊钳一个，面罩二个，刨锤一支。
3、材料：E4303型Ф3.2电焊条2公斤，低碳钢板二块，规格 180×120×10。
4、教具：标准教件，粉笔，挂图等。
五、教学过程手工电弧焊是目前应用最普遍的，也是其他种类焊接方法的基础。
（一）电弧焊的特点手工电弧焊是利用手工操纵焊条进行焊接的电弧焊方法，简称手弧焊。
其特点：1、设备简单。
2、操作灵活方便。
3、能进行全位置焊接适合焊接多种材料。
4、不足之处是生产效率低劳动强度大。
在两电极间的气体介质中强烈而持久的放电现象称之为电弧，电弧放电时，一方面产生高温，同时产生强光，手弧焊就是利用电弧产生的高温熔化焊条和焊件，使两块分离的金属熔合在一起，从而获得牢固的接头。
手工电弧焊实训教材（内部教材）陕西省渭南电焊学校1998年基本理论部分一、什么时手工电弧焊？用手工操纵焊接器具和焊条进行焊接的电弧焊方法，称为手工电弧焊。
手工电弧焊是利用电弧的热能作热源，在电弧的热作用下，焊条与母材金属局部熔化，使被焊处达到原子结合的目的。
手工电弧焊有以下特点：（1）操作方便，使用灵活，适应性强。
适用于各种钢种、各种厚度、各种位置和各种结构的焊接。
特别是对不规则的焊缝、短焊缝、仰焊缝、高空和位置狭窄的焊缝，均能灵活运用，操作自如。
（2）焊接质量好。
因电弧温度高，焊接速度较快，热影响区小，焊接接头的机械性能较为理想。
另外，由于焊条和电焊机的不断改进，在常用的低碳钢和低合金钢的焊接结构中，焊缝的机械性能能够有效地控制，达到与母材等强的要求。
对于焊缝缺陷，在一定范围内可以通过提高焊工水平、改进工艺措施得到克服。
（3）手工电弧焊易于分散应力和控制变形。
所有焊接结构中，因受热应力的作用，都存在着焊接残余应力和变形，外形复杂的焊缝、长焊缝和大工件上的焊缝，共残余应力和变形问题更为突出。
采用手工电弧焊，可以通过工艺调整，如跳焊、逆向分段焊、对称焊等方法，来减少变形和改善应力分布。
（4）设备简单，使用维护方便。
无论交流电焊机还是直流电焊机，焊工都容易掌握，使用可靠，维护方便。
不象埋弧焊、电渣焊设备那样复杂。
（5）由于手工操作，生产效率低，焊工的劳动强度也比较大。
（6）焊接质量不稳定。
手工电弧焊的焊接质量，与焊工的技能有关，培训焊工技能的难度较大，也由于手工操作的随意性比较大，使焊接质量不稳定，这是手工电弧焊的最大缺点。
二、焊接材料1、焊条，焊条的基本组成焊条由焊芯及药皮两部分构成。
焊条是在金属焊芯外将涂料(药皮)均匀、向心地压涂在焊芯上。
焊条种类不同，焊芯也不同。
焊芯即焊条的金属芯，为了保证焊缝的质量与性能，对焊芯中各金属元素的含量都有严格的规定，特别是对有害杂质（如硫、磷等)的含量，应有严格的限制，优于母材。
手工焊接实验报告篇一：手工焊实训报告XX大学手工焊实训总结年级专业：学生姓名：学号：指导教师：焊接XX大学完成时间：2012 年月日1234篇二：手工电弧焊实习报告学校实习安排本次实习主要安排在新疆土哈油田建设有限公司进行，以顶班上岗为主，通过实习使学生全面了解企业单位的各方面工作，强化安全意识，规范操作要领，做到安全生产与文明生产。
我在吐哈油建公司实习以有几个月了，公司首先对我门进行了手工焊接的培训，培训期间遇到了很多问题和困难在几个月的时间内体验到当今电焊界普遍所应用的方法，总的来说这次实习活动是一次有趣且必将影响今后学习和工作的重要实践经验。
手工电弧焊是一门实践性的技术课，是学生学习焊接技术工艺方法和技术，完成工程基本训练的重要必修课。
实习不仅可以让我们获得焊接的基础知识，了解焊接的一般操作，而且还可以提高自己的焊接技能和动手能力，而且加强了理论联系实际的锻炼，提高了我们的实践能力，培养了我们的素质。
实习是一次我们学习、锻炼的好机会。
通过这次几个月充实的实习我懂得了很多………在这几个月内，大家每天都要加强学习焊接技术，并在很短的实习时间里，完成从对各项焊工作业的过程，我们在老师们耐心细致地指导下，很顺利的完成各自的实习内容，并且基本上都达到了老师预期的实习要求，圆满地完成了实习。
在实习期间，通过学习焊接的操作，我们做出了自己的工件，虽然这几个月的焊接实习是对我们的一个很大的考验，我们都喜不自禁，感到很有成就感。
在实习中，安全是第一位，这是每个老师给我们的第一忠告。
实习是培养学生实践能力的有效途径，又是我们工科类大学生非常重要的也特别有意义的实习课，也是我们一次，离开课堂严谨的环境，感受到车间的气氛，亲手掌握知识的机会。
实习要求（1）通过实习受到企业有关生产组织、企业管理、安全生产等方面的教育。
（2）结合实际加深理解课堂所学基础知识。
（3）熟悉几种典型零件的工艺过程和工艺规程的制订原则；了解焊接工艺过程中有关的设备、材料、工具、生产线布局；夹具的结构、使用及调整；认真阅读并消化产品图纸及工艺文件。
手工电弧焊实习报告一、实习目的：焊条电弧焊实训是学生全面学习焊条电弧操作技能的一次重要实习环节，通过本环节的实习使学生获得焊接生产经验，培养理论联系实际的工作作风，充分掌握焊条电弧焊的操作技能，为取得中级焊工资格证打下基础。
二、实习基本要求（一）实习教学的主要任务通过本环节的实习是学生了解焊条电弧焊的特点、适用范围，掌握焊条电弧焊的操作技术，具备根据图纸正确选用焊接规范参数的能力。
（二）实习教学的基本要求1、掌握焊条电弧焊平对接焊的基本操作技能，能熟练进行碳钢的不开坡口平对接焊、开坡口平对接焊和熔透焊道焊接法（单面焊双面成形）的操作。
2、掌握焊条电弧焊平角焊的基本操作技能，能进行碳钢的角接接头、T字接头和搭接接头的基本操作。
3、掌握焊条电弧焊立焊和横焊的基本操作技能，能进行碳钢的立焊和横焊的基本操作。
4、掌握焊条电弧焊管子焊接的基本操作技能，能熟练进行碳钢的水平管、垂直管、管板焊的基本操作。
5、掌握初级技术等级典型产品的加工基础知识，能初步进行初级技术等级典型产品的焊接基本操作。
6、熟悉焊接的有关设备，熟悉焊接材料及选用。
7、初步掌握焊条焊接法、氧乙炔气焊、氩弧焊、二氧化碳气体保护焊等焊接方法。
8、初步掌握气焊、手工焊工艺设计、焊接结构工艺设计。
三、实习地点：焊接实训室。
四、实习时间：2011年12月4日至2011年12月18日。
五、实习内容：焊接理论知识的培养及实际操作焊条焊接法、手工电弧焊、二氧化碳气体保护焊。
六、实习工具：直流焊机、电焊面罩、电焊手套、工服、鉄钳、粉笔、低碳钢钢板块等。
七、实习设备：直流电焊机（包括焊枪、电缆线）。
实习一平焊1.实习名称：平焊2.实习地点：三号教学楼焊接实训室3.实习时间：2011-12-44.实习目的：掌握焊条焊接法基本操作技能，掌握焊接过程中如何合理地选择电流电压，如何控制焊枪。
5.实习工具及材料直流焊机、低碳钢板若干块、焊条直径Ф2.5 mm、电焊面罩、电焊手套、实训服、锤子等6.平焊操作过程与要领：6.1.矫正工件，防止焊口错边。
焊接实训教案一、说明1、课程的性质和内容主要内容包括：常用焊接方法、常用金属材料的焊接。
2、课程的任务和要求本课程的任务是使学生掌握中级电焊工应具备的专业理论知识与操作技能、技巧。
通过本课程的学习，应达到如下要求：基本知识要求（1）焊接生产工艺过程、特点和应用；（2）手工电弧焊的设备分类、结构及组成，安全操作方法；（3）焊条的组成、作用、规格及牌号表示方法；（4）手工电弧焊的工艺参数对焊缝质量的影响：（5）常用焊接接头形式、坡口作用种类、不同空间位置的焊接特点；（6）常见焊接缺陷产生原因及防止方法；（7）气焊、气割设备的组成和作用，气焊火焰的种类和应用。
焊丝和焊剂的作用，气割过程的实质，切割条件；基本技能要求（1）了解常用焊接质量的检验方法及适用范围。
（2）掌握低碳钢结构件平焊、基本操作技能。
（3）掌握气割基本操作要领及方法。
二、教学要求、内容及建议教学要求1、掌握焊（割）安全操作规程。
2、掌握焊接接头形式、焊缝符号的标注、焊接工艺参数的选择、电源极性及应用，并理解线能量。
3、掌握焊芯和药皮的类型，药皮的作用和焊条的分类。
4、理解焊接应力与变形产生的原理，掌握预防措施及矫正变形的方法。
5、了解焊接检验的分类及常见的检验方法。
6、掌握低碳钢板件对接焊的基本操作技能。
7、掌握气割设备及工具的使用方法，掌握火焰的点燃、调节、熄灭方法及造成回火的原因。
8、掌握气割安全操作技术9、了解减压器、射吸式焊割炬的结构、型号和工作原理，并能够正确选用割炬和割嘴。
掌握氧乙炔切割基本操作技能。
教学内容课题一、安全教育1、焊接安全的重要性。
2、焊（割）安全操作规程。
3、焊接实训场地的安全要求。
课题二、模拟练习1、焊钳的正确使用。
2、焊接的基本动作、姿势和运条方法。
3、手弧焊操作准备知识。
课题三、平敷焊1、焊接电弧的概念。
2、引弧。
3、焊接接头的形式和焊缝的形式4、平敷焊技能训练。
课题四、平对接焊1、焊接工艺参数。
2、平对接技能训练。
手工电弧焊实训指导书焊条电弧焊安全操作规程1、一般情况下的安全操作规程（1）做好个人防护。
焊工操作时必须按劳动保护规定穿戴防护工作服、绝缘鞋和防护手套，并保持干燥和清洁。
焊接时必须使用电弧焊专用面罩，保护眼睛和脸部，同时注意避免弧光伤害他人。
（2）焊接工作前，应先检查设备和工具是否安全可靠。
不允许未进行安全检查就开始操作。
（3）焊工在更换焊条时一定要戴电焊手套，不得赤手操作。
在带电情况下，不要将焊钳夹在腋下而去搬动焊件或将电缆线绕挂在脖颈上。
（4）在特殊情况下（如夏天身上大量出汗，衣服潮湿时），切勿依靠在带电的工作台、焊件上或接触焊钳等，以防发生事故。
在潮湿地点焊接作业；地面上应铺上橡胶板或其他绝缘材料。
（5）焊工推拉闸刀时，要侧身向着电闸，防止电弧火花烧伤面部。
（6）下列操作应在切断电源开关后才能进行：改变焊机接头；更换焊件需要改接二次线路；移动工作地点；检修焊机故障和更换熔断丝。
（7）焊机安装、修理和检查应由电工进行，焊工不得擅自拆修。
（8）焊接前，应将作业现场10m以内的易燃易爆物品清除或妥善处理，以防止发生火灾或爆炸事故。
（9）使用行灯照明时，其电压不应超过36V。
（10）清渣时要注意焊渣飞出方向，防止焊渣烫伤眼睛和脸部；焊件焊后要用火钳夹持，不准直接用手拿，并应放在边缘固定地方；电弧焊工作场所的通风要良好。
（11）焊条、工具要放在固定地点；焊完的焊条头不能超过40mm，并且不准乱扔，应丢在固定的角落，防止火灾和踩踏。
（12）工作完毕离开作业现场时须切断电源，清理好现场，特别是焊把线、搭铁线，应盘放整齐，防止留下事故隐患。
2、设备的安全检查（1）设备安全检查的必要性焊接工作前，应先检查焊机和工具是否安全可靠，这是防止触电事故及其他设备事故的非常重要的环节。
（2）焊条电弧焊施焊前对设备检查的项目。
1）检查电源的一次、二次绕组绝缘与接地情况。
应检查绝缘的可靠性、接线的正确性、电网电压与电源的铭牌吻合。
手工电弧焊技术实训指导书Ⅰ．实训目的本焊接实训是为培养适应21世纪建设社会主义现代化需要的，德智体美全面发展的，具有创新精神和较强实践动手能力的焊接专业应用型技术人才。
通过实训可获得如下目的：，①使学生在操作技能方面得以加强，为职业技能鉴定（考工）打下良好的基础；②实际操作可更好地理解课堂上所学过的理论知识，并为后续课程奠定基础；③在诸多焊接方法中，手工电弧焊是基本方法，通过手工电弧焊的实训，为其它方法起到举一反三的作用。
Ⅱ．实训安排实训共四周(20天)，具体安排如下：基本操作练习（平焊、立焊、横焊等） 2天平板对接（平焊、立焊） 8天管子对接（垂直固定、水平固定） 8天其它焊接方法观摩焊 1天考核 1天注：其中穿插理论知识复习及观看录象。
Ⅲ．实训实例（参考）一、平板平位单面焊双面成形（一）试件尺寸及要求1．材料：Q235钢板。
2．尺寸：300×200×12mm。
3．坡口尺寸：60o V型坡口，钝边1mm。
4．焊接位置：平焊。
5．焊接要求：单面焊双面成形。
6．焊接材料：E43037．焊机：ZX7-250ST。
（二）试件装配1．清除坡口面及两侧20mm范围内的油、锈、水分及其他污物，至露出金属光泽。
2．装配：1）装配间隙：始端为3mm，终端为4mm。
2）定位焊：采用与焊接相同的E4303焊条进行定位焊，在焊件反面两端点焊，焊点长度为10mm～15mm。
3）预置反变形量3o～4o。
4）错边量≤1.4mm。
（三）焊接工艺参数（四）操作要点及注意事项1．打底焊应保证得到良好的背面成形。
单面焊双面成型的打底焊，操作方法有连弧法与断弧法两种。
连弧法的特点是焊接时，电弧燃烧不间断，具有生产效率高，焊接熔池保护的好，产生的缺陷少，但它对装配质量要求高，参数选择要求严，故其操作难度较大，易产生烧穿和未焊透等缺陷。
断弧法（又分为两点击穿法和一点击穿法两种手法）特点是依靠电弧时燃时灭的时间长短来控制熔池的温度，因此，焊接工艺参数的选择范围较宽，易掌握，但生产效率低，焊接质量不如连弧法易保证，且易出现气孔、冷缩孔等缺陷。
