隧道过轨钢管预埋技术交底

技术交底单工程名称隧道工程接受班组一、二队工程项目过轨管预埋交底日期2018.07.23交底内容：一、适用范围本交底适用于隧道过轨管预埋。

二、过轨管预埋说明：1、刘家田隧道、枫树下隧道、天心寨隧道、大鼓山隧道(1)隧道进口设置4根φ150通信过轨管，2根φ150+2根φ100电力过轨管；隧道出口设置4根φ150通信过轨钢管，2根φ150+2根φ100电力过轨管；(2)大避车洞兼电缆余长腔及避车综合洞室兼梯车洞处各设置8根φ100电力过轨钢管；(3)直放站综合洞室处设置8根φ150电力过轨钢管，4根φ150通信过轨钢管；2、黄家屋隧道、白石排隧道（1）隧道进口设置4根φ150通信过轨管，2根φ150+2根φ100电力过轨管；隧道出口设置4根φ150通信过轨钢管，2根φ150+2根φ100电力过轨管；3、石结咀隧道(1)隧道进口设置4根φ150通信过轨管，2根φ150+2根φ100电力过轨管；隧道出口设置4根φ150通信过轨钢管，2根φ150+2根φ100电力过轨管；(2)DK113+270变压器洞室处设4根φ150+4根φ100电力过轨管；(3)直放站综合洞室处设置8根φ150电力过轨钢管，4根φ150通信过轨钢管；4、石城隧道(1)隧道进口设置4根φ150通信过轨管，2根φ150+2根φ100电力过轨管；隧道出口设置4根φ150通信过轨钢管，2根φ150+2根φ100电力过轨管；(2)大避车洞兼电缆余长腔及避车综合洞室兼梯车洞处各设置8根φ100电力过轨钢管；(3)DK117+600变压器室处设置4根φ150+4根φ100电力过轨管；(4)直放站综合洞室处设置8根φ150电力过轨钢管，4根φ150通信过轨钢管；5、省界隧道(1)隧道进口设置4根φ150通信过轨管，2根φ150+2根φ100电力过轨管；(2)大避车洞兼电缆余长腔及避车综合洞室兼梯车洞处各设置8根φ100电力过轨钢管；(3)DK128+323/DK128+735变压器室处设置4根φ150+4根φ100电力过轨管；(4)直放站综合洞室处设置8根φ150电力过轨钢管，4根φ150通信过轨钢管；三、主要参数：1、过轨管埋设于线路夹角45°，过轨管间距60cm；φ150过轨管壁厚4mm，φ100过轨管壁厚4.5mm；四、施工要求：1、施工前根据施工缝及综合洞室位置，提前设置好过轨管预埋位置，并进行现场放样定位，采用定位钢筋对过轨管进行固定，防止过轨管偏于，施工中严格控制位置及标高。

技术交底书
技术交底书表格编号1318

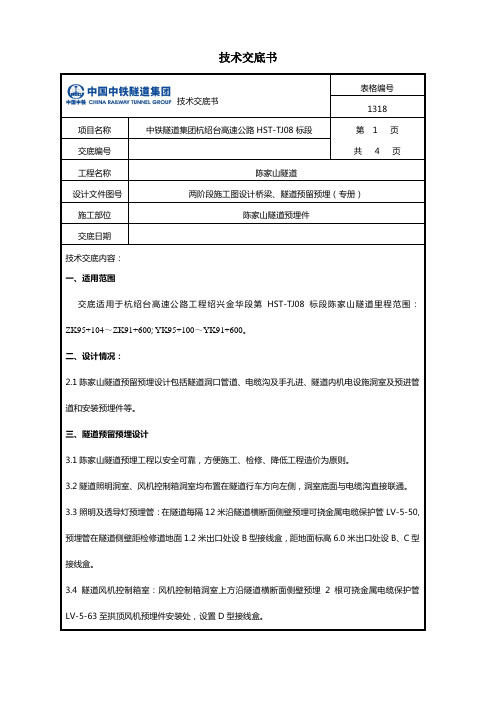

项目名称中铁隧道集团杭绍台高速公路HST-TJ08标段第 1 页
共 4 页交底编号
工程名称陈家山隧道
设计文件图号两阶段施工图设计桥梁、隧道预留预埋（专册）
施工部位陈家山隧道预埋件
交底日期
技术交底内容：
一、适用范围
交底适用于杭绍台高速公路工程绍兴金华段第HST-TJ08标段陈家山隧道里程范围：ZK95+104～ZK91+600; YK95+100～YK91+600。

二、设计情况：
2.1陈家山隧道预留预埋设计包括隧道洞口管道、电缆沟及手孔进、隧道内机电设施洞室及预进管道和安装预埋件等。

三、隧道预留预埋设计
3.1陈家山隧道预埋工程以安全可靠，方便施工、检修、降低工程造价为原则。

3.2隧道照明洞室、风机控制箱洞室均布置在隧道行车方向左侧，洞室底面与电缆沟直接联通。

3.3照明及透导灯预埋管：在隧道每隔12米沿隧道横断面侧壁预埋可挠金属电缆保护管LV-5-50,预埋管在隧道侧壁距检修道地面1.2米出口处设B型接线盒，距地面标高6.0米出口处设B、C型接线盒。

3.4隧道风机控制箱室：风机控制箱洞室上方沿隧道横断面侧壁预埋2根可挠金属电缆保护管LV-5-63至拱顶风机预埋件安装处，设置D型接线盒。

技术交底书技术交底书表格编号1318项目名称中铁隧道集团杭绍台高速公路HST-TJ08标段第 1 页共 4 页交底编号工程名称陈家山隧道设计文件图号两阶段施工图设计桥梁、隧道预留预埋（专册）施工部位陈家山隧道预埋件交底日期技术交底内容：一、适用范围交底适用于杭绍台高速公路工程绍兴金华段第HST-TJ08标段陈家山隧道里程范围：ZK95+104～ZK91+600; YK95+100～YK91+600。

二、设计情况：2.1陈家山隧道预留预埋设计包括隧道洞口管道、电缆沟及手孔进、隧道内机电设施洞室及预进管道和安装预埋件等。

三、隧道预留预埋设计3.1陈家山隧道预埋工程以安全可靠，方便施工、检修、降低工程造价为原则。

3.2隧道照明洞室、风机控制箱洞室均布置在隧道行车方向左侧，洞室底面与电缆沟直接联通。

3.3照明及透导灯预埋管：在隧道每隔12米沿隧道横断面侧壁预埋可挠金属电缆保护管LV-5-50,预埋管在隧道侧壁距检修道地面1.2米出口处设B型接线盒，距地面标高6.0米出口处设B、C型接线盒。

3.4隧道风机控制箱室：风机控制箱洞室上方沿隧道横断面侧壁预埋2根可挠金属电缆保护管LV-5-63至拱顶风机预埋件安装处，设置D型接线盒。

3.5标志灯电源配线预埋管：在每处标志灯位置从电缆沟沿隧道侧壁预埋2根可挠金属电缆保护管LV-5-50至标志灯处，设置C型接线盒。

人通和汽通标志灯预埋管均设置在横洞洞口右侧处，距离人通和汽通2M左右。

紧急停车带标志灯预埋管设置于应急停车带入口前5M左右，紧急电话标志灯、紧急停车带标志灯预埋管设置于应急及消防洞室旁。

3.6人行、车行横洞预留管：在横洞拱顶预埋2根可挠金属电缆保护管LV-5-50，每隔5米或6米。
