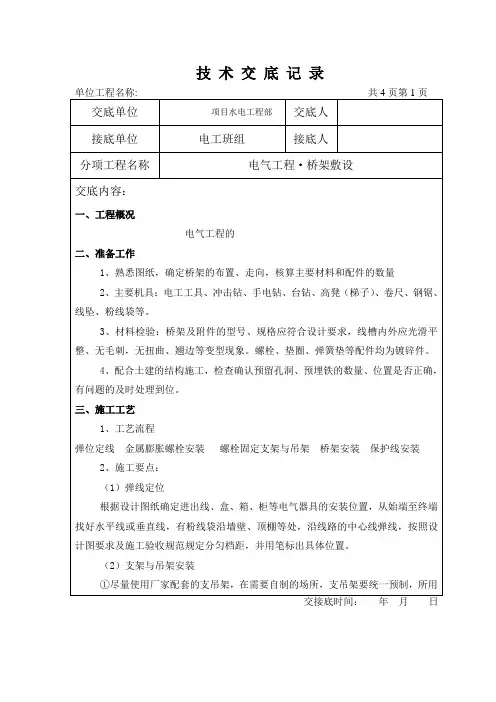

技术交底记录技术交底记录续页单位工程名称：鹤壁市艺术中心（群众艺术馆共4页第2页技术交底记录续页技术交底记录续页交接底时间：年月日（一）、钢管敷设及预埋予留1、暗配钢管敷设工艺流程熟悉图纸 选择管材 预制加工 测定盒、箱位置 盒箱固定 管路连接 跨接线连接 变形缝处理本工程钢管使用SC焊接钢管，预埋电气线盒采用86型镀锌接线盒和八角灯头盒，弱电预埋同强电预埋。

2、预埋控制要点（1）预埋高度征询土建水平标高要求，保证盖面板后距地面满足设计和规范要求。

（2）预埋深度问询土建剪力墙距合模模板尺寸，要求盒子出剪力墙3mm，这样合模时盒子紧贴模板，保证了盒子与墙面水平。

（3）预埋位置既要依据图纸，又要符合现场实际，强、弱电接线盒间距要保持在50cm。

（4）剪力墙内线盒用直径6mm2圆钢采用“井”字在盒子后面点焊，且点焊固定在墙筋上，这样保证了盒子固定牢固可靠；剪力墙内盒子加锯末填塞满后加铁盖板保护，防止线盒受损，影响工程质量。

（5）成排设备管路，一定要先放线再配管，保证管路成排敷设整齐美观。

（6）出线槽到设备管路，水平垂直度控制在允许偏差范围之内，地下室或潮湿部位做好封堵。

（7）配管穿过变形缝，应在变形缝两侧各预埋一个接线箱，先把管的一端固定在接线箱上，另一侧接线箱底部的垂直方向开长孔，其孔径长宽度尺寸不小于被接入管直径的2倍。

两侧连接好补偿跨接地线。

做法见图3.1.2-1。

（8）钢管出地面，未进箱盒之前，管口应做保护，以保证管路不被堵塞。

做法见图3.1.2-2。

3、作业条件 （1）现浇混凝土板内配管，在底层钢筋绑扎完后，上层钢筋未绑之前根据施工图尺寸位置配合土建施工；（2）随大模板现浇混凝土墙配管，土建钢筋网片绑扎完毕，按墙体线配管；（3）砌体配管，砌体施工完成，抹灰前在砌体内开槽配管并恢复所开槽。

（4）墙体抹灰前，安装暗装的配电箱箱体。

4、预埋管的方法和要求（1）材料要求：焊接钢管要求无锈蚀、无表皮剥落现象。

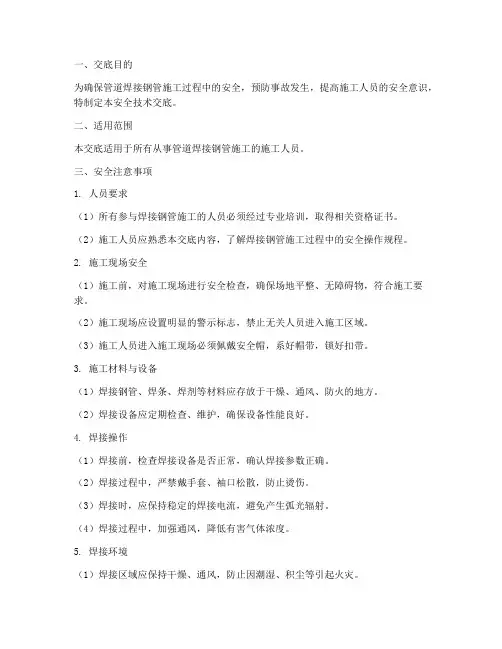

一、交底目的为确保管道焊接钢管施工过程中的安全，预防事故发生，提高施工人员的安全意识，特制定本安全技术交底。

二、适用范围本交底适用于所有从事管道焊接钢管施工的施工人员。

三、安全注意事项1. 人员要求（1）所有参与焊接钢管施工的人员必须经过专业培训，取得相关资格证书。

（2）施工人员应熟悉本交底内容，了解焊接钢管施工过程中的安全操作规程。

2. 施工现场安全（1）施工前，对施工现场进行安全检查，确保场地平整、无障碍物，符合施工要求。

（2）施工现场应设置明显的警示标志，禁止无关人员进入施工区域。

（3）施工人员进入施工现场必须佩戴安全帽，系好帽带，锁好扣带。

3. 施工材料与设备（1）焊接钢管、焊条、焊剂等材料应存放于干燥、通风、防火的地方。

（2）焊接设备应定期检查、维护，确保设备性能良好。

4. 焊接操作（1）焊接前，检查焊接设备是否正常，确认焊接参数正确。

（2）焊接过程中，严禁戴手套、袖口松散，防止烫伤。

（3）焊接时，应保持稳定的焊接电流，避免产生弧光辐射。

（4）焊接过程中，加强通风，降低有害气体浓度。

5. 焊接环境（1）焊接区域应保持干燥、通风，防止因潮湿、积尘等引起火灾。

（2）焊接区域应远离易燃易爆物品，防止火灾事故发生。

6. 焊接安全防护（1）焊接人员应穿戴符合要求的防护用品，如工作服、绝缘鞋、防护眼镜等。

（2）焊接过程中，注意观察周围环境，防止烫伤、火灾等事故发生。

四、应急措施1. 焊接过程中发生火灾，立即切断电源，使用灭火器进行灭火。

2. 施工人员发生烫伤、触电等事故，立即进行现场急救，并拨打急救电话。

3. 发生其他安全事故，立即停止施工，组织人员撤离现场，并向上级报告。

五、总结管道焊接钢管施工过程中，必须严格遵守本安全技术交底，加强安全意识，确保施工安全。

施工负责人要加强对施工现场的监督管理，确保各项安全措施落实到位。

本交底自发布之日起实施，如有未尽事宜，另行通知。

焊接钢管技术交底一、引言在现代建筑和制造业中，焊接钢管技术被广泛应用。

焊接钢管是一种将钢板通过焊接工艺连接起来形成的管道。

这种管道具有良好的强度和耐用性，可用于输送液体、气体和固体等物质。

本文将介绍焊接钢管的常见类型、焊接方法和注意事项，以便加深大家对焊接钢管技术的了解。

二、焊接钢管的常见类型1. 焊接钢管按照制造工艺分类•长焊缝焊接钢管：采用长焊缝焊接工艺制造。

此类管道具有较高的生产效率，广泛用于建筑和制造业中。

•螺旋焊接钢管：采用螺旋焊接工艺制造。

此类管道具有较高的强度和稳定性，适用于输送高压气体和液体等。

2. 焊接钢管按照用途分类•石油管：用于输送石油和天然气等油气产品。

•结构管：用于建筑结构、桥梁和其他重型结构的支撑。

•液压支柱管：用于煤矿工程中的液压支柱。

三、焊接钢管的常见焊接方法1. 电弧焊接电弧焊接是一种常用的焊接方法，适用于各种类型的焊接钢管。

电弧焊接可分为手工电弧焊和自动电弧焊两种。

手工电弧焊需要焊工手持焊枪进行焊接操作。

此种方法投入低、灵活性高，适用于小型工程和维修工作。

自动电弧焊利用机械设备进行焊接操作，生产效率高，适用于大规模工程。

2. 熔化焊接熔化焊接是在焊缝中同时加热和熔化母材和填充材料，形成焊缝的方法。

熔化焊接方法包括熔化极气体保护焊（MIG/MAG焊）、熔化极非气体保护焊（TIG焊）等。

MIG/MAG焊是常用的自动化焊接方法，适用于焊接钢管的生产线。

TIG焊适用于对焊缝质量要求较高的工程，如航空航天领域。

四、焊接钢管的注意事项1. 焊接前准备在进行焊接工作之前，需要进行以下准备工作：•清理焊接表面，确保无油脂、氧化物和污物。

•制定合适的焊接工艺规程，包括焊接电流、电压和焊接速度等参数。

•确保焊接设备和保护设备的正常工作。

2. 焊接操作在进行焊接操作时，需要注意以下事项：•保持稳定的焊接电流和电压，以确保焊接质量。

•控制焊接速度，避免过快或过慢导致焊缝质量不良。

•保持适当的焊接温度，避免过热或过冷导致焊缝质量下降。

表C2-2技术、安全交底记录施工单位：XXXX集团有限公司 2014年10月20日编号：工程名称XXXX交底部位剪力墙、柱及顶板配管共 3 页第 1 页交底内容：（电气配管）一、依据标准1、《建筑工程施工质量验收统一标准》GB50300-20132、《建筑电气工程施工质量验收规范》GB50303-20023、施工方案、XX版施工图纸和图纸会审中有关电气配管安装。

二、要求1、电线管路宜沿最近的路线敷设并应减少弯曲。

2、埋入地下的电线管路不宜穿过设备基础，且刷沥青漆做防腐。

3、金属导管严禁对口熔焊连接。

4、钢管进配电箱的长度不得大于1cm。

三、施工准备1、材料准备：焊接钢管DN15、DN20、DN25，86H80八角盒、86H80方盒，电焊条、防锈漆、圆钢Φ6、绑丝、木螺丝、管堵、胶带、塑料包装布。

2、主要机具：煨管器、手锤、钢锯、水平尺、电焊机、焊把线、地线、线坠、油刷、液压煨弯器。

3、作业条件：3.1、86H80八角盒、86H80方盒无变形开焊，敲落孔完整无缺。

3.2、焊管预先灌漆防腐。

3.3、现浇混凝土板内配管，在底层钢筋绑扎完后，上层钢筋未绑扎前，根据施工图尺寸位置进行配管，固定线盒。

四、操作工艺管盒预加工→按图定位→固定接线盒→连接配管→变形缝及后浇带处理→焊跨接线1、管盒预加工施工前加工管盒，接线盒与15cm长的短管一端需点焊连接，短管另一端焊接5cm的套管。

管盒用Φ6圆钢做跨接线，盒内刷铁红防锈漆，涂刷均匀。

用包装布先包裹线盒，包裹严密后后用胶带包裹一遍，加强盒子的包裹强度。

2、按图定位根据设计图要求确定盒、箱轴线位置，以土建弹出的水平线为基准，挂线找平，线坠找正，标出盒、箱实际尺寸位置。

3、固定接线盒现浇混凝土板墙固定盒用Φ6圆钢固定，现浇混凝土楼板将盒子包好随底板钢筋固定技术负责人：交底人：接交人：表C2-2技术、安全交底记录施工单位：XXXX集团有限公司 2014年10月20日编号：工程名称XXXX交底部位剪力墙、柱及顶板配管共 3 页第 2 页交底内容：牢固，管路配好后，用红漆在顶板模板上标记好线路的走向，在土建浇灌混凝土施工前完成。

一、工程名称：____________________二、施工地点：____________________三、施工日期：____________________四、施工单位：____________________五、项目负责人：____________________六、参与人员：____________________一、交底目的为确保焊接钢管施工过程中的安全，防止安全事故的发生，特制定本安全技术交底。

二、交底内容1. 作业人员安全要求：（1）所有参与焊接钢管施工的作业人员必须经过专业培训，持有相关操作证书。

（2）作业人员应熟悉本工程的安全技术交底内容，并严格遵守操作规程。

2. 施工现场安全措施：（1）施工现场应设置明显的安全警示标志，非作业人员不得入内。

（2）作业区域应保持整洁，防止杂物堆积，确保作业通道畅通。

（3）施工现场应配备消防器材，并定期检查其有效性。

3. 焊接钢管施工安全操作规程：（1）焊接钢管前，应检查钢管质量，确保无裂纹、砂眼、凹扁等缺陷。

（2）焊接过程中，操作人员应佩戴防护眼镜、手套、口罩等防护用品。

（3）焊接设备应保持良好状态，操作人员应熟悉设备性能，按操作规程进行操作。

（4）焊接过程中，应保持焊接区域通风良好，防止有害气体积聚。

（5）焊接完成后，应检查焊接质量，确保焊缝牢固、无漏焊、气孔等缺陷。

4. 焊接钢管施工用电安全：（1）施工现场用电设备应严格按照电气安装规范进行安装，确保用电安全。

（2）焊接设备电源线应选用符合要求的绝缘电线，并定期检查其绝缘性能。

（3）施工现场应设置专用配电箱，并配备漏电保护器。

（4）非电工人员严禁操作电气设备，焊接作业过程中，严禁私自改动电气线路。

5. 焊接钢管施工高处作业安全：（1）高处作业人员必须佩戴安全带，并定期检查其性能。

（2）高处作业区域下方应设置安全防护网，防止坠落物伤人。

（3）高处作业时，应设专人监护，确保作业安全。

6. 焊接钢管施工防火安全：（1）施工现场应禁止吸烟、动火作业，防止火灾事故发生。

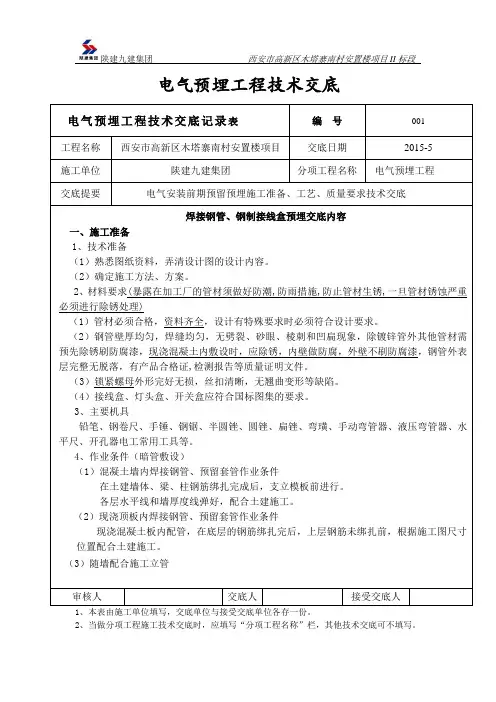

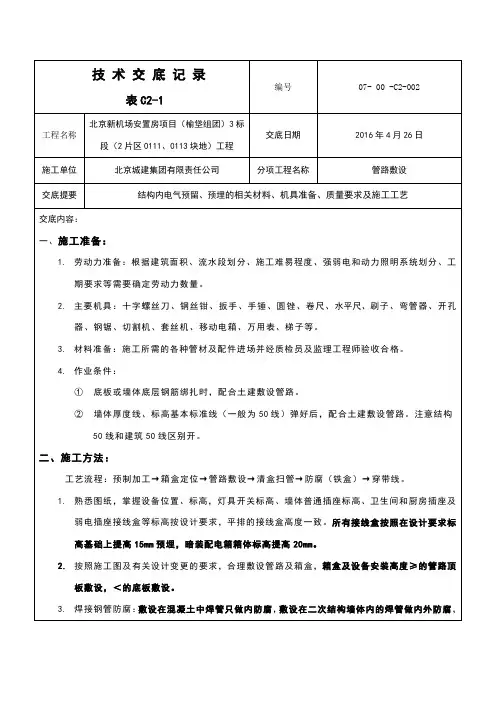

电气预埋工程技术交底电气预埋工程技术交底记录表编号001工程名称西安市高新区木塔寨南村安置楼项目交底日期2015-5施工单位陕建九建集团分项工程名称电气预埋工程交底提要电气安装前期预留预埋施工准备、工艺、质量要求技术交底焊接钢管、钢制接线盒预埋交底内容一、施工准备1、技术准备（1）熟悉图纸资料，弄清设计图的设计内容。

（2）确定施工方法、方案。

2、材料要求(暴露在加工厂的管材须做好防潮,防雨措施,防止管材生锈,一旦管材锈蚀严重必须进行除锈处理)（1）管材必须合格，资料齐全，设计有特殊要求时必须符合设计要求。

（2）钢管壁厚均匀，焊缝均匀，无劈裂、砂眼、棱刺和凹扁现象，除镀锌管外其他管材需预先除锈刷防腐漆，现浇混凝土内敷设时，应除锈，内壁做防腐，外壁不刷防腐漆，钢管外表层完整无脱落，有产品合格证,检测报告等质量证明文件。

（3）锁紧螺母外形完好无损，丝扣清晰，无翘曲变形等缺陷。

（4）接线盒、灯头盒、开关盒应符合国标图集的要求。

3、主要机具铅笔、钢卷尺、手锤、钢锯、半圆锉、圆锉、扁锉、弯璜、手动弯管器、液压弯管器、水平尺、开孔器电工常用工具等。

4、作业条件（暗管敷设）（1）混凝土墙内焊接钢管、预留套管作业条件在土建墙体、梁、柱钢筋绑扎完成后，支立模板前进行。

各层水平线和墙厚度线弹好，配合土建施工。

（2）现浇顶板内焊接钢管、预留套管作业条件现浇混凝土板内配管，在底层的钢筋绑扎完后，上层钢筋未绑扎前，根据施工图尺寸位置配合土建施工。

（3）随墙配合施工立管审核人交底人接受交底人2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

电气预埋工程技术交底记录表编号002工程名称西安市高新区木塔寨南村安置楼项目交底日期2015-5施工单位陕建九建集团分项工程名称电气预埋工程交底提要电气安装前期预留预埋施工准备、工艺、质量要求技术交底二、施工工艺1、工艺流程（1）混凝土墙内焊接钢管施工主要工艺流程预制加工（切管、套丝）→测定盒箱位置→稳住盒箱→管路防腐→暗管敷设→管路连接→跨接地线。

工程名称施工单位分项工程名电气配管交底日期2022/4/7称箱宽度大6cm，高度大10cm,厚度大3cm），将预留的管口封住，紧贴模板固定在钢筋上，到拆模后，效果图如下：图二：剪力墙预埋泡沫块成型效果等地面作好后，根据预埋的位置找到泡沫块，清理出预埋好的管口，在同一室内墙上根据设计标高弹上统一的标高线，然后用水泥砂浆将箱、盒按标高固定在墙上，箱盒边与抹灰后的墙面平齐，在操作过程中不得让杂物落入管子里，完成后及时用塑料或废纸封堵管口，再用比盒体稍大硬纸块封住箱、盒。

成型效果如下图：工程名称施工单位分项工程名电气配管交底日期2022/4/7称图：二次预埋效果图（弹线→后预埋→固定线盒→土建补洞→封堵线盒口）（2）剪力墙线盒直埋：为了更加节省工序及防治补洞时候的空鼓开裂，剪力墙上的盒子也可以采用直埋方法。

根据深化设计图规定的盒、箱预留具体位置，待土建剪力墙及柱子钢筋的绑扎后，土建提供一个楼层结构标高控制点交予机电，机电利用红外线水平仪放出插座及开关等的位置标识在钢筋上，预留出进入盒、箱的管子长度，将管子煨成灯叉弯，管子甩在盒、箱预留位置，并安装好封堵严密的线盒，上下加横筋固定牢固，待土建拆模后清理干净线盒，再用比盒体稍大硬纸块封住箱、盒。

3.4.3顶板稳埋灯头盒首先在灯头盒里填木屑，用胶带封好，现浇混凝土楼板模板铺完后，根据深化设计图标注出灯位的位置尺寸，用钉子将盒子牢固固定在模板上。

定位时需注意的是：必须根据结构梁柱来定位。

如下图：图：灯盒安装（定位→标识→固定灯盒→接管）3.4.4 盒、箱固定应平整、牢固，灰浆饱满，收口平整，纵横坐标标志工程名称施工单位分项工程名电气配管交底日期2022/4/7称准确，符合设计要求，偏差不大于5mm,两相邻的盒子边于边之间为12mm。

3.5 暗敷管路3.5.1 管路连接3.5.1.1 薄壁镀锌管套接紧定式（JDG）导管连接，安装时先把导管与管接头插紧定位后，再持续拧紧螺钉，使导管与管接头成一整体，连接后，在连接处用胶带缠好，以防水泥砂浆进入管路。

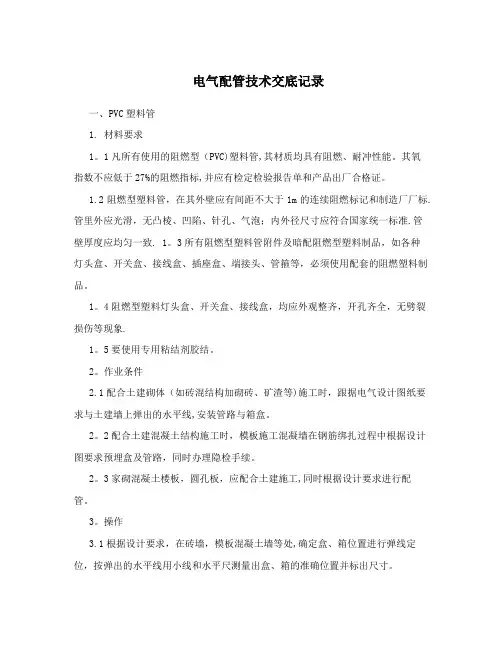

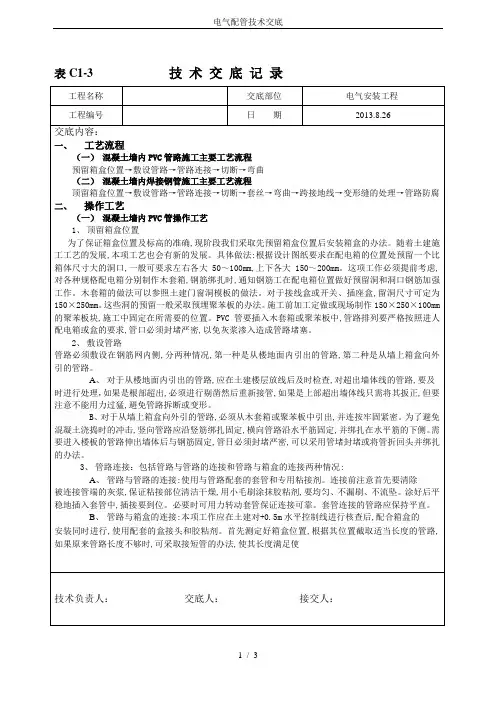

电气配管技术交底记录一、PVC塑料管1. 材料要求1。

1凡所有使用的阻燃型（PVC)塑料管,其材质均具有阻燃、耐冲性能。

其氧指数不应低于27%的阻燃指标,并应有检定检验报告单和产品出厂合格证。

1.2阻燃型塑料管，在其外壁应有间距不大于1m的连续阻燃标记和制造厂厂标.管里外应光滑，无凸棱、凹陷、针孔、气泡；内外径尺寸应符合国家统一标准.管壁厚度应均匀一致. 1。

3所有阻燃型塑料管附件及暗配阻燃型塑料制品，如各种灯头盒、开关盒、接线盒、插座盒、端接头、管箍等，必须使用配套的阻燃塑料制品。

1。

4阻燃型塑料灯头盒、开关盒、接线盒，均应外观整齐，开孔齐全，无劈裂损伤等现象.1。

5要使用专用粘结剂胶结。

2。

作业条件2.1配合土建砌体（如砖混结构加砌砖、矿渣等)施工时，跟据电气设计图纸要求与土建墙上弹出的水平线,安装管路与箱盒。

2。

2配合土建混凝土结构施工时，模板施工混凝墙在钢筋绑扎过程中根据设计图要求预埋盒及管路，同时办理隐检手续。

2。

3家砌混凝土楼板，圆孔板，应配合土建施工,同时根据设计要求进行配管。

3。

操作3.1根据设计要求，在砖墙，模板混凝土墙等处,确定盒、箱位置进行弹线定位，按弹出的水平线用小线和水平尺测量出盒、箱的准确位置并标出尺寸。

3。

2根据设计图灯位要求，在现浇混凝土板上进行测量后,标出灯头盒的准确位置尺寸。

3.3箱、盒应平正牢固、灰浆饱满、收口平整、纵横坐标准确，符合设计图和施工验收规范规定。

3.4预留盒、箱空洞,根据设计图规定的盒、箱预留具体位置，随土建砌体电工配合施工，在约300毫米处预留出、入盒箱的管子长度，将管子甩在盒、箱预留处,管端头堵好，等待最后一管一孔地进入盒、箱，稳埋完毕。

3.5管路连接应使用套管连接（包括端接头接管)，用小刷子湛配套供应的塑料管粘结剂，均匀涂抹在管外壁上,将管子插入套箍，管口应到位，粘结剂性能要求粘结后1分钟内不移位，粘性保持时间长，并具有防水性。

3.6管路垂直或水平敷设时，每隔1米应有一个固定点,在弯曲部位应以圆弧中心点为始点距两端300-500毫米处各加一个固定点。
