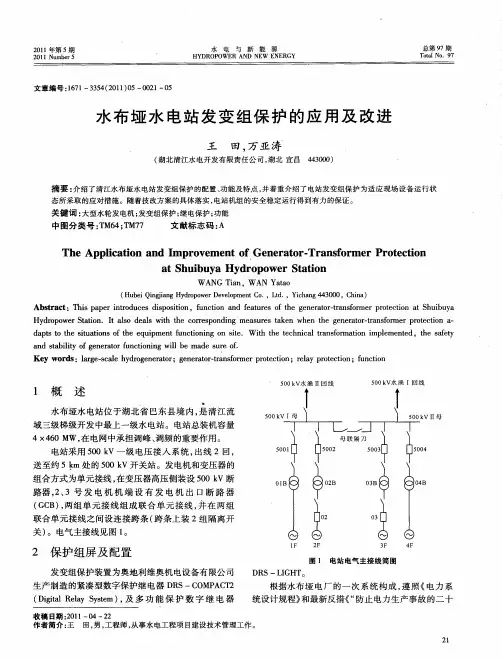

水布垭水电站

清江水布垭水利枢纽第一节工程概况清江水布垭水利枢纽位于巴东县境内，是清江梯级开发的龙头枢纽，工程以发电、防洪为主，兼顾其它，是国家“九五”科技攻关依托工程和“十五”重点建设项目。

水库正常蓄水位400米，相应库容43.12亿立方米，是一座具有多年调节性能的水库，电站装机容量184万千瓦。

属一等大（1）型水电水利工程。

水布垭工程于2000年初开始施工准备，2001年3月导流洞主洞开挖，2002年10月工程截流，2003年3月开始大坝填筑，2006年10月坝体填筑基本结束，2006年10月导流洞下闸后水库蓄水，2007年7月首台机组发电，2008年8月所有机组投入运行。

主要建筑物由混凝土面板堆石坝、河岸式溢洪道、右岸地下式电站厂房和放空洞等组成。

面板堆石坝最大坝高233米，是国内外目前已建、在建最高的面板堆石坝；溢洪道上下游水头差171米，最大泄量18320立方米每秒，消能区防淘墙面积2.8万平方米，墙体最深40米；放空洞设计最大挡水水头152.2米，最大操作水头110米，泄洪水位变幅110米；地下电站洞室群围岩上硬下软，地质条件复杂，大电流全连式离相封闭母线垂直高差118米，以上多项指标均居国内外同类工程之首或前列，在水工、施工、机电和金属结构方面技术难度很大。

大量新技术、新工艺、新材料和新机具的研发与应用，保证了水布垭水电站的工程质量，缩短了工期，节约了工程投资，取得了显著的经济效益和社会效益，填补了我国水电建设的多项空白，水布垭工程共获国家发明专利3项、实用新型专利13项、外观设计专利1项、制定行业标准2项、国家级施工工法2项。

水布垭水利枢纽的成功兴建，得到了国际大坝界的高度评价，2008年，国际大坝委员会主席Luis Berge先生称“……最高的水布垭面板堆石坝（233米）已经建成。

这表明中国混凝土面板堆石坝建设已居于世界领先地位。

很明显水布垭面板堆石坝是世界面板坝的里程碑式的工程”，2009年，国际大坝委员会授予水布垭大坝“面板堆石坝里程碑工程”。

水布垭水电站4×460MW电气部分设计XXXXXXXX毕业设计（论文）目录1 引言 ........................................................................... ................................................. 1 2 发电厂电气主接线的最佳方案 ........................................................................... .. (2)2.1 概述 ........................................................................... ...................................... 2 2.2 技术比较 ........................................................................... .............................. 3 2.3 经济性比较 ........................................................................... .......................... 4 2.4 主变压器的选择 ........................................................................... .................. 5 3 发电厂厂用电接线的最佳方案 ........................................................................... .. (6)3.1 方案确定 ........................................................................... .............................. 6 3.2 厂用变压器的选择 ........................................................................... .............. 7 4 短路电流的计算 ........................................................................... .. (9)4.1 网络变换 ........................................................................... .............................. 9 4.2 求计算电抗 ........................................................................... .......................... 9 4.3 计算电抗求值 ........................................................................... .................... 14 4.4 短路电流计.................... 15 4.5 短路冲击电流值的计算 ........................................................................... .... 17 5 发电机变压器的保护配置 ........................................................................... .. (18)5.1 概论 ........................................................................... .................................... 18 5.2 发电机―变压器组保护配置 (18)6 电气设备的选择与校验和保护配置 (20)6.1 保护的配置方案 ........................................................................... ................ 20 6.2 设备选择（电气主接线部分）(GIS) ......................................................... 22 6.3 厂用电设备选择 ........................................................................... ................ 29 6.4 支柱绝缘子及避雷器的选择 (32)7 高压配电装置的设计 ........................................................................... . (35)7.1 设计原则与要求 ........................................................................... ................ 35 7.2 布置的一般要求 ........................................................................... ................ 35 7.3 不同型式配电装置的特点 ...........................................................................36 7.4 管母线布置的优点 ........................................................................... ............ 37 8 避雷针的保护范围计算 ........................................................................... (38)8.1 避雷针保护范围的计算步骤 (38)8.2 避雷针保护范围的计.... 39 参考文献 ........................................................................... ............................................. 44 谢辞 ........................................................................... ............................................. 45 附录 ........................................................................... .. (46)ⅠXXXXXXXX毕业设计（论文）1 引言电力的发展对一个国家的发展至关重要，现今300MW及其以上的大型机组已广泛采用，为了顺应其发展，也为了有效的满足可靠性、灵活性、及经济性的要求，本设计采用了目前我国应用最广泛的发电机―变压器组单元接线，主接线型式为双母线接线，在我国已具有较多的运行经验。

水利史话收稿日期：2019-01-09水布垭工程位于湖北恩施巴东县境内长江支流清江上游，是清江干流上龙头工程。

上游距恩施市117km,下游距隔河岩水利枢纽92km,以发电、防洪、航运为主,兼顾其他的水利枢纽综合运用。

水布垭混凝土面板堆石坝(蓄水前)工程计划总工期8.5年。

2000年以前为筹建期，2001～2002年为施工准备期，2003～2007年为主体工程施工期，2007年至2009年6月底为工程完建期。

水库正常蓄水位400m,总库容45.8亿m 3，安装4台混流式水轮电机组,单机容量400MW ，总装机容量1600MW 。

保证出力310MW,每年平均发电量39.2×108kW·h 。

该工程为大型水利枢纽。

主体建筑物有:混凝土面板堆石坝、河岸式溢洪道、右岸地下式电站厂房和放空洞等。

混凝土面板堆石坝为目前世界上最高的面板坝，最大坝高233m ，坝顶高程409m.坝轴线长660m,大坝上、下游坝坡均为1∶1.4。

水布垭混凝土面板堆石坝标准断面河岸式溢洪道布置在左岸,由引水渠、控制段、泄槽段(含挑流鼻坎)和下游防冲段组成。

下游防冲段采用防淘墙的结构型式。

放空洞布置在右岸，用于水库放空,中、后期导流和施工期向下游供水等。

有压洞长530.24m,洞径9.0～11.0m 。

无压洞长532.63m,洞室净空尺寸为7.2m×12.0m,为城门洞型。

引水式地下电站的引水隧洞采用一机一洞，平均长387.9m,圆形断面内径为6.9～8.5m ；地下厂房尺寸为168.5m ×23m ×67m(长×宽×高)；尾水洞亦采用一机一洞，平均长313.18m,圆形断面内径为11.3m 。

枢纽两岸地形陡峻,库首近坝地段及坝区环境地质条件比较复杂,坝址区环境地质条件较差,有较多的危岩体分布,先后进行了滑坡治理、软岩成洞、消能形式等多项研究工作,取得了良好的效果。

施工总体方案2.1 工程实施条件与基本要求（1）围堰工程施工应满足2002年10月下旬至11月上旬截流的要求。

（2）大坝填筑速度应满足2003年度汛、2004年挡水、2006年9月第五期填筑的要求。

（3）溢洪道、电站引水渠等建筑物开挖速度和开挖料的岩性应与大坝填筑相匹配，提高开挖利用料直接上坝率。

（4）马崖三期开挖不仅应与大坝填筑速度匹配，还应在马崖下方防淘墙施工前全部完工。

2.2 工程施工特点、难点分析及对策（1）混凝土面板堆石坝坝高233m，如何控制大坝填筑，将大坝沉降量控制在设计允许范围内，施工中严格控制坝体填筑程序、铺料厚度、洒水量和碾压质量。

（2）初期导流和挡水度汛施工工期紧、工种多、强度大、施工干扰问题突出，是安全度汛的关键。

施工中将配备足够的资源，储备足够的坝料，精心组织、精心施工，确保如期实现度汛目标。

（3）坝址处河谷狭窄，两岸岸坡陡峻，建筑物布置紧凑，施工道路布置十分困难。

施工中除充分利用工地现有道路外，拟修建十一条施工便道、四座跨趾板钢桁架桥和一条交通隧洞，以满足工程项目顺利实施。

（4）坝区地质结构复杂，岩溶断层发育，周边有多处危岩体需处理，高边坡施工安全问题突出，将加强施工期安全监测，指导施工。

（5）大坝填筑物料种类多、时段性强，拟采用计算机技术做好分期填筑的料源规划。

（6）用于大坝填筑的建筑物和石料场开挖需根据大坝各分区填筑料对岩性的不同要求生产出相应的合格填筑料，施工中将严格按岩层分布情况，合理布置开采梯段和程序，最大可能地减少利用料的损失。

（7）大坝趾板、面板混凝土质量要求严格，拟安排在低温季节施工，同时全面做好砼防裂措施及各项防冻保温养护工作。

（8）止水结构复杂，技术要求高，拟采用专用滚压机连续加工和厂家订做定型专用接头，安排专业队伍施工，落实质检人员旁站监督检查制度，以保障止水安装质量。

（9）建筑物开挖均为高边坡施工，最高达220m以上，支护项目多、工程量大，与开挖施工干扰严重，拟选择工作平台车、联合湿喷机等先进的设备机具，以达到及时跟进支护的要求。

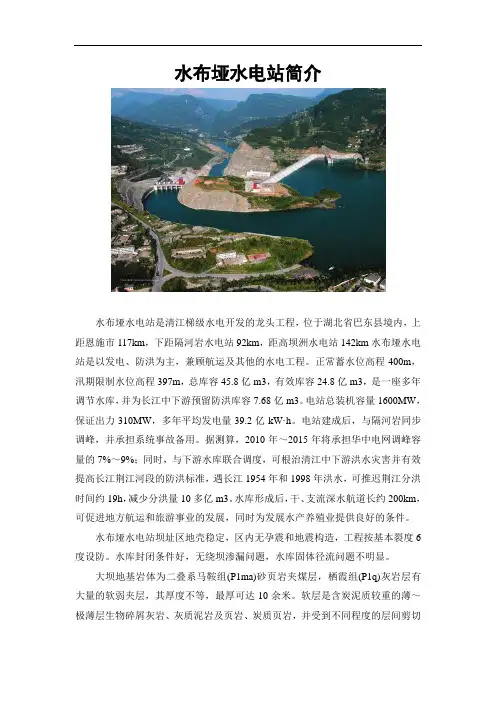

水布垭水电站简介水布垭水电站是清江梯级水电开发的龙头工程，位于湖北省巴东县境内，上距恩施市117km，下距隔河岩水电站92km，距高坝洲水电站142km水布垭水电站是以发电、防洪为主，兼顾航运及其他的水电工程。

正常蓄水位高程400m，汛期限制水位高程397m，总库容45.8亿m3，有效库容24.8亿m3，是一座多年调节水库，并为长江中下游预留防洪库容7.68亿m3。

电站总装机容量1600MW，保证出力310MW，多年平均发电量39.2亿kW·h。

电站建成后，与隔河岩同步调峰，并承担系统事故备用。

据测算，2010年～2015年将承担华中电网调峰容量的7%～9%；同时，与下游水库联合调度，可根治清江中下游洪水灾害并有效提高长江荆江河段的防洪标准，遇长江1954年和1998年洪水，可推迟荆江分洪时间约19h，减少分洪量10多亿m3。

水库形成后，干、支流深水航道长约200km，可促进地方航运和旅游事业的发展，同时为发展水产养殖业提供良好的条件。

水布垭水电站坝址区地壳稳定，区内无孕震和地震构造，工程按基本裂度6度设防。

水库封闭条件好，无绕坝渗漏问题，水库固体径流问题不明显。

大坝地基岩体为二叠系马鞍组(P1ma)砂页岩夹煤层，栖霞组(P1q)灰岩层有大量的软弱夹层，其厚度不等，最厚可达10余米。

软层是含炭泥质较重的薄～极薄层生物碎屑灰岩、灰质泥岩及页岩、炭质页岩，并受到不同程度的层间剪切破坏，风化较强，性状较差仅适应修筑当地材料坝(经过综合比较选定为混凝土面板堆石坝)。

河谷形态在高程400m以下呈阶梯状高陡谷坡，属“U”形谷，其中在高程350m 以下两岸地形陡峻，基本对称；350～400m高程则左陡右缓，两岸不对称，谷底宽度100～110m。

水布垭水电站工程属一等大(1)型工程，永久主要建筑物为1级，次要建筑物为3级。

拦河大坝、溢洪道、地下厂房采用千年一遇洪水标准设计，万年一遇洪水标准校核；电站尾水平均按五百年一遇洪水标准设计，千年一遇洪水标准校核。
