梁模板（扣件式，梁板立柱共用）计算书计算依据：1、《建筑施工脚手架安全技术统一标准》GB51210-20162、《建筑施工模板安全技术规范》JGJ162-20083、《混凝土结构设计规范》GB 50010-20104、《建筑结构荷载规范》GB 50009-20125、《钢结构设计规范》GB 50017-2003一、工程属性二、荷载设计风荷载参数：三、模板体系设计设计简图如下：平面图立面图四、面板验算按三等跨连续梁计算：截面抵抗矩：W＝bh2/6=1200×18×18/6＝64800mm3，截面惯性矩：I＝bh3/12=1200×18×18×18/12＝583200mm4q1＝γ0×max[1.2(G1k+(G2k+G3k)×h)+1.4Q1k，1.35(G1k+(G2k+G3k)×h)+1.4ψc Q1k]×b=1.1×max[1.2×(0.1+(24+1.5)×1.2)+1.4×3，1.35×(0.1+(24+1.5)×1.2)+1.4×0.7×3]×1.2＝58.588kN/mq1静＝γ0×1.35×[G1k+(G2k+G3k)×h]×b＝1.1×1.35×[0.1+(24+1.5)×1.2]×1.2＝54.707kN/mq1活＝γ0×1.4×0.7×Q1k×b＝1.1×1.4×0.7×3×1.2＝3.881kN/mq2＝[1×(G1k+(G2k+G3k)×h)]×b＝[1×(0.1+(24+1.5)×1.2)]×1.2＝36.84kN/m简图如下：1、抗弯验算M max＝0.1q1静L2+0.117q1活L2＝0.1×54.707×0.1252+0.117×3.881×0.1252＝0.093kN·mσ＝M max/W＝0.093×106/64800＝1.429N/mm2≤[f]＝15N/mm2满足要求！2、挠度验算νmax＝0.677q2L4/(100EI)=0.677×36.84×1254/(100×5400×583200)＝0.019mm≤[ν]＝L/250＝125/250＝0.5mm满足要求！3、支座反力计算设计值(承载能力极限状态)R max＝1.1q1静L+1.2q1活L＝1.1×54.707×0.125+1.2×3.881×0.125＝8.104kN标准值(正常使用极限状态)R'max＝1.1q2L＝1.1×36.84×0.125＝5.066kN五、小梁验算承载能力极限状态：面板传递给小梁q1＝8.104/1.2＝6.754kN/m小梁自重q2＝1.1×1.35×(0.3-0.1)×0.125＝0.037kN/m梁左侧楼板传递给小梁荷载F1=1.1×max[1.2 ×(0.5+(24+1.1)×0.18)+1.4×3，1.35 ×(0.5+(24+1.1)×0.18)+1.4×0.7×3]×(0.75-1.2/2)/2×0.125+1.1×1.35×0.5×(1.2-0.18)×0.12 5＝0.2kN梁右侧楼板传递给小梁荷载F2=1.1×max[1.2 ×(0.5+(24+1.1)×0.18)+1.4×3，1.35 ×(0.5+(24+1.1)×0.18)+1.4×0.7×3]×((1.5-0.75)-1.2/2)/2×0.125+1.1×1.35×0.5×(1.2-0.18)×0.125＝0.2kN正常使用极限状态：面板传递给小梁q1＝5.066/1.2＝4.221kN/m小梁自重q2＝1×(0.3-0.1)×0.125＝0.025kN/m梁左侧楼板传递给小梁荷载F1=(1×0.5+1×(24+1.1)×0.18)×(0.75-1.2/2)/2×0.125+1×0.5×(1.2-0.18)×0.125＝0.111kN 梁右侧楼板传递给小梁荷载F2=(1×0.5+1×(24+1.1)×0.18)×((1.5-0.75)-1.2/2)/2×0.125+1×0.5×(1.2-0.18)×0.125＝0.111kN计算简图如下：承载能力极限状态正常使用极限状态1、抗弯验算小梁弯矩图(kN·m)σ=M max/W=0.117×106/133333=0.874N/mm2≤[f]=11.44N/mm2满足要求！2、抗剪验算小梁剪力图(kN)V max＝1.685kNτmax=3V max/(2bh0)=3×1.685×1000/(2×80×100)＝0.316N/mm2≤[τ]=1.232N/mm2 满足要求！3、挠度验算小梁变形图(mm)νmax＝0.021mm≤[ν]＝L/250＝450/250＝1.8mm满足要求！4、支座反力计算承载能力极限状态R1＝0.558kN，R2＝3.031kN，R3＝1.381kN，R4＝3.031kN，R5＝0.558kN 正常使用极限状态R'1＝0.341kN，R'2＝1.886kN，R'3＝0.87kN，R'4＝1.886kN，R'5＝0.341kN 六、主梁验算主梁自重忽略不计，主梁2根合并，其主梁受力不均匀系数=0.6由上节可知P＝max[R2，R3，R4]×0.6＝1.819kN，P'＝max[R2'，R3'，R4']×0.6＝1.132kN主梁计算简图一主梁计算简图二1、抗弯验算主梁弯矩图一(kN·m)主梁弯矩图二(kN·m)σ=M max/W=0.955×106/4730=201.903N/mm2≤[f]=205N/mm2 满足要求！2、抗剪验算主梁剪力图一(kN)主梁剪力图二(kN)V max＝5.457kNτmax=2V max/A=2×5.457×1000/450＝24.253N/mm2≤[τ]=125N/mm2 满足要求！3、挠度验算主梁变形图一(mm)主梁变形图二(mm)跨中νmax＝0.162mm≤[ν]＝L/250＝500/250＝2mm满足要求！悬臂端νmax＝1.382mm≤[ν]＝2l2/250＝2×300/250＝2.4mm满足要求！4、支座反力计算图一：R max=10.518kN图二：R max=9.141kN用小梁的支座反力分别代入可得：承载能力极限状态图一立杆2：R2＝10.518kN，立杆3：R3＝4.794kN，立杆4：R4＝10.518kN图二立杆2：R2＝9.141kN，立杆3：R3＝4.166kN，立杆4：R4＝9.141kN立杆所受主梁支座反力依次为:立杆2:P2=10.518/0.6=17.53kN,立杆3:P3=4.794/0.6=7.989kN,立杆4:P4=10.518/0.6=17.53kN七、纵向水平钢管验算由小梁验算一节可知P＝max[R1，R5]＝0.558kN，P'＝max[R1'，R5']＝0.341kN纵向水平钢管计算简图一纵向水平钢管计算简图二1、抗弯验算纵向水平钢管弯矩图一(kN·m)纵向水平钢管弯矩图二(kN·m)σ＝M max/W＝0.293×106/4730＝61.945N/mm2≤[f]=205N/mm2 满足要求！2、抗剪验算纵向水平钢管剪力图一(kN)纵向水平钢管剪力图二(kN)V max＝1.674kNτmax＝2V max/A=2×1.674×1000/450＝7.44N/mm2≤[τ]＝125N/mm2 满足要求！3、挠度验算纵向水平钢管变形图一(mm)纵向水平钢管变形图二(mm)跨中νmax＝0.049mm≤[ν]＝L/250＝500/250＝2mm满足要求！悬臂端νmax＝0.416mm≤[ν]＝2l2/250＝2×300/250＝2.4mm满足要求！4、支座反力计算图一：R max=3.227kN图二：R max=2.804kN用小梁两侧的支座反力分别代入可得：承载能力极限状态图一：立杆1：R1=3.227kN，立杆5：R5=3.227kN图二：立杆1：R1=2.804kN，立杆5：R5=2.804kN八、可调托座验算1、扣件抗滑移验算两侧立杆最大受力N＝max[R1,R5]＝max[3.227,3.227]＝3.227kN≤1×8=8kN 单扣件在扭矩达到40～65N·m且无质量缺陷的情况下，单扣件能满足要求！2、可调托座验算可调托座最大受力N＝max[P2，P3，P4]＝17.53kN≤[N]=30kN满足要求！九、立杆验算1、长细比验算l0=h=1200mmλ=l0/i=1200/15.9=75.472≤[λ]=210长细比满足要求！查表得：υ＝0.752、风荷载计算M wd＝γ0×υc×γQ×Mωk=γ0×υc×γQ×(ζ2×ωk×l a×h2/10)＝1.1×0.6×1.4×(1×0.061×0.5×1.22/10)＝0.004kN·m3、稳定性计算R1＝3.227kN，P2＝17.53kN，P3＝7.989kN，P4＝17.53kN，R5＝3.227kN梁两侧立杆承受楼板荷载：左侧楼板传递给梁左侧立杆荷载:N边1=1.1×max[1.2×(0.5+(24+1.1)×0.18)+1.4×3，1.35×(0.5+(24+1.1)×0.18)+0.7×1.4×3]×(0.5+0.75-1.2/2)/2×0.5=1.827kN右侧楼板传递给梁右侧立杆荷载:N边2=1.1×max[1.2×(0.5+(24+1.1)×0.18)+1.4×3，1.35×(0.5+(24+1.1)×0.18)+0.7×1.4×3]×(0.5+1.5-0.75-1.2/2)/2×0.5=1.827kNN d＝max[R1+N边1，P2，P3，P4，R5+N边2]+1.1×1.35×0.15×(5.4-1.2)＝max[3.227+1.827，17.53，7.989，17.53，3.227+1.827]+0.936＝18.466kNf d＝N d/(υA)+M wd/W＝18465.617/(0.75×450)+0.004×106/4730＝55.559N/mm2≤[f]＝205N/mm2满足要求！十、高宽比验算根据《建筑施工脚手架安全技术统一标准》GB51210-2016 第8.3.2条: 支撑脚手架独立架体高宽比不应大于3.0H/B=5.4/8.4=0.643≤3满足要求！十一、架体抗倾覆验算支撑脚手架风线荷载标准值:q wk=l'a×ωfk=0.5×0.449=0.225kN/m：风荷载作用在支架外侧模板上产生的水平力标准值：F wk= l'a×H m×ωmk=0.5×1.5×0.362=0.271kN支撑脚手架计算单元在风荷载作用下的倾覆力矩标准值M ok：M ok=0.5H2q wk+HF wk=0.5×5.42×0.225+5.4×0.271=4.739kN.m参考《规范》GB51210-2016 第6.2.17条：B2l'a(g k1+ g k2)+2ΣG jk b j≥3γ0M okg k1——均匀分布的架体面荷载自重标准值kN/m2g k2——均匀分布的架体上部的模板等物料面荷载自重标准值kN/m2G jk——支撑脚手架计算单元上集中堆放的物料自重标准值kNb j——支撑脚手架计算单元上集中堆放的物料至倾覆原点的水平距离mB2l'a(g k1+ g k2)+2ΣG jk b j=B2l'a[qH/(l'a×l'b)+G1k]+2×G jk×B/2=8.42×0.5×[0.15×5.4/(0.5×0.5)+0.5]+2×1×8.4/2=140. 347kN.m≥3γ0M ok =3×1.1×4.739=15.64kN.M满足要求！十二、立杆地基基础计算立杆底垫板的底面平均压力p＝N/(m f A)＝18.466/(1×0.15)＝123.104kPa≤γu f ak＝1.363×350 =477.05kPa满足要求！。

桥梁计算书规定一．混凝土连续梁结构（含预应力、钢筋砼结构）●（一）静力计算采用荷载●1．活载：按规范取用●汽车冲击力：●汽车荷载的冲击力为汽车荷载乘以冲击系数。

●总体静力计算的冲击系数按照《公路桥涵设计通用规范》( JTG D60-2004 )的规定计算，悬臂板上冲击系数采用1.3。

●2．支座沉降：桥梁不均匀沉降采用1/3000跨径。

●3．温度：体系温度按（如150C合拢）升温，降温计算；日照梁上温度梯度仅计沥青层作为桥面铺装，沥青层下砼调平层不考虑温度梯度作用、折减；●4．砼弹性模量折减：●1）计算结构强度及应力时不折减;●2）计算结构变形时折减，按新规范取用；●5．梁体计算时砼容重按预应力结构26KN/m3，普通钢筋混凝土结构25KN/m3；沥青混凝土容重：24kN/m3、混凝土调平层容重：25 kN/m3●6．桥梁下部结构考虑纵横向外力组合；●7．曲线段桥梁按规范考虑离心力；●8．梁体偏载、剪滞影响按弯矩增大1.2~1.25。

●9.支座摩阻力按作用于支座上的竖向力乘以支座的摩擦系数计算；盆式活动支座的摩擦系数为0.05，板式活动支座（聚四氟乙烯板与不锈钢板）摩擦系数为0.06。

●（二）动力荷载●设计风速按基本风压换算；●施工风速根据施工周期确定。

●（三）计算控制及注意问题●预应力梁体⏹小于100米跨径预应力结构按部分预应力A类构件设计；●2）施工阶段●（1）注意挠度计算及预拱度设置；●（2）注意计算局部应力；●（3）按规范控制砼拉、压应力（建议拉应力不大于-0.5 Mpa），钢束应力。

●对于悬臂浇注连续梁施工阶段荷载：●（1）施工时桥面一侧均布荷载2KN/m;●（2）挂篮重；冲击系数u=0.2；●（3）砼容重不均匀性，主跨侧26 KN/ m3，边跨侧25KN/ m3；●（4）节段差；●（5）施工风力；●（6）悬臂施工时一侧挂篮脱落。

⏹使用阶段●（1）长期效应控制砼无拉应力，短期效应控制砼拉应力不大于0.5Mpa；钢束应力不超规范；弹性阶段C50混凝土压应力不大于15MPa（规范规定不大于16.2 MPa）。

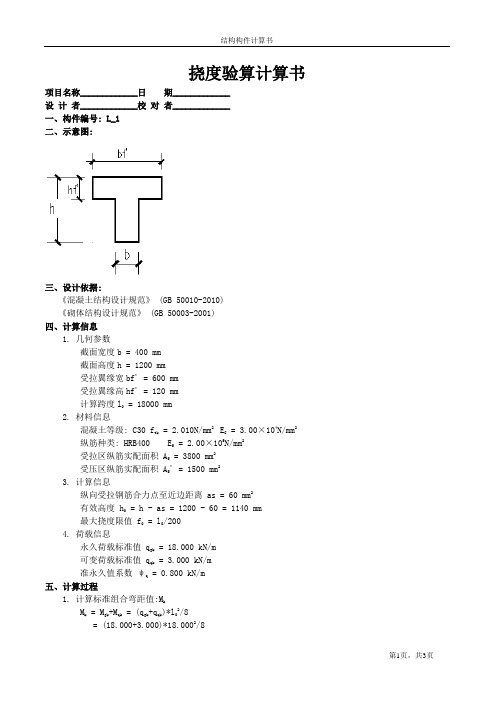

挠度验算计算书项目名称_____________日期_____________设计者_____________校对者_____________一、构件编号: L_1二、示意图:三、设计依据:《混凝土结构设计规范》 (GB 50010-2010)《砌体结构设计规范》 (GB 50003-2001)四、计算信息1. 几何参数截面宽度b = 400 mm截面高度h = 1200 mm受拉翼缘宽bf' = 600 mm受拉翼缘高hf' = 120 mm计算跨度l0 = 18000 mm2. 材料信息混凝土等级: C30 f tk = 2.010N/mm2E C= 3.00×104N/mm2纵筋种类: HRB400 E S= 2.00×105N/mm2受拉区纵筋实配面积 A S = 3800 mm2受压区纵筋实配面积 A S' = 1500 mm23. 计算信息纵向受拉钢筋合力点至近边距离 as = 60 mm2有效高度 h0 = h - as = 1200 - 60 = 1140 mm最大挠度限值 f0 = l0/2004. 荷载信息永久荷载标准值 q gk = 18.000 kN/m可变荷载标准值 q qk = 3.000 kN/m准永久值系数ψq = 0.800 kN/m五、计算过程1. 计算标准组合弯距值:M kM k = M gk+M qk = (q gk+q qk)*l02/8= (18.000+3.000)*18.0002/8= 850.500 kN*m2. 计算永久组合弯距值:M qM q = M gk+ψq*M qk = (q gk+ψq*q qk)*l02/8= (18.000+0.8*3.000)*18.0002/8= 826.200 kN*m3. 计算受弯构件的短期刚度:B S3.1 计算按荷载荷载效应的两种组合作用下，构件纵向受拉钢筋应力σSk = M k/(0.87*h0*A S)= (850.500×106/(0.87*1140*3800)= 225.666 N/mm2σSq = M q/(0.87*h0*A S)= (826.200×106/(0.87*1140*3800)= 219.219 N/mm23.2 计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率T形截面积:A te= 0.5*b*h = 0.5*400*1200 = 240000mm2ρte = A S/A te = 3800/240000 = 1.583%3.3 计算裂缝间纵向受拉钢筋应变不均匀系数ψψk = 1.1-0.65*f tk/(ρte*σSk)= 1.1-0.65*2.01/(1.583%*225.666)= 0.734ψq = 1.1-0.65*f tk/(ρte*σSq)= 1.1-0.65*2.01/(1.583%*219.219)= 0.7243.4 计算钢筋弹性模量与混凝土模量的比值αEαE = E S/E c= 2.00×105/3.00×104 = 6.6673.5 计算受压翼缘面积与腹板有效面积的比值γf'γf' = (bf'-b)*hf'/b/h0= (600-400)*120/400/1140= 0.0533.6 计算纵向受拉钢筋配筋率ρρ=A S/(b*h0)=3800/(400*1140)=0.833%3.7 计算受弯构件的短期刚度 B SB Sk = E S*A S*h02/(1.15*ψk+0.2+6*αE*ρ/(1+3.5*γf'))= 2.00*105*3800*11402/(1.15*0.734+0.2+6*6.667*0.833%/(1+3.5*0.053)) = 744.880×103 kN*m2B Sq = E S*A S*h02/(1.15*ψq+0.2+6*αE*ρ/(1+3.5*γf'))= 2.00*105*3800*11402/(1.15*0.724+0.2+6*6.667*0.833%/(1+3.5*0.053)) = 751.894×103 kN*m24. 计算受弯构件的长期刚度:B4.1 确定考虑荷载长期效应组合对挠度影响增大影响系数θρ'=A S'/(b*h0)=1500/(400*1140)=0.329%当0<ρ'<ρ时,θ在2-1.6间线性内插得θ=1.8424.2 计算受弯构件的长期刚度 BBk = M K/(M q*(θ-1)+M K)*B Sk= 850.500/(826.200*(1.842-1)+850.500)*744880.422= 409.715×103 kN*m2Bq = B Sq/θ= 751893.505/1.842= 408.171×103 kN*m2B = min(B Sk,B Sq= min(409715.038,408170.760)= 408.171×103 kN*m25. 计算受弯构件挠度f max = (q gk+Ψq*q qk)*l04/B*5/384= (18.000+0.8*3.000)*18.0004/408.171*5/384= 68.315mm ≤ f0=l0/200=18000/200=90.000mm,满足要求。

400×1000的梁计算书计算依据：1、《建筑施工模板安全技术规范》JGJ162-20082、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－20113、《混凝土结构设计规范》GB50010-20104、《建筑结构荷载规范》GB 50009-20125、《钢结构设计规范》GB 50017-2003一、工程属性二、荷载设计三、模板体系设计设计简图如下：平面图立面图四、面板验算面板类型覆面木胶合板面板厚度(mm) 15面板抗弯强度设计值[ f](N/mm2) 15 面板弹性模量E(N/mm2)10000取单位宽度1000mm，按三等跨连续梁计算，计算简图如下：W＝bh2/6=1000×15×15/6＝37500mm3，I＝bh3/12=1000×15×15×15/12＝281250mm4q1＝γ0×max[1.2(G1k+(G2k+G3k)×h)+1.4Q2k，1.35(G1k+(G2k+G3)×h)+1.4ψc Q2k]×b=0.9×max[1.2×(0.1+(24+1.5)×1)+1.4×2，1. k35×(0.1+(24+1.5)×1)+1.4×0.7×2]×1＝32.868kN/mq1静＝0.9×1.35×[G1k+(G2k+G3k)×h]×b＝0.9×1.35×[0.1+(24+1.5 )×1]×1＝31.104kN/mq1活＝0.9×1.4×0.7×Q2k×b＝0.9×1.4×0.7×2×1＝1.764kN/mq2＝[G1k+(G2k+G3k)×h]×b＝[0.1+(24+1.5)×1]×1＝25.6kN/m1、强度验算M max＝0.1q1静L2+0.117q1活L2＝0.1×31.104×0.1332+0.117×1.76 4×0.1332＝0.059kN·mσ＝M max/W＝0.059×106/37500＝1.572N/mm2≤[f]＝15N/mm2 满足要求！2、挠度验算νmax＝0.677q2L4/(100EI)=0.677×25.6×133.3334/(100×10000×2 81250)＝0.019mm≤[ν]＝l/250＝133.333/250＝0.533mm 满足要求！3、支座反力计算设计值(承载能力极限状态)R1=R4=0.4 q1静l +0.45q1活l=0.4×31.104×0.133+0.45×1.764×0.133＝1.765kN R2=R3=1.1 q1静l +1.2q1活l=1.1×31.104×0.133+1.2×1.764×0.133＝4.844kN 标准值(正常使用极限状态)R1'=R4'=0.4 q2l=0.4×25.6×0.133＝1.365kNR2'=R3'=1.1 q2l=1.1×25.6×0.133＝3.755kN五、小梁验算小梁弹性模量E(N/mm2)9600 小梁截面抵抗矩W(cm3)42.67小梁截面惯性矩I(cm4)170.67 验算方式三等跨连续梁为简化计算，按三等跨连续梁和悬臂梁分别计算，如下图：q1＝max{1.765+0.9×1.35×[(0.3-0.1)×0.4/3+0.5×(1-0.12)]+0.9×max[1.2×(0.5+(24+1.1)×0.12)+1.4×2，1.35×(0.5+(24+1.1)×0.12)+1.4×0.7×2]×max[0.45-0.4/2，(0.9-0.45)-0.4/2]/2×1，4.844+0.9×1.35×(0.3-0.1)×0.4/3}=4.877kN/mq2＝max{1.365+(0.3-0.1)×0.4/3+0.5×(1-0.12)+(0.5+(24+1.1)×0 .12)×max[0.45-0.4/2，(0.9-0.45)-0.4/2]/2×1，3.755+(0.3-0.1)×0.4/3}＝3.781kN/m1、抗弯验算M max＝max[0.1q1l12，0.5q1l22]＝max[0.1×4.877×0.92，0.5×4.8 77×0.22]＝0.395kN·mσ＝M max/W＝0.395×106/42670＝9.257N/mm2≤[f]＝13N/mm2 满足要求！2、抗剪验算V max＝max[0.6q1l1，q1l2]＝max[0.6×4.877×0.9，4.877×0.2]＝2.633kNτmax＝3V max/(2bh0)=3×2.633×1000/(2×40×80)＝1.234N/mm2≤[τ]＝1.4N/mm2满足要求！3、挠度验算。

梁模板（扣件式，梁板立柱共用）计算书计算依据：1、《建筑施工脚手架安全技术统一标准》GB51210-20162、《建筑施工模板安全技术规范》JGJ162-20083、《混凝土结构设计规范》GB 50010-20104、《建筑结构荷载规范》GB 50009-20125、《钢结构设计规范》GB 50017-2003一、工程属性平面图立面图四、面板验算面板类型覆面木胶合板面板厚度t(mm) 12 面板抗弯强度设计值[f](N/mm2) 15 面板抗剪强度设计值[τ](N/mm2) 1.5 面板弹性模量E(N/mm2) 5400W＝bh2/6=1000×12×12/6＝24000mm3，I＝bh3/12=1000×12×12×12/12＝144000mm4q1＝γ0×max[1.2(G1k+(G2k+G3k)×h)+1.4Q1k，1.35(G1k+(G2k+G3k)×h)+1.4ψc Q1k]×b=1×max[1.2×(0.1+(24+1.5)×0.9)+1.4×3，1.35×(0.1+(24+1.5)×0.9)+1.4×0.7×3]×1＝34.057kN/mq2＝[1×(G1k+(G2k+G3k)×h)]×b＝[1×(0.1+(24+1.5)×0.9)]×1＝23.05kN/m计算简图如下：1、强度验算M max＝0.125q1L2＝0.125×34.057×0.22＝0.17kN·mσ＝M max/W＝0.17×106/24000＝7.095N/mm2≤[f]＝15N/mm2满足要求！2、挠度验算νmax＝5q2L4/(384EI)=5×23.05×2004/(384×5400×144000)＝0.618mm≤[ν]＝L/250＝200/250＝0.8mm满足要求！3、支座反力计算设计值(承载能力极限状态)R1=R2=0.5q1L=0.5×34.057×0.2＝3.406kN标准值(正常使用极限状态)R1'=R2'=0.5q2L=0.5×23.05×0.2＝2.305kN五、小梁验算小梁类型方木小梁截面类型(mm) 40×80小梁抗弯强度设计值[f](N/mm2) 11.44 小梁抗剪强度设计值[τ](N/mm2) 1.232小梁截面抵抗矩W(cm3) 42.667 小梁弹性模量E(N/mm2) 7040梁底面板传递给左边小梁线荷载：q1左＝R1/b=3.406/1＝3.406kN/m梁底面板传递给右边小梁线荷载：q1右＝R2/b=3.406/1＝3.406kN/m小梁自重：q2＝1×1.35×(0.3-0.1)×0.2/2 =0.027kN/m梁左侧模板传递给左边小梁荷载q3左＝1×1.35×0.5×0.9=0.608kN/m梁右侧模板传递给右边小梁荷载q3右＝1×1.35×0.5×(0.9-0.12)=0.527kN/m梁右侧楼板传递给右边小梁荷载q4右＝1×Max[1.2×(0.5+(24+1.1)×0.12)+1.4×3，1.35×(0.5+(24+1.1)×0.12)+1.4×0.7×3]×((0.625-0.375)-0.2/2)/2×1=0.631kN/m左侧小梁荷载q左＝q1左+q2+q3左=3.406+0.027+0.608=4.04kN/m右侧小梁荷载q右＝q1右+q2+q3右+q4右=3.406+0.027+0.527+0.631=4.59kN/m小梁最大荷载q=Max[q左,q右]=Max[4.04,4.59]=4.59kN/m正常使用极限状态：梁底面板传递给左边小梁线荷载：q1左'＝R1'/b=2.305/1＝2.305kN/m梁底面板传递给右边小梁线荷载：q1右'＝R2'/b=2.305/1＝2.305kN/m小梁自重：q2'＝1×(0.3-0.1)×0.2/2 =0.02kN/m梁左侧模板传递给左边小梁荷载q3左'＝1×0.5×0.9=0.45kN/m梁右侧模板传递给右边小梁荷载q3右'＝1×0.5×(0.9-0.12)=0.39kN/m梁右侧楼板传递给右边小梁荷载q4右'＝[1×(0.5+(24+1.1)×0.12)]×((0.625-0.375)-0.2/2)/2×1=0.263kN/m左侧小梁荷载q左'＝q1左'+q2'+q3左'=2.305+0.02+0.45=2.775kN/m右侧小梁荷载q右'＝q1右'+q2'+q3右'+q4右' =2.305+0.02+0.39+0.263=2.978kN/m小梁最大荷载q'=Max[q左',q右']=Max[2.775,2.978]=2.978kN/m为简化计算，按简支梁和悬臂梁分别计算，如下图：1、抗弯验算M max＝max[0.125ql12，0.5ql22]＝max[0.125×4.59×0.6252，0.5×4.59×0.22]＝0.224kN·mσ=M max/W=0.224×106/42667=5.253N/mm2≤[f]=11.44N/mm2满足要求！2、抗剪验算V max＝max[0.5ql1，ql2]＝max[0.5×4.59×0.625，4.59×0.2]＝1.434kNτmax=3V max/(2bh0)=3×1.434×1000/(2×40×80)＝0.672N/mm2≤[τ]=1.232N/mm2 满足要求！3、挠度验算ν1＝5q'l14/(384EI)＝5×2.978×6254/(384×7040×170.667×104)＝0.492mm≤[ν]＝l1/250＝625/250＝2.5mmν2＝q'l24/(8EI)＝2.978×2004/(8×7040×170.667×104)＝0.05mm≤[ν]＝2l2/250＝2×200/250＝1.6mm满足要求！4、支座反力计算承载能力极限状态R max=max[qL1,0.5qL1+qL2]=max[4.59×0.625,0.5×4.59×0.625+4.59×0.2]=2.869kN 同理可得：梁底支撑小梁所受最大支座反力依次为R1=2.525kN,R2=2.869kN正常使用极限状态R max'=max[q'L1,0.5q'L1+q'L2]=max[2.978×0.625,0.5×2.978×0.625+2.978×0.2]=1.861kN 同理可得：梁底支撑小梁所受最大支座反力依次为R1'=1.734kN,R2'=1.861kN六、主梁验算主梁类型钢管主梁截面类型(mm) Φ48×2.8主梁计算截面类型(mm) Φ48×2.8主梁抗弯强度设计值[f](N/mm2) 205主梁抗剪强度设计值[τ](N/mm2) 125 主梁截面抵抗矩W(cm3) 4.25主梁弹性模量E(N/mm2) 206000 主梁截面惯性矩I(cm4) 10.191、抗弯验算主梁弯矩图(kN·m)σ=M max/W=0.151×106/4250=35.63N/mm2≤[f]=205N/mm2满足要求！2、抗剪验算主梁剪力图(kN)V max＝2.327kNτmax=2V max/A=2×2.327×1000/398＝11.694N/mm2≤[τ]=125N/mm2 满足要求！3、挠度验算主梁变形图(mm)νmax＝0.023mm≤[ν]＝L/250＝375/250＝1.5mm满足要求！4、支座反力计算承载能力极限状态支座反力依次为R1=0.27kN，R2=4.582kN，R3=0.542kN正常使用极限状态支座反力依次为R1'=0.191kN，R2'=3.067kN，R3'=0.337kN七、2号主梁验算主梁类型钢管主梁截面类型(mm) Φ48×2.8主梁计算截面类型(mm) Φ48×2.8主梁抗弯强度设计值[f](N/mm2) 205主梁抗剪强度设计值[τ](N/mm2) 125 主梁截面抵抗矩W(cm3) 4.25主梁弹性模量E(N/mm2) 206000 主梁截面惯性矩I(cm4) 10.19 主梁计算方式三等跨连续梁可调托座内主梁根数 2主梁受力不均匀系数0.6P＝max[R2]×0.6=Max[4.582]×0.6=2.749kN，P'＝max[R2']×0.6＝Max[3.067]×0.6=1.84kN1、抗弯验算2号主梁弯矩图(kN·m)σ=M max/W=0.601×106/4250=141.496N/mm2≤[f]=205N/mm2 满足要求！2、抗剪验算2号主梁剪力图(kN)V max＝1.787kNτmax=2V max/A=2×1.787×1000/398＝8.979N/mm2≤[τ]=125N/mm2满足要求！3、挠度验算2号主梁变形图(mm)νmax＝1.979mm≤[ν]＝L/250＝1250/250＝5mm满足要求！4、支座反力计算极限承载能力状态支座反力依次为R1=3.711kN，R2=5.91kN，R3=5.91kN，R4=3.711kN立杆所受主梁支座反力依次为P2=5.91/0.6=9.851kN八、纵向水平钢管验算钢管截面类型(mm) Φ48×2.8钢管计算截面类型(mm) Φ48×2.8钢管截面面积A(mm2) 398 钢管截面回转半径i(mm) 16钢管弹性模量E(N/mm2) 206000 钢管截面惯性矩I(cm4) 10.19 钢管截面抵抗矩W(cm3) 4.25 钢管抗弯强度设计值[f](N/mm2) 205钢管抗剪强度设计值[τ](N/mm2) 1251313计算简图如下：1、抗弯验算纵向水平钢管弯矩图(kN·m)σ＝M max/W＝0.119×106/4250＝27.898N/mm2≤[f]＝205N/mm2 满足要求！2、抗剪验算纵向水平钢管剪力图(kN)V max＝0.352kNτmax＝2V max/A=2×0.352×1000/398＝1.77N/mm2≤[τ]＝125N/mm2满足要求！3、挠度验算纵向水平钢管变形图(mm)νmax＝0.362mm≤[ν]＝L/250＝1250/250＝5mm满足要求！4、支座反力计算支座反力依次为R1=0.732kN，R2=1.165kN，R3=1.165kN，R4=0.732kN同理可得：两侧立杆所受支座反力依次为R1=0.581kN，R3=1.165kN九、可调托座验算荷载传递至立杆方式可调托座2 可调托座承载力容许值[N](kN) 30扣件抗滑移折减系数k c 1两侧立杆最大受力N＝max[R1,R3]＝max[0.581,1.165]＝1.165kN≤1×8=8kN单扣件在扭矩达到40～65N·m且无质量缺陷的情况下，单扣件能满足要求！2、可调托座验算可调托座最大受力N＝max[P2]＝9.851kN≤[N]=30kN满足要求！十、立杆验算l0=h=1500mmλ=l0/i=1500/16=93.75≤[λ]=210长细比满足要求！查表得：φ＝0.6412、风荷载计算M wd＝γ0×φc×γQ×Mωk=γ0×φc×γQ×(ζ2×ωk×l a×h2/10)＝1×0.6×1.4×(1×0.075×1.25×1.52/10)＝0.018kN·m3、稳定性计算R1＝0.581kN，P2＝9.851kN，R3＝1.165kN梁两侧立杆承受楼板荷载：右侧楼板传递给梁右侧立杆荷载:N边=1×max[1.2×(0.5+(24+1.1)×0.12)+1.4×3，1.35×(0.5+(24+1.1)×0.12)+0.7×1.4×3]×(0.6+0.625-0.375-0.2/2)/2×1.25=3.944kNN d＝max[R1，P2，R3+N边]+1×1.35×0.15×(3-0.9)＝max[0.581，9.851，1.165+3.944]+0.425＝10.276kNf d＝N d/(φA)+M wd/W＝10275.913/(0.641×398)+0.018×106/4250＝44.514N/mm2≤[f]＝205N/mm2满足要求！十一、高宽比验算根据《建筑施工脚手架安全技术统一标准》GB51210-2016 第8.3.2条: 支撑脚手架独立架体高宽比不应大于3.0H/B=3/12=0.25≤3满足要求！十二、架体抗倾覆验算支撑脚手架风线荷载标准值:q wk=l'a×ωfk=1.25×1.583=1.979kN/m：风荷载作用在支架外侧模板上产生的水平力标准值：F wk= l'a×H m×ωmk=1.25×1.5×0.79=1.481kN支撑脚手架计算单元在风荷载作用下的倾覆力矩标准值M ok：M ok=0.5H2q wk+HF wk=0.5×32×1.979+3×1.481=13.348kN.m参考《规范》GB51210-2016 第6.2.17条：B2l'a(g k1+ g k2)+2ΣG jk b j≥3γ0M okg k1——均匀分布的架体面荷载自重标准值kN/m2g k2——均匀分布的架体上部的模板等物料面荷载自重标准值kN/m2G jk——支撑脚手架计算单元上集中堆放的物料自重标准值kNb j——支撑脚手架计算单元上集中堆放的物料至倾覆原点的水平距离mB2l'a(g k1+ g k2)+2ΣG jk b j=B2l'a[qH/(l'a×l'b)+G1k]+2×G jk×B/2=122×1.25×[0.15×3/(1.25×0.6)+0.5]+2×1×12/2=210k N.m≥3γ0M ok =3×1×13.348=40.044kN.M满足要求！。

一、参数信息1.模板支撑及构造参数梁截面宽度B(m):0.45；梁截面高度D(m):0.95；混凝土板厚度(mm):200.00；立杆沿梁跨度方向间距La(m):0.90；立杆上端伸出至模板支撑点长度a(m):0.10；立杆步距h(m):1.50；板底承重立杆横向间距或排距Lb(m):0.90；梁支撑架搭设高度H(m)：3.60；梁两侧立杆间距(m):0.90；承重架支撑形式:梁底支撑小楞平行梁截面方向；梁底增加承重立杆根数:0；采用的钢管类型为Φ48×3；立杆承重连接方式:双扣件，考虑扣件质量及保养情况，取扣件抗滑承载力折减系数:0.80；2.荷载参数模板自重(kN/m2):0.35；钢筋自重(kN/m3):1.50；施工均布荷载标准值(kN/m2):2.5；新浇混凝土侧压力标准值(kN/m2):22.8；倾倒混凝土侧压力(kN/m2):4.0；振捣混凝土荷载标准值(kN/m2):2.0；3.材料参数木材品种：杉木；木材弹性模量E(N/mm2)：9000.0；木材抗弯强度设计值fm(N/mm2)：11.0；木材抗剪强度设计值fv(N/mm2)：1.4；面板类型：胶合面板；面板弹性模量E(N/mm2)：9500.0；面板抗弯强度设计值fm(N/mm2)：13.0；4.梁底模板参数梁底方木截面宽度b(mm)：60.0；梁底方木截面高度h(mm)：80.0；梁底模板支撑的间距(mm)：225.0；面板厚度(mm)：18.0；5.梁侧模板参数主楞间距(mm)：400；次楞根数：4；主楞竖向支撑点数量为：2；支撑点竖向间距为：150mm；穿梁螺栓水平间距(mm)：400；穿梁螺栓直径(mm)：M12；主楞龙骨材料：钢楞；截面类型为圆钢管48×3.0；主楞合并根数：2；次楞龙骨材料：木楞，宽度60mm，高度80mm；二、梁模板荷载标准值计算1.梁侧模板荷载强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。

200×500梁模板(扣件式)计算书一、工程概况模板设计立面图模板设计平面图三、荷载设计W=bh2/6=200×152/6=7500mm3，I=bh3/12=200×153/12=56250mm4q=γGΣq Gk+1.4Σq Qk=1.35×[0.5+(24+1.5)×0.5]×0.2+1.4×(1+2)×0.2=4.418kN/m 1、抗弯验算M max=0.125ql2=0.125×4.418×0.3172=0.055kN·mσmax=M max/W=0.055×106/7500=7.399N/mm2≤f m=15N/mm2符合要求！2、抗剪验算Q max=0.625ql=0.625×4.418×0.317=0.875kNτmax=3Q max/(2bh)=3×0.875×103/(2×200×15)=0.438N/mm2≤f v=1.4N/mm2符合要求！3、挠度验算νmax=0.521ql4/(100EI)=0.521×4.418×3174/(100×6000×56250)=0.689mmνmax=0.689mm≤[ν]=min[l/150，10]=min[317/150，10]=2.113mm符合要求！1G Gk Qk=1.35×[(0.5+(24+1.5)×0.5)×0.317]+1.4×(1+2)×0.317=7.002kN/m次楞自重荷载：q2=γG Q=1.35×0.033=0.045kN/m梁左侧楼板传递给次楞荷载：F1=γGΣN Gk+1.4ΣN Qk=[1.2×(0.5+(24+1.1)×0.12)+1.4×(1+2)]×0.317×(0.6-0.2/2)/2=0.667kN梁右侧楼板传递给次楞荷载：F2=γGΣN Gk+1.4ΣN Qk=[1.2×(0.5+(24+1.1)×0.12)+1.4×(1+2)]×0.317×(1.2-0.6-0.2/2)/2=0.667kN梁左侧模板传递给次楞的荷载：F3=γGΣN Gk=1.35×0.5×0.317×(0.5-0.12)=0.081kN 梁右侧模板传递给次楞的荷载：F4=γGΣN Gk=1.35×0.5×0.317×(0.5-0.12)=0.081kN 计算简图如下：1、强度验算次楞弯矩图(kN·m)M max=0.766kN·mσmax=M max/W=0.766×106/4490=170.545N/mm2≤f m=205N/mm2符合要求！2、抗剪验算次楞剪力图(kN)Q max=1.475kNτmax=2Q max/A=2×1.475×1000/424=6.958N/mm2τmax=6.958N/mm2≤f v=125N/mm2符合要求！3、挠度验算次楞变形图(mm)νmax=4.623m m≤[ν]=min[l/150，10]=min[1200/150，10]=8mm 符合要求！4、支座反力R1=1.475kN,R2=1.475kN六、主楞(纵向水平钢管)验算12q=γG q=1.35×0.033=0.045kN/m计算简图如下：1、强度验算主楞弯矩图(kN·m)M max=0.473kN·mσmax=M max/W=0.473×106/4490=105.313N/mm2≤f m=205N/mm2 符合要求！2、抗剪验算主楞剪力图(kN)Q max=1.996kNτmax=2Q max/A=2×1.996×1000/424=9.413N/mm2τmax=9.413N/mm2≤f v=125N/mm2符合要求！3、挠度验算主楞变形图(mm)νmax =0.875mm≤[ν]=min[l/150，10]=min[950/150，10]=6.333mm 符合要求！ 4、支座反力简图支座反力依次为R 1=1.005kN,R 2=5.459kN,R 3=1.005kN七、横向水平钢管验算横向水平钢管起构造作用，不用计算八、扣件抗滑验算max 1.05×R max =1.05×5.459=5.732kN ，5.732kN≤1×12.0=12kN 在扭矩达到40～65N·m 的情况下，双扣件能满足要求！九、模板支架整体高宽比验算H/L b =2.97/15=0.198＜5 符合要求！十、立杆验算钢管计算截面 Ф48×3 截面面积A(mm 2) 424 截面回转半径i(mm)15.9 截面抵抗矩W(cm 3)4.49抗压、弯强度设计值[f](N/mm 2)2051、长细比验算h/l a '=1800/950=1.895，h/l b '=1800/950=1.895，查附录D ，得k=1.163，μ=1.368 l 0=max[kμh ，h+2a]=max[1.163×1.368×1800，1800+2×50]=2864mm λ=l 0/i=2864/15.9=181≤[λ]=210 长细比符合要求！查《规程》附录C 得 υ=0.218 2、风荷载验算1) 模板支架风荷载标准值计算l a =0.95m ，h=1.8m ，查《规程》表4.2.7得υw =0.123因风荷载沿模板支架横向作用，所以b=l a =0.95m ，b/h=0.95/1.8=0.528通过插入法求η，得η=0.97μzω0d2=1×0.45×0.0482=0.001，h/d=1.8/0.048=37.5通过插入法求μs1，得μs1=1.2因此μstw=υwμs1(1-ηn)/( 1-η)=0.123×1.2×(1-0.9730)/(1-0.97)=2.947μs=υwμstw=0.123×2.947=0.362ωk=0.7μzμsω0=0.7×1×0.362×0.45=0.114kN/m22) 整体侧向力标准值计算ωk=0.7μzμsω0=0.7×1×1×0.45=0.315kN/m23、稳定性验算K H=11) 不组合风荷载时立杆从左到右受力为(N ut＝γG∑N Gk+1.4∑N Qk)：R1=5.459+[1.2×(0.5+(24+1.1)×0.12)×0.95+1.4×(1+2)×0.95]×(0.95/2+(0.6-0.2/2)/2) +1.35×0.15×2.97=11.856kNR2=5.459+[1.2×(0.5+(24+1.1)×0.12)×0.95+1.4×(1+2)×0.95]×(0.95/2+(1.2-0.6-0.2/2)/2) +1.35×0.15×2.97=11.856kNN ut=max[R1,R2]=max[11.856, 11.856]=11.856kN1.05N ut/(υAK H)=1.05×11.856×103/(0.218×424×1)=134.677N/mm2≤[f]=205N/mm2符合要求！2) 组合风荷载时立杆从左到右受力为(N ut＝γG∑N Gk+0.85×1.4∑N Qk)：R1=11.165kN, R2=11.165kNN ut=max[R1,R2]=max[11.165, 11.165]=11.165kNM w=0.85×1.4ωk l a h2/10=0.85×1.4×0.114×0.95×1.82/10=0.042kN·m1.05N ut/(υAK H)+M w/W=1.05×11.165×103/(0.218×424×1)+0.042×106/(4.49×103)=136.136N/mm2≤[f]=205N/mm2符合要求！F k a aN1=3FH/[(m+1)L b]=3×0.127×2.97/[(14+1)×15]=0.005kNσ=(1.05N ut+N1)/(υAK H)=(1.05×11.165+0.005)×103/(0.218×424×1)=126.888N/mm2≤[f]=205N/mm2符合要求！。

挠度验算计算书一、设计资料构件类型: 屋盖、楼盖及楼梯构件截面类型: 矩形截面截面尺寸:b ×h = 250 mm × 550 mm;h0 = h - a s = 550 - 60 ＝490 mm挠度系数: S = 5 / 48计算跨度: l0 = 6550 mm受拉区纵筋实配面积: A s = 1884.00 mm2受压区纵筋实配面积: A's = 0.00 mm2混凝土: C25f tk = 1.78N/mm2E c = 2.8 × 104 N/mm2主筋: HRB335(20MnSi)E s = 2.0 × 105 N/mm2按荷载效应的标准组合计算的弯矩值: M k = 170.27 kN·m按荷载效应的准永久值组合计算的弯矩值: M q = 151.45 kN·m250 55二、计算结果1．裂缝间纵向受拉钢筋应变不均匀系数ψ有效受拉混凝土截面面积A te = 0.5bh = 0.5 × 250 × 550 = 68750 mm2按规范公式(8.1.2-4)，按有效受拉混凝土截面面积计算，纵向钢筋配筋率ρteρte = A sA te=188468750= 0.027404按规范公式(8.1.3-3)，按荷载效应的标准组合计算，钢筋混凝土构件纵向受拉钢筋的应力σsk =M k0.87h0A s=170270000.000.87 × 490 × 1884= 212.00 N/mm2按规范公式(8.1.2-2)，得ψ = 1.1 - 0.65f tkρteσsk= 1.1 - 0.65 ×1.780.027404 × 212.00= 0.90082．短期刚度B s钢筋、混凝土弹性模量的比值αE = E sE c=20000028000= 7.143纵向受拉钢筋配筋率ρ = A sbh0=1884250 × 490= 0.015380受压翼缘截面面积与腹板有效截面面积的比值γf' = 0 按规范公式(8.2.3-1)，得B s = E s A s h 021.15ψ + 0.2 + 6αE ρ1 + 3.5γf '= 200000 × 1884 × 49021.15 × 0.9008 + 0.2 + 6 × 7.1429 × 0.0153801 + 3.5 × 0.0000 × 10-9 = 47738.70 kN·m 23．长期刚度 B纵向受压钢筋配筋率 ρ' = A's bh 0 = 0250 × 490 = 0.0按规范公式(8.2.5-1)，得荷载长期作用对挠度增大的影响系数 θθ = 2.0 - 0.4ρ'ρ = 2.0 - 0.4 × 0.00.015380 = 2.0按规范公式(8.2.2)，得 B = M k M q (θ - 1) + M k B s = 170.27151.45 × (2.000 - 1) + 170.27 × 47738.70 = 25265.66 kN·m 24．挠度:挠度f = 548 M k l 02B = 548 × 170.27 × 6550225265.66 × 10-3 = 30.117 mmf l 0 = 30.1176550 = 1217 < 1200该构件挠度满足规范要求！。

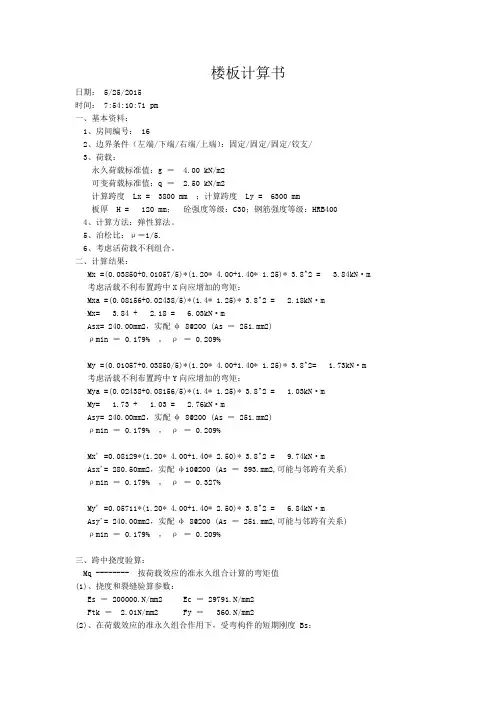

楼板计算书日期： 5/25/2015时间： 7:54:10:71 pm一、基本资料：1、房间编号： 162、边界条件（左端/下端/右端/上端）：固定/固定/固定/铰支/3、荷载：永久荷载标准值：g ＝ 4.00 kN/m2可变荷载标准值：q ＝ 2.50 kN/m2计算跨度Lx = 3800 mm ；计算跨度Ly = 6300 mm板厚H = 120 mm；砼强度等级：C30；钢筋强度等级：HRB4004、计算方法：弹性算法。

5、泊松比：μ＝1/5.6、考虑活荷载不利组合。

二、计算结果：Mx =(0.03850+0.01057/5)*(1.20* 4.00+1.40* 1.25)* 3.8^2 = 3.84kN·m 考虑活载不利布置跨中X向应增加的弯矩：Mxa =(0.08156+0.02438/5)*(1.4* 1.25)* 3.8^2 = 2.18kN·mMx= 3.84 + 2.18 = 6.03kN·mAsx= 240.00mm2，实配φ 8@200 (As ＝ 251.mm2)ρmin ＝ 0.179% ，ρ＝ 0.209%My =(0.01057+0.03850/5)*(1.20* 4.00+1.40* 1.25)* 3.8^2= 1.73kN·m 考虑活载不利布置跨中Y向应增加的弯矩：Mya =(0.02438+0.08156/5)*(1.4* 1.25)* 3.8^2 = 1.03kN·mMy= 1.73 + 1.03 = 2.76kN·mAsy= 240.00mm2，实配φ 8@200 (As ＝ 251.mm2)ρmin ＝ 0.179% ，ρ＝ 0.209%Mx' =0.08129*(1.20* 4.00+1.40* 2.50)* 3.8^2 = 9.74kN·mAsx'= 280.50mm2，实配φ10@200 (As ＝ 393.mm2,可能与邻跨有关系) ρmin ＝ 0.179% ，ρ＝ 0.327%My' =0.05711*(1.20* 4.00+1.40* 2.50)* 3.8^2 = 6.84kN·mAsy'= 240.00mm2，实配φ 8@200 (As ＝ 251.mm2,可能与邻跨有关系) ρmin ＝ 0.179% ，ρ＝ 0.209%三、跨中挠度验算：Mq -------- 按荷载效应的准永久组合计算的弯矩值(1)、挠度和裂缝验算参数：Es ＝ 200000.N/mm2 Ec ＝ 29791.N/mm2Ftk ＝ 2.01N/mm2 Fy ＝ 360.N/mm2(2)、在荷载效应的准永久组合作用下，受弯构件的短期刚度 Bs：①、裂缝间纵向受拉钢筋应变不均匀系数ψ，按下列公式计算：ψ＝ 1.1 - 0.65 * ftk / (ρte * σsq) （混凝土规范式 7.1.2－2）σsq ＝ Mq / (0.87 * ho * As) （混凝土规范式 7.1.4－3）σsq ＝*******/(0.87* 93.******) =********N/mm2矩形截面，Ate＝0.5*b*h＝0.5*1000*120.= 60000.mm2ρte ＝ As / Ate （混凝土规范式 7.1.2－4）ρte ＝*****/ 60000.=*******ψ＝ 1.1 - 0.65* 2.01/(***************) = 1.100②、钢筋弹性模量与混凝土模量的比值αE：αE ＝Es / Ec ＝200000.0/ 29791.5 = 6.713③、受压翼缘面积与腹板有效面积的比值γf'：矩形截面，γf' ＝ 0④、纵向受拉钢筋配筋率ρ＝ As / b / ho ＝*******/1000/ 93.=*******⑤、钢筋混凝土受弯构件的 Bs 按公式（混凝土规范式 7.2.3－1）计算:Bs=Es*As*ho^2/[1.15ψ+0.2+6*αE*ρ/(1+ 3.5γf')]Bs＝ 200000.*******93.^2/[1.15*1.100+0.2+6*6.713********/(1+3.5*0.00)]=********kN·m2(3)、考虑荷载长期效应组合对挠度影响增大影响系数θ：按混凝土规范第 7.2.5 条，当ρ' ＝ 0时，θ＝ 2.0(4)、受弯构件的长期刚度 B，可按下列公式计算：B ＝ Bs / θ（混凝土规范式 7.2.2）B＝********/2 = ********kN·m2(5)、挠度 f ＝κ * Qq * L ^ 4 / Bf ＝0.00248* 5.2* 3.80^4/********= 5.624mmf / L ＝ 5.624/3800.= 1/ 676.，满足规范要求！四、裂缝宽度验算：①、X方向板带跨中裂缝：裂缝间纵向受拉钢筋应变不均匀系数ψ，按下列公式计算：ψ＝ 1.1 - 0.65 * ftk / (ρte * σsq) （混凝土规范式 7.1.2－2）σsq ＝ Mq / (0.87 * ho * As) （混凝土规范式 7.1.4－3）σsq ＝ 3.08*10^6/(0.87* 101.* 251.) = 139.435N/mm2矩形截面，Ate＝0.5*b*h＝0.5*1000*120.= 60000.mm2ρte ＝ As / Ate （混凝土规范式 7.1.2－4）ρte ＝ 251./ 60000.= 0.004当ρte ＜0.01 时，取ρte ＝ 0.01ψ＝ 1.1 - 0.65* 2.01/( 0.01* 139.44) = 0.165当ψ＜0.2 时，取ψ＝ 0.2ωmax ＝αcr*ψ*σsq/Es*(1.9c+0.08*Deq/ρte) （混凝土规范式 7.1.2－1）ωmax ＝1.9*0.200*139.435/200000.*(1.9*20.+0.08* 8.00/0.01000) = 0.027mm，满足规范要求！②、Y方向板带跨中裂缝：裂缝间纵向受拉钢筋应变不均匀系数ψ，按下列公式计算：ψ＝ 1.1 - 0.65 * ftk / (ρte * σsq) （混凝土规范式 7.1.2－2）σsq ＝ Mq / (0.87 * ho * As) （混凝土规范式 7.1.4－3）σsq ＝ 1.39*10^6/(0.87* 93.* 251.) = 68.115N/mm2矩形截面，Ate＝0.5*b*h＝0.5*1000*120.= 60000.mm2ρte ＝ As / Ate （混凝土规范式 7.1.2－4）ρte ＝ 251./ 60000.= 0.004当ρte ＜0.01 时，取ρte ＝ 0.01ψ＝ 1.1 - 0.65* 2.01/( 0.01* 68.11) = -0.814当ψ＜0.2 时，取ψ＝ 0.2ωmax ＝αcr*ψ*σsq/Es*(1.9c+0.08*Deq/ρte) （混凝土规范式 7.1.2－1）ωmax ＝1.9*0.200* 68.115/200000.*(1.9*20.+0.08* 8.00/0.01000) = 0.013mm，满足规范要求！③、左端支座跨中裂缝：裂缝间纵向受拉钢筋应变不均匀系数ψ，按下列公式计算：ψ＝ 1.1 - 0.65 * ftk / (ρte * σsq) （混凝土规范式 7.1.2－2）σsq ＝ Mq / (0.87 * ho * As) （混凝土规范式 7.1.4－3）σsq ＝ 6.16*10^6/(0.87* 100.* 393.) = 180.369N/mm2矩形截面，Ate＝0.5*b*h＝0.5*1000*120.= 60000.mm2ρte ＝ As / Ate （混凝土规范式 7.1.2－4）ρte ＝ 393./ 60000.= 0.007当ρte ＜0.01 时，取ρte ＝ 0.01ψ＝ 1.1 - 0.65* 2.01/( 0.01* 180.37) = 0.377ωmax ＝αcr*ψ*σsq/Es*(1.9c+0.08*Deq/ρte) （混凝土规范式 7.1.2－1）ωmax ＝1.9*0.377*180.369/200000.*(1.9*20.+0.08*10.00/0.01000) = 0.076mm，满足规范要求！④、下端支座跨中裂缝：裂缝间纵向受拉钢筋应变不均匀系数ψ，按下列公式计算：ψ＝ 1.1 - 0.65 * ftk / (ρte * σsq) （混凝土规范式 7.1.2－2）σsq ＝ Mq / (0.87 * ho * As) （混凝土规范式 7.1.4－3）σsq ＝ 4.33*10^6/(0.87* 101.* 251.) = 196.034N/mm2矩形截面，Ate＝0.5*b*h＝0.5*1000*120.= 60000.mm2ρte ＝ As / Ate （混凝土规范式 7.1.2－4）ρte ＝ 251./ 60000.= 0.004当ρte ＜0.01 时，取ρte ＝ 0.01ψ＝ 1.1 - 0.65* 2.01/( 0.01* 196.03) = 0.435ωmax ＝αcr*ψ*σsq/Es*(1.9c+0.08*Deq/ρte) （混凝土规范式 7.1.2－1）ωmax ＝1.9*0.435*196.034/200000.*(1.9*20.+0.08* 8.00/0.01000) = 0.083mm，满足规范要求！⑤、右端支座跨中裂缝：裂缝间纵向受拉钢筋应变不均匀系数ψ，按下列公式计算：ψ＝ 1.1 - 0.65 * ftk / (ρte * σsq) （混凝土规范式 7.1.2－2）σsq ＝ Mq / (0.87 * ho * As) （混凝土规范式 7.1.4－3）σsq ＝ 6.16*10^6/(0.87* 101.* 335.) = 209.277N/mm2矩形截面，Ate＝0.5*b*h＝0.5*1000*120.= 60000.mm2ρte ＝ As / Ate （混凝土规范式 7.1.2－4）ρte ＝ 335./ 60000.= 0.006当ρte ＜0.01 时，取ρte ＝ 0.01ψ＝ 1.1 - 0.65* 2.01/( 0.01* 209.28) = 0.477ωmax ＝αcr*ψ*σsq/Es*(1.9c+0.08*Deq/ρte) （混凝土规范式 7.1.2－1）ωmax ＝1.9*0.477*209.277/200000.*(1.9*20.+0.08* 8.00/0.01000) = 0.097mm，满足规范要求！。

模板验算（木模板）1、 梁模板计算：1） 荷载计算：按照250×500mm 梁计算，采用木模板，取1m 为研究对象，则模板自重=0.165KN/m 2；砼自重=3.13KN/m 2；施工荷载=3.5KN/m 2；总计：q=6.80KN/m 22） 底模验算：a 、 强度验算：方木间距取500mm ，则q=3.40KN/m 2，木材选用红松(fc=10N/mm 2；fv=1.4N/mm 2；fm=13N/mm 2)。

梁底模按四跨连续梁计算，取最大弯矩、剪力、挠度系数为K m =-0.121、K v =-0.620、K f =0.967，则底模最大弯矩M max 为：所需模板横截面抵抗矩W n 为：底模板横截面实际的截面抵抗矩Wn′为：W n <Wn′满足要求。

底模板的最大剪力υmax 为：底模板的剪应力：即τmax < fv 故满足要求。

m K N 103.0qL Mmax 2m K ⋅-==3mm 7923fmM Wn ==4mm 93756bh 2n W =='K N05.1qL K v max ==υ2v 2max max mm /N 4.1f mm /N 42.0bh5.1=<=⨯=ντb 、 刚度(即挠度)验算：验算挠度时可不考虑施工荷载，故底模板承受的总的竖直荷载应为：q=1.65KN/m底模板的最大挠度ωmax 为：即不能满足施工要求 。

但将间距由原来的500mm 改为400mm 时，则能满足使用要求。

3）侧模验算：a 、 强度验算：梁侧模立档方按700mm 设置。

设混凝土入模时的温度为T=12℃，浇筑速度为V=2m/h ，外加剂及混凝土坍落度的影响系数分别为：K w =1.15；K s =1.0。

则侧压力为： 取其中较小者即P m =12.5KN/m 2。

混凝土板厚为110mm ，按100mm 计算，将侧压力化为线匀布荷载q ，则有：侧模板也按四跨连续梁计算，立楞间距为500mm ，故其最大弯矩、剪力、挠度系数为K m =-0.121、K v =-0.620、K f =0.967。
