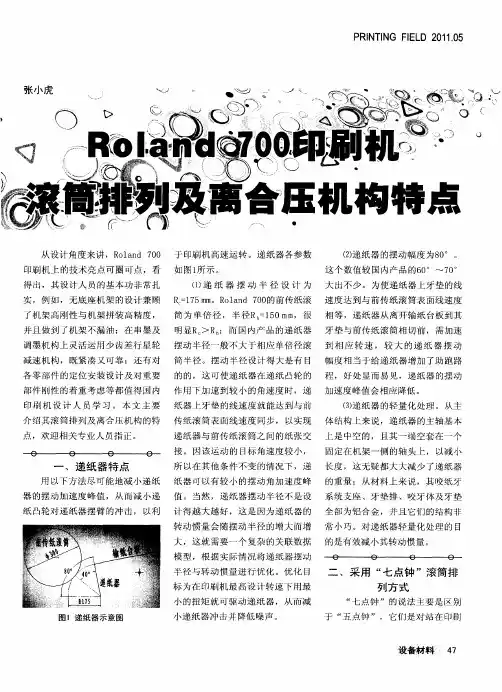

印刷机的类型与滚筒排列

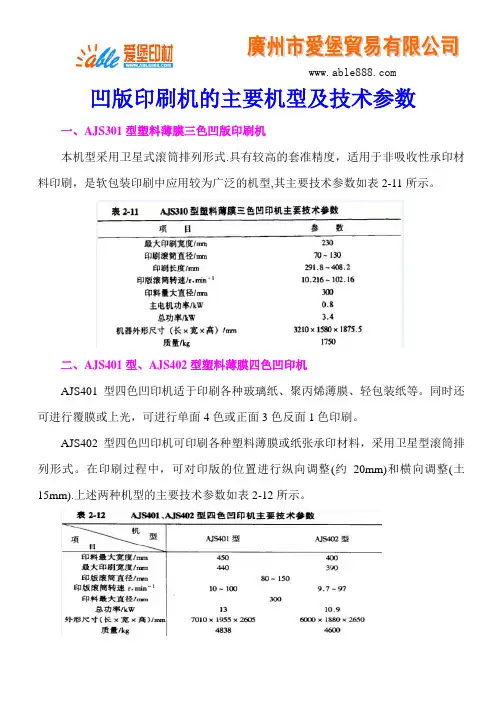

凹版印刷机的主要机型及技术参数
一、AJS301型塑料薄膜三色凹版印刷机
本机型采用卫星式滚筒排列形式.具有较高的套准精度，适用于非吸收性承印材料印刷，是软包装印刷中应用较为广泛的机型,其主要技术参数如表2-11所示。

二、AJS401型、AJS402型塑料薄膜四色凹印机
AJS401型四色凹印机适于印刷各种玻璃纸、聚丙烯薄膜、轻包装纸等。

同时还可进行覆膜或上光，可进行单面4色或正面3色反面1色印刷。

AJS402型四色凹印机可印刷各种塑料薄膜或纸张承印材料，采用卫星型滚筒排列形式。

在印刷过程中，可对印版的位置进行纵向调整(约20mm)和横向调整(土15mm).上述两种机型的主要技术参数如表2-12所示。

三、BW型系列凹版印刷机
BW系列有BW403型、BW503型、BW504型和BW603型等四种机型。

本系列产品有纵、横向套准微调装置.适用于聚乙烯、聚氯乙烯、聚丙烯薄膜以及玻瑞纸、纸张等包装材料印刷。

该机型配有全晶体管静电冲击机，可对承印表面进行粗化处理，以提高油墨的附着性。

表2-13为BW系列凹印机的主要技术参数。

四、SY型凹版印刷机
SY型凹版印刷机有SY-101型、SY-201型、SY301型及SY-401型等四种机型，可分别进行单色、双色、3色和4色印刷，主要适用玻璃纸和聚乙烯塑料薄膜印刷。

表2-14为SY系列凹印机的主要技术参数。

注：本文来自广州爱堡官方网站，转载请注明！。

柔性版印刷机基本结构和其他印刷机一样，柔性版印刷机也有开卷部分、印刷部分、干燥部分、复卷部分组成。

下面将会以层叠式柔性版印刷机举例，来对柔性版印刷机的各个构造进行详细的说明。

柔性版印刷机的基本形式简单的说来，柔版印刷机目前分层叠式、机组式、卫星式三种结构。

层叠式柔性版印刷机层叠式是结构最简单，价格最便宜的柔印方式。

也是国内目前柔印市场中占有量最多的一种柔版印刷机。

层叠式（也成叠加式）印刷机是将多个得力的印刷机组一层一层的以上下组合形式装配起来的设备。

在层叠式柔印机中，每一个印刷单元都有各自相应的压印滚筒，其印刷机组相互独立，上下排列，占地面积小。

国内目前此类柔版印刷机最多的聚集地在珠江三角洲地区，早期由香港企业仿照日本机型，于上个世纪八十年代跟随国家改革开放政策开始在国内销售。

主要用于手提购物袋、背心袋、简单的服装袋、电子元件外包装等产品的印刷。

由于当时凹版制版时间以及价格方面原因，使得层叠式柔版印刷机以制版时间快、价格便宜、产品单价低等优势得到迅猛发展。

随后九十年代开始出现国产层叠式柔版印刷机，并逐渐替代港商生产的层叠式柔版印刷机。

具不完全统计，珠江三角洲的此类层叠式柔版印刷机超过3000台，从单色、二色到十色不等。

目前在长江三角洲地区也有厂家在生产层叠式柔版印刷机，并经过吸收国外不干胶标签印刷设备，进入到标签印刷行业。

层叠式柔版印刷机具有占地面积小、操作简单、价格便宜等优点。

但是其缺点也比较突出，主要是套印精度低，只有±0.5mm，不能用于印刷高精度的包装产品。

速度慢，受结构以及干燥原因，最快70m/min，部分机器单色印刷也能达到100m/min。

图1 层叠式柔版印刷机机组式柔性版印刷机机组式柔版印刷机同目前国内流行的凹版印刷机一样，采用机组排列组合方式。

目前国内外制造商都提出一种平台概念，在这个平台上可以随意互换印刷色组或功能色组，达到工艺随意调换的需求，非常灵活。

随着上世纪九十年代国内引进第一台设备至今，中华大地上已经有进口和国产的机组式柔版印刷机超过500台。

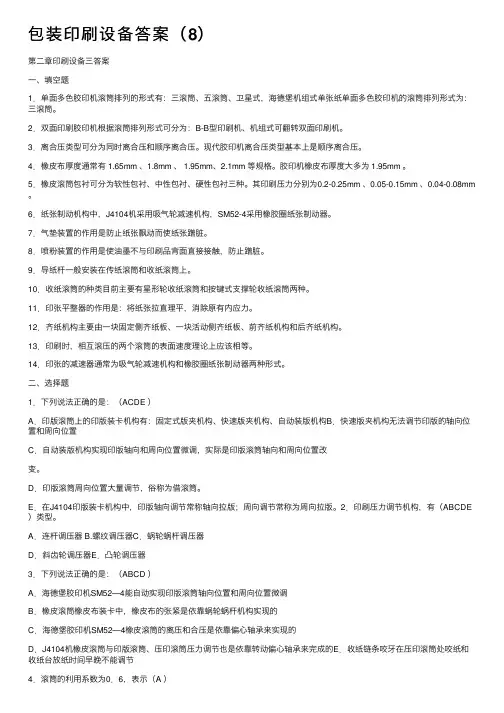

包装印刷设备答案（8）第⼆章印刷设备三答案⼀、填空题1．单⾯多⾊胶印机滚筒排列的形式有：三滚筒、五滚筒、卫星式，海德堡机组式单张纸单⾯多⾊胶印机的滚筒排列形式为：三滚筒。

2．双⾯印刷胶印机根据滚筒排列形式可分为：B-B型印刷机、机组式可翻转双⾯印刷机。

3．离合压类型可分为同时离合压和顺序离合压。

现代胶印机离合压类型基本上是顺序离合压。

4．橡⽪布厚度通常有 1.65mm 、1.8mm 、 1.95mm、2.1mm 等规格。

胶印机橡⽪布厚度⼤多为 1.95mm 。

5．橡⽪滚筒包衬可分为软性包衬、中性包衬、硬性包衬三种。

其印刷压⼒分别为0.2-0.25mm 、0.05-0.15mm 、0.04-0.08mm 。

6．纸张制动机构中，J4104机采⽤吸⽓轮减速机构，SM52-4采⽤橡胶圈纸张制动器。

7．⽓垫装置的作⽤是防⽌纸张飘动⽽使纸张蹭脏。

8．喷粉装置的作⽤是使油墨不与印刷品背⾯直接接触，防⽌蹭脏。

9．导纸杆⼀般安装在传纸滚筒和收纸滚筒上。

10．收纸滚筒的种类⽬前主要有星形轮收纸滚筒和按键式⽀撑轮收纸滚筒两种。

11．印张平整器的作⽤是：将纸张拉直理平，消除原有内应⼒。

12．齐纸机构主要由⼀块固定侧齐纸板、⼀块活动侧齐纸板、前齐纸机构和后齐纸机构。

13．印刷时，相互滚压的两个滚筒的表⾯速度理论上应该相等。

14．印张的减速器通常为吸⽓轮减速机构和橡胶圈纸张制动器两种形式。

⼆、选择题1．下列说法正确的是：（ACDE ）A．印版滚筒上的印版装卡机构有：固定式版夹机构、快速版夹机构、⾃动装版机构B．快速版夹机构⽆法调节印版的轴向位置和周向位置C．⾃动装版机构实现印版轴向和周向位置微调，实际是印版滚筒轴向和周向位置改变。

D．印版滚筒周向位置⼤量调节，俗称为借滚筒。

E．在J4104印版装卡机构中，印版轴向调节常称轴向拉版；周向调节常称为周向拉版。

2．印刷压⼒调节机构，有（ABCDE ）类型。

A．连杆调压器 B.螺纹调压器C．蜗轮蜗杆调压器D．斜齿轮调压器E．凸轮调压器3．下列说法正确的是：（ABCD ）A．海德堡胶印机SM52—4能⾃动实现印版滚筒轴向位置和周向位置微调B．橡⽪滚筒橡⽪布装卡中，橡⽪布的张紧是依靠蜗轮蜗杆机构实现的C．海德堡胶印机SM52—4橡⽪滚筒的离压和合压是依靠偏⼼轴承来实现的D．J4104机橡⽪滚筒与印版滚筒、压印滚筒压⼒调节也是依靠转动偏⼼轴承来完成的E．收纸链条咬⽛在压印滚筒处咬纸和收纸台放纸时间早晚不能调节4．滚筒的利⽤系数为0．6，表⽰（A ）A．滚筒的⼯作部分占整个滚筒的⼗分之六B．滚筒的⼯作部分占整个滚筒的⼗分之四C．滚筒的⼯作部分占滚筒的空当部分的⼗分之六D．滚筒的⼯作部分占滚筒的空当部分的⼗分之四5．下列说法正确的是：（AD ）A．平整器的作⽤是校正印张的弯曲变形B．侧理纸机构的作⽤是给纸张咬⼝整齐C．J4104机收纸台不能⾃动根据收纸⾼度⽽下降D．咬⽛开闭控制装置中有低点闭⽛和⾼点闭⽛两种⽅式E．现代胶印机离合压类型⼀般为同时离合压形式6．胶印机滚筒两侧滚枕的作⽤是（ABCD ）A．测量滚筒轴线平⾏ B.测量滚筒中⼼距和包衬厚度C．测量印刷压⼒D．测量齿轮啮合程度E．以上答案都不对7．当橡⽪滚筒与其余两滚筒同时离合压时，应保证（B ）A．滚筒的空当⾓⼤于滚筒的排列⾓B．滚筒的空当⾓⼩于滚筒的排列⾓C．滚筒的空当⾓等于滚筒的排列⾓D．滚筒的空当⾓与滚筒的排列⾓⽆关8．采⽤双倍径压印滚筒的印刷机，其压印滚筒上有（B ）叼纸⽛排。

世界有五大印刷机品牌集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）世界有五大印刷机品牌摘要众所周知，世界有五大印刷机品牌，这五大品牌分布在日本和德国两个国，那么究竟是什么原因使得这五大品牌如此集中地分布呢回顾历史，这两个国家挑起并参加了两次世界大战，而作为百废待兴的战败国，他们凭借实力挤身发达国家之列，德国、日本似乎成了一流印刷机械的代名词，他们是如何做到的呢我炎黄子孙的智慧和勤劳并不逊色于任何一个民族，为什么我们不能够打造出国际一流的印刷机品牌呢那么，一定有一种尚未被发现的力量深藏在这两个民族的血脉之中。

本文将深入到精神和思想领域的矿脉之中，来寻找那些尚未被发现的化石，来跟踪和揭示日耳曼民族与大和民族是如何打造出一流的印刷机品牌的。

本文将从各个层面去分析这种信念，为的是“师夷长技以自强”，并坚定地相信，有朝一日，人们充满景仰地仰望东方，无比羡慕道：“看！那就是中国！”信仰的任务——名牌是这样炼成的第一章?国际先进技术众所周知，世界公认有五大印刷机品牌：德国的海德堡、罗兰和高宝；以及日本的三菱和小森。

首先，让我们来感受国外品牌单张纸胶印机代表机型先进的技术特点。

第一节海德堡单张纸胶印机的技术海德堡胶印机输纸方式普遍采用步带式标准输纸（对开机）或真空吸气带式输纸（四开及八开机），标准输纸机具有稳固的结构，可以适用于多种承印材料的印刷，而吸气皮带式输纸则使操作与调节方便快捷；纸台的上升采用无级方式，可针对纸张的实际厚度改变上升高度，使吸嘴与纸堆的相对位置保持稳定；下摆式递纸牙可保证递纸机构机构简单、调整方便；滚筒排列采用“七点钟”方式用于采用倍径压印滚筒的印刷机，可满足滚筒排列要求，方便传纸，有利于印刷质量的提高，特别适合于厚纸板类承印材料的印刷；输墨系统采用21根墨辊排列，满足“前重后轻”的上墨原则，并可实现墨流快速反应；润版系统是由5根水辊组成，水斗辊与墨斗辊相仿做分区处理，并采用一排轴向可调吹风扇将多余的润版液蒸发掉。

印刷机印版滚筒柔性版印刷机的特点之一是可以印刷不同纵向长度的图文，因此，柔性版印刷机一般都配有一套与常用印件规格相应的印版滚筒。

对于层益式或机组式柔性版印刷机，压印滚筒的直径较小，结构比较简单，而卫星式柔性版印刷机上的压印滚筒因尺寸较大，工作条件特殊，其结构有多种型式，相对复杂。

印版滚筒与压印滚筒直接压印，完成图文印刷，滚筒灼精度对印刷质量有着直接的、重要的影响，因此滚筒的加工要求非常精密。

印版滚筒1.印版滚筒的结构印版滚筒由滚筒体和支承轴装配而成，滚筒体一般采用无缝钢管。

印版滚筒的装配形式有固定式和活动式两种。

图2-39为固定装配式印版滚筒的结构图。

采用这种结构时，滚筒体2与两端支承轴1采取过盈配合，加热后装配一体，然后对滚筒体及支承轴进行切削、磨削加工，以精确保证两者的同轴度。

在滚筒体表面沿轴向和周向还加工有若干条伐细的刻线3,以作为粘贴印版时的定位基准。

机加工后，滚筒体表面镀上一层硬铬，以防锈蚀，并提高表面光洁度。

中型或大型柔性版印刷机一般都配有二十根甚至更多的直径不一的印版滚筒，以得到各种尺寸的重复印刷长度，适应印件规格的需要。

在不同型号的印刷机上，印版滚筒轴承可能不同，如果印版滚筒为固定装配结构，则必须为不同的印刷机各配备一整套印刷滚筒，这在经济上是不合算的。

在这种情况下，可以采用活动装配式的印版滚筒。

最简单的装配结构是滚筒体与支承轴直接采用螺纹联接，螺纹选用过盈配合。

对滚筒休加热装配或拆卸，装配后随着自然冷却，滚筒体收缩，与支承轴牢固联接。

采用加热装配，印版滚筒的精度会受到破坏，这是这种装配方式的严重缺点。

在图2--40所示的装配结构中，是利用锥形套紧固联接滚筒体和支承轴的。

压紧端盖2与固定在滚筒体4两端的支承套3以螺纹联接，当压紧端盖旋入时，推动锥形套6轴向移动，由于支承套上有锥形内孔，锥形套在支承套和支承轴之间楔紧，使滚筒休与支承轴牢固联接。

拆卸时，压紧端盖旋出，紧固在端盖上的挡圈5将轴向推动锥形套，滚筒体与支承轴分离。

史上最全的印刷机分类，不懂印刷机的菜鸟们快来看一下吧！看完你就懂……一次性解决你的所有疑问，餐巾纸怎么印的的，笔上的标签怎么来的，照片用什么打印的，键盘上的字怎么印的，塑料袋、纸袋、环保袋以及鞋盒、包装盒、月饼盒怎么印的，衣服上的图案怎么来的等等等等。

我最不喜欢的就是介绍丝网印刷机，其实不复杂，就是目录印刷机的分类印刷机的分类有很多种，就市面上一般来说就是分为凸版印刷机/凹版印刷机/胶印机/丝网印刷机/还有特种的数码打印机/喷码机等。

及各种印刷机的配套机器，诸如模切机/粉条机/切纸机和烘箱等。

凸版印刷机letterpress printing machine凹版印刷机gravure printing machine平版胶印机offset printing press丝网印刷机silk screen printing machine柔版印刷机flexo printing machine数码打印机（万能平板打印机）digital printer各种配备产品：模切机/分条机/烘箱/圆压圆模切机具体分类凸版印刷机：又叫柔性版印刷，因为凸版印刷是用柔性材料（一般是指树脂版材料的印刷）。

凸版印刷机是软的胶辊同硬的印版接触，只要你看到图文部分明显高于空白的部分的印版时，(如活字版、铅版等)这种基本上就是凸版印刷了。

凸版印刷主要分为1.平压平型凸版印刷机：平压平型凸版印刷机是凸版印刷中特有的印刷机械。

目前印刷厂使用的圆盘机、方箱机都属于这种机型。

这类型的印刷机在印刷过程中，产生的压力大且均匀，适用于印刷商标、书刊封面、精细的彩色画片等印刷品。

2.圆压平型凸版印刷机圆压平型凸版印刷机在印刷时，圆型的压印滚筒和平面的印版相接触，印刷速度比平压平型印刷机速度要快，有利于进行大幅面印刷。

按照压印滚筒的运动形式，圆压平型凸版印刷机又分为一回转和二回转两种。

3. 圆压圆型凸版印刷机有单张纸和卷筒纸之分。

印刷速度高，主要印刷数量很大的报纸、书刊内文、杂志等。

史上最全的印刷机分类，不懂印刷机的菜鸟们快来看一下吧！看完你就懂……一次性解决你的所有疑问，餐巾纸怎么印的的，笔上的标签怎么来的，照片用什么打印的，键盘上的字怎么印的，塑料袋、纸袋、环保袋以及鞋盒、包装盒、月饼盒怎么印的，衣服上的图案怎么来的等等等等。

我最不喜欢的就是介绍丝网印刷机，其实不复杂，就是目录印刷机的分类印刷机的分类有很多种，就市面上一般来说就是分为凸版印刷机/凹版印刷机/胶印机/丝网印刷机/还有特种的数码打印机/喷码机等。

及各种印刷机的配套机器，诸如模切机/粉条机/切纸机和烘箱等。

凸版印刷机letterpress printing machine凹版印刷机gravure printing machine平版胶印机offset printing press丝网印刷机silk screen printing machine柔版印刷机flexo printing machine数码打印机（万能平板打印机）digital printer各种配备产品：模切机/分条机/烘箱/圆压圆模切机具体分类凸版印刷机：又叫柔性版印刷，因为凸版印刷是用柔性材料（一般是指树脂版材料的印刷）。

凸版印刷机是软的胶辊同硬的印版接触，只要你看到图文部分明显高于空白的部分的印版时，(如活字版、铅版等)这种基本上就是凸版印刷了。

凸版印刷主要分为1.平压平型凸版印刷机：平压平型凸版印刷机是凸版印刷中特有的印刷机械。

目前印刷厂使用的圆盘机、方箱机都属于这种机型。

这类型的印刷机在印刷过程中，产生的压力大且均匀，适用于印刷商标、书刊封面、精细的彩色画片等印刷品。

2.圆压平型凸版印刷机圆压平型凸版印刷机在印刷时，圆型的压印滚筒和平面的印版相接触，印刷速度比平压平型印刷机速度要快，有利于进行大幅面印刷。

按照压印滚筒的运动形式，圆压平型凸版印刷机又分为一回转和二回转两种。

3. 圆压圆型凸版印刷机有单张纸和卷筒纸之分。

印刷速度高，主要印刷数量很大的报纸、书刊内文、杂志等。

印刷机的种类印刷机的种类繁多，因此分类方法也是多种多样，本文将常见的印刷机分为七类来阐述。

1.平压平型印刷机平压平型印刷机的结构特点是，装版机构和压印机构均呈平面形。

印刷时，压印平版绕主轴进行往复摆动，完成输纸和压印。

由于印版图文部分的油墨和压印平版同时全部接触，因而压印时间较长，对承印物所施加的压力较大，故印刷品的墨色浓重，线条、笔划饱满。

平压平型印刷机，体积较小，印刷速度慢，生产效率低，适用印刷幅面小的印刷品，如：贺卡、请柬、书刊封面、信封、标签等。

这类印刷机有活字版打机机、铜锌版打样机和圆盘机等。

2.圆压圆型印刷机又叫轮转印刷机，它的结构特点是，装版机构和压印机构均为圆柱形的滚筒，圆柱形的装版机构，俗称印版滚筒。

印刷时，压印滚筒带着承印物，相对于印版滚筒以相反的方向边转动边压印。

由于压印滚筒和印版滚筒接触的时间较短，故对承印物施加的压力比圆压平印刷机小。

圆压圆型印刷机，利用压印滚筒和印版滚筒不停息的接触并进行压印，运动平稳、结构简单、印刷速度快。

若将印刷装置组合在一起，设计成卫星式或机组式的印刷机，还可以进行双面、多色印刷，生产效率很高。

这类印刷机，目前使用的最多，有平版印刷机，凹版印刷机、柔性版印刷机和印刷书刊、报纸的高速卷筒纸印刷机等。

3.圆压平型印刷机又称平台印刷机，它的结构特点是，装版机构呈平面形，压印机构是圆形的滚筒，俗称压印滚筒。

印刷时，印版随同装版平台，相对于压印滚筒作往复的移动，压印滚筒一般在固定的位置上，带着承印物边旋转边压印，压印滚筒对承印物施加的压力比平压平型印刷机较大的提高，但由于版台往复运动，印刷速度受到限制，生产效率不高。

主要印刷书刊的正文。

这类印刷机有：一回转凸版印刷机，二回转凸版印刷机，停回转凸版印刷机，平版打样机等。

4.平版印刷机平版印刷机印版表面的图文部分与空白部分几乎处在同一平面上。

它利用水、油相斥的原理，使图文部分抗水亲油，空白部分抗油亲水而不沾油墨，在压力作用下使着墨部分的油墨转移到印刷物表面，从而完成印刷过程。
