第一章 内燃机基本构造和原理

物理九年级内燃机知识点内燃机是一种将燃料在内部燃烧产生能量的机械装置。

它是现代社会中最重要的动力来源之一，被广泛应用于汽车、发电机以及飞机等领域。

下面将介绍物理九年级中与内燃机相关的主要知识点。

一、内燃机的工作原理内燃机主要包括四个基本部分：进气系统、压缩系统、燃烧系统和排气系统。

进气系统负责吸入空气和燃料混合物，压缩系统将混合物压缩至高压状态，燃烧系统点燃混合物，产生高温高压气体，最后通过排气系统释放燃烧产物。

二、燃烧原理内燃机主要通过燃料的燃烧来释放能量。

燃料与空气混合后，在高压状态下被点火，发生燃烧反应。

燃烧反应产生的热能将气体加热膨胀，从而驱动活塞工作。

利用连续的爆发和推动机械装置运动的过程，将热能转化为机械能。

三、燃烧反应和燃料在内燃机中，燃料主要是液体燃料（如汽油、柴油）或者气体燃料（如天然气、液化石油气）。

不同类型的燃料在燃烧过程中会有不同的反应特点和燃烧产物。

例如，柴油机燃料燃烧时会产生较多的氮氧化物和颗粒物，而汽油机燃料则会产生较多的碳氢化合物。

四、热力循环内燃机的工作过程可以通过热力循环来描述，常用的是奥托循环和迪塞尔循环。

奥托循环主要用于汽油机，其特点是在连续的四个行程中完成燃油的吸入、压缩、燃烧和排出。

而迪塞尔循环主要用于柴油机，其特点是在燃油被注入和压缩后点火燃烧。

五、效率和排放内燃机的效率是指输入输出能量的比值，通常以热效率和机械效率来衡量。

热效率是指燃料中释放的能量中转化为有效功的比例，机械效率则是指发动机输出功率与输入燃料能量之比。

此外，内燃机的排放问题也备受关注。

汽车尾气排放的二氧化碳、一氧化碳、氮氧化物和颗粒物等对环境和健康造成重要影响。

六、内燃机的改进和发展为了提高内燃机的效率和减少排放，科学家和工程师进行了许多改进和创新。

一些改进措施包括采用高效燃烧技术、提高燃烧效率、减少摩擦和辐射损失等。

此外，还出现了混合动力汽车和电动汽车等新型动力系统，有效地解决了内燃机在能源利用和环境保护方面的问题。

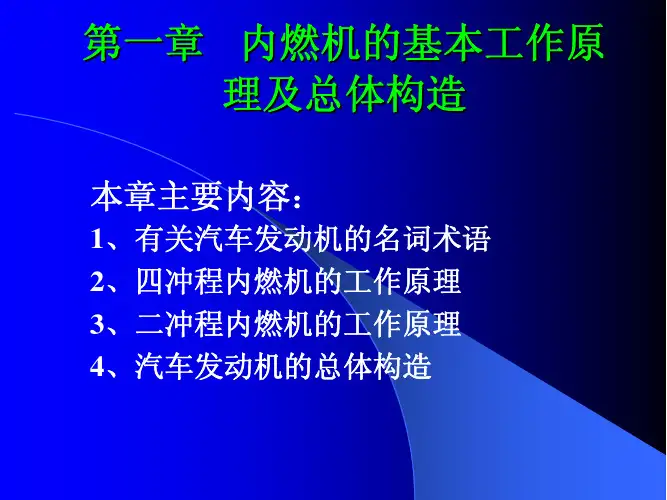

第章陈家瑞汽车构造课件：内燃机的基本工作原理和总体构造一、引言内燃机是现代汽车的核心动力装置，通过燃料的燃烧产生高温高压气体，驱动活塞运动，从而将化学能转化为机械能。

在陈家瑞汽车构造课件的第章中，我们将介绍内燃机的基本工作原理和总体构造。

二、内燃机的基本工作原理内燃机的基本工作原理可以分为四个阶段：进气、压缩、燃烧和排气。

1. 进气在进气阶段，活塞往下运动，气门打开，缸内的气体通过气门进入。

进气阀门是由凸轮轴或者气门驱动器控制的，它们的运动控制了气门的开关。

2. 压缩在压缩阶段，进气阀门关闭，活塞向上运动，压缩气缸内的气体。

通过压缩，气体的温度和压力升高，为燃烧创造条件。

3. 燃烧在燃烧阶段，活塞接近上止点时，点火塞点火，将燃料喷入气缸，与气缸内的空气混合并燃烧。

燃烧产生的高温高压气体推动活塞向下运动。

4. 排气在排气阶段，活塞往上运动，废气经过进气阀门排出气缸，清空气缸准备下一轮工作。

三、内燃机的总体构造内燃机的总体构造包括气缸、活塞、曲轴和气门等部件。

1. 气缸气缸是内燃机的基本工作单元，它负责装载活塞和气缸盖，并提供燃烧室。

气缸通常由铸铁或铝合金制成，具有足够的强度和耐磨性。

2. 活塞活塞是内燃机的移动部件，与气缸内形成密封工作空间。

活塞上的活塞环可确保气缸内的气体不泄漏。

活塞由铸铁或铝合金制成，并通过连杆与曲轴相连。

3. 曲轴曲轴是将活塞的往复运动转化为旋转运动的部件。

曲轴由多个连杆轴颈和一根主轴组成，常用的材料为合金钢。

曲轴经过精确的加工，以减小摩擦损失和振动。

4. 气门气门是控制进出气体流动的部件，通常由活塞驱动器或凸轮轴控制。

气门的打开和关闭决定了气缸内气体的进出。

四、在本章中，我们介绍了陈家瑞汽车构造课件第章的主题——内燃机的基本工作原理和总体构造。

通过了解内燃机的基本工作原理和关键部件的构造，我们可以更好地理解汽车的核心动力装置，为之后的学习打下基础。

希望这份课件能够对你们的学习有所帮助！注意：本文档中不包含网址和图片，纯文本格式。

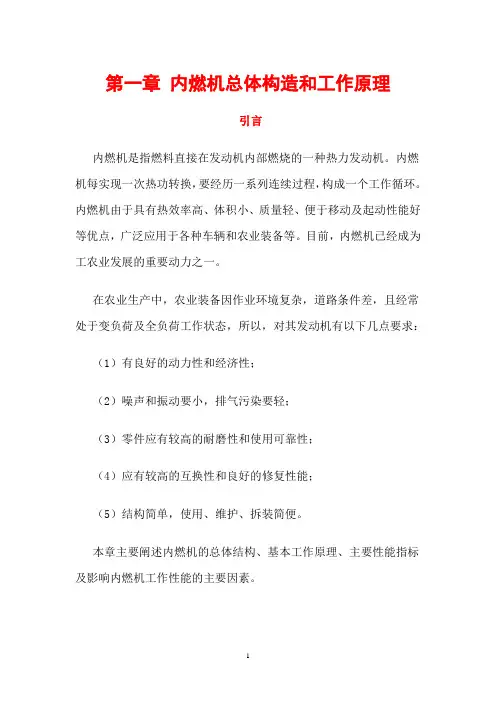

第一章内燃机总体构造和工作原理引言内燃机是指燃料直接在发动机内部燃烧的一种热力发动机。

内燃机每实现一次热功转换，要经历一系列连续过程，构成一个工作循环。

内燃机由于具有热效率高、体积小、质量轻、便于移动及起动性能好等优点，广泛应用于各种车辆和农业装备等。

目前，内燃机已经成为工农业发展的重要动力之一。

在农业生产中，农业装备因作业环境复杂，道路条件差，且经常处于变负荷及全负荷工作状态，所以，对其发动机有以下几点要求：（1）有良好的动力性和经济性；（2）噪声和振动要小，排气污染要轻；（3）零件应有较高的耐磨性和使用可靠性；（4）应有较高的互换性和良好的修复性能；（5）结构简单，使用、维护、拆装简便。

本章主要阐述内燃机的总体结构、基本工作原理、主要性能指标及影响内燃机工作性能的主要因素。

第一节内燃机的总体构造一、内燃机的分类内燃机的结构型式很多，根据其将热能转化为机械能的主要构件的形式，可分为活塞式内燃机和燃气轮机两类。

活塞式内燃机又可按活塞运动方式分为往复活塞式和旋转活塞式两种。

往复活塞式内燃机在汽车、拖拉机上应用最为广泛。

活塞式内燃机根据不同的特征可以分为以下几类：（一）按所用燃料分类可分为液体燃料发动机（汽油机、柴油机等）和气体燃料发动机（天然气发动机、液化石油气发动机等）。

（二）按着火方式分可分为压燃式发动机和点燃式发动机。

同样条件下，由于柴油自燃点比汽油低，因此采用压燃式（自燃式）着火。

即通过喷油泵和喷油器将柴油直接喷入发动机气缸内，在气缸内与压缩空气均匀混和后，在高压高温下自燃。

汽油自燃温度比柴油要高，因此一般采用点燃式着火。

即利用火花塞发出的电火花强制点燃汽油，使其着火燃烧。

（三）按工作循环的行程数分内燃机每一次将热能转变为机械能都必须经过吸入空气、压缩和输入燃料，使混和气体着火燃烧而膨胀作功，最后排除废气的这样一系列连续过程，即完成一个工作循环。

往复活塞式发动机根据每一工作循环所需活塞行程数来分，四个行程完成一个工作循环的称为四行程内燃机，两个行程完成一个工作循环的称为二行程发动机。

内燃机原理与构造内燃机是一种将化学能转化为机械能的装置，是现代工业中最为常见和普遍使用的动力机械之一、它主要通过燃烧燃料与氧气产生高温高压气体从而驱动活塞运动，然后通过机械传动将活塞的往复运动转化为旋转运动，从而驱动机械设备的工作。

内燃机的原理基于热力学和燃烧化学的基本原理。

首先，燃烧化学反应是指将燃料与氧气在适当的条件下进行反应，产生高温高压气体，这一过程称为燃烧。

内燃机中主要使用的燃料包括汽油、柴油、天然气等。

其次，热力学第一定律指出能量守恒的原理，即能量不会凭空消失或产生，只会发生转化。

内燃机利用燃料的化学能转化为热能，然后通过工作物体（活塞）的往复运动将热能转化为机械能。

内燃机的基本构造包括气缸、活塞、曲轴、连杆、点火系统和供油系统等。

气缸是内燃机的主要工作部件，通常由铸铁或铸铝合金制成。

活塞是在气缸内往复运动的工作物体，其主要作用是通过密封活塞与气缸之间的空间，将高温高压气体的热能转化为机械能。

曲轴是内燃机的输出轴，它可以将活塞的往复运动转化为旋转运动，驱动机械设备的工作。

连杆则起到连接活塞和曲轴的作用，使两者能够协调运动。

点火系统是内燃机中起到点燃燃料的关键部件，其主要作用是在燃烧室中产生高温高压火花，点燃混合气体，从而引发燃烧。

常见的点火系统有火花塞点火系统和压燃点火系统两种。

火花塞点火系统通过火花塞产生电火花点燃混合气体，常用于汽油发动机。

压燃点火系统则通过高温高压气体本身的压力和温度引发燃烧，常用于柴油发动机。

供油系统是内燃机中起到供应燃料的关键部件，其主要作用是将燃料输送到燃烧室中，与氧气混合后进行燃烧。

供油系统一般包括燃油泵、喷油器和油箱等组成部分。

燃油泵主要负责将燃料从油箱中抽取并提供所需的压力。

喷油器则将高压燃料雾化喷入燃烧室，以便更好地与氧气混合。

总结来说，内燃机的原理是利用燃料的化学能转化为热能，通过活塞的往复运动将热能转化为机械能，从而驱动机械设备的工作。

在内燃机的构造中，气缸、活塞、曲轴、连杆、点火系统和供油系统等是最常见的部件。

内燃机的总体构造与工作原理第一章内燃机的总体构造内燃机是热机的一种,它区别于其它型式的特点,是燃料在机器内部燃烧,燃料燃烧时释放出大量的热量,使燃烧后的气体(燃气)膨胀推动机械做功。

燃气是实现热能向机械能转化的媒介物质，这种媒介物质称工作介质（简称工质）。

往复活塞式发动机是应用最早、最广泛的一种，旋转活塞式是近代在国内处发展起来的一种新型内燃机。

往复活塞式内燃机有许多不同型式：按所用的燃料不同分为汽油机和柴油机；按点火方式不同分为点燃式和压燃式；按实现工作过程的行程数不同分为四冲程和二冲程内燃机。

不同型式的内燃机虽然都有它的特点，但它们都要完成将热能向机械能转化这一根本任务。

在内燃机中热能与机械能转化与反转化这一对矛盾是其本矛盾。

它的存在和发展，规定动着其它矛盾的存在和发展。

为了实现这一转化，内燃机必须由一系列的机构和系统所组成。

二个机构：（一）柄连杆机构：主要零件有：气缸体、曲轴箱、所缸盖、活塞、连杆、曲轴和飞轮等。

活塞通过连杆与曲轴相连。

活塞在气缸中往复运动时，连杆摆动并使曲轴作旋转运动。

反之，曲轴转动时，可使活塞在气缸中作往复直线运动。

燃料在气缸中燃烧时，燃气膨胀作用在活塞上的压力，借助于连杆转变为曲轴的旋转力矩，使曲轴带动工作机械做功。

固定在曲轴后端的飞轮，它能储存能量，使曲轴均匀旋转。

（二）配气机构包括：进气门、排气门、凸轮轴及其它驱动件等。

汽油机或柴油机为了连续不断地工作，必须把膨胀做功后的废气从气缸中排出，吸入由汽油或者柴油和空气组成的可燃混合气，即要进行换气。

配气机构是根据工作过程的需要，适时的开启和关闭进气门和排气门，完成换气过程。

由此可见，上述两个机构是内燃机中实现将热能转化为机械能所必须的主要机构。

但是，必须向气缸供给可燃混合气，使之燃烧，不然，内燃机中不可能有热能向机械能转化。

因此，为了使内燃机运转，还要有以下几大系统。

1、燃料供给系：它担负着向气缸内供给可燃混合气的任务。

1内燃机的工作原理和总体构造内燃机是一种将燃料直接燃烧生成高温高压气体，并将这些气体推动活塞运动以产生功的发动机。

它的工作原理可以分为四个基本过程：进气、压缩、燃烧和排气。

首先是进气过程。

当活塞下行时，活塞上方的进气门打开，汽缸内形成一定的负压，使外界空气通过进气门进入。

该过程中，由于汽缸内气流动力作用，使进气门完全打开，并保持一定的时间。

接下来是压缩过程。

当活塞上行时，进气门关闭，而此时排气门仍然处于关闭状态。

活塞上行时，气缸容积逐渐变小，将进气气体压缩。

此时，空气的压力和温度逐渐增加。

然后是燃烧过程。

当活塞上行至顶点时，点火系统将火花产生器产生的火花引燃混合气体。

燃烧产生的高温高压气体迅速膨胀，推动活塞向下运动。

燃烧过程需要在恰当的时间和位置点火，以提供最大的压力和动力。

最后是排气过程。

当活塞下行至底死点时，排气门打开，将燃烧产生的废气排出汽缸。

为了排气顺畅，活塞下行一定距离时，进气门打开，进气气体开始进入，形成排气过程。

此时，进气门和排气门相互协调，以保持正常的工作循环。

内燃机的总体构造包括气缸、活塞、曲轴、气门、点火系统等部分。

气缸是一个密闭的容器，用于容纳活塞和燃烧气体。

活塞是一个金属圆柱体，在气缸内的上下运动产生活塞推力。

曲轴通过连杆与活塞相连，将活塞线性运动转换为旋转运动，并传递动力。

气门是控制气体进出的装置，包括进气门和排气门。

点火系统用于产生火花点燃燃料混合气体。

此外，内燃机的燃料供给系统、冷却系统和润滑系统也是其重要的组成部分。

燃料供给系统负责将燃料送入进气道，并与进入汽缸内的空气混合。

冷却系统通过循环冷却剂将发动机散热出来的热量带走，以维持发动机的适宜工作温度。

润滑系统则负责给发动机各个运动部件提供润滑剂，以减少摩擦和磨损。

九年级物理内燃机知识点
九年级物理内燃机的知识点包括以下内容：
1. 内燃机的基本原理：内燃机通过燃烧燃料产生高温高压气体，利用气体膨胀推动活
塞运动，从而做功。

一般包括四个基本过程：进气、压缩、燃烧和排气。

2. 内燃机的组成部分：内燃机主要由气缸、活塞、连杆、曲轴、进气和排气系统、点
火系统以及冷却系统等部分组成。

3. 四冲程往复式内燃机：四冲程往复式内燃机包括进气冲程、压缩冲程、燃烧冲程和
排气冲程。

进气冲程进气门打开，活塞向下运动，气缸内充满混合气；压缩冲程进气
门关闭，活塞向上运动，将混合气压缩；燃烧冲程点火后，混合气燃烧膨胀，推动活
塞向下运动；排气冲程排气门打开，活塞向上运动，将废气排出。

4. 内燃机的燃料：常用的内燃机燃料有汽油和柴油。

汽油为轻质油品，在较低温度下
易挥发燃烧；柴油为重质油品，相对汽油燃点较高。

5. 点火系统：点火系统用于在燃烧室中提供电火花，点燃混合气。

包括点火塞、点火
线圈、分电器、蓄电池等组成。

6. 排气系统：排气系统用于将燃烧后的废气排出，包括排气管、消声器等。

7. 冷却系统：冷却系统用于保持发动机温度适宜，防止过热。

一般采用循环冷却方式，通过水泵将冷却液流动起来，带走发动机产生的热量。

8. 发动机效率：发动机的效率指的是发动机输出的功的比例。

理论上，发动机效率可
以达到百分之四十左右，但实际上常常小于这个值。

以上是九年级物理内燃机的一些基本知识点，希望对你有所帮助。
