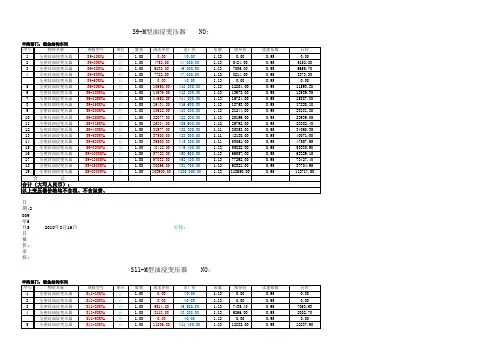

变压器行业10kV 级S9、S11、S13系列变压器损耗参数对照表系列变压器损耗参数对照表产品容量 （KVA KVA）） S9 S11 S13 空载损耗（耗（W W ） 负载损耗（耗（W W ） 空载电流（流（%%） 空载损耗（耗（W W ） 负载损耗（耗（W W ） 空载电流（流（%%） 空载损耗（耗（W W ） 负载损耗（耗（W W ） 空载电流（流（%%） 30 130 600 2.10 100 600 2.10 65 600 0.63 50 170 870 2.00 130 870 2.00 85 870 0.60 63 200 1040 1.90 150 1040 1.90 100 1040 0.57 80 250 1250 1.80 180 1250 1.80 125 1250 0.54 100 290 1500 1.60 200 1500 1.60 145 1500 0.48 125 340 1800 1.50 240 1800 1.50 170 1800 0.45 160 400 2200 1.40 280 2200 1.40 200 2200 0.42 200 480 2600 1.30 340 2600 1.30 240 2600 0.39 250 560 3050 1.20 400 3050 1.20 280 3050 0.36 315 670 3650 1.10 480 3650 1.10 335 3650 0.38 400 800 4300 1.00 570 4300 1.00 400 4300 0.30 500 960 5100 1.00 680 5100 1.00 480 5100 0.30 630 1200 6200 0.90 810 6200 0.90 600 6200 0.27 800 1400 7500 0.80 980 7500 0.80 700 7500 0.24 1000 1700 10300 0.70 1150 10300 0.70 850 10300 0.21 1250 1950 12000 0.60 1360 12000 0.60 975 12000 0.18 1600 2400 14500 0.60 1640 14500 0.60 1200 14500 0.18S13-M 型全密封电力变压器主要技术参数型全密封电力变压器主要技术参数型号型号容量容量(K (K VA) 电压组合电压组合 联结组别组别 损耗损耗(W) (W) 空载电流电流 阻抗阻抗% %空载损耗损耗 负载损耗高压(KV) 分接范围 % 低压(KV)S13-30 30 6 6.3 10 10.5 11 ±2×2.5%±2×2.5% or ±5%±5% 0.4 D,yn11 or Y.yn0 80 600 0.28 4 S13-50 50 100 870 0.25 S13-63 63 110 1040 0.23S13-80 80 130 1250 0.22S13-100 100 150 1500 0.21 S13-125 125 170 1800 0.20S13-160 160 200 2200 0.19 S13-200 200 240 2600 0.18 S13-250 250 290 3050 0.17 S13-315 315 340 3650 0.16 S13-400 400 410 4300 0.16S13-500 500 460 5100 0.15 S13-630 630580 6200 0.15 4.5 S13-800 800700 7500 0.14 S13-1000 1000 830 10300 0.13S13-1250 1250 980 12000 0.12S13-1600 1600 1180 14500 0.11负载损耗：即可变损失。
S9-160KVA/10KV油浸式变压器规格参数S9(S11)-□/□其中,S表示三相油浸式变压器9(11)为水平性能代号□/□表示额定容量/额定电压（高压侧）,35KV所对应的低压侧可以10kv/6kv/0.4KVS9-160KVA/10KV油浸式变压器执行标准1.GB1094.1~2-1996油浸式变压器2.GB1094.3,5-2003油浸式变压器3.GB/T6451—2008三相油浸式油浸式变压器技术参数和要求S9-160KVA/10KV变压器产品特点：S9-160KVA/10KV变压器系列三相油浸式变压器采用了新型绝缘结构和提高抗短路能力结构等多项科研成果,其性能达到国际先进水平. 与S7系列相比较，空载损耗平均降低10.25%，空载电流降低37.9%，负载损耗平均降低22.4%, 是节能型产品的更新换代产品损耗低，节能显著铁芯为圆形多级、全斜三级接缝叠片结构高低压绕组均用无氧铜线绕制，高压绕组一律采用多层圆筒式结构器身结构合理采用新型组件及紧固件1. 标准：GB1094-1996; JB/T10088-2004; GB/T6451-2008; EQV IEC600762. 电压等级：6,10kV3. 调压方式：无励磁调压或有载调压5. 频率：50Hz或60Hz6. 相数：三相7. 联结组标号：Yyn0、Dyn11或其它8. 短路阻抗：标准阻抗(详见技术参数表)配电电力变压器是一种静止的电气设备[1]，是用来将某一数值的交流电压（电流）变成频率相同的另一种或几种数值不同的电压（电流）的设备。
当一次绕组通以交流电时，就产生交变的磁通，交变的磁通通过铁芯导磁作用，就在二次绕组中感应出交流电动势。
二次感应电动势的高低与一二次绕组匝数的多少有关，即电压大小与匝数成正比。
主要作用是传输电能，因此，额定容量是它的主要参数。
额定容量是一个表现功率的惯用值，它是表征传输电能的大小，以kVA或MVA表示，当对变压器施加额定电压时，根据它来确定在规定条件下不超过温升限值的额定电流。
一、10kVS9系列30 kVA～1600 kVA双绕组无励磁调压S9系列630 kVA～6300 kVA双绕组无励磁调压变压器S9系列200 kVA～1600 kVA双绕组有载调压变压器二、35kVS9系列50 kVA～31500 kVA双绕组无励磁调压电力变压器S9系列2000 kVA～12500 kVA双绕组有载调压电力变压器三、63kVS9系列6300 kVA～63000kVA双绕组有载调压电力变压器S9系列630 kVA～63000 kVA双绕组无励磁调压电力变压器四、110kVS9系列6300 kVA～120000 kVA双绕组无励磁调压变压器S9系列6300 kVA～63000kVA三绕组无励磁调压变压器S9系列6300 kVA～63000 kVA双绕组有载调压变压器S9系列6300 kVA～63000 kVA三绕组有载调压变压器S9系列6300 kVA～63000 kVA双绕组低压为35kV无励磁调压变压器五、220 kVS9系列31500 kVA～360000 kVA双绕组无励磁调压变压器S9系列31500 kVA～240000 kVA三绕组无励磁调压变压器S9系列31500～240000 kVA双绕组低压为63kV无励磁调压变压器S9系列31500 kVA～240000 kVA无励磁调压自耦变压器S9系列31500 kVA～180000 kVA双绕组有载调压变压器S9系列31500 kVA～180000 kVA三绕组有载调压变压器S9系列31，500 kVA～240，000 kVA有载调压自耦变压器S9系列63，000kVA～180，000kVA有载调压自耦变压器一、10kVS10系列30 kVA～1600 kVA双绕组无励磁调压S10系列630 kVA～6300 kVA双绕组无励磁调压变压器S10系列200 kVA～1600 kVA双绕组有载调压变压器二、35kVS10系列50 kVA～31500 kVA双绕组无励磁调压电力变压器S10系列2000 kVA～12500 kVA双绕组有载调压电力变压器三、63kVS10系列6300 kVA～63000kVA双绕组有载调压电力变压器S10系列630 kVA～63000 kVA双绕组无励磁调压电力变压器四、110kVS10系列6300 kVA～120000 kVA双绕组无励磁调压变压器S10系列6300 kVA～63000kVA三绕组无励磁调压变压器S10系列6300 kVA～63000 kVA双绕组有载调压变压器S10系列6300 kVA～63000 kVA三绕组有载调压变压器S10系列6300 kVA～63000 kVA双绕组低压为35kV无励磁调压变压器五、220 kVS10系列31500 kVA～360000 kVA双绕组无励磁调压变压器S10系列31500 kVA～240000 kVA三绕组无励磁调压变压器S10系列31500 kVA～240000 kVA双绕组低压为63kV无励磁调压变压器S10系列31500 kVA～240000 kVA无励磁调压自耦变压器S10系列31500 kVA～180000 kVA双绕组有载调压变压器S10系列31500 kVA～180000 kVA三绕组有载调压变压器S10系列31500 kVA～240000 kVA有载调压自耦变压器S10系列63 000kVA～180 000kVA三绕组有载调压自耦变压器一、10kVS11系列30 kVA～1600 kVA双绕组无励磁调压S11系列630 kVA～6300 kVA双绕组无励磁调压变压器200 kVA～1600 kVA双绕组有载调压变压器二、35kVS11系列50 kVA～31500 kVA双绕组无励磁调压电力变压器S11系列 2000 kVA～12500 kVA双绕组有载调压电力变压器三、63kVS11系列6300 kVA～63000kVA双绕组有载调压电力变压器S11系列630 kVA～63000 kVA双绕组无励磁调压电力变压器四、110kVS11系列6300 kVA～120000 kVA双绕组无励磁调压变压器S11系列6300 kVA～63000kVA三绕组无励磁调压变压器S11系列6300 kVA～63000 kVA双绕组有载调压变压器S11系列6300 kVA～63000 kVA三绕组有载调压变压器S11系列6300 kVA～63000 kVA双绕组低压为35kV无励磁调压变压器五、220 kVS11系列31500 kVA～360000 kVA双绕组无励磁调压变压器S11系列31500 kVA～240000 kVA三绕组无励磁调压变压器S11系列31500～240000 kVA双绕组低压为63kV无励磁调压变压器S11系列31500 kVA～240000 kVA无励磁调压自耦变压器S11系列31500 kVA～240000 kVA双绕组有载调压变压器S11系列31500 kVA～180000 kVA三绕组有载调压变压器S11系列31500 kVA～240000 kVA有载调压自耦变压器S11系列63 000kVA～180 000kVA三绕组有载调压自耦变压器。
S9-160KVA/10KV油浸式变压器规格参数
S9(S11)-□/□
其中,S表示三相油浸式变压器
9(11)为水平性能代号
□/□表示额定容量/额定电压（高压侧）,35KV所对应的低压侧可以10kv/6kv/0.4KV
S9-160KVA/10KV油浸式变压器执行标准
1.GB1094.1~2-1996油浸式变压器
2.GB1094.3,5-2003油浸式变压器
3.GB/T6451—2008三相油浸式油浸式变压器技术参数和要求
S9-160KVA/10KV变压器产品特点：
S9-160KVA/10KV变压器系列三相油浸式变压器采用了新型绝缘结构和提高抗短路能力结构等多项科研成果,其性能达到国际先进水平. 与S7系列相比较，空载损耗平均降低10.25%，空载电流降低37.9%，负载损耗平均降低22.4%, 是节能型产品的更新换代产品
损耗低，节能显著
铁芯为圆形多级、全斜三级接缝叠片结构
高低压绕组均用无氧铜线绕制，高压绕组一律采用多层圆筒式结构
器身结构合理
采用新型组件及紧固件
1. 标准：GB1094-1996; JB/T10088-2004; GB/T6451-2008; EQV IEC60076
2. 电压等级：6,10kV
3. 调压方式：无励磁调压或有载调压
5. 频率：50Hz或60Hz
6. 相数：三相
7. 联结组标号：Yyn0、Dyn11或其它
8. 短路阻抗：标准阻抗(详见技术参数表)
配电电力变压器是一种静止的电气设备[1]，是用来将某一数值的交流电压（电流）变成频率相同的另一种或几种数值不同的电压（电流）的设备。
当一次绕组通以交流电时，就产生交变的磁通，交变的磁通通过铁芯导磁作用，就在二次绕组中感应出交流电动势。
二次感应电动势的高低与一二次绕组匝数的多少有关，即电压大小与匝数成正比。
主要作用是传输电能，因此，额定容量是它的主要参数。
额定容量是一个表现功率的惯用值，它是表征传输电能的大小，以kVA或MVA表示，当对变压器施加额定电压时，根据它来确定在规定条件下不超过温升限值的额定电流。
现在较为节能的电力变压器是非晶合金铁心配电变压器，其最大优点是，空载损耗值特低。
最终能否确保空载损耗值，是整个设计过程中所要考虑的核心问题。
当在产品结构布置时，除要考虑非晶合金铁心本身不受外力的作用外，同时在计算时还须精确合理选取非晶合金的特性参数。
国内生产电力变压器较大的厂家有特变电工等。
外形尺寸及安装尺寸图
正常使用条件
1.海拔高度不超过1000m；
2.最高环境温度+40℃；
3.最高年平均温度+20℃；
4.最高日平均温度+30℃；
5.户外最低气温-25℃；
应用范围：
由于此变压器采用波纹油箱全密封结构,具有外形美观,性能优良,免维护等特点, 可广泛用于高层建筑、商业中心、地铁、机场、车站、工矿企业、钻井平台、采油平台，特别适用于易燃、易爆等防火要求高以及环境恶劣的场所使用。
功能特点：
1.铁心为硅钢片条料卷制而成的无接缝不分级的接近纯圆形截面。
铁轭，铁心柱联结为圆角，铁心为封闭形。
2.高、低压线圈直接绕在铁心上，两线圈同心度好，抗短路性能力好。
3.由于铁心结构特殊，又呈由晶态取向优质冷轧硅钢片卷制经退火而成，使S11-M.R变压器与同容量S9型
相比空载损耗下降30%,空载电流下降70%,嘈声下降8分贝左右。
4.取消储油柜。
采用波纹板油箱，温度引起的油体积变化由波纹片的弹性调节使变压器油与空气隔绝延长使用奉命。
5.采用波纹油箱温升占地面积小，外形美观。
6.铁心加工全部机械化,减轻劳动强度,使产品质量提高,质量稳定。
