实验五交换机VLAN配置实验一、实验目的掌握虚拟局域网VLAN的概念和作用，学会在交换机进行单交换机VLAN 配置和跨交换机VLA N配置方法。
二、实验原理与实验内容本次实验分两部分，第一部分是单交换机VLAN配置实验，第二部分是跨交换机VLAN配置实验。
（一）单交换机VLAN配置实验请按下图连接好线缆，并配置好计算机的IP地址，所有的子网掩码均为24位掩码。
实验原理如下：将PC0和P C1设为V L AN10，PC2和PC3设为VLAN20。
划分VLAN之前，四台计算机之间都可以相互通信，即能够pin g通。
划分VLAN之后，只有同一个V LAN中的计算机能够通信（即能ping通），不同VLAN之间的计算机不能通信（即不能pin g通）。
VLAN10VLAN20单交换机虚拟局域网VL AN配置实验组网图实验步骤如下：1．在Packet Tracer软件中，画好网络拓扑图，给四台计算机分别配置好I P地址。
各计算机的I P地址配置如下表：2．在四台计算机上分别使用ping命令，确认它们之间全部能够相互通信。
3．将PC0和P C1设为V L AN10，PC2和PC3设为VL AN20。
在交换机上划分两个VLAN的命令配置如下：Switch>enable//使用enable命令从用户模式进入特权模式Switch#config ure termin al //进入全局配置模式Enterconfig urati on comman ds, one per line. End with CNTL/Z.Switch(config)# //全局配置模式标示符为S witch(config)#在交换机上创建vlan 10和vla n 20两个vl an：Switch(config)#vlan 10 //创建vlan 10Switch(config-vlan)#name vlan10//将其命名为v l an10Switch(config-vlan)#exit //退回到上一级模式Switch(config)#vlan 20 //创建vlan 20Switch(config-vlan)#name vlan20//将其命名为v l an20Switch(config-vlan)#exit //退回到上一级模式将交换机的f0/1~f0/4端口分别划分到两个V L AN中的命令配置如下：Switch(config)#interf ace FastEt herne t0/1 //进入端口f0/1的配置模式Switch(config-if)#switch portmode access//设置端口模式为acce ss类型Switch(config-if)#switch portaccess vlan 10 //将端口f0/1划分到vl an 10中Switch(config-if)#exitSwitch(config)#interf ace FastEt herne t0/2Switch(config-if)#switch portmode accessSwitch(config-if)#switch portaccess vlan 10Switch(config-if)#exitSwitch(config)#interf ace FastEt herne t0/3Switch(config-if)#switch portmode accessSwitch(config-if)#switch portaccess vlan 20Switch(config-if)#exitSwitch(config)#interf ace FastEt herne t0/4Switch(config-if)#switch portmode accessSwitch(config-if)#switch portaccess vlan 20Switch(config-if)#exit4．测试同一个V LAN之间的计算机能否通信（即能否pin g通），不同的VLA N之间的计算机能否通信（即能否pin g通）。
交换机的VLAN配置步骤及方法交换机是计算机网络中的核心设备，用于连接不同的网络设备，并进行数据的转发和广播控制。
VLAN（Virtual Local Area Network）是一种虚拟局域网技术，它通过对交换机的端口进行逻辑划分，将不同的网络设备分隔开来，提高网络的安全性和管理灵活性。
接下来，我将详细介绍交换机的VLAN配置步骤及方法。
1.确定需求在进行VLAN配置之前，我们需要确定网络的需求和目标。
例如，我们需要将不同的用户组织在不同的VLAN中，或者需要将不同的服务划分在不同的VLAN中等等。
确定需求有助于我们理解整个配置过程并确保配置正确。
2.创建VLAN创建VLAN是配置过程中的第一步。
我们需要在交换机上创建所需的VLAN，并为每个VLAN分配一个唯一的VLANID（通常是一个数字）。
可以通过交换机的命令行界面（CLI）或图形用户界面（GUI）来完成此操作。
在CLI界面中，可以使用以下命令来创建VLAN：```# vlan database# vlan vlan-id# exit```在GUI界面中，可以通过菜单选项来创建VLAN，并为其指定一个唯一的VLANID。
3.配置端口创建VLAN之后，我们需要将相应的端口分配给每个VLAN。
具体的配置方法取决于交换机的型号和操作系统。
在CLI界面中，可以使用以下命令来配置端口：```# interface interface-id# switchport mode access# switchport access vlan vlan-id# exit```在GUI界面中，可以通过菜单选项来配置端口，并为其指定所属的VLAN。
4.配置VLAN间通信默认情况下，每个VLAN都是相互隔离的，无法进行通信。
如果我们希望不同的VLAN之间能够互相通信，就需要配置交换机的路由功能。
在CLI界面中，可以使用以下命令来配置VLAN间通信：```# interface interface-id# ip address ip-address subnet-mask# exit```在GUI界面中，可以通过菜单选项来配置VLAN间的路由。
实验三交换机的VLAN配置一、实验目的1. 理解理解Trunk链路的作用和VLAN的工作原理2. 掌握交换机上创建VLAN、接口分配3．掌握利用三层交换机实现VLAN间的路由的方法。
二、实验环境本实验在实验室环境下进行操作，需要的设备有：配置网卡的PC机若干台，双绞线若干条，CONSOLE线缆若干条，思科交换机cisco 2960两台。
三、实验内容1. 单一交换机的VLAN配置；2. 跨交换机VLAN配置，设置Trunk端口；3. 测试VLAN分配结果；4．在三层交换机上实现VLAN的路由；5．测试VLAN间的连通性四、实验原理1．什么是VLANVLAN是建立在局域网交换机上的，以软件方式实现逻辑工作组的划分与管理，逻辑工作组的站点不受物理位置的限制，当一个站点从一个逻辑工作组移到另一个逻辑工作组时，只需要通过软件设定，而不需要改变它在网络中的物理位置；当一个站点从一个物理位置移动到另一个物理位置时，只要将该计算机连入另一台交换机，通过软件设定后该计算机可成为原工作组的一员。
相同VLAN内的主机可以相互直接通信，不同VLAN中的主机之间不能直接通信，需要借助于路由器或具有路由功能的第三层交换机进行转发。
广播数据包只可以在本VLAN内进行广播，不能传输到其他VLAN中。
2．交换机的端口以太网交换机的每个端口都可以分配给一个VLAN，分配给同一个VLAN的端口共享广播域，即一个站点发送广播信息，同一VLAN中的所有站点都可以接收到。
交换机一般都有三种类型的端口：TRUNK口、ACCESS口、CONSOLE口。
CONSOLE端口：它是专门用于对交换机进行配置和管理的。
通过Console端口连接并配置交换机，是配置和管理交换机必须经过的步骤。
ACCESS口（默认）：ACCESS端口只能通过缺省VLAN ID的报文。
TRUNK 口：为了让连接在不同交换机但属于同一VLAN 的计算机之间能够相互通信，必须把两个交换机相级联的那两个端口配置成TRUNK 口工作模式。
VLAN间路由配置步骤详解在进行VLAN间路由配置之前，需要确保以下几个条件满足：1. 确认设备支持VLAN功能：路由器、交换机和防火墙等网络设备需要支持VLAN功能才能进行VLAN间路由配置。
2. 确定VLAN划分范围：根据网络拓扑和需求，确定所需的VLAN 划分范围，例如将不同部门或不同楼层划分到不同的VLAN中。
3. 分配IP地址：每个VLAN需要分配一个唯一的IP子网地址，确保不同VLAN之间的IP地址不冲突。
一旦以上条件都满足，我们可以按照以下步骤进行VLAN间路由配置：1. 配置VLAN：在交换机上配置VLAN，并进行端口划分。
首先，登录到交换机的控制台或Web界面，创建VLAN并为之分配一个唯一的VLAN ID。
然后，根据需要将不同端口加入到对应的VLAN中。
2. 配置子接口：在路由器上配置VLAN间路由的子接口。
登录路由器的控制台或Web界面，为每个VLAN创建一个子接口，并将其与对应的VLAN关联起来。
为每个子接口配置IP地址，确保各个子接口之间的IP地址不冲突。
3. 配置路由：为了实现不同VLAN之间的通信，需要在路由器上进行路由配置。
根据网络拓扑和需求，配置静态路由或动态路由协议来实现VLAN间的路由。
4. 配置安全策略：为了增强网络安全性，可以在防火墙或路由器上配置安全策略，如访问控制列表（ACL）或虚拟专用网（VPN）等，限制不同VLAN之间的通信或保护敏感数据。
5. 测试与验证：完成以上配置后，需要进行测试和验证。
通过跨VLAN的主机之间进行互相ping命令测试，确保VLAN间路由配置成功。
必要时，可以进行抓包等工具的使用，检查数据包的转发情况。
总结起来，VLAN间路由配置涉及交换机、路由器和安全设备等的设置和配合。
通过合理划分VLAN、配置子接口、设置路由和安全策略，并进行有效的测试与验证，可以实现不同VLAN之间的通信和互联，提高网络的灵活性和安全性。
实验三虚拟局域网VLAN--跨交换机实现VLAN【实验名称】跨交换机实现VLAN【实验目的】理解VLAN 如何跨交换机实现。
【背景描述】假设某企业有2 个主要部门：销售部和技术部，其中销售部门的个人计算机系统分散连接在2台交换机上，他们之间需要相互进行通信，但为了数据安全起见，销售部和技术部需要进行相互隔离，现要在交换机上做适当配置来实现这一目标。
【实现功能】使在同一VLAN 里的计算机系统能跨交换机进行相互通信，而在不同VLAN 里的计算机系统不能进行相互通信。
【实验拓扑】【实验设备】S2126G (2 台)【实验步骤】第一步：在交换机SwitchA 上创建Vlan 10 ，并将0/5 端口划分到Vlan 10 中。
SwitchA # configure terminal ！进入全局配置模式。
SwitchA(config)# vlan 10 ！创建Vlan 10 。
SwitchA(config-vlan)# name sales ！将Vlan 10 命名为sales 。
SwitchA(config-vlan)#exitSwitchA(config)#interface fastethernet 0/5 ！进入接口配置模式。
SwitchA(config-if)#switchport access vlan 10 ！将0/5 端口划分到Vlan 10 。
验证测试：验证已创建了Vlan 10 ，并将0/5 端口已划分到Vlan 10 中。
SwitchA#show vlan id 10VLAN Name Status Ports---- -------------------------------- --------- ------------------------------- 10 sales active Fa0/5第二步：在交换机SwitchA 上创建Vlan 20 ，并将0/15 端口划分到Vlan 20 中。
跨交换机划分vlan实验报告篇一：交换机与VLAN的配置实验报告交换机与VLAN的配置实验报告一、实验目的1. 了解VLAN的作用及其分类。
2. 了解VLAN数据帧的格式。
3. 理解三层交换的原理。
(选作)4. 理解生成树协议STP的作用。
5. 掌握划分VLAN的方法。
6. 跨交换机的VLAN配置方法。
（选作）二、实验内容(1)验证并观察广播风暴，并通过STP解决。
(2)划分VLAN并实现不同VLAN之间的互通。
三、实验原理（1）VLAN原理虚拟LAN(Virtual Local Area Networks，VLAN）是一个在物理网络上根据用途，工作组、应用等来逻辑划分的局域网络，是一个广播域，与用户的物理位置没有关系。
VLAN 中的网络用户是通过LAN交换机来通信的。
同一个VLAN中的所有成员共同拥有一个VLAN ID，组成一个虚拟局域网络；同一个VLAN中的成员均能收到同一个VLAN中的其他成员发来的广播包，但收不到其他VLAN中成员发来的广播包；不同VLAN成员之间不可直接通信，需要通过路由支持才能通信，而同一VLAN中的成员通过VLAN交换机可以直接通信，不需路由支持。
（2）VLAN间通信①MAC地址静态登记方式②帧标签方式③虚连接方式④路由方式（3）VLAN交换机的互联接入链路；中继链路；混合链路四、实验环境Quidway S3928 一台，Quidway S2403一台，计算机4台，Cosole线4条，标准网线6根五、实验步骤1、按照上图连接设备，为交换机划分VLAN。
命令为：sysSystem View: return to User View with Ctrl+Z.[Quidway]sysname S1[S1]vlan 2[S1-vlan2]port e 0/1 to e 0/5[S1-vlan2]vlan 3[S1-vlan3]port e 0/3 to e 0/7[S1-vlan3]q2、设置各台pc机的ip地址，分别为:Pca:192.168.10.9 pcb:192.168.10.1 pcc:192.168.10.3 pcd:192.168.10.43、验证同一VLAN中的两台计算机能否通信，不同计算机之间的计算机能否通信，并将结果记录在表3-1中。

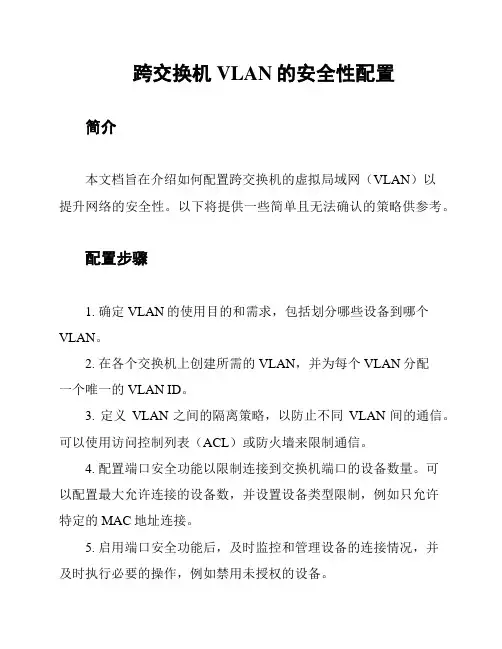

跨交换机VLAN的安全性配置简介
本文档旨在介绍如何配置跨交换机的虚拟局域网（VLAN）以
提升网络的安全性。
以下将提供一些简单且无法确认的策略供参考。
配置步骤
1. 确定VLAN的使用目的和需求，包括划分哪些设备到哪个VLAN。
2. 在各个交换机上创建所需的VLAN，并为每个VLAN分配
一个唯一的VLAN ID。
3. 定义VLAN之间的隔离策略，以防止不同VLAN间的通信。
可以使用访问控制列表（ACL）或防火墙来限制通信。
4. 配置端口安全功能以限制连接到交换机端口的设备数量。
可
以配置最大允许连接的设备数，并设置设备类型限制，例如只允许
特定的MAC地址连接。
5. 启用端口安全功能后，及时监控和管理设备的连接情况，并
及时执行必要的操作，例如禁用未授权的设备。
6. 配置VLAN间的双向流量过滤，仅允许必要的流量通过，阻止不必要的流量进入网络。
7. 定期审查和更新VLAN的配置，确保安全策略的有效性并及时做出调整。
注意事项
- 配置跨交换机VLAN时，确保每个交换机的时间同步，以避免安全日志不同步导致的问题。
- 在配置端口安全时，需考虑到网络变化和设备更替，确保最大连接数和设备类型限制的适应性和灵活性。
- 在配置流量过滤时，需充分了解网络中的应用程序和服务，确保不会影响正常的通信和业务流程。
结论
通过配置跨交换机VLAN并应用相关的安全策略，可以提升网络的安全性，并保护重要数据和资源免受潜在的威胁。
然而，安全策略应与实际情况相匹配，并根据需要进行及时调整和更新。

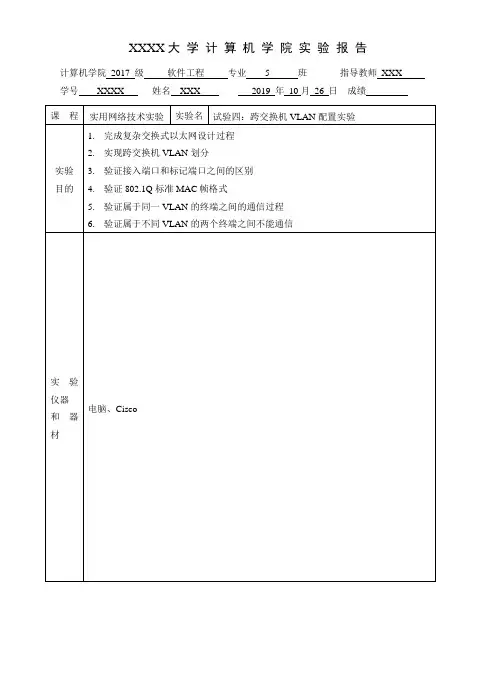

XXXX大学计算机学院实验报告计算机学院2017 级软件工程专业 5 班指导教师XXX 学号XXXX姓名XXX 2019 年10月26 日成绩实验内容或上机调试程序一、实验原理（一）创建VLAN和为VLAN分配交换机端口过程①端口分配原则：如果仅仅只有属于单个VLAN的交换路径经过某个交换机端口，将该交换机端口作为接入端口分配给该VLAN；如果有属于不同VLAN的多条交换路径经过某个交换机端口，将该交换机端口配置为被这些VLAN共享的共享端口。
②创建VLAN原则：如果某个交换机直接连接属于某个VLAN的终端，该交换机需要创建该VLAN；如果某个交换机虽然没有直接连接属于某个VLAN的终端，但有属于该VLAN的交换路径经过该交换机的端口，该交换机也需要创建该VLAN。
（二）端口模式和MAC帧格式之间的关系从接入端口输入/输出的MAC帧不携带VLAN ID，是普通的MAC帧格式；从共享端口输入/输出的MAC帧，携带该MAC帧所属VLAN的VLAN ID。
MAC帧的格式是802.1Q标准MAC格式。
二、实验步骤：（一）图形化界面配置①启动Packet Tracer，在逻辑工作区中放置一下网络结构并连接网络设备。
为各个终端配置IP地址和子网掩码。
图放置和连接设备后的逻辑工作区图为终端配置IP地址和子网掩码②在各个交换机中创建VLAN。
在Switch1中创建VLAN2和VLAN4，在Switch2中创建VLAN2、VLAN3和VLAN4，在Switch3中创建VLAN3和VLAN4图在Switch1中创建VLAN2和VLAN4图在Switch2中创建VLAN2、VLAN3和VLAN4图在Switch3中创建VLAN3和VLAN4③为各个VLAN分配交换机端口。
对于交换机switch2，需要将FastEthernet0/1配置端口为被VLAN2和VLAN4共享的共享端口，将FastEthernet0/2配置端口为被VLAN3和VLAN4共享的共享端口，将FastEthernet0/3端口作为接入端口分配给VLAN2，将FastEthernet0/4端口作为接入端口分配给VLAN3图将FastEthernet0/1配置端口为被VLAN2和VLAN4共享的共享端口图将FastEthernet0/2配置端口为被VLAN3和VLAN4共享的共享端口图将FastEthernet0/3端口作为接入端口分配给VLAN2图将FastEthernet0/4端口作为接入端口分配给VLAN3④启动pc2至pc3的MAC帧的传输过程，由于交换机switch1的FastEthernet0/4端口被VLAN2和VLAN4共享的共享端口，因此，该MAC帧经过交换机switch1的fastEthernet0/4端口输出时，携带的VLAN4对应的VLAN ID(4)。
cisco packet tracer跨交换机配置vlan
在不同的交换机上可以配置不同的vlan，要想每一个vlan内能够相互通信，要么两台交换机上仅有一个vlan，要么两台交换机之间的链路是Trunk。
下面是店铺收集整理的cisco packet tracer 跨交换机配置vlan，希望对大家有帮助~~
cisco packet tracer 跨交换机配置vlan
工具/原料
思科模拟器软件
方法/步骤
如图在交换机1端口1上接pc1，端口2上接pc2.在交换机2上端口1接pc3，.端口2接pc。
对于这里的思科模拟器来说，电脑和交换机之间和交换机之间连接的线用的都是交叉线，现实中则实际考虑。
如图：
配置pc1、pc2、pc3、pc4 的主机ip地址。
pc1为192.168.10.1 pc2为192.168.20.1 pc3为192.168.10.3 pc4为192.168.20.4.这里列举一个pc1的例子，如图：
配置第一台二层交换机，创建vlan2和vlan3，并且把端口1和端口2分别分配给vlan2和vlan3，具体命令如图所示：
两台交换机的f0/3端口相互连接，在第一台交换机上配置trunk 口。
如图所示：
同理配置第二台二层交换机。
创建vlan2和vlan3并且分配。
如图所示：
验证pc2能ping通pc4,但是vlan2中的pc1和pc3都ping不通。
如图所示：
结果：不同交换机中属于同一vlan，通过trunk链路，相互能通，但不同的vlan，仍然不同。
cisco packet tracer 跨交换机配置vlan。
一组网需求：1．SwitchA与Switc hB用tru nk互连，相同VLAN的PC之间可以互访，不同VLAN的PC之间禁止互访；2．PC1与PC2之间在不同V LAN，通过设置上层三层交换机Sw itchB的VLAN接口10的IP地址为10.1.1.254/24，VLAN接口20的IP地址为20.1.1.254/24可以实现V LAN间的互访。
二组网图：1．VLAN内互访，VLAN间禁访一、实现VLAN内互访VLAN间禁访配置过程SwitchA相关配置：1．创建（进入）VLAN10，将E0/1加入到VLA N10[SwitchA]vlan 10[SwitchA-vlan10]port Etherne t 0/12．创建（进入）VLAN20，将E0/2加入到VLA N20[SwitchA]vlan 20[SwitchA-vlan20]port Etherne t 0/23．将端口G1/1配置为Tru nk端口，并允许VLAN10和VLA N20通过[SwitchA]interfa ce Gigabit Ethern et 1/1[SwitchA-Gigabit Ethern et1/1]port link-type trunk[SwitchA-Gigabit Ethern et1/1]port trunk permitvlan 10 20SwitchB相关配置：1．创建（进入）VLAN10，将E0/10加入到VL AN10[SwitchB]vlan 10[SwitchB-vlan10]port Etherne t 0/102．创建（进入）VLAN20，将E0/20加入到VL AN20[SwitchB]vlan 20[SwitchB-vlan20]port Etherne t 0/203．将端口G1/1配置为Tru nk端口，并允许VLAN10和VLA N20通过[SwitchB]interfa ce Gigabit Ethern et 1/1[SwitchB-Gigabit Ethern et1/1]port link-type trunk[SwitchB-Gigabit Ethern et1/1]port trunk permitvlan 10 20二、通过三层交换机实现VLAN间互访通过三层交换机实现VLAN间互访的配置SwitchA相关配置：1．创建（进入）VLAN10，将E0/1加入到VLA N10[SwitchA]vlan 10[SwitchA-vlan10]port Etherne t 0/12．创建（进入）VLAN20，将E0/2加入到VLA N20[SwitchA]vlan 20[SwitchA-vlan20]port Etherne t 0/23．将端口G1/1配置为Tru nk端口，并允许VLAN10和VLA N20通过[SwitchA]interfa ce Gigabit Ethern et 1/1[SwitchA-Gigabit Ethern et1/1]port link-type trunk[SwitchA-Gigabit Ethern et1/1]port trunk permitvlan 10 20SwitchB相关配置：1．创建VLAN10[SwitchB]vlan 102．设置VLAN10的虚接口地址[SwitchB]interfa ce vlan 10[SwitchB-int-vlan10]ip address 10.1.1.254 255.255.255.03．创建VLAN20[SwitchB]vlan 204．设置VLAN20的虚接口地址[SwitchB]interfa ce vlan 20[SwitchB-int-vlan20]ip address 20.1.1.254 255.255.255.05．将端口G1/1配置为Tru nk端口，并允许VLAN10和VLA N20通过[SwitchA]interfa ce Gigabit Ethern et 1/1[SwitchA-Gigabit Ethern et1/1]port link-type trunk[SwitchA-Gigabit Ethern et1/1]port trunk permitvlan 10 20。
跨交换机的VLAN配置1.实验名称：跨交换机的VLAN配置2.实验目的：通过本次实验，掌握跨交换机的虚拟局域网VLAN的配置方法、Trunk的配置方法，理解Trunk连接和普通连接的区别。
3.背景描述：多台交换机环境下，同一个VLAN跨多台交换机的通信；以及交换机之间连接端口的特殊性。
4．实验设备：1)Cisco Catalyst 2950模拟交换机 2台2)Pc机 5台3)直通双绞线若干4)Console配置电缆一条5.配置拓扑：6.实验内容：1)按照上图的要求在软件中添加各个部件。
（注意，这里交换机相连接的线我们使用交叉线，不能使用直通线）2)配置PC机。
PC0的IP地址192.168.0.31，PC1的IP地址：192.168.0.32PC2的ip地址是：192.168.0.33 PC3的IP地址：192.168.0.34，PC4的IP地址：192.168.0.35;子网掩码均为：255.255.255.0，用ping命令检查他们能否通信。
操作步骤如下：✧要设置每一台主机的IP地址(单击PC →选择右侧的“Desktop”选项卡→选择“IP Configration”→输入IP address)。
✧按照同样的方式可以设置PC1，PC2,PC3的IP地址。
3)配置交换机，在这里我们仅仅设置交换机的IP地址和网关。
为交换机配置IP地址的一个重要原因就是可以远程管理交换机。
这个IP地址我们也成为管理IP。
管理IP在vlan的接口模式下配置，通常可以为每一个vlan设置一个IP地址，在没有划分vlan时，交换机有一个默认的vlan1，可以为它设置IP地址，作为管理IP。
设置步骤：✧单击交换机→选择右侧的”CLI”,对交换机配置。
如下：Switch>enSwitch#config tEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#int vlan 1Switch(config-if)#ip address 192.168.0.10 255.255.255.0Switch(config-if)#no shutdownSwitch(config-if)#exitSwitch(config)#exit%SYS-5-CONFIG_I: Configured from console by console✧上面的步骤就指出了，交换机的管理IP 192.168.0.10，默认子网掩码是：255.255.255.0.✧同样的方法，指出另外一台交换机的IP地址是:192.168.0.20,子网掩码是:255.255.255.0,用ping命令检查交换机和PC之间的连通情况。
4)在交换机上创建相关的VLAN，如下图：5)检查配置结果。
用show vlan命令可以查看分配情况。
7．实验步骤：步骤1：测试交换机和各主机之间是否正确连通。
连通PC机和交换机。
通过上面的对PC机设置IP地址和对交换机设置IP地址完成之后：在交换机命令模式下，使用如下命令：（蓝色的字体为我们输入）Switch>enSwitch#ping 192.168.0.31Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 192.168.0.11, timeout is 2 seconds:Success rate is 100 percent (5/5), round-trip min/avg/max = 36/39/50 ms通过红色的字我们看到，交换机和PC 0是正常连通的。
同理，我们还可以ping PC1和交换机的连接情况。
应该都是通的。
步骤2：测试主机之间是否正确连通。
进入PC0的DOS 窗口，测试和PC1的连接情况。
（单击PC0→选择右侧的“Desktop”→选择“Command prompt”,可以调出PC0命令行窗口）从上图，我们看出来PC0在ping PC1的时候，是通的。
就是说PCO和PC1可以通信。
同理，其余的PC0和PC2/PC3之间都可以互相ping通。
(因为在未划分虚拟子网之前，他们都在同一个子网下)步骤三：设置交换机的IP地址，子网掩码等。
(上面已经设置了交换机的IP和子网掩码) 步骤四：在交换机上划分VLAN并分配相应端口。
思科2950交换机最多可以划分250个VLAN，VLAN的ID取值为：1~4094,其中，1号VLAN是自动生成的，不能去除，默认情况下，交换机的所有接口都属于一号VLAN，1002—1005是保留给令牌环网和FDDI网络的，以太网不可以使用，1006—4094属于扩展VLAN，一般也不要使用。
所以思科2950交换机上创建VLAN时，一般使用2—1001的ID，使用时，可以使用不连续的ID值。
在初次划分VLAN时，交换机有一个默认的VLAN 1，所有端口都属于这个VLAN，划分VLAN,只需要两个步骤：第一步：创建VLAN（ID 号为2--1001）。
第二步：为VLAN 分配接口。
下面我们先来为交换机1配置VLAN：Switch>enSwitch#config tEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#vlan 2Switch(config-vlan)#name vlan2Switch(config-vlan)#exitSwitch(config)#vlan 3Switch(config-vlan)#name vlan3Switch(config-vlan)#exitSwitch(config)#int Fa0/1Switch(config-if)#switchport access vlan 2Switch(config-if)#int Fa0/2Switch(config-if)#swichport access vlan 2Switch(config-if)#switchport access vlan 2Switch(config-if)#int Fa0/3Switch(config-if)#switchport access vlan 2Switch(config-if)#int Fa0/4Switch(config-if)#switchport access vlan 2Switch(config-if)#int Fa0/5Switch(config-if)#switchport access vlan 3Switch(config-if)#int Fa0/6Switch(config-if)#switchport access vlan 3Switch(config-if)#end%SYS-5-CONFIG_I: Configured from console by consoleSwitch#同理，对交换机2按照拓扑结构进行配置：Switch>enSwitch#config tEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#vlan 2Switch(config-vlan)#name vlan2Switch(config-vlan)#exitSwitch(config)#vlan 3Switch(config-vlan)#name vlan 3 ^Switch(config-vlan)#name vlan3Switch(config-vlan)#exitSwitch(config)#int Fa0/1Switch(config-if)#switchport access vlan 2Switch(config-if)#int Fa0/2Switch(config-if)#switchport access vlan 2Switch(config-if)#int Fa0/3Switch(config-if)#switchport access vlan 2Switch(config-if)#int Fa0/4Switch(config-if)#switchport access vlan 2Switch(config-if)#int Fa0/5Switch(config-if)#switchport access vlan 2Switch(config-if)#endSwitch#步骤七：接口分配完成之后，可以在特权模式下运行”show vlan ”命令查看交换机1的VLAN 划分情况。
如下：同理，对交换机2也可以通过show vlan 查看:两台交换机的VLAN 配置完毕。
此时测试PC机的通信情况。
步骤八：首先测试VLAN 1内的机器连通情况。
我们来看PC1 和PC4的连通情况。
进入PC1的DOS窗口，执行ping 192.168.0.35。
PC1和PC4是可以通信的。
虽然他们由不同的交换机相连，但是他们都在vlan 1中。
步骤九：测试VLAN 2内的机器连通情况：先让PC2 Ping PC3:由于他们处于同一个交换机（交换机 2）的 VLAN（同处于 VLAN 2），所以他们的连接状况良好。
再次让 PC0 ping PC2或PC3,结果不通。
由此，我们得出结论：在同一个交换机上的同一个vlan 是可以通信的。
而分布于两个交换机上的VLAN 之间是不可以通信的。
那么有没有一种办法，可以让分布于不同交换机上的相同VLAN之间可以通信呢？步骤十：配置Trunk连接。
多个交换机可以级联在一起，在没有划分VLAN时，连接在个交换机上的所有计算机都可以直接通信。
划分VLAN之后，应该只有属于同一个VLAN 的计算机之间才可以通信，由于VLAN 可以跨越交换机定义，为了实现这一点，交换机之间的连接要定义为Trunk连接。
Trunk连接的特点是允许属于不同的vlan的信号通过，这样即使一个vlan跨越多个交换机，属于同一个VLAN的计算机之间也可以通信。
定义Trunk连接方法是将连接两台交换机的端口分别定义为Trunk接口。
命令是：switchport mode trunk在本试验中，两台交换机分别通过24#端口连接，即将两台交换机的24#端口定义为Trunk 接口。
定义交换机1的24#端口为Trunk口：Switch#config tEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#int fa0/24Switch(config-if)#switchport mode trunkSwitch(config-if)#end%SYS-5-CONFIG_I: Configured from console by console定义交换机2的24#端口为trunk口：Switch#config tEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#int fa0/24Switch(config-if)#switchport mode trunkSwitch(config-if)#end%SYS-5-CONFIG_I: Configured from console by console至此，我们已经设置好两台交换机的trunk口。
