托轮调整方案

调整回转窑托轮受力和窑体轴向的办法通过偏斜托轮轴摆放位置，可以使回转窑窑体能沿轴向正常地往复窜动；使用说明书要求回转窑的上下行速度控制在小于l mm/min，中铝股份山西分公司回转窑上下行速度为O.1~0.5 mm/min，每行10分钟，停留l小时。

通过控制液压挡轮分阶段上下行至端点的调窑方法，可以促使窑体上下窜动，有利于托轮的均匀磨损。

但当托轮摆放位置不正确时，窑体的上行或下行力特别大，超过了液压挡轮的推力，导致液压挡轮毁坏，甚至出现大小齿轮脱开，造成事故。

托轮轴线与窑轴线在垂直面上的投影不平行称为倾斜，在水平面（严格说是窑安装的斜平面）上的投影不平行称为偏斜。

设置普通挡轮时，需靠托轮轴线相对于滚圈偏斜产生使窑体上窜的力，当它大于窑体自重的下滑分力时，窑体能上窜，反之，使窑体下滑。

而对于推力挡轮和液压挡轮，则要求托轮轴线与滚圈轴线平行，即同一档托轮的两轴端距离相等，允许误差小于I mm，严禁使托轮摆放出现促使窑体下窜的偏斜位置而加大挡轮负荷。

托轮偏斜角度一般不大于0°30’。

应使获得的上窜力稍大于窑体的下滑力，在窑的运转过程中，使窑体处于上窜状态。

为使窑体下柑，Il1在受力较大的托轮面上抹少量油，减小摩擦系数。

一般每班使窑体反复窜动1~2次即可。

调整托轮促使回转窑窑体上下窜动应遵循“手势定则”，即大拇指方向表示窑体窜动方向，即指向窑体高端，三手指握起手指指示方向表示窑的回转方向，而小拇指所指的方向则为托轮轴偏斜方向。

“手势定则”有“右手定则”和“左手定则”之分，其鉴别法是：站在窑出料端（窑头），如窑为顺时针转动，则用“右手定则”；如窑为逆时针转动，则用“左手定则”。

托轮摆放位置严禁呈八字形，即同一档两托轮轴中心线偏斜方向不同。

同时亦严禁使各档托轮摆成促使窑体向下窜的位置，即违背了“手势定则”。

如出现此种异常情况，则使各档同托轮互相“争力”或“对抗”。

在调整托轮之前，必须根据窑体的窜动情况，查明窜动原因，避免盲目的行动。

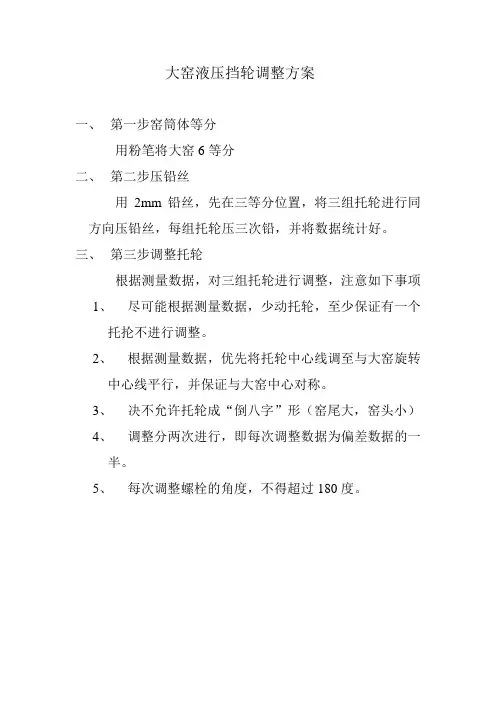

大窑液压挡轮调整方案
一、第一步窑筒体等分
用粉笔将大窑6等分
二、第二步压铅丝
用2mm铅丝，先在三等分位置，将三组托轮进行同方向压铅丝，每组托轮压三次铅，并将数据统计好。

三、第三步调整托轮
根据测量数据，对三组托轮进行调整，注意如下事项
1、尽可能根据测量数据，少动托轮，至少保证有一个
托抡不进行调整。

2、根据测量数据，优先将托轮中心线调至与大窑旋转
中心线平行，并保证与大窑中心对称。

3、决不允许托轮成“倒八字”形（窑尾大，窑头小）
4、调整分两次进行，即每次调整数据为偏差数据的一
半。

5、每次调整螺栓的角度，不得超过180度。

回转窑托轮的调整回转窑托轮的调整(二)2 回转窑筒体轴向窜动的控制由前所述，回转窑筒体因倾斜放置，在运转时发生沿轴向下窜是必然的。

如果不加控制就会发生掉窑或窑体下炕的重大设备事故。

这种事故确实在一些水泥厂中发生过，如抚顺水泥厂。

但是，如果采取一定的措施，使回转窑筒体在运转时不发生窜动是完全可能的。

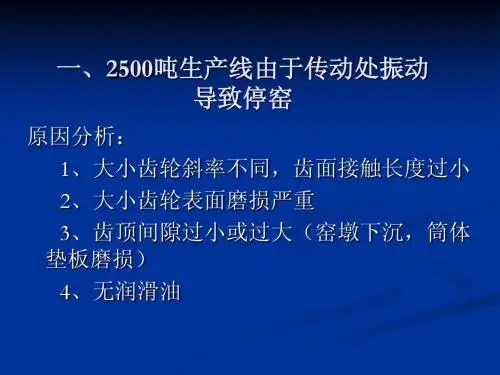

可是这样做会导致托轮和轮带表面的磨损不均，表面母线出现凹凸现象，大小齿轮两侧很快出现台棱，有时由此会引发不应有的事故。

因此必须对窑体的窜动进行控制。

2.1 回转窑筒体轴向窜动控制的要求为了保证回转窑筒体能够有规律地作上下往复窜动，控制的核心是窜动速度。

由上文对Φ3.5 m×145 m回转窑筒体窜动的实例分析中可见:如果不加控制，其下窜速度是很大的，每分钟达3.8 mm。

显然，这样大的窜动速度必然会加剧托轮、轮带和大小齿轮的磨损，有害无益。

长期的使用经验表明，回转窑筒体上下一个周期往复窜动时间，对传统窑型，即1 r/min左右的回转窑筒体控制在24 h左右就能有效地避免轮带和托轮表面以及大小齿轮磨损不均。

这就是说，在保证托轮、轮带和大小齿轮沿宽度方向磨损均匀的前提下，窑体的窜动速度越少越好。

经讨论认为:窑体上窜的时间为8 h，下窜时间为16 h较为恰当。

在以前设计的回转窑，窑体往复窜动的距离为50 mm左右。

因此，窑体的上窜速度为vs,50,8,6(25 mm/h，即窑体每转一转上窜为0.104 mm左右;窑体的下窜速度为vd,50,16,3(125 mm/h，即窑体每转一转下窜为0.05 mm左右。

对于新型干法预分解窑，窑筒体转速n1,3,4 r/min，即是传统窑型的3,4倍。

使用的时间还不算太长，这方面的经验还没有总结出来。

不过从磨损速率保持相当来看，窑体上下往复一个周期的时间应该缩短，为传统窑型的1,3,1,4，即8,6 h，平均为7 h，上窜时间控制在2.5,3.0 h，下窜时间控制在4.5,5.0 h左右。

回转窑更换托轮时托轮的调整方法1 概述由于回转圆筒设备广泛地应用于建材工业、化学工业、有色冶金工业、黑色冶金和耐火材料等工业部门,所以正确的托轮调整方法就显得特别重要。

2 调整托轮的目的(1)维持窑筒体中心线为一直线;(2)使窑体能沿轴线正常往复运动;(3)使各托轮能均衡地承受窑载荷。

3 更换托轮时托轮的调整方法据有关资料记载,窑中心与托轮中心距离发生变化后托轮的调整方法主要是依据公式Δx=0.5Δs进行计算,其中Δs为窑中心与托轮中心距离发生变化后的变化量,Δx为相应的托轮调整水平移动量,如图1所示。

R,R′——窑中心与托轮中心距离(以下简称中心距)发生变化前后轮带的半径;r,r′——中心距发生变化前后托轮的半径;α——中心距发生变化前窑中心垂线与托轮中心和窑中心连线间的夹角于是有a=O1O2=R+rb=O1O=O1O2sinα=asinα当中心距发生变化后,假设a变为a′,b变为b′,则Δs=a-a′=(R+r)-(R′+r′)=Δ(R+r)Δx=b-b′=(a-a′)sinα=Δs sinα(1)对于水泥行业来说,一般回转窑的α为30°所以公式(1)即为:Δx=0.5Δs (2)即调窑规则为:如中心距每减少1mm,须将托轮水平内移0.5mm,如中心距每增加1mm,须将托轮水平外移0.5mm。

但从其公式的推导过程看,它始终没有考虑角度α的变化,也没有考虑托轮在更换时其移动方向是否沿水平方向运动,故而这种调窑方法是不够准确的。

如图2所示,当中心距发生变化时(如轮带直径变化、托轮直径变化、轴径变化、托轮瓦厚度发生变化等)为保证更换零部件后窑中心仍处于原来位置,则需将托轮中心由O1移至O1′,相应地α变为α′,O1O2变为O1′O2,且O1′O2=AO2;Δs=O1O2-O1′O2=O1O2-AO2;Δx=O1O-O1′O。

其中Δs、Δx内容与前面提到的一致。

并设其方向分别与y轴、x轴方向一致时为正值,反之为负。

窑托轮瓦调整注意事项5000t/d熟料线回转窑在试运行初期运行后经常出现托轮瓦发热问题，影响窑的稳定运行，严重的会导致瓦烧损、瓦拉翻、托轮轴磨损等事故。

因此对托轮瓦在安装、试运行期间及运行中的检查、调整、监控和保驾非常重要。

本文对万吨线外方专家在现场调试的指导及公司部分专业人员在现场调试处理托轮瓦等问题的经验进行了总结，供相关专业人员在实际工作中参考和运用。

一、托轮瓦的设计、安装基本情况1、天津院、南京院所设计的托轮及瓦尺寸详见附表：从上表可以看出，各类窑型托轮及瓦的设计并不一样，推力板的位置差异较大，如万吨线及2500T/D线窑托轮推力板在托轮轴外侧，尤其是见下列图1，5000T/D线在托轮轴靠托轮侧，见下列图2，在调整时，应了解上述托轮瓦推力面位置的不同，因为在调整瓦端面发热时，是要通过调整瓦与推力板之间相对位置而改变推力板与瓦间隙，从而消除二者摩擦发热。

2、POLYIUS供万吨线托轮结构到目前为止万吨线回转窑运行正常，说明国外公司产品设计成熟、科学，在安装时，外方专家指导和监管有力；国产5000T/D线无论是天津院，还是南京院所产的窑，设计都很成熟，托轮及瓦的加工都能满足设计要求，在现场安装时对瓦的接触角、进出油楔口也基本能做到标准，当窑产量到达设计的110～115％时未出现因设计不合理而出现的问题，也说明上述设计、制造、安装等大的环节基本合理、科学。

但公司5000T/D线窑中在安装的一些细节上存在不足；在试运行期间窑的调整方法不当；在运行中工况波动时监控不到位，导致了托轮瓦发热事故频繁发生。

二、安装中存在的一些细节问题及处理方法窑托轮瓦接触应控制在30°左右，进出油口油楔应符合要求，安装时要对托轮轴及瓦相关尺寸进行复查，对托轮瓦、球面瓦座铸造质量进行确认，但在实际工作中对进出口油楔刮研不合要求，托轮轴尺寸和加工精度是否合格很少检查或仅靠施工单位进行外观检查；对瓦用压板螺栓、油勺固定螺栓、淋油盘固定螺栓不按标准紧固和防松处理，上述螺栓在试运行后极易松动，因为油盘固定螺栓松动，瓦用压板螺栓松动均造成过瓦拉翻事故；托轮座内油勺与托轮座的相对尺寸应复检，防止托轮在窜动到极限时、油勺与托轮座内部相关部位发生摩擦而损坏油勺，造成大的隐患，少数公司已发现有油勺与托轮座摩擦的而导致油勺的损坏，供油不足，油勺卡在托轮座内部而造成瓦报废的事故，瓦面与轴之间绝对不能有异物，少数公司窑头托轮座内进入过多的熟料颗粒而导致瓦损坏事故。

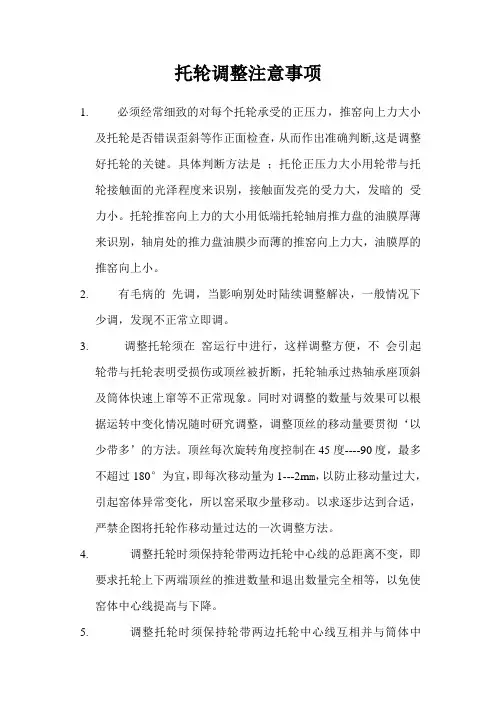

托轮调整注意事项1.必须经常细致的对每个托轮承受的正压力，推窑向上力大小及托轮是否错误歪斜等作正面检查，从而作出准确判断,这是调整好托轮的关键。

具体判断方法是；托伦正压力大小用轮带与托轮接触面的光泽程度来识别，接触面发亮的受力大，发暗的受力小。

托轮推窑向上力的大小用低端托轮轴肩推力盘的油膜厚薄来识别，轴肩处的推力盘油膜少而薄的推窑向上力大，油膜厚的推窑向上小。

2.有毛病的先调，当影响别处时陆续调整解决，一般情况下少调，发现不正常立即调。

3.调整托轮须在窑运行中进行，这样调整方便，不会引起轮带与托轮表明受损伤或顶丝被折断，托轮轴承过热轴承座顶斜及筒体快速上窜等不正常现象。

同时对调整的数量与效果可以根据运转中变化情况随时研究调整，调整顶丝的移动量要贯彻‘以少带多’的方法。

顶丝每次旋转角度控制在45度----90度，最多不超过180°为宜，即每次移动量为1---2m m，以防止移动量过大，引起窑体异常变化，所以窑采取少量移动。

以求逐步达到合适，严禁企图将托轮作移动量过达的一次调整方法。

4.调整托轮时须保持轮带两边托轮中心线的总距离不变，即要求托轮上下两端顶丝的推进数量和退出数量完全相等，以免使窑体中心线提高与下降。

5.调整托轮时须保持轮带两边托轮中心线互相并与筒体中心线调歪成一定角度。

严禁将两边托轮线调成‘八’字形。

虽然能把筒体的窜动控制得比较稳定但托轮给筒体的推力一个向上一个向下会使功率消耗增大，托轮与轮带表面磨损厉害。

6.筒体上窜上推力大的托轮失调。

7.筒体临时弯曲一般不作调整，弯曲过大逐步调直，若因停窑关系未及时翻窑而发生少量弯曲造成一边托轮与轮带不接触，一般不须调整，待一到二个班后即可恢复。

但若筒体弯曲过大时每旋转一周同一挡两个托轮一个受力过大一个脱空，须将受力大的托轮平行外移，要把脱空的托轮平行的向里推，并在运转中注意托轮受力变化情况。

逐渐的酌情托轮调回原来的位置，从而把筒体调直。

回转窑托轮调整的方法摘要：回转窑是氧化还原法生产球团矿的关键设备。

回转窑主要由筒体装置、托轮装置（支承装置）、挡轮装置、传动装置、鳞片密封装置、窑头罩、窑尾罩、挡轮装置液压系统等组成。

托轮、滚圈、齿圈构成回转窑主要受力部件，托轮又是托轮装置（支承装置）的重要组成构件，它的使用好否，将直接影响整个球团厂的生产工艺过程，将直接影响整个球团厂生产任务的完成。

关键词：回转窑托轮;调整;方法前言回转窑托轮装置（支承装置）的托轮在生产运行过程中，由于受到筒体装置自身重量、筒体装置内耐火砖及喷涂材料重量、球团矿重量及整个筒体旋转引起的离心力作用，托轮装置（支承装置）中的4个托轮处在24小时连续运转工作中，存在一定程度的磨损和表面剥落现象，个别磨损情况严重的托轮磨损后变成“马鞍形”、“鼓形”、“圆锥形”。

1调整托轮的目的一是使窑体能够按所要求的规律沿轴向正常地上下往复窜动，以保证托轮和轮带外表面均匀磨损；二是使回转窑筒体中心线在热态时永保一条直线，以使托轮和轮带受力均匀，不产生超载现象，降低功率消耗；三是使各档托轮能够均衡地承受窑体载荷，以保证不产生附加应力，减少或避免机件的过早损坏。

如果通过调整托轮，达到上述目的，就必须在理论上进行深入研究，在方法上能够熟练掌握。

但在现场工作中发现，全面具有这方面知识的技术人员和技术工人却较少，往往因此将回转窑调乱，进而引发出许多不该出现的问题，甚至造成很大的损失。

2对托轮的检查和测量对托轮的检查和测量，无论对维护维修还是对安装工作都是非常重要的一环，是其它一切工作展开的基础。

我们知道，在设计上，托轮中心轴线和轮带中心轴线在回转窑纵向中心线垂直面上的位置关系，是正三角形关系。

相互夹角为60°，其误差一般不超过2°。

各档托轮和轮带的上述三角形都要达到上述要求。

只有保证夹角60°左右，驱动回转窑的动力载荷才最小，各托轮受力也最小，才能保证托轮的工作状况良好。

滚筒干燥机托轮调整的方法1、检查观察轮带与托轮的相对位置是否还处于在中间位置；挡轮受力及转动2.调整托轮调整要根据筒体回转方向，调整托轮的中心线，采取朝某一个方向同时歪斜托轮，与筒体中心线形成微小的偏角(一般不大于0.5°，以免托轮磨成异形)产生螺旋向上的推力，使其与筒体上下窜动力基本平衡，让简体在相对稳定的位置上运转，也就是轮带处于上、下挡轮之间自由往复窜动。

3.调整步骤如下：当简体向下移动时，将调节螺栓2拧紧一圈，螺栓1松退一圈(注意一定要拧紧圈数与松退圈数相等)，简体将停止下移；如果反过来向上移动时，则在托轮上加液体润滑油，此时简体将停止上移，如果仍然上移，则拧紧螺栓1，松退螺栓2，简体停止上移；如果反过来又下移，则应将托轮上的润滑袖揩掉，必要时，重复前述方法，直到不窜动为止。

调节过程中，防止托轮向不同方向歪斜。

注意事项 1.在调整过程中，为使筒体上移，最好在托轮表面浇一些润滑油，借此增加表面摩擦力;反之欲使筒体下滑，可浇一些粘稠的润滑脂，减少表面摩擦力。

调整托轮要同时调整4个托轮，并且保证轮带与托轮不小于50%的接触面。

滚筒干燥机是对物料进行干燥的常用设备。

由于这种设备运转可靠、操作弹性大、适应性强、处理能力高，在化工、冶金建材、轻工等部门被广泛使用。

滚筒干燥机主要由筒体、支承装置、使动装置及端头密封装置等部分组成。

滚筒干燥机的传动装置有;电机、减速机、齿轮、齿圈等部分进出料装置及密封装置。

筒体是滚筒烘干机的基体，在它内部既进行传热、传质过程，又起移动输送物料作用。

筒体的支承装置是由滚圈、托轮、挡轮三部分组成。

整个筒体重量通过滚圈传递给托轮，而滚圈在托轮上滚动，挡轮起阻挡筒体轴向窜动的作用。

根据滚筒干燥机的工作原理和结构特点及生产中维护滚筒干燥机的经验，要保证滚筒干燥机机械设备长期安全运转，关键在于调整托轮。

维护滚筒干燥机轴线的直线性;使筒体能沿轴向正常地往复移动，从而使挡轮保持静止不转或作短时间受力甚微的运动，使各挡轮、托轮较均匀地承担筒体载荷。

回转窑托轮的调整罗俊杰回转窑筒体以与水平方向成3%～6%斜度安装在托轮上，如图1。

由于窑体本身重力的作用，以及基础沉陷不均，筒体弯曲，轮带与托轮不均匀的磨损，特别是轮带与托轮接触表面之间摩擦力的变化，经常引起筒体沿轴向上下窜动。

轮带与托轮接触表面之间的摩擦因数与筒体转速，气温升降，表面有无油水、灰尘以及本身的磨损程度有关，这些因素在生产中是不断变化的，即使是调整好的筒体，在运转过程中也会上下窜动。

如果筒体在有限的范围内时而下、时而上的窜动，保持相对稳定，这是正常现象，可以防止轮带与托轮的局部磨损；如果只在一个方向上做较长时期窜动，则属于不正常现象，必须加以调整。

其方法如下。

1.窑头2.轮带3.大齿轮4.水平线5.窑尾6.电机7.减速机8.小齿轮9.托轮图11.改变轮带与托轮表面的摩擦因数由于筒体的窜动与托轮表面摩擦因数有关，因此可以采用改变轮带与托轮之间的摩擦因数的方法进行调整。

如果筒体往上窜时，在托轮表面涂粘度较大的油，减少轮带与托轮之间的摩擦因数。

当筒体下窜时，在托轮表面涂粘度较小的油，增加轮带与托轮之间的摩擦因数。

2.托轮安装角β的调整筒体的理论弹性下滑速度v3(m/h)与轮带的圆周速度v1(m/h)成正比，与筒体的倾角α成正比，与轮带和托轮之间的摩擦因数f成反比。

即：其中d为筒体直径(m)，n为筒体转速(r/min)，k为系数。

在生产中为控制筒体的窜动，常把筒体与托轮轴线调整呈一角度β，并使tgβ=ktgα/f。

调整筒体托轮时必须进行细致的检查，要对每个托轮承受的正压力的大小、推动筒体窜动的力的方向及托轮安装角β的大小及方向等，作出正确的判断。

根据检查与判断，按照下列原则先行调整：安装角β有错误的应先纠正；筒体下窜，上推力小的托轮先调；筒体上窜，上推力大的托轮先调。

由于各厂回转窑筒体转动方向不同，在调整托轮时必须正确地确定方向。

3.托轮安装角方向的确定(1)图解法如图2(面向筒体低端)，①筒体顺时针方向旋转时，欲使筒体往上窜，托轮按图2中a调整；欲使筒体往下窜，托轮按图2中b调整。
