1、ANSYS12.1 Workbench界面相关分析系统和组件说明【Analysis Systems】分析系统【Component Systems】组件系统】【CustomSystems】自定义系统【Design Exploration】设计优化分析类型说明Electric （ANSYS) ANSYS电场分析Explicit Dynamics （ANSYS) ANSYS显式动力学分析Fluid Flow （CFX）CFX流体分析Fluid Flow (Fluent) FLUENT流体分析Hamonic Response （ANSYS）ANSYS谐响应分析Linear Buckling （ANSYS) ANSYS线性屈曲Magnetostatic （ANSYS）ANSYS静磁场分析Modal （ANSYS) ANSYS模态分析Random Vibration (ANSYS）ANSYS随机振动分析Response Spectrum （ANSYS）ANSYS响应谱分析Shape Optimization （ANSYS）ANSYS形状优化分析Static Structural （ANSYS）ANSYS结构静力分析Steady-State Thermal （ANSYS）ANSYS稳态热分析Thermal—Electric （ANSYS) ANSYS热电耦合分析Transient Structural（ANSYS）ANSYS结构瞬态分析Transient Structural(MBD) MBD 多体结构动力分析Transient Thermal（ANSYS）ANSYS瞬态热分析组件类型说明AUTODYN AUTODYN非线性显式动力分析BladeGen 涡轮机械叶片设计工具CFX CFX高端流体分析工具Engineering Data 工程数据工具Explicit Dynamic（LS—DYNA）LS-DYNA 显式动力分析Finite Element Modeler FEM有限元模型工具FLUNET FLUNET 流体分析Geometry 几何建模工具Mechanical APDL 机械APDL命令Mechanical Model 机械分析模型Mesh 网格划分工具Results 结果后处理工具TurboGrid 涡轮叶栅通道网格生成工具Vista TF 叶片二维性能评估工具2、主菜单【File】文件操作【View】窗口显示【Tools】提供工具【Units】单位制【Help】帮助信息3、基本工具条【New】新建文件【Open】打开文件【Save】保存文件【Save As】另存为文件【Import】导入模型【Compact Mode】紧凑视图模式【Shade Exterior and Edges】轮廓线显示【Wireframe】线框显示【Ruler】显示标尺【Legend】显示图例【Triad】显示坐标图示Expand All：展开结构树【Collapse Environments】折叠结构树【Collapse Models】折叠结构树中的Models项【Named Selections】命名工具条【Unit Conversion】单位转换工具【Messages:Messages】信息窗口【Simulation Wizard】向导【Graphics Annotations】注释【Section Planes】截面信息窗口【Reset Layout】重新安排界面4、建模【Geometry】几何模型【New Geometry】新建几何模型【Details View】详细信息窗口【Graphics】图形窗口：显示当前模型状态【Extrude】拉伸【Revolve】旋转【Sweep】扫掠【Skin/Loft】蒙皮【Thin/Surface】抽壳：【Thin】创建薄壁实体【Surface】创建简化壳【Face to Remove】删除面: 所选面将从体中删除.【Face to Keep】保留面：保留所选面，删除没有选择的面。
网络划分方法CFD 流体力学，主要用 Inflation 网络划分力（ 最大拉应力）Max tensile stress最大拉应力FEM方法Automatic method 自动划分法法sweep网络面网络形状主要用途四 面 体 和 六 面 通用体纯 六 面 体 和 楔 CFD 流体力学形体 六面体规则物体外 生 六 面 体 内 块状集合体生四面体线性静力学释义 质量点加速度旋转速度（惯 性载荷） 力载荷 压力载荷轴承载荷 力矩载荷 远端载荷 螺栓载荷 热载荷 固定约束给定位移无摩擦约束圆柱面约束只有压缩的约 束简单（支）约 束固定旋转 上下文工具栏应力工具最大等效应力最大剪切应力莫 尔 - 库仑 应Fixed rotation Context toolbar Stress toolMax equivalent stress Max shear stress Mohr-coulomb stressSimply supportedForce Pressure Bearing load Moment Remote force Bolt pretension Thermal condition Fixed support Displacement Frictionless Support Cylindrical Support Compression only support划分Surface meshing 网络划分单词Point MassAccelerationRotational velocityMultizone meshing 多域扫掠发 Hex dominantInflationDuctile塑性材料Brittle脆性材料Verify material验证资料Equivalent （ von-mises等效应力Maximum principal最大主应力middle principal中间主应力Suppress body抑制材料名称Aluminum alloy铝合金Concrete混凝土Copper alloy铜合金Gray cast iron球墨铸铁Magnesium alloy镁合金Polyethylene聚乙烯Silicon anisotropic硅各向异性Stainless steel不锈钢Structural steel钢结构Titanium alloy钛合金Generalnon-linearmaterials 一般非线性材料。
1、ANSYS12.1 Workbench界面相关分析系统和组件说明【Analysis Systems】分析系统【Component Systems】组件系统】【CustomSystems】自定义系统【Design Exploration】设计优化分析类型说明Electric (ANSYS) ANSYS电场分析Explicit Dynamics (ANSYS) ANSYS显式动力学分析Fluid Flow (CFX) CFX流体分析Fluid Flow (Fluent) FLUENT流体分析Hamonic Response (ANSYS) ANSYS谐响应分析Linear Buckling (ANSYS) ANSYS线性屈曲Magnetostatic (ANSYS) ANSYS静磁场分析Modal (ANSYS) ANSYS模态分析Random Vibration (ANSYS) ANSYS随机振动分析Response Spectrum (ANSYS) ANSYS响应谱分析Shape Optimization (ANSYS) ANSYS形状优化分析Static Structural (ANSYS) ANSYS结构静力分析Steady-State Thermal (ANSYS) ANSYS稳态热分析Thermal-Electric (ANSYS) ANSYS热电耦合分析Transient Structural(ANSYS) ANSYS结构瞬态分析Transient Structural(MBD) MBD 多体结构动力分析Transient Thermal(ANSYS) ANSYS瞬态热分析组件类型说明AUTODYN AUTODYN非线性显式动力分析BladeGen 涡轮机械叶片设计工具CFX CFX高端流体分析工具Engineering Data 工程数据工具Explicit Dynamic（LS-DYNA）LS-DYNA 显式动力分析Finite Element Modeler FEM有限元模型工具FLUNET FLUNET 流体分析Geometry 几何建模工具Mechanical APDL 机械APDL命令Mechanical Model 机械分析模型Mesh 网格划分工具Results 结果后处理工具TurboGrid 涡轮叶栅通道网格生成工具Vista TF 叶片二维性能评估工具2、主菜单【File】文件操作【View】窗口显示【Tools】提供工具【Units】单位制【Help】帮助信息3、基本工具条【New】新建文件【Open】打开文件【Save】保存文件【Save As】另存为文件【Import】导入模型【Compact Mode】紧凑视图模式【Shade Exterior and Edges】轮廓线显示【Wireframe】线框显示【Ruler】显示标尺【Legend】显示图例【Triad】显示坐标图示 Expand All：展开结构树【Collapse Environments】折叠结构树【Collapse Models】折叠结构树中的Models项【Named Selections】命名工具条【Unit Conversion】单位转换工具【Messages：Messages】信息窗口【Simulation Wizard】向导【Graphics Annotations】注释【Section Planes】截面信息窗口【Reset Layout】重新安排界面4、建模【Geometry】几何模型【New Geometry】新建几何模型【Details View】详细信息窗口【Graphics】图形窗口：显示当前模型状态【Extrude】拉伸【Revolve】旋转【Sweep】扫掠【Skin/Loft】蒙皮【Thin/Surface】抽壳:【Thin】创建薄壁实体【Surface】创建简化壳【Face to Remove】删除面：所选面将从体中删除。
1、ANSYS12.1 Workbench界面相关分析系统和组件说明【Analysis Systems】分析系统【Component Systems】组件系统】【CustomSystems】自定义系统【Design Exploration】设计优化分析类型说明Electric (ANSYS) ANSYS电场分析Explicit Dynamics (ANSYS) ANSYS显式动力学分析Fluid Flow (CFX) CFX流体分析Fluid Flow (Fluent) FLUENT流体分析Hamonic Response (ANSYS) ANSYS谐响应分析Linear Buckling (ANSYS) ANSYS线性屈曲Magnetostatic (ANSYS) ANSYS静磁场分析Modal (ANSYS) ANSYS模态分析Random Vibration (ANSYS) ANSYS随机振动分析Response Spectrum (ANSYS) ANSYS响应谱分析Shape Optimization (ANSYS) ANSYS形状优化分析Static Structural (ANSYS) ANSYS结构静力分析Steady-State Thermal (ANSYS) ANSYS稳态热分析Thermal-Electric (ANSYS) ANSYS热电耦合分析Transient Structural(ANSYS) ANSYS结构瞬态分析Transient Structural(MBD)MBD 多体结构动力分析Transient Thermal(ANSYS) ANSYS瞬态热分析组件类型说明AUTODYN AUTODYN非线性显式动力分析BladeGen 涡轮机械叶片设计工具CFX CFX高端流体分析工具Engineering Data 工程数据工具Explicit Dynamic（LS-DYNA）LS-DYNA 显式动力分析Finite Element Modeler FEM有限元模型工具FLUNET FLUNET 流体分析Geometry 几何建模工具Mechanical APDL 机械APDL命令Mechanical Model机械分析模型Mesh 网格划分工具Results 结果后处理工具TurboGrid 涡轮叶栅通道网格生成工具Vista TF 叶片二维性能评估工具2、主菜单【File】文件操作【View】窗口显示【Tools】提供工具【Units】单位制【Help】帮助信息3、基本工具条【New】新建文件【Open】打开文件【Save】保存文件【Save As】另存为文件【Import】导入模型【Compact Mode】紧凑视图模式【Shade Exterior and Edges】轮廓线显示【Wireframe】线框显示【Ruler】显示标尺【Legend】显示图例【Triad】显示坐标图示 Expand All：展开结构树【Collapse Environments】折叠结构树【Collapse Models】折叠结构树中的Models项【Named Selections】命名工具条【Unit Conversion】单位转换工具【Messages：Messages】信息窗口【Simulation Wizard】向导【Graphics Annotations】注释【Section Planes】截面信息窗口【Reset Layout】重新安排界面4、建模【Geometry】几何模型【New Geometry】新建几何模型【Details View】详细信息窗口【Graphics】图形窗口：显示当前模型状态【Extrude】拉伸【Revolve】旋转【Sweep】扫掠【Skin/Loft】蒙皮【Thin/Surface】抽壳:【Thin】创建薄壁实体【Surface】创建简化壳【Face to Remove】删除面：所选面将从体中删除。
1、ANSYS12.1 Workbench界面相关分析系统和组件说明【Analysis Systems】分析系统【Component Systems】组件系统【CustomSystems】自定义系统【Design Exploration】设计优化分析类型说明Electric (ANSYS) ANSYS电场分析Explicit Dynamics (ANSYS) ANSYS显式动力学分析Fluid Flow (CFX) CFX流体分析Fluid Flow (Fluent) FLUENT流体分析Hamonic Response (ANSYS) ANSYS谐响应分析Linear Buckling (ANSYS) ANSYS线性屈曲Magnetostatic (ANSYS) ANSYS静磁场分析Modal (ANSYS) ANSYS模态分析Random Vibration (ANSYS) ANSYS随机振动分析Response Spectrum (ANSYS) ANSYS响应谱分析Shape Optimization (ANSYS) ANSYS形状优化分析Static Structural (ANSYS) ANSYS结构静力分析Steady-State Thermal (ANSYS) ANSYS稳态热分析Thermal-Electric (ANSYS) ANSYS热电耦合分析Transient Structural(ANSYS) ANSYS结构瞬态分析Transient Structural(MBD) MBD 多体结构动力分析Transient Thermal(ANSYS) ANSYS瞬态热分析组件类型说明AUTODYN AUTODYN非线性显式动力分析BladeGen 涡轮机械叶片设计工具CFX CFX高端流体分析工具Engineering Data 工程数据工具Explicit Dynamic（LS-DYNA）LS-DYNA 显式动力分析Finite Element Modeler FEM有限元模型工具FLUNET FLUNET 流体分析Geometry 几何建模工具Mechanical APDL 机械APDL命令Mechanical Model 机械分析模型Mesh 网格划分工具Results 结果后处理工具TurboGrid 涡轮叶栅通道网格生成工具Vista TF 叶片二维性能评估工具2、主菜单【File】文件操作【View】窗口显示【Tools】提供工具【Units】单位制【Help】帮助信息3、基本工具条【New】新建文件【Open】打开文件【Save】保存文件【Save As】另存为文件【Import】导入模型【Compact Mode】紧凑视图模式【Shade Exterior and Edges】轮廓线显示【Wireframe】线框显示【Ruler】显示标尺【Legend】显示图例【Triad】显示坐标图示【Expand All】展开结构树【Collapse Environments】折叠结构树【Collapse Models】折叠结构树中的Models项【Named Selections】命名工具条【Unit Conversion】单位转换工具【Messages：Messages】信息窗口【Simulation Wizard】向导【Graphics Annotations】注释【Section Planes】截面信息窗口【Reset Layout】重新安排界面4、建模【Geometry】几何模型【New Geometry】新建几何模型【Details View】详细信息窗口【Graphics】图形窗口：显示当前模型状态【Extrude】拉伸【Revolve】旋转【Sweep】扫掠【Skin/Loft】蒙皮【Thin/Surface】抽壳: 【Thin】创建薄壁实体【Surface】创建简化壳【Face to Remove】删除面：所选面将从体中删除。
ansys Workbench;菜单选项中英文对照1、 Workbench 界面相关分析系统和组件说明【Analysis Systems】分析系统【Component Systems】组件系统】【CustomSystems 】自定义系统【Design Exploration】设计优化分析类型Electric (ANSYS)Explicit Dynamics (ANSYS)Fluid Flow (CFX)Fluid Flow (Fluent)Hamonic Response (ANSYS)Linear Buckling (ANSYS)Magnetostatic (ANSYS)Modal (ANSYS)Random Vibration (ANSYS)Response Spectrum (ANSYS)Shape Optimization (ANSYS)Static Structural (ANSYS)Steady-State Thermal (ANSYS)Thermal-Electric (ANSYS)Transient Structural(ANSYS)Transient Structural(MBD)Transient Thermal(ANSYS)说明ANSYS 电场分析 ANSYS 显式动力学分析 CFX 流体分析 FLUENT 流体分析ANSYS 谐响应分析 ANSYS 线性屈曲 ANSYS 静磁场分析 ANSYS 模态分析 ANSYS 随机振动分析 ANSYS 响应谱分析 ANSYS 形状优化分析 ANSYS 结构静力分析ANSYS 稳态热分析 ANSYS 热电耦合分析 ANSYS 结构瞬态分析 MBD 多体结构动力分析 ANSYS 瞬态热分析组件类型AUTODYNBladeGenCFXEngineering DataExplicit Dynamic（LS-DYNA ）Finite Element ModelerFLUNETGeometryMechanical APDLMechanical ModelMeshResultsTurboGridVista TF说明AUTODYN 非线性显式动力分析涡轮机械叶片设计工具 CFX 高端流体分析工具工程数据工具 LS-DYNA显式动力分析 FEM 有限元模型工具FLUNET流体分析几何建模工具机械APDL 命令机械分析模型网格划分工具结果后处理工具涡轮叶栅通道网格生成工具叶片二维性能评估工具2、主菜单【File 】文件操作【V iew 】窗口显示【Tools 】提供工具【Units 】单位制【Help 】帮助信息3、基本工具条【New 】新建文件【Open 】打开文件【Save 】保存文件【Save As】另存为文件【Import 】导入模型【Compact Mode】紧凑视图模式【Shade Exterior and Edges】轮廓线显示【Wireframe 】线框显示【Ruler 】显示标尺【Legend 】显示图例【Triad 】显示坐标图示 Expand All：展开结构树【Collapse Environments】折叠结构树【Collapse Models】折叠结构树中的Models 项【Named Selections】命名工具条【Unit Conversion】单位转换工具【Messages ：Messages 】信息窗口【Simulation Wizard】向导【Graphics Annotations】注释【Section Planes】截面信息窗口【Reset Layout】重新安排界面4、建模【Geometry 】几何模型【New Geometry】新建几何模型【Details View】详细信息窗口【Graphics 】图形窗口：显示当前模型状态【Extrude 】拉伸【Revolve 】旋转【Sweep 】扫掠【Skin/Loft】蒙皮【Thin/Surface】抽壳:【Thin 】创建薄壁实体【Surface 】创建简化壳【Face to Remove】删除面：所选面将从体中删除。
1、ANSYS12.1Workbench界面相关分析系统和组件说明【Analysis Systems】分析系统【Component Systems】组件系统】【CustomSystems】自定义系统【Design Exploration】设计优化分析类型说明Electric(ANSYS) ANSYS电场分析Explicit Dynamics(ANSYS) ANSYS显式动力学分析Fluid Flow(CFX) CFX流体分析FluidFlow(Fluent) FLUENT流体分析Hamonic Response(ANSYS) ANSYS谐响应分析LinearBuckling(ANSYS) ANSYS线性屈曲Magnetostatic(ANSYS) ANSYS静磁场分析Modal (ANSYS) ANSYS模态分析Random Vibration(ANSYS) ANSYS随机振动分析Response Spectrum(ANSYS) ANSYS响应谱分析Shape Optimization(ANSYS) ANSYS形状优化分析Static Structural(ANSYS) ANSYS结构静力分析Steady-State Thermal(ANSYS) ANSYS稳态热分析Thermal-Electric(ANSYS) ANSYS热电耦合分析Transient Structural(ANSYS) ANSYS结构瞬态分析Transient Structural(MBD) MBD 多体结构动力分析Transient Thermal(ANSYS) ANSYS瞬态热分析组件类型说明AUTODYN AUTODYN非线性显式动力分析BladeGenCFXEngineering DataExplicit Dynamic（LS-DYNA）涡轮机械叶片设计工具CFX高端流体分析工具工程数据工具LS-DYNA 显式动力分析Finite Element Modeler FEM有限元模型工具FLUNET FLUNET 流体分析Geometry Mechanical APDL Mechanical Model MeshResults TurboGridVista TF 几何建模工具机械APDL命令机械分析模型网格划分工具结果后处理工具涡轮叶栅通道网格生成工具叶片二维性能评估工具2、主菜单【File】文件操作【View】窗口显示【Tools】提供工具【Units】单位制【Help】帮助信息3、基本工具条【New】新建文件【Open】打开文件【Save】保存文件【Save As】另存为文件【Import】导入模型【Compact Mode】紧凑视图模式【Shade Exterior and Edges】轮廓线显示【Wireframe】线框显示【Ruler】显示标尺【Legend】显示图例【Triad】显示坐标图示Expand All：展开结构树【Collapse Environments】折叠结构树【Collapse Models】折叠结构树中的Models项【Named Selections】命名工具条【Unit Conversion】单位转换工具【Messages：Messages】信息窗口【Simulation Wizard】向导【Graphics Annotations】注释【Section Planes】截面信息窗口【Reset Layout】重新安排界面4、建模【Geometry】几何模型【New Geometry】新建几何模型【Details View】详细信息窗口【Graphics】图形窗口：显示当前模型状态【Extrude】拉伸【Revolve】旋转【Sweep】扫掠【Skin/Loft】蒙皮【Thin/Surface】抽壳:【Thin】创建薄壁实体【Surface】创建简化壳【Face to Remove】删除面：所选面将从体中删除。
网络划分方法CFD 流体力学，主要用Inflation 网络划分 FEM线性静力学stress 力（最大拉应力）➢ Max tensile stress 最大拉应力 Ductile 塑性材料 Brittle脆性材料 Verify material 验证资料 Equivalent （von-mises 等效应力Maximum principal 最大主应力 middle principal 中间主应力 Suppress body 抑制材料名称 Aluminum alloy 铝合金 Concrete 混凝土 Copper alloy 铜合金 Gray cast iron 球墨铸铁 Magnesium alloy 镁合金 Polyethylene 聚乙烯 Silicon anisotropic 硅各向异性 Stainless steel 不锈钢 Structural steel 钢结构 Titanium alloy 钛合金General non-linear materials 一般非线性材料 。
Explicit materials 明确材料。
Hyperelastic materials 超弹性材料 Magnetic B-H curves 磁B-H 曲线 。
Stress 应力 Strain 应变工程热分析Heat flow 热流量 Heat flux 热流率 Perfectly insulated 完全绝热 Internal heat generation内部生成热（材料库） 物理性能 线弹性实验应力应变数据 超弹性 可塑性 寿命 强度-------------精选文档-----------------Temperature 给低定温度 Convection 对流 Radiation 辐射connections 接触副 Fixed 固定 revolute 旋转 cylindrical 圆柱 translational 平移 slot 插槽 universal 通用的 spherical球面衬 planar平面general 普通的 bushing 套管spring弹簧接触副详细信息 自动检测 产生联系的更新 容差类型 容差滑块 容差值 优先 分组数据 搜索 旋转接头 固定接头 透明度 启用定义 连接类型类型扭转刚度 扭转阻尼 被抑制的 参考 坐标系统范围界定方法 范围 初始位置 停止-------------精选文档----------------- 谐响应分析求解方案时间间隔求解方法聚类结果模态频率范围存储所有频率结果应力计算应变计算阻尼控制恒阻尼比β阻尼定义β阻尼值分析数据管理求解文件目录未来分析求解文件暂存目录求解器单位求解器单位系统。
网络划分方法CFD 流体力学，主要用Inflation网络划分FEM方法网络形状主要用途Automatic method 自动划分法四面体和六面体通用Inflation法纯六面体和楔形体CFD 流体力学Multizone sweepmeshing多域扫掠发六面体规则物体Hex dominant网络划分外生六面体内生四面体块状集合体Surface meshing 面网络划分线性静力学单词释义Point Mass 质量点Acceleration 加速度Rotational velocity 旋转速度（惯性载荷）Force 力载荷Pressure 压力载荷Bearing load 轴承载荷Moment 力矩载荷Remote force 远端载荷Bolt pretension 螺栓载荷Thermal condition 热载荷Fixed support 固定约束Displacement 给定位移Frictionless Support 无摩擦约束Cylindrical Support 圆柱面约束Compression only support 只有压缩的约束Simply supported 简单（支）约束Fixed rotation 固定旋转Context toolbar 上下文工具栏Stress tool 应力工具➢Max equivalent stress 最大等效应力➢Max shear stress 最大剪切应力➢Mohr-coulomb stress 莫尔-库仑应力（最大拉应力）➢Max tensile stress 最大拉应力Ductile 塑性材料Brittle 脆性材料Verify material 验证资料Equivalent（von-mises 等效应力Maximum principal 最大主应力middle principal 中间主应力Suppress body 抑制材料名称Aluminum alloy 铝合金Concrete 混凝土Copper alloy 铜合金Gray cast iron 球墨铸铁Magnesium alloy 镁合金Polyethylene 聚乙烯Silicon anisotropic 硅各向异性Stainless steel 不锈钢Structural steel 钢结构Titanium alloy 钛合金General non-linear materials 一般非线性材料。

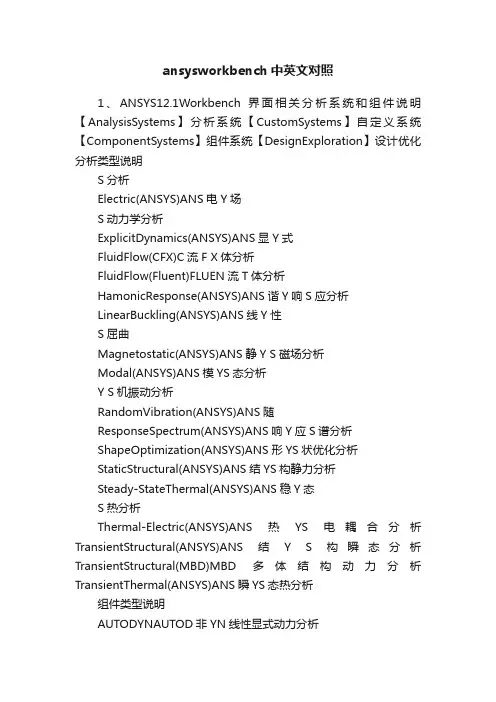

ansysworkbench中英文对照1、ANSYS12.1Workbench界面相关分析系统和组件说明【AnalysisSystems】分析系统【CustomSystems】自定义系统【ComponentSystems】组件系统【DesignExploration】设计优化分析类型说明S分析Electric(ANSYS)ANS电Y场S动力学分析ExplicitDynamics(ANSYS)ANS显Y式FluidFlow(CFX)C流F X体分析FluidFlow(Fluent)FLUEN流T体分析HamonicResponse(ANSYS)ANS谐Y响S应分析LinearBuckling(ANSYS)ANS线Y性S屈曲Magnetostatic(ANSYS)ANS静Y S磁场分析Modal(ANSYS)ANS模YS态分析Y S机振动分析RandomVibration(ANSYS)ANS随ResponseSpectrum(ANSYS)ANS响Y应S谱分析ShapeOptimization(ANSYS)ANS形YS状优化分析StaticStructural(ANSYS)ANS结YS构静力分析Steady-StateThermal(ANSYS)ANS稳Y态S热分析Thermal-Electric(ANSYS)ANS热YS电耦合分析TransientStructural(ANSYS)ANS结Y S构瞬态分析TransientStructural(MBD)MBD多体结构动力分析TransientThermal(ANSYS)ANS瞬YS态热分析组件类型说明AUTODYNAUTOD非YN线性显式动力分析BladeGen涡轮机械叶片设计工具CFXC高FX端流体分析工具EngineeringData工程数据工具ExplicitDynamic（LS-DYNA）LS-DYNA显式动力分析FiniteElementModelerFEM有限元模型工具FLUNETFLUN流E体T分析Geometry几何建模工具MechanicalAPDL机械APDL命令MechanicalModel机械分析模型Mesh网格划分工具Results结果后处理工具TurboGrid涡轮叶栅通道网格生成工具VistaTF叶片二维性能评估工具2、主菜单【File】文件操作【View】窗口显示【Tools】提供工具【Units】单位制【Help】帮助信息3、基本工具条【New】新建文件【Open】打开文件【Save】保存文件【SaveAs】另存为文件【Import】导入模型【CompactMode】紧凑视图模式【ShadeExteriorandEdges】轮廓线显示【Wireframe】线框显示【Ruler】显示标尺【Legend】显示图例【Triad】显示坐标图示【ExpandAll】展开结构树【CollapseEnvironments】折叠结构树【CollapseModels】折叠结构树中的Models项【NamedSelections】命名工具条【UnitConversion】单位转换工具【Messages：Messages】信息窗口【SimulationWizard】向导【GraphicsAnnotations】注释【SectionPlanes】截面信息窗口【ResetLayout】重新安排界面4、建模【Geometry】几何模型【NewGeometry】新建几何模型【DetailsView】详细信息窗口【Graphics】图形窗口：显示当前模型状态【Extrude】拉伸【Revolve】旋转【Sweep】扫掠【Skin/Loft】蒙皮【Thin/Surface】抽壳:【Thin】创建薄壁实体【Surface】创建简化壳【FacetoRemove】删除面：所选面将从体中删除。
ansys Workbench;菜单选项中英文对照1、ANSYS12.1 Workbench 界面相关分析系统和组件说明【Analysis Systems】分析系统【Component Systems】组件系统】【CustomSystems 】自定义系统【Design Exploration】设计优化分析类型Electric (ANSYS)Explicit Dynamics (ANSYS)Fluid Flow (CFX)Fluid Flow (Fluent)Hamonic Response (ANSYS)Linear Buckling (ANSYS)Magnetostatic (ANSYS)Modal (ANSYS)Random Vibration (ANSYS)Response Spectrum (ANSYS)Shape Optimization (ANSYS)Static Structural (ANSYS)Steady-State Thermal (ANSYS)Thermal-Electric (ANSYS)Transient Structural(ANSYS)Transient Structural(MBD)Transient Thermal(ANSYS)说明ANSYS 电场分析 ANSYS 显式动力学分析 CFX 流体分析 FLUENT 流体分析ANSYS 谐响应分析 ANSYS 线性屈曲 ANSYS 静磁场分析 ANSYS 模态分析 ANSYS 随机振动分析 ANSYS 响应谱分析 ANSYS 形状优化分析 ANSYS 结构静力分析ANSYS 稳态热分析 ANSYS 热电耦合分析 ANSYS 结构瞬态分析 MBD 多体结构动力分析 ANSYS 瞬态热分析组件类型AUTODYNBladeGenCFXEngineering DataExplicit Dynamic（LS-DYNA ）Finite Element ModelerFLUNETGeometryMechanical APDLMechanical ModelMeshResultsTurboGridVista TF说明AUTODYN 非线性显式动力分析涡轮机械叶片设计工具 CFX 高端流体分析工具工程数据工具 LS-DYNA显式动力分析 FEM 有限元模型工具FLUNET流体分析几何建模工具机械APDL 命令机械分析模型网格划分工具结果后处理工具涡轮叶栅通道网格生成工具叶片二维性能评估工具2、主菜单【File 】文件操作【V iew 】窗口显示【Tools 】提供工具【Units 】单位制【Help 】帮助信息3、基本工具条【New 】新建文件【Open 】打开文件【Save 】保存文件【Save As】另存为文件【Import 】导入模型【Compact Mode】紧凑视图模式【Shade Exterior and Edges】轮廓线显示【Wireframe 】线框显示【Ruler 】显示标尺【Legend 】显示图例【Triad 】显示坐标图示 Expand All：展开结构树【Collapse Environments】折叠结构树【Collapse Models】折叠结构树中的Models 项【Named Selections】命名工具条【Unit Conversion】单位转换工具【Messages ：Messages 】信息窗口【Simulation Wizard】向导【Graphics Annotations】注释【Section Planes】截面信息窗口【Reset Layout】重新安排界面4、建模【Geometry 】几何模型【New Geometry】新建几何模型【Details View】详细信息窗口【Graphics 】图形窗口：显示当前模型状态【Extrude 】拉伸【Revolve 】旋转【Sweep 】扫掠【Skin/Loft】蒙皮【Thin/Surface】抽壳:【Thin 】创建薄壁实体【Surface 】创建简化壳【Face to Remove】删除面：所选面将从体中删除。
【Face to Keep】保留面：保留所选面, 删除没有选择的面。
【Boldies only】仅对体操作：只对所选体上操作不删除任何面。
【Blend 】圆角：【Fixed Radius】固定半径圆角【V ariable Radius】可变半径圆角【V ertex Radius】顶点倒圆【Single Select】单选【Box Select】框选【Sketching 】2D 草图【Modeling 】3D 建模【Draw 】画图【Modify 】修改【Dimensions 】尺寸定义【Constraints 】约束【Settings 】设置【sketch 】创建草图构建平面命令：From Plane：基于另一个已有面创建平面From Face：利用已有几何体表面创建平面From Point and Edge：用一点和一条直线的边界定义平面From Point and Normal：用一点和一条边界方向的法线定义平面From Three Point：用三点定义平面From Coordinates：通过键入距离原点的坐标和法线定义平面定义点位：【Single 】单点： Sigma and Offset【Sequence By Delta】根据间隔控制序列点： Sigma, Offset, Delta【Sequence By N】根据数量控制序列点： Sigma, Offset, N, Omega【From Coordinates File】坐标点：文本格式文件，类似于3D 曲线。
【Sigma 】参数：导引边起始端和起始点之间的距离。
【Edge Offset】边偏移：导引边和基准面上点阵放置处之间的距离。
【Delta 】参数：对于按间隔控制序列点【Sequence By Delta】选项，这项指的是引导上测得的两个连续点之间的距离。
N ：放置的点数，与导引边相关，在根据数量控制序列点【Sequence By N 】选项情况下使用。
【Omega 】参数：对根据数量控制序列点【Sequence By N】选项，这项是导引边末端和末点之间的距离。
【Pattern 】阵列特征【Plane 】平面【Angle 】旋转角【Thickness 】设置厚度【Split 】命令用于分割边线：【Split Edge at Selection】：缺省选项，表示在选定位置将一条边线分割成两段，但指定边线不能是整个圆或椭圆，要对整个圆或椭圆做分割操作, 必须指定起点和终点的位置。
【Split Edges at Point】：用点分割边线: 选定一个点后, 所有过此点的边线都将被分割成两段。
【Split Edge at all Points】：用边上的所有点分割: 选择一条边线, 它被所有通过的点分割。
【Split Edge into n Equal Segments】：将线n 等分: 先在编辑框中设定n 值, 然后选择待分割的线，n 最大为100。
【Drag 】拖曳【Cut 】剪切【Copy 】拷贝【Paste 】粘帖粘贴命令：【End / Set Paste Handle】：指定粘贴点位置【End / Use Plane Origin as Handle】：指定粘贴点在平面原点【 End / Use Default Paste Handle】：将第一条线的起始点作为粘贴点【Rotate by +/- r Degrees】：正向旋转+或反向旋转- r 度【Flip Horizontally / Vertically 】：水平或垂直翻转【Scale by Factor f or 1/f】：放大f 倍或缩小1/f【Paste at Plane Origin】：在平面原点粘贴【End 】：结束【Replicate 】复制【Move 】移动【Offset 】偏移【Surface Body】面体【Line Body】线体创建线体：【Line From Points】点生成线体【Line From Sketches】草图生成线体：基于草图创建线体。
【Line From Edges】边生成线体：基于已有的2D 和3D 模型边界创建线体。
【Split Edges】分割线体：分割线体边成段，用比例特性控制分割位置，如0.5等效于在一半处分割。
【Cross Section】横截面：横截面作为一种属性赋给线体，这样就可以在有限元数值模拟中定义梁的属性。
【Instance 】草图援引：草图援引用来复制源草图并将其加入到目标面中，复制的草图和源草图始终保持一致, 也就是说复制对象随着源对象的更新而更新。
【Freeze 】冻结：用冻结特征【Freeze 】可以将所有的激活体转到冻结状态【Unfreeze 】解冻：选取体对象后用解冻特征【Unfreeze 】可以激活单个体，冻结体在导航树中呈现较淡的颜色。
【Slice 】切片：体冻结可以将零件切片分割成不同部分，为数值模拟分析中装配建模提供不同选择的方式。
【Suppress Body】体抑制：抑制体不显示在窗口中，抑制体既不能用于数值模拟也不能导出。
【Form New Part】生成新零件【Generate 】生成特征体【Add Material】添加材料: 创建材料并合并到激活体中。
【Cut Material】切除材料: 从激活体上切除材料。
【Slice Material】切片材料: 将冻结体切片，仅当体全部被冻结时才可用【Imprint Faces】给表面添加印记: 和切片相似, 但仅仅分割体上的面，如果需要也可以在边线上增加印记(不创建新体) 。
【Add Frozen】加入冻结: 和加入材料相似, 但新增特征体不被合并到已有的模型中，而是作为冻结体加入，线体不能进行切除, 印记和切片操作。
特征延伸类型：【Fixed 】固定：固定界限将使草图轮廓按指定的距离进行拉伸，特征预览精确地显示出创建特征后的情形。
【Through All】穿过所有：将剖面延伸到整个模型，在添加材料操作中延伸轮廓必须完全和模型相交。
【To Next】到下一个：在添加材料操作将延伸轮廓到所遇到的第一个面，在剪切、印记和切片操作中，将轮廓延伸至所遇到的第一个面或体。
【To Faces 】到面：可以延伸拉伸特征到有一个或多个面形成的边界，对多个轮廓而言要确保每一个轮廓至少有一个面和延伸线相交否则导致延伸错误，“到面”选项不同于“到下一个”选项，到“下一个”并不意味着“到下一个面”, 而是“到下一个块的体(实体或薄片)”，“到面”选项可以用于到冻结体的面。
