CAD上机习题

cad上机练习题一、题目要求你公司最近获得了一个新的CAD项目，并决定在实际工程前进行一些上机练习，以熟悉相关工具和流程。

以下是本次上机练习题的要求。

1. 使用AutoCAD软件完成以下图纸的绘制：- 平面图：绘制一间房间的平面布局图，包括墙壁、门、窗户和家具等元素。

- 立面图：绘制该房间的一个立面图，标注窗户和门的尺寸，以及墙壁的材料和颜色。

- 剖面图：绘制房间的一个剖面图，显示房间内部的结构，包括墙壁、地板、天花板等。

2. 每个图纸应包含标题栏，注明图纸类型、比例和日期等信息。

3. 所有图纸必须按照实际比例进行绘制，并正确使用图层、线型和尺寸标注等功能。

4. 要求图纸排版整洁美观，字迹清晰可读，图形准确无误。

二、平面图在AutoCAD中，使用以下步骤完成平面图的绘制：1. 创建新图纸：- 打开AutoCAD软件，选择“新建”创建一个新的绘图文件。

- 在图纸设置中，设置图纸的大小和比例，并为图纸添加标题栏。

2. 绘制墙壁：- 使用线工具绘制房间的外墙轮廓。

- 使用“偏移”命令创建内墙。

- 添加门和窗户：使用矩形工具绘制门和窗户的形状。

3. 添加家具：- 使用块工具将家具（如床、桌子和椅子等）插入到房间中。

- 确保根据比例将家具缩放到适当的大小。

4. 完善细节信息：- 使用文本工具添加房间和家具的标签。

- 标注尺寸：使用尺寸工具添加门、窗户、房间的尺寸标注。

三、立面图在AutoCAD中，使用以下步骤完成立面图的绘制：1. 创建新图纸：- 打开AutoCAD软件，选择“新建”创建一个新的绘图文件。

- 在图纸设置中，设置图纸的大小和比例，并为图纸添加标题栏。

2. 绘制墙壁：- 使用线工具绘制房间外墙的侧视图。

- 使用矩形工具绘制窗户和门的形状，放置到正确的位置上。

3. 标注尺寸和材料：- 使用尺寸工具标注窗户和门的尺寸。

- 使用文本工具添加墙壁的材料和颜色信息。

4. 补充细节信息：- 使用文本工具添加图纸标题和日期。

cad上机考试试题CAD上机考试试题CAD（计算机辅助设计）是现代设计领域中不可或缺的工具，它能够帮助设计师们以更高效、准确的方式进行各种设计任务。

为了评估学生对CAD软件的掌握程度，许多学校和机构会组织CAD上机考试。

本文将介绍一些常见的CAD 上机考试试题，希望能对正在备考的学生们有所帮助。

第一部分：基础操作1. 在CAD软件中，如何创建一个新的绘图文件？2. 如何设置绘图单位和比例？3. 如何使用CAD软件中的线段工具绘制一条直线？4. 如何使用CAD软件中的圆工具绘制一个圆？5. 如何使用CAD软件中的矩形工具绘制一个矩形？第二部分：编辑和修改1. 如何选择和移动CAD绘图中的对象？2. 如何复制和粘贴CAD绘图中的对象？3. 如何旋转和缩放CAD绘图中的对象？4. 如何删除CAD绘图中的对象？5. 如何修改CAD绘图中的线型和线宽？第三部分：图形构建1. 如何使用CAD软件中的偏移工具创建一个平行线？2. 如何使用CAD软件中的镜像工具创建一个对称图形？3. 如何使用CAD软件中的阵列工具创建一个重复图案？4. 如何使用CAD软件中的修剪工具修剪图形？5. 如何使用CAD软件中的填充工具给图形上色？第四部分：尺寸和注释1. 如何在CAD绘图中添加尺寸标注？2. 如何在CAD绘图中添加文字注释？3. 如何在CAD绘图中添加图例和标题？4. 如何在CAD绘图中创建一个图层并设置其属性？5. 如何在CAD绘图中创建一个打印布局和打印设置？以上试题只是CAD上机考试中的一小部分，通过这些试题的考核，可以评估学生对CAD软件的基本操作、编辑和修改、图形构建以及尺寸和注释等方面的掌握情况。

当然，在实际考试中，还会有更多的试题和考核内容，以全面评估学生的CAD技能水平。

为了备考CAD上机考试，学生们应该熟悉CAD软件的常用工具和操作方法，并进行大量的练习。

可以通过参加培训班、自学教程、在线视频等方式来提升自己的CAD技能。

cad初级理论试题及答案CAD初级理论试题及答案一、选择题1. CAD软件主要用于（）A. 文字处理B. 图像编辑C. 计算机辅助设计D. 数据分析答案：C2. 在CAD中，图层的作用是什么？（）A. 存储图形B. 控制图形显示C. 计算图形面积D. 打印文档答案：B3. 下列哪个命令用于在CAD中绘制直线？（）A. `CIRCLE`B. `LINE`C. `RECTANGLE`D. `POLYGON`答案：B4. 在CAD中，如何快速选择具有相同属性的对象？（）A. 使用“快速选择”工具B. 使用“过滤器”工具C. 手动选择D. 使用“查找和替换”功能答案：A5. 下列哪个单位不是CAD中常用的长度单位？（）A. 毫米B. 厘米C. 米D. 点答案：D二、填空题1. CAD中的“_”命令可以用于创建圆形。

答案：CIRCLE2. 在CAD中，使用“_”工具可以快速修改对象的属性。

答案：属性编辑器（Properties）3. “_”是CAD中用于创建具有一定角度的线段的命令。

答案：LINE（指定角度）4. 为了在CAD中创建一个正方形，可以使用“_”命令并设置四边等长。

答案：RECTANGLE5. 在CAD中，使用“_”命令可以绘制多段线。

答案：PLINE或POLYLINE三、简答题1. 请简述CAD软件中的图层锁定和图层冻结的区别。

答：图层锁定用于防止对图层上的对象进行编辑，而不影响其他图层；图层冻结则是将整个图层上的对象在当前视图中隐藏，不显示也不参与绘图，但对象数据仍然存在。

2. 描述在CAD中如何使用“阵列”功能。

答：在CAD中，使用“阵列”功能可以快速复制一个或多个对象形成规则的排列。

用户可以选择矩形阵列或环形阵列，然后指定行数、列数或总数量以及间距，以生成阵列。

3. 解释在CAD中使用“修剪”和“延伸”命令的目的。

答：“修剪”命令用于删除对象的一部分，通常是在两个交叉对象之间的部分。

而“延伸”命令则用于将对象延伸到另一个对象的边界，或者延伸至指定的长度。

完整版cad考试试题库及参考答案一、单选题1. CAD软件中，用于创建直线的命令是：A. LINEB. CIRCLEC. RECTANGLED. ARC答案：A2. 在CAD中，使用哪个命令可以快速缩放视图？A. ZOOMB. PANC. ROTATED. MIRROR答案：A3. 以下哪个选项不是CAD图层属性？A. 颜色B. 线型C. 线宽D. 填充答案：D二、多选题1. CAD中，以下哪些工具可以用于修改对象？A. ERASEB. MOVEC. ROTATED. COPY答案：ABCD2. 在CAD中，哪些命令可以创建圆形？A. CIRCLEB. ARCC. ELLIPSED. POLYLINE答案：ABC三、判断题1. 在CAD中，使用“GROUP”命令可以将多个对象组合成一个组。

答案：正确2. CAD中的“ARRAY”命令只能创建矩形阵列。

答案：错误3. 在CAD中，使用“TRIM”命令可以延伸对象。

答案：错误四、填空题1. 在CAD中，使用“____”命令可以创建多段线。

答案：PLINE2. 要改变CAD中对象的颜色，可以使用“____”命令。

答案：COLOR3. CAD中，使用“____”命令可以对对象进行镜像复制。

答案：MIRROR五、简答题1. 请简述CAD中“OFFSET”命令的作用。

答案：OFFSET命令用于创建与指定对象平行且具有一定距离的新对象。

2. 描述CAD中“ARRAY”命令的两种基本类型。

答案：ARRAY命令的两种基本类型是矩形阵列和环形阵列。

矩形阵列用于创建对象的行和列，而环形阵列则用于创建围绕一个中心点的对象阵列。

六、绘图题1. 请使用CAD软件绘制一个长为100单位，宽为50单位的矩形，并将其旋转45度。

答案：（答案为绘图操作步骤）- 使用RECTANGLE命令绘制一个长100单位，宽50单位的矩形。

- 使用ROTATE命令将矩形旋转45度。

2. 绘制一个半径为30单位的圆，并在圆心处创建一个直径为10单位的小圆。

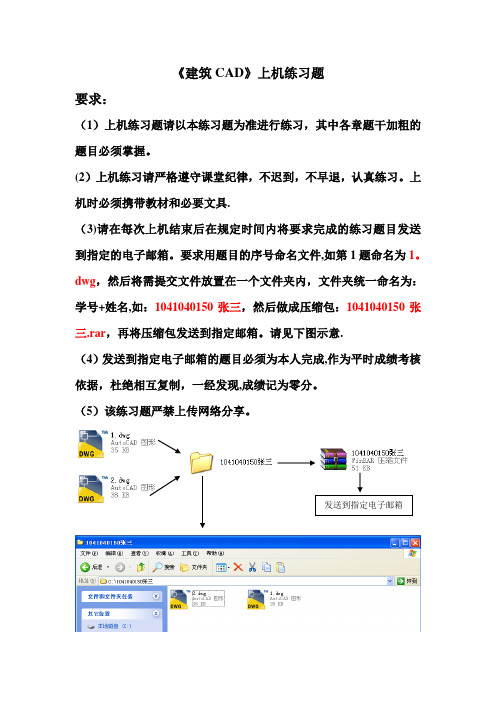

《建筑CAD》上机练习题要求：（1）上机练习题请以本练习题为准进行练习，其中各章题干加粗的题目必须掌握。

(2）上机练习请严格遵守课堂纪律，不迟到，不早退，认真练习。

上机时必须携带教材和必要文具.（3)请在每次上机结束后在规定时间内将要求完成的练习题目发送到指定的电子邮箱。

要求用题目的序号命名文件,如第1题命名为1。

dwg，然后将需提交文件放置在一个文件夹内，文件夹统一命名为：学号+姓名,如：1041040150张三，然后做成压缩包：1041040150张三.rar，再将压缩包发送到指定邮箱。

请见下图示意.（4）发送到指定电子邮箱的题目必须为本人完成,作为平时成绩考核依据，杜绝相互复制，一经发现,成绩记为零分。

（5）该练习题严禁上传网络分享。

发送到指定电子邮箱第1章AutoCAD基础知识上机题1、启动AutoCAD，熟悉“启动”对话框的操作，熟悉AutoCAD2013的工作界面及经典界面，练习选项卡和面板切换，退出AutoCAD。

2、绘制如图所示的简单图形,不需要标注尺寸.图1-1 房屋立面图图1—2 多边形图案第2章绘图准备工作上机题1、采用直线命令,配合正交、对象捕捉、对象追踪、捕捉自等辅助绘图方式绘制第一章上机题第2题所绘图形。

2、采用直线命令，配合正交、对象捕捉、对象追踪、捕捉自等辅助绘图方式绘制如图所示图形。

图2-1 方形图案3、采用圆、圆弧命令，配合对象捕捉绘制如图所示图形。

图2-2 图形图案4、按下列表格内容的要求，采用相应的命令和方式，绘制图如图所示图形(不绘制尺寸标注).图层名称颜色线型线宽备注0 白色Continuous 默认背景色为白色窗蓝色Continuous 默认门绿色Continuous 默认墙体白色Continuous 0。

5mm 实际颜色为黑色轴线红色CENTER 默认图2—3 平面图绘图时注意：调整绘图区背景色为白色;设置绘图界限为A4，绘图精度为0；调整“线型管理器”中的“全局比例因子”为0。

2015年安乡职业中专高二下学期期中CAD上机考试试卷(A)时量：60分钟命题人：梁天喜
一、绘制如下图形：
要求：
1•正交匸具绘制水平线和竖直线
2•利用偏移工具
3•利用对象捕捉平行线
4•利用标注工具标出下图尺寸
二、绘制如下图形：
要求：
1•利用圆及圆弧工具
2•偏移工具
3•利用标注工具标岀如下图尺寸
修剪完成后，效果图如下图所示。

4.
2•偏移匸具的使用
2015年安乡职业中专高二下学期期中CAD上机考试试卷(B)时量：60分钟命题人：梁天喜
一、绘制如下图形：
要求：
L绘制中心线
2.绘制圆，利用阵列或者镜像工具
3.偏移匸具的使用
4 •利用标注工具标出如下图尺寸。

二.绘制如下图形：
要求：
1•正交工具绘制水平线和竖庖线2•利用偏移工具
3 •利用对象捕捉平行线
4.利用
标注工
具标出
三、绘制如下图形: 要求：
1•正交的切换使用
16
3C
2.标出下图相应尺寸
四、绘制如下五角星图形: 要求： 1•先绘制正五边形
2•利用修剪工具裁剪
3•完成如下图所示图形。

（完整版）CAD考试试题库及参考答案CAD 考试试题库及参考答案一、单项选择1 、AUTOCAD 的坐标体系，包括世界坐标和（ D ）坐标系。

A 、绝对坐标B 、平面坐标C、相对坐标D、用户坐标2、当进入了AUTOCAD 环境中（即AUTOCAD 的图形编辑器）时，缺省时所建立的坐标系统为（ B ） A 、用户坐标系 B 、世界坐标系C、相对坐标系D、绝对坐标系3、如需对所选图形作出规则的复制，该使用（ B ）A 、执行COPY （复制）命令后，当出现“选择对象”时，再介入FB、使用阵列命令C、XCOPYD、用“宏”命令4、使用下面的哪个操作可以完成对所选图形的移动（ A ）A、MOVEB、ROTAEC、COPYD、MOCORO5、用LINE 命令画出一个矩形，该矩形中有___B___ 图元实体。

A．1 个B．4个C．不一定D．5 个6、用STRETCH 命令中的窗口方式完全将物体选中，则该操作与采用__B___ 命令相同。

A．PAN B．MOVE C．SCALE D．COPY7、在执行FILLET 命令时，先应设置__A ___ 。

A．圆弧半径R B．距离 D C ．角度值D．内部块Block8、剪切物体需用___A___ 命令。

A．Trim B．Extend C．Stretch D ．Chamfer9、当使用LINE 命令封闭多边形时，最快的方法是__A ___ 。

A ．输入 C 回车B ．输入 B 回车C．输入PLOT 回车D．输入DRAW 回车10 、AutoCAD 中的图层数最多可设置为__B ___ 。

A．10 层B．没有限制C．5 层D．256 层11 、CP 是哪个命令的热键名__B ___ 。

A．CIRLCE B．COPY C．CHAMFER D．SPLINEDIT12．ARC 子命令中的（S，E，A）指的是哪种画圆弧方式__D __ 。

A ．起点、圆心、终点B ．起点、终点、半径C．起点、圆心、圆心角落 D ．起点、终点、圆心角13 、CIRCLE 命令中的TTR 选项是指用__D __ 方式画圆弧。

建筑cad上机考试试题建筑CAD上机考试试题建筑CAD是建筑设计师必备的工具之一，它能够帮助设计师快速、准确地完成建筑设计图纸的绘制。

而建筑CAD上机考试则是评估设计师的CAD技能和应用能力的重要方式之一。

下面，我们将给大家介绍一些常见的建筑CAD上机考试试题。

一、基础操作题1. 打开CAD软件并创建一个新的图纸，设置图纸的比例为1:100，图纸尺寸为A3。

2. 绘制一个长方形，长为10m，宽为6m。

3. 在长方形的中心点处绘制一个圆形，半径为2m。

4. 创建一个新的图层，并将圆形移动到该图层上。

5. 将长方形的宽度调整为8m。

二、平面图绘制题1. 根据给定的平面图纸，绘制建筑物的平面图。

包括外墙、内墙、门窗、楼梯等要素。

2. 根据给定的尺寸和比例，在平面图上标注建筑物的各个部分的尺寸。

3. 在平面图上添加文字说明，包括建筑物的功能、使用面积等信息。

三、立面图绘制题1. 根据给定的立面图纸，绘制建筑物的立面图。

包括墙体、窗户、门等要素。

2. 根据给定的尺寸和比例，在立面图上标注建筑物的各个部分的尺寸。

3. 在立面图上添加文字说明，包括建筑物的高度、材料等信息。

四、三维模型绘制题1. 根据给定的三维模型图纸，使用CAD软件绘制建筑物的三维模型。

2. 在三维模型中添加材质和光源，使其更加真实。

3. 调整视角和视点，生成多个不同角度的渲染图。

以上仅是建筑CAD上机考试试题的一小部分，实际考试中还会根据不同的要求和难度设置更多的试题。

通过这些试题，考察者能够评估设计师的CAD操作能力、图纸绘制能力以及空间想象力等方面的能力。

在进行CAD上机考试时，考生需要熟练掌握CAD软件的基本操作，包括图层管理、绘图命令、编辑命令、尺寸标注等。

此外，对于建筑设计的基本原理和规范也需要有一定的了解，以便能够正确地绘制建筑图纸。

通过参加建筑CAD上机考试，设计师能够提高自己的CAD技能和应用能力，更好地满足建筑设计的需求。

cad上机期末考试试题及答案CAD上机期末考试试题一、选择题（每题2分，共20分）1. 在AutoCAD中，以下哪个命令用于绘制直线？A. LINEB. CIRCLEC. ARCD. POLYGON2. 以下哪个选项是AutoCAD的图层属性？A. 线型B. 填充C. 颜色D. 所有以上选项3. 在AutoCAD中，如何快速选择具有相同属性的对象？A. 使用“快速选择”工具B. 使用“选择所有”命令C. 使用“选择相似”命令D. 使用“过滤器”命令4. 以下哪个命令用于创建圆形？A. CIRCLEB. ARCC. ELLIPSED. SPLINE5. 在AutoCAD中，如何创建一个矩形？A. 使用“矩形”命令B. 使用“多边形”命令C. 使用“直线”命令D. 使用“曲线”命令6. 如何在AutoCAD中移动对象？A. 使用“MOVE”命令B. 使用“ROTATE”命令C. 使用“COPY”命令D. 使用“SCALE”命令7. 在AutoCAD中，如何创建一个正多边形？A. 使用“POLYGON”命令B. 使用“CIRCLE”命令C. 使用“ARC”命令D. 使用“ELLIPSE”命令8. 以下哪个命令用于创建弧线？A. ARCB. CIRCLEC. LINED. POLYGON9. 如何在AutoCAD中创建一个块？A. 使用“BLOCK”命令B. 使用“WBLOCK”命令C. 使用“INSERT”命令D. 使用“MINSERT”命令10. 在AutoCAD中，如何修改对象的属性？A. 使用“属性”面板B. 使用“编辑”命令C. 使用“属性”命令D. 使用“修改”命令二、简答题（每题10分，共30分）1. 描述在AutoCAD中如何创建一个简单的建筑平面图。

2. 解释AutoCAD中“图层”的概念及其重要性。

3. 阐述在AutoCAD中如何使用“阵列”命令。

三、操作题（每题25分，共50分）1. 根据给定的尺寸，使用AutoCAD绘制一个带有窗户和门的房间平面图。

CAD上机练习上机训练1 AutoCAD 操作基础1.1掌握启动 AutoCAD 的方法操作目的:掌握启动 AutoCAD 的方法。

操作指导:1.2 在上题的基础上，利用不同的坐标输入方法画出如图1-1 所示的图形。

图1-1 操作题操作目的:通过本操作，使读者理解并掌握点的直角坐标和极坐标的表示方法及使用方法。

操作指导:方法1 使用绝对直角坐标。

命令: _line /执行“直线”命令指定第一点: 50,50 /起点坐标(50,50)指定下一点或 [放弃(U)]: 190,50指定下一点或 [放弃(U)]: 190,100指定下一点或 [闭合(C)/放弃(U)]: 150,140 指定下一点或 [闭合(C)/放弃(U)]: 140,140 指定下一点或 [闭合(C)/放弃(U)]: 140,110 指定下一点或 [闭合(C)/放弃(U)]: 80,110 指定下一点或 [闭合(C)/放弃(U)]: 80,150 指定下一点或[闭合(C)/放弃(U)]: 50,150 指定下一点或 [闭合(C)/放弃(U)]: 50,50 指定下一点或 [闭合(C)/放弃(U)]: /按回车键，结束直线命令方法2 使用相对直角坐标。

命令: _line指定第一点: 50,50指定下一点或 [放弃(U)]: @140,0 指定下一点或 [放弃(U)]: @0,50 指定下一点或 [闭合(C)/放弃(U)]: @-40,40 指定下一点或 [闭合(C)/放弃(U)]: @-10,0 指定下一点或 [闭合(C)/放弃(U)]: @0,-30 指定下一点或 [闭合(C)/放弃(U)]: @-60,0 指定下一点或 [闭合(C)/放弃(U)]: @0,40 指定下一点或 [闭合(C)/放弃(U)]: @-30,0 指定下一点或 [闭合(C)/放弃(U)]: @0,-100 指定下一点或 [闭合(C)/放弃(U)]: /按回车键，结束命令方法3 使用相对极坐标。
