AUTOCAD期末上机考试卷

autocad期末考试试题和标准答案**AutoCAD期末考试试题和标准答案**一、选择题（每题2分，共20分）1. 在AutoCAD中，以下哪个命令用于创建直线？A. LINEB. CIRCLEC. ARCD. SPLINE**答案：A**2. 要将一个对象复制到另一个位置，应该使用哪个命令？A. COPYB. MOVEC. ROTATED. MIRROR**答案：A**3. 在AutoCAD中，哪个命令用于创建圆形？A. CIRCLEB. ARCC. ELLIPSED. SPLINE**答案：A**4. 如何选择多个对象？A. 按住Shift键并单击每个对象B. 按住Ctrl键并单击每个对象C. 按住Alt键并单击每个对象D. 单击并拖动鼠标以框选对象**答案：D**5. 在AutoCAD中，哪个命令用于测量两点之间的距离？A. DISTB. AREAC. LISTD. ID**答案：A**6. 如何在AutoCAD中创建一个矩形？A. RECTANGLEB. POLYGONC. BOXD. SQUARE**答案：A**7. 在AutoCAD中，哪个命令用于创建多段线？A. POLYLINEB. POLYGONC. SPLINED. LINE**答案：A**8. 如何在AutoCAD中打开一个新的绘图文件？A. NEWB. OPENC. SAVED. PRINT**答案：A**9. 在AutoCAD中，哪个命令用于创建文本？A. TEXTB. MTEXTC. DIMD. HATCH**答案：A**10. 如何在AutoCAD中退出当前命令？A. 按Esc键B. 按Ctrl+CC. 按Ctrl+ZD. 按Enter键**答案：A**二、填空题（每题2分，共20分）1. 在AutoCAD中，使用________命令可以创建一个矩形阵列。

**答案：ARRAY**2. 要将一个对象沿着指定的路径复制，可以使用________命令。

cad上机考试题库及参考答案**CAD上机考试题库及参考答案**一、选择题1. 在CAD中，下列哪个命令用于绘制直线？A. LINEB. CIRCLEC. ARCD. RECTANGLE参考答案：A2. 如何在CAD中创建一个圆？A. 输入“CIRCLE”命令B. 输入“LINE”命令C. 输入“ARC”命令D. 输入“POLYGON”命令参考答案：A3. 在CAD中，哪个命令用于创建矩形？A. RECTANGLEB. POLYGONC. CIRCLED. ELLIPSE参考答案：A4. 如何在CAD中选择多个对象？A. 按住Shift键并点击对象B. 按住Ctrl键并点击对象C. 按住Alt键并点击对象D. 点击并拖动鼠标选择对象参考答案：B5. 在CAD中，如何快速缩放视图以适应所有对象？A. 输入“ZOOM”命令后跟“E”B. 输入“ZOOM”命令后跟“A”C. 输入“PAN”命令D. 输入“FIT”命令参考答案：B二、填空题1. 在CAD中，使用________命令可以快速创建多个相同对象的副本。

参考答案：COPY2. 若要在CAD中测量两点之间的距离，可以使用________命令。

参考答案：DIST 或 MEASURE3. 在CAD中，________工具栏提供了绘图和编辑命令的快速访问。

参考答案：常用4. 若要在CAD中绘制一个多边形，可以使用________命令。

参考答案：POLYGON5. 在CAD中，________命令允许用户创建一个与现有对象平行的线。

参考答案：OFFSET三、简答题1. 描述在CAD中如何创建一个多段线。

参考答案：在CAD中，创建多段线可以通过输入“PLINE”命令开始。

然后，按照提示点击屏幕上的点来定义多段线的顶点。

每点击一个点，就会创建多段线的一段。

要结束多段线的绘制，可以双击或按“Enter”键。

2. 解释在CAD中如何使用图层来组织绘图。

参考答案：在CAD中，图层是一种用于组织绘图元素的工具。

AutoCAD上机考试试卷
班级：姓名：学号：
AutoCAD上机考试说明
1、评分标准：
项目整体图准确性对应关系尺寸图层线型文字粗糙度总分
项目分25 10 10 15 15 15 10 100
项目得分
阅卷人
2、设置绘图单位为mm和设置绘图精度均为整数（即0）。

3、根据整个附图的尺寸大小，设置图形界限，绘制图框线。

4、图层、颜色、线型统一规定如下：
层名颜色线型线宽
粗实线任选continuous 0.3mm
细实线任选continuous 缺省
尺寸线任选continuous 缺省
文字任选continuous 缺省
剖面线任选continuous 缺省
虚线任选hidden 缺省
中心线任选center 缺省
5、建立标注样式和文字样式。

6、将粗糙度符号做成属性块，块名为粗糙度。

7、外框和标题栏的规格如下：(考生需在制图人姓名一栏添加自己的姓名)
8、
9、涉及的知识点：两圆公切线画法、斜线角度精确画法、过一点的切线画法、列阵、镜像、圆角、修剪等。

10两幅任选其一。

autocad期末试题及答案一、选择题（每题2分，共20分）1. AutoCAD中，哪个命令用于绘制直线？A. LINEB. CIRCLEC. ARCD. POLYLINE答案：A2. 在AutoCAD中，如何快速选择所有对象？A. 使用鼠标框选B. 使用鼠标滚轮C. 输入命令“SELECTALL”D. 输入命令“ALL”答案：C3. 以下哪个选项不是AutoCAD中的图层属性？A. 颜色B. 线型C. 线宽D. 文字答案：D4. AutoCAD中，如何撤销上一步操作？A. 使用“UNDO”命令B. 使用“REDRAW”命令C. 使用“ERASE”命令D. 使用“PASTE”命令答案：A5. 在AutoCAD中，哪个命令用于绘制圆？A. CIRCLEB. ARCC. ELLIPSED. SPLINE答案：A6. 如何在AutoCAD中创建一个新的图层？A. 使用“LAYER”命令B. 使用“NEW”命令C. 使用“COPY”命令D. 使用“PASTE”命令答案：A7. 在AutoCAD中，如何将一个对象移动到另一个位置？A. 使用“MOVE”命令B. 使用“COPY”命令C. 使用“ARRAY”命令D. 使用“ROTATE”命令答案：A8. AutoCAD中，哪个命令用于绘制矩形？A. RECTANGB. POLYGONC. BOXD. CUBE答案：A9. 如何在AutoCAD中改变对象的颜色？A. 使用“PROPERTIES”命令B. 使用“CHPROP”命令C. 使用“COLOR”命令D. 使用“CHANGE”命令答案：A10. 在AutoCAD中，如何测量两点之间的距离？A. 使用“DIST”命令B. 使用“MEASURE”命令C. 使用“LENGTHEN”命令D. 使用“SCALE”命令答案：A二、填空题（每题2分，共20分）1. 在AutoCAD中，使用____命令可以绘制多段线。

答案：POLYLINE2. 要改变线型比例，可以使用命令______。

AutoCAD 试卷一、单项选择1、 AutoCAD默认扩展名是A 、dwtB 、dwg C、bak D、dxf 答案： B2、在 CAD 中，以下哪个命令可用来绘制横平竖直的直线A 、栅格B 、捕获C 、正交D、对象捕获答案：C3、按哪个键可切换文本窗口和绘图窗口A、F2B、F8C、F3D、 F5 答案： A4、默认状况下，命令提示行显示为几行A、3B、5C、2D、8 答案： A5、在 CAD 中为一条直线制作平行线用什么命令A 、挪动B 、镜像C、偏移D、旋转答案：C6、在图层特征管理器中不可以够设定哪项A 、颜色B、页面设置C、线宽 D、能否打印答案：B 7、绘制建筑图步骤为A 、墙线、轴线、门窗B 、墙线、门窗、轴线C、轴线、门窗、墙线 D 、轴线、墙线、门窗答案：D8、哪个命令可用于绘制直线与圆弧的复合体A 、圆弧B、结构线C、多段线D、样条曲线答案：C9、如安在图中输入“直径”符号A 、%%P B、 %%C C、%%DD、 %%U 答案： B10、假如要在一个圆的圆心写一个“ A”字，应使用以下哪一种对正方式A 、中间B 、对齐C、中心D、调整答案：A11、在哪个层创立的块可在插入时与目前层特征一致A 、0 层B 、在所有自动产生的层C、所有图层 D 、新建的图层答案： A 12、一个完好的尺寸由几部分构成A 、尺寸线、文本、箭头B 、尺寸线、尺寸界线、文本、标志C、基线、尺寸界线、文本、箭头D 、尺寸线、尺寸界线、文本、箭头答案： D13、要将图形中的所有尺寸都为原有尺寸的2倍，应设定以下哪项A 、文字高度B 、使用全局比率C、丈量单位比率D、换算单位答案： B14、三维模型中哪一种模型能够进行布尔运算A 、线框模型B、实心体模型C、表面体模型答案：B15、衬着三维模型时，哪一种种类能够衬着出物体的所有成效A 、一般衬着B、一般衬着C、照片级真切感衬着 D 、照片级光芒跟踪衬着答案： D16、样板文件的括展名是A 、BAKB 、SVS C、 DWT D、DWG 答案： C17、以下哪一种相对坐标的输入方法是画8 个单位的线长A．8, 0 B ．@0，8C． @0<8答案： B18、哪一种坐标输入法需要用@符号？A．极坐标B ．绝对坐标C．相对坐标答案： C19．在命令行中输入“Z”后，再输当选项“ A ”，什么作用A ．在图形窗口显示所有的图形对象和绘图界线范围。

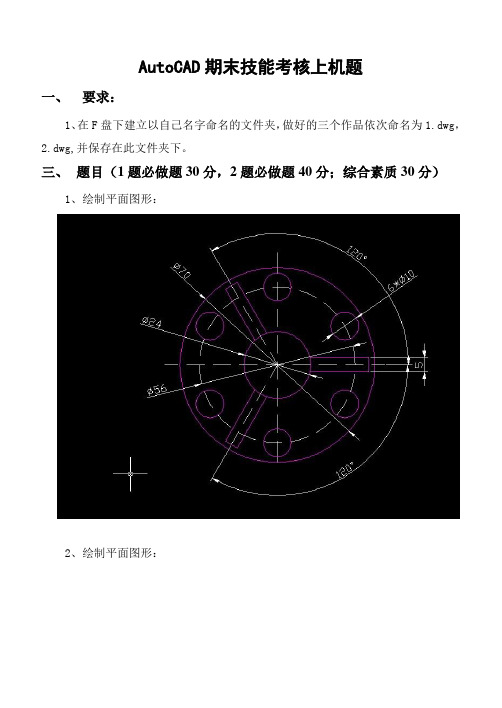

AutoCAD期末技能考核上机题
一、要求：
1、在F盘下建立以自己名字命名的文件夹，做好的三个作品依次命名为1.dwg，
2.dwg,并保存在此文件夹下。

三、题目（1题必做题30分，2题必做题40分；综合素质30分）
1、绘制平面图形：
2、绘制平面图形：
四、评分标准：
题号评分标准分值得分
1 设置图形界限 5
绘制辅助线 5
绘制圆形 5
绘制图形并阵列10
标注尺寸 5
2 设置图形界限 5
绘制辅助线 5
绘制外面轮廓线 6
绘制椭圆及内部图形 6
绘制圆角矩形及内部圆 6
绘制矩形及内部图形 6 标注尺寸 6
素质测试（30分）
进出机房有序，不带食品和水杯等物
品。

3分
考试过程中能爱护电脑设备，如键盘、
鼠标。

3分
考试中能正确开机关主机和显示器3分考试过程中能爱护桌凳2分
考试过程中坐姿端正大方3分考试过程中举止文明，言语礼貌、不乱
说话
3分
考试用时少，提前完成交卷3分文件夹、文件按要求命名，规范正确5分色彩搭配合理美观，比例大小合理5分
合计30。

cad上机期末考试试题及答案CAD上机期末考试试题一、选择题（每题2分，共20分）1. 在AutoCAD中，以下哪个命令用于绘制直线？A. LINEB. CIRCLEC. ARCD. POLYGON2. 以下哪个选项是AutoCAD的图层属性？A. 线型B. 填充C. 颜色D. 所有以上选项3. 在AutoCAD中，如何快速选择具有相同属性的对象？A. 使用“快速选择”工具B. 使用“选择所有”命令C. 使用“选择相似”命令D. 使用“过滤器”命令4. 以下哪个命令用于创建圆形？A. CIRCLEB. ARCC. ELLIPSED. SPLINE5. 在AutoCAD中，如何创建一个矩形？A. 使用“矩形”命令B. 使用“多边形”命令C. 使用“直线”命令D. 使用“曲线”命令6. 如何在AutoCAD中移动对象？A. 使用“MOVE”命令B. 使用“ROTATE”命令C. 使用“COPY”命令D. 使用“SCALE”命令7. 在AutoCAD中，如何创建一个正多边形？A. 使用“POLYGON”命令B. 使用“CIRCLE”命令C. 使用“ARC”命令D. 使用“ELLIPSE”命令8. 以下哪个命令用于创建弧线？A. ARCB. CIRCLEC. LINED. POLYGON9. 如何在AutoCAD中创建一个块？A. 使用“BLOCK”命令B. 使用“WBLOCK”命令C. 使用“INSERT”命令D. 使用“MINSERT”命令10. 在AutoCAD中，如何修改对象的属性？A. 使用“属性”面板B. 使用“编辑”命令C. 使用“属性”命令D. 使用“修改”命令二、简答题（每题10分，共30分）1. 描述在AutoCAD中如何创建一个简单的建筑平面图。

2. 解释AutoCAD中“图层”的概念及其重要性。

3. 阐述在AutoCAD中如何使用“阵列”命令。

三、操作题（每题25分，共50分）1. 根据给定的尺寸，使用AutoCAD绘制一个带有窗户和门的房间平面图。

cad期末考试试题2024CAD期末考试试题2024一、选择题（每题2分，共20分）1. 在AutoCAD中，以下哪个命令用于创建圆？A. CIRCLEB. LINEC. RECTANGLED. ARC2. 以下哪个选项不是AutoCAD中的图层属性？A. 颜色B. 线型C. 线宽D. 填充图案3. 在AutoCAD中，要将一个对象复制到另一个位置，应该使用以下哪个命令？A. MOVEB. COPYC. OFFSETD. ARRAY4. 以下哪个命令用于在AutoCAD中创建多段线？A. POLYLINEB. SOLIDC. HATCHD. SPLINE5. 在AutoCAD中，以下哪个命令用于创建矩形？A. CIRCLEB. RECTANGLEC. ARCD. ELLIPSE6. 以下哪个命令在AutoCAD中用于创建文本？A. MTEXTB. TEXTC. DIMENSIOND. BLOCK7. 以下哪个是AutoCAD中不是绘图命令？A. FILLETB. TRIMC. EXTENDD. PLOT8. 在AutoCAD中，哪个命令用于创建等距线？A. OFFSETB. ARRAYC. MIRRORD. ROTATE9. 以下哪个命令在AutoCAD中用于创建多边形？A. POLYLINEB. CIRCLEC. RECTANGLED. POLYGON10. 在AutoCAD中，哪个命令用于创建倒角？A. FILLETB. CHAMFERC. TRIMD. EXTEND二、简答题（每题5分，共20分）1. 请简述AutoCAD中“属性管理器”的作用。

2. 解释AutoCAD中“块”的概念及其应用。

3. 描述AutoCAD中如何使用“阵列”命令。

4. 说明AutoCAD中“图层”的重要性及其管理方法。

三、绘图题（每题15分，共40分）1. 绘制一个带有三个半径分别为50mm、75mm和100mm的同心圆的图形，并在最外层圆的外围绘制一个矩形，矩形的边长分别为200mm和150mm。

cad期末考试试题及答案第一部分：选择题（共40题，每题2分，共80分）请根据题意选择最合适的答案并在答题卡上标记相应的选项。

1. AutoCAD是哪个公司开发的？A. AutodeskB. MicrosoftC. AdobeD. IBM答案：A2. 以下哪个工具可以用于绘制直线？A. 矩形工具B. 圆工具C. 直线工具D. 椭圆工具答案：C3. 在AutoCAD中，如何切换到模型空间？A. 输入PS命令B. 输入MS命令C. 输入CS命令D. 输入ES命令答案：B4. 在AutoCAD中，如何创建横向对齐的文字？A. 使用“文本对齐”工具B. 使用“文字编辑器”工具C. 使用“换行文本”工具D. 使用“多行文本”工具答案：D5. 在AutoCAD中，如何删除线段？A. 使用“移动”工具B. 使用“复制”工具C. 使用“修剪”工具D. 使用“删除”工具答案：D......（以下省略剩余的选择题）第二部分：填空题（共5题，每题4分，共20分）请根据题意填写正确的答案并在答题卡上作答。

1. 在AutoCAD中，通过输入命令“__________”可以绘制圆形。

答案：CIRCLE2. 在AutoCAD中，通过输入命令“__________”可以进行线段的延长操作。

答案：LENGTHEN3. 在AutoCAD中，通过输入命令“__________”可以打开图层管理器。

答案：LAYER4. 在AutoCAD中，通过输入命令“__________”可以将图案填充应用于对象。

答案：HATCH5. 在AutoCAD中，通过输入命令“__________”可以创建曲线。

答案：SPLINE第三部分：判断题（共5题，每题4分，共20分）请按照题意判断每个题目的正确性，并在答题卡上作答。

1. AutoCAD是一款二维绘图软件。

答案：错误2. 在AutoCAD中，可以使用拉伸命令改变多边形的形状。

答案：正确3. 在AutoCAD中，可以通过旋转命令对选定的图元进行翻转操作。

绵阳职业培训学院
机电专业《AUTOCAD2007机械制图基础教程》期末上机考试题（一）
一、基本图形的绘制。

（20分）
1、在CAD环境下新建一个图形文件，绘图区域为：240×200。

2、绘制二条长度为100的垂直平分线。

3、绘制如图所示，用起点-端点-半径R50画弧，其中各圆弧相切。

4、用文本命令完成如图所示的文字，文字高度5单位。

5、完成的图形存入考生自己的目录，名称为KSCAD—1.DWG.
二、精确绘图。

（40分）
按图形的尺寸精确绘图（尺寸标注、文字注释不画），绘图方法、图形编辑方法不限，注意使用辅助线（用后删去），未明确要求线宽的，线宽为0。

1、建立合适的模型空间及栅格距离图形放置在模型空间范围内。

2、图中的中心线应放在中心线层上，线型为center，颜色为红色。

3、图中的外轮廓线，线宽为0.5，要求轮廓线连接平滑。

完成后图形以KSCAD—2. dwt保存到考生自己的子目录。

三、精确绘图。

（40分）
操作要求：
1．建立绘图区域：建立合适的绘图区域，图形必须在设置的绘图区内。

2．绘图：按如图规定的尺寸绘图，中心线线型为center，调整线型比例。

3．保存：将完成的图形以KSCAD-3.DWG为文件名保存在考生文件夹中。
