4-5、无线对讲通讯系统

电梯五方对讲无线方案随着城市化的进程，电梯在我们日常生活中扮演着越来越重要的角色。

然而，由于电梯本身的特殊性，传统有线对讲系统在电梯中的应用存在一些问题，如线缆布线麻烦、存在安全隐患等。

因此，无线对讲系统越来越受到人们的青睐。

本文将介绍一种电梯五方对讲无线方案，希望能为电梯行业提供一个更加高效、安全、便捷的通讯方案。

一、系统简介电梯五方对讲无线方案是一种基于无线通信技术的电梯通讯系统。

该方案由电梯控制器、主机、户外机、室内机和管理软件组成。

电梯控制器是方案的核心，负责控制电梯运行和通讯功能。

主机是系统的中枢，连接电梯控制器和户外机、室内机，实现通讯的传输和分配。

户外机是安装在电梯井口的设备，供乘客使用。

室内机是安装在电梯内部的设备，提供乘客和电梯维保人员之间的通讯。

管理软件用于对系统进行配置和管理。

二、方案特点1.无线通讯：该方案采用无线通讯技术，摆脱了传统有线对讲系统的限制。

无需布线，减少了安装和维护成本，也不会影响电梯运行。

2.多方通讯：该方案支持电梯乘客、电梯维保人员、电梯管理人员和其他相关人员之间的多方通讯。

乘客可以通过户外机呼叫维保人员，维保人员可以通过室内机和管理人员进行通讯。

这种多方通讯的机制有效地提高了电梯运行的安全性和效率。

3.高清音频：该方案采用了高清音频技术，确保通讯质量的清晰度和稳定性。

可以实现双向语音通信，并且音质清晰，不受外界环境的干扰。

4.安全稳定：该方案采用了数据加密技术，保证通讯的安全性。

同时，系统具有自动故障检测和报警功能，保证系统的稳定性和可靠性。

5.管理软件：该方案提供了一套完善的管理软件，方便对系统进行配置和管理。

可以实现对用户权限的管理、通讯记录的查看、设备状态的监控等功能。

三、方案应用1.电梯乘客呼叫：电梯乘客可以通过户外机呼叫电梯维保人员，向其报告电梯故障或其他问题。

维保人员可以通过室内机与乘客进行语音交流，提供相应的解决方案。

2.电梯维保通讯：电梯维保人员可以通过室内机和管理人员进行通讯。

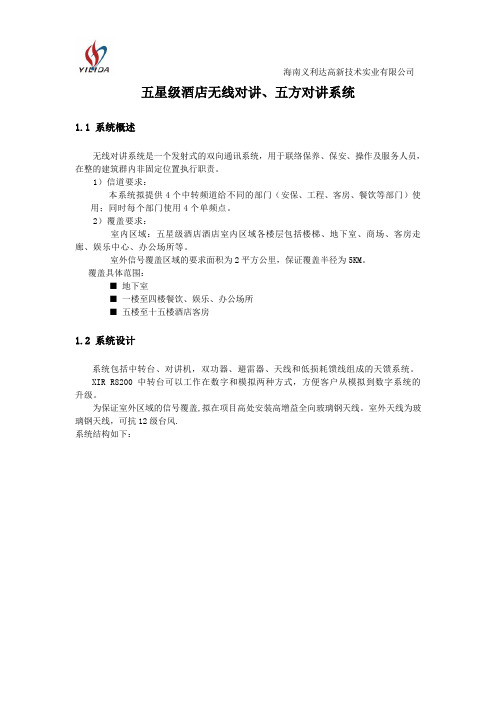

五星级酒店无线对讲、五方对讲系统1.1 系统概述无线对讲系统是一个发射式的双向通讯系统，用于联络保养、保安、操作及服务人员，在整的建筑群内非固定位置执行职责。

1）信道要求：本系统拟提供4个中转频道给不同的部门（安保、工程、客房、餐饮等部门）使用；同时每个部门使用4个单频点。

2）覆盖要求：室内区域：五星级酒店酒店室内区域各楼层包括楼梯、地下室、商场、客房走廊、娱乐中心、办公场所等。

室外信号覆盖区域的要求面积为2平方公里，保证覆盖半径为5KM。

覆盖具体范围：■地下室■一楼至四楼餐饮、娱乐、办公场所■五楼至十五楼酒店客房1.2 系统设计系统包括中转台、对讲机，双功器、避雷器、天线和低损耗馈线组成的天馈系统。

XIR R8200中转台可以工作在数字和模拟两种方式，方便客户从模拟到数字系统的升级。

为保证室外区域的信号覆盖,拟在项目高处安装高增益全向玻璃钢天线。

室外天线为玻璃钢天线，可抗12级台风.系统结构如下：1.3 系统功能1)本系统是以独立的手提对讲系统方式工作，本系统设置自身之频率及设备。

2)本系统为无线电委员会认可的系统，必须支持两个独立频道同时工作。

3)本项目无线对讲覆盖设计包括所有楼层公共区和走廊，包括停车场、客梯，消防电梯，消防楼梯，大型设备机房区域等，覆盖率达到95％以上，信号强度不低于-85dBm，话音质量不低于4分，并且按无委会要求在离开大楼100米的地方不产生干扰信号。

4)电磁场覆盖面之强度须优于150µV/m而没有杂声及干扰，或为无线电委员会认可之强度。

5)系统的中央控制设备分别放置于大楼一层安保中心内。

系统附有扩容功能，如频道增容，以达到日后扩容。

6)天线安放位置：天线为吸顶天线，在天花板内置安装，固定安装或用支架固定在吊顶上方安装。

在天线周围不应该有金属类器物，故应选比较空旷的地方，这样发射效果较好。

7)电缆的安装：电缆及连接所用的相关分支器、分配器安装在走线槽内。

电缆拐弯处避免直角（最小弯曲半径22cm）,所有接头处须牢固可靠。

无线对讲系统组成和技术要求无线对讲在生活使用并不常见，他有点像我2G时代的手机，块头比较大，常应用于大厦安保、塔吊指挥、自助游爱好者、地震灾区抢险等地方的应用。

组网模式和室分的组网很相似，下面我讲下他是如何组网的。

无线对讲机一般由发射部分、接收部分、调制部分和信令处理部分构成，接下来我们就针对其四大构成部分进行无线对讲机原理的讲解。

1.发射部分锁相环和压控振荡器(VCO)产生发射的射频载波信号，经过缓冲放大、激励放大、功放产生额定的射频功率，经过天线低通滤波器抑制谐波成分，最后通过天线发射出去。

2.接收部分接收部分采用的是二次变频超外差方式，从天线接收到的信号经过收发转换电路和带通滤波器进行射频放大并进入第一混频器，与来自锁相环频率合成器电路的第一本振信号混频生成第一中频信号。

第一中频信号通过晶体滤波器进一步消除邻道的杂波信号，并与第二本振信号在中频处理芯片处再次混频生成第二中频信号。

第二中频信号通过陶瓷滤波器滤除无用杂散信号并对其进行放大和鉴频以产生音频信号，经过放大、带通滤波器、去加重等电路进入音量控制电路和功率放大器放大电路，驱动扬声器，得到人们所需的信息。

3.调制部分人的话音通过麦克风转换成音频的电信号，音频信号通过放大电路、预加重电路及带通滤波器进入压控振荡器直接进行调制。

4.信令处理部分CPU产生CTCSS/DTCSS信号经过放大调整，进入VCO进行调制。

1、系统组成系统由数字中转台、功分器、耦合器、合路器、信号干线放大器、调度联动软件、数字对讲机（含备用电池）、天线（加感吸盘）等设备和射频电缆及高频接插件等组成。

为本项目提供一套完整的无线对讲方案，如下图。

1)系统总体技术要求。

系统按照写字楼设立一套独立系统。

要求在管控区域内的覆盖率达到95％以上（含对应的地下室，重点机房、重点区域必须100%覆盖）。

功能要求：A. 频段分配：4个频段；B. 呼叫方式：分频段全呼；C. 中继台设置：至少设置2个中继台，根据项目建筑形式确定放大方案;D. 采用数字系统，中继台为全双工模式，手持机为数字系统；2、基站技术要求。

酒店机电系统的内容一.采暖空调及通风系统：冷热源设置：1. 制冷机、冷却塔要有一台备用；冷冻、冷却水泵均须有一台备用。

2. 过渡季节有同时供冷、供热要求，过渡季节应保证提供空调冷、热水。

3. 备用锅炉要能满足所有热水和采暖的负荷。

4. 冷冻水和冷却水要进行水处理.空调系统：1、空调水系统应采用四管制系统，客房采用四管制风机盘管加新风系统。

对于客人公共区，如宴会厅、会议厅、餐厅等，空调系统的设计采用因室内温度的要求而自动改变风量的空调系统（VAV）。

2、加湿应采用蒸汽或电热加湿。

3、洗衣房及厨房提供蒸汽系统.4、卫生间排气采用集中排气，每处两台排风机相互切换，互为备用。

5、厨房通风机应考虑故障备用，并能自动切换。

6、健身房HVAC系统必须能提供100%补风能力。

7、客房采用风机盘管加新风式系统，新风通过风管直接送入客房.8、客房层走道设置新风，电梯休息厅可以设置风机盘管。

9、所有风盘要安装过滤器.通风系统：1、厨房需提供厨房排油烟系统、全面排风系统、洗碗间排风系统。

2、只能使用铁皮风道, 避免在送风管道内使用衬垫.3、空调风道直管道每5米设清洗门, 每个转弯处设清洗门.4、厨房排烟管道每3米设清洗口.5、厨房烟罩排油烟风道用不锈钢。

6、厨房通风需与厨房顾问协商。

防排烟系统：1、各栋楼梯间及地下室加压送风和排烟系统符合NFPA和国家规范。

2、噪音、减振控制：3、主要房间噪音标准：1）客房30NC .2）会议室40NC. 3）咖啡厅/餐厅40NC. 4）SPA接待处/SPA 40NC .5）办公室45NC6）后勤区45NC .7）大堂40NC控制系统：安装数字式液晶温控器, 能显示风机模式,温度设定和开关状态并和房控系统. 冷冻站, 风柜, 室外灯光, 锅炉房等接入楼宇自控系统。

风柜机房：要有给水管和排水管道, 地面防水.分体空调安装：1.电脑房2.配电房3.电梯机房4.交换机房5.电视机房6.监控中心.7.所有冷菜间,巧克力房,裱花间.8.垃圾房二、供电及照明系统1、系统供电:最少两路电源输入; 每一路能带所有负荷.2、变压器选型:至少有20%备用容量3、无功补偿:补偿容量使功率因数cosΦ≥0.95。

工程施工通讯设施一、引言随着科技的不断进步和智能化的发展，工程施工通讯设施在建筑工地中变得越来越重要。

工程施工通讯设施是指用于工程施工现场的通讯设备和设施，其作用是为工程施工提供必要的通讯条件和支持。

当前，随着工程施工项目规模的增大和建设周期的缩短，工程施工通讯设施在施工现场的作用愈发凸显。

下面将重点介绍工程施工通讯设施的类型、功能及其在施工过程中的应用。

二、工程施工通讯设施的类型根据不同的通讯需求和使用环境，工程施工通讯设施可以分为有线通讯设施和无线通讯设施两大类。

有线通讯设施主要包括电话线路、网络线路、视频线路等，在建筑工地中应用广泛。

有线通讯设施通过电缆连接，传输速度快，信号稳定，且不易受外界干扰，适用于对通讯质量要求较高的场合。

在建筑工地中，有线通讯设施通常用于提供电话通讯、互联网接入、视频监控等功能。

无线通讯设施是指通过无线传输技术实现通讯的设施，主要包括无线对讲系统、无线网络、无线视频传输等。

无线通讯设施具有灵活性高、安装方便、覆盖范围广等优点，在建筑工地中应用较为广泛。

无线通讯设施可以方便地布设在建筑工地的各个角落，为施工人员提供即时的通讯和信息交流。

三、工程施工通讯设施的功能1. 实时通讯功能：工程施工通讯设施可以实现施工现场内外的人员之间的及时通讯，方便施工管理人员与施工人员之间的沟通和协调。

2. 数据传输功能：工程施工通讯设施可以实现各种数据的传输和共享，包括施工图纸、工程资料、施工进度等信息。

3. 视频监控功能：工程施工通讯设施可以实现建筑工地的实时视频监控，帮助监理人员随时随地监控施工现场的情况，确保施工安全。

4. 系统集成功能：工程施工通讯设施还可以实现多种通讯设备和系统的集成，包括电话系统、对讲系统、网络系统、视频系统等，提高工程施工的效率和管理水平。

四、工程施工通讯设施的应用1. 施工现场通讯网络建设：在施工现场建设专业通讯网络，包括有线网络和无线网络，为施工人员提供稳定高效的通讯支持。

第1章通信系统10.1 概述1）对于本技术规格书要求,承包人应逐项做出实质性响应，对于功能要求条款，应给出简要的实现方式或解决方案，对于技术规格条款，应给出实际具体指标。

如有与标书指标不同之处要做出详细说明。

2）无论本技术要求书有无明确规定，承包人都有责任使本工程的系统功能与管理能力最大限度满足发包人对通信系统使用功能的需要，符合现行ITU标准。

3）承包人所推荐的各系统设备的性能及特性应符合信息产业部及国家无线电委员会的现行及最新标准及GMDSS及ITU-R标准。

4）承包人应分别列出各系统设备的主要项目清单,包括主设备、辅助设备、安装材料等。

5）承包人提供的各系统设备应该是一个完整的系统，即除了必要的主设备外，必须的辅助设备，包括各种相关的接口、各种软件、直流电源设备、配线设备、内部连接线缆及插接头单元、安装工具也应提供。

6）承包人所提供的主设备的处理能力计算应满足最终容量需求，将来扩容时可以不增加处理器的硬件。

7）承包人的责任：承包人应负责系统设备的供货、安装指导、测试、开通、并负责机房及接地等辅助设施的施工，对发包人技术人员的培训。

8）承包人的技术建议书应包括下列内容（各单项设备分别单列）（1）对技术规格书内容的逐项答复。

（2）各单项系统设备的详细介绍。

（3）设备计算及设备数量表。

（4）硬件描述，包括：功能、指标、系统原理，系统结构、电路连接图、错误的判断和恢复等。

（5）软件描述，包括：功能、开发工具、运行方法等。

（6）接口描述，包括：接口类型、电气特性、信令、数据格式等。

（7）完整的系统装配图，包括设备尺寸、设备重量、相关接口、安装位置及空间、线缆走向等。

（8）机房设备布置图及联网方式图。

（9）辅助设备的介绍。

（10）其它技术资料。

（11）系统设备介绍和其它技术资料中至少应包括。

a.系统主体结构。

b.系统设备性能。

c.信号及信令方式。

d.软件系统。

e.操作与维护。

f.软硬件可靠性、MTBF及计算方法。

无线对讲系统设计方案1系统概述无线信号覆盖系统作为移动通信的设备之一，其最大的特点就是系统主要用来解决大型建筑物内部的信号盲区，通过覆盖使信号在有关空间区域内有效，使客户不在受建筑物空间和屏蔽束缚，实现在有效域内的工作协调和指挥调度需求。

由于中西医结合医院建筑物的金属屏蔽以及面积较大，无线电对讲机功率有限，无法满足所有楼层的信号覆盖，所以安全保卫工作无法保证。

应付突发性事件的处理，都离不开快速反应的无线电对讲调度联系。

简单的对讲机通讯远远不能满足管理工作的需要，必须要进一步完善和改造，满足随叫随通，大范围和地下室联系均有保障的通话效果。

因此必须建立一套数字无线对讲覆盖系统，保证无线信号覆盖率达到95%以上。

2技术分析本次为医院设计了一套数字中继站覆盖无线通讯的解决方案。

它在产品性能、通信效率和价值体现方面再创新高。

MOTOTRBO数字无线通讯系统在优质通信的基础上提供更强大的功能。

带来通讯量的提升，频率的有效利用以及综合的数据通信和强大的语音通信。

1）频率选择：考虑到医院结构所要覆盖区域的特殊性，应选用130-170MHZ或400-430MHZ 频段，因为该频段的电波传播有一定的绕射性，并且该频段的抗干扰性较好。

同时该频段也符合国家相关规定。

2）技术指标：无线对讲的呼损率＜2％；无线对讲的接通率＞98％；无线对讲覆盖区内可接通率：要求在无线对讲覆盖区内的95％位置无盲区覆盖，对讲机所用信道根据客户要求；室内无线对讲覆盖的边缘场强：≥-85dBm，地下室及电梯≥-95dBm；外泄电平（建筑物50 米左右）＜-105dBm；覆盖区与周围各建筑内对讲机系统之间无互相干扰。

3.设计要求为建立较完美的无线覆盖系统，在设计时既要兼顾边缘场强的计算，保证天线末端及手持对讲机接收端达到指定的db数值，同时无线对讲覆盖系统必须对外界的干扰小，并且不易受到其他同类设备的干扰，不仅要考虑通信的覆盖范围，同时要达到客户的指定覆盖要求，必须依靠更合理的设计来避免对讲机的信号在传输过程中所经受及产生的各种问题。

电梯五方对讲无线方案一、背景分析随着城市的快速发展，高楼大厦的建设越来越多，电梯的使用率也越来越高。

而电梯作为一种特殊的环境，存在着许多潜在的安全隐患。

因此，电梯需配备一套可靠的通讯系统，以确保乘客在遇到紧急情况时能够迅速得到帮助。

二、需求分析1.多方通话需求：电梯内可能同时存在多个乘客，为了方便各个乘客之间的沟通，需要一套能够实现多方通话的系统。

2.无线通信需求：传统有线通信方式需要铺设大量的电缆，不仅造成安装麻烦，还容易导致电缆损坏，引发电梯系统故障。

因此，无线通信成为了更为可行的选项。

三、方案设计为了满足电梯五方对讲无线通信的需求，可以采用以下的方案设计：1.无线对讲机：每个电梯内配备一台无线对讲机，乘客可以通过对讲机互相通话，方便进行沟通和交流。

无线对讲机可以使用数字通信技术，具备语音清晰、信号稳定等特点。

2.基站设备：每个电梯楼层设立一台基站设备，作为对讲机之间的通信中转站，能够扩大无线信号覆盖范围，确保无线对讲机在电梯全部楼层都能使用。

3.多方通话系统：基站设备通过一套多方通话系统实现多个对讲机之间的同时通话。

系统需要具备以下能力：支持多个对讲机同时通话、实时语音传输、语音质量清晰、低延迟等特点。

4.室外通信：对于在电梯外的人员，也需要一种能够与电梯内通话的方法。

可以在电梯楼层的墙壁上设置一个对讲机接口，外部人员可以通过该接口与电梯内人员进行通话。

5.应急按钮：为了解决紧急情况下的通讯需求，电梯内还需配备应急按钮。

当有人按下应急按钮时，可以自动连接到警报系统，并向相应的管理人员发送报警信息。

四、实施方案1.安装无线对讲机：在每个电梯内安装一台无线对讲机，以供乘客使用。

无线对讲机需要设置密码，保护通话的安全性。

同时，还需关注对讲机的电量管理，避免因电量不足无法正常通话的情况发生。

2.基站设备安装：在每个电梯楼层设立一个基站设备，将无线对讲机的信号转发给其他楼层的对讲机。

基站设备的安装位置需选择在能覆盖整个电梯楼层范围内的位置，同时要注意信号干扰的问题，避免与其他无线设备频段冲突。

智能化设计1 设计依据1.1《智能建筑设计标准》（GB/T50314--2015）；1.2《民用建筑电气设计规范》(JGJ16-2008)；1.3《综合布线系统工程设计规范》（GB50311-2007）；1.4《安全防范工程技术规范》（GB50348-2004）；1.5《视频安防监控系统工程设计规范》（GB50395-2007）；1.6《出入口控制系统工程设计规范》（GB50396-2007）；1.7《入侵报警系统工程设计规范》（GB50394-2007）；1.8《有线电视系统工程技术规范》（GB50200-1994）；1.9《视频显示系统工程技术规范》（GB50464-2008）；1.10《电子信息系统机房设计规范》（GB50174-2008）；1.11《电子信息系统机房施工及验收规范》（GB50462-2008）；1.12《计算机场地技术条件》（GB2887-2000）；1.13《建筑物防雷设计规范》（GB50057-2010）；1.14《建筑物电子信息系统防雷技术规范》（GB50343-2012）；1.15《工程建设标准强制性条文房屋建筑部分》（2009年版）；1.16《建筑工程设计文件编制深度的规定》；1.17《智能建筑工程质量验收标准》（GB50339-2003）；1.18《信息技术互连国际标准》（ISO/IEC11801-95）；1.19《电磁兼容性标准》（IEC 801）；1.20《通信光缆的一般要求》（GB/T7427-87）。

2 设计范围本工程A、B栋建筑为五星级旅游饭店建筑，C、D栋为三星级旅游饭店建筑。

2.1信息设施系统1 信息网络系统2 电话系统3 综合布线系统4 无线对讲中继系统5 有线电视系统6 室内移动通信覆盖系统7 公共广播系统8 酒店会议系统9 信息引导发布系统10 时钟系统（仅A、B栋设置）2.2建筑设备管理系统1 建筑设备自动监控系统（BAS）2 建筑设备能效监控系统3 智能照明控制系统4 客房集中控制系统5 电梯多方通话系统2.3安全技术防范系统1 视频安防监控系统2 入侵报警系统3 出入口控制系统4 电子巡查系统5 安全管理系统2.4智能化集成系统2.4.1酒店信息应用及经营管理系统2.5其它系统1 智能化系统机房工程2 智能化系统的配电、防雷与接地3 信息设施系统3.1信息网络系统1 由于酒店区信息网络有多种使用对象，为保障不同使用功能的信息网络系统的安全，本工程酒店区按不同使用功能独立设置信息网络系统。
