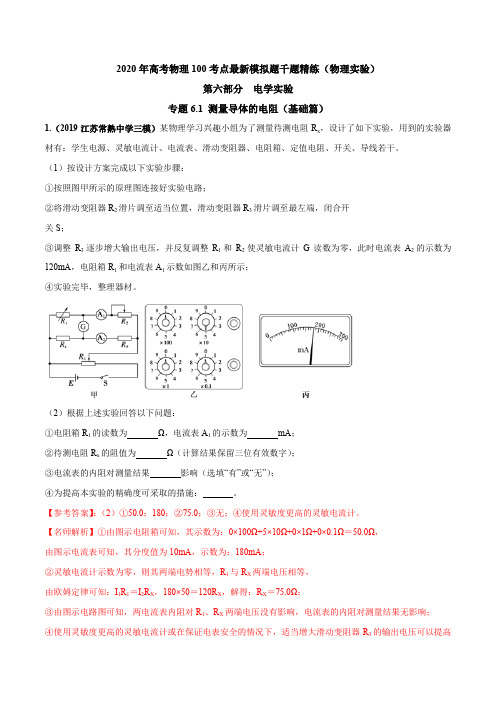

2020年高考物理100考点最新模拟题千题精练（物理实验）第六部分电学实验专题6.1 测量导体的电阻（基础篇）1.（2019江苏常熟中学三模）某物理学习兴趣小组为了测量待测电阻R x，设计了如下实验，用到的实验器材有：学生电源、灵敏电流计、电流表、滑动变阻器、电阻箱、定值电阻、开关、导线若干。
（1）按设计方案完成以下实验步骤：①按照图甲所示的原理图连接好实验电路；②将滑动变阻器R2滑片调至适当位置，滑动变阻器R3滑片调至最左端，闭合开关S；③调整R3逐步增大输出电压，并反复调整R1和R2使灵敏电流计G读数为零，此时电流表A2的示数为120mA，电阻箱R1和电流表A1示数如图乙和丙所示；④实验完毕，整理器材。
（2）根据上述实验回答以下问题：①电阻箱R1的读数为Ω，电流表A1的示数为mA；②待测电阻R x的阻值为Ω（计算结果保留三位有效数字）；③电流表的内阻对测量结果影响（选填“有”或“无”）；④为提高本实验的精确度可采取的措施：。
【参考答案】：（2）①50.0；180；②75.0；③无；④使用灵敏度更高的灵敏电流计。
【名师解析】①由图示电阻箱可知，其示数为：0×100Ω+5×10Ω+0×1Ω+0×0.1Ω＝50.0Ω，由图示电流表可知，其分度值为10mA，示数为：180mA；②灵敏电流计示数为零，则其两端电势相等，R1与R X两端电压相等，由欧姆定律可知：I1R1＝I2R X，180×50＝120R X，解得：R X＝75.0Ω；③由图示电路图可知，两电流表内阻对R1、R X两端电压没有影响，电流表的内阻对测量结果无影响；④使用灵敏度更高的灵敏电流计或在保证电表安全的情况下，适当增大滑动变阻器R3的输出电压可以提高本实验的精确度。
2.(2018·山东枣庄高三模拟)某同学测量直流恒流电源的输出电流I0和定值电阻R x的阻值，电路如图1所示。

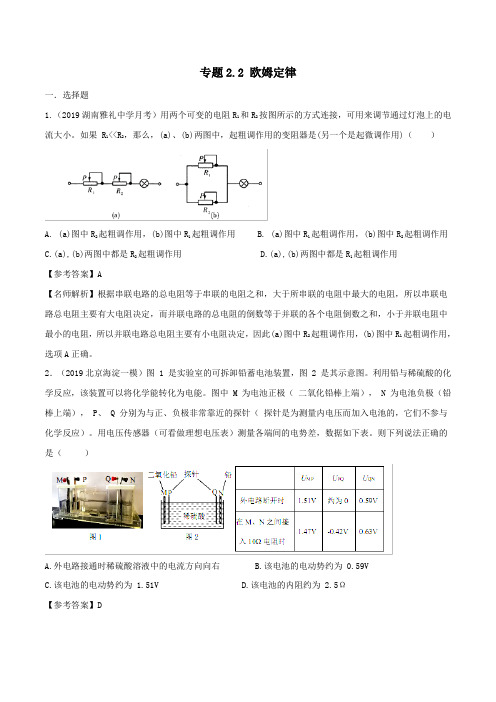

专题2.2 欧姆定律一．选择题1.（2019湖南雅礼中学月考）用两个可变的电阻R1和R2按图所示的方式连接，可用来调节通过灯泡上的电流大小。
如果 R1<<R2，那么，(a)、(b)两图中，起粗调作用的变阻器是(另一个是起微调作用)（）A. (a)图中R2起粗调作用，(b)图中R1起粗调作用B. (a)图中R1起粗调作用，(b)图中R2起粗调作用C.(a),(b)两图中都是R2起粗调作用D.(a),(b)两图中都是R1起粗调作用【参考答案】A【名师解析】根据串联电路的总电阻等于串联的电阻之和，大于所串联的电阻中最大的电阻，所以串联电路总电阻主要有大电阻决定，而并联电路的总电阻的倒数等于并联的各个电阻倒数之和，小于并联电阻中最小的电阻，所以并联电路总电阻主要有小电阻决定，因此(a)图中R2起粗调作用，(b)图中R1起粗调作用，选项A正确。
2．（2019北京海淀一模）图 1 是实验室的可拆卸铅蓄电池装置，图 2 是其示意图。
利用铅与稀硫酸的化学反应，该装置可以将化学能转化为电能。
图中 M 为电池正极（二氧化铅棒上端）， N 为电池负极（铅棒上端）， P、 Q 分别为与正、负极非常靠近的探针（探针是为测量内电压而加入电池的，它们不参与化学反应）。
用电压传感器（可看做理想电压表）测量各端间的电势差，数据如下表。
则下列说法正确的是（）A.外电路接通时稀硫酸溶液中的电流方向向右B.该电池的电动势约为 0.59VC.该电池的电动势约为 1.51VD.该电池的内阻约为 2.5Ω【参考答案】D【名师解析】题述M 为电池正极，外电路接通时稀硫酸溶液中的电流方向为从电源负极到电源正极，向左，选项A 错误；.该电池的电动势约为E=U MN =U MP +U PQ +U QN =1.51V +0+0.59V=2.10V ，选项BC 错误；在MN 之间接入10Ω电阻时，U MN =U MP +U PQ +U QN =1.47V -0.42+0.63V=1.68V ，由MN U R =PQ U r ，解得r=2.5Ω，选项D 正确。
2020年高考物理100考点最新模拟题千题精练（选修3-1）第一部分静电场专题1.12 电容器（基础篇）一．选择题1. （2019广东揭阳市期末）据国外某媒体报道，科学家发明了一种新型超级电容器，能让手机几分钟内充满电，某同学登山时用这种超级电容器给手机充电，下列说法正确的是（）A.充电时，电容器的电容变小B.充电时，电容器存储的电能变小C.充电时，电容器所带的电荷量可能不变D.充电结束后，电容器不带电，电容器的电容为零【参考答案】B【名师解析】电容器的电容是由电容器自身的因素决定的，故充电时，电容器的电容不变，A符合题意；充电时，电容器所带的电荷量减小，存储的电能变小，B符合题意；充电时，手机电能增加，电容器上的电荷量一定减小，C不符合题意；电容器的电容是由电容器自身的因素决定的，故充电结束后，电容器的电容不可能为零；D不符合题意；【温馨提示】充电的时候电容不变，给手机充电，电荷量变小，电容器的电压也变小。
2.（2019浙江嘉兴质检）激光闪光灯的电路原理如图所示，电动势为300V的电源向电容为6000μF的电容器C充电完毕后，通过外加高压击穿“火花间隙”间空气，使电容器一次性向激光闪光灯放电，提供所有能量使闪光灯发出强光，则电容器放电过程释放的电量和通过闪光灯的电流方向为（）A．.1.8C 向左B．.1.8C 向右C．.2×10－5C 向左D．.2×10－5C 向右【参考答案】B【名师解析】电动势为300V的电源向电容为6000F的电容器C充电完毕后，电容器带电量Q=CE=6000×10-6×300C=1.8C。
电容器放电过程释放的电量为Q=1.8C，通过闪光灯的电流方向为向右，选项B正确3.（2019北京东城期末）如图所示是电容式话筒的原理图，膜片与固定电极构成一个电容器，用直流电源供电，当声波使膜片振动时，电容发生变化，电路中形成变化的电流，于是电阻R两端就输出了与声音变化规律相同的电压下列说法正确的是（）A. 电容式话筒是通过改变正对面积来改变电容的B. 电阻R两端电压变化的频率与电流的频率相同C. 当膜片靠近固定电极时，电流从b流向aD. 当膜片靠近固定电极时，电容器处于放电状态【参考答案】B【名师解析】由图可知，电容式话筒是通过改变板间距来改变电容的，故A错误；根据欧姆定律可知，电阻R两端电压变化的频率与电流的频率相同，故B正确；当膜片靠近固定电极时，根据电容的决定式知，电容变大，因始终和电源相连，故U不变，由可知，电量增大，电容器充电，电流由a到b，故CD错误。

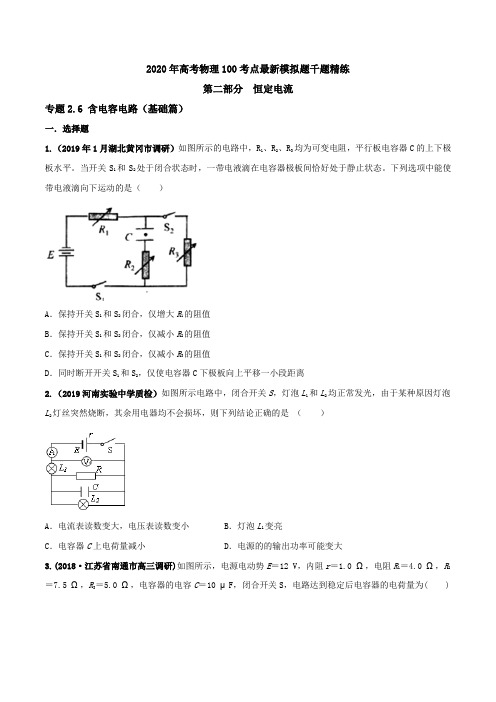

2020年高考物理100考点最新模拟题千题精练第二部分恒定电流专题2.6 含电容电路（基础篇）一．选择题1.（2019年1月湖北黄冈市调研）如图所示的电路中，R1、R2、R3均为可变电阻，平行板电容器C的上下极板水平。
当开关S1和S2处于闭合状态时，一带电液滴在电容器极板间恰好处于静止状态。
下列选项中能使带电液滴向下运动的是（）A．保持开关S1和S2闭合，仅增大R1的阻值B．保持开关S1和S2闭合，仅减小R2的阻值C．保持开关S1和S2闭合，仅减小R3的阻值D．同时断开开关S1和S2，仅使电容器C下极板向上平移一小段距离2.（2019河南实验中学质检）如图所示电路中，闭合开关S，灯泡L1和L2均正常发光，由于某种原因灯泡L2灯丝突然烧断，其余用电器均不会损坏，则下列结论正确的是（）A．电流表读数变大，电压表读数变小 B．灯泡L1变亮C．电容器C上电荷量减小 D．电源的的输出功率可能变大3.(2018·江苏省南通市高三调研)如图所示，电源电动势E＝12 V，内阻r＝1.0 Ω，电阻R1＝4.0 Ω，R2＝7.5 Ω，R3＝5.0 Ω，电容器的电容C＝10 μF，闭合开关S，电路达到稳定后电容器的电荷量为( )A.4.5×10－5 CB.6.0×10－5 CC.7.5×10－5 CD.1.2×10－4C 4.（2017广州模拟）阻值均为R 的四个电阻、电容为C 的电容器及电动势为E 的电源（不计内阻）连接成如图所示的电路。
开关K 闭合且电路稳定时，以下说法正确的是（ ）A ．电容器两板间电压为3E B ．电容器极板上的电荷量为52CE C ．减小电容器两极板正对面积，极板上的电荷量减小D ．减小电容器两极板间的距离，稳定后两板间电压比原来的更小5.（2015·山东质检）如图所示，R 1、R 2、R 3、R 4均为可变电阻，C 1、C 2均为电容器，电源的电动势为E, 内阻r ≠0.若改变四个电阻中的一个阻值，则( )A ．减小R 1，C 1、C 2所带的电荷量都增加B ．增大R 2，C 1、C 2所带的电荷量都增加C ．增大R 3，C 1、C 2所带的电荷量都增加D ．减小R 4，C 1、C 2所带的电荷量都增加6.(2016·陕西西安一中模拟)(多选)如图所示，I 为电流表示数，U 为电压表示数，P 为定值电阻R 2消耗的功率，Q 为电容器C 所带的电荷量，W 为电源通过电荷量q 时电源做的功。
2020年高考物理100考点最新模拟题千题精练第一部分 直线运动 八．道路安全问题一．选择题1．货车和客车在公路上同一车道行驶，客车在前，货车在后，突然出现紧急情况，两车同时刹车，刚开始刹车时两车相距30m ，刹车过程中两车的v -t 图像如图所示，则下列判断正确的是( )A. 在t=10s 时刻两车发生追尾事故B. 在t=10s 时刻之前两车发生追尾事故C.两车不会追尾，在t=10s 时刻两车相距距离为50mD. 两车会在客车停止之后发生追尾事故 【参考答案】 D【名师解析】由题可知，客车在前，货车在后，且t=10s 之前，v v >货客 故t=10s 时，两者相距最远。
这10s 内货车的位移(2030)10m=250m 2x +⨯=货；客车的位移(2040)10m=300m 2x +⨯=客；最远距离为300m-250m+30m=80m ，故A 、B 、C 错误；当t=20s 客车停下来时，根据对称性可知，此时两车的距离与t=0时的距离相同，不会追尾，由图可知刹车后，货车的位移3030m=450m 2x ⨯'=货；客车的位移2040m=400m 2x ⨯'=客；050m 30m x x x ''-=>=货客，所以会发生追尾，故D 正确；2.．酒后驾驶存在许多安全隐患，原因在于酒后驾驶员的反应时间变长．反应时间是指驾驶员发现情况到采取制动的时间．表中思考距离是指驾驶员从发现情况到采取制动的时间内汽车行驶的距离；制动距离是指驾驶员从发现情况到汽车停止行驶的距离(假设汽车制动时的加速度大小不变).分析上表可知，下列说法正确的是( ) A ．驾驶员酒后反应时间比正常情况下多0.5 sB ．当汽车以20 m/s 的速度行驶时，发现前方40 m 处有险情，酒后驾驶不能安全停车C ．汽车以15 m/s 的速度行驶时，汽车制动的加速度大小为10 m/s 2D ．表中x 为66.7 【参考答案】ABD【名师解析】反应时间内汽车做匀速运动，故从表中数据得到，多出的反应时间为Δt ＝Δx v ＝15－7.515 s ＝0.5 s ，故A 正确；当汽车以20 m/s 的速度行驶时，发现前方40 m 处有险情，酒后驾驶的制动距离为46.7 m ，大于40 m ，故不能安全停车，故B 正确；汽车制动时，加速度大小为a ＝v 22x ＝1522×30－15 m/s 2＝7.5 m/s 2，故C 错误；此时思考距离增加Δx ＝25 m －12.5 m ＝12.5 m ，故x ＝54.2 m ＋12.5 m ＝66.7 m ，故D 正确． 二、计算题1.(2019辽宁沈阳质检)有些国家的交通管理部门为了交通安全,特别制定了死亡加速度为500g(g=10 m/s 2),以醒世人,意思是如果行车加速度超过此值,将有生命危险。
2020年高考物理100考点最新模拟题千题精练第六部分机械能专题6.18与摩擦生热相关的功能问题一．选择题1．（2019山东济南期末）用两块材料相同的木板与竖直墙面搭成两个斜面1和2，斜面有相同的高和不同的底边，如图所示。
一个小物块分别从两个斜面顶端释放，并沿斜面下滑到底端。
对这两个过程，下列说法正确的是（）A．沿着1和2下滑到底端时，物块的速度大小相等B．物块下滑到底端时，速度大小与其质量无关C．物块沿着1下滑到底端的过程，产生的热量更多D．物块下滑到底端的过程中，产生的热量与其质量无关【思路分析】本题应根据动能定理求解，只要正确对物体受力分析，分别求出各力做功的代数和，即可比较速度的大小。
【名师解析】对物块从高为h的斜面上由静止滑到底端时，根据动能定理有：mgh﹣W f＝mv2…①其中W f为物块克服摩擦力做的功，因滑动摩擦力为：f＝μN＝μmgcosθ所以物块克服摩擦力做的功为：W f＝fL＝μmgcosθ×L＝μmgLcosθ＝μmgL底…②由图可知，Lcosθ为斜面底边长，可见，物体从斜面顶端下滑到底端时，克服摩擦力做功与斜面底端长度L底成正比。
沿着1和2下滑到底端时，重力做功相同，而沿2物体克服摩擦力做功小于沿1克服摩擦力做功，则由①式得知，沿着2下滑到底端时物块的速度大于沿1下滑到底端时速度，故A 错误；①②联立解得：，故物块下滑到底端时，速度大小与其质量无关，故B 正确； 沿1时克服摩擦力做的功最多，物体的机械能损失最大，产生的热量多。
故C 正确；根据功能关系得：产生的热量等于克服摩擦力做功，即为：Q ＝W f ＝fL ＝μmgcosθ×L ＝μmgLcosθ＝μmgL 底与质量有关，故D 错误；【参考答案】BC 。
【名师点评】本题考查动能定理的应用，通过本题求克服摩擦力做功可推得一个重要的结论：物体从斜面下滑到底端的过程中，克服摩擦力做的功与沿水平面滑动与斜面底端相同距离时克服摩擦力做的功相同。
2020年高考物理100考点最新模拟题千题精练（物理实验）物理力学实验专题7.23 近三年高考真题精选精练（基础篇）1.(2017·全国理综I卷·22)某探究小组为了研究小车在桌面上的直线运动，用自制“滴水计时器”计量时间。
实验前，将该计时器固定在小车旁，如图（a）所示。
实验时，保持桌面水平，用手轻推一下小车。
在小车运动过程中，滴水计时器等时间间隔地滴下小水滴，图（b）记录了桌面上连续的6个水滴的位置。
（已知滴水计时器每30s内共滴下46个小水滴）（1）由图（b）可知，小车在桌面上是__________（填“从右向左”或“从左向右”）运动的。
（2）该小组同学根据图（b）的数据判断出小车做匀变速运动。
小车运动到图（b）中的A点位置时速度大小为_____m/s，加速度大小为_____m/s2（结果均保留2位有效数字）【参考答案】（1）从右向左（1分）（2）0.19 （2分）0.037（2分）【命题意图】本题主要考查匀变速直线运动的研究及其相关的知识点，意在考查考生灵活运用教材上研究匀变速直线运动相关实验知识的能力。
【解题思路】（1）由于水平桌面上小车运动时必然受到阻力作用，一定做匀减速直线运动，所以由图（b）可知，小车在桌面上是从右向左运动的。
（2）根据题述滴水计时器每30s内共滴下46个小水滴，共有45个时间间隔，其滴水的时间间隔为T=3045s=2/3s。
根据做匀变速直线运动的物体在一段时间内的平均速度等于在中间时刻的瞬时速度，可得小车运动到图（b）中的A点位置时速度大小为v A=0.1170.1332Tm/s=0.19m/s。
由△x=aT2和逐差法可得，小车运动的加速度大小为a=0.037m/s2。
2．（2017年4月浙江选考）(5分)在“研究平抛运动”实验中，(1)图是横挡条卡住平拋小球，用铅笔标注小球最高点，确定平抛运动轨迹的方法，坐标原点应选小球在斜槽末端点时的_______。
2020年高考物理100考点最新模拟题千题精练（物理实验）第十三部分 电学实验专题6.4 测量导体的电阻率（提高篇）1.（2019沈阳三模）在市场上销售的铜质电线电缆产品中，部分存在导体电阻不合格问题，质检部门检验发现，一种是铜材质量不合格，使用了再生铜或含杂质较多的铜；再一种就是铜材质量合格，但横截面积较小。
质检组查阅到：常温下，纯铜的电阻率约为m 1075.18-⋅Ω⨯。
为检测一捆铜电线的电阻率是否合格，现取一段铜电线测量其电阻率，实验室现有的器材如下： A ．电源(电动势约为1.5V ，内阻不计)；B ．待测铜电线(长度150m ，横截面积约1mm 2)；C ．一电流表A 1(量程150mA ，内阻r 1约为2Ω)：D ．电流表A 2(量程100mA ，内阻r 1=3Ω)；E ．滑动变阻器R 1(0～20Ω，额定电流0.2A)；F ．开关、导线若干。
（1）小组成员先用螺旋测微器测量该铜电线的直径d ，如图（a ）所示，则d=_______mm 。
（2）小组设计的测量电路如图（b ）所示，则P 是_______，N 是_______ (填对应器材符号)，通过实验作出的图象如图(c)所示。
（3）由图(b)电路测得的铜电线的电阻，其测量值比真实值_______ (选填“偏大”、“不变”或“偏小”)。
（4）由图（c ）求得这捆铜电线的电阻率ρ=____________(结果保留三位有效数字)从铜电线自身角度，你认为电阻率大的可能原因是_______________________________。
2.（2019成都高新区模拟）某同学在一次“测量金属的电阻率”的实验中，用米尺测出接入电路部分的金属丝长度为l ＝0.720m ，用螺旋测微器测出金属丝直径（刻度位置如图所示），用伏安法测出金属丝的电阻（阻值大约为5Ω），然后计算出该金属材料的电阻率。
在用伏安法测定金属丝的电阻时，除被测金属丝外，还有如下实验器材：A．直流电源（输出电压为3V）B．电流表A（量程0～0.6A，内阻约0.125Ω）C．电压表V（量程0～3V，内阻3kΩ）D．滑动变阻器（最大阻值20Ω）E．开关、导线等（1）从图中读出金属丝的直径为mm。
2020年高考物理100考点最新模拟题千题精练（物理实验）第六部分电学实验专题6.2 测量导体的电阻（提高篇）1.（2019广东惠州第三次调研）欲测量某种材料的电阻率ρ。
现提供以下实验器材A．20分度的游标卡尺；B．螺旋测微器；C．电流表A1（量程50mA，内阻r1=100Ω）；D．电流表A2（量程100 mA，内阻r2约为40 Ω）；E．滑动变阻器R1（0～10 Ω，额定电流2 A）；F．直流电源E（电动势为3 V，内阻很小）；G．导电材料R2（长约为5 cm，电阻约为100 Ω）；H．开关一只，导线若干。
回答下列问题：（1）用游标卡尺测得该样品的长度如图所示，其示数L =________cm，用螺旋测微器测得该样品的外直径如图所示，其示数D =________mm。
（2）为尽可能精确地测量该样品电阻率ρ，某小组设计了如下甲、乙两种实验方案的电路中应选图。
（3）某次实验中电流表A1和电流表A2的示数分别为I1和I2,用所测得的物理量符号和已知的物理量的符号表示这种材料的电阻率为ρ=。
【参考答案】．（9分）（1）5.015（2分）4.700（2分）（2）乙（2分）（3）21121π4()I r DI I L-（3分）【命题意图】本题考查电阻率测量实验、游标卡尺和螺旋测微器读数、电阻定律、欧姆定律。
【解题思路】（1）根据游标卡尺读数规则，该样品的长度L =5cm+3×0.05mm=5.015cm，根据螺旋测微器读数规则，该样品的外直径D =4.5mm+0.200mm=4.700mm。
（2）由于题述器材中没有电压表，可以采用内阻已知的电流表A1作为电压表，又因为导电材料R2的电阻约为100 Ω，而滑动变阻器R1的阻值范围为0～10 Ω，所以采用滑动变阻器的分压接法，所以实验电路采用图乙。
（3）导电材料R2两端电压U=I1r1，通过的电流I= I2-I1,由欧姆定律导电材料R2=U/I，由电阻定律R2=ρL/S，S=14πD2，联立解得ρ=21121π4()I r DI I L-。
2．(9分) （2019成都三模）(1)某同学用多用电表欧姆挡粗测一电阻Rx的阻值。
选择“×1”挡时，指针指示如图甲所示，则示数为____Ω。
（取一位有效数字）(2)为精确的测量Rx的阻值，现取来两节干电池（总电动势为3V，总内阻为0.4 Ω）、开关和若干导线及下列器材：A．电压表(0～3 V，内阻约10kΩ)B ．电流表(0～0.6 A ，内阻很小，可不计)C ．电流表(0～3 A ，内阻很小，可不计)D ．滑动变阻器(0～5 Ω，额定电流为0.5 A)E ．滑动变阻器(0～10 Ω，额定电流为1 A) (i)电流表应选____；（填序号字母）(ii)要求滑动变阻器分压连接，滑动变阻器应选____；（填序号字母）(iii)实验中该同学的实物连线如图乙所示，其中有一处不妥，不妥处为____ 。
（填①至⑧的序号） (3)该同学将(2)中的错误纠正并测出Rx 的阻值后，又进行了以下实验：将导线③连接在电池负极的一端改为连接在开关的右端，闭合开关，当滑片P 移到某位置c （图乙中未标出）时，读出电压表示数为2.2V ，电流表示数为0.4 A ，则变阻器的ca 与cb 段的电阻之比R ca ∶R c =____。
【参考答案】（1）6Ω （2）（i ）B （ii ）E （iii ）○7（3）1∶4或4∶1 【命题意图】本题考查电阻的测量、仪器选择、多用电表读数、欧姆定律、并联电路及其相关知识点。
【实验攻略】（1）按照多用电表欧姆档读数规则，测量电阻时按照刻度盘上部的刻度读数。
（2）根据题目给出的实验仪器规格和实验要求选择实验器材，并指出实物连线的不妥之处。
（3）利用闭合电路欧姆定律先得出滑动变阻器两端电压，利用欧姆定律得出电阻值，然后分析电路，得出R ca 与R cb 并联电阻值，解得滑动变阻器两段电阻的比值。
【解题思路】（1）根据多用电表欧姆档读数规则，图甲的示数为6×1Ω=6Ω。
（2）（i ）由欧姆定律可估算出待测电阻中电流最大约为0.5A ，因此电流表应该选择量程0~0.6A 的B 。
（ii ）要求滑动变阻器分压连接，由于若选择（0~5Ω，额定电流为0.5A ）滑动变阻器，则滑动变阻器中电流将达到I=E/R=0.6A ，超过其额定电流0.5A ，所以应该选择（0~10Ω，额定电流为1.0A ）滑动变阻器E 。
（iii ）由于题目给的电流表内阻可忽略，电压表内阻不是无限大，虽然待测电阻阻值只有几Ω，也应该设计成电流表内接电路，导线○7一端接电压表﹢接线柱，另一端应该接电流表+接线柱（或滑动变阻器的上方接线柱），所以不妥处为○7. （3）将导线○3连接在电池负极的一端改为连接在开关的右端，滑动变阻器为限流接法，电压表示数为2.2V ，电流表示数为0.4A ，滑动变阻器接入电路部分电阻的两端电压为U=E -2.2V-Ir =3V-2.2V-0.4×0.4V=0.64V ，滑动变阻器接入电路部分电阻R =U/I=1.6Ω，即R 为R ca 与R cb 并联电阻值，由R=ca cbca cbR R R R ，R ca +R c =10Ω，联立解得：R ca ∶R c =1∶4,。
3.（2019广东肇庆二模）为了测定电阻的阻值，实验室提供下列器材：待测电阻R （阻值约100 Ω）、滑动变阻器R 1(0～100 Ω）、滑动变阻器R 2（0～10 Ω）、电阻箱R 0(0～9 999.9 Ω）、理想电流表A （量程50mA ）、直流电源E （3 V ，内阻忽略）、导线若干、开关若干．（1）甲同学设计如上图（a ）所示的电路进行实验． ①请在图（b ）中用笔画线代替导线，完成实物电路的连接． ②滑动变阻器应选________（选填字母代号即可）．③实验操作时，先将滑动变阻器的滑动触头移到最________（选填“左”或“右”）端，再接通开关S ；保持S 2断开，闭合S 1，调节滑动变阻器使电流表指针偏转至某一位置，并记下电流I 1.④断开S 1，保持滑动变阻器阻值不变，调整电阻箱R 0阻值在100 Ω左右，再闭合S 2，调节R 0阻值使得电流表读数为________时，R 0的读数即为电阻的阻值．（2）乙同学利用电路（c ）进行实验，改变电阻箱R 0的值，读出电流表相应的电流I ，由测得的数据作出1I －R 0图线如图（d ）所示，图线纵轴截距为m ，斜率为k ，则电阻的阻值为________(用m 、k 表示）． （3）若电源内阻是不可忽略的，则上述电路（a ）和（c ），哪种方案测电阻更好________？原因是____________. 【参考答案】．（10分）（1）①如图所示（2分）② R 2（1分） ③左（1分）AS 1S 2 S ERR 0 （a ）AS （c ）R 0（d ）IR 0O（b ）④I 1（1分） （2）mk （2分）（3）（a ）（1分） 此方案不受电源内阻的影响（2分） 【名师解析】：（1）②因为滑动变阻器采用分压式接法时，阻值越小调节越方便，所以变阻器应选R 2； ③实验操作时，应将变阻器的滑动触头置于输出电压最小的最左端；④根据欧姆定律，若两次保持回路中电流表读数不变，则根据电路结构可知，回路中总电阻也应该相等，结合回路中的电阻计算，可知R 0的读数即为电阻的阻值． （2）根据闭合电路欧姆定律应有：E ＝I (R ＋R 0) 解得：1I ＝R E ＋R 0E结合数学知识可知m ＝R E ，k ＝1E 解得：E ＝1k ，R ＝Em ＝mk（3）若电源内阻是不可忽略的，则电路(a)好，因为电源内阻对电路(a)测电阻没有影响．4.(2017黄冈质检)某同学用如图（a ）所示的实验电路来测量未知电阻R x 的阻值．将电阻箱接入a 、b 之间，闭合电键S ，适当调节滑动变阻器R ′后保持滑片位置不变，改变电阻箱的阻值R ，得到多组电压表的示数U 与R 的数据，并绘出的U －R 图象如图（b ）所示．（1）请用笔画线代替导线，根据电路图在图（c ）中画出缺少的两根导线．（2）用待测电阻R x 替换电阻箱，读得电压表示数为5.0V ，利用图（b ）中的U －R 图象可得R x ＝ Ω.（保留两位有效数字）．（3）使用较长时间后，电源的电动势可认为不变，但其内阻增大，若仍使用该装置和图（b ）中的U －R 图象来测定某一电阻，则测定结果将（选填“偏大”、“偏小”或“不变”）．若仍想使用该电路和（b）中测绘的U－R关系图像测量电阻，则需对电路进行简单修正：将电阻箱的阻值调到10Ω，并接入a、b之间，调整滑动变阻器滑片的位置，使电压表示数为V，之后保持滑动变阻器阻值不变，即可用原来的方法继续测量电阻．【参考答案】（1）见右图（2分）（2）25 （3分）（3）偏小，4.0 （每空2分）【名师解析】（1）根据图（a）所示的原理电路，可在图（c）中画出缺少的两根导线．（2）根据图（b）中的U－R图象，过纵轴上电压等于5V的点做横轴的平行线，与U－R图象的交点的横坐标对应的值即为R x 的阻值，可得R x＝25Ω.（3）使用较长时间后，电源的电动势可认为不变，但其内阻增大，图（a）中电压表读数减小，若仍使用该装置和图（b）中的U－R图象来测定某一电阻，则测定结果将偏小。
若仍想使用该电路和图（b）中测绘的U－R关系图像测量电阻，则需对电路进行简单修正：将电阻箱的阻值调到10Ω，并接入a、b之间，图（b）中测绘的U－R关系图像对应的电压为4V，调整滑动变阻器滑片的位置，使电压表示数为4V，之后保持滑动变阻器阻值不变，即可用原来的方法继续测量电阻．5．(2016·广东四校联考)(9分)图甲是测量电阻R x的原理图，电流表量程选0.6 A，标有长度刻度的均匀电阻丝ab的总电阻为5 Ω，总长为50.0 cm。
图甲(1)根据原理图连接图乙的实物图。
图乙(2)如图甲所示，合上S 1前，应将滑片P 置于________(填“d ”或“e ”)端。
(3)断开S 2，合上S 1，调节滑动变阻器的滑片P ，使电流表A 1的示数为0.50 A 时，单位长度电阻丝的电压u ＝________V/m 。
(4)保持S 1闭合，合上S 2；滑动c 改变ac 的长度L ，同时调节滑动变阻器的滑片P ，使电流表A 1的示数为0.50 A ；①若电流表内阻不计，c 点在ab 的中点时，电流表A 2的示数为0.50 A ，则R x ＝________；②若电流表的内阻不能忽略，测量多组L 和I 2值，描出L 与I 2的图线如图丙所示所示，从实验原理角度说明图线不过原点的原因是________________________________________________________________________；若L －I 2图线斜率为k ，电流表A 1和A 2的内阻均为R A ，则电阻R x ＝________(用“u 、R A 、k ”表示)。
