酒店暖通工程设计方案一、设计概述1.1 项目背景本项目定位为豪华型酒店,位于城市中心繁华地带,总建筑面积约为5万平方米,共设有客房、餐饮、会议、商务等功能区域,总客房数量约为300间。
酒店将引入国际知名酒店管理品牌进行经营,并努力成为当地的旅游商务重要目的地。
1.2 设计目标本项目的暖通工程设计方案旨在保证酒店内部空气质量良好、室内温度适宜、节能降耗、设备运行稳定可靠,并且能够满足豪华酒店的高品质服务需求。
1.3 设计原则本项目暖通工程设计方案遵循绿色环保、节能降耗、设备稳定和舒适度优先的原则,同时兼顾酒店的使用需求和经济效益。
二、设计依据2.1 相关标准和规范本项目的暖通工程设计应符合国家《建筑节能标准》(GB 50189-2019)、《建筑节能设计标准》(GB 50189-2015)、《建筑节能工程施工规范》(GB 50190-2019)等相关标准和规范。
2.2 设计要求本项目的暖通工程设计应满足建筑空调系统的设计、供热设备的选型与设计、设备间隔与位置、风管连接、室内环境控制系统的设计等方面的要求。
2.3 设计特点本项目的暖通工程设计应考虑到酒店不同功能区域的使用需求,比如客房、餐饮、会议室等不同区域的人员密集程度、使用时间长短、温度要求等。
三、设计方案3.1 供暖系统设计本项目的供暖系统采用地源热泵技术,通过地下地热的稳定温度进行供暖。
地源热泵系统具有稳定、高效的供暖效果,且具有可再生、环保的特点。
在设计过程中,应考虑地热水的回收再利用,以实现绿色低碳的节能目标。
3.2 中央空调设计酒店的中央空调系统采用VRF多联机组设计,通过风管将冷热空气分布到各个区域。
为满足酒店不同功能区域的使用需求,应通过对空调系统的设计和布局优化,确保不同区域的温度、湿度和新风量均可满足空气质量要求。
3.3 室内环境控制设计为了保证酒店室内空气质量良好,应使用高效的新风系统进行通风换气,并针对酒店不同功能区域的特点进行室内环境控制系统的设计。
无锡某酒店空调设计方案概况本工程为是无锡某五星级酒店,地下室为汽车库、设备用房、室内游泳池及部分餐饮用房,地上二十三层,三层裙房为大堂、餐厅、会议室、娱乐等,标准层为客房。
建筑面积57658平方米,建筑高度92.4米。
室内外空气温湿度参数无锡市室外气象参数(参照武进地区)夏季室外干球温度:34.6℃; 夏季湿球温度:28.6℃;冬季室外干球温度:-5℃; 冬季相对湿度:75%。
空调房间计算温度空调形式根据旅游业国家标准,五星级酒店设中央空调系统。
空调主机形式因酒店所在地有城市热力管网,业主要求空调冷源采用蒸汽双效型溴化锂冷水机组,空调热源采用蒸汽直接加热形式。
冷冻机房设计1、中央空调冷热负荷计算:按照国家规范要求进行空调系统冷热负荷计算,其结果为:空调冷负荷为:6675Kw,空调冷指标为115W/m2,空调热负荷为:5400Kw,空调热指标为93 W/m2。
2、空调冷源采用SXZ6-233DH2型蒸汽双效型溴化锂冷水机组三台,单台标准制冷量为2330 Kw,机组蒸汽工作压力为0.6MPa,单位制冷量蒸汽耗量为1.07Kg/(Kw.h);空调热源采用ALS(W)-M15-M-KT型板式换热机组一台(其包括板式换热器及热水循环泵),蒸汽工作压力为0.4 MPa,热交换效率为98%。
3、中央空调系统配KQW200/370-75/4型冷冻水泵四台(三用一备),其输送能效ER=0.0240,板式换热机组内热水泵的ER=0.00432。
4、冷冻水泵与溴化锂冷水机组为一一对应连接,且对水泵而言为吸入式,备用水泵可分别代替任一台正常运行水泵。
5、冷冻机房内设分、集水器各一只,其各分支管回路按酒店各使用功能进行设置,从而达到了空调集中管理的目的。
6、冷冻机房冷却水系统:冷却水泵型号为KQW300/450-75/6型冷冻水泵四台(三用一备),其与溴化锂冷水机组采用总管制连接。
三层裙房屋面上设AV-400型低噪音单面进风横流式冷却塔六台。

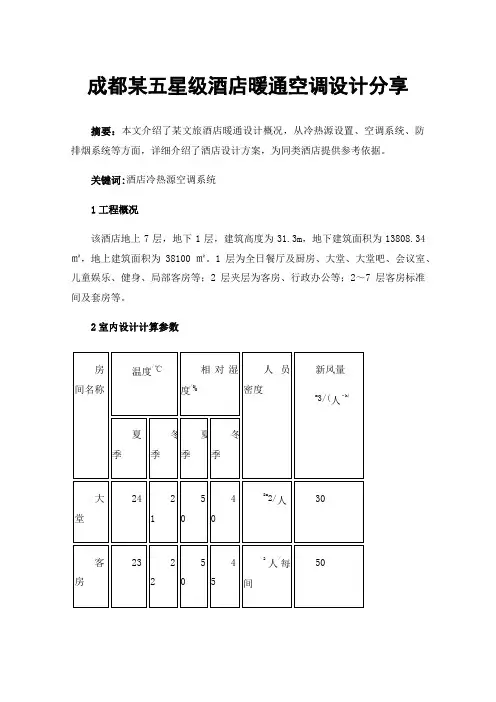

成都某五星级酒店暖通空调设计分享摘要:本文介绍了某文旅酒店暖通设计概况,从冷热源设置、空调系统、防排烟系统等方面,详细介绍了酒店设计方案,为同类酒店提供参考依据。
关键词:酒店冷热源空调系统1工程概况该酒店地上7层,地下1层,建筑高度为31.3m,地下建筑面积为13808.34㎡,地上建筑面积为38100㎡。
1层为全日餐厅及厨房、大堂、大堂吧、会议室、儿童娱乐、健身、局部客房等;2层夹层为客房、行政办公等;2~7层客房标准间及套房等。
2室内设计计算参数表1室内设计计算参数3冷热源逐项冷负荷计算,计算总冷负荷为4815kW,建筑面积(含地下)冷指标为:92W/m2;空调系统计算总热负荷为3385kW,建筑面积(含地下)热指标为:65W/m2。
生活热水预留热负荷为1300kw,地暖113kw。
设两台1934W(550RT)的离心式冷水机组和一台1018kW(289RT)的螺杆式冷水机组供夏季空调系统使用,蒸发侧工作压力 1.0Mpa,冷凝侧工作压力1.0MPa。
冷冻站总制冷量为:4886W。
冷冻水设计供、回水温度为6/12℃。
冷却水设计供、回水温度为37/32℃。
冷却塔采用方形低噪声式冷却塔,设置于酒店客房屋顶,冷却塔风机设置导风装置。
“免费冷源”a.制冷机房内设置1台不锈钢板式换热器。
冷源侧供/回水温度为8.5/12℃,负荷侧供/回水温度为10/15℃,室外湿球温度4℃。
免费冷负荷按照总冷负荷的20%估算。
板式换热器的换热能力为计算冷负荷的115%。
b.大堂、全日餐厅、特餐及前厅等设置全空气系统的区域,在过渡季期间可调节室外新风量进行免费制冷。
c.根据二次侧水温调节一次侧旁通管上的电动调节阀,满足二次侧设定的供水温度;其他冷源a.采用VRV(或分体空调)作为变配电室、消防控制室、电梯机房、IT机房、设备机房值班室冷热源,其室外机不得安装在后勤走廊内。
b.为满足厨房冷库制冷机的散热需要,在客房屋顶设置了两台闭式冷却塔,一用一备,冷却供回水设计温度为37/32℃。
南京某酒店暖通空调设计宫 莺(南京市建筑设计研究院有限责任公司,江苏 南京 210001)摘 要:以南京某酒店为例,简要介绍了项目的概况,从设计参数、空调冷热源、通风及防排烟等方面阐述了该项目的空调系统设计,并总结了该项目在设计过程中的一些心得体会。
关键词:暖通空调;设计标准;冷热源系统;通风系统;防排烟系统1项目概况该酒店位于南京市高淳区,总建筑面积约47 450 m2,共7层,总高24 m。
地下室为汽车库、设备用房和酒店配套用房,地上1~6层分别为会议、办公、餐饮、娱乐、客房等功能区。
其中涵盖会议、餐饮、娱乐、客房等功能区的酒店业态建筑面积24 366.54 m2,办公区域建筑面积9 414.83 m2。
酒店主要功能业态指标如表1所示。
2设计标准该酒店的室内参数按照《民用建筑供暖通风与空气调节设计规范》(GB 50736—2012)设计。
具体设计参数如表2所示。
3空调设计3.1空调负荷计算该建筑围护结构按65%节能标准设计,采用HDY-SMAD(V1.9.2版)软件对空调系统进行逐项逐时负荷计算。
空调设计计算负荷值如表3所示。
3.2冷热源选型该项目中酒店和办公区域分设冷热源。
(1)酒店区域的冷源为冷水机组,选用3台螺杆式冷水机组,冷量为1 050 kW,冷冻水进/出水温度为12/7 ℃,冷却水进/出水温度为30/35 ℃。
热源为燃气真空锅炉,采用2台燃气冷凝真空热水锅炉,每台制热量为1 000 kW,锅炉进/出水温度为50/60 ℃,供空调热水使用。
此外,洗衣房配备2台蒸汽发生器,蒸发量为1.5 t/h,压力表的额定值为1.0 MPa,效率>92%。
冷冻机房及锅炉房置于地下一层,冷却塔设置在屋面。
(2)办公区域的冷热源采用直接蒸发式一拖多中央空调系统(多联机),室外机置于办公屋面。
新风采用冷剂直接蒸发冷却新风处理机,每层均设置一台新风机组。
电梯机房、弱电机房以及消防控制室采用单元式分体空调器。
五星级酒店暖通专业设计说明暖通专业设计说明对于五星级酒店的设计起着至关重要的作用,它直接影响到酒店内部的室内温度、湿度、空气质量等方面,进而影响到顾客的舒适感受和入住体验。
因此,在设计中需要考虑到以下几个方面。
首先,对于五星级酒店来说,空调系统是最基本也是最重要的设施之一、在设计中需要合理规划空调系统的布置,确保能够在酒店内提供舒适的温度和湿度。
一般来说,酒店大堂、宴会厅、餐厅等公共区域需要采用集中供冷供暖系统,而客房则可以采用分体式空调系统。
此外,还需要考虑到空调系统的噪音控制,避免对住客的生活和休息造成干扰。
其次,暖通专业设计需要合理规划通风系统。
五星级酒店内部人员密集,对于室内空气质量的要求较高。
合理布置通风设备,确保新鲜空气的供应和室内空气的流通是必要的。
通风系统的设计不仅要满足舒适性的要求,还需要考虑到能源的节约和环境的保护。
可以采用新风系统、送风方式等措施来改善室内的通风效果。
再次,暖通专业设计需要考虑到热水供应系统。
五星级酒店对于热水的需求相对较大,因此在设计中需要确保能够稳定、持续地提供热水。
可以采用热水循环系统,将热水从锅炉输送到各个用水点,避免浪费水资源和能源。
同时,还需要考虑到热水的储存和供应设施的安全性和可靠性。
最后,暖通专业设计还需要考虑到灯具和家具的照明和供暖设计。
五星级酒店内部的灯具和家具的选择和布置直接影响到室内的舒适感受和氛围营造。
在设计中需要根据空间的功能需求和风格定位,选择合适的灯具和家具,并合理布置,确保能够提供舒适的光照和供暖效果。
总之,五星级酒店的暖通专业设计需要全面考虑到空调、通风、热水供应和照明供暖等方面的需求,确保能够提供舒适的室内环境和顾客的入住体验。
在设计中需要注意节能环保,合理利用资源,提高设备的使用效率,兼顾经济和环境效益。
同时,还需要根据酒店的具体需求和使用情况,制定合理的调控方案,确保设备的稳定运行和服务质量的提升。

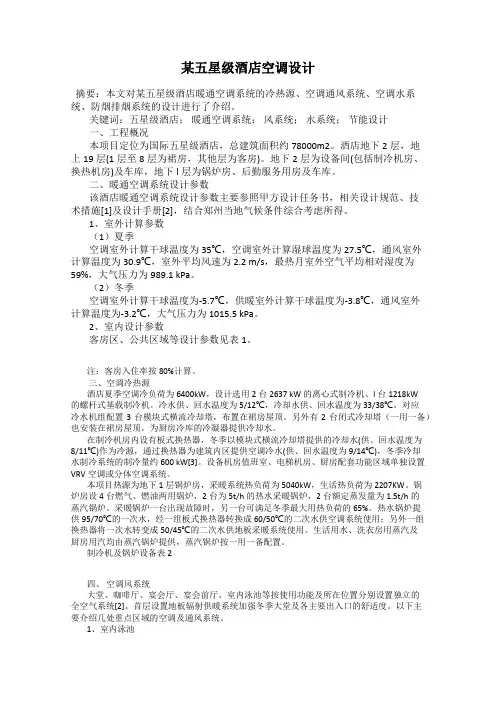

某五星级酒店空调设计摘要:本文对某五星级酒店暖通空调系统的冷热源、空调通风系统、空调水系统、防烟排烟系统的设计进行了介绍。
关键词:五星级酒店;暖通空调系统;风系统;水系统;节能设计一、工程概况本项目定位为国际五星级酒店,总建筑面积约78000m2。
酒店地下2层,地上19层(1层至8层为裙房,其他层为客房)。
地下2层为设备间(包括制冷机房、换热机房)及车库,地下l层为锅炉房、后勤服务用房及车库。
二、暖通空调系统设计参数该酒店暖通空调系统设计参数主要参照甲方设计任务书,相关设计规范、技术措施[1]及设计手册[2],结合郑州当地气候条件综合考虑所得。
1、室外计算参数(1)夏季空调室外计算干球温度为35℃,空调室外计算湿球温度为27.5℃,通风室外计算温度为30.9℃,室外平均风速为2.2 m/s,最热月室外空气平均相对湿度为59%,大气压力为989.1 kPa。
(2)冬季空调室外计算干球温度为-5.7℃,供暖室外计算干球温度为-3.8℃,通风室外计算温度为-3.2℃,大气压力为1015.5 kPa。
2、室内设计参数客房区、公共区域等设计参数见表1。
注:客房入住率按80%计算。
三、空调冷热源酒店夏季空调冷负荷为6400kW,设计选用2台2637 kW的离心式制冷机、l台1218kW的螺杆式基载制冷机。
冷水供、回水温度为5/12℃,冷却水供、回水温度为33/38℃。
对应冷水机组配置3台模块式横流冷却塔,布置在裙房屋顶。
另外有2台闭式冷却塔(一用一备)也安装在裙房屋顶,为厨房冷库的冷凝器提供冷却水。
在制冷机房内设有板式换热器,冬季以模块式横流冷却塔提供的冷却水(供、回水温度为8/11℃)作为冷源,通过换热器为建筑内区提供空调冷水(供、回水温度为9/14℃),冬季冷却水制冷系统的制冷量约600 kW[3]。
设备机房值班室、电梯机房、厨房配套功能区域单独设置VRV空调或分体空调系统。
本项目热源为地下1层锅炉房,采暖系统热负荷为5040kW,生活热负荷为2207KW。
深圳某五星级酒店暖通空调设计方案1.工程概况:本工程为深圳某五星级酒店暖通空调施工,此酒店位于深圳市盐田区东部地区一期的中心位置。
此酒店是东部地区的重点项目,也是本地区规模最大的项目,总建筑面积44887平方米。
整个建筑地下一层,地上六层。
左侧塔楼在地下一层设有设备转换层,地上一至六层以客房为主,涉及标准客房、行政套房、总统套房等,客房数量约为300间。
右侧塔楼地上部分重要为酒店公共设施,设有餐饮、宴会、酒吧、会议、健身等功能房间。
地下室设立停车库、酒店设备用房及部分酒店公共设施。
酒店定位为白金五星级酒店,现已投入使用。
本酒店设计之初,其管理公司——某酒店管理公司已经介入,对本酒店的空调系统设计提出了很多具体的规定,如酒店室内设计参数、新风量规定、空调主机品牌,空调冷、热水管管制、房间换气次数、室内噪声规定等等;2.设计参数2.1.室外设计参数(见表1)表1. 室外设计参数空调计算干球温度℃空调计算湿球温度℃通风计算干球温度℃平均风速m/s最多风向大气压力hpa夏季33.0℃27.9℃31.0℃ 2.1 ESE 1003.4冬季 6.0℃70% 3.0 NNW 1017.62.2重要室内设计参数(见表2)表2 室内设计参数表房间名称夏季冬季新风量噪声温度(℃)相对湿度(%)温度(℃)相对湿度(%)(m3/h·人)dB(A)酒店中庭25(22)40~60 21 40~60 30 50酒吧25(22)40~60 19 40~60 25 50 宴会厅/餐厅25(21)40~60 21 40~60 30 50 会议室25(21)40~60 21 40~60 30 45精品商场25(21)40~60 21 40~60 25 50客房25(21)40~60 21 40~60 50 353.空调冷热源系统设计:3.1酒店的冷源系统设立地下一层的设备房。
因酒店有稳定的生活热水需求,其中部分制冷主机设立全热回收功能,为生活热水罐预热。
天津万达酒店通风空调工程施工方案1 。
工程概况本建筑物为万达集团在天津的一座五星级酒店,详细施工要求见设计说明。
根据设计要求及施工规范,结合施工实际情况,现列出施工方案指导后期施工。
1 空调系统大空间通常采用全空气系统,酒店客房通常采用风机盘管及中央新风机组,新风经过滤及加湿处理后由竖直管道输送至每层各房间之风机盘管,各风机盘管均提供冷暖、温度及送风量选择,恒温器安装于墙上,温度由恒温器调节电动阀及风量,令房温度得以保持。
2 采暖系统供暖系统、加湿系统生活热水供应,洗衣房及厨房设备热源由锅炉房供应。
供暖系统及生活水系统均独立热交换器。
3 通风系统酒店客房层采用中央排风系统,卫生间排风由中央排风机利用房间内卫生间之百叶风口,经排风竖向井道放至室外。
厨房通风系统为独立装置,所有厨房废气在排放前预先经过滤设备后才排放,以达至环保要求。
地下车库及各机电设备房等地方将按需要而提供机械通风系统。
走火楼梯/ 消防电梯前室加压送风系统及机械排烟系统。
4 系统材质空调送回风管、新风管、通风管、排气管通常采用镀锌钢板制作。
接风口的软管采用带有钢丝撑筋的铝箔风管。
消防加压送和排烟管道通常也采用镀锌钢板制作。
其中采用土建风道部分,必须配合土建,要求内壁表面用水泥砂浆抹平、粉光,并应保证它的气密性。
厨房送、排风管采用不锈钢板制作,法兰连接,并在最底处设置手动排水阀。
空调水管通常DN<80mm采用镀锌钢管,丝接;DN≥80mm采用无缝钢管,法兰连接或焊接。
风管保温防火墙两侧2米范围采用不燃材料保温,空调风管、新风管等采用夹筋铝箔复面的离心玻璃棉板材。
空调水管采用难燃橡塑保温。
2. 施工程序先风管、后空调管道,先地下、后地上,先预制、后安装,先主干管、后立支管及附件,先系统试压、后冲洗,最后进行防腐、保温及隐蔽验收。
空调系统通风空调工程施工流程图2. 暖通设备安装2.1暖通设备安装一般要求1 主要设备工程概况本工程的通风空调设备主要包括:锅炉、冷水机组、空调机组、冷却塔,风机、风机盘管,泵等等。
某大酒店暖通空调设计方案工程概况:原深圳湾大酒店现已更名为XX大酒店,位于深圳市华侨城深南大道旅游文化区域的中心位置,基地现状为不规则多边形,坐北向南,东西长约460m,南北最深约200m,现状为斜坡场地,酒店总用地面积为62717m2。
整个建筑地下二层(半地下层、地下一层)塔楼高六层,在首层与二层间设夹一、夹二两个设备转换层,塔楼主体二至六层,主要以客房为主,包括标准客房、行政套房、总统套房、常住客房等;裙房(含夹一、夹二层)主要为酒店公共设施,设有餐饮、宴会、酒吧、会议、健身、婚礼中心等功能房间;利用地势高差设有半地下室停车库、酒店设备用房及部分酒店公共设施;地下一层为人防地下室,平时为酒窖。
总建筑面积108867 m2,其中客房面积约40451 m2,客房数量约500间,酒店公共空间面积约37549 m2。
改建后的酒店定位为白金五星级酒店,已于2006年底部分投入使用。
图1 酒店总平面图XX大酒店设计之初,其管理公司——XX酒店管理公司已经介入,对本酒店的空调系统设计提出了很多具体的要求,如酒店室内设计参数、新风量要求、空调主机品牌,空调冷、热水管管制、房间换气次数、室内噪声要求等等主要设计参数深圳市夏季室外计算干球温度33.0℃,湿球温度27.9℃;冬季室外计算干球温度6.0℃,最冷月平均相对湿度70%。
室内设计参数详见表1。
表1 室内设计参数表空调冷热源系统设计冷源系统本工程集中空调面积62279m2,夏季空调计算冷负荷11403KW,设计选型时考虑酒店的运行规律, 按同时使用系数为0.8配置制冷主机,设计选用水冷离心式冷水机组四台,总装机容量9142KW,其中单台制冷量为2637KW的机组三台,单台制冷量为1231KW的机组一台,机组冷水进、出水温度为12℃~7℃,机组冷却水进、出水温度为32℃~37℃,冷媒为R134a。
大、小主机的冷量调节范围均为30%~100%无级调节,当冷量需求低于单台大主机冷量的50%时,由小主机接力,总装机容量下的大小主机搭配可实现5%~100%的调节能力。
热源系统本工程所有客人活动区的空调系统在冬季都将供热。
空调供热面积56732m2,计算供热负荷2524KW。
酒店洗衣房有蒸汽使用要求,本工程选用高效蒸汽锅炉,能有效满足洗衣房、厨房、生活热水、空调采暖的要求。
热回收系统由于锅炉房、洗衣房、配电室等房间夏季散热量大,冷却通风所需风量大,且无法回收利用这部分热量,因此在施工配合过程中,为这些房间增设了带热回收装置的热泵机组。
热泵机组进、出风温度为30℃/20~24 ℃,进、出水温度为20℃~55℃,制热效率可达4.0。
经热回收后的冷风可作为房间冷却通风,产生的热水供应员工更衣室、员工厨房及洗衣房生活热水需求。
空调水系统设计空调水系统设计为一次泵变流量四管制系统,根据使用功能及平面位置划分为四大主支路(图2),从分、集水缸接管分别为左翼裙房、左翼客房、主楼及右翼裙房、主楼及右翼客房服务,各主支路回水管均设有静态平衡阀。
因左翼客房支路水管距主机房较近,其冷、热水管采用同程布置,增加同程管路以增加其阻力损失,与右翼平衡;其余主、支管路均为异程布置;客房管井立管底部设置压差平衡阀;平衡阀通过控制各支路之间地水力压差来平衡因主干管阻力引起地支路之间水力不平衡。
本工程选用地平衡阀在全开地状态下其阻力只有0.3Kpa,从而起到比设置同程管还节能地效果。
图2 主机房水系统原理图空调风系统设计:宴会厅空调风系统介绍本工程宴会厅位于首层,总面积1593m2,图3为宴会厅平面图:北侧为送餐通道,西侧和南侧为前厅,东侧为宴会厅厨房,宴会厅顶部为船形吧,属于内区。
层高10m,吊顶平均高度约6.5m,采用旋流风口下送、单侧下回风的气流组织形式。
宴会厅室内人员数量按装修座位布置计算,最多人数达936人,考虑室内有服务人员(按每桌1人计算),室内总人数可达1014人。
利用专业计算软件进行逐时计算,得到宴会厅室内得热量、得湿量,如表2所示。
由于宴会厅处于内区,室内得热量、得湿量全年不变,宴会厅全年均需空调供冷。
表 2 宴会厅室内空调负荷及送风量计算图4为夏季设计工况下宴会厅空气处理过程I-D图。
由于室内湿负荷较大,室内状态点将飘移至21℃、60%。
采用露点送风,可由室内冷负荷及热湿比线确定出送风状态点,根据室内点和送风点焓差计算总送风量,并根据总风量、新风量及送风点可以确定混合点及设备盘管冷量。
图5为冬季设计工况下宴会厅空气处理过程I-D图。
冬季空气处理可采用新、回风混合后等焓加湿或者等温加湿过程。
利用I-D图可以查出,当采用等焓加湿时,新风量占总风量的46.6%,采用等温加湿时,新风量占总风量的60.9%。
从I-D图分析可以得出,在冬季室外设计工况下,全新风量运行时新风冷量大于室内所需冷量,可通过改变新、回风比,即变新风量满足室内设计参数要求,此时的新风量约为总风量的50~60%。
当室内气流组织效果可以保证时,也可以通过减少总送风量实现“全”新风运行的目的。
图4 宴会厅夏季空气处理过程I-D图图5 宴会厅冬季空气处理过程I-D图综上,根据图4、图5焓湿图分析计算,结合宴会厅的室内布置情况选用了三台空调机组为其服务,空调机组送风机均带有变频调速装置。
宴会厅容纳人数多,要求其空调机组的除湿量大,送风温度低,本工程经空调机组设备厂家核算,采用常规7℃~12℃供回水温度,盘管排数为10排时可以达到送风参数为11.9℃的露点温度。
由于宴会厅新风量大约占总送风量的1/3,新风负荷大,本工程设计采用了与空调机组一对一的全热回收转轮及机械排风系统,夏季利用热回收降低空调机组的处理负荷;在本系统中设有新风旁通装置,过渡季节可充分利用室外冷源,达到运行节能的目的。
冬季当室外气温低于11.9℃时,可以停止运行制冷主机,通过全新风运行,实现节能运行;在运行中如果室外气温进一步降低,可通过变频控制减少送风量;本系统设置有电蒸汽加湿设备,在过渡季、冬季全新风运行时保证室内的相对湿度满足设计要求,保证人员的舒适及高档家具的使用要求。
大堂、咖啡厅空调系统介绍酒店大堂的装修主题为西班牙的斗牛场,中心部位是西班牙某著名斗牛场的1:1造型,其建筑平面中部为圆形,又由中间的环形罗马柱分为内环和外环,左、右各向侧后方伸出两个翼作为大堂休息厅。
结合其装修采用百叶侧送、集中下回风的气流组织形式(参见图6左),送风百叶设置外环吊顶下方。
并在门口处增设两台小型空调机,消除人员进出时冷、热风侵入导致的负荷。
咖啡厅位于半地下室,上部空间与大堂相通,层高达12m,单面设有落地玻璃幕墙。
咖啡厅采用分层侧送集中回风的空调形式,空调送风管于咖啡厅地板下方由空调机房埋地敷设至吧台中心,经由装饰柱向上接至送风口高度的静压箱内,圆形送风喷口均匀的布置在静压箱的四周(参见图6右),可根据负荷需要调节喷口角度及出风量,回风口隐藏在通道处。
过渡季排风系统及消防排烟系统是利用大堂和咖啡厅上部连通空间统一设置,通过电动阀门实现过渡季排风及消防排烟状态的转换。
排风量的确定应进行风量平衡计算,保持室内正压值,以确保大堂正门处较凉爽,在酒店大堂入口处形成一个过渡温度场。
客房的空调设计客房采用风机盘管+新风的系统形式,风机盘管在选型时根据管理公司要求适当放大,放大系数为计算负荷的1.2倍~1.4倍。
本工程客房风机盘管与门禁系统控制相结合,客房无人时维持室内为25℃,有客人入住时,初始控制温度为21℃,客人可根据个人需要调节。
风机盘管安装时,如条件允许,送、回风口均应离盘管机组有一定距离,可减少噪声。
总统套房的空调设计总统套房的空调系统形式经与甲方和顾问公司多次沟通,最终于装修配合阶段确定采用全新风变风量系统形式。
总统套房是该酒店中标准最高的房间,对室内空气品质、房间温湿度独立控制方面有很高的要求,传统的风机盘管+新风系统满足不了总统套房高品质的环境要求,传统的定风量空气系统虽然能够满足空气品质要求,但是各房间的温湿度不能实现独立控制与调节,因此设计决定采用全新风变风量的空气系统。
每个房间设置独立的并联式风机动力型变风量末端装置,并联式风机动力型变风量末端装置与空气处理机不需连锁,当房间温度上升超过设定点时,温控器发出控制信号调整一次风阀,增加一次风量直至最大;当房间温度低于设定点时,温控器发出控制信号调整一次风阀,减少一次风量,一次风量按最小风量送风;如房间温度仍然继续降低,风机启动,增加二次风,提高送风温度。
此外,考虑全新风系统能耗较高,本系统集中排风及热回收装置。
厨房的空调设计本工程厨房数量较多,包括宴会厅厨房、中餐厅厨房、咖啡厅厨房、各种风味餐厅厨房等,共10间。
每个厨房均设有三套系统:排除油烟的排风系统、新风补风系统、空调降温系统。
新风补风量约为排风量的80%~90%,同时应保证跟厨房相连餐厅的新风量与厨房补风量之和大于厨房排风量,以保持餐厅正压。
新风补风由表冷盘管处理到28℃,沿排风罩长边设置,直接补风到排烟罩附近,防止烟气外逸,同时为灶台侧工作人员送风降温,如下图7所示。
厨房空调按200W/m2面负荷计算,保证厨房在工作期间温度为26~28℃,采用单独的空调机组及送、回风管道。
室内游泳池的空调设计室内游泳池水温及室内空气均要求恒温,且空气温度宜高于水温2℃。
设计图纸结合水专业系统采用三机一体的设备满足加热池水、除湿、给室内空气降温或升温的要求。
该设备节能运行效果明显,但价格较高,如果甲方需要其他地选择,则可选择设置带冷凝热回收的风冷热泵机组,可以同时出生活热水、空调冷水和空调热水。
图8是游泳池热泵系统工作原理图。
图8 游泳池热泵系统原理图酒窖的空调设计酒窖因酒品储藏要求,空调温度宜为15℃左右,恒温恒湿,空调系统运行时间与控制参数与酒店不同,设置独立的冷源系统。
由于工程甲方开始提出分体空调器的设计要求,本设计为分体空调器,但后来工艺要求的空调温度较低,采用常规的分体式冷媒机组难以满足降温要求,考虑酒窖热负荷少,选用小型的风冷冷水机组供应7℃~12℃冷水,末端采用空调箱或风机盘管降温,该系统还在对比之中。
防、排烟通风系统设计本工程功能复杂、人员众多、一旦发生火灾损失巨大,设计时严格依据《高层民用建筑设计防火规范》的要求设置。
所有不具备自然排烟条件的防烟楼梯间及其前室、消防电梯前室及合用前室均设有机械加压送风系统,加压送风机采用高效混流风机或消防专用风机。
地下汽车库分别设有机械排烟及诱导通风+机械排风系统,排烟(风)量均按6h-1换气量计算,平时排风及火灾排烟补风利用车道或顶板开口自然补风,核算火灾补风口阻力小于50Pa。
地下变配电室及柴油发电机房均采用手推车灭火,火灾时为确保救火人员安全,排风(烟)系统仍继续运行。
