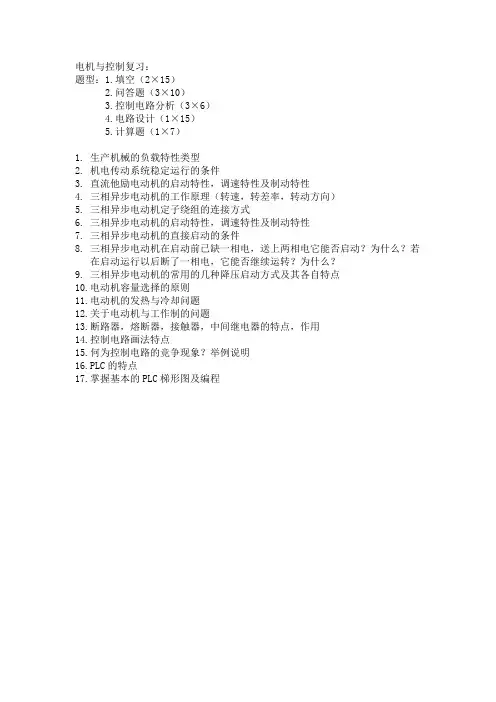

机电传动复习提纲一、选择题20分1. PLC中输入X、输出Y、定时器T、辅助寄存器M、数据寄存器D、状态寄存器S哪一个是由外部信号控制的软元件?PLC内部变量或数据的存放位置、其系统软件位置。
2.三相异步电动机负载力矩与转子感生电流及旋转磁场的乘积成正比,负载力矩越大,则转子的转速差越大,切割磁力线的作用越强。
3.他励直流电动机改变电枢电压调速、弱化磁通调速时,其机械特性的特点。
4.继电器接触器控制中,热继电器的热元件至少用两个,延时器的触点也有瞬时动作的时候,中间继电器只能通过很小的电流,不能用于主电路。
电流继电器要对输入电流变化灵敏,故其自身的电感值、电阻值不能太大,因此其线圈的匝数不能多(减小电感),线径应该大(减小电阻)。
5.绕线式三相异步电动机转子串电阻的调速特点,改变磁通调速的特点,改变电压的调速特点。
6.判断机电传动系统稳定运行的方法。
7.交流电动机的转矩由转子电流及旋转磁场产生、直流电动机的转矩由恒定磁场及电枢电流产生。
8.低压电器接触器的主触点可以通过大电流、热继电器的热元件可以通过大电流,它们可以直接接入主电路,而速度继电器、电流继电器、熔断器等通过的电流有限。
9.低压断路器器(空开)、熔断器及热继电器是继电器接触器主电路的三大保护器件,热继电器的热作用效应需要时间的累积,其一般可以通过一段时间的短路电流,因此不能在短路时迅速切断电路而保护电路。
10.继电器接触器控制中的中间继电器,PLC中的辅助继电器均用于控制电路中传递中间信号,它们的功能类似。
11.直流电动机制动的工作象限。
12.三相异步电动机人为特性的特点。
13.PLC的输出滞后于输入,这是PLC不足的问题,即其实时性较差。
14.三相异步电动机的启动方法,交流电动机的人为特性及各自特点。
15.直流电动机电枢串电阻、改变磁通、减压调速各自的特点。
二、填空题20分1.直流电动机及交流电动机如何从接线上去改变它们的转动方向?2.直流及交流电动机的制动方式,工作区间?3.PLC有继电器型输出、晶体管型输出、晶闸管型输出,分别用于控制开关信号、直流电动机、交流电动机。
机电传动控制复习提纲:1.从运动方程式怎样看出系统是处于加速,减速,稳态的和静态的工作状态。
答:TM-TL>0说明系统处于加速,TM-TL<0说明系统处于减速,TM-TL=0说明系统处于稳态(即静态)的工作状态。
2.一般生产机械按其运动受阻力的性质来分可有哪几种类型的负载?答:可分为恒转矩型负载特性;离心式通风机型负载特性;直线型负载特性;恒功率型负载特性,4种类型的负载。
3.反抗静态转矩与位能静态转矩有何区别,各有什么特点?答:反抗转矩的方向恒与运动方向相反,运动方向发生改变时,负载转矩的方向也会随着改变,因而他总是阻碍运动的。
位能转矩的作用方向恒定,与运动方向无关,它在某方向阻碍运动,而在相反方向便促进运动。
4.如何判断系统的稳定平衡点 P12答:(1)电动机的机械特性曲线和生产机械的负载特性曲线有交点(即拖动系统的平衡点);(2)当转速大于平衡点所对应的转速时,TM<TL;而当转速小于平衡点所对应的转速时,TM>TL。
5.机电时间常数的物理意义是什么?它有那些表示形式?各种表示式各说明了哪些关系?答:机电时间常数的物理意义是{n s}r/min−{n}r/min={GD2}N·m2375{n0}r/min{T st}N·m d{n}r/min d(t)s; {τm}s={GD2}N·m2375{n0}r/min{T st}N·m是反映机电传动系统机械惯性的物理量,其表达形式有{τm}s={GD2}N·m2375{n0}r/min{T st}N·m;{τm}s={GD2}N·m2375{∆n L}r/min{T L}N·m{τm}s={GD2}N·m2375{n s}r/min{T d}N·m6.加快机电传动系统的过渡过程一般采用哪些方法?答:加快机电传动系统的过渡过程一般采用:减少系统的飞轮转矩GD2;增加动态转矩T d。
第1章概述1、机电传动控制系统有哪五大基本要素?各具有什么功能?2、什么叫开环控制系统、半闭环控制系统和闭环控制系统?第3章1、直流电机的定义3、直流电机的工作原理4、直流电机是如何转起来的?5、三相异步电机的转动原理6、三相异步电机的三个特征转矩7、伺服电机的定义。
8、交流伺服点的工作原理。
9、交流伺服电机的控制方式。
10、步距角、反应式步进电机的工作原理。
11、什么叫自转现象? 两相伺服电机如何防止自转?12、直流伺服电机的励磁电压下降,对电机的机械特性和调节特性有何影响?13、三相异步电动机启动时,如果电源一相断线,这时电动机能否启动?如绕组一相断线,这时电动机能否启动? Y连接和△连接的情况是否一样? 如果运行中电源或绕组一相断线,则能否继续旋转,有何不良后果?第4章1、传感器的定义及组成。
2、传感器的静态特性参数有哪些?各自定义是什么?3、电阻应变片的工作原理。
4、试述感应同步器的工作原理及分类。
5、旋转变压器带负载时为什么要采取补偿措施?补偿方式有哪几种?第5章1、电器的定义、分类2、常用低压电器的类型、结构及使用3、接触器常见故障分析4、异步电动机的直接启动控制线路:单向全压启动、点动5、异步电动机的减压启动控制线路:定子串电阻减压、星形-三角形减压、自耦变压器减压6、正反转控制线路:电机正反转、自动往复行程7、接触器控制双速电动机的控制线路8、机械制动控制电路9、异步电动机的电气制动:反接制动、能耗制动(单向运行、可逆运行)10、顺序控制设计题1、一运料小车由一台笼式电动机拖动,要求:⑴小车运料到位自动停车;⑵延时一定时间后自动返回;⑶回到原位自动停车。
试画出控制电路2、为两台异步电动机设计一个控制线路,其要求如下:1)两台电动机互不影响地独立操作。
2)能同时控制两台电动机的起动和停止。
3)当一台电动机发生过载时,两台电动机均停止。
并说明工作原理。
3、设计绘制一控制两台交流电动机的电气原理图。
第一章概述了解机电传动控制系统的发展概况。
第二章机电传动系统的动力学基础【重点内容】运动方程式及其含义;多轴拖动系统中转矩折算;机电传动系统稳定运行的条件;分析系统的稳定平衡点.【难点】机电传动系统稳定运行的条件;分析系统的稳定平衡点.第三章直流电机的工作原理及特性【重点内容】直流电动机的机械特性;启动,调速,制动的各种方法;启动,调速,制动的各种方法的优缺点和应用场所。
【难点】启动,调速,制动的各种方法。
第四章机电传动系统的过渡过程【基本内容】在了解过渡过程产生的原因和研究过渡过程的实际意义的基础上,掌握机电传动系统在启动,制动过程中转速,转矩和电流的变化规律,掌握机电时间常数的物理意义以及缩短过渡过程的途径.【重点内容】掌握机电时间常数的物理意义以及缩短过渡过程的途径.第五章交流电动机的工作原理及特性【重点内容】1.异步电动机的工作原理,基本结构,旋转磁场的产生;2。
异步电动机的机械特性;3.异步电动机的启动,调速和制动的方法(与直流电动机进行比较);4。
学会用机械特性的四个象限来分析异步电动机的运行状态;5。
掌握单相异步电动机的启动方法和工作原理;6。
了解同步电动机的结构特点,工作原理,运行特性及启动方法;7。
掌握各种异步电动机和同步电动机的使用场所.【难点】异步电动机的旋转磁场的产生;分析异步电动机的运行状态;异步电动机的启动,调速和制动的方法.第六章控制电机了解机电传动控制系统中一些常用的控制电机种类,名称,结构等。
【重点内容】掌握各种控制电机的基本工作原理,主要运行特性及特点.第七章机电传动控制系统中电动机的选择【一般要求】在了解电动机的发热与冷却规律的基础上,重点掌握电动机容量的选择,并熟悉电动机的种类,电压,转速和结构型式的选择原则.【重点内容】重点掌握电动机容量的选择原则及方法,可以通过统计法或类比法进行选择.第八章继电器—接触器控制系统【一般要求】在熟悉各种控制电器的工作原理,作用,特点表示符号和应用场所的基础上,着重掌握继电器—接触器控制线路中基本控制环节的构成和工作原理,学会分析较复杂的控制线路,并通过训练学会设计一些较简单控制线路.【重点内容】结合书中内容及附录1,附录2,掌握各电器符号及标准;掌握基本线路的分析设计,提高改错能力;掌握机床启动,正反转,制动,保护等主电路及控制线路的设计.第九章可编程序控制器【一般要求】在了解可编程序控制器的基本组成,工作原理,特点和用途的基础上,重点掌握F 系列中小型可编程序控制器的指令系统和编程方法以及应用实例。
机电传动控制期末复习大纲3.1为什么直流电记得转子要用表面有绝缘层的硅钢片叠压而成?直流电机的转子要用表面有绝缘层的硅钢片叠加而成是因为要防止电涡流对电能的损耗..3.2并励直流发电机正传时可以自励,反转时能否自励?不能,因为反转起始励磁电流所产生的磁场的方向与剩与磁场方向相反,这样磁场被消除,所以不能自励.3.11为什么直流电动机直接启动时启动电流很大?电动机在未启动前n=0,E=0,而R a很小,所以将电动机直接接入电网并施加额定电压时,启动电流将很大.I st=U N/R a3.12他励直流电动机直接启动过程中有哪些要求?如何实现?他励直流电动机直接启动过程中的要求是1 启动电流不要过大,2不要有过大的转矩.可以通过两种方法来实现电动机的启动一是降压启动 .二是在电枢回路内串接外加电阻启动.3.16 直流电动机用电枢电路串电阻的办法启动时,为什么要逐渐切除启动电阻?如切出太快,会带来什么后果?如果启动电阻一下全部切除,,在切除瞬间,由于机械惯性的作用使电动机的转速不能突变,在此瞬间转速维持不变,机械特性会转到其他特性曲线上,此时冲击电流会很大,所以采用逐渐切除启动电阻的方法.如切除太快,会有可能烧毁电机.3.17 转速调节(调速)与固有的速度变化在概念上有什么区别?速度变化是在某机械特性下,由于负载改变而引起的,二速度调节则是某一特定的负载下,靠人为改变机械特性而得到的.3.18 他励直流电动机有哪些方法进行调速?它们的特点是什么?他励电动机的调速方法:第一改变电枢电路外串接电阻R ad特点在一定负载转矩下,串接不同的电阻可以得到不同的转速,机械特性较软,电阻越大则特性与如软,稳定型越低,载空或轻载时,调速范围不大,实现无级调速困难,在调速电阻上消耗大量电量。
第二改变电动机电枢供电电压特点当电压连续变化时转速可以平滑无级调速,一般只能自在额定转速以下调节,调速特性与固有特性相互平行,机械特性硬度不变,调速的稳定度较高,调速范围较大,调速时因电枢电流与电压无关,属于恒转矩调速,适应于对恒转矩型负载。
机电传动控制复习提纲1、电源线电压为380V,三相笼型异步电动机定子每相绕组的额定电压为380V时,能否采用星形-三角形启动?如果接入电动机的线电压等于电动机的额定电压(即每相绕组的额定电压),那么,它的绕组应该接成三角形,如果电源的线电压是电动机的额定电压的3倍,那么它的绕组就应该接成星形,2、从步进电动机的电源脉冲分配器中送出的脉冲电压的顺序为角位移的大小、角速度的大小、角加速度的大小、角位移的方向?从步进电动机的电源脉冲分配器中送出的脉冲电压的顺序决定此电动机的转子的角位移3、三相异步电动机正在运行时转子突然被卡住,这时电动机的电流会如何电动机的电流会迅速增加,如果时间稍长电机有可能会烧毁.4、交流电器的线圈能否接入与其额定电压相等的直流电源中使用线圈就变成了电阻,由于线圈的直流电阻一般都很小,所以很可能造成短路烧毁5、对一台确定的步进电动机而言,其步距角决定于什么?步距角决定于电机的通电方式6、三相鼠笼式异少电动机在相同电源电压下,空载启动比满载启动的启动转矩小、大、相同?三相异步电动机在相同电源电压下,满载和空载启动时,启动电流和启动转矩都相同。
Tt=KR2u2/(R22+某220)I=4.44f1N2/R与U,R2,某20有关7、三相异步电动机带动一定负载运行时,苦电源电压降低了.此时电动机转矩如何若电源电压降低,电动机的转矩减小,电流也减小.转速不变.8、步进电动机转角与脉冲电源的关系是?步进电动机转角与脉冲电源成正比关系9、三相鼠笼式异步电动机在运行中断了一根电源线,则电动机的转速?而在运行时断了一线,仍能继续转动转动方向的转矩大于反向转矩,这两种情况都会使电动机的电流增加。
10、线绕式异步电动机采用转子串电阻启动时,所串电阻愈大,启动转矩?线绕式异步电动机采用转子串电阻启动时,所串电阻愈大,启动转矩愈大11、三相鼠笼式异步电动机带动一定负载运行时,若电源电压降低了,此时电动机转速?此时电动机的转速会减小12、实现电功率的变换和控制的电力半导体原件是什么,有什么特点?晶闸管一、简答题1、根据图示的方向列出机电传动系统的运动方程?说明电动机是拖动转矩,还是制动转矩?机电传动系统速度变化?2、曲线1和2分别为电动机和负载的机械特性,说明判断系统的稳定平衡点的条件,并判断下面哪些是系统的稳定平衡点,哪些不是?3、为什么直流电动机直接启动时启动电流大?电动机未启动之前n=0,E=0,而R很小则启动时有E=U,启动电流I=U/R,此时电流很大4、一台三相异步电动机在额定情况下运行时,若电源电压突然下降,而负载转矩不变,试分析下述各量有无变化为什么?(1)旋转磁场的转速n0;(2)主磁通ф;(3)电磁转矩;(4)转子转速n;5、若交流电器的线圈误接入同电压的直流电源,或直流电器的线圈误接入同电压的交流电源,会发生什么问题?为什么?第一种情况的话,线圈就变成了电阻,由于线圈的直流电阻一般都很小,所以很可能造成短路烧毁。
机电传动控制复习提纲
第一章 机电传动的动力学基础
1. 机电传动运动方程的几种形式
2.1、2.2、2.3题
2. 飞轮矩、转动惯量的折算
2.7、2.8
3. 机电传动系统稳定平衡点的判断
2.11
第三章 直流电机的工作原理与特性
1. 基本方程
电动势方程:e E k n φ=
电磁转矩方程:t a T k I φ=
电枢回路电动势平衡方程:a U E I R =+
2. 固有机械特性与人为机械特性(电枢串接电阻、改变电枢电压、改变磁通)的曲线与特
点
3. 计算题类型:3.10、3.15;分析题类型:3.21
第四章 机电传动系统的过渡过程(略)
第五章 交流电动机的工作原理及特性
1. 固有机械特性(式5.27)与人为机械特性(降低电源电压、定子回路串接电阻或电抗、
改变电源频率、转子回路串接电阻)
2. 交流电机启动方法
3. 三相异步电动机调速特性(式5.36)
4. 单相异步电动机工作原理
5. 计算题类型:5.6、5.11
第六章 控制电机
1. 两相交流伺服电机消除自转的方法
第七章 机电传动控制系统中常用的检测元件
略
第八章 继电器-接触器控制
1.继电器-接触器控制的基本线路
(直接启动、转子串接电阻启动、正反转控制、Y—△接法降压启动)
例题:8.18
第九章PLC控制
1.PLC基本结构
2.PLC等效继电器
3.梯形图编程
4.例题:三相异步电机启停控制、三相电机正反转控制、三相电机Y-△启动控制、搬运机
械手控制
《机电传动控制》复习重点
第2章机电传动的动力学基础
⏹机电传动系统的运动方程式
⏹会判断驱动力矩和负载力矩的正负号
⏹并能够根据该方程式判断机电系统的运动状态
⏹动态转矩的概念
⏹机电传动的负载特性
⏹什么是负载特性:电动机轴上的负载转矩与转速之间的关系
⏹4种典型的负载特性曲线
⏹恒转矩负载包括反抗性恒转矩负载和位能性负载
⏹机电传动稳定运行的条件
⏹充分必要条件
⏹掌握判断稳定工作点的方法
第三章直流电机的工作原理及特性
⏹直流电机既可以用作电动机也可以用作发电机
⏹任何电机的工作原理都是建立在电磁力和电磁感应的基础上的
⏹直流电机做发电运行和电动运行时都会产生电动势E和电磁转矩T,但是不同的运行方
式下其作用是不同的
⏹电势平衡方程
⏹力矩平衡方程
⏹并励发电机电压建立的三个条件是什么?
⏹直流发电机的机械特性
⏹机械特性曲线(绘制)
⏹机械特性硬度的概念
⏹人为机械特性对应的不同的特性曲线
⏹串励电动机的机械特性,为什么串励电动机不能空载运行?
⏹直流电机的启动特性
⏹直流电机不能直接启动
⏹两种启动方法:降压启动和电枢串电阻启动
⏹直流电机的调速特性
⏹改变电枢电压
⏹改变主磁通。
这种调速方法的特点是什么?
⏹制动特性
⏹制动与自然停车什么不同?
⏹两种制动状态:稳定的制动状态,过渡的制动状态
⏹三种制动状态是什么?
⏹电源反接制动和倒拉反接制动的区别是什么?
⏹能耗制动的制动过程分析。
第五章交流电动机的工作原理及特性
⏹三相异步电动机的工作原理
⏹转子有两种,即鼠笼式和线绕式
⏹旋转磁场产生的原理
⏹转差率的定义
⏹旋转磁场的转速
⏹定子接线中星形连接和三角形连接的区别
⏹三相异步电机定子电路和转子电路的分析
⏹转子电路的频率,电压与转差率的关系
⏹功率因数的概念
⏹三相异步电动机的转矩与机械特性
⏹功率因数对转矩的影响是什么
⏹三相异步电动机的固有机械特性曲线的绘制
⏹几种人为机械特性曲线的典型曲线绘制
⏹启动特性
⏹鼠笼式异步电机的启动方法(5种,请列举)
⏹线绕式异步电机的启动方法(2种)
⏹调速方法
⏹至少掌握5种调速的方法,每种调速方法的思路和原理
⏹变频调速,工频一下,采用变压变频(恒磁通调速),工频以上采用恒压弱磁(恒
功率)。
⏹调频调速的优点
⏹制动特性
⏹三种制动方式(过程分析)
⏹单相异步电机
⏹两个旋转磁场
⏹启动方法
⏹同步电动机
⏹同步电动机的工作原理
⏹同步电动机的优点
⏹同步电动机的启动方法
第六章控制电动机
⏹控制电机与传动电机的区别
⏹交流伺服电动机
⏹交流伺服电动机的基本工作原理是什么
⏹什么是自转现象,如何消除?
⏹直流伺服电机
⏹直流伺服电机的优缺点是什么
⏹力矩电机
⏹力矩电机的结构特点
⏹为什么力矩电机能够做到转速低,转矩大
⏹常用的速度检测元件
⏹交流测速发电机的工作原理是什么
⏹直流测速发电机的工作原理是什么,与异步交流发电机相比优缺点是什么?
⏹常用的线位移检测元件有哪些?其检测范围和精度如何?
第十章电力电子技术
⏹晶闸管导通和截止的条件
⏹晶闸管触发电路的要求
⏹单结晶体管工作原理及触发电路
⏹续流二极管的作用
⏹什么是逆变?逆变与整流的关系是什么?
⏹有源逆变电路工作在整流和逆变状态的条件是什么?
⏹斩波电路的基本电路和工作原理是什么?
⏹PWM控制的基本原理是什么(冲量等效原理)?采用什么样的方法得到电压型PWM
波(调制法)?
第十一章直流传动控制系统
⏹什么是开环控制系统,什么是闭环控制系统
⏹直流调速系统中的电压负反馈和电流正反馈的调速原理
⏹什么是电流截止负反馈,它的作用是什么?
⏹双闭环直流调速系统中的双闭环指的是哪两个量的闭环控制,哪个是内闭环,哪个是外
闭环?
⏹可逆直流调速系统和PWM调速系统有什么区别?
⏹PWM调速的基本原理?
第十二章交流传动控制系统
⏹什么是转差功率?根据转差功率如何对交流调速系统进行分类?
⏹线绕式异步电机串级调速的基本工作原理?
⏹串级调速系统能够依靠调整β角实现平滑无级调速
⏹系统能够把异步电动机的转差功率回馈给电网,提高了调速系统的效率
第十三章步进电动机传动控制系统
⏹步进电动机的结构和工作原理
⏹步距角的概念
⏹步距角与步进电机结构的哪些因素有关
步进电机驱动驱动器的组成:环形分配器和功率放大器。
