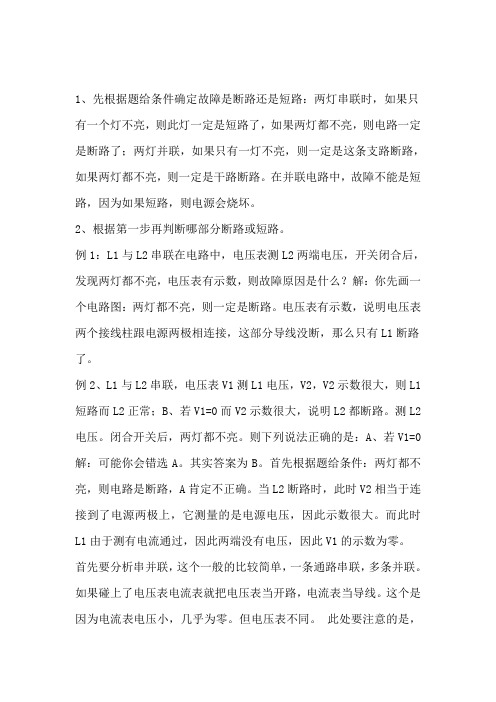

1、先根据题给条件确定故障是断路还是短路：两灯串联时，如果只有一个灯不亮，则此灯一定是短路了，如果两灯都不亮，则电路一定是断路了；两灯并联，如果只有一灯不亮，则一定是这条支路断路，如果两灯都不亮，则一定是干路断路。
在并联电路中，故障不能是短路，因为如果短路，则电源会烧坏。
2、根据第一步再判断哪部分断路或短路。
例1：L1与L2串联在电路中，电压表测L2两端电压，开关闭合后，发现两灯都不亮，电压表有示数，则故障原因是什么？解：你先画一个电路图：两灯都不亮，则一定是断路。
电压表有示数，说明电压表两个接线柱跟电源两极相连接，这部分导线没断，那么只有L1断路了。
例2、L1与L2串联，电压表V1测L1电压，V2，V2示数很大，则L1短路而L2正常；B、若V1=0而V2示数很大，说明L2都断路。
测L2电压。
闭合开关后，两灯都不亮。
则下列说法正确的是：A、若V1=0解：可能你会错选A。
其实答案为B。
首先根据题给条件：两灯都不亮，则电路是断路，A肯定不正确。
当L2断路时，此时V2相当于连接到了电源两极上，它测量的是电源电压，因此示数很大。
而此时L1由于测有电流通过，因此两端没有电压，因此V1的示数为零。
首先要分析串并联，这个一般的比较简单，一条通路串联，多条并联。
如果碰上了电压表电流表就把电压表当开路，电流表当导线。
这个是因为电流表电压小，几乎为零。
但电压表不同。
此处要注意的是，电压表只是看做开路，并不是真的开路。
所以如果碰上了一个电压表一个用电器一个电源串联在一起的情况，要记得。
电压表是有示数的（话说我当时为这个纠结了好久）。
还有一些东西光看理论分析是不好的，要多做题啊，做多得题，在分析总结以下，会好很多。
而且如果有不会的，一定要先记下来，没准在下一题里就会有感悟、一．常见电路的识别方法与技巧在解决电学问题时，我们遇到的第一个问题往往是电路图中各个用电器（电阻）的连接关系问题。
不能确定各个电阻之间的连接关系，就无法确定可以利用的规律，更谈不到如何解决问题。
初中物理电学综合问题难点突破之五兆芳芳创作电学综合题历来是初中物理的难点，在近几年的中考题中屡屡出现，由于试题综合性强，设置障碍多，如果学生的学习根本不敷扎实，往往会感应很难.在实际教学中，许多教师采取的是“题海战术”，无形减轻了学生学习的课业承担.探索和改良电学综合问题教学，是一项很有价值的任务.在长期的初中教学实践中，自己逐步探索了一套电学综合问题教学计划，对于学生突破电学综合问题中的障碍有一定效果. 一、理清“短路”概念.在教材中，只给出了“整体短路”的概念，“导线不经过用电器直接跟电源两极连接的电路，叫短路.”而在电学综合题中经常会出现局部短路的问题，如果导线不经过其他用电器而将某个用电器（或某部分电路）首尾相连就形成局部短路.局部短路仅造成用电器不任务，其实不损坏用电器，因此是允许的.因它富于变更成为电学问题中的一个难点.局部短路概念抽象，学生难以理解.可用实验帮忙学生突破此难点.实验原理如图1，当开关S闭合前，两灯均亮（较暗）；闭合后，L1不亮，而L2仍发光（较亮）.为了帮忙初中生理解，可将L1比作是电流需通过的“一座平地”而开关S 的短路通道则比作是“山里的一条隧洞”.有了“隧洞”，电流只会“走隧洞”而不会去“爬山”.二、识别串并联电路电路图是电学的重要内容.许多电学题一开头就有一句“如图所示的电路中”如果把电路图识别错了，电路中的电流强度、电压、电阻等物理量的计较也随之而错，造成“全军覆没”的局面，所以阐发电路是解题的根本.初中电学一般只要求串联、并联两种根本的连接，不要求混联电路.区分串、并联电路是解电学综合题的又一个需要突破的难点.识别串、并联有三种办法，⑴、电流法；⑵、等效电路法；⑶、去表法.⑴、电流法：即从电源正极出发，顺着电流的流向看电流的路径是否有分支，如果有，则所分的几个分支之间为并联，（分支前后有两个节点）如果电流的路径只有一条（无分支点），则各元件之间为串联.此办法学生容易接受.⑵、等效电路法：此办法实质上运用了“电位”的概念，在初中物理中，电压的概念，是通过“水位差”的类比中引入的.那么，可借助于“高度差”进行类比，成立“一样高的电位”概念.可以通过类比手法，例如：如果某学校三层楼上有初三⑴、初三⑵、初三⑶三个班级，二层楼上有初二⑴、初二⑵、初二⑶三个班级，那么初三年级与初二年级任意两个班级之间的“高度差”是一样的，都相差“一层楼”.因为初三年级各班处于“一样高”的三层楼上，而初二年级各班级处于“一样高”的二层楼上.在电路中，也有“一样高电位”的概念.在电路中，无论导线有多长，只要其间没有用电器都可以看成是同一个点，即电位“一样高”.因此，我们可以找出各元件两端的公共点画出简化的等效电路.图2图3如上图2红线上各个点都与电源正极“电位一样高”，蓝线部分与电源负极“电位一样高”，可以简化为图3.在图3中，R1、R2、R3的并联关系也就显而易见了.⑶、去表法：由于电压表的内阻很大，并联在电路中时，通过它的电流很小，可疏忽不计.故在电路中去掉电压表，不会影响电路结构，电压表所在之处可视为开路.而电流表的内阻很小，串联在电路中几近不影响电路的电流强度，因而，在电路阐发中，可视其为一根导线，去掉后改成一根导线便可.三、“表格阐发法” 整理解题思路良多初中生反应，电学习题涉及概念、公式多，解题头绪多，容易出错.要突破这个难点，关头在于整理出清晰的解题思路.可以使用“表格法”帮忙整理解题思路表格的列，列出有关用电器的电流、电压、电阻、电功率四个物理量.在一般计较中，出现用电器多为纯电阻，按照欧姆定律I=U/R，电功率的计较公式P=UI，在四个物理量中只要知道了其中的两个，就可以求出剩余的两个物理量.（有六种情况）表格的行，列出电流等物理量在各分电路和总电路的数值，或物理量在用电器的各类状态下（如额外任务状态、电路实际任务状态）的数值.而按照串、并联电路的特点或按照题设，只要知道其中的两个（或一个），就可以求出剩余的物理量.典型例题：如图4所示，R1=2欧，R2=6欧，接在电源上时，电压表的示数为0.5伏，求电路消耗的总电功率是多少？这是有关两个电阻串联的典型习题，有关电阻R1的物理量：I1、U1、R1、P1；有关电阻R2的物理量：I2、U2、R2、P2；有关总电路的物理量：I、U、R、P.在这12个物理量中，已知其中的三个物理量，就可以求出剩余的9个物理量.用“表格阐发法”进行解题阐发如下表1表1：有关R1 有关R2 有关总体横向关系电流I1 I2 I 电流相等U U=U1+U2 电压U1=0.5V*电阻R1=2Ω *R2=6Ω *R R=R1+R2电功率P1 P = ?注：* 暗示为题目中已知量.解题阐发：从表中“有关R1”的纵向可以看出，由于已知了U1和R1故可以求出I1和P1（在本题不需要求出）；再由“有关电流”的横向关系来看串联电路电流处处相等，可进一步得出I2和I；再从“有关总体”的纵向来看，要求P，则除了已求出的电流I这一个物理量外，还需要在U和R两者之中知道第二个物理量，方可求出.而要求R或求U，则可以从“有关电阻”的横向关系或“有关电压”横向关系中求出来.在这一步也就可以用两种办法，所谓一题多解.解：[有关R1纵向关系]∵因为R1与R2串联∴总电流I=I1=0.25A [横向关系]总电阻 [横向关系]总功率 [有关总电阻纵向关系]有一类习题，是关于灯泡的，常有额外状态和任务状态，如用“6V3W”字样已知了灯泡额外状态的电压和电功率，而任务状态则经常为“电功率最小时（或最大时）”等情况.横向关系往往在题设中出现，如设灯泡的电阻不变，或设电源的总电压不变等.四、有关“电路变更”阐发良多同学反应“变更的电路难，不知从何下手”.这是因为阐发变更的电路涉及的内容广，考虑的问题深.对电阻、电流强度、电压及电功率相互关系的阐发，稍有失慎就会造成连错反响，得出错误的结论.这是电学综合问题的又一个难点.变更电路主要是通过开关或滑动变阻器的改动来富于电路变更的.电路中有多个开关，通过开封闭合和断开的状态变更，往往会使各用电器的连接关系产生变更，而滑动变阻器则通过滑片来改动其连入电路的有效电阻，从而使电路中的电压、电流、电功率等数值产生变更（也有改动电路结构的）.有关变更电路，应在学会识别“部分电路短接”和学会识别串并联电路的根本上，掌握阐发变更电路的根本思路.1、开关的通、断造成电路的变更当开关处在不合状态时，由于断路和短路，接入电路中的用电器，及其用电器之间的连接方法一般要产生变更，因此首先要在原电路的根本上画出各类情况下的实际电路.改画时要按照电流的实际情况，运用“裁撤法”.裁撤法要求：⑴、去掉被断路的元件；⑵、去掉已被短路的元件；⑶、用“去表法”去表，其原则是“电压表处是断路，电流直过电流表”.在去掉电压表时，要阐发电压表读出来的是哪部分电路两端的电压，可用等效电路法进行阐发例题：如图5所示电路中，电源电压保持4伏，L1的电阻为4欧，L2、L3的电阻均为16欧求：⑴、S1、S2都断开时，电流表和电压表的示数.⑵、S1、S2都接通时，整个电路消耗的电功率.例题阐发：在题中的当开关处于闭合或断开的两种情况下电路结构产生了变更，可进行电路的改画，见图6.注：图中虚线部分是要去掉的部分.去掉电流表电压表后，要阐发它们辨别丈量哪一个用电器的哪一个物理量.电压表可借助于“等电位”进行阐发.在图7中，红线、蓝线、黑线辨别是三个“同电位点”，由图7中可见，L1与电压表V均加在蓝线与黑线之间，所以电压表是L两端的电压.解：当S1、S2都断开时，L1、L3串联.电流表读数电压表读数当S1、S2都接通时，L2、L3并联.总电阻总功率2．滑动变阻器变更问题滑动变阻器连入电路中的有效电阻产生变更了，或是引起电路结构的变更，或是引起电路中电压、电流、电功率的变更.典型例题：如图8所示电路中，电源电压不变，当滑动变阻器[ ]A、电流表和电压表的示数变大；B、电流表和电压表的示数变小；C、电流暗示数变小，电压暗示数变大；D、电流暗示数变大，电压暗示数变小.有关滑动变阻器的此类型问题，解题关头是：⑴、弄清滑动变阻器原理，滑片滑动时电阻是变大仍是变小？⑵、弄清物理量是否变更，一般来说，电源的电压，定值电阻的阻值是不变，其它的物理量都是变更的；⑶、弄清电压表读数读出的是哪一个电器两端的电压；⑷、利用表格整理阐发问题的思路.上例题表格阐发如下：有关R1 有关R2 总电路关系电流I1 I2 I ？串联电流相等电压U1 ？U总不变U总=U1+U2电阻R1 不变R2 ↑R总R总=R1+R2由电阻横向关系可知，因R1不变，R2变大，故R总将变大；再由总电路纵向关系可知，R总变大，U总不变，故I将变小（电流表读数）；因串联电路电流相等I1=I；再由有关R1纵向关系可知，I1变小，R1不变，故U 1将变小（电压表读数变小）.。
例5：如图所示，当接通开关S后，发现电流表指针偏转，电压表指针不动，则故障可能是（）A．L1的灯丝断了B．L2的灯丝断了C．L1的接线短路D．L2的接线短路初中物理电学综合问题难点突破电学综合题历来是初中物理的难点，在近几年的中考题中屡屡出现，由于试题综合性强，设置障碍多，如果学生的学习基础不够扎实，往往会感到很难。
在实际教学中，许多教师采用的是“题海战术”，无形加重了学生学习的课业负担。
探索和改进电学综合问题教学，是一项很有价值的工作。
在长期的初中教学实践中，本人逐步探索了一套电学综合问题教学方案，对于学生突破电学综合问题中的障碍有一定效果。
一、理清“短路”概念。
在教材中，只给出了“整体短路”的概念，“导线不经过用电器直接跟电源两极连接的电路，叫短路。
”而在电学综合题中常常会出现局部短路的问题，如果导线不经过其他用电器而将某个用电器（或某部分电路）首尾相连就形成局部短路。
局部短路仅造成用电器不工作，并不损坏用电器，因此是允许的。
因它富于变化成为电学问题中的一个难点。
局部短路概念抽象，学生难以理解。
可用实验帮助学生突破此难点。
实验原理如图1，当开关S闭合前，两灯均亮（较暗）；闭合后，L1不亮，而L2仍发光（较亮）。
为了帮助初中生理解，可将L1比作是电流需通过的“一座高山”而开关S的短路通道则比作是“山里的一条隧洞”。
有了“隧洞”，电流只会“走隧洞”而不会去“爬山”。
二、识别串并联电路电路图是电学的重要内容。
许多电学题一开头就有一句“如图所示的电路中”如果把电路图辨认错了，电路中的电流强度、电压、电阻等物理量的计算也随之而错，造成“全军覆没”的局面，所以分析电路是解题的基础。
初中电学一般只要求串联、并联两种基本的连接，不要求混联电路。
区分串、并联电路是解电学综合题的又一个需要突破的难点。
识别串、并联有三种方法，⑴、电流法；⑵、等效电路法；⑶、去表法。
⑴、电流法：即从电源正极出发，顺着电流的流向看电流的路径是否有分支，如果有，则所分的几个分支之间为并联，（分支前后有两个节点）如果电流的路径只有一条（无分支点），则各元件之间为串联。

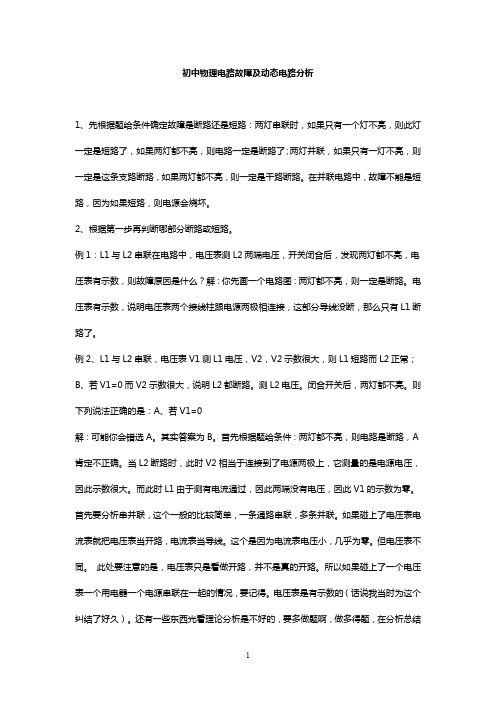

初中物理电路故障及动态电路分析1、先根据题给条件确定故障是断路还是短路：两灯串联时，如果只有一个灯不亮，则此灯一定是短路了，如果两灯都不亮，则电路一定是断路了；两灯并联，如果只有一灯不亮，则一定是这条支路断路，如果两灯都不亮，则一定是干路断路。
在并联电路中，故障不能是短路，因为如果短路，则电源会烧坏。
2、根据第一步再判断哪部分断路或短路。
例1：L1与L2串联在电路中，电压表测L2两端电压，开关闭合后，发现两灯都不亮，电压表有示数，则故障原因是什么？解：你先画一个电路图：两灯都不亮，则一定是断路。
电压表有示数，说明电压表两个接线柱跟电源两极相连接，这部分导线没断，那么只有L1断路了。
例2、L1与L2串联，电压表V1测L1电压，V2，V2示数很大，则L1短路而L2正常；B、若V1=0而V2示数很大，说明L2都断路。
测L2电压。
闭合开关后，两灯都不亮。
则下列说法正确的是：A、若V1=0 解：可能你会错选A。
其实答案为B。
首先根据题给条件：两灯都不亮，则电路是断路，A肯定不正确。
当L2断路时，此时V2相当于连接到了电源两极上，它测量的是电源电压，因此示数很大。
而此时L1由于测有电流通过，因此两端没有电压，因此V1的示数为零。
首先要分析串并联，这个一般的比较简单，一条通路串联，多条并联。
如果碰上了电压表电流表就把电压表当开路，电流表当导线。
这个是因为电流表电压小，几乎为零。
但电压表不同。
此处要注意的是，电压表只是看做开路，并不是真的开路。
所以如果碰上了一个电压表一个用电器一个电源串联在一起的情况，要记得。
电压表是有示数的（话说我当时为这个纠结了好久）。
还有一些东西光看理论分析是不好的，要多做题啊，做多得题，在分析总结以下，会好很多。
而且如果有不会的，一定要先记下来，没准在下一题里就会有感悟、一．常见电路的识别方法与技巧在解决电学问题时，我们遇到的第一个问题往往是电路图中各个用电器（电阻）的连接关系问题。
不能确定各个电阻之间的连接关系，就无法确定可以利用的规律，更谈不到如何解决问题。
例5：如图所示，当接通开关S后，发现电流表指针偏转，电压表指针不动，则故障可能是（）A．L1的灯丝断了B．L2的灯丝断了C．L1的接线短路D．L2的接线短路初中物理电学综合问题难点突破电学综合题历来是初中物理的难点，在近几年的中考题中屡屡出现，由于试题综合性强，设置障碍多，如果学生的学习基础不够扎实，往往会感到很难。
在实际教学中，许多教师采用的是“题海战术”，无形加重了学生学习的课业负担。
探索和改进电学综合问题教学，是一项很有价值的工作。
在长期的初中教学实践中，本人逐步探索了一套电学综合问题教学方案，对于学生突破电学综合问题中的障碍有一定效果。
一、理清“短路”概念。
在教材中，只给出了“整体短路”的概念，“导线不经过用电器直接跟电源两极连接的电路，叫短路。
”而在电学综合题中常常会出现局部短路的问题，如果导线不经过其他用电器而将某个用电器（或某部分电路）首尾相连就形成局部短路。
局部短路仅造成用电器不工作，并不损坏用电器，因此是允许的。
因它富于变化成为电学问题中的一个难点。
局部短路概念抽象，学生难以理解。
可用实验帮助学生突破此难点。
实验原理如图1，当开关S闭合前，两灯均亮（较暗）；闭合后，L1不亮，而L2仍发光（较亮）。
为了帮助初中生理解，可将L1比作是电流需通过的“一座高山”而开关S的短路通道则比作是“山里的一条隧洞”。
有了“隧洞”，电流只会“走隧洞”而不会去“爬山”。
二、识别串并联电路电路图是电学的重要内容。
许多电学题一开头就有一句“如图所示的电路中”如果把电路图辨认错了，电路中的电流强度、电压、电阻等物理量的计算也随之而错，造成“全军覆没”的局面，所以分析电路是解题的基础。
初中电学一般只要求串联、并联两种基本的连接，不要求混联电路。
区分串、并联电路是解电学综合题的又一个需要突破的难点。
识别串、并联有三种方法，⑴、电流法；⑵、等效电路法；⑶、去表法。
⑴、电流法：即从电源正极出发，顺着电流的流向看电流的路径是否有分支，如果有，则所分的几个分支之间为并联，（分支前后有两个节点）如果电流的路径只有一条（无分支点），则各元件之间为串联。
中考物理电路图解题步骤及专题练习题（含答案解析）一、画电路图题型首先，画电路图题型大约可分为以下几种：1、看实物画出电路图。
2、明确每个元件的位置，然后作图3、看图连元件作图。
4、根据要求设计电路。
5、识别错误电路，并画出正确的图。
一般考试就以上四种作图，下面就它们的作图方法详细说明。
1、看实物画电路图关键是在看图，图看不明白，就无法作好图。
中考有个内部规定，混联作图是不要求的，那么你心里应该明白实物图实际上只有两种电路，一种串联，另一种是并联，串联电路非常容易识别，先找电源正极，用铅笔尖沿电流方向顺序前进直到电源负极为止。
2、明确元件位置后作图顺序是：先画电池组，按元件排列顺序规范作图，横平竖直，转弯处不得有元件若有电压表要准确判断它测的是哪能一段电路的电压，在检查电路无误的情况下，将电压表并在被测电路两端。
对并联电路，判断方法如下，从电源正极出发，沿电流方向找到分*点，并标出中文“分”字，(遇到电压表不理它，当断开没有处理)用两支铅笔从分点开始沿电流方向前进，直至两支笔尖汇合，这个点就是汇合点。
并标出中文“合”字。
首先要清楚有几条支路，每条支路中有几个元件，分别是什么。
特别要注意分点到电源正极之间为干路，分点到电源负极之间也是干路，看一看干路中分别有哪些元件，在都明确的基础上开始作电路图，具体步骤如下：先画电池组，分别画出两段干路，干路中有什么画什么。
在分点和合点之间分别画支路，有几条画几条(多数情况下只有两条支路)，并准确将每条支路中的元件按顺序画规范，作图要求横平竖直，铅笔作图检查无误后，将电压表画到被测电路的两端。
3、看电路图连元件作图方法：先看图识电路：混联不让考，只有串，并联两种，串联容易识别重点是并联。
若是并联电路，在电路较长上找出分点和合点并标出。
并明确每个元件所处位置。
(首先弄清楚干路中有无开并和电流表)连实物图，先连好电池组，找出电源正极，从正极出发，连干路元件，找到分点后，分支路连线，千万不能乱画，顺序作图。
初中物理电路故障分析题技巧及实例分析根据现象判断电路故障现象1：用电器不工作（1）串联电路：如果其他用电器均不能工作，说明某处发生断路；如果其他用电器仍在工作，说明该用电器被短路了。
（2）并联电路：如果所有用电器均不工作，则干路发生断路；如果其他用电器仍工作，则该用电器所在支路发生断路。
现象2：电流表示数正常，电压表无示数（1）分析：“电流表示数正常”表明电流表所在的电路为通路，“电压表无示数”表明无电流通过电压表。
（2）故障原因：①电压表损坏；②电压表接触不良；③与电压表并联的用电器短路。
现象3：电流表无示数，电压表有示数（1）分析：“电流表无示数”说明电流很小或几乎无电流通过电流表，“电压表有示数”表明电路中有电流通过。
（2）故障原因：①电流表短路；②和电压表并联的用电器断路。
现象4：电流表、电压表均无示数（1）分析：“电流表、电压表均无示数”表明无电流通过两表.（2）故障原因：①两表同时短路；②干路断路导致无电流.测量小灯泡电阻或电功率实验中常见的故障现象故障电流表有示数，电压表无示数，小灯泡不发光小灯泡短路电流表无示数，电压表示数接近电源电压，小灯泡不发光小灯泡断路或电流表与电压表互换位置电压表和电流表都没有示数，小灯泡不亮滑动变阻器断路或开关断路闭合开关，过了一段时间，灯泡突然变亮，电流表、电压表示数均增大滑动变阻器短路无论怎样移动滑片，电流表和电压表的示数不变，灯泡发光过亮滑动变阻器“上上连接”无论怎样移动滑片，电流表和电压表的示数不变，灯泡发光较暗滑动变阻器“下下连接”故障1：电流表与电压表的指针向没有刻度的方向偏转。
判断：电流表和电压表的“+”、“—”接线柱接反故障2：电流表和电压表的指针偏转角度很小。
判断：①电压表和电流表的量程可能都选择过大；②电源电压可能过低。
故障3：电流表指针超过最大值。
判断：①量程可能选择过小；②电路中可能出现短路。
故障4：滑动变阻器滑动时，电表示数及灯泡亮度无变化。
初中物理电学综合问题难点突破
电学综合题历来是初中物理的难点，在近几年的中考题中屡屡出现，由于试题综合性强，设置障碍多，如果学生的学习基础不够扎实，往往会感到很难。
在实际教学中，许多教师采用的是“题海战术”，无形加重了学生学习的课业负担。
探索和改进电学综合问题教学，是一项很有价值的工作。
在长期的初中教学实践中，本人逐步探索了一套电学综合问题教学方案，对于学生突破电学综合问题中的障碍有一定效果。
一、理清“短路”概念。
在教材中，只给出了“整体短路”的概念，“导线不经过用电器直接跟电源两极连接的电路，叫短路。
”而在电学综合题中常常会出现局部短路的问题，如果导线不经过其他用电器而将某个用电器（或某部分电路）首尾相连就形成局部短路。
局部短路仅造成用电器不工作，并不损坏用电器，因此是允许的。
因它富于变化成为电学问题中的一个难点。
局部短路概念抽象，学生难以理解。
可用实验帮
助学生突破此难点。
实验原理如图1，当开关S闭合前，
两灯均亮（较暗）；闭合后，L1不亮，而L2仍发光（较
亮）。
为了帮助初中生理解，可将L1比作是电流需通过的“一座高山”而开关S的短路通道则比作是“山里的一条隧洞”。
有了“隧洞”，电流只会“走隧
洞”而不会去“爬山”。
二、识别串并联电路
电路图是电学的重要内容。
许多电学题一开头就有一句“如图所示的电路中”如果把电路图辨认错了，电路中的电流强度、电压、电阻等物理量的计算也随之而错，造成“全军覆没”的局面，所以分析电路是解题的基础。
初中电学一般只要求串联、并联两种基本的连接，不要求混联电路。
区分串、并联电路是解电学综合题的又一个需要突破的难点。
识别串、并联有三种方法，⑴、电流法；⑵、等效电路法；⑶、去表法。
⑴、电流法：即从电源正极出发，顺着电流的流向看电流的路径是否有分支，如果有，则所分的几个分支之间为并联，（分支前后有两个节点）如果电流的路径只有一条（无分支点），则各元件之间为串联。
此方法学生容易接受。
⑵、等效电路法：此方法实质上运用了“电位”的概念，在初中物理中，电压的概念，是通过“水位差”的类比中引入的。
那么，可借助于“高度差”进行类比，建立“一样高的电位”概念。
可以通过类比手法，例如：如果某学校三层楼上有初三⑴、初三⑵、初三⑶三个班级，二层楼上有初二⑴、初二⑵、初二⑶三个班级，那么初三年级与初二年级任意两个班级之间的“高度差”是一样的，都相差“一层楼”。
因为初三年级各班处于“一样高”的三层楼上，而初二年级各班级处于“一样高”的二层楼上。
在电路中，也有“一样高电位”的概念。
在电路中，无论导线有多长，只要其间没有用电器都可以看成是同一个点，即电位“一样高”。
因此，我们可以找出各元件两端的公共点画出简化的等效电路。
图2、图3是对各电阻的连接情况分析。
图2 图3
如上图2红线上各个点都与电源正极“电位一样高”，蓝线部分
与电源负极“电位一样高”，可以简化为图3。
在图3中，R1、
R2、R3的并联关系也就显而易见了。
⑶、去表法：由于电压表的内阻很大，并联在电路中时，通过它的电流很小，可忽略不计。
故在电路中去掉电压表，不会影响电路结构，电压表所在之处可视为开路。
而电流表的内阻很小，串联在电路中几乎不影响电路的电流强度，因而，在电路分析中，可视其为一根导线，去掉后改成一根导线即可。
三、“表格分析法” 整理解题思路
不少初中生反映，电学习题涉及概念、公式多，解题头绪多，容易出错。
要突破这个难点，关键在于整理出清晰的解题思路。
可以使用“表格法”帮助整理解题思路
表格的列，列出有关用电器的电流、电压、电阻、电功率四个物理量。
在一般计算中，出现用电器多为纯电阻，根据欧姆定律I=U/R，电功率的计算公式P=UI，在四个物理量中只要知道了其中的两个，就可以求出剩余的两个物理量。
（有六种情况）
表格的行，列出电流等物理量在各分电路和总电路的数值，或物理量在用电器的各种状态下（如额定工作状态、电路实际工作状态）的数值。
而根据串、并联电路的特点或根据题设，只要知道其中的两个（或一个），就可以求出剩余的物理量。
典型例题：如图4所示，R1=2欧，R2=6欧，接在电源上时，电压表的示数为0.5伏，求电路消耗的总电功率是多少
这是有关两个电阻串联的典型习题，
有关电阻R1的物理量：I1、U1、R1、P1；
有关电阻R2的物理量：I2、U2、R2、P2；
有关总电路的物理量：I、U、R、P。
在这12个物理量中，已知其中的三个物理量，就可以求出剩余的9个物理量。
用“表格分析法”进行解题分析如下表1
表1：
注：* 表示为题目中已知量。
解题分析：从表中“有关R1”的纵向可以看出，由于已知了U1和R1故可以求出I1和P1（在本
题不需要求出）；再由“有关电流”的横向关系来看串联电路电流处处相等，可进一步得出I2
和I；再从“有关总体”的纵向来看，要求P，则除了已求出的电流I这一个物理量外，还需要在U和R两者之中知道第二个物理量，方可求出。
而要求R或求U，则可以从“有关电阻”的横向关系或“有关电压”横向关系中求出来。
在这一步也就可以用两种方法，所谓一题多解。
解：[有关R1纵向关系]
∵因为R1与R2串联∴总电流I=I1=0.25A [横向关系]
总电阻 [横向关系]
总功率 [有关总电阻纵向关系]
有一类习题，是关于灯泡的，常有额定状态和工作状态，如用“6V3W”字样已知了灯泡额定状态的电压和电功率，而工作状态则常常为“电功率最小时（或最大时）”等情况。
横向关系往往在题设中出现，如设灯泡的电阻不变，或设电源的总电压不变等。
四、有关“电路变化”分析
不少同学反映“变化的电路难，不知从何下手”。
这是因为分析变化的电路涉及的内容广，考虑的问题深。
对电阻、电流强度、电压及电功率相互关系的分析，稍有不慎就会造成连错反应，得出错误的结论。
这是电学综合问题的又一个难点。
变化电路主要是通过开关或滑动变阻器的改变来富于电路变化的。
电路中有多个开关，通过开关闭合和断开的状态变化，往往会使各用电器的连接关系发生变化，而滑动变阻器则通过滑片来改变其连入电路的有效电阻，从而使电路中的电压、电流、电功率等数值发生变化（也有改变
电路结构的）。
有关变化电路，应在学会识别“部分电路短接”和学会识别串并联电路的基础上，掌握分析变化电路的基本思路。
1、开关的通、断造成电路的变化
当开关处在不同状态时，由于断路和短路，接入电路中的用电器，及其用电器之间的连接方式一般要发生变化，因此首先要在原电路的基础上画出各种情况下的实际电路。
改画时要根据电流的实际情况，运用“拆除法”。
拆除法要求：⑴、去掉被断路的元件；⑵、去掉已被短路的元件；⑶、用“去表法”去表，其原则是“电压表处是断路，电流直过电流表”。
在去掉电压表时，要分析电压表读出来的是哪部分电路两端的电压，可用等效电路法进行分析。
例题：如图5所示
电路中，电源电压保持4伏，L1的电阻为4欧，L2、L3的电阻均为16欧
求：⑴、S1、S2都断开时，电流表和电压表的示数。
⑵、S1、S2都接通时，整个电路消耗的电功率。
例题分析：在题中的当开关处于闭合或断开的两种情况下电路结构发生了变化，可进行电路的改
画，见图6。
注：图中虚线部分是要去掉的部分。
在用“去表法”去掉电流表电压表后，
要分析它们分别测量哪一个用电器的
哪一个物理量。
电压表
可借助于“等电位”进行分析。
在图7中，红线、蓝线、黑线分别是三个“同电位点”，由图7中可见，L1与电压表V均加在蓝线与黑线之间，所以电压表是L两端的电压。
解：当S1、S2都断开时，L1、L3串联。
电流表读数
电压表读数
当S1、S2都接通时，L2、L3并联。
总电阻
总功率
2．滑动变阻器变化问题
滑动变阻器连入电路中的有效电阻发生变化了，或是引起电路结构的变化，或是引起电路中电压、电流、电功率的变化。
典型例题：如图8所示电路中，电源电压不变，当滑动变阻器的滑片向右滑动时，电流表和电压表的示数变化情况是[ ]
A、电流表和电压表的示数变大；
B、电流表和电压表的示数变小；
C、电流表示数变小，电压表示
数变大；
D、电流表示数变大，电压表示数变小。
有关滑动变阻器的此类型问题，解题关键是：⑴、弄清滑动变阻器原理，滑片滑动时电阻是变大还是变小⑵、弄清物理量是否变化，一般来说，电源的电压，定值电阻的阻值是不变，其它的物理量都是变化的；⑶、弄清电压表读数读出的是哪一个电器两端的电压；⑷、利用表格整理分析问题的思路。
上例题表格分析如下：
有关R1有关R2总电路关系
电流I1I2 I 串联电流相等
电压U1 U总不变U总 =U1+U2
电阻R1 不变R2 ↑R总R总 =R1+R2
由电阻横向关系可知，因R1不变，R2变大，故R总将变大；再由总电路纵向关系可知，R总变大，U总不变，故I将变小（电流表读数）；因串联电路电流相等I1=I；再由有关R1纵向关系可知，I1变小，R1不变，故U 1将变小（电压表读数变小）。
