青岛国信体育馆暖通空调调研

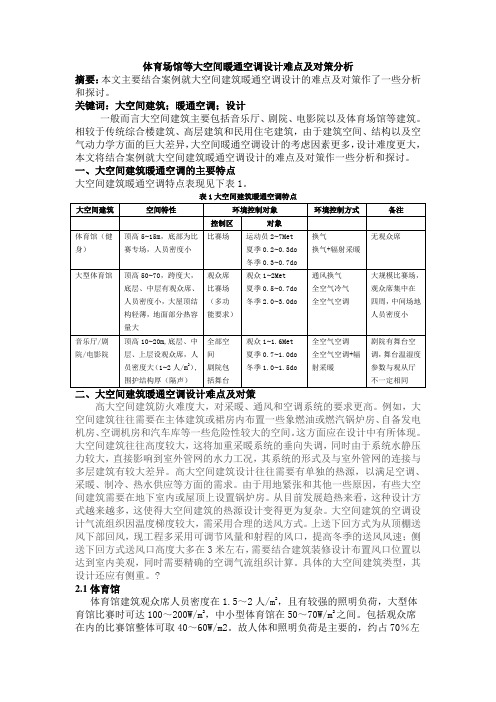

体育场馆等大空间暖通空调设计难点及对策分析摘要：本文主要结合案例就大空间建筑暖通空调设计的难点及对策作了一些分析和探讨。

关键词：大空间建筑；暖通空调；设计一般而言大空间建筑主要包括音乐厅、剧院、电影院以及体育场馆等建筑。

相较于传统综合楼建筑、高层建筑和民用住宅建筑，由于建筑空间、结构以及空气动力学方面的巨大差异，大空间暖通空调设计的考虑因素更多，设计难度更大，本文将结合案例就大空间建筑暖通空调设计的难点及对策作一些分析和探讨。

一、大空间建筑暖通空调的主要特点大空间建筑暖通空调特点表现见下表1。

表1大空间建筑暖通空调特点大空间建筑空间特性环境控制对象环境控制方式备注控制区对象体育馆（健身）顶高5~15m，底部为比赛专场，人员密度小比赛场运动员2~7Met夏季0.2~0.3do冬季0.3~0.7do换气换气+辐射采暖无观众席大型体育馆顶高50~70，跨度大，底层、中层有观众席、人员密度小，大屋顶结构轻薄，地面部分热容量大观众席比赛场（多功能要求）观众1~2Met夏季0.5~0.7do冬季2.0~3.0do通风换气全空气冷气全空气空调大规模比赛场，观众席集中在四周，中间场地人员密度小音乐厅/剧院/电影院顶高10~20m,底层、中层、上层设观众席，人员密度大（1~2人/m2）,围护结构厚（隔声）全部空间剧院包括舞台观众1~1.6Met夏季0.7~1.0do冬季1.0~1.5do全空气空调全空气空调+辐射采暖剧院有舞台空调，舞台温湿度参数与观从厅不一定相同二、大空间建筑暖通空调设计难点及对策高大空间建筑防火难度大，对采暖、通风和空调系统的要求更高。

例如，大空间建筑往往需要在主体建筑或裙房内布置一些象燃油或燃汽锅炉房、自备发电机房、空调机房和汽车库等一些危险性较大的空间。

这方面应在设计中有所体现。

大空间建筑往往高度较大，这将加重采暖系统的垂向失调，同时由于系统水静压力较大，直接影响到室外管网的水力工况，其系统的形式及与室外管网的连接与多层建筑有较大差异。

体育中心暖通专业施工方案体育中心暖通专业施工方案是体育场馆内重要的技术工程之一，它直接影响到体育中心内部的空气质量和温度调节。

暖通专业的施工方案旨在确保体育中心内部运动员和观众的舒适度，提高赛事和活动的质量。

1. 设计方案1.1 设计原则体育中心暖通专业施工方案的设计原则包括保证室内空气的流通和净化、达到舒适的温度和湿度、节能环保、安全可靠等方面。

设计方案应考虑体育场馆的使用需求，确保在不同季节和活动情况下能够有效运行。

1.2 设计内容•送风系统设计：根据体育中心的空间结构和使用要求，设计送风系统，确保空气流通畅通，保证室内空气质量。

•空调系统设计：根据体育中心的实际情况确定适合的空调系统类型及规模，保证温度和湿度的舒适度。

•排风系统设计：安排合理的排风系统，排除室内污浊空气，保持室内环境清洁。

•管道系统设计：合理设计管道系统，确保供回风集中、管道规范及密闭可靠。

•控制系统设计：设计智能控制系统，保证各系统的协调运行和监控。

•节能环保设计：采用节能环保的技术手段，减少能源消耗，降低运行成本。

2. 施工实施2.1 施工流程体育中心暖通专业施工方案的实施流程包括施工前准备、设备安装、管道敷设、系统调试等步骤。

施工人员应按照设计方案进行施工，保证施工质量和进度。

2.2 资质要求施工单位应具备相应的暖通专业施工资质和经验，施工人员应持有相关证书，确保施工过程中的安全和质量。

2.3 施工质量控制施工过程中应实施严格的质量控制措施，包括材料检验、工艺监督、现场检测等，确保施工质量符合设计要求。

3. 施工验收3.1 验收标准体育中心暖通专业施工方案完成后，应进行验收。

验收标准包括设计文件是否符合要求、设备安装是否达标、系统运行是否正常、节能效果是否明显等。

3.2 验收程序验收程序包括设备功能检测、系统运行测试、能耗监测、性能评价等步骤。

验收人员应结合实际情况进行全面评估，确保施工方案的有效性和可靠性。

4. 维护管理体育中心暖通专业施工方案完成验收后，应建立健全的维护管理制度，定期对设备和系统进行检查和维护，确保设备的正常运行和系统的可靠性。

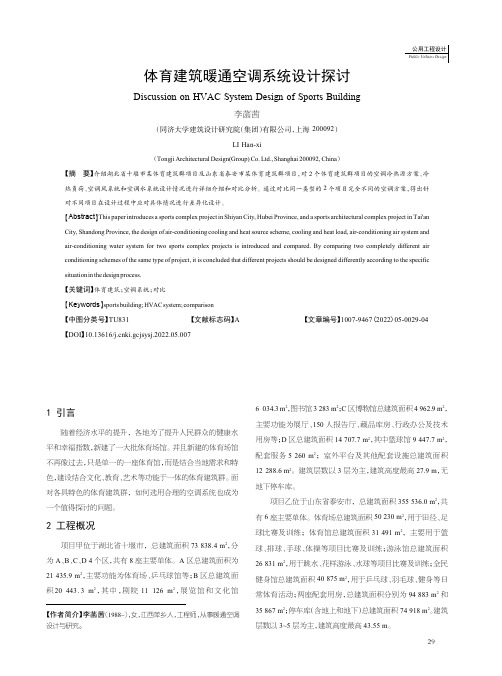

体育建筑暖通空调系统设计探讨Discussion on HVAC System Design of Sports Building李菡茜（同济大学建筑设计研究院（集团）有限公司，上海200092）LI Han-xi（Tongji Architectural Design(Group)Co.Ltd.,Shanghai200092,China）【摘要】介绍湖北省十堰市某体育建筑群项目及山东省泰安市某体育建筑群项目，对2个体育建筑群项目的空调冷热源方案、冷热负荷、空调风系统和空调水系统设计情况进行详细介绍和对比分析。

通过对比同一类型的2个项目完全不同的空调方案，得出针对不同项目在设计过程中应对具体情况进行差异化设计。

【Abstract】This paper introduces a sports complex project in Shiyan City,Hubei Province,and a sports architectural complex project in Tai'an City,Shandong Province,the design of air-conditioning cooling and heat source scheme,cooling and heat load,air-conditioning air system and air-conditioning water system for two sports complex projects is introduced and compared.By comparing two completely different air conditioning schemes of the same type of project,it is concluded that different projects should be designed differently according to the specific situation in thedesign process.【关键词】体育建筑；空调系统；对比【Keywords】sports building;HVAC system;comparison【中图分类号】TU831【文献标志码】A【文章编号】1007-9467（2022）05-0029-04【DOI】10.13616/ki.gcjsysj.2022.05.0071引言随着经济水平的提升，各地为了提升人民群众的健康水平和幸福指数，新建了一大批体育场馆。

国家体育馆空调设计理念
国家体育馆是一个重要的体育场馆，为了确保运动员和观众在比赛和活动中的
舒适度，空调设计理念至关重要。

在设计国家体育馆的空调系统时，需要考虑到体育馆的特殊需求，以确保室内空气质量和温度的舒适度。

首先，国家体育馆的空调系统需要考虑到大型体育活动时的人流量和热量产生。

因为大型比赛和活动会带来大量的观众和运动员，他们的活动会产生大量的热量，而这些热量会对室内温度造成影响。

因此，空调系统需要有足够的制冷能力来应对这些热量，以保持室内温度的舒适度。

其次，国家体育馆的空调系统还需要考虑到室内空气质量的问题。

大量的人群
聚集在室内会产生二氧化碳和其他有害气体，而运动员的大量运动也会产生大量的汗水和气味。

因此，空调系统需要有足够的换气量和过滤能力，以确保室内空气的清新和健康。

此外，国家体育馆的空调系统还需要考虑到能源效率和环保性。

作为一个大型
体育场馆，国家体育馆的能源消耗量是很大的，因此空调系统需要具有较高的能源效率，以减少能源消耗和碳排放。

同时，空调系统还需要使用环保的制冷剂和材料，以减少对环境的影响。

总之，国家体育馆的空调设计理念需要综合考虑到人流量、热量产生、空气质量、能源效率和环保性等多个方面。

只有在这些方面都得到充分考虑的情况下，国家体育馆的空调系统才能真正满足体育活动的需求，为运动员和观众带来舒适的体育观赛体验。

国家体育馆空调设计理念
国家体育馆是一个举办体育赛事和大型活动的重要场馆，其空调设计理念至关重要。

在设计国家体育馆的空调系统时，需要考虑到大型活动时的人流量和气温变化，以及体育馆内部不同区域的空调需求。

因此，空调设计理念应该注重节能、舒适和可持续发展。

首先，节能是国家体育馆空调设计的重要理念之一。

体育馆通常需要持续运行空调系统，因此节能是至关重要的。

设计师可以采用先进的空调设备和技术，如变频空调、智能控制系统等，以最大程度地减少能源消耗。

此外，通过合理的空调系统布局和优化空调设备的选择，也可以有效降低能源消耗，实现节能目标。

其次，舒适是国家体育馆空调设计的另一个重要理念。

体育馆内通常有大量的人流和运动活动，因此空调系统需要能够确保室内空气的清新和温度的舒适。

设计师可以通过合理的空调系统布局和空气流通设计，确保室内空气质量良好，并且在大型活动时能够保持室内温度的舒适度。

最后，可持续发展是国家体育馆空调设计的重要理念之一。

设计师可以采用环保型的空调设备和材料，确保空调系统的运行不会对环境造成负面影响。

此外，设计师还可以考虑利用可再生能源，如太阳能、地热能等，来为体育馆提供能源，实现空调系统的可持续发展。

总的来说，国家体育馆空调设计理念应该注重节能、舒适和可持续发展。

通过合理的空调系统设计和设备选择，可以为体育馆提供舒适的室内环境，同时最大程度地减少能源消耗，实现可持续发展的目标。

这样的空调设计理念不仅可以提升体育馆的使用体验，也能为环境保护和可持续发展做出贡献。

大型体育中心暖通空调设计要点分析随着近年来体育竞技产业的发展和全民健身意识的增强，越来越多的大型体育赛事在我国举办，各地大型体育中心的建设不断增多。

在体育中心建设过程中，由于其建筑体量巨大、容纳人数众多，暖通空调设计在其中是非常重要的一环。

本文以成都某在建大型体育中心项目为例，针对其空调形式、空调水系统、空调风系统、观众看台送风方式、消防风管防火措施等方面的设计要点进行了详细分析。

本研究项目位于四川省成都市，包括多功能体育馆、小球馆、游泳跳水馆。

总建筑面积约19.8万平米,其中地上建筑面积13.3万平米，地下建筑面积6.5万平米。

多功能体育馆总建筑面积约为9万平米，为18000座的甲级特大型体育馆。

多功能体育馆包括运动员用房，比赛场地，新闻媒体用房，观众用房，竞赛管理用房等。

小球馆总建筑面积为3.6万平米，主要功能包括乒乓球训练馆、台球比赛馆、地下车库等。

游泳跳水馆为多层公共建筑，地下二层，地上三层，坐席数为固定坐席：3000座。

游泳跳水馆总建筑面积为7.2万平米，主要功能包括游泳跳水和运动服务用房（运动超市、亲子培训、射箭、滑雪、健身和配套餐饮等）。

一、空调形式的选择考虑到体育中心的固有特点和后期运营需求，不同区域房间的空调方式选择如下：（1）考虑到机房使用时间不一致，消防控制室、变配电房、电梯机房、值班室、转播机房等采用独立的分体空调或风冷多联式空调。

（2）考虑到后期运营的灵活使用，小球馆的配套办公用房及物管用房采用多联式空调系统，室外机放置于屋面夹层室外机位。

（3）除上述区域外，多功能体育馆、小球馆、游泳跳水馆等区域合设集中式空调系统。

二、中央空调水系统设计要点从减少主机装机容量，节省初投资及方便集中运行管理的角度，可考虑集中设置一套空调冷、热源。

采用不同环路分别供给多功能体育馆、小球馆、游泳跳水馆，环路上设置计量装置，便于后期能耗统计。

空调水系统采用冷热合用的两管制一级泵变流量系统。

空调冷冻的供回水温度为6/12℃，较之常规的7/12℃供回水温差降低水系统输送能耗。

奥运会体育场馆暖通空调系统设计及分布式能源系统随着奥运会的举办，体育场馆的暖通空调系统设计变得尤为重要。

体育场馆是大规模活动的场所，对室内环境舒适度和空气质量的要求非常高，同时也对能源效率有着更高的要求。

因此，在奥运会体育场馆的暖通空调系统设计中，需要采取一系列的措施以保证室内环境的舒适度和能源的高效利用。

首先，在暖通空调系统设计中，应充分考虑场馆的特点和使用需求。

体育场馆一般有很大的室内空间和高人流密度，因此需要设计合理的风口布置、通风方式和风速控制。

通过合理布置风口，可以实现空气的均匀流通，同时也能够满足不同位置的用户对空气质量的要求。

另外，还可以采用新风系统和空气净化设备，提高室内空气的质量。

此外，还应合理设计供暖和制冷系统，根据场馆的使用时间和季节变化，合理调节供暖与制冷设备的运行模式，降低能耗。

其次，分布式能源系统也是奥运会体育场馆暖通空调系统设计中的重要考虑因素。

分布式能源系统能够提供可靠的电力供应，同时还可以通过余热回收和回用来减少能源浪费。

在设计中，可以考虑采用太阳能光伏发电、地热能等可再生能源，来满足场馆的电力需求。

通过合理设计能源系统，可以将电力、热力和冷力的供应进行集成和优化，从而提高能源利用效率。

另外，还可以考虑采用智能控制系统来优化暖通空调系统的运行。

智能控制系统可以根据室内外温度、湿度和人流量等因素来决定空调设备的运行模式和风速，从而实现能源的高效利用。

此外，还可以通过数据分析和监测系统对系统运行情况进行实时监测和调整，以保证系统的稳定性和可靠性。

总之，奥运会体育场馆暖通空调系统设计需要考虑到室内环境的舒适度和能源的高效利用。

通过合理布置风口、采用新风系统和空气净化设备，可以保证室内空气的质量；通过分布式能源系统和智能控制系统的应用，可以实现能源的可靠供应和高效利用。

这些措施的综合应用将有助于提高奥运会体育场馆的暖通空调系统效能，为参赛运动员和观众创造一个舒适、健康的室内环境。

208研究与探索Research and Exploration ·工程技术与创新中国设备工程 2020.09 (上)对北方大型体育场馆暖通空调节能措施的分析与研究张牛（鄂尔多斯市体育中心，内蒙古 鄂尔多斯 017000）摘要：高大空间的公共热冷源问题一直较为棘手，尤其是寒冷地区中的大型体育场馆，要满足场内活动者的温度要求，势必会造成大量的能源消耗。

基于此，本文主要对北方地区大型体育场馆中的暖通空调节能措施进行分析和研究，使得内部活动空间既能满足活动者的需要，又能减少消耗。

关键词：北方大型体育场馆；暖通空调；节能中图分类号：TU83 文献标识码：A 文章编号：1671-0711（2020）09（上）-0208-02大型体育场馆功能多样，不仅会承接体育赛事，同时，还是市民健身、娱乐的去处。

但由于场地空间较大，所消耗的能耗也较多，基于此，为了降低能耗，本文从分析空调系统热冷源的不同选择方法、从不同方面详细介绍了北方大型体育场馆的暖通空调节能措施，希望对有关人员起到参考作用。

1 大型体育场馆暖通空调系统体育场馆的面积较大，一般来说，高度可达到30m 以上，在空间上会形成温差梯度，室内气流容易受外界影响。

场内人员密集，人体活动时热量会大大增加，增加场内热量，如果不能合理进行调节，就会影响室内的舒适度。

此外，大型体育场馆内功能区域较多，其中，有各种设备，加上人员密集，仅仅是灯光照明、体育场馆人员、设备等的散热量就占总冷热负荷的70%，新风冷负荷约20%，因此，为了降低节能消耗，就需要从设计中入手，根据不同的共同区域进行划分，选择合理的空调系统。

另外，在设计中需要结合整个体育场馆的功能进行设计，除了卫生间和辅助用房外，对于一些使用概率较小的功能用房设冷热两用空调系统，根据不同季节的温度需求供冷和供热。

此外，为了节约能源，在设计中可根据不同分区制定针对性的方案，例如，体育场馆内的办公区域，具有连续性，那么，面对这一分区的供暖方案中，可以选择连续正常供暖系统，各房间散热器自动温控阀，空调系统除新风外，冬季不运行，保证满足室内使用者的需求。

国家体育馆空调设计理念
国家体育馆是一个承载着国家重要体育赛事和文化活动的重要场馆。

为了确保
体育馆内运动员和观众的舒适度，空调设计理念变得尤为重要。

在国家体育馆的空调设计中，需要考虑到多方面的因素，包括环境保护、能源节约和舒适度。

首先，环境保护是国家体育馆空调设计理念中的重要部分。

在设计空调系统时，需要考虑如何减少对环境的影响。

采用高效节能的空调设备，减少能源消耗和废气排放是必不可少的。

此外，还可以考虑利用可再生能源，如太阳能和风能，来为空调系统提供能源，减少对环境的负面影响。

其次，能源节约也是国家体育馆空调设计理念中的关键因素。

在设计空调系统时，需要选择高效节能的设备，并且合理规划空调系统的布局，以减少能源浪费。

此外，还可以考虑采用智能控制系统，根据体育馆内外的温度和湿度变化，实时调整空调系统的运行模式，以达到最佳的节能效果。

最后，舒适度也是国家体育馆空调设计理念中不可忽视的一点。

在设计空调系
统时，需要考虑到体育馆内部的空气质量、温度和湿度等因素，以确保运动员和观众在体育赛事和文化活动中能够得到最佳的舒适体验。

此外，还可以考虑采用先进的空气净化技术，如新风系统和空气净化器，来提高室内空气质量，保障人们的健康。

总的来说，国家体育馆空调设计理念需要综合考虑环境保护、能源节约和舒适
度等因素，以确保体育馆内的空调系统能够达到最佳的效果。

通过科学合理的设计和先进的技术手段，可以为国家体育馆创造一个舒适、环保、节能的室内环境，为体育赛事和文化活动提供最佳的支持和保障。
