第26卷 第2期太原科技大学学报Vol.26 No.22005年6月JOURNAL OF TAIYUAN UNIVERSITY OF SCIENCE AND T ===============================================ECHNOLOGYJun.2005文章编号：1673-2057（2005）02-0107-04基于DSP 的语音信号采集系统的设计乔建华，张井岗，李临生（太原科技大学电子信息工程学院，太原030024）摘 要：设计了一种基于16位定点DSP TMS320VC5410的语音信号采集系统，该系统应用了集ADC 和DAC 于一体的SIGMA-DELTA 型单片模拟接口芯片TLC320AD50C ，采用FIFO 技术进行缓存，CPLD 实现控制逻辑，EZ-USB 外围接口器件实现串行通信。

主要介绍了系统的硬件结构和软件编程思想及实现方法。

经测试，对语音信号回放人耳感觉不到失真。

关键词：数据采集；DSP ；TLC320AD50C ；FIFO中图分类号：TN7 文献标识码：***************A 数据采集技术是一项基本的实用性技术，已被广泛地应用于测量、监测、控制、诊断、科学试验等各个领域。

近二十年来，数据采集技术由于采用了微机等一系列新技术，得到了飞速的发展。

由于数据采集技术涉及的领域广，采集信号的动态范围宽，处理的数据量大，对系统实时性能要求高，所以对数据采集和处理系统提出了严格的要求，许多新产品、新技术也就在数据采集系统中大量涌现。

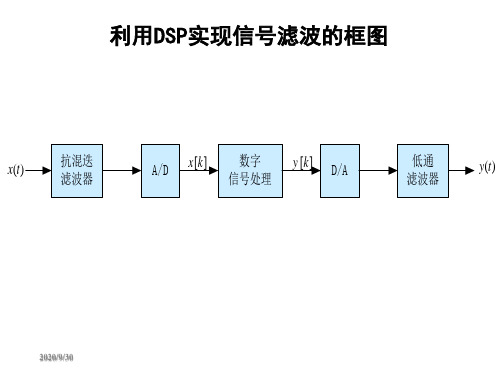

近年来，随着DSP 的功能日益增强，性能价格比不断上升，开发手段不断改进，DSP 在数据采集系统的应用也在不断完善。

本文着重介绍了应用TI 公司生产的16位定点DSP TMS320VC5410，以及SIGMA-DELTA 型单片模拟接口芯片TLC320AD50C 组成的语音信号采集系统，该系统的重要器件还包括FIFO 存储器、CPLD ASIC 、USB 外围接口器件等，并介绍了实现语音信号采集和回放的软件设计方法。

ADC测试参数定义、分析及策略之动态测试2007-11—08 10：50：21分类:前言混合信号技术给当今的半导体制造商们带来了很多新挑战，以前一些对数字电路只有很小影响的缺陷如今在嵌入式器件中却可能大大改变模拟电路的功能，导致器件无法使用。

为确保这些新型半导体器件达到“无缺陷”水平，需要开发新的测试策略、方法与技术。

本文将结合一个简单的混合信号器件——模数转换器（AD C）来对这些策略、技术与方法进行讨论，说明混合信号器件测试的步骤和方法。

有了这些基本认识后,就可将其扩展并应用到当前先进的嵌入式半导体器件中，如数字滤波器、音频/视频信号处理器及数字电位计等。

传统半导体器件测试包括基本参数测试(连续性、泄漏、增益等）和功能测试(将器件输出与给定输入相比较)，混合信号测试还要再另外增加两个测试，即动态测试和线性测试.动态参数描述的是器件对一个特定频率或多频率时序变化信号的采样(从模拟信号中建立数字波形)和重现(利用数字输入建立模拟信号）能力。

线性参数则相反，描述的是器件内在特性,主要关注数字和模拟电路之间的关系.下面将对这两种特性分别作详细说明。

动态测试模数转换器的动态特性有时也称作传输参数，代表器件模拟信号采样和输入波形的数字再现能力，信噪比（S NR)、总谐波失真(THD）及有效位数(ENOB）等指标可使制造商对器件输出的“纯度”和数字信息精度进行量化。

新型动态测试技术产生于上世纪80年代,主要围绕数字信号处理和傅立叶变换,将时域波形和信号分别转换为频谱成分.这种技术可以同时对多个测试频率进行采样,效率和重复性非常高.图1是对一个普通ADC 器件进行快速傅立叶变换（FFT）测试的示意图，图中可以看到模拟信号在时域内转换成数字代码,然后用傅立叶变换转换成频谱。

对ADC输出进行傅立叶分析可提供宝贵的性能信息,但如果测试时条件设置不当得到的信息也会毫无意义。

为了从器件输出信号的傅立叶分析中提取有意义的性能参数，在讨论FFT结果之前首先需要考虑测试条件，其中包括输入信号完整性、采样频率、一致性及系统测量误差（假频、量化及采样抖动误差)。

Σ-Δ模数转换器基本原理及应用一、Σ-Δ ADC基本原理Σ-Δ ADC以很低的采样分辨率(1位)和很高的采样速率将模拟信号数字化, 通过使用过采样、噪声整形和数字滤波等方法增加有效分辨率, 然后对ADC输出进行采样抽取处理以降低有效采样速率。

Σ-ΔADC 的电路结构是由非常简单的模拟电路(一个比较器、一个开关、一个或几个积分器及模拟求和电路)和十分复杂的数字信号处理电路构成。

要了解Σ-ΔADC的工作原理, 必须熟悉过采样、噪声整形、数字滤波和采样抽取等基本概念1.过采样ADC是一种数字输出与模拟输入成正比的电路, 图1给出了理想3位单极性ADC的转换特性, 横坐标是输入电压U IN 的相对值, 纵坐标是经过采样量化的数字输出量, 以二进制000～111表示。

理想ADC 第一位的变迁发生在相当于1/2LSB的模拟电压值上, 以后每隔1LSB都发生一次变迁, 直至距离满度的1 1/2 LSB。

因为ADC的模拟量输入可以是任何值, 但数字输出是量化的, 所以实际的模拟输入与数字输出之间存在±1/2LSB的量化误差。

在交流采样应用中, 这种量化误差会产生量化噪声。

图1 理想3位ADC转换特性如果对理想ADC加一恒定直流输入电压, 那么多次采样得到的数字输出值总是相同的, 而且分辨率受量化误差的限制。

如果在这个直流输入信号上叠加一个交流信号, 并用比这交流信号频率高得多的采样频率进行采样, 此时得到的数字输出值将是变化的, 用这些采样结果的平均值表示ADC的转换结果便能得到比用同样ADC高得多的采样分辨率, 这种方法称作过采样(oversampling)。

如果模拟输入电压本身就是交流信号, 则不必另叠加一个交流信号。

采用过采样方法(采样频率远高于输入信号频率)也同样可提高ADC 的分辨率。

由于过采样的采样速率高于输入信号最高频率的许多倍, 这有利于简化抗混叠滤波器的设计, 提高信噪比并改善动态范围。

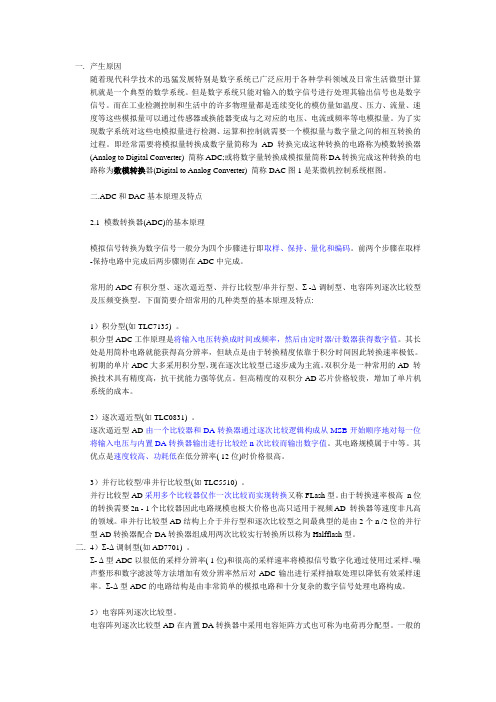

一.产生原因随着现代科学技术的迅猛发展特别是数字系统已广泛应用于各种学科领域及日常生活微型计算机就是一个典型的数学系统。
