(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 202121307419.3(22)申请日 2021.06.11(73)专利权人 中建八局第四建设有限公司地址 266000 山东省青岛市崂山区松岭路169号中建大厦17楼(72)发明人 姚亚楠　李端洲　杨春辉　王勇　王晓东　侯遵德　(74)专利代理机构 北京挺立专利事务所(普通合伙) 11265代理人 贾楠楠(51)Int.Cl.E04G 21/32(2006.01)E04H 17/14(2006.01)(54)实用新型名称一种铝合金模板传料口洞口防护装置(57)摘要本实用新型公开了一种铝合金模板传料口洞口防护装置，涉及建筑工程技术领域，包括传料口铝合金模板和传料口层，所述传料口层的内壁活动连接有传料口铝合金模板，所述传料口铝合金模板的内壁活动连接有框架，所述框架的内壁边缘处固定连接有合页，所述合页的侧面铰接有盖板，所述盖板的顶部固定安装有把手，所述框架的内壁固定连接有阻挡框，所述阻挡框的顶部与盖板的底部活动连接。

本实用新型通过设置的盖板和框架，能够对传料口铝合金模板进行快速封闭，且能够自由安装在传料口铝合金模板上，形成组合式的结构，可重复周转使用，同时组合结构拆装方便，混凝土浇筑前后实现灵活应用，有效地解决了铝合金模板传料口洞口防护不及时的问题。

权利要求书1页 说明书3页 附图2页CN 215717451 U 2022.02.01C N 215717451U1.一种铝合金模板传料口洞口防护装置，包括传料口铝合金模板（5）和传料口层（6），所述传料口层（6）的内壁活动连接有传料口铝合金模板（5），其特征在于：所述传料口铝合金模板（5）的内壁活动连接有框架（1），所述框架（1）的内壁边缘处固定连接有合页（3），所述合页（3）的侧面铰接有盖板（2），所述盖板（2）的顶部固定安装有把手（4）；所述框架（1）的内壁固定连接有阻挡框（11），所述阻挡框（11）的顶部与盖板（2）的底部活动连接。

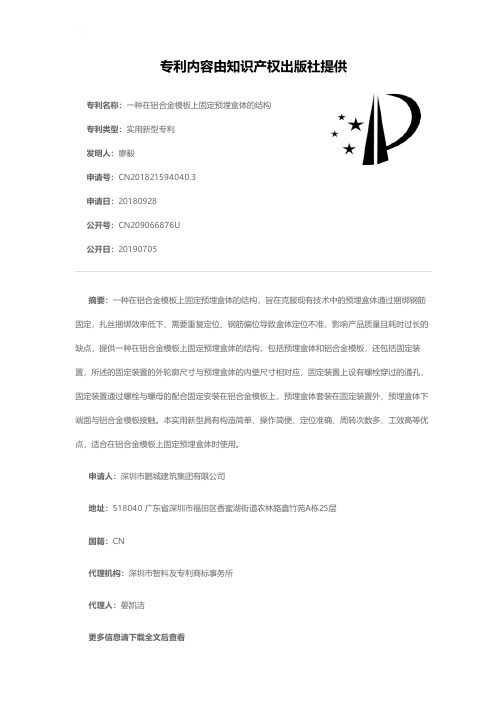

专利名称：一种在铝合金模板上固定预埋盒体的结构专利类型：实用新型专利
发明人：廖毅
申请号：CN201821594040.3
申请日：20180928
公开号：CN209066876U
公开日：
20190705
专利内容由知识产权出版社提供
摘要：一种在铝合金模板上固定预埋盒体的结构，旨在克服现有技术中的预埋盒体通过捆绑钢筋固定，扎丝捆绑效率低下、需要重复定位、钢筋偏位导致盒体定位不准，影响产品质量且耗时过长的缺点，提供一种在铝合金模板上固定预埋盒体的结构，包括预埋盒体和铝合金模板，还包括固定装置，所述的固定装置的外轮廓尺寸与预埋盒体的内壁尺寸相对应，固定装置上设有螺栓穿过的通孔，固定装置通过螺栓与螺母的配合固定安装在铝合金模板上，预埋盒体套装在固定装置外，预埋盒体下端面与铝合金模板接触。

本实用新型具有构造简单、操作简便、定位准确、周转次数多、工效高等优点，适合在铝合金模板上固定预埋盒体时使用。

申请人：深圳市鹏城建筑集团有限公司
地址：518040 广东省深圳市福田区香蜜湖街道农林路鑫竹苑A栋25层
国籍：CN
代理机构：深圳市智科友专利商标事务所
代理人：晏凯洁
更多信息请下载全文后查看。

专利名称：一种铝合金模板系统连接用预埋件专利类型：实用新型专利
发明人：黄阿芹,陆允峰
申请号：CN201920961097.0
申请日：20190624
公开号：CN210421936U
公开日：
20200428
专利内容由知识产权出版社提供
摘要：本实用新型属于铝合金模板配件的技术领域，公开了一种铝合金模板系统连接用预埋件，其技术方案要点是包括套管、胶杯、保护套、螺栓、螺母，保护套包括连接杆，螺母依次穿设于连接杆、胶杯和螺栓上，还包括设置在连接杆内侧壁上的限位筒和活塞环，限位筒与连接杆之间设有气囊，活塞环位于限位筒朝向螺栓一侧，与连接杆螺纹配合，一端嵌于限位筒与连接杆之间，其内侧壁上设有若干弹性销，螺母朝向套管底部一端的端面设有倒角，另一端的侧壁上则开设有若干滑槽，滑槽朝向套管底部一端的端面设置为斜面，具有保护套与垫板之间具有较好的密封性，将螺母与混凝土隔开，避免螺母与混凝土凝结在一起，保证螺母能够顺利取出的效果。

申请人：江苏苏阳建设有限公司
地址：214000 江苏省无锡市新吴区坊前坊兴路9号
国籍：CN
代理机构：北京维正专利代理有限公司
代理人：沈淼
更多信息请下载全文后查看。

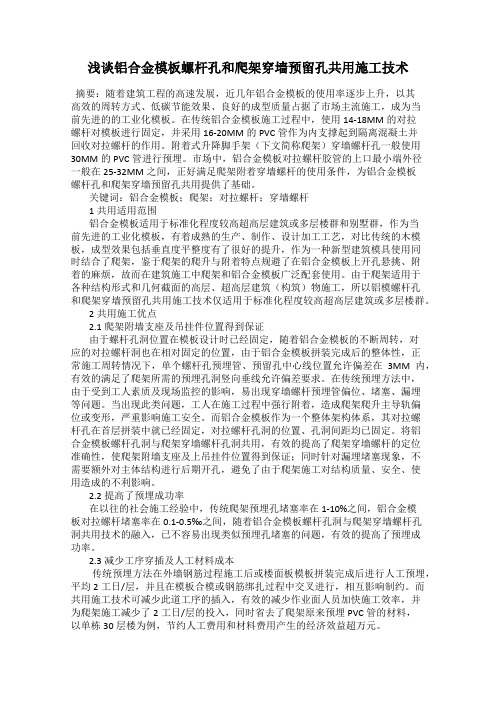

浅谈铝合金模板螺杆孔和爬架穿墙预留孔共用施工技术摘要：随着建筑工程的高速发展，近几年铝合金模板的使用率逐步上升，以其高效的周转方式、低碳节能效果、良好的成型质量占据了市场主流施工，成为当前先进的的工业化模板。

在传统铝合金模板施工过程中，使用14-18MM的对拉螺杆对模板进行固定，并采用16-20MM的PVC管作为内支撑起到隔离混凝土并回收对拉螺杆的作用。

附着式升降脚手架（下文简称爬架）穿墙螺杆孔一般使用30MM的PVC管进行预埋。

市场中，铝合金模板对拉螺杆胶管的上口最小端外径一般在25-32MM之间，正好满足爬架附着穿墙螺杆的使用条件，为铝合金模板螺杆孔和爬架穿墙预留孔共用提供了基础。

关键词：铝合金模板；爬架；对拉螺杆；穿墙螺杆1共用适用范围铝合金模板适用于标准化程度较高超高层建筑或多层楼群和别墅群，作为当前先进的工业化模板，有着成熟的生产、制作、设计加工工艺，对比传统的木模板，成型效果包括垂直度平整度有了很好的提升，作为一种新型建筑模具使用同时结合了爬架，鉴于爬架的爬升与附着特点规避了在铝合金模板上开孔悬挑、附着的麻烦，故而在建筑施工中爬架和铝合金模板广泛配套使用。

由于爬架适用于各种结构形式和几何截面的高层、超高层建筑（构筑）物施工，所以铝模螺杆孔和爬架穿墙预留孔共用施工技术仅适用于标准化程度较高超高层建筑或多层楼群。

2共用施工优点2.1爬架附墙支座及吊挂件位置得到保证由于螺杆孔洞位置在模板设计时已经固定，随着铝合金模板的不断周转，对应的对拉螺杆洞也在相对固定的位置，由于铝合金模板拼装完成后的整体性，正常施工周转情况下，单个螺杆孔预埋管、预留孔中心线位置允许偏差在3MM内，有效的满足了爬架所需的预埋孔洞竖向垂线允许偏差要求。

在传统预埋方法中，由于受到工人素质及现场监控的影响，易出现穿墙螺杆预埋管偏位、堵塞、漏埋等问题。

当出现此类问题，工人在施工过程中强行附着，造成爬架爬升主导轨偏位或变形，严重影响施工安全。

爬架螺栓预留洞封堵专项施工方案一、情况说明：本工程塔楼施工中采用爬架形式对建筑物进展防护，现建筑外墙施工阶段爬架下爬的过程中，原先留置的预留连接杆洞需进展封堵。

现根据设计及标准要求编制此专项处理方案指导现场施工。

二、编制依据：建筑外墙防水工程技术规程—JGJ/T235混凝土构造工程施工标准—GB50666建筑施工手册—第四版建筑工程施工质量验收标准—GB50300三、施工工艺流程3.1施工流程；预留连接杆洞清理—封堵材料运至到位—洞口封堵支护施工—灌浆料浇筑洞口—撤除支护—养护—浇筑口剔除—浇筑口粉刷处理—外墙面起刷防水涂料—试水.具体施工方法见附图。

3.2施工过程考前须知；1.因原构造施工时候采用PVC套管预埋的方式对预留螺杆洞口进展留置，此本次封堵处理时需对板面套管进展整体剔除，确保有效结合。

2.对竖向构建内预留套管处理，宜根据设计要求在两侧向内剔除50mm套管进展处理，保证封堵结合密闭性能。

3.考虑到此类洞口直径较大〔剔除套管后40mm〕,宜采用收缩性较小，且有微膨胀性能的材料进展封堵，防止材料收缩导致裂缝的产生，此宜采用灌浆料〔已审批灌浆料〕进展封堵，保证材料本身不会出现较大偏差，确保封堵效果。

4.封堵前需要对浇筑口位置进展扩口，确保灌浆料可以较好进入洞口内。

5.浇筑过程中需在两侧进展人工振捣〔硬物击打〕，确**实性能满足要求。

6.撤除支护后，应及时进展养护，保证封堵密闭性能。

7.待灌浆料到达要求强度后，对扩口进展剔除，考虑到面积较小，宜采用人工形式进展剔除，且需要注意工人剔除时，应竖向进展剔打〔由上向下，或由下向上〕，不得水平向进展剔打〔严禁向封堵物水平击打〕，防止损伤封堵物体。

8.扩口剔除完成后，宜对凹凸点进展二次修缮处理，特别注意外墙面，需采防水砂浆对凹凸点面修补，修缮效果应平整、光滑、严实。

保证封堵构造防水效果。

9.修缮处理完成后，且面层枯燥无湿迹，方可调制防水涂料起刷1厚防水涂料一层。
