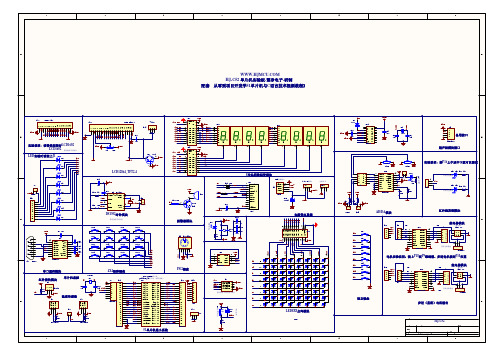

1.2板载实验硬件组成由于主板模块较多，所以使用之前必须读懂电路图，并能对应到开发板上，只有对硬件了解到一定层次后，才能去学习写程序。

51单片机怎么驱动直流电机c语言有3种方案：第一种，通过PWM脉宽调制输出方法控制转速，控制占空比的大小可以实现调速！第二种，通过AD转换的方法控制直流电机的电压第三种，用xtr115程控电流源来控制直流电机（类似第二种方法）如果以上的驱动能力不够的话再加上一个电压跟随器！一下以L298电机驱动电路为例。

L298是SGS公司的产品，L298N为15个管角的单块集成电路，高电压，高电流，四通道驱动，设计用L298N来接收DTL或者TTL逻辑电平，驱动感性负载（比如继电器，直流和步进马达）和开关电源晶体管。

内部包含4通道逻辑驱动电路，其额定工作电流为 1 A，最大可达 1.5 A，Vss 电压最小 4.5 V，最大可达 36 V；Vs 电压最大值也是 36 V。

L298N可直接对电机进行控制，无须隔离电路，可以驱动双电机。

当使能端为高电平时，输入端IN1为PWM信号，IN2为低电平信号时，电机正转；输入端IN1为低电平信号，IN2为PWM信号时，电机反转;;IN1与IN2相同时，电机快速停止。

当使能端为低电平时，电动机停止转动。

在对直流电动机电压的控制和驱动中，半导体功率器件（L298）在使用上可以分为两种方式：线性放大驱动方式和开关驱动方式在线性放大驱动方式。

半导体功率器件工作在线性区优点是控制原理简单，输出波动小，线性好，对邻近电路干扰小，缺点为功率器件工作在线性区，功率低和散热问题严重。

开关驱动方式是使半导体功率器件工作在开关状态，通过脉调制（PWM）来控制电动机的电压，从而实现电动机转速的控制。

#include#include#define uchar unsigned char#define uint unsigned intsbit MOTOR_A_1=P3^6;sbit MOTOR_A_2=P3^7;sbit k1=P1^0; //定义k1为p1.0口sbit k2=P1^1; //定义k2为p1.1口sbit k3=P1^2; //定义k3为p1.2口sbit k4=P1^3; //定义k4为p1.3口uchar T=0; //定时标记uchar W=0; //脉宽值 0~100uchar A=0; //方向标记 0，1uchar k=0; //按键标记uchar i=0; //计数变量uchar code table1［］={0x3f，0x06，0x5b，0x4f，0x66，0x6d，0x7d，0x07，0x7f，0x6f，0x77，0x7c，0x39，0x5e，0x79，0x71};uchar code table2［］={0xfe，0xfb，0xfd，0xf7}; void delayms（uint t）;void disp（void）{P2=table2［3］;P0=table1［W］; //显示占空比个位delayms（1）; //延时1msP2=0xff; //P0清1P2=table2［2］;P0=table1［W/100］; //显示占空比百位delayms（1）; //延时1msP2=0xff; //P0清1P2=table2［1］;P0=table1［W/10］; //显示占空比十位delayms（1）; //延时1msP2=0xff; //P0清1P2=table2［0］;P0=table1［A］; //显示方向delayms（1）; //延时1msP2=0xff; //P0清1}void init（void）{//启动中断TMOD=0x01;EA=1;ET0=1;TR0=1;//设置定时时间TH0=0xff;TL0=0xf6;}void timer0（） interrupt 1{//重置定时器时间TH0=0xff;TL0=0xf6;T++; //定时标记加1disp（）; //数码管显示if（k==0）{if（T》W）MOTOR_A_1 =0;elseMOTOR_A_1 =1;}else{if（T》W）MOTOR_A_2 =0;elseMOTOR_A_2 =1;}if（T==100）T=0;}void delayms（uint t）{uchar j;while（t--）{for（j=0;j《250;j++） //循环250次{_nop_（）; //系统延时_nop_（）; //系统延时_nop_（）; //系统延时_nop_（）; //系统延时}}}void key（void） //按键判断程序{if（k1==0） //按键1按下{while（k1==0）; //按键1抬起if（W==100） //如果脉宽为100 W=0; //脉宽置0elseW+=1; //否则加1}else if（k2==0） //按键2按下{while（k2==0）; //按键2抬起if（W==0） //如果脉宽为0W=100; //脉宽设置成100elseW-=1; //否则减1}else if（k3==0） //按键3按下{while（k3==0）; //按键3抬起A=！A; //方向标记取反k=！k; //按键标记取反}else if（k4==0） //按键4按下{while（k4==0）; //按键4抬起W=0; //脉宽清0}}void main（void）{init（）; /////////系统初始化while（1）{if（k==0）MOTOR_A_2=0;elseMOTOR_A_1=0;key（）; ////////查询按键}}。

基于C51单片机的直流电机PWM调速控制--SQ这是最近一阶段自己学习所获，现分享与大家。

这里采用A T89C52单片机做主控制芯片，实现两路直流电机的PWM调速控制，另外还可以实现转向、显示运行时间、显示档位等注：考虑小直流电机自身因素，调速范围仅设有四级电路原理图：C语言程序源代码：/******************** 硬件资源分配*********************/数码管：显示电机状态（启停、正反、速度）、运行时间、是否转弯按键：K4 启动/暂停K3 正反转/转弯允许K2 加速/左转/运行时间清零K1 减速/右转/停止定时器：T0 数码管动态显示，输出PWMT1 运行时间记录********************************************************//*******主程序文件PWM.c******/#include <reg52.h>#include "Afx.h"#include "Config.c"#define CIRCLE 5 //脉冲周期//按键定义uchar key,key_tmp=0, _key_tmp=0;//显示定义uchar LedState=0xF0; //LED显示标志，0xF0不显示，Ox00显示uchar code LED_code_d[4]={0xe0,0xd0,0xb0,0x70}; //分别选通1、2、3、4位uchar dispbuf[4]={0,0,0,0}; //待显示数组uchar dispbitcnt=0; //选通、显示的位uchar mstcnt=0;uchar Centi_s=0,Sec=0,Min=0; //分、秒、1%秒//程序运行状态标志bit MotState=0; //电机启停标志bit DirState=0; //方向标志0前，1后uchar State1=-1;uchar State2=-1;uchar State3=0;uchar State4=-1;uchar LSpeed=0;uchar RSpeed=0;//其他uint RunTime=0;uint RTime_cnt=0;uint LWidth;uint RWidth; //脉宽uint Widcnt=1;uint Dispcnt;//函数声明void key_scan(void);void DisBuf(void);void K4(void);void K3(void);void K2(void);void K1(void);void disp( uchar H, uchar n );void main(void){P1|=0xF0;EA=1;ET0=1;ET1=1;TMOD=0x11;TH0=0xFC;TL0=0x66; //T0,1ms定时初值TH1=0xDB;TL1=0xFF; //T1,10ms定时初值TR0=1;Widcnt=1;while(1){key_scan();switch(key){case 0x80: K1(); break;case 0x40: K2(); break;case 0x20: K3(); break;case 0x10: K4(); break;default:break;}key=0;DisBuf();LWidth=LSpeed;RWidth=RSpeed;}}//按键扫描**模拟触发器防抖void key_scan(void){key_tmp=(~P3)&0xf0;if(key_tmp&&!_key_tmp) //有键按下{key=(~P3)&0xf0;}_key_tmp=key_tmp ;}//按键功能处理/逻辑控制void K4(void){if(State4==-1){State4=1;TR1=1;dispbuf[3]=1;LedState=0x00; //打开LEDMotState=1; //打开电机LSpeed=1;RSpeed=1; //初速设为1}else if(State4==1){State4=0;TR1=0;MotState=0; //关闭电机}else if(State4==0){MotState=1;if(State3==0){State4=1;TR1=1;}else if(State3==1){LSpeed=2;RSpeed=2;}}}void K3(void){if(State4==1)DirState=!DirState;if(State4==0){if(State3==0){State3=1; //可以转向标志1可以，0不可以TR1=1;dispbuf[3]=9;MotState=1;LSpeed=2;RSpeed=2;}else if(State3==1){State3=0;TR1=0;dispbuf[3]=0;MotState=0;}}}void K2(void){if(State4==1&&LSpeed<4&&RSpeed<4){LSpeed++;RSpeed++;}else if(State4==0){if(State3==0){//State4=-1;//LedState=0xF0;MotState=0;Sec=0;Min=0;}else if(State3==1&&LSpeed<4&&RSpeed<4){//TurnState=0;LSpeed=2;RSpeed++;}}}void K1(void){if(State4==1&&LSpeed>1&&RSpeed>1){LSpeed--;RSpeed--;}else if(State4==0){if(State3==0){State4=-1;LedState=0xF0;MotState=0;}else if(State3==1&&LSpeed<4&&RSpeed<4){//TurnState=1;LSpeed++;RSpeed=2;}}}//显示预处理void DisBuf(void){if(RTime_cnt==100){Sec++;RTime_cnt=0;}if(Sec==60){Min++;Sec=0;}if(State4==1){dispbuf[0]=Sec%10;dispbuf[1]=Sec/10;dispbuf[2]=Min;if(!DirState) //正转dispbuf[3]=LSpeed;if(DirState) //反转dispbuf[3]=LSpeed+4;}if(State4==0){if(State3==0){dispbuf[0]=Sec%10;dispbuf[1]=Sec/10;dispbuf[2]=Min;dispbuf[3]=0;}if(State3==1){dispbuf[0]=RSpeed;dispbuf[1]=LSpeed;dispbuf[2]=Min;dispbuf[3]=9;}}}//LED驱动void disp( uchar H, uchar n ){P1=n;P1|=LedState ;P1|=LED_code_d[H];}//T0中断**显示/方波输出void Time_0() interrupt 1{TH0=0xFC;TL0=0x66;Widcnt++;Dispcnt++;//电机驱动/方波输出if(Widcnt>CIRCLE){Widcnt=1;}if(Widcnt<=LWidth)LMot_P=!DirState&&MotState;elseLMot_P=DirState&&MotState;LMot_M=DirState&&MotState;if(Widcnt<=RWidth)RMot_P=!DirState&&MotState;elseRMot_P=DirState&&MotState;RMot_M=DirState&&MotState;//显示if(Dispcnt==5){disp(dispbitcnt,dispbuf[dispbitcnt]);dispbitcnt++;if(dispbitcnt==4){dispbitcnt=0;}Dispcnt=0;}}//T1中断**运行时间void Time_1() interrupt 3{TH1=0xDB;TL1=0xFF;RTime_cnt++;}/******配置文件Afx.h******/#ifndef _AFX_#define _AFX_typedef unsigned char uchar;typedef unsigned int uint;typedef unsigned long ulong;#endif/******IO配置文件Config.c******/#ifndef _Config_#define _Config_#include "Afx.h"#include <reg52.h>//显示定义sbit led=P3^2;//电机引脚定义sbit LMot_P=P2^2; sbit LMot_M=P2^3; sbit RMot_P=P2^0; sbit RMot_M=P2^1;#endif。

南昌工程学院本科综合课程设计第一章直流电动机调速概述 (1)1.1直流电机调速原理 (1)1.2直流调速系统实现方式 (2)1.389C51单片机 (3)89C51单片机接口如图1-3所示： (3)第二章硬件电路设计 (4)2.1PWM波形的程序实现 (4)2.2直流电动机驱动 (4)2.3续流电路设计 (5)第三章软件设计 (6)3.1主程序设计 (6)3.2数码显数设计 (7)3.3功能程序设计 (7)3.4仿真图 (11)3.5仿真结果分析 (12)心得体会 (13)参考文献 (14)第一章直流电动机调速概述1.1直流电机调速原理直流电动机根据励磁方式不同，直流电动机分为自励和他励两种类型。

不同励磁方式的直流电动机机械特性曲线有所不同。

但是对于直流电动机的转速有以下公式：n=U/C cφ-TR内/C r C cφ其中：U—电压；R内—励磁绕组本身的电阻；φ—每极磁通(Wb)；Cc—电势常数；Cr—转矩常量。

由上式可知，直流电机的速度控制既可采用电枢控制法，也可采用磁场控制法。

磁场控制法控制磁通，其控制功率虽然较小，但低速时受到磁极饱和的限制，高速时受到换向火花和换向器结构强度的限制，而且由于励磁线圈电感较大，动态响应较差。

所以在工业生产过程中常用的方法是电枢控制法。

第一章直流电动机调速概述图1-1 直流电机的工作原理图电枢控制是在励磁电压不变的情况下，把控制电压信号加到电机的电枢上，以控制电机的转速。

在工业生产中广泛使用其中脉宽调制(PWM)应用更为广泛。

脉宽调速利用一个固定的频率来控制电源的接通或断开，并通过改变一个周期内“接通”和“断开”时间的长短，即改变直流电机电枢上电压的“占空比”来改变平均电压的大小，从而控制电动机的转速，因此，PWM又被称为“开关驱动装置”。

图1-2电枢电压占空比和平均电压的关系图，占空比为D=1t/T，则电根据上图，如果电机始终接通电源时，电机转速最大为vmaxV=V*D，可见只要改变占空比D，就可以得机的平均速度为：D max到不同的电机速度，从而达到调速的目的。
