(完整版)发电厂电气部分名词解释和简答题

2-1哪些设备属于一次设备二次设备答：通常把生产、变换、输送、分配和使用电能的设备，如发电机、变压器和断路器等称为一次设备。

其中对一次设备和系统的运行进行测量、控制、监视和保护的设备称为二次设备电气主接线：由高压电气设备通过连接线，按其功能要求组成的接受和分配电能的电路第三章3-1长期发热短期发热意义和特点电气设备有电流通过时将产生损耗，这些损耗都将转变成热量使电气设备的温度升高。

发热对电气设备的影响；使绝缘材料性能降低；使金属材料色机械强度下降；使导体接触部分电阻增强。

导体短路时，虽然持续时间不长，但短路电流很大，发热量仍然很多。

这些热量在短时间内不容易散出，于是导体的额温度迅速升高。

同时，导体还受到电动力超过允许值，将使导体变形或损坏。

由此可见，发热和电动力是电气设备运行中必须注意的问题。

长期发热，由正常工作电流产生的；短时发热，由故障时的短路电流产生的。

3-3导体长期发热允许电流的根据是根据什么确定的？提高允许电流应采取哪些措施？是根据导体的稳定温升确定的，为了提高导体的载流量，宜采用电阻率小的材料。

导体的形状，在同样截面积的条件下，圆形导体的表面积较小，而矩形和槽型的表面积则较大。

导体的布置应采用去散热效果最佳的方式，而矩形截面导体竖放的散热效果比平放要好。

对电气主接线要求：可靠灵活经济4-2隔离开关与断路器的区别？对它们的操作程序应遵循那些重要原则断路器有开合电路的专用的灭弧装置，可以开断或闭合负荷电流和开断短路电流，故用来作为接通货切断电路的控制电器。

而隔离开关没有没虎装置，其开合电流作用极低，只能用做设备停用后退出工作时断开电路。

原则：①防止隔离开关带负荷合闸或拉闸。

②防止在断路器处于合闸状态下误操作隔离开关的事故发生在母线隔离开关上，以避免误操作的电弧引起母线短路事故。

高压断路器：正常运行时倒换运行方式，把设备或线路接入电路或退出运行，起控制作用；当设备或线路发生故障时，能快速切断故障贿赂，保证无故障回路正常运行，起保护作用。

《发电厂电气部分》复习第一章能源和发电 1、火、水、核等发电厂的分类火电厂的分类：（1）按燃料分：燃煤发电厂，燃油发电厂，燃气发电厂，余热发电厂，利用垃圾和工业废料作为燃料的发电厂。

（2）按蒸汽压力和温度分：中低压发电厂，高压发电厂，超高压发电厂，亚临界压力发电厂，超临界压力发电厂。

（3）按原动机分：凝汽式汽轮发电厂，燃气轮机发电厂，内燃机发电厂，蒸汽--燃气轮轮机发电厂。

（4）按输出能源分：凝汽式发电厂，热电厂（5）按发电厂总装机容量的多少分：小容量发电厂，中容量发电厂，大中容量发电厂，大容量发电厂。

水力发电厂的分类：（1）按集中落差的方式分类：堤坝式水电厂（坝后式，河床式），引水式水电厂，混合式水电厂。

（2）按径流调节的程度分类：无调节水电厂，有调节水电厂（根据水库对径流的调节程度：日调节水电厂，年调节水电厂，多年调节水电厂）。

核电厂的分类：压水堆核电厂，沸水堆核电厂。

2、抽水蓄能电厂的作用调峰，填谷，备用，调频，调相。

3、发展联合电力的效益（1）各系统间电负荷的错峰效益。

（2）提高供电可靠性、减少系统备用容量。

（3）有利于安装单机容量较大的机组。

（4）进行电力系统的经济调度。

（5）调峰能力互相支援。

4、火电厂的电能生产过程及其能量转换过程 P14火电厂的电能生产过程概括的说是把煤中含有的化学能转变为电能的过程。

整个过程可以分为三个系统：1、燃料的化学能在锅炉燃烧中转变为热能，加热锅炉中的水使之变为蒸汽，称为燃烧系统；2、锅炉中产生的蒸汽进入汽轮机，冲动汽轮机转子旋转，将热能转变为机械能，称为汽水系统；3、由汽轮机转子旋转的机械能带动发电机旋转，把机械能变为电能，称为电气系统。

能量的转换过程是：燃料的化学能－热能－机械能－电能。

5、水力发电厂的基本生产过程答：基本生产过程是：从河流较高处或水库内引水，利用水的压力或流速冲动水轮机旋转，将水能转变成机械能，然后由水轮机带动发电机旋转，将机械能转换成电能。

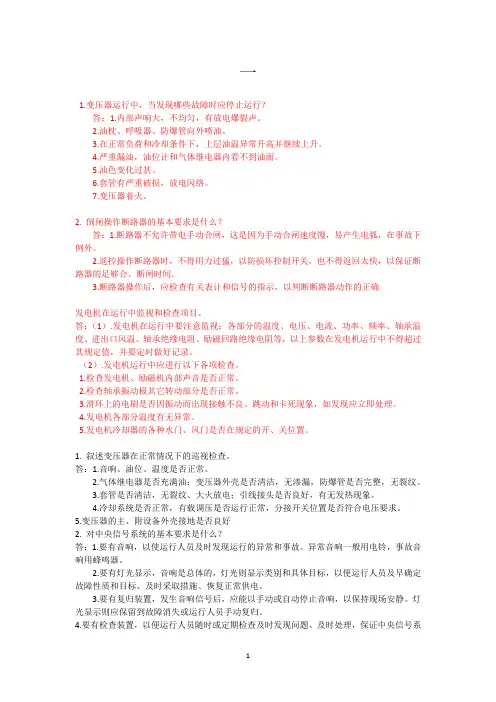

一1.变压器运行中，当发现哪些故障时应停止运行？答：1.内部声响大，不均匀，有放电爆裂声。

2.油枕、呼吸器、防爆管向外喷油。

3.在正常负荷和冷却条件下，上层油温异常升高并继续上升。

4.严重漏油，油位计和气体继电器内看不到油面。

5.油色变化过甚。

6.套管有严重破损，放电闪络。

7.变压器着火。

2. 倒闸操作断路器的基本要求是什么？答：1.断路器不允许带电手动合闸，这是因为手动合闸速度慢，易产生电弧，在事故下例外。

2.遥控操作断路器时，不得用力过猛，以防损坏控制开关，也不得返回太快，以保证断路器的足够合、断闸时间。

3.断路器操作后，应检查有关表计和信号的指示，以判断断路器动作的正确发电机在运行中监视和检查项目。

答：（1）.发电机在运行中要注意监视：各部分的温度、电压、电流、功率、频率、轴承温度、进出口风温、轴承绝缘电阻、励磁回路绝缘电阻等，以上参数在发电机运行中不得超过其规定值，并要定时做好记录。

（2）.发电机运行中应进行以下各项检查。

1.检查发电机、励磁机内部声音是否正常。

2.检查轴承振动极其它转动部分是否正常。

3.滑环上的电刷是否因振动而出现接触不良、跳动和卡死现象，如发现应立即处理。

4.发电机各部分温度有无异常。

5.发电机冷却器的各种水门、风门是否在规定的开、关位置。

1. 叙述变压器在正常情况下的巡视检查。

答：1.音响、油位、温度是否正常。

2.气体继电器是否充满油；变压器外壳是否清洁，无渗漏，防爆管是否完整，无裂纹。

3.套管是否清洁，无裂纹、大火放电；引线接头是否良好，有无发热现象。

4.冷却系统是否正常，有载调压是否运行正常，分接开关位置是否符合电压要求。

5.变压器的主、附设备外壳接地是否良好2. 对中央信号系统的基本要求是什么？答：1.要有音响，以使运行人员及时发现运行的异常和事故。

异常音响一般用电铃，事故音响用蜂鸣器。

2.要有灯光显示，音响是总体的，灯光则显示类别和具体目标，以便运行人员及早确定故障性质和目标、及时采取措施、恢复正常供电。

第一章概述电力网=变电所+送电线路+用户电力系统=发电厂+变电所+输电线路+用户动力系统=电力系统+动力装置1、一次电气设备定义: 通常把生产、变换、输送、分配和使用电能的设备，如发电机、变压器和断路器等称为一次设备。

(1)生产和转换电能的设备。

如发电机、电动机、变压器。

(2)接通或断开电路的开关电器。

如断路器、隔离开关、负荷开关，熔断器、接触器等，它们用于正常或事故时，将电路闭合或断开。

(3)限制故障电流和防御过电压的保护电器。

如限制短路电流的电抗器和防御过电压的避雷器等。

(4)载流导体。

如传输电能的裸导体、电缆等。

(5)接地装置。

无论是电力系统中性点的工作接地，还是保护人身安全的保护接地，均同埋入地中的接地装置相连。

2、二次设备定义:对一次设备和系统的运行状态进行测量、控制、监视和保护的设备,称为二次设备。

(1)仪用互感器，如电压互感器和电流互感器，可将电路中的高电压、大电流转换成低电压、小电流，供给测量仪表和保护装置使用。

(2)测量表计，如电压表、电流表、功率表和电能表等，用于测量电路中的电气参数。

(3)继电保护及自动装置，这些装置能迅速反应系统不正常情况并进行监控和调节或作用于断路器跳闸，将故障切除。

(4)直流电源设备，包括直流发电机组、蓄电池组和硅整流装置等，供给控制、保护用的直流电源和厂用直流负荷、事故照明用电等。

(5)操作电器、信号设备及控制电缆，如各种类型的操作把手、按钮等操作电器实现对电路的操作控制，信号设备给出信号或显示运行状态标志，控制电缆用于连接二次设备。

3、电气接线电气接线--各种电气设备依其电力生产中的作用、功能等要求连接成的电路。

用规定的图形、文字符号描述电气设备，按一次(二次)电路的实际连接而绘制出的电路图。

一般画成单线图形式(局部三线)电气主接线- --由一次设备，如发电机、变压器、断路器等，按预期生产流程所连成的电路(又称为一次主回路，一次主接线)二次接线--由二次设备所连成的电路(或称二次回路)4、配电装置配电装置一根据电气主接线的连接方式和要求，由开关电器、母线、保护和测量设备以及必要的辅助设备和建筑物组建而成的总体电气装置。

《发电厂电气部分》一、填空题：1、从生产到供给用户使用一般要经过发电、变电、输电、配电和用电几个环节。

2、用电设备一般允许电压有±5%的变动范围。

3、电力系统供电电压或电流的标准波形应是正铉波。

4、我国低压380V/200V三相四线制系统，中性点直接接地。

5、支柱绝缘子应按安装地点和额定电压选择，并进行短路动稳定校验。

6、电气设备最高允许电压必须高于或等于所在电网的最高运行电压。

7、隔离开关的作用是①隔离电压②可接通或断开很少电流③可与断路器配合完成倒闸操作。

8、水电厂电气主接线可不设发电机电压母线，多采用发电机－变压器单元接线或扩大单元接线。

9、发电厂用来向电力系统输送电能的变压器称为主变压器；用于沟通两个升高电压等级并可相互交换功率的变压器称为联络变压器；只供发电厂本身用电的变压器称为厂用变压器。

10、电力系统中电气设备的绝缘会受到两种过电压的危害，一种是外部过电压又叫大气过电压，是由雷电活动引起的过电压，另一种是内部过电压，是由开关操作和系统故障引起的过电压。

11、电力网是连接发电厂和用户的中间环节。

12、我国电力系统的额定频率是50H Z，对大型电力系统频率的允许范围为50±0.2H Z，对中小型电力系统频率的允许范围为50±0.5H Z。

13、变压器二次绕组供电给较长的高压输电线路时，其额定电压应比相应线路的额定电压高10%，供电给较短的输电线路时，其额定电压比相应线路的额定电压高5%。

14、在中性点不接地系统中发生单相接地时，系统三个线电压对称性不变非故障相电压升高√3倍。

15、母线截面积选择有两种方法：①按最大长期工作电流选择②按经济电流密度选择。

16、穿墙套管应按安装地点、额定电压和额定电流选择，并按短路条件进行动、热稳定校验。

17、电流互感器的接线方式有：单相式、不完全星形接线、两相差接线、三相星形接线等四种。

18、角形接线运用于最终进出线回路3～5回的110KV及以上的配电装置，特别是水电站中应用较多。

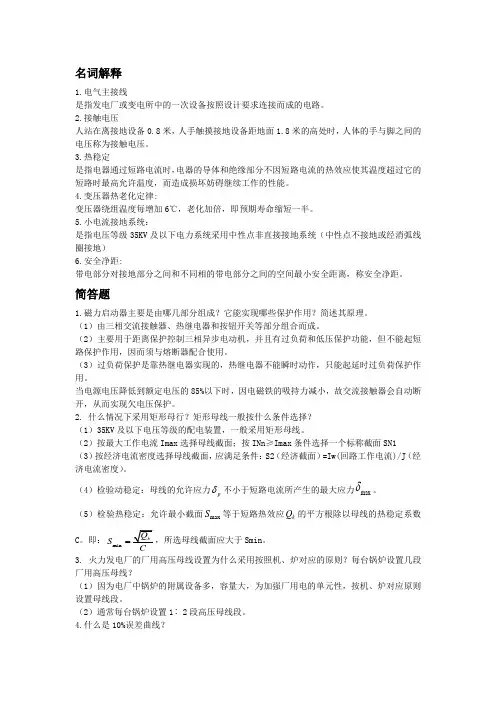

名词解释1.电气主接线是指发电厂或变电所中的一次设备按照设计要求连接而成的电路。

2.接触电压人站在离接地设备0.8米，人手触摸接地设备距地面1.8米的高处时，人体的手与脚之间的电压称为接触电压。

3.热稳定是指电器通过短路电流时，电器的导体和绝缘部分不因短路电流的热效应使其温度超过它的短路时最高允许温度，而造成损坏妨碍继续工作的性能。

4.变压器热老化定律:变压器绕组温度每增加6℃，老化加倍，即预期寿命缩短一半。

5.小电流接地系统：是指电压等级35KV 及以下电力系统采用中性点非直接接地系统（中性点不接地或经消弧线圈接地）6.安全净距:带电部分对接地部分之间和不同相的带电部分之间的空间最小安全距离，称安全净距。

简答题1.磁力启动器主要是由哪几部分组成？它能实现哪些保护作用？简述其原理。

（1）由三相交流接触器、热继电器和按钮开关等部分组合而成。

（2）主要用于距离保护控制三相异步电动机，并且有过负荷和低压保护功能，但不能起短路保护作用，因而须与熔断器配合使用。

（3）过负荷保护是靠热继电器实现的，热继电器不能瞬时动作，只能起延时过负荷保护作用。

当电源电压降低到额定电压的85%以下时，因电磁铁的吸持力减小，故交流接触器会自动断开，从而实现欠电压保护。

2. 什么情况下采用矩形母行？矩形母线一般按什么条件选择？（1）35KV 及以下电压等级的配电装置，一般采用矩形母线。

（2）按最大工作电流Imax 选择母线截面；按INn ≥Imax 条件选择一个标称截面SN1（3）按经济电流密度选择母线截面，应满足条件：S2（经济截面）=Iw(回路工作电流)/J （经济电流密度）。

（4）检验动稳定：母线的允许应力p δ不小于短路电流所产生的最大应力max δ。

（5）检验热稳定：允许最小截面max S 等于短路热效应k Q 的平方根除以母线的热稳定系数C 。

即：min S =，所选母线截面应大于Smin 。

3. 火力发电厂的厂用高压母线设置为什么采用按照机、炉对应的原则？每台锅炉设置几段厂用高压母线？（1）因为电厂中锅炉的附属设备多，容量大，为加强厂用电的单元性，按机、炉对应原则设置母线段。

1.能源分为一次能源和二次能源。

一次能源：是指自然界中现成存在，可直接取得和利用而又不改变其基本形态的能源，例如煤炭，石油，天然气，水能，风能等。

二次能源：是指由一次能源经加工转换成的另一种形态的能源产品，例如电力，蒸汽，煤气，焦炭，汽油等，它们使用方便，易于利用，是高品质的能源。

2.发电厂分为火力发电厂，水力发电厂，核能发电厂，其他形式。

3.火力发电厂按输出能源分为：凝汽式发电厂和热电厂。

4.电气接线分为一次接线（电气主接线）和二次接线。

5.一次设备：通常把生产，变换，输送，分配和使用电能的设备称为一次设备（如发电机，变压器，断路器）。

6.二次设备：对一次设备和系统的运行状态进行测量，控制，监视，起保护作用的设备，称为二次设备。

7.电气主接线又称一次接线。

8.配电装置：根据电气主接线的要求，由开关电器，母线，保护和测量设备以及必要的辅助设备和建筑物组成的整体即为配电装置。

配电装置按电气设备装设地点不同，可分为屋内配电装置（又称为发电机电压配电装置）和屋外配电装置（又称为高压配电装置）。

9.发热分类：（解答题）长期发热：是由正常运行时工作电流产生的。

短时发热：是由故障时的短路电流产生的。

10.为了保证导体可靠的工作，需使其发热温度不得超过一定的限值，这个限值叫做最高允许温度：导体的正常最高允许温度，一般不超过70摄氏度，计日照80C，镀锡85C，镀银95C。

硬铝200°C ，硬钢300°C11.载流量计算（计算题）公式69页，3-20,3-2112.短路发热：是指短路开始至短路被切除为止很短一段时间内导体发热的过程。

目的：就是确定导体的最高温度。

13.短路发热计算题公式：72页3-26,3-30 172页例题3-2仔细看.14.电动力的概念：电动力是磁场对载流导体的一种作用力。

（可应用毕奥—沙瓦定律法计算）15.电动力有计算题，78页，公式3-44。

16.最大电动力在中间相（或B相）。

发电厂电气部分一、名词解释：1．一次设备：直接生产、转换和输配电能的设备。

2．二次设备：对一次设备进行监察、测量、控制、保护、调节的辅助设备。

3．电气主接线：一次设备按预期的生产流程所连成的电路，称为电气主接线。

4．最高允许温度：为了保证导体可靠工作，规定了导体长期工作发热和短路时发热的温度限制，称最高允许温度。

5．厂用电率：厂用电耗电量占发电厂总发电量的百分数，称为该时间段的厂用电率。

6电力网：是将各电压等级的输配电线路和各种类型的变电所连接而成的网络。

7．发电机—变压器单元接线：发电机和主变压器直接连成一个单元，再经断路器接至高压系统，发电机出口处除厂用分支外不再装设母线，这种接线称为发电机—变压器单元接线。

8.电气主接线：是由电气设备通过连接线，按其功能要求组成接受和分配电能的电路，成为传输强电流、高电压的网络，故又称为一次接线或电气主系统。

9．最小安全净距：指在这一距离下，无论在正常最高工作电压或出现内、外部过电压时，都不致使空气间隙被击穿。

10．配电装置：是根据电气主接线的连接方式，由开关电器、保护和测量电器、母线和必要的辅助设备组成的总体装置。

11．接触电压：人站在地面上离设备水平距离为0.8m处，手触到设备外客、构架离地面垂直距离为1.8m处时，加于人手与脚之间的电压。

12．跨步电压：人在分布电位区域内沿地中电流的散流方向行走，步距为0.8m时，两脚之间所受到的电压。

13．工作接地：在电力系统电气装置中，为运行需要所设的接地。

14．保护接地:为保护人身和设备安全，将电气装置正常不带电而由于绝缘损坏有可能带电的金属部分接地。

二、填空：1．发电厂的类型有火电厂、水电厂、核电厂和新能源发电。

2．限流电器包括串联在电路中的普通电抗器和分裂电抗器，其作用是限制短路电流。

3．母线是用来汇集和分配电能的，并把发电机、变压器与配电装置连接，有敞露母线和封闭母线之分。

4．电能的发展方向：大容量、超高压、远距离。

电气专业试题库运行部2021年 07月目录第一局部：发电机局部 (03)第二局部：变压器局部 (33)第三局部：厂用电动机局部 (55)第四局部：厂用电快切局部 (63)第五局部：UPS 局部 (67)第六局部：直流局部 (69)第七局部：柴油发电机组及保安段局部 (75)第八局部：网控局部 (81)第九局部：综合局部 (115)第十局部：继电保护局部 (123)第一局部：发电机局部一、填空题1)系统短路时，瞬间发电机内将流过数值为额定电流数倍的〔短路电流〕。

对发电机本身将产生有害的、巨大的〔电动力〕，并产生高温。

2)当系统发生不对称短路时，发电机绕组中将有〔负序电流〕出现，在转子中产生〔双倍频率〕的电流，有可能使转子局部过热或造成损坏。

3)大型同步发电机，广泛采用氢气冷却，因为氢气的重量仅为空气的〔1/14〕，导热性能比空气高〔6〕倍。

4)目前大容量的发电机，一般采用水内冷，因为水具有很高的导热性能，它的冷却能力比空气大〔125〕倍，比氢气大〔40〕倍，且具有化学性能稳定不会燃烧等优点。

5)发电机功率因数等于额定〔有功功率〕和额定〔视在功率〕的比值。

6)同步发电机的运行特性，一般指：〔空载特性〕〔短路特性〕〔负载特性〕〔调整特性〕〔外特性〕五种。

7)发电机的空载特性是指发电机在额定转速下，空载运行时，其〔电势〕与〔励磁电流〕之间的关系曲线。

8)发电机的短路特性是指发电机制额定转速下，定子三相短路时，定子稳态〔短路电流〕与〔励磁电流〕之间的关系曲线。

9)发电机的负载特性是指发电机的转速、定子电流为额定值，功率因数为常数时，〔定子电压〕与〔励磁电流〕之间的关系曲线。

10)发电机的调整特性是指发电机定子电压、转速和功率因数为常数的情况下，〔定子电流〕和〔励磁电流〕之间的关系曲线。

11)发电机的外特性是指在发电机的励磁电流、转速和功率因数为常数的情况下，〔定子电流〕和发电机〔端电压〕之间的关系曲线。

12)同步发电机的转子磁场与定子电流产生的旋转磁场之间，在发电机〔运行〕时，是相对〔静止〕的。

电厂人必须知道的105个电气名词解释1 有功功率——在交流电能的发输用过程中，用于转换成电磁形式的那部分能量叫做有功2 无功功率——在交流电能的发输用过程中，用于电路内电磁场交换的那部分能量叫做无功3 电力系统——由发电机、配电装置、升压和降压变电所、电力线路及电能用户所组成的整体称为电力系统。

中性点位移：在三相电路中，电源电压三相负载对称的情况下，如果三相负荷也对称，那么不管有无中性点，中性点的电压均为零。

但如果三相负载不对称，且无中性线或中性线阻抗较大，那么中性点就会出现电压，这种现象称为中性点位移现象。

4 操作过电压——因断路器分合操作及短路或接地故障引起的暂态电压升高，称为操作过电压；5 谐振过电压——因断路器操作引起电网回路被分割或带铁芯元件趋于饱和，导致某回路感抗和容抗符合谐振条件，可能引起谐振而出现的电压升高，称为谐振过电压。

6 电气主接线——主要是指在发电厂、变电所、电力系统中，为满足预定的功率传送方式和运行等要求而设计的、表明高压电气设备之间相互连接关系的传送电能的电路。

7 双母线接线——它具有两组母线：工作母线I和备用母线l。

每回线路都经一台断路器和两组隔离开关分别接至两组母线，母线之间通过母线连络断路器(简称母联)连接，称为双母线接线。

8 一个半断路器接线——每两个元件(出线或电源)用三台断路器构成一串接至两组母线，称为一个半断路器接线，又称3/2接线。

9 厂用电——发电厂在启动、运转、停役、检修过程中，有大量以电动机拖动的机械设备，用以保证机组的主要设备和输煤、碎煤、除灰、除尘及水处理等辅助设备的正常运行。

这些电动机以及全厂的运行、操作、试验、检修、照明等用电设备都属于厂用负荷，总的耗电量，统称为厂用电。

10 厂用电率——厂用电耗电量占发电厂全部发电量的百分数，称为厂用电率。

厂用电率是发电厂运行的主要经济指标之一。

11 经常负荷——每天都要经常连续运行使用的电动机；12不经常负荷——只在检修、事故或机炉起停期间使用的负荷；13连续负荷——每次连续运转2h以上的负荷；14 短时负荷——每次仅运转10—120min的负荷；15断续负荷——反复周期性地工作，其每一周期不超过10min的负荷。

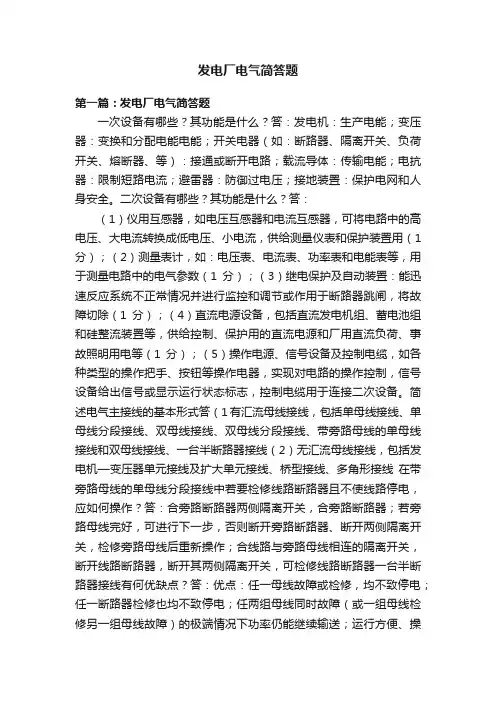

发电厂电气简答题第一篇：发电厂电气简答题一次设备有哪些？其功能是什么？答：发电机：生产电能；变压器：变换和分配电能电能；开关电器（如：断路器、隔离开关、负荷开关、熔断器、等）：接通或断开电路；载流导体：传输电能；电抗器：限制短路电流；避雷器：防御过电压；接地装置：保护电网和人身安全。

二次设备有哪些？其功能是什么？答：（1）仪用互感器，如电压互感器和电流互感器，可将电路中的高电压、大电流转换成低电压、小电流，供给测量仪表和保护装置用（1分）；（2）测量表计，如：电压表、电流表、功率表和电能表等，用于测量电路中的电气参数（1分）；（3）继电保护及自动装置：能迅速反应系统不正常情况并进行监控和调节或作用于断路器跳闸，将故障切除（1分）；（4）直流电源设备，包括直流发电机组、蓄电池组和硅整流装置等，供给控制、保护用的直流电源和厂用直流负荷、事故照明用电等（1分）；（5）操作电源、信号设备及控制电缆，如各种类型的操作把手、按钮等操作电器，实现对电路的操作控制，信号设备给出信号或显示运行状态标志，控制电缆用于连接二次设备。

简述电气主接线的基本形式答（1有汇流母线接线，包括单母线接线、单母线分段接线、双母线接线、双母线分段接线、带旁路母线的单母线接线和双母线接线、一台半断路器接线（2）无汇流母线接线，包括发电机—变压器单元接线及扩大单元接线、桥型接线、多角形接线在带旁路母线的单母线分段接线中若要检修线路断路器且不使线路停电，应如何操作？答：合旁路断路器两侧隔离开关，合旁路断路器；若旁路母线完好，可进行下一步，否则断开旁路断路器、断开两侧隔离开关，检修旁路母线后重新操作；合线路与旁路母线相连的隔离开关，断开线路断路器，断开其两侧隔离开关，可检修线路断路器一台半断路器接线有何优缺点？答：优点：任一母线故障或检修，均不致停电；任一断路器检修也均不致停电；任两组母线同时故障（或一组母线检修另一组母线故障）的极端情况下功率仍能继续输送；运行方便、操作简单，可靠性和灵活性高，在检修母线或断路器时不必用隔离开关进行大量的倒闸操作隔离开关只在检修时作为隔离带点设备使用；调度和扩建方便。

发电厂电气部分简单题1.什么是一次设备？哪些属于一次设备？什么是二次设备？哪些属于二次设备？答：一次设备：直接生产、转换和输配电能的设备。

1）生产和转换电能的设备（发电机，变压器，电动机）；2）开关电器（断路器，隔离开关，熔断器）；3）限流电器（普通和分裂电抗器）；4）载流导体（母线，架空线和电缆线）；5）补偿设备（调相机，电力电容器，消弧线圈，并联电抗器）；6）仪用互感器；7）防御过电压设备（避雷线、避雷器、避雷针）；8）绝缘子；9）接地装置。

二次设备：对一次设备进行监察、测量、控制、保护、调节的辅助设备。

1）测量表计，2）绝缘监察装置，3）控制和信号装置，4）继电保护及自动装置，5)直流电源设备6）塞流线圈（高频阻波器）。

2.对主接线的基本要求有哪些？主接线的基本接线形式有哪些？答：可靠性、灵活性、经济性；汇流母线和无汇流母线。

3.双母线与单母线相比，有哪些优缺点？答：与单母线相比，它的优点是供电可靠，运行方式灵活，扩建方便，可以完成一些特殊功能；缺点：在母线检修火故障时，隔离开关作为倒换操作电器，操作复杂，容易发生误操作；单一组母线故障时仍短时停电，影响范围较大；检修任一回路的断路器，该回路仍停电；双母线存在全停的可能；所用设备多，配电装置复杂。

4.主接线中为什么要限制短路电流？通常采用哪些方法？答：为保证系统安全可靠地运行，减轻短路造成的影响，除在运行维护中应努力设法消除可能引起短路的一切原因外，还应尽快地切除短路故障部分，使系统电压在较短的时间内恢复到正常值。

方法：1）选择适当的主接线形式和运行方式（单元接线，变压器低压侧分裂运行方式，线路分开运行方式，在环网中穿越功率最小处开环运行）；2）加装限流电抗器（普通、分裂）；3）采用低压分裂绕组变压器。

5.隔离开关与断路器的主要区别何在？为防止误操作通常采用哪些措施？答：隔离开关（刀闸)的主要作用是在设备或线路检修时隔离电压，以保证安全。

它不能断开负荷电流和短路电流，应与断路器配合使用。

1、电能质量取决于什么指标?电压偏差、频率偏差、公用电网谐波、三相电压不平衡度、电压波动和闪变、暂时过电压和瞬态过电压2、电动力对导体和电器运行有何影响？答：电气设备在正常状态下，由于流过导体的工作电流相对较小，相应的电动力较小，因而不易为人们所察觉。

而在短路时，特别是短路冲击电流流过时，电动力可达到很大的数值，当载流导体和电气设备的机械强度不够时，将会产生变形或损坏。

为了防止这种现象发生，必须研究短路冲击电流产生的电动力的大小和特征，以便选用适当强度的导体和电气设备，保证足够的动稳定性。

必要时也可采用限制短路电流的措施。

3、何为接触电压和跨步电压？接触电压，是指人站在发生接地短路故障设备旁边，距设备水平距离0.8米，这时人手触及设备外壳(距地面1.8米的高处)，手与脚两点之间呈现的电位差，叫做接触电压。

所谓跨步电压，就是指电气设备发生接地故障时，在接地电流入地点周围电位分布区行走的人，其两脚之间的电压。

电气设备碰壳或电力系统一相接地短路时，电流从接地极四散流出，在地面上形成不同的电位分布，人在走近短路地点时，两脚之间的电位差叫跨步电压。

4、发电机启动前运行值班人员应做哪些试验？答：发电机定子、转子（励磁系统）及四瓦绝缘电阻试验；发电机主开关、灭磁开关、有关刀闸的拉合闸试验；失磁联跳试验；发电机主开关与主汽门互联试验以及励磁整流柜风机的启停试验。

5、我厂发电机紧急停机的条件有哪些？答：（1）发生危及人身安全的事故；（2）发电机剧烈振动；（3）发电机定、转子温度超过极限且继续上升；（4）发电机内部或CT冒烟着火；（5）发电机组故障、保护拒绝动作。

1、什么是最小安全净距？什么是电气主接线？（5分）答：最小安全净距就是在这一距离内，无论是在正常最高工作电压或者出现内部、外部过电压时，都不至于使得空气间隙被击穿。

电气主接线又称为电气一次接线图，它是将电气设备以规定的图形和文字符号，按电能生产、传输、分配顺序及相关要求绘制的单相接线图。

一、单项选择题1．根据对电气主接线的基本要求，设计电气主接线时首先要考虑( )A．采用有母线的接线形式B．采用无母线的接线形式C．尽量降低投资、少占耕地D．保证必要的可靠性和电能质量要求2.电压互感器的一次额定电压应等于( )A. 100或100/3伏B. 1003或×1003伏C. 所在电网的额定电压D. 100或2×100伏3.输电线路送电的正确操作顺序为( )A.先合母线隔离开关，再合断路器，最后合线路隔离开关B.先合断路器，再合母线隔离开关，最后合线路隔离开关C.先合母线隔离开关，再合线路隔离开关，最后合断路器D.先合线路隔离开关，再合母线隔离开关，最后合断路器4.线路隔离开关的线路侧，通常装有接地闸刀开关，其主要作用是当线路停电之后，合入接地刀闸，将它作为( )使用。

A.防雷接地 B.保护接地C.工作接地D.三相短路接地线5.在110kV及以上的配电装置中，下述哪种条件下可采用多角形接线( )A.出线不多且发展规模不明确B.出线不多但发展规模明确C.出线多但发展规模不明确D.出线多且发展规模明确6三相导体短路的最大电动力不受( )影响。

A.跨距B.长期允许电流C.相间距离D.三相短路时的冲击电流7.装设分段电抗器的作用是( )A.限制母线回路中的短路电流B.改善母线的电压质量C.吸收多余的无功功率D.改进用户的功率因数8.在交流电路中，弧电流过零值之后，电弧熄灭的条件是( )。

A.弧隙恢复电压<弧隙击穿电压B.弧隙恢复电压=弧隙击穿电压C.弧隙恢复电压>弧隙击穿电压D.减少碰撞游离和热游离9.对厂用I类负荷的供电方式是( )A.一般由一个电源供电B.应由两个独立电源供电，备用电源采用手动切换方式投入C.应由两个独立电源供电，一个电源消失后，另一个电源要立即自动投入D.在全厂停电时需要继续供电10硬铝母线的短路时发热允许温度是( )℃。

A. 70 B. 98 C. 200D. 30011.为保证发电厂厂用低压单个或成组电动机可靠启动，要求厂用母线电压不低于额定电压的（）% % %12．由于发电厂厂用电一般采用可靠性高的成套配电装置，因而其高、低压母线应采用( ) A 双母线接线B．桥形接线C．双母线带旁路母线接线D．单母线或单母线分段接线13．安全净距是配电装置处于何种电压或内部过电压时，其空气隙均不会被击穿的最小距离( ) A．平均电压B．额定电压C．最高工作电压D．最低工作电压14．屋内配电装置和屋外配电装置是按( )A．电气设备安装场所的不同区分的B．电气设备安装方式的不同区分的C．电气设备型号的不同区分的D．电气设备尺寸的不同区分的15．将所有电气设备都安装在地平面的基础之上或者设备的支架上，各种电气设备基本上布置在同一水平面上的室外配电装置，称为（）A．低型配电装B．中型配电装置C．半高型配电装置 d 高型配电装置二．填空题（每空1分共20分）1在多角形接线中，检修一台断路器时，多角形接线变成___________，可靠性降低。

一、单项选择题1．根据对电气主接线的基本要求，设计电气主接线时首先要考虑( )A．采用有母线的接线形式B．采用无母线的接线形式C．尽量降低投资、少占耕地D．保证必要的可靠性和电能质量要求2.电压互感器的一次额定电压应等于( )A. 100或100/3伏B. 1003或×1003伏C. 所在电网的额定电压D. 100或2×100伏3.输电线路送电的正确操作顺序为( )A.先合母线隔离开关，再合断路器，最后合线路隔离开关B.先合断路器，再合母线隔离开关，最后合线路隔离开关C.先合母线隔离开关，再合线路隔离开关，最后合断路器D.先合线路隔离开关，再合母线隔离开关，最后合断路器4.线路隔离开关的线路侧，通常装有接地闸刀开关，其主要作用是当线路停电之后，合入接地刀闸，将它作为( )使用。

A.防雷接地 B.保护接地C.工作接地D.三相短路接地线5.在110kV及以上的配电装置中，下述哪种条件下可采用多角形接线?( )A.出线不多且发展规模不明确B.出线不多但发展规模明确C.出线多但发展规模不明确D.出线多且发展规模明确6三相导体短路的最大电动力不受( )影响。

A.跨距B.长期允许电流C.相间距离D.三相短路时的冲击电流7.装设分段电抗器的作用是( )A.限制母线回路中的短路电流B.改善母线的电压质量C.吸收多余的无功功率D.改进用户的功率因数8.在交流电路中，弧电流过零值之后，电弧熄灭的条件是( )。

A.弧隙恢复电压<弧隙击穿电压B.弧隙恢复电压=弧隙击穿电压C.弧隙恢复电压>弧隙击穿电压D.减少碰撞游离和热游离9.对厂用I类负荷的供电方式是( )A.一般由一个电源供电B.应由两个独立电源供电，备用电源采用手动切换方式投入C.应由两个独立电源供电，一个电源消失后，另一个电源要立即自动投入D.在全厂停电时需要继续供电10硬铝母线的短路时发热允许温度是( )℃。

A. 70 B. 98 C. 200 D. 30011.为保证发电厂厂用低压单个或成组电动机可靠启动，要求厂用母线电压不低于额定电压的（） A.50 B.60% C.70% D.80%12．由于发电厂厂用电一般采用可靠性高的成套配电装置，因而其高、低压母线应采用( ) A 双母线接线B．桥形接线C．双母线带旁路母线接线D．单母线或单母线分段接线13．安全净距是配电装置处于何种电压或部过电压时，其空气隙均不会被击穿的最小距离?( )A．平均电压B．额定电压C．最高工作电压D．最低工作电压14．屋配电装置和屋外配电装置是按( )A．电气设备安装场所的不同区分的B．电气设备安装方式的不同区分的C．电气设备型号的不同区分的D．电气设备尺寸的不同区分的15．将所有电气设备都安装在地平面的基础之上或者设备的支架上，各种电气设备基本上布置在同一水平面上的室外配电装置，称为（）A．低型配电装B．中型配电装置C．半高型配电装置 d 高型配电装置二．填空题（每空1分共20分）1在多角形接线中，检修一台断路器时，多角形接线变成___________，可靠性降低。

发电厂变电站电气部分名词解释发电厂变电站电气部分名词解释、简答题第一章、一、发电厂：将各种形式的一次能源转换为电能的工厂。

按利用一次能源的形式发电厂分为火电厂、水电厂、核电厂和其它能源电厂核电厂和其它能源电厂。

其它能源电厂包括风力发电场、太阳能发电厂、地热发电厂和潮汐发电厂。

1、火电厂：将燃料的化学能转换为电能的电厂利用的燃料：煤、天然气、重油等我国以燃煤电厂为主，火电厂的装机容占总火电厂的装机容占总火电厂的装机容占总80％分类：凝汽式电厂：不对外供热热电厂：兼对外供热热效率热效率热效率热效率火电厂的分类火电厂的分类火电厂的分类火电厂的分类热效率＝凝汽式电厂：30～40％热电厂：60～70％％火电厂的运行特点：系统主力；机动性差，带较恒定负荷运行；环境污染2、核电厂：利用的燃料：U-235的同位素；主要生产过程：与火电厂的基本生产过程类似核电厂的运行特点：特别注意安全；承担基荷，需配套建设抽水蓄能电站；污染远低于火电厂3、水电厂主要生产过程：利用水的位能(势能)生产电能；当控制闸门打开时，水流进入水轮机，冲动水轮冲动水轮机带动发电机发电发电容量与水电站的上下游水位差和流过水轮机的水量(流量)的乘积成正比根据获得水位差的不同，可将水电厂分为堤坝式水电厂、引水式水电厂水电站的梯级开发与火电厂比较，水电厂的水工建筑工程大，建站时间长，单位kW 投资大，但发电成本低在一条河上，往往建设多个水电站，称为梯级开发梯级电站从上到下排序，上级电站的尾水是下级电站最主要的来水，如何从航行如何从航行、发电的综合效益考发电的综合效益考虑，使梯级电站运行最佳是一个十分重要的技术经济问题，称为梯级电站的运行调度优化金沙江水电站梯级开发:乌东德-白鹤滩-溪洛渡- 向家坝水电厂的运行特点：起停迅速，易于实现自动化；负荷可大幅度快速变化；受季节影响大抽水蓄能电站水工有上下库，不受水文条件限制；机组合二为一：机组正转机组正转，水轮机水轮机－发电机组，为发电状态；机组反转机组反转机组反转，电动机－水泵机组为电动状态电站总效率65～70％效益：技术效益、经济效益二、变电站发电厂的变电站：升压变电站电力网的变电站：降压变电站电力网变电站的分类：根据电压等级、容量不同，可分为高层：枢纽变电站；中层：区域变电站；低层：配电变电站枢纽变电站：联络本电力系统中的各大电厂与大区域或大容量的重要用户，并实施与远方其它电力系统的联络，是实现联合发是实现联合发是实现联合发是实现联合发、输、配电的枢纽；电压最高，容量最大，是电力系统最上层的变电站；目前我国大多数地区的枢纽变电站的电压为500kV，西北地区为750kV区域变电站高压进线来自枢纽变电站或附近的大型发电厂，低压对多个小区域负荷供电，并可能接入一些中、小型电厂；是电力系统的中层变电站；目前我国大多数地区的区域变电站的电压为220kV，西北地区为330kV配电变电站进线来自于区域变电站，对一个小区域(城市)或较大容的工厂供电；是电力系统最下层的变电站；目前我国大多数地区的配电变电站的电压为110kV第二章一、接线一次接线:以传输能量为目的，大功率负荷电流所通过的电路部分。

1. 发电厂类型和变电所类型有哪些？答：发电厂类型：火力发电厂、水力发电厂、核能发电厂以及风力发电厂、地热发电厂、太阳能发电厂、潮汐发电厂等；变电所类型：枢纽变电所、、区域变电所、中间变电所、终端变电所2. 哪些设备属于一次设备？哪些设备属于二次设备？其功能是什么？答：通常把生产、变换、输送、分配和使用电能的设备，如发电机、变压器和断路器等称为一次设备。

它们包括以下设备：（1）. 生产和转换电能的设备——发电机、电动机、变压器等2.接通或断开电路的开关电器——断路器、隔离开关、负荷开关、接触器、熔断器3、限制故障电流和防御过电压的保护电器——电抗器、避雷器4、载流导体——裸导体、电缆5、互感器——电流互感器、电压互感器6、无功补偿设备——并联电容器、串联电容器、并联电抗器7、接地装置——地网对一次设备和系统的运行状态进行测量、控制、监视和起保护作用的设备称为二次设备。

它们包括以下设备：1、 测量表计——电压表、电流表、频率表、功率表、电能表2、 继电保护、自动装置及远动装置3、 直流电源设备——直流发电机组、蓄电池组、整流装置4、 操作电器、信号设备及控制电缆3. 研究导体和电气设备的发热有何意义？长期发热和短时发热各有何特点？答：电流将产生损耗，这些损耗都将转变成热量使电器设备的温度升高。

发热对电气设备的影响：使绝缘材料性能降低；使金属材料的机械强度下降；使导体接触电阻增加。

导体短路时，虽然持续时间不长，但短路电流很大，发热量仍然很多。

这些热量在适时间内不容易散出，于是导体的温度迅速升高。

同时，导体还受到电动力超过允许值，将使导体变形或损坏。

由此可见，发热和电动力是电气设备运行中必须注意的问题。

长期发热是由正常工作电流产生的；短时发热是由故障时的短路电流产生的。

4. 短时发热允许温度和长期发热允许温度分别是多少，为什么不相同？答：长期发热温度一般不超过70C 0，短期发热温度铝为200C 0，铜为300C 0长期发热：指正常工作电流引起的发热；短时发热：指短路电流引起的发热5. 导体长期发热允许电流是根据什么确定的？提高允许电流应采取哪些措施？答：是根据导体的稳定温升确定的。

发电厂、变电站电气类名词解释电能具有生产与消费同时进行的特点，需要发电厂和变电站时刻根据负荷变化及时地进行必要的调整及操作。

为满足上述要求，在发电厂、变电站中装设了大量的电气设备。

其主要电气设备可分为以下几种：(1) 一次设备。

直接生产和输配电能的设备称为一次设备。

电能由发电机发出，经过一系列的一次设备直接送到用电器，从而完成电能的生产、输送与使用的全过程。

一次设备主要包括发电机、变压器、断路器、隔离开关、限流电抗器、母线、电缆和互感器等。

(2) 二次设备。

对一次设备的工作进行监察、测量、控制和保护的辅助设备，称为二次设备。

二次设备主要包括仪表、信号、继电器和自动控制设备等。

(3) 电气主接线。

在发电厂和变电站中，为了适应各种运行方式的需要，将各种电气设备根据要求，按照一定次序连接成为固定连接的电路。

一次设备所连成的电路，称为一次电路或电气主接线。

闸刀开关闸刀开关是一种最简单的低压开关，它只有手动式操作。

闸刀开关主要用于不经常操作的电路中。

使用时它常与熔断器一起串联接入电路，在电路中发生过负荷或短路时由熔断器切断电源。

闸刀开关的类型很多，按结构特征可分为单极、双极和三极三种；按操作柄位置特征可分为中间手柄、旁边手柄和杠杆操作三种；按灭弧结构特征可分为带灭弧罩和不带灭弧罩两种。

额定电流较大的闸刀开关，在电路中常与空气自动开关等元件配合使用，运行中通过空气自动开关等设备控制电路的拉、合闸操作，而闸刀开关只起隔离电压或切断小电流的作用。

绝缘子绝缘子俗称为绝缘瓷瓶，它广泛地应用在发电厂和变电站的配电装置、变压器、各种电器及输电线之中。

绝缘子用来支持和固定裸载流体，并使裸导体与地绝缘，或者用于使电气装置和电器中处在不同电位的载流导体之间相互绝缘。

因此，要求绝缘子应具有足够的绝缘强度、机械强度、耐热性和防潮性等。

一般高压绝缘子应能可靠地在超过其额定电压15%的电压下安全运行。

高压绝缘子通常是用电工瓷制成的绝缘体，电工瓷具有结构紧密均匀、不易吸收水、绝缘性能稳定和机械强度高等优点。

发电厂电气部分知识点归纳第一篇：发电厂电气部分知识点归纳第二章2-1哪些设备属于一次设备二次设备答：通常把生产、变换、输送、分配和使用电能的设备，如发电机、变压器和断路器等称为一次设备。

其中对一次设备和系统的运行进行测量、控制、监视和保护的设备称为二次设备第三章3-1长期发热短期发热各有什么特点长期发热由正常工作电流产生的；短时发热，由故障时的短路电流产生的3-3导体长期发热允许电流的根据是根据什么确定的？提高允许电流应采取哪些措施？是根据导体的稳定温升确定的，为了提高导体的载流量，宜采用电阻率小的材料。

导体的形状，在同样截面积的条件下，圆形导体的表面积较小，而矩形和槽型的表面积则较大。

导体的布置应采用去散热效果最佳的方式，而矩形截面导体竖放的散热效果比平放要好。

第五章5-0工作电源，备用电源发电厂的厂用工作电源是保证正常运行的基本电源，工作电源应不少于2个，现代发电厂一般都投入系统并联运行。

2用于工作电源因事故或检修而失电时替代工作电源，起后备作用第六章6-1什么是验算热稳定的短路计算时间tk以及电气设备的开断计算时间tbr验算热稳定的短路计算时间tk为继电器保护动作时间tpr 和相应断路器的全开断时间tbr只和而tbr是指对断路器的分压脉冲传送到断路器操作机构的跳闸线圈时起，到各种触头分离后的电弧完全熄灭位置的时间段。

6-2开关电器中电弧产生与熄灭过程与哪些因素有关？电弧是导电的，电弧之所以能形成到点通道，是因为电弧弧柱中出现了大量自由电子的缘故。

第七章7-2试述最小安全净距的定义及其分类。

最小安全净距是指在这一距离下，无论在正常最高工作电压或出现内、外部过电压时，都不致使空气间隙被击穿。

对于敞露在空气中的屋内、外配电装置中有关部分指尖的最小安全净距分为ABCDE五类。

7-6如何区别屋外中型、高型和半高型配电装置？它们的特点和应用范围是什么？格局电气设备和母线布置的高度，屋外配电装置可分为中型配电装置，高型配电装置和半高型配电装置。
