2、了解稳压电路的组成和稳压作用。
3、熟悉集成三端可调稳压器的使用。
二、实验设备1、实验箱（台）2、示波器3、数字万用表三、预习要求1、二极管半波整流和全波整流的工作原理及整流输出波形。
2、整流电路分别接电容、稳压管及稳压电路时的工作原理及输出波形。
3、熟悉三端集成稳压器的工作原理。
四、实验内容与步骤首先校准示波器。
1、半波整流与桥式整流：●分别按图1-1和图1-2接线。
●在输入端接入交流14V电压，调节使I O=50mA时,用数字万用表测出V O，同时用示波器的DC档观察输出波形记入表1-1中。
图1-1图1-2Vi(V) V O(V) I O (A) V O波形半波桥式2、加电容滤波：上述实验电路不动，在桥式整流后面加电容滤波，如图1-3接线，比较并测量接C 与不接C两种情况下的输出电压V O及输出电流I O，并用示波器DC档观测输出波形，记入表1-2中。
图1-33上述电路不动，在电容后面加稳压二极管电路(510Ω、VDz)，按图1-4接线。
实验一臭氧氧化法处理有机废水一实验目的1、了解臭氧发生器的基本结构、原理、操作方法、观察电压和空气流量对臭氧产率的影响。
2、通过臭氧氧化法处理：印染废水、有机含酚废水、生活污水的脱色、除臭、消毒、降解COD、降酚等实验，掌握臭氧氧化法处理工业废水的基本过程、方法和特点。
二实验理论基础与方法要点臭氧是一种强氧化剂，它的氧化能力在天然元素中仅次于氟。
臭氧在污水处理中可用于除臭、脱色、杀菌、消毒、降酚、降解COD、BOD等有机物。
臭氧在水溶液中的强烈氧化作用，不是O本身引起的，而主要是由臭氧在3基引起的。
很多有机物都容易与臭氧发生反应。
水中分解的中间产物OH基及HO2例如臭氧对水溶性染料、蛋白质、氨基酸、有机氨及不饱和化合物、酚和芳香族衍生物以及杂环化合物、木质素、腐殖质等有机物有强烈的氧化降解作用；还有强烈的杀菌、消毒作用。
臭氧氧化的优点：（1）臭氧能氧化其它化学氧化，生物氧化不易处理的污染物，对除臭、脱色、杀菌、降解有机物和无机物都有显著效果（2）污水经处理后污水中剩余的臭氧易分解，不产生二次污染，且能增加水中的溶解氧（3）制备臭氧利用空气作原料，操作简便。
工业上采用高压(1.5—3万伏)高频放电制取臭氧，通常制得的是含1—4%臭氧的混合气体，称为臭氧化气。
三实验装置器材与药品设备与器材：（1）臭氧发生器 1台（2）臭氧氧化反应器 1套，如无现成的需自行安装代替500mL锥形瓶3个，与锥形瓶配套的橡皮塞3个（3）医用乳胶管，与乳胶管配套的玻璃管（4）气体转子流量计 1个（5）酸滴管（50mL） 1个（6）气体吸收瓶(如无现成的，可用锥形瓶代替) 500mL锥形瓶2个（7）量筒100mL 1个（8）洗气瓶1000mL 2个材料药品：（1）配制含酚废水，含酚浓度50—100mg/L，供除酚实验用。
（2）配制印染废水，含染料10—20mg/L ，供脱色用(亚甲蓝)（3）2% KI 溶液：称取20克分析纯碘化钾溶于1升新煮沸并冷却的蒸馏水中，贮于棕色瓶中。
电子电路综合设计实验实验一函数信号发生器的设计与调测班级: 2009211108**: ***学号: ********小班序号: 26课题名称函数信号发生器的设计与实现一、摘要函数信号发生器是一种为电子测量提供符合一定要求的电信号的仪器, 可产生不同波形、频率和幅度的信号。
在测试、研究或调整电子电路及设备时, 为测定电路的一些电参量,用信号发生器来模拟在实际工作中使用的待测设备的激励信号。
信号发生器可按照产生信号产生的波形特征来划分：音频信号源、函数信号源、功率函数发生器、脉冲信号源、任意函数发生器、任意波形发生器。
信号发生器用途广泛, 有多种测试和校准功能。
本实验设计的函数信号发生器可产生方波、三角波和正弦波这三种波形, 其输出频率可在1KHz至10KHz范围内连续可调。
三种波形的幅值及方波的占空比均在一定范围内可调。
报告将详细介绍设计思路和与所选用元件的参数的设计依据和方法。
二、关键词函数信号发生器迟滞电压比较器积分器差分放大电路波形变换三、设计任务要求:1、（1）基本要求:2、设计一个可输出正弦波、三角波和方波信号的函数信号发生器。
3、输出频率能在1-10KHZ范围内连续可调, 无明显是真；4、方波输出电压Uopp≥12V, 上升, 下降沿小于10us, 占空比可调范围30%-70%；5、三角波输出电压Uopp≥8V；6、正弦波输出电压Uopp≥1V；设计该电源的电源电路（不要求实际搭建）, 用PROTEL软件绘制完整的电路原理图（SCH）。
（2）提高要求:1.三种输出波形的峰峰值Uopp均在1V-10V范围内连续可调。
2.三种输出波形的输出阻抗小于100Ω。
3.用PROTEL软件绘制完整的印制电路板图（PCB）。
（3）探究环节:1.显示出当前输入信号的种类、大小和频率（实验演示或详细设计方案）。
2.提供其他函数信号发生器的设计方案（通过仿真或实验结果加以证明）。
四、设计思路和总体结构框图（1）原理电路的选择及总体思路:根据本实验的要求, 用两大模块实现发生器的设计。
目录实验一、常用电子仪器的使用 (1)实验二、晶体二极管的特性与检测 (4)实验三、晶体三极管的输入、输出特性 (4)实验四、晶体管共射极单管放大器 (5)实验五、射极耦合触发器 (6)实验六、RC耦合两极放大器 (7)实验七、负反馈对放大器性能的影响 (7)实验八、场效应管放大器 (8)实验九、差动放大电路 (11)实验十、集成运算放大器指标测 (14)实验十一、集成运算放大器的基本应用（多种模拟运算电路） (18)实验十二、集成运算放大器非线性应用（波形发生器） (20)实验十三、LC正弦波振荡器 (22)实验十四、变压器耦合推挽功率放大器 (24)实验十五、OTL功率放大器 (25)实验十六、集成功率放大器 (28)实验十七、单相半波、全波、桥式整流电路 (28)实验十八、串联型晶体管直流稳压电源（设计性实验） (29)实验十九、集成直流稳压电源 (32)实验二十、单结晶体管特性 (33)实验二十一、单结晶体管触发电路 (34)实验二十二、晶闸管简单测试 (34)实验二十三、晶闸管可控稳压电路（综合性实验） (35)实验二十四、万用表的设计与调试 (36)实验二十五、电子门铃电路——趣味性实验一 (40)实验二十六、电子报警电路——趣味性实验二 (40)实验二十七、光控简易灯自动开关电路——趣味性实验三 (41)实验二十八、电子催眠器——趣味性实验四 (41)实验二十九、简单的温控电路 (41)实验一常用电子仪器的使用一、实验目的1、学习电子电路实验中常用的电子仪器——示波器、信号发生器、交流毫伏表、数字频率计等的主要技术指标、性能及正确使用方法。
2、初步掌握用双踪示波器观察正弦信号波形和读取波形参数的方法。
二、实验原理在模拟电子电路实验中经常使用的电子仪器有示波器、信号发生器、交流毫伏表及数字频率计等。
它们和万用表一起，可以完成对模拟电子电路的静态和动态工作情况的测试。
实验中要对各种电子仪器进行综合使用，可按照信号流向。
一、实验目的1.了解焊料与焊剂，熟悉焊接工艺。
2.了解和掌握焊接工具电烙铁的结构和使用方法。
3.电子元件引出线进行表面处理（除去表面氧化层，利用助焊剂进行上锡，整形）。
4.据电子产品焊接工艺要求规范操作，掌握基本焊接工艺要领。
二、实验器材1.焊接工具1套，焊料、焊剂若干，焊接训练练习板一块，电阻器。
2.焊接工具1套，焊料、焊剂若干，焊接训练练习板一块，2个1kΩ电阻器、3个led灯、1个CD4069芯片、1个0.1F瓷片电容、1个3.9MΩ电阻器、1个10kΩ电阻器、一个S9013三极管3.数字万用表1 只。
三、实验内容1.焊接一个9电阻电路。
2.焊接一个简易闪烁灯制作。
四、手绘电路图（或实训表格）图1 9电阻电路电路图图2 焊接作品1 图3 焊接作品2图4 简易闪烁灯电路电路图图5 简易闪烁灯作品1 图6 简易闪烁灯作品2五、心得体会1.一定要左手拿锡丝，右手拿电烙铁，手与锡丝底距离要适中，太远的话锡丝软不易控制，太近的话焊接的时候容易烫到手；右手握烙铁，先加热再放锡丝，当熔化足够的焊锡后将锡丝移开再移开电烙铁，记住焊接时间不能长，不然很容易焊锡过多，或者电路板铜箔脱落。
2.在焊锡凝固前要保持元器件不动，不然很容易使焊点变形。
3.焊接之前要对元器件的排列和导线的走线要胸有成竹，焊接时要细心且耐心尽量一次完成焊接不要出错，因为出错需要用吸锡器吸掉错误部分的锡，重新焊接，这样焊点可能会因为长时间加热造成PCB板的铜箔脱落或者元器件受损。
4.一般情况下，建议从低矮的元件开始焊接，像电阻和电容。
然后再焊接较高的元件。
这样可以避免阻碍焊接其他元件。
5.电烙铁温度控制在350度上下，温度太高会导致元器件受损，温度过低无法使锡丝熔化。
心形闪灯电路制作实验报告实验目的：制作一个心形闪灯电路，实现心形图案的闪烁效果。
实验原理：心形闪灯电路可以通过使用555定时器芯片和LED灯来实现。
555定时器芯片拥有多种工作模式，其中一种是单稳态触发模式。
在这个实验中，我们将使用单稳态触发模式来产生周期性的脉冲信号，然后通过一个驱动电路来控制LED灯的亮灭。
通过适当的控制脉冲信号的频率和占空比，可以实现心形图案的闪烁效果。
材料和设备：1. 555定时器芯片2. 电容器3. 电阻器4. LED灯5. 面包板、导线等相关电子元件6. 电源实验步骤：1. 在面包板上布置电路，将555定时器芯片、电容器和电阻器按照电路图连接起来。
2. 在555定时器芯片的引脚3和引脚6之间串联一个电容器，作为电路的定时元件。
3. 在555定时器芯片的引脚2和引脚6之间串联一个电阻器，作为电路的控制元件。
4. 在555定时器芯片的引脚4上连接一个LED灯，作为电路的输出元件。
5. 在面包板上连接电源，确保电路能够正常工作。
6. 调整电容器的数值和电阻器的数值，以及通过改变电源电压和连接的LED灯的数目，来改变心形闪灯的频率和效果。
实验结果和讨论：经过实验，我们可以发现，通过调整电容器和电阻器的数值，可以控制555定时器芯片的工作频率和亮灭时间，从而实现心形图案的闪烁效果。
通过改变电源电压和连接的LED灯的数目，也可以进一步改变心形图案的亮度和形状。
结论：通过本次实验，我们成功制作了一个心形闪灯电路，实现了心形图案的闪烁效果。
本实验展示了555定时器芯片和LED灯的基本应用，并且通过调整电容器和电阻器的数值，以及改变电源电压和连接的LED灯的数目，可以控制闪灯的频率、亮度和形状。

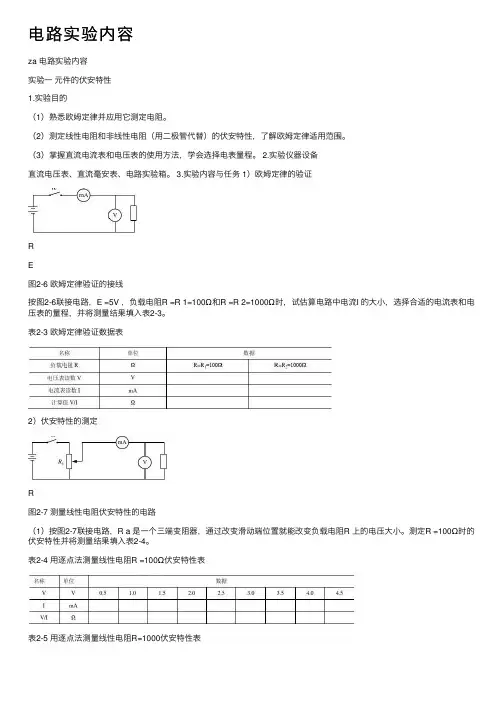

电路实验内容za 电路实验内容实验⼀元件的伏安特性1.实验⽬的（1）熟悉欧姆定律并应⽤它测定电阻。
（2）测定线性电阻和⾮线性电阻（⽤⼆极管代替）的伏安特性，了解欧姆定律适⽤范围。
（3）掌握直流电流表和电压表的使⽤⽅法，学会选择电表量程。
2.实验仪器设备直流电压表、直流毫安表、电路实验箱。
3.实验内容与任务 1）欧姆定律的验证RE图2-6 欧姆定律验证的接线按图2-6联接电路，E =5V ，负载电阻R =R 1=100Ω和R =R 2=1000Ω时，试估算电路中电流I 的⼤⼩，选择合适的电流表和电压表的量程，并将测量结果填⼊表2-3。
表2-3 欧姆定律验证数据表2）伏安特性的测定R图2-7 测量线性电阻伏安特性的电路（1）按图2-7联接电路，R a 是⼀个三端变阻器，通过改变滑动端位置就能改变负载电阻R 上的电压⼤⼩。
测定R =100Ω时的伏安特性并将测量结果填⼊表2-4。
表2-4 ⽤逐点法测量线性电阻R =100Ω伏安特性表表2-5 ⽤逐点法测量线性电阻R=1000伏安特性表b测量结果填⼊表2-6。
D图2-8 测量⼆极管伏安特性的电路表2-6 ⽤逐点法测量⼆极管伏安特性表4.总结报告要求（1）在坐标纸上画出R=R1=100Ω、R=R2=1000Ω时及⼆极管D的伏安特性曲线。
（2）如果已知⼀个线性电阻的阻值R，能否画出它的伏安特性曲线？（3）对⽐线性电阻和⾮线性电阻的伏安特性曲线，它们有什么特点？（4）⾮线性电阻是否可以⽤⼀个电阻值来表⽰它的伏安特性？为什么说对⾮线性电阻欧姆定律不适⽤？实验⼆三端变阻器1.实验⽬的（1）研究变阻器的调压特性、学习分析和处理实验数据的⽅法。
（2）掌握计算变阻器分压时的容量。
2.预习要求及实验说明三端变阻器的应⽤：作为调整负载上电压之⽤，通常有两种联结⽅法。
1）接成分压器U0U fz图2-9 三端变阻器接成分压器线路其中，U0：电源电压；R0：变阻器总电阻；R1、R2：变阻器滑动端到两端的电阻；R fZ：负载电阻。
QuartusII实验讲义实验讲义实验⼀正弦信号发⽣器实验箱⼯作在模式1；clock0设为16Hz本实验预备了两个⽂件：sin.vhd和sinwave.mif。
sin.vhd是顶层设计⽂件；sinwave.mif 是rom的初始化⽂件。
这两个⽂件在下⾯设计将⽤到。
实验之前建⽴⼀个sinwave⽂件夹将以上两个⽂件拷⼊其中。
下⾯将详细介绍设计流程：1 ⼯程创建进⼊QuartusII开发软件，选择File -> New Project Wizad。
弹出⼯程向导对话框，点击Next。
在对应位置填⼊⼯程名和顶层实体名，再点击Next。
点击Next。
实验所使⽤的是Cyclone系列的“EPIC6Q240C8”，点击Finish。
⼯程新建完成，此时只是配置了与⼯程相关的⼀些基本设置，在开发过程中如需要，仍然可以通过菜单Assignments ->Settings来修改。
2 sin信号发⽣器顶层模块的设计新建⽂件，打开File->New，选择Device Design Files⼦类中的VHDL File，点击OK，创建⼀个vhdl⽂件。
也可以⽤下⾯⽅法：本实验事先已经准备了sin.vhd⽂件，可以将其⽂件名改为sinwave.vhd，添加到⼯程中。
3．定制ROM存储sin波形数据1) 建⽴.mif⽂件.mif是FPGA⽚内rom的初始化⽂件。
点击菜单File->New->Other Files项，选择Memory Initialization File点击确定mif⽂件中字宽和字的数⽬，如下图设置，点击OK。
打开mif⽂件。
填⼊正弦波的数据，以⽂件名sinwave.mif保存。
本实验事先已准备了sinwave.mif⽂件，也可以通过右击Project Navigator 中Files，打开File对话框，直接将已经存在的mif⽂件添加到⼯程中。
2）定制ROM下⾯我们将初始化数据⽂件sinwave.mif⽂件加载到硬件模块中，通过菜单Tools->MegaWizard Plug-In Manager 。
实验一常用电子仪器使用练习、用万用表测试二极管、三极管模拟电子技术基础实验常用的电子仪器有：1、通用示波器20MHZ2、低频信号发生器 HG1021型3、晶体管毫伏表：DA-164、万用表（500型）或数字万用表5、直流稳压电源+12V、500mA为了在实验中能准确地测量数据，观察实验现象，必须学会正确地使用这些仪器的方法，这是一项重要的实验技能，因此以后每次实验都要反复进行这方面的练习。
一、实验目的（一）学习或复习示波器、低频信号发生器、晶体管毫伏表及直流稳压电源的使用方法。
（二）学习用万用表辨别二极管、三极管管脚的方法及判断它们的好坏。
（三）学习识别各种类型的元件。
二、实验原理示波器是一种用途很广的电子测量仪器。
利用它可以测出电信号的一系列参数，如信号电压（或电流）的幅度、周期（或频率）、相位等。
通用示波器的结构包括示波管、垂直放大、水平放大、触发、扫描及电源等六个主要部分，各部分作用见附录。
YX4320型波器。
三、预习要求实验前必须预习实验时使用的示波器、低频信号发生器，万用表的使用说明及注意事项等有关资料。
四、实验内容及步骤（一）电子仪器使用练习1、将示波器电源接通1至2分钟，调节有关旋钮，使荧光屏上出现扫描线，熟悉“辉度”、“聚焦”、“X轴位移”、“Y轴位移”等到旋钮的作用。
2、启动低频信号发生器，调节其输出电压（有效值）为1～5V，频率为1KHZ，用示波器观察信号电压波形，熟悉“Y轴衰减”和“Y轴增幅”旋钮的作用。
3、调节有关旋钮，使荧光屏上显示出的波形增加或减少（例如在荧光屏上得到一个、三个或六个完整的正弦波），熟悉“扫描范围”及“扫描微调”旋钮的作用。
4、用晶体管毫伏表测量信号发生器的输出电压。
将信号发生器的“输出衰减”开关置0db、20db、40db、60db位置，测量其对应的输出电压。
测量时晶体管毫伏表的量程要选择适当，以使读数准确。
注意不要过量程。
（二）用万用表辨别二极管的极性、辨别二极管e、b、c各极、管子的类型（PNP 或NPN）及其好坏。
生物物质分离工程生物物质分离工程实验李菊娣编辽宁石油化工大学环境工程系二○○七年三月生物物质的分离、提取实验是以实验操作为主的技能课程，是生物工程专业学生的必修课，是在学习《分析化学》、《生物化学》《微生物学》、《发酵工程》、《生物分离工程》等专业基础课及专业实验课的基础上开设的课程。
目的在于通过本课程的实验训练，使学生对整个生物工程下游生产过程有一个全面的认识和理解，既可培养他们实际操作的技能，又可达到提高他们理论联系实际能力的目的。
通过学习，使学生能够掌握物质分离常用的纯化方法和常见的分离设备，为以后的学习和科研工作打下良好的基础。
实验一、微生物细胞的破碎及分离实验二、青霉素的萃取及萃取率的计算实验三、醋酸丁酯萃取红霉素实验四、牛奶中酪蛋白和乳蛋白素粗品的制备实验五、胰凝乳蛋白酶的制备实验六、薄层色谱法鉴定果汁中的糖实验七、离子交换法提取L-精氨酸备注：实验二、三选作其一；实验五、六选作其一。
实验一微生物细胞的破碎及分离一、实验目的与要求实验目的：1、掌握超声波细胞破碎的原理和技术，学习细胞破碎率的评价方法。
2、通过本试验使学生复习以前所学的分离知识及掌握微生物学实验、发酵工程实验技能，同时通过本试验使学生掌握超声波破碎仪的使用。
3、通过按照给定的研究题目，独立的进行试验，并观察试验中的各种现象，分析总结实验得出的各种数据并撰写相应的研究及实验报告等各过程，来培养学动手能力和独立分析问题的能力，并了解学习科学研究的基本过程与要求，提高科学研究的素质，为将来从事科学研究打好基础。
实验要求：1、复习生物物质分离课程所学到的微生物细胞的分离方法，了解影响微生物细胞的破碎因素。
2、独立查阅相关资料，设计实验方案，并对实验所需的各种药品、玻璃仪器及分析设备列出清单，写出详尽的试验过程及需要。
3、三人一组，互相配合，开展实验，动手完成实验，并记录并分析实验中的实验现象、数据，必要时及时修改试验计划。
4、总结试验数据，经教师认定后，撰写实验报告。
《电子技术基础》实验指导书电子技术课组编信息与通信工程学院实验一常用电子仪器的使用一、实验类型-操作型二、实验目的1、学习电子电路实验中常用的电子仪器——示波器、函数信号发生器、直流稳压电源、交流毫伏表、频率计等的主要技术指标、性能及正确使用方法。
2、初步掌握用双踪示波器观察正弦信号波形和读取波形参数的方法。
三、实验原理在模拟电子电路实验中，经常使用的电子仪器有示波器、函数信号发生器、直流稳压电源、交流毫伏表及频率计等。
它们和万用电表一起，可以完成对模拟电子电路的静态和动态工作情况的测试。
实验中要对各种电子仪器进行综合使用，可按照信号流向，以连线简捷，调节顺手，观察与读数方便等原则进行合理布局，各仪器与被测实验装置之间的布局与连接如图1－1所示。
接线时应注意，为防止外界干扰，各仪器的共公接地端应连接在一起，称共地。
信号源和交流毫伏表的引线通常用屏蔽线或专用电缆线，示波器接线使用专用电缆线，直流电源的接线用普通导线。
图1－1 模拟电子电路中常用电子仪器布局图1、示波器示波器是一种用途很广的电子测量仪器，它既能直接显示电信号的波形，又能对电信号进行各种参数的测量。
现着重指出下列几点：1）、寻找扫描光迹将示波器Y轴显示方式置“Y1”或“Y2”，输入耦合方式置“GND”，开机预热后，若在显示屏上不出现光点和扫描基线，可按下列操作去找到扫描线：①适当调节亮度旋钮。
②触发方式开关置“自动”。
③适当调节垂直（）、水平（）“位移”旋钮，使扫描光迹位于屏幕中央。
（若示波器设有“寻迹”按键，可按下“寻迹”按键，判断光迹偏移基线的方向。
）2）、双踪示波器一般有五种显示方式，即“Y1”、“Y2”、“Y1＋Y2”三种单踪显示方式和“交替”“断续”二种双踪显示方式。
“交替”显示一般适宜于输入信号频率较高时使用。
“断续”显示一般适宜于输入信号频率较低时使用。
3）、为了显示稳定的被测信号波形，“触发源选择”开关一般选为“内”触发，使扫描触发信号取自示波器内部的Y通道。
实验总结报告实验总结报告「篇一」一、实验目的通过练习使用网络端口扫描器，可以了解目标主机开放的端口和服务程序，从而获取系统的有用信息，发现网络系统的安全漏洞。
在实验中，我们将在Windows 操作系统下使用Superscan进行网络端口扫描实验，通过端口扫描实验，可以增强学生在网络安全方面的防护意识。
利用综合扫描软件“流光”扫描系统的漏洞并给出安全性评估报告。
二、实验原理(一)．端口扫描的原理一个开放的网络端口就是一条与计算机进行通信的信道，对网络端口的扫描可以得到目标计算机开放的服务程序、运行的系统版本信息，从而为下一步的入侵做好准备。
对网络端口的扫描可以通过执行手工命令实现，但效率较低；也可以通过扫描工具实现，效率较高。
扫描工具是对目标主机的安全性弱点进行扫描检测的软件。
它一般具有数据分析功能，通过对端口的扫描分析，可以发现目标主机开放的端口和所提供的服务以及相应服务软件版本和这些服务及软件的安全漏洞，从而能及时了解目标主机存在的安全隐患。
1．端口的基础知识端口是TCP协议中所定义的，TCP协议通过套接字(socket)建立起两台计算机之间的网络连接。
TCP／UDP的端口号在0～65535范围之内，其中1024以下的端口保留给常用的网络服务。
例如，21端口为FTP服务，23端口为TELNET服务，25端口为SMTP服务，80端口为HTTP服务，110端口为POP3服务等。
2．扫描的原理扫描的方式有多种，为了理解扫描原理，需要对TCP协议简要介绍一下。
一个TCP头的数据包格式如图2-1所示。
它包括6个标志位，其中：图2-1 TCP数据包格式扫描往往是入侵的前奏，所以如何有效的屏蔽计算机的端口，保护自身计算机的安全，成为计算机管理人员首要考虑的问题。
为了防止对计算机网络端口的扫描，我们可以采用端口扫描监测工具来监测对端口的扫描，防止端口信息外露。
常用的端口扫描监测工具包括ProtectX、PortSentry等。
霓虹的实验报告霓虹的实验报告引言：霓虹灯作为一种常见的照明设备，其独特的亮丽色彩和长寿命备受人们喜爱。
然而，很少有人了解霓虹灯的工作原理和制作过程。
本实验旨在通过自行制作霓虹灯，深入了解其原理，并探索不同颜色的霓虹灯的制作方法。
实验材料：1. 玻璃管：用于制作霓虹灯的外壳，可根据需要选择不同尺寸的玻璃管。
2. 电极：通常使用铜或铝作为电极材料。
3. 气体：霓虹灯中的气体通常为氖气，也可根据需要添加其他气体以产生不同颜色的光。
4. 高压变压器：用于提供高电压以激发气体放电。
5. 导线和插头：用于连接电源和电极。
实验步骤：1. 准备工作：将玻璃管洗净并晾干，确保无尘和杂质。
同时，将电极剪成适当长度并磨尖，以便插入玻璃管中。
2. 焊接电极：使用焊接工具将电极固定在玻璃管的两端，确保电极与玻璃管紧密连接。
3. 充气：将氖气或其他需要的气体注入玻璃管中，同时确保玻璃管的两端密封良好，以防气体泄漏。
4. 连接电源：将高压变压器的输出端连接到电极上，同时将变压器的输入端连接到电源插座上。
5. 观察实验结果：打开电源，观察玻璃管中的气体是否放电，并观察霓虹灯是否发出亮丽的光芒。
实验结果：通过实验，我们成功制作了霓虹灯，并观察到了不同颜色的光芒。
在纯氖气的情况下，霓虹灯发出鲜艳的橙红色光芒；而在添加其他气体（如氩气、氦气等）的情况下，霓虹灯的光芒呈现出不同的颜色，如蓝色、绿色等。
实验分析：霓虹灯的发光原理是通过电流通过气体放电，激发气体中的原子或分子，使其跃迁到高能级，然后再返回低能级时释放出光能。
不同的气体放电会产生不同颜色的光芒，这是由于气体分子或原子的能级结构不同所致。
结论：通过本实验，我们深入了解了霓虹灯的制作原理和工作过程。
同时，我们还发现了不同颜色的霓虹灯的制作方法，为我们进一步探索和应用霓虹灯提供了基础。
霓虹灯不仅仅是一种照明设备，更是一种艺术品，其亮丽的色彩和独特的光芒为我们的生活增添了无限的美感。
实验一-流光发生器设计简介流光发生器是一种能够发出多种颜色的光线，效果迷幻而炫彩的场景灯光设备，通常被广泛应用于音乐会、夜店、舞台、电影院等场合中，是现代舞台灯光中不可或缺的一部分。
在本实验中，我们将学习如何设计和制作一种简单的流光发生器，利用简单的电子电路和LED技术，创造出炫目的灯光效果。
实验材料1.电路板2.LED发光二极管(红色、绿色、蓝色)3.滑动电位器4.三极管5.220欧姆电阻(3个)6.10K欧姆电阻7.电解电容(2个)8.9V/12V直流电源9.快速插头电线10.夹子线实验步骤1.搭建电路将三个不同颜色的LED发光二极管并联放在电路板上，并将它们的正极连接到电路板上的220欧姆电阻，再将电阻连接到滑动电位器的两端口。
接下来，将负极和正极分别连接到电路板上的220欧姆电阻中间和正极侧。
接下来，将电阻的输出脚通过10k欧姆电阻连接到三极管的基极上，再将三极管的发射极连接到负极，集电极连接到电源正极，最后将其它脚通过2个电解电容连接到负极和正极。
2.调整电阻连接电源后，使用电位器调整输出的亮度和颜色。
LED发光二极管在三极管的控制下，能够产生红、绿、蓝三种颜色，可以通过调节电位器实现不同的颜色变化效果。
3.测试电路将夹子线连接到LED的两端并用手把头按下，可以测试LED是否正常发光，是否正确连接。
实验结果通过本实验，我们成功地完成了流光发生器的搭建和调试，制造出了多彩的光束，为后续的项目提供了基础。
但是在实践中也需要注意不要短路和接线错误，避免电击等危险。
如果需要对灯光效果进一步改进，可以考虑在电路中加入更多的元件，丰富更多的变化效果。
