PLC使用接近开关如何判断是PNP还是NPN【建筑工程类独家文档首发】

在市场上的接近开关当中，除二线制开关以外， 还有三线制、 四线制、 五线制开关。

大多数的接近开 关输出回路无论是NPN型还是PNP型都是属集电极 开路输出信号形式(AC型除外）， 且都具有最基本 的3条信号线其分别为(V CC; GND; OUT) , 也 有4线制的OUT (NO+NC) , 五线制的继电器可调节类型。

02 如何分辨N P N 型和P NP型
接近开关的接线都是棕正蓝负黑信号， 这个是没有疑问的， 他们的区别在于这很黑色线， 黑色线输出 24V 为PNP 接近开关， 反之为NPN, 这也就是判断接近开关是NPN 还是PNP 最基础的。

03
怎么和PLC 接线
如何分辨NPN 和PNP? 怎么和PLC 接线？
阳P接法的P LC连接不同的传感器
＿亡72小I •'"i:'
O\__j 乒芦亿�.. .. 一i =-H U -2俨u .
l P N P接法的P LC使用两种传感器
干，喂法的P t.C 连接不同的传感器
O \'
24,· 重夕7
石．5-P 3 石g
2小m ·
K A 4
i +�z 小
坛屯一，飞
＇兮又又尸一
：工控论坛曰＠
0\ 0
飞一
气一" • 芯� 芒--飞工控论坛
N P N 接法的P LC使用两种传感器， 但是利用继电器转换有—个缺点， 那就是即时性不好， 因为继电器吸合需要时间， 如果这个传感器即时性要求特别高， 如果需要精确定位的话就不可以了， 或者编码器类脉冲的因为时效性也不可以， 如果遇到这种情况还是乖乖去找适合的传感器 吧！。

接近开关NPN常开常闭和PNP常开常闭如何区别？我是一名传感器的应用工程师，觉得很适合回答这个问题。

要想区分NPN和PNP的常开常闭，首先要知道这两种输出信号的模式下其电路图情况。

那么我就手绘一下图纸然后根据图纸来解释。

（手绘图太粗糙，各位别介意哈），同时要想区分常开常闭的真实情况，还需要准备一个24V开关电源和一个万用表（选择到直流电压档）。

PNP区分，PNP信号的接近开关其电路图如下所示：由图中可以看到，PNP信号是属于下拉电阻负载的，所以其公共端（即COM端）是负极，所以采集信号的时候要接的线就是信号线与电源负两根。

区分方法：用开关电源给接近开关上电，在感应范围内没有被测物的情况下，用万用表量信号线与电源负之间的电压，如果此时电压为0，而感应范围内有被测物时电压为24V左右（绝对值），那么这个开关是PNP常开信号。

反之，则为PNP常闭信号……NPN区分，NPN信号的接近开关其电路图如下所示：由图中可以看到，NPN信号是属于上拉电阻负载的，所以其公共端（即COM端）是电源正极，所以采集信号的时候要接的线就是信号线与电源正两根。

区分方法：用开关电源给接近开关上电，在感应范围内没有被测物的情况下，用万用表量信号线与电源正之间的电压，如果此时电压为0，而感应范围内有被测物时电压为24V（绝对值）左右，那么这个开关是NPN常开信号。

反之，则为NPN常闭信号……以上就是我的回答，希望对楼主有所帮助。

（另外，随着工业4.0及2025中国制造时代的到来，传感器的作用愈发的突出，为跟上时代步伐，本人特地在头条号里撰写了一些关于传感器内容的文章，有的非常基础特别适合于初学者使用，其中有篇文章就是专门介绍PNP/NPN/PUSH-PULL的，欢迎对传感器感兴趣的同仁关注阅读指正，谢谢）。

接近开关NPN和PNP区别先要搞清楚PNP、NPN 表示的意思是什么。

P表示正、N表示负。

PNP表示平时为高电位，信号到来时信号为负。

NPN表示平时为低电位，信号到来时信号为高电位输出.接近开关和光电开关只是检测电路不同输出相同。

至于PLC接线，一般用NPN的较多。

但多数的日本的PLC有日本型、世界型、和通用型。

进入中国的多数为世界型和通用型。

可直接用NPN 型。

接近开关和光电开关的电源正端接电源正、负接公共端、输出接PLC的输入端。

PLC的输入类型是分漏式和源式的，前者指的是正信号输入（可直接用PNP），后者指的是负信号输入（可直接用NPN），否则必须用继电器转换后输入。

传感器的型式不一而足，不过一般用得最多的是两线跟三线的，两线的跟负载串联。

三线的多为开集极输出，三根线分别为正负电源和输出晶体管的集电极。

传感器的NPN和PNP是根据输出晶体管的型号来的。

NPN的负载是接在正电源与集电极之间，而PNP是接在集电极与负电源之间的。

要用万用表来判断传感器的型号，需要先给它一个负载，再根据它的输出电压来判断。

PNP与NPN型传感器根本的区别在哪？PNP与NPN型传感器其实就是利用三极管的饱和和截止，输出两种状态，属于开关型传感器。

但输出信号是截然相反的，即高电平和低电平。

NPN输出是低电平0，PNP输出的是高电平1。

PNP与NPN型传感器（开关型）分为六类：1、NPN-NO（常开型）2、NPN-NC（常闭型）3、NPN-NC+NO（常开、常闭共有型）4、PNP-NO（常开型）5、PNP-NC（常闭型）6、PNP-NC+NO（常开、常闭共有型）PNP与NPN型传感器一般有三条引出线，即电源线VCC、0V线，out信号输出线。

1、PNP类PNP是指当有信号触发时，信号输出线out和电源线VCC连接，相当于输出高电平的电源线。

对于PNP-NO型，在没有信号触发时，输出线是悬空的，就是VCC电源线和out线断开。

接近开关npn和pnp的判断口诀接近开关（npn和pnp）是电子元件中常见的两种双极型晶体管。

它们在电路中常用于放大信号、控制电流和电压等应用。

为了方便记忆和判断，可以使用以下简单的口诀来区分npn和pnp型晶体管。

1.口诀一：南北牛（南NP区北PN区）南北牛是指南北极的符号。

在晶体管中，npn型晶体管的南极使用箭头表示，而pnp型晶体管的南极使用箭头的反向表示。

通过观察箭头的方向，就可以判断是npn还是pnp型晶体管。

2. 口诀二：南箭进（npn）北箭走（pnp）这个口诀通过箭头的位置来判断晶体管型号。

在npn型晶体管中，南极箭头指向器件内部；而在pnp型晶体管中，南极箭头指向器件外部。

箭头的位置可以帮助我们分清晶体管的型号。

3. 口诀三：npn南边藏，pnp左边摆这个口诀通过晶体管的结构和布局来判断晶体管型号。

在npn型晶体管中，np结构位于器件的南边；而在pnp型晶体管中，np结构位于器件的左边。

结构的位置可以帮助我们判断晶体管的型号。

同时，还有一些其他方法可以帮助我们判断npn和pnp型晶体管。

4.晶体管标识：在一些晶体管元件上，会有标注表示其型号。

常见的标识方法是在器件上印刷“NPN”或“PNP”字样，通过仔细观察和阅读标识，即可确定晶体管的类型。

5. 电路原理图：通过观察电路原理图，可以根据电路连接位置和箭头的方向来判断晶体管的类型。

通常，箭头指向基极的一侧是npn型晶体管，而箭头指向基极的另一侧是pnp型晶体管。

总之，通过上述的五种方法，我们可以方便地区分npn和pnp型晶体管。

接近开关作为电子元件的重要组成部分，我们应该熟悉其基本特征和使用方法，以便在实际应用中能够正确选择和使用。

接近开关NPN和PNP区别先要搞清楚PNP、NPN 表示的意思是什么。

P表示正、N表示负。

PNP表示平时为高电位，信号到来时信号为负。

NPN表示平时为低电位，信号到来时信号为高电位输出.接近开关和光电开关只是检测电路不同输出相同。

至于PLC接线，一般用NPN的较多。

但多数的日本的PLC有日本型、世界型、和通用型。

进入中国的多数为世界型和通用型。

可直接用NPN 型。

接近开关和光电开关的电源正端接电源正、负接公共端、输出接PLC的输入端。

PLC的输入类型是分漏式和源式的，前者指的是正信号输入（可直接用PNP），后者指的是负信号输入（可直接用NPN），否则必须用继电器转换后输入。

传感器的型式不一而足，不过一般用得最多的是两线跟三线的，两线的跟负载串联。

三线的多为开集极输出，三根线分别为正负电源和输出晶体管的集电极。

传感器的NPN和PNP是根据输出晶体管的型号来的。

NPN的负载是接在正电源与集电极之间，而PNP是接在集电极与负电源之间的。

要用万用表来判断传感器的型号，需要先给它一个负载，再根据它的输出电压来判断。

PNP与NPN型传感器根本的区别在哪？PNP与NPN型传感器其实就是利用三极管的饱和和截止，输出两种状态，属于开关型传感器。

但输出信号是截然相反的，即高电平和低电平。

NPN输出是低电平0，PNP输出的是高电平1。

PNP与NPN型传感器（开关型）分为六类：1、NPN-NO（常开型）2、NPN-NC（常闭型）3、NPN-NC+NO（常开、常闭共有型）4、PNP-NO（常开型）5、PNP-NC（常闭型）6、PNP-NC+NO（常开、常闭共有型）PNP与NPN型传感器一般有三条引出线，即电源线VCC、0V线，out信号输出线。

1、PNP类PNP是指当有信号触发时，信号输出线out和电源线VCC连接，相当于输出高电平的电源线。

对于PNP-NO型，在没有信号触发时，输出线是悬空的，就是VCC电源线和out线断开。

用什么方法比较简单？
[ 10分]
求助通讯模块FX2N—485BD与 [ 15分]
伺服每次都多转了一点点
[ 5分]
指令应用
[ 3分]
三菱Q系列PLC与FX编程电缆 [ 10分]
紧急求助：FX1N能接FX2N- [ 10分]
急急！各位好能发一个三
[ 10分]
a/fx plc的程序
[ 5分]
紧急求助
[ 10分]
thanks!!!
fsang
引用 | 回复 | 2005-05-11 21:35:00 4楼
老工控说的对,但我现在遇到的问题是:FX2N用NPN型传感器,机器上原来用PNP的,如果不更换原来这些,应如何将他 们(PNP型的)利用起来呢?听说用什么转换器可以,但我不太清楚,哪位可以指点一下?
jialin4448

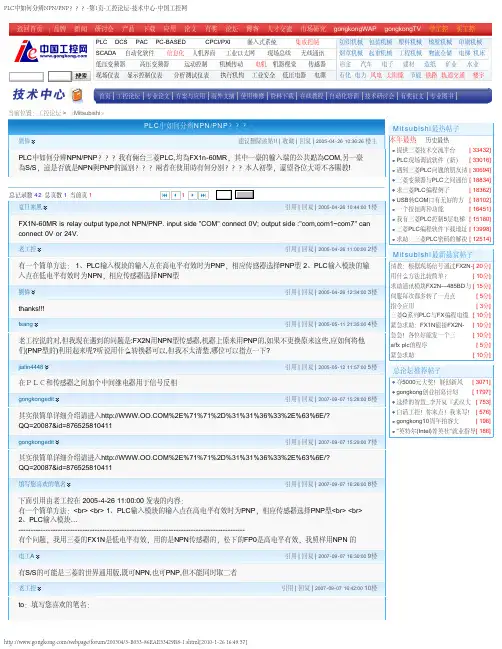

PLC中如何分辨NPN/PNP？？？-第1页-工控论坛-技术中心-中国工控网
hele
引用 | 回复 | 2007-09-07 17:10:00 15楼
图片发不上
填写您喜欢的笔名
引用 | 回复 | 2007-09-07 17:20:00 16楼
下面引用由老工控在 2007-9-7 16:42:00 发表的内容： to：填写您喜欢的笔名：<br><br>能否将FP0的输入模块接线图发上来？让大家涨涨见识？ -------------------------------------------------------------------------------------------图不好发，但肯定是这么用的，您有什么意见吗
PLC中如何分辨NPN/PNP？？？-第1页-工控论坛-技术中心-中国工控网

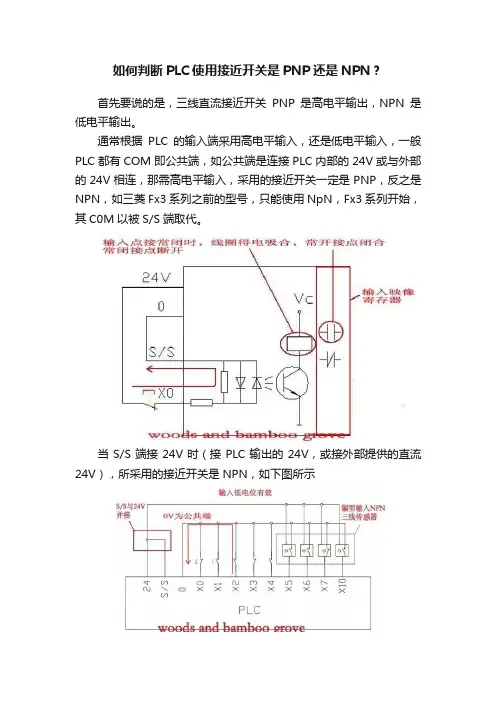

如何判断PLC使用接近开关是PNP还是NPN？
首先要说的是，三线直流接近开关PNP是高电平输出，NPN是低电平输出。

通常根据PLC的输入端釆用高电平输入，还是低电平输入，一般PLC都有COM即公共端，如公共端是连接PLC内部的24V或与外部的24V相连，那需高电平输入，采用的接近开关一定是PNP，反之是NPN，如三菱Fx3系列之前的型号，只能使用NpN，Fx3系列开始，其C0M以被S/S端取代。

当S/S端接24V时（接PLC输出的24V，或接外部提供的直流24V），所采用的接近开关是NPN，如下图所示
如S/S接0，则采用的是PNP型接近开关，如下图所示
回答完毕，供参考。

接近开关NPN和PNP区别（一）先要搞清楚PNP、NPN 表示的意思是什么。

P表示正、N表示负。

PNP表示平时为高电位，信号到来时信号为负。

NPN表示平时为低电位，信号到来时信号为高电位输出.接近开关和光电开关只是检测电路不同输出相同。

至于PLC接线，一般用NPN的较多。

但多数的的PLC有型、世界型、和通用型。

进入中国的多数为世界型和通用型。

可直接用NPN 型。

接近开关和光电开关的电源正端接电源正、负接公共端、输出接PLC的输入端。

PLC的输入类型是分漏式和源式的，前者指的是正信号输入（可直接用PNP），后者指的是负信号输入（可直接用NPN），否则必须用继电器转换后输入。

传感器的型式不一而足，不过一般用得最多的是两线跟三线的，两线的跟负载串联。

三线的多为开集极输出，三根线分别为正负电源和输出晶体管的集电极。

传感器的NPN和PNP 是根据输出晶体管的型号来的。

NPN的负载是接在正电源与集电极之间，而PNP是接在集电极与负电源之间的。

要用万用表来判断传感器的型号，需要先给它一个负载，再根据它的输出电压来判断。

PNP与NPN型传感器根本的区别在哪？PNP与NPN型传感器其实就是利用三极管的饱和和截止，输出两种状态，属于开关型传感器。

但输出信号是截然相反的，即高电平和低电平。

NPN输出是低电平0，PNP输出的是高电平1。

PNP与NPN型传感器（开关型）分为六类：1、NPN-NO（常开型）2、NPN-NC（常闭型）3、NPN-NC+NO（常开、常闭共有型）4、PNP-NO（常开型）5、PNP-NC（常闭型）6、PNP-NC+NO（常开、常闭共有型）PNP与NPN型传感器一般有三条引出线，即电源线VCC、0V线，out信号输出线。

1、PNP类PNP是指当有信号触发时，信号输出线out和电源线VCC连接，相当于输出高电平的电源线。

对于PNP-NO型，在没有信号触发时，输出线是悬空的，就是VCC电源线和out线断开。

接近开关PNP和NPN的区别光电传感器有NPN型输出型(电流流入)和PNP输出型(电流流出)两种，当电流流出的传感器(PNP输出型)在接通时，电流是从电源经传感器的输出端（outp ut）流到负载（load）上，进入负载, 然后流到接地端。

而电流流入(NPN输出型)的传感器接通时，电流是从电源经负载流到传感器的输出端(output)，然后流到接地端(GND)，最后进入系统的地（GND）。

PNP与NPN型传感器一般有三条引出线，即电源线VCC、GND，OUT信号输出线1、NPN类NPN是指当有信号触发时，信号输出线OUT和GND连接，相当于OUT输出低电平。

2、PNP类PNP是指当有信号触发时，信号输出线OUT和VCC连接，相当于OUT输出高电平的电源线。

NPN PLC与PNP PLC的区别PNP与NPN型传感器其实就是利用三极管的饱和和截止，输出两种状态，属于开关型传感器。

但输出信号是截然相反的，即高电平和低电平。

NPN输出是低电平0，PNP输出的是高电平1。

PNP与NPN型传感器（开关型）分为六类：1、NPN-NO（常开型）2、NPN-NC（常闭型）3、NPN-NC+NO（常开、常闭共有型）4、PNP-NO（常开型）5、PNP-NC（常闭型）6、PNP-NC+NO（常开、常闭共有型）PNP与NPN型传感器一般有三条引出线，即电源线VCC、0V线，out信号输出线。

1、PNP类PNP是指当有信号触发时，信号输出线out和电源线VCC连接，相当于输出高电平的电源线。

对于PNP-NO型，在没有信号触发时，输出线是悬空的，就是VCC电源线和out线断开。

有信号触发时，发出与VCC电源线相同的电压，也就是out 线和电源线VCC连接，输出高电平VCC。

对于PNP-NC型，在没有信号触发时，发出与VCC电源线相同的电压，也就是out线和电源线VCC连接，输出高电平VCC。

当有信号触发后，输出线是悬空的，就是VCC电源线和out线断开。

接近开关N P N和P N P区别（初学必读！）在市场上不同类型的接近开关当中，除二线制开关以外，无论是在工程设计时选型还是使用安装时都需要考虑传感器与系统（PLC）的输出连接方式。

大多数的接近开关输出回路无论是NPN型还是PNP型都是属集电极开路输出信号形式（AC型除外），且都具有最基本的3条信号线,其分别为（VCC；GND；OUT），也有4线制的OUT（NO+NC）。

一、NPN型、PNP型输出线定义要素首先我们对3条信号线定义或称呼进行说明:1. VCC：即为电源，又称为+V；（俗称电源正极，接红色或褐色线）。

2. GND：即为接地线，又称为0V；（俗称电源负极，接蓝色线）。

3. OUT：即为信号输出线，又称为负载；（接黑色（或白色）线）。

接着单纯的说明NPN型、PNP型代表的意思：NPN型：可简称N型，N表示信号端为负电压输出；内部开关连接于信号端与负极。

PNP型：可简称P型，P表示信号端为正电压输出；内部开关连接于信号端与正极。

同时两种类型都有NO(常开)型或NC(常闭)型不同的输出常态，在选型时单纯的选择NPN型或PNP型输出均是不全面的描述。

从信号端而言NPN型或PNP型严格来说应为如下情况：但是在实际应用中往往不仅仅简单了解信号端输出类型就能知道自己所需要的接近开关、光电开关、传感器之类的接线方法是否正确，还需要了解对具体应用的输入输出信号和电源。

多凯科技作为专业的传感器制造商，在多年与客户的接触中总结出，在实践中有直接连接中间继电器或者连接单片机使用的，也有连接PLC使用的，接入方式不同，对应的信号线接法也就不同，整理应用如下。

二、接近开关、光电开关接线方法接近开关是传感器中的一种，其连接并非单一形式，通用最多的是三线式；两线式相对简单，另四线连接方式也是基于三线的基础应需而产生的。

总合类型为：1. 二线制传感器：1-1、NO（常开型）1-2、NC （常闭型）注：二线制分AC（交流）和DC（直流）2. 三线制传感器：2-1、NPN - NO（常开型）2-2、NPN –NC（常闭型）2-3、PNP - NO（常开型）2-4、PNP –NC（常闭型）3. 四线制传感器：3-1、NPN（NO + NC）常开+常闭型3-2、PNP（NO + NC）常开+常闭型4. 接线图4-1、NPN型工作工程NPN型接近开关用于正极共点（COM），传感器内部开关是信号输出线OUT与GND（0V）电源“－”极相连，相当于OUT信号输出低电平。

接近开关NPN和PNP区别之阿布丰王创作先要搞清楚PNP、NPN 暗示的意思是什么.P暗示正、N暗示负.PNP暗示平时为高电位,信号到来时信号为负.NPN暗示平时为低电位,信号到来时信号为高电位输出.接近开关和光电开关只是检测电路分歧输出相同.至于PLC接线,一般用NPN的较多.但大都的日本的PLC有日本型、世界型、和通用型.进入中国的大都为世界型和通用型.可直接用NPN型.接近开关和光电开关的电源正端接电源正、负接公共端、输出接PLC的输入端.PLC的输入类型是分漏式和源式的,前者指的是正信号输入（可直接用PNP）,后者指的是负信号输入（可直接用NPN）,否则必需用继电器转换后输入.传感器的型式纷歧而足,不外一般用得最多的是两线跟三线的,两线的跟负载串连.三线的多为开集极输出,三根线分别为正负电源和输出晶体管的集电极.传感器的NPN和PNP是根据输出晶体管的型号来的.NPN的负载是接在正电源与集电极之间,而PNP是接在集电极与负电源之间的.要用万用表来判断传感器的型号,需要先给它一个负载,再根据它的输出电压来判断.PNP与NPN型传感器根本的区别在哪？PNP与NPN型传感器其实就是利用三极管的饱和和截止,输出两种状态,属于开关型传感器.但输出信号是截然相反的,即高电平和低电平.NPN输出是低电平0,PNP输出的是高电平1.PNP与NPN型传感器（开关型）分为六类：1、NPN-NO（常开型）2、NPN-NC（常闭型）3、NPN-NC+NO（常开、常闭共有型）4、PNP-NO（常开型）5、PNP-NC（常闭型）6、PNP-NC+NO（常开、常闭共有型）PNP与NPN型传感器一般有三条引出线,即电源线VCC、0V 线,out信号输出线.1、PNP类PNP是指当有信号触发时,信号输出线out和电源线VCC 连接,相当于输出高电平的电源线.对PNP-NO型,在没有信号触发时,输出线是悬空的,就是VCC电源线和out线断开.有信号触发时,发出与VCC电源线相同的电压,也就是out线和电源线VCC连接,输出高电平VCC.对PNP-NC型,在没有信号触发时,发出与VCC电源线相同的电压,也就是out线和电源线VCC连接,输出高电平VCC.当有信号触发后,输出线是悬空的,就是VCC电源线和out线断开.对PNP-NC+NO型,其实就是多出一个输出线OUT,根据需要取舍.2、NPN类NPN是指当有信号触发时,信号输出线out和0v线连接,相当于输出低电平,ov.对NPN-NO型,在没有信号触发时,输出线是悬空的,就是0v线和out线断开.有信号触发时,发出与OV相同的电压,也就是out线和0V线连接,输出输出低电平OV.对NPN-NC型,在没有信号触发时,发出与0V线相同的电压,也就是out线和0V线连接,输出低电平0V.当有信号触发后,输出线是悬空的,就是0V线和out线断开.对NPN-NC+NO型,和NPN-NC+NO型类似,多出一个输出线OUT,及两条信号反相的输出线,根据需要取舍.。

先要搞清楚PNP、NPN 表示的意思是什么。

P表示正、N表示负。

PNP表示平时为高电位，信号到来时信号为负。

NPN表示平时为低电位，信号到来时信号为高电位输出.接近开关和光电开关只是检测电路不同输出相同。

至于PLC接线，一般用NPN的较多。

但多数的日本的PLC有日本型、世界型、和通用型。

进入中国的多数为世界型和通用型。

可直接用NPN型。

接近开关和光电开关的电源正端接电源正、负接公共端、输出接PLC的输入端。

PLC的输入类型是分漏式和源式的，前者指的是正信号输入（可直接用PNP），后者指的是负信号输入（可直接用NPN），否则必须用继电器转换后输入。

传感器的型式不一而足，不过一般用得最多的是两线跟三线的，两线的跟负载串联。

三线的多为开集极输出，三根线分别为正负电源和输出晶体管的集电极。

传感器的NPN和PNP是根据输出晶体管的型号来的。

NPN的负载是接在正电源与集电极之间，而PNP是接在集电极与负电源之间的。

要用万用表来判断传感器的型号，需要先给它一个负载，再根据它的输出电压来判断。

PNP与NPN型传感器根本的区别在哪？PNP与NPN型传感器其实就是利用三极管的饱和和截止，输出两种状态，属于开关型传感器。

但输出信号是截然相反的，即高电平和低电平。

NPN输出是低电平0，PNP输出的是高电平1。

PNP与NPN型传感器（开关型）分为六类：1、NPN-NO（常开型）2、NPN-NC（常闭型）3、NPN-NC+NO（常开、常闭共有型）4、PNP-NO（常开型）5、PNP-NC（常闭型）6、PNP-NC+NO（常开、常闭共有型）PNP与NPN型传感器一般有三条引出线，即电源线VCC、0V线，out信号输出线。

1、PNP类PNP是指当有信号触发时，信号输出线out和电源线VCC连接，相当于输出高电平的电源线。

对于PNP-NO型，在没有信号触发时，输出线是悬空的，就是VCC电源线和out线断开。

有信号触发时，发出与VCC电源线相同的电压，也就是out线和电源线VCC连接，输出高电平VCC。

图解PNP和和NPN接近开关的区别NPN和PNP说的是三极管的两种类型，三极管作为无触点电子开关被常用于开关电路，由输入电压信号来控制三极管的导通与断开。

三极管的输入电压信号又是通过接近开关的传感器来给定，于是只要有物体靠近接近开关的传感器，当输入电压信号超过三极管的门槛电压时，三极管就会处于导通状态。

用NPN型开关三极管举例这是NPN型开关三极管的截止状态等效图当三极管的基极输入电压信号趋近于零时，则基极电流也趋近于零，因此三极管的C极跟E极呈断开状态。

假设这是硅材质的NPN型开关三极管，那么只要基极输入电压信号低于0.7V，三极管就会处于截止状态。

这是NPN型开关三极管的饱和状态等效图当开关三极管的基极有输入电压信号，且大于开关三极管的门槛电压时，开关三极管就会处于饱和状态，那么三极管的C极跟E极就会短路，相当于机械开关的闭合动作。

看了开关三极管的饱和与截止简单的介绍，于是看它在接近开关的应用，如下是接近开关的集中接线图。

三线制接近开关一般用的是低压直流电24VDC第一幅图，说的是常开的NPN型接近开关。

棕色线接直流电源正，蓝色线接直流电源负，黑色线是信号线。

此时看到图一中的黑色线跟蓝色线之间有个开关，这个开关就是开关三极管的C极跟E极，只要给接近开关的传感器一个触发信号，开关三极管就会有输入电压信号，开关三极管的C极跟E极就会短路，那么黑色信号线就会得到跟蓝线一样的电平。

因此图一的接近开关属于常开的NPN型接近开关，是低电平输出信号。

区别NPN和PNP接近开关好办让接近开关处于工作状态，看黑色信号线跟棕色处于同一电平还是跟蓝色处于同一电平。

若接近开关的黑色信号线跟蓝色处于同一电平，说明此接近开关是NPN型接近开关，且为低电平信号输出，若黑色信号线跟棕色处于同一电平，说明此接近开关是PNP型接近开关，且为高电平信号输出。

一般情况接近开关都会说明是那种类型的接近开关，写的清清楚楚，只是有时看不清了才用这样的办法进行简单的判别。

1、电平输出不同NPN型是低电平输出，PNP型是高电平输出。

2、箭头方向不同箭头朝里PNP，反之就是NPN，箭头就是电流方向。

应用：1、带S/S 端子PLC，NPN和PNP都可以接。

S/S 端子：接+24V （可以接NPN型传感器）S/S 端子：接0V（可以接PNP传感器）2、确定了PLC输入方式就可以选择传感器的类型了，如接近开关：DC电源+：可以直接接在PLC的+24V端子上。

DC0V ：可以直接接在PLC 的0V端子上。

黑色信号：接PLC到 x0 端子上。

举个例子，如果传感器的电源是24V的，那么NPN型输出就是0V，PNP型输出就是24V。

接入PLC的输入的话，如果是NPN型输出，那么PLC输入的COM端就应该是24V；同理，如果是PNP型输出，PLC的输入端应该接0V。

向左转|向右转扩展资料PNP与NPN型传感器（开关型）分为六类：1、NPN-NO（常开型）nomal open2、NPN-NC（常闭型）nomal close3、NPN-NC+NO（常开、常闭共有型）4、PNP-NO（常开型）5、PNP-NC（常闭型）6、PNP-NC+NO（常开、常闭共有型）PNP与NPN型传感器一般有三条引出线，即电源线VCC、0V线，out信号输出线。

1、PNP类PNP是指当有信号触发时，信号输出线out和电源线VCC连接，相当于输出高电平的电源线。

对于PNP-NO型，在没有信号触发时，输出线是悬空的，就是VCC电源线和out线断开。

有信号触发时，发出与VCC电源线相同的电压，也就是out线和电源线VCC连接，输出高电平VCC。

对于PNP-NC型，在没有信号触发时，发出与VCC电源线相同的电压，也就是out线和电源线VCC连接，输出高电平VCC。

当有信号触发后，输出线是悬空的，就是VCC电源线和out线断开。

对于PNP-NC+NO型，其实就是多出一个输出线OUT，根据需要取舍。

2、NPN类NPN是指当有信号触发时，信号输出线out和0v线连接，相当于输出低电平，ov。

接近开关NPN和PNP区别(一看就懂)接近开关NPN和PNP区别接近开关是一种常见的传感器装置，通过检测目标物体是否靠近传感器来实现开关的触发。

在市场上，我们常见的接近开关有两种类型：NPN型和PNP型。

虽然它们的作用相同，但在工作原理和应用方面存在一些差异。

接下来，我们将详细介绍NPN型和PNP型接近开关的区别。

一、NPN型接近开关NPN型接近开关，也称作NPN感应器，是一种基于NPN晶体管原理的开关。

它由三个主要部分组成：接近感应器、增幅器和输出级。

当没有目标物靠近接近感应器时，输出级由NPN型晶体管导通，输出为低电平。

而当有目标物靠近接近感应器时，引起晶体管的截止，输出级变为高电平。

NPN型接近开关的特点主要包括：1. 输入电压范围为0V至24V，可以适用于多种工作电压环境。

2. 用途广泛，可应用于接近检测、位置检测、计数等各种自动控制系统中。

3. 输出为NPN型信号，可以直接连接至PLC（可编程逻辑控制器）或其他数字输入设备。

二、PNP型接近开关PNP型接近开关，也称作PNP感应器，是一种基于PNP晶体管原理的开关。

与NPN型接近开关不同，PNP型接近开关的输出极性相反。

当没有目标物靠近接近感应器时，输出级由PNP型晶体管导通，输出为高电平。

而当有目标物靠近接近感应器时，晶体管截止，输出级变为低电平。

PNP型接近开关的特点主要包括：1. 输入电压范围为0V至24V，与NPN型接近开关相同。

2. 应用领域广泛，用于接近检测、位置检测、计数等多种自动化控制系统。

3. 输出为PNP型信号，可以直接连接至PLC或其他数字输入设备。

三、NPN型和PNP型的适用场景选择1. 电路连接方式:- NPN型：NPN型接近开关的输出通常与电源负极相连接。

当接收到感应信号时，输出形成“低电平”，是典型的“开漏”输出。

- PNP型：PNP型接近开关的输出通常与电源正极相连接。

当接收到感应信号时，输出形成“高电平”。

PLC输入点怎么接线？NPN和PNP怎么区分？接线有什么区别？接近开关与PLC如何连接才能让传感器起作用？NPN和PNP如何区分？PLC的漏型和源型输入接线有什么不同？下面就一起学习一下吧。

NPN接近开关的连接方法？接近开关分为两线制、三线制、四线制三种，其中两线制的连线方式最为简单，和普通按钮开关的接线方式一样，如果是三线制的传感器，那就要区分NPN和PNP，四线制的传感器就是多出一根OUT 输出线，可以同时输出两组信号。

NPN型和PNP型接线开关会有三根出线，分别为棕色VCC、蓝色0Ｖ，黑色OUT信号线，连线规则是棕正蓝负黑信号，下图是各个不同类型的传感器的接线说明以及内部结构原理，PLC输入端的漏型和源型决定了选用传感器的类型。

接近开关接线图NPN、PNP如何区分？•外观辨别法接近开关出厂都会标明传感器的类型，在铭牌处还会标注NO或者NC，在购买的时候要认清楚标识，并且选择适合自己输入的类型；•电源检测法电源检测法是第一种方法行不通的时候进行检测，准备万用表、开关电源，把三线制接近开关按照棕正蓝负的原则进行接线，空出黑线，连接以后会出现两种状态：①未触碰被测物检测灯亮为常闭②未触碰被检测物检测灯不亮为常开。

当没有触碰检测物，使用万用表直流电压档测量黑线与电源0V，测量值为0，检测物体以后电压值为24V，那么就是PNP；反之就是NPN。

接近开关PLC漏型和源型PLC品牌众多，但是无论哪一个品牌输入端都会有漏型输入方式和源型输入方式之分，下面就以三菱FX3U系列PLC为例介绍一下。

漏型输入是指电流经过外部开关，从模块的通道流入到模块内部；再经过内部电路，从公共端流出的接线方式。

在漏型输入中，公共端作为电源负极（共阴极），接线方式公共端S/S与24V连接，输入开关接入0V与X输入点；源型输入是指电流从模块的公共端流入，从模块的输入通道流出的接线方式。

源型输入的公共端作为电源正极（共阳极），接线方式公共端S/S与0V连接，输入开关接入24V和X输入点。

接近开关传感器NPN与PNP的接线区别接近开关NPN和PNP区别，先要清楚PNP、NPN表示的意思是什么。

P 表示正、N表示负。

PNP表示平时为高电位，信号到来时信号为负。

NPN表示平时为低电位，信号到来时信号为高电位输出。

接近开关和光电开关只是检测电路不同输出相同。

至于PLC接线，一般用NPN的较多但多数的日本的PLC有日本型、世界型、和通用型进入中国的多数为世界型和通用型可直接用NPN型接近开关和光电开关的电源正端接电源正、负接公共端、输出接PLC的输入端。

PLC的输入类型是分漏式和源式的，前者指的是正信号输入（可直接用。

PNP），后者指的是负信号输入（可直接用NPN），否则必须用继电器转换后输入。

接近开关npn和pnp区别一看就懂接近开关NPN和PNP区别传感器的型式多样，一般采用的是两线跟三线的，两线的跟负载串联。

三线的多为开集极输出，三根线分别为正负电源和输出晶体管的集电极。

传感器的NPN和PNP是根据输出晶体管的型号来的。

NPN的负载是接在正电源与集电极之间，而PNP是接在集电极与负电源之间的。

要用万用表来判断传感器的型号，需要先给它一个负载，再根据它的输出电压来判断。

接近开关传感器NPN与PNP的接线区别在机械设备控制中，从工程设计到应用安装都需要对控制部分的接近开关传感器接线方法非常清晰明了。

现实中却无法实现所有过程为同一人或都是专业且了解传感器与机械设备的全性能人员，故在机械手、机器人、自动化设备、半自动化生产线等有机械控制的地方应用到接近开关或光电传感器时，即可能出现对接线方法不完全了解的情况和现象。

一般二线式的传感器接线相对简单，只要区分DC（直流）与AC（交流），正负极正确就可运行使用。

需要区分的主要为三线式、四线式的接近开关、光电传感器，它们有正输出与负输出之分，即NPN型与PNP型。

接线图为例如下：一、NPN型、PNP型信号输出线的定义1.VCC：为电源正极V（接红色或褐色信号线）；2.GND：为电源负极0V或为接地线（接蓝色信号线）；3.OUT：为负载又称信号输出线（接黑色或白色信号线）；二、NPN型、PNP型接线说明1、NPN型工作原理NPN型接近开关用于正极共点（COM），信号端为负电压输出；传感器内部开关是信号输出线OUT与GND（0V）电源“－”极相连，相当于OUT信号输出低电平。
