(完整版)半导体三极管及其放大电路练习及答案

半导体三极管及其放大电路一、选择题1.晶体管能够放大的外部条件是_________a 发射结正偏，集电结正偏b 发射结反偏，集电结反偏c 发射结正偏，集电结反偏答案：c2.当晶体管工作于饱和状态时，其_________a 发射结正偏，集电结正偏b 发射结反偏，集电结反偏c 发射结正偏，集电结反偏答案：a3.对于硅晶体管来说其死区电压约为_________a 0.1Vb 0.5Vc 0.7V答案：b4.锗晶体管的导通压降约|UBE|为_________a 0.1Vb 0.3Vc 0.5V答案：b5. 测得晶体管三个电极的静态电流分别为 0.06mA,3.66mA 和 3.6mA 。

则该管的β为_____a 40b 50c 60答案：c6.反向饱和电流越小，晶体管的稳定性能_________a 越好b 越差c 无变化答案：a7.与锗晶体管相比，硅晶体管的温度稳定性能_________a 高b 低c 一样答案：a8.温度升高，晶体管的电流放大系数 ________a 增大b 减小c 不变答案：a9.温度升高，晶体管的管压降|UBE|_________a 升高b 降低c 不变答案：b10.对 PNP 型晶体管来说，当其工作于放大状态时，_________ 极的电位最低。

a 发射极b 基极c 集电极答案：c11.温度升高，晶体管输入特性曲线_________a 右移b 左移c 不变答案：b12.温度升高，晶体管输出特性曲线_________a 上移b 下移c 不变答案：a12.温度升高，晶体管输出特性曲线间隔_________a 不变b 减小c 增大答案：c12.晶体管共射极电流放大系数β与集电极电流Ic的关系是_________a 两者无关b 有关c 无法判断答案：a15. 当晶体管的集电极电流Icm>Ic时，下列说法正确的是________a 晶体管一定被烧毁b 晶体管的PC=PCMc 晶体管的β一定减小答案：c16.对于电压放大器来说，越小，电路的带负载能力越强________a 输入电阻b 输出c 电压放大倍数答案：b17.测得晶体管三个电极对地的电压分别为 -2V 、 -8V 、 -2.2V ，则该管为 _________a NPN 型锗管b PNP 型锗管c PNP 型硅管答案：b18.测得晶体管三个电极对地的电压分别为 2V 、 6V 、 -2.2V ，则该管 _________a 处于饱和状态b 放大状态c 截止状态d 已损坏答案：c19在单级共射放大电路中，若输入电压为正弦波形，则输出与输入电压的相位_________a 同相b 反相c 相差 90 度答案：b20在单级共射放大电路中，若输入电压为正弦波形，而输出波形则出现了底部被削平的现象，这种失真是_________ 失真a 饱和b 截止c 饱和和截止答案：a21.引起上题放大电路输出波形失真的主要原因是______a 输入电阻太小b 静态工作点偏低c 静态工作点偏高答案：c23.利用微变等效电路可以计算晶体管放大电路的_______a 输出功率b 静态工作点c 交流参数答案：c25. 既能放大电压，也能放大电流的是 _________ 放大电路。

半导体三极管及其放大电路一、选择题1.晶体管能够放大的外部条件是_________a 发射结正偏，集电结正偏b 发射结反偏，集电结反偏c 发射结正偏，集电结反偏答案：c2.当晶体管工作于饱和状态时，其_________a 发射结正偏，集电结正偏b 发射结反偏，集电结反偏c 发射结正偏，集电结反偏答案：a3.对于硅晶体管来说其死区电压约为_________a 0.1Vb 0.5Vc 0.7V答案：b4.锗晶体管的导通压降约|UBE|为_________a 0.1Vb 0.3Vc 0.5V答案：b5. 测得晶体管三个电极的静态电流分别为 0.06mA,3.66mA 和 3.6mA 。

则该管的β为_____a 40b 50c 60答案：c6.反向饱和电流越小，晶体管的稳定性能_________a 越好b 越差c 无变化答案：a7.与锗晶体管相比，硅晶体管的温度稳定性能_________a 高b 低c 一样答案：a8.温度升高，晶体管的电流放大系数 ________a 增大b 减小c 不变答案：a9.温度升高，晶体管的管压降|UBE|_________a 升高b 降低c 不变答案：b10.对 PNP 型晶体管来说，当其工作于放大状态时，_________ 极的电位最低。

a 发射极b 基极c 集电极答案：c11.温度升高，晶体管输入特性曲线_________a 右移b 左移c 不变答案：b12.温度升高，晶体管输出特性曲线_________a 上移b 下移c 不变答案：a12.温度升高，晶体管输出特性曲线间隔_________a 不变b 减小c 增大答案：c12.晶体管共射极电流放大系数β与集电极电流Ic的关系是_________a 两者无关b 有关c 无法判断答案：a15. 当晶体管的集电极电流Icm>Ic时，下列说法正确的是________a 晶体管一定被烧毁b 晶体管的PC=PCMc 晶体管的β一定减小答案：c16.对于电压放大器来说，越小，电路的带负载能力越强________a 输入电阻b 输出c 电压放大倍数答案：b17.测得晶体管三个电极对地的电压分别为 -2V 、 -8V 、 -2.2V ，则该管为 _________a NPN 型锗管b PNP 型锗管c PNP 型硅管答案：b18.测得晶体管三个电极对地的电压分别为 2V 、 6V 、 -2.2V ，则该管 _________a 处于饱和状态b 放大状态c 截止状态d 已损坏答案：c19在单级共射放大电路中，若输入电压为正弦波形，则输出与输入电压的相位_________a 同相b 反相c 相差 90 度答案：b20在单级共射放大电路中，若输入电压为正弦波形，而输出波形则出现了底部被削平的现象，这种失真是_________ 失真a 饱和b 截止c 饱和和截止答案：a21.引起上题放大电路输出波形失真的主要原因是______a 输入电阻太小b 静态工作点偏低c 静态工作点偏高答案：c23.利用微变等效电路可以计算晶体管放大电路的_______a 输出功率b 静态工作点c 交流参数答案：c25. 既能放大电压，也能放大电流的是 _________ 放大电路。

、三极管及放大电路测试卷一、选择正确答案填入空内，只需填入A 、B 、C 、D1．已知图示电路中晶体管的100β，k 1be r ，在输入电压为有效值等于10mV 的1kHz 正弦信号时，估计输出电压有效值为____过____。

（ A ．0.5V ， B ．1V ， C ．2V ， D ．5V ）。

+V CC C 2C 1R b 300k 2k(+12V)10F10F 2kR L R c u iu o？？？2.放大电路如图所示，已知硅三极管的50，则该电路中三极管的工作状态为（）。

3.放大电路如图所示，已知三极管的05，则该电路中三极管的工作状态为（）。

？？4.放大电路A 、B 的放大倍数相同，但输入电阻、输出电阻不同，用它们对同一个具有内阻的信号源电压进行放大，在负载开路条件下测得A 的输出电压小，这说明A 的（）。

A.输入电阻大B.输入电阻小C.输出电阻大D.输出电阻小答： B答：BA. 截止B. 饱和C. 放大D. 无法确定答： CA. 截止B. 饱和C. 放大D. 无法确定答： B5.关于三极管反向击穿电压的关系，下列正确的是（）。

A. EBO BR CBO BR CEO BR U U U )()()(B. EBO BR CEO BR CBO BR U U U )()()(C. CEO BR EBO BR CBO BR U U U )()()(D. CBOBR CEO BR EBO BR U U U )()()(答： B6.在三极管放大电路中，下列等式不正确的是（）。

A.C BEI I I B. ?BC I βI C. CEO CBOI I )1( D.答： C7.图示电路中，欲增大U CEQ ，可以（）。

A. 增大RcB. 增大R LC. 增大R B1D. 增大？？？8、射极输出电路如图所示，分析在下列情况中L R 对输出电压幅度的影响，选择：2（1）．保持i U 不变，将L R 减小一半，这时o U 将____；（2）．保持s U 不变，将L R 减小一半，这时o U 将____。

《电子技术基础》第二章半导体三极管及其放大电路试卷一、单项选择题1.在三极管放大器中,三极管各极电位最高的是( )。

(2 分)A.NPN管的集电极B.PNP管的集电极C.NPN管的发射极D.PNP管的基极2.在一块正常放大的电路板上,测得三极管1、2、3脚对地电压分别为-10V、-10.3V、-14V,下列符合该三极管的有( )。

(2 分)A.PNP型三极管B.硅三极管C.1脚是发射极D.2脚是基极3.一般要求放大电路的( )。

(2 分)A.输入电阻大,输出电阻大B.输入电阻小,输出电阻大C.输入电阻大,输出电阻小D.输入电阻小,输出电阻小4.用万用表判别三极管的管脚时,应该( )。

(2 分)A.用R×1挡或R×10挡B.先判别出基极BC.先判别出发射极ED.不需判别是NPN还是PNP5.三极管按内部结构不同,可分为( )。

(2 分)A.NPN型B.PNP型C.硅管D.锗管6.一个三级放大器,工作时测得A u1=100,A u2= -50,A u3=1,则总的电压放大倍数是( )。

(2 分)A.51B.100C.-5000D.17.在单管共发射极放大电路中,其输出电压u o与输入电压u i( )。

(2 分)A.频率相同B.波形相似C.幅度相同D.相位相反8.有三只晶体三极管,除β和I CEO不同外,其他参数一样,用作放大器件时,应选用( )。

(2 分)A.β=50,I CEO=0.5 mAB.β=140,I CEO=2.5 mAC.β=10,I CEO=0.5 mA9.晶体三极管中电流固定不变的分配原则是:( )。

(2 分)A.B.C.10.在分压式偏置电路中,已知R B1=20kΩ,R B2=10 kΩ,R C=2 kΩ,R E=2kΩ,U CC=12V,β=50,R L=2kΩ。

设U BEQ=0,I CQ为( )。

(2 分)A.1mAB.2mAC.3mAD.4mA二、判断题11.( )功率放大电路的主要作用是向负载提供足够大的功率信号。

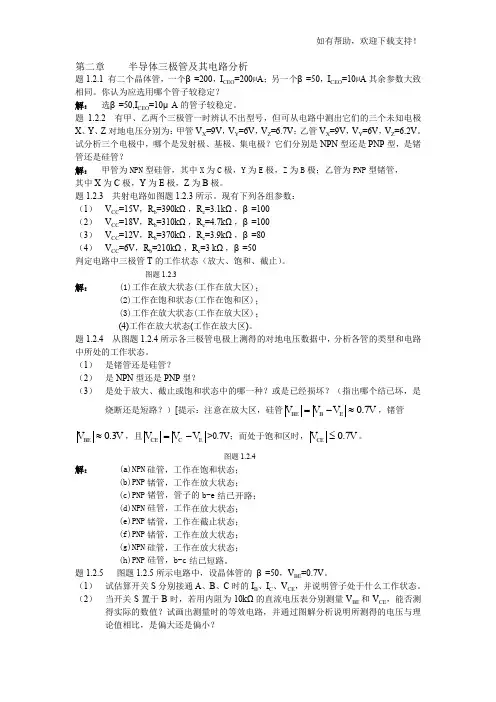

第二章 半导体三极管及其电路分析题1.2.1 有二个晶体管，一个β=200，I CEO =200µA ；另一个β=50，I CEO =10µA 其余参数大致相同。

你认为应选用哪个管子较稳定？解： 选β=50,I CEO =10μA 的管子较稳定。

题1.2.2 有甲、乙两个三极管一时辨认不出型号，但可从电路中测出它们的三个未知电极X 、Y 、Z 对地电压分别为：甲管V X =9V ，V Y =6V ，V Z =6.7V ；乙管V X =9V ，V Y =6V ，V Z =6.2V 。

试分析三个电极中，哪个是发射极、基极、集电极？它们分别是NPN 型还是PNP 型，是锗管还是硅管？解： 甲管为NPN 型硅管，其中X 为C 极，Y 为E 极，Z 为B 极；乙管为PNP 型锗管， 其中X 为C 极，Y 为E 极，Z 为B 极。

题1.2.3 共射电路如图题1.2.3所示。

现有下列各组参数：（1） V CC =15V ，R b =390k Ω，R c =3.1k Ω，β=100（2） V CC =18V ，R b =310k Ω，R c =4.7k Ω，β=100（3） V CC =12V ，R b =370k Ω，R c =3.9k Ω，β=80（4） V CC =6V ，R b =210k Ω，R c =3 k Ω，β=50判定电路中三极管T 的工作状态（放大、饱和、截止）。

图题1.2.3解： (1)工作在放大状态(工作在放大区)(2)工作在饱和状态(工作在饱和区)(3)工作在放大状态(工作在放大区)(4)工作在放大状态(工作在放大区)。

题1.2.4 从图题1.2.4所示各三极管电极上测得的对地电压数据中，分析各管的类型和电路中所处的工作状态。

（1） 是锗管还是硅管？（2） 是NPN 型还是PNP 型？（3） 是处于放大、截止或饱和状态中的哪一种？或是已经损坏？（指出哪个结已坏，是烧断还是短路？）[提示：注意在放大区，硅管V V V V E B BE 7.0≈-=，锗管V V BE 3.0≈，且E C CE V V V -=>0.7V ；而处于饱和区时，V V CE 7.0≤。

半导体二极管和三极管习题及答案一.选择题1、在本征半导体中掺入微量的（）价元素，形成N型半导体。

A.二B.三C.四D.五2、在P型半导体中，自由电子浓度（）空穴浓度。

A.大于B.等于C.小于3、本征半导体温度升高以后，（）。

A.自由电子增多，空穴数基本不变B.空穴数增多，自由电子数基本不变C.自由电子数和空穴数都增多，且数目相同D.自由电子数和空穴数都不变4、空间电荷区是由（）构成的。

A.电子B.空穴C.离子D.分子5、PN结加正向电压时，空间电荷区将（）。

A. 变窄B. 基本不变C. 变宽D. 无法确定6、稳压管的稳压区是其工作在（）。

A. 正向导通B.反向截止C.反向击穿7、当晶体管工作在放大区时，发射结电压和集电结电压应为（）。

A. 前者反偏、后者也反偏B. 前者正偏、后者反偏C. 前者正偏、后者也正偏D. 前者反偏、后者正偏8、当温度升高时，二极管的反向饱和电流将（）。

A. 增大B. 不变C. 减小D. 都有可能9、工作在放大区的某三极管，如果当IB从12μA增大到22μA时，IC从1mA变为2mA，那么它的β约为（）。

A. 83B. 91C. 100D. 1010、晶体管是（）器件。

A.电流控制电流B.电流控制电压C.电压控制电压D.电压控制电流12、场效应管是（）器件。

A.电流控制电流B.电流控制电压C.电压控制电压D.电压控制电流13、基本共射放大电路中，基极电阻Rb的作用是（）。

A.限制基极电流，使晶体管工作在放大区，并防止输入信号短路B.把基极电流的变化转化为输入电压的变化C.保护信号源D.防止输出电压被短路14、基本共射放大电路中，集电极电阻Rc的作用是（）。

A.限制集电极电流的大小B.将输出电流的变化量转化为输出电压的变化量C.防止信号源被短路D.保护直流电压源EC15、基本共射放大电路中，输入正弦信号，现用示波器观察输出电压uo和晶体管集电极电压uc的波形，二者相位（）。

第二章半导体三极管及其基本电路参考答案一、填空题1发射极，集电极，基，集电2、共基电路，共射电路，共集电路。

3、输入特性，输出特性4、I B，V BE5、合适的静态工作点，幅度适中6、截止，减小，增大7、输出电压，输入电压8、基极，集电极9、电压，电流10、发射，集电11、饱和，NPN12b，e，c ，NPN，硅13、发射结正偏、集电结反偏，I E=I C+I B14、增加，上移15、增大，减小16、电容，电源17、信号源，负载18、阻容耦合，直接耦合，变压器耦合。

19、第一级，输入级，差动放大电路20、阻容耦合，直接耦合，阻容耦合22、提高（增加），增加22、降低，降低23、直流，负，串联24、AF＞1，φA＋φF＝2nπ（n=0,1,2,…）25、RC，LC26、振幅平衡、相位平衡27、放大器、反馈网络28、甲类，乙类，甲乙类29、PO输出功率，PD直流电源供给功率，η/效率，乙30、甲类，甲乙类，乙类，甲乙类二、选择题1、A2、B3、C4、C5、D6、D7、D8、A9、A10、C 11、B12、A13、D14、B15、C16、A17、B18、C19、C20、D21、A22、B23、B24、B25、B26、D27、C28、A29、B30、C31、A32、D33A30、D35、D36、A37、B38、D39、C40、D、A41、B42、C43、C44、C45、B46、B47、D48、D49、B50、B51、D52、B53、B54、C55、B56、C57、D58、C59、B60、D61、B62、A63、A64、B65、C66、B三、判断题1、错2、对3、错4、错5、错6、错7、错8、对9、错10、错11、错12、错13、错14、对15、错16、对17、错18、错19、对20、错21、错22、错23、错24、错25、错26、错27、错28、错29、错30、对31、错32、对33、错34、对35、对36、对37、对38、错39、错40、错41、错42、错43、对44、错45、对46、错47、错48、对49、错四、简答题1、(2-1，中)什么是静态工作点？静态工作点对放大电路有什么影响？答：放大电路在没有输入信号时所处的状态称为静态，又称直流状态。

《电子技术基础》单元试卷班级: 姓名：学号：一、填空题：1、放大电路设置静态工作点的目的是。

2、放大器中晶体三极管的静态工作点是指、和。

3、在共射极放大电路中，输出电压u o和输入电压u i相位。

4、为防止失真，放大器发射结电压直流分量U BE比输入信号峰值U im，并且要大于发射结的。

5、画放大电路的直流通路时，把看成开路；画放大电路交流通路时，把和看成短路。

6、利用通路可估算放大器的静态工作点；利用通路的等效电路可以近似估算放大器的输入电阻、输出电阻和电压放大倍数。

7、小功率三极管的输入电阻r be= 。

8、放大电路中，静态工作点设置得太高，会使i C的半周期和u ce的半周期失真，称为失真；静态工作点设置的太低，会使i C的半周期和u ce的半周期失真，称为失真。

基本放大电路中，通常通过调整来消除失真。

9、若放大电路的电源电压U CC增大，其他条件不变，这放大器的静态工作点将移。

10、共射极基本放大电路中，若R B=240kΩ，R C=3Ω，U CC=12V，β=40,若忽略U BEQ,则I BQ= ，I CQ= ,U CEQ= ,A u= 。

11、在分压偏置电路中，已知R B1=20kΩ，R B2=10kΩ，R C=2kΩ，R E=2kΩ，U CC=12V,β=50,R L=2kΩ，设U BEQ=0,则I CQ= ,I BQ= ,Au= 。

12、多级放大电路常用的级间耦合方式有、、和。

13、多级放大器电路中每级放大电路的电压放大倍数分别为A u1、A u2、……、A un，则总的电压放大倍数为A u= 。

二、选择题：1、三极管构成放大器时，根据公共端不同，可有（）种连接方式A、1B、2C、3D、42、放大器的静态是指（）A、输入信号为零B、输出信号为零C、输入、输出信号均为零D、输入、输出信号均不为零3、表征放大器静态工作点的参数主要是指（）A、I BQB、I EQC、U CEQD、I CQ4、放大电路的静态工作点是指输入信号（）三极管的工作点A、为零时B、为正时C、为负时D、很小时5、放大电路工作在动态时，为避免失真，发射结电压直流分量和交流分量大小关系通常为（）A、直流分量大B、交流分量大C、直流分量和交流分量相等D、以上均可6、放大器输出信号的能量来源是（）A、电源B、晶体三极管C、输入信号D、均有作用7、在单管共发射极放大电路中，其输出电压与输入电压（）A、频率相同B、波形相似C、幅度相同D、相位相反8、放大器的交流通路是指（）A、电压回路B、电流通过的路径C、交流信号流通的路径D、直流信号流通的路径9、某放大器的电压放大倍数为Au=-100，其负号表示（）A、衰减B、表示输出信号与输入信号相位相同C、放大D、表示输出信号与输入信号相位相反10、当放大电路设置合适静态工作点时，如加入交流信号，这时工作点将（）A、沿直流负载线移动B、沿交流负载线移动C、不移动D、沿坐标轴上下移动11、在共射极放大电路的输入端加入一个正弦波信号，这时基极电流的波形为图中（）A B C12、已知电路处于饱和状态，要使电路恢复成放大状态，通常采用的方法是（）A、增大电阻R BB、减小电阻R BC、电阻R B不变13、共发射极放大电路中，当输入信号为正弦电压时，输出电压波形的正半周出现平顶失真，则这种失真为（）A、截止失真B、饱和失真C、非线性失真D、频率失真14、NPN晶体三极管放大电路输入交流正弦波时，输出波形如图所示，则引起波形失真的原因是（）A、静态工作天太高B、静态工作点太低C、静态工作点合适、但输入信号太大15、影响放大器工作点稳定的主要因素是（）A、β值B、穿透电流C、温度D、频率16、在分压式射极偏置电路中，当环境温度升高时，通过三极管发射极电阻的自动调节，会使（）A、U BE降低B、I B降低C、I C降低D、I C升高17、某多级放大电路由三级基本放大器组成，已知每级电压放大倍数为Au，则总的电压放大倍数为（）A、3AuB、Au3C、Au18、阻容耦合多级放大电路的输入电阻等于（）A、第一级输入电阻B、各级输入电阻之和C、各级输入电阻之积D、末级输入电阻19、一个三级放大器，工作时测得A u1=100，A u2= —50，A u3=1，则总的电压放大倍数是（）A、51B、100C、—5000D、120、多级放大器常见的耦合方式有（）A、直接耦合B、阻容耦合C、变压器耦合D、光电耦合三、判断题：1、放大器不设置静态工作点时，由于三极管的发射结有死区电压和三极管输入特性曲线的非线性，会产生失真（）2、放大器带上负载后，放大倍数和输出电压都会上升（）3、放大器具有能量放大作用（）4、变压器能把电压升高，所以变压器也是放大器（）5、放大器在工作时，电路同时存在直流和交流分量（）6、放大电路的交流负载线比直流负载线陡（）7、放电电路静态工作点过高时，在U CC和R C不变情况下，可增加基极电阻R B（）8、造成放大器工作点不稳定的主要因素是电源电压的波动（）9、放大电路的静态工作点一经设定后，不会守外界因素的影响（）10、实际放电电路常采用分压式偏置电路，这是因为它的输入阻抗大（）11、采用阻容耦合的放大电路，前后级的静态工作点互相影响（）12、采用直接耦合的放大电路，前后级的静态工作点相互牵制（）13、多级放大器总的电压放大倍数等于各级放大倍数之和（）14、固定偏置放大器的缺点是静态工作点不稳定（）15、稳定静态工作点，主要是稳定三极管的集电极电流I C （）四、综合题：1、画出如图所示电路的直流通路和交流通路2、如图所示，在电路中，U CC=15V，R B=300kΩ，R C=3KΩ,R L=3kΩ，晶体三极管的β=50，求：（1）放大单路的静态工作点（2）放电电路的输入电阻、输出电阻（3）分别求放大电路空载和负载时的电压放大倍数3、单管放大电路与三极管特性曲线如图所示，已知U CC=12V，R B=200kΩ，R C=4kΩ，RL=4kΩ(1) 在输出特性曲线上做出直流负载线，并确定静态工作点（2）当RC由4kΩ增加到6kΩ，工作点将移至何处（3）当RB由200kΩ变为100kΩ时，工作点将移至何处（4）当电源电压由12V变为6V时，工作点将移至何处（5）在输出特性曲线上做出交流负载线3、在图所示电路中，RB1=60kΩ,RB2=20kΩ，RC=3kΩ，RE=2kΩ，RL=6kΩ，UCC=16V，β=50。

一、填空题1．射极输出器的主要特点是电压放大倍数小于而接近于1， 输入电阻高 、 输出电阻低 。

2．三极管的偏置情况为 发射结正向偏置，集电结反向偏置 时，三极管处于饱和状态。

3．射极输出器可以用作多级放大器的输入级，是因为射极输出器的 输入电阻高 。

4．射极输出器可以用作多级放大器的输出级，是因为射极输出器的 输出电阻低 。

5．常用的静态工作点稳定的电路为 分压式偏置放大 电路。

6．为使电压放大电路中的三极管能正常工作，必须选择合适的 静态工作点 。

7．三极管放大电路静态分析就是要计算静态工作点，即计算 I B 、 I C 、 U CE 三个值。

8．共集放大电路（射极输出器）的 集电极 极是输入、输出回路公共端。

9．共集放大电路（射极输出器）是因为信号从 发射极 极输出而得名。

（）10．射极输出器又称为电压跟随器，是因为其电压放大倍数 电压放大倍数接近于1 。

11．画放大电路的直流通路时，电路中的电容应 断开 。

12．画放大电路的交流通路时，电路中的电容应 短路 。

13．若静态工作点选得过高，容易产生 饱和 失真。

14．若静态工作点选得过低，容易产生 截止 失真。

15．放大电路有交流信号时的状态称为 动态 。

16．当 输入信号为零 时，放大电路的工作状态称为静态。

17．当 输入信号不为零 时，放大电路的工作状态称为动态。

18．放大电路的静态分析方法有 估算法 、 图解法 。

19．放大电路的动态分析方法有 微变等效电路法 、 图解法 。

20．放大电路输出信号的能量来自 直流电源 。

二、选择题1、在图示电路中，已知U C C ＝12V ，晶体管的β＝100，'b R ＝100k Ω。

当i U ＝0V 时，测得U B E ＝0.7V ，若要基极电流I B ＝20μA ，则R W 为 k Ω。

AA. 465B. 565C.400D.3002.在图示电路中，已知U C C ＝12V ，晶体管的β＝100，若测得I B ＝20μA ，U C E ＝6V ，则R c ＝ k Ω。
