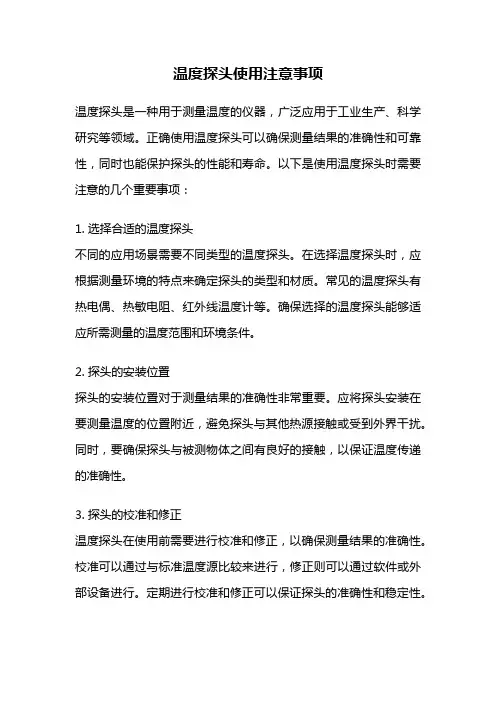

温度探头使用注意事项温度探头是一种用于测量温度的仪器，广泛应用于工业生产、科学研究等领域。

正确使用温度探头可以确保测量结果的准确性和可靠性，同时也能保护探头的性能和寿命。

以下是使用温度探头时需要注意的几个重要事项：1. 选择合适的温度探头不同的应用场景需要不同类型的温度探头。

在选择温度探头时，应根据测量环境的特点来确定探头的类型和材质。

常见的温度探头有热电偶、热敏电阻、红外线温度计等。

确保选择的温度探头能够适应所需测量的温度范围和环境条件。

2. 探头的安装位置探头的安装位置对于测量结果的准确性非常重要。

应将探头安装在要测量温度的位置附近，避免探头与其他热源接触或受到外界干扰。

同时，要确保探头与被测物体之间有良好的接触，以保证温度传递的准确性。

3. 探头的校准和修正温度探头在使用前需要进行校准和修正，以确保测量结果的准确性。

校准可以通过与标准温度源比较来进行，修正则可以通过软件或外部设备进行。

定期进行校准和修正可以保证探头的准确性和稳定性。

4. 避免探头受到物理损伤温度探头通常是由金属或其他脆弱材料制成，容易受到物理损伤。

在使用过程中，要注意避免探头与硬物接触，避免探头受到挤压、撞击或弯曲。

同时，在存放和携带探头时，要使用专用的保护套或盒子，避免探头受到损坏。

5. 防止探头受到液体或气体侵蚀某些工作环境中可能存在液体或气体对探头的腐蚀作用，如酸、碱、盐等。

在这种情况下，应选择具有耐腐蚀性能的探头材料，并采取防护措施，如使用防腐涂层、防护套等。

同时，在使用过程中要避免探头长时间接触液体或气体，以免影响测量结果和损坏探头。

6. 温度探头的使用范围不同类型的温度探头有不同的使用范围，包括温度范围和环境条件。

在使用温度探头之前，要了解探头的使用限制，并确保在规定的范围内使用。

超出探头的使用范围可能导致测量结果不准确，甚至损坏探头。

7. 温度探头的清洁和维护定期清洁温度探头可以保持其性能和准确性。

使用温和的清洁剂和软布擦拭探头表面，避免使用硬物或化学物质对探头进行擦洗。

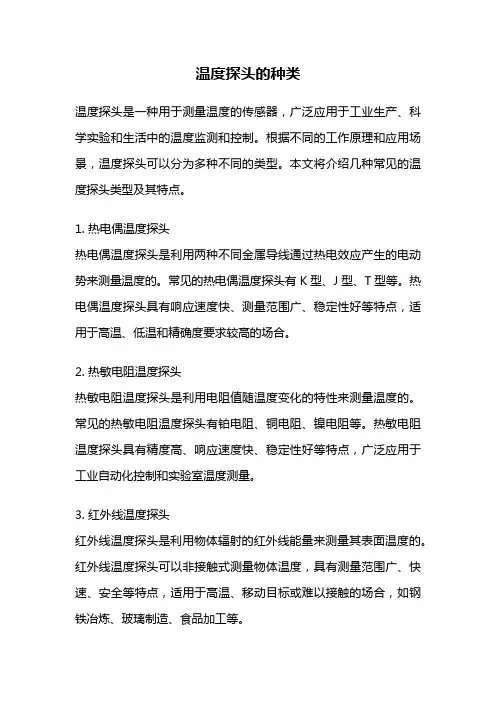

温度探头的种类温度探头是一种用于测量温度的传感器，广泛应用于工业生产、科学实验和生活中的温度监测和控制。

根据不同的工作原理和应用场景，温度探头可以分为多种不同的类型。

本文将介绍几种常见的温度探头类型及其特点。

1. 热电偶温度探头热电偶温度探头是利用两种不同金属导线通过热电效应产生的电动势来测量温度的。

常见的热电偶温度探头有K型、J型、T型等。

热电偶温度探头具有响应速度快、测量范围广、稳定性好等特点，适用于高温、低温和精确度要求较高的场合。

2. 热敏电阻温度探头热敏电阻温度探头是利用电阻值随温度变化的特性来测量温度的。

常见的热敏电阻温度探头有铂电阻、铜电阻、镍电阻等。

热敏电阻温度探头具有精度高、响应速度快、稳定性好等特点，广泛应用于工业自动化控制和实验室温度测量。

3. 红外线温度探头红外线温度探头是利用物体辐射的红外线能量来测量其表面温度的。

红外线温度探头可以非接触式测量物体温度，具有测量范围广、快速、安全等特点，适用于高温、移动目标或难以接触的场合，如钢铁冶炼、玻璃制造、食品加工等。

4. 热电阻温度探头热电阻温度探头是利用电阻值随温度变化的特性来测量温度的。

常见的热电阻温度探头有PT100、PT1000等。

热电阻温度探头具有精度高、稳定性好、可靠性强等特点，广泛应用于实验室、医疗设备和工业生产等领域。

5. 纳米温度探头纳米温度探头是一种微型化的温度传感器，可以用于纳米尺度下的温度测量。

纳米温度探头通常由纳米材料制成，具有灵敏度高、响应速度快、体积小等特点，可应用于纳米材料研究、纳米电子器件和生物医学领域。

总结温度探头的种类繁多，每种类型的温度探头都有其适用的场景和特点。

选择合适的温度探头需要根据测量要求、工作环境和精度要求等因素综合考虑。

无论是热电偶温度探头、热敏电阻温度探头还是红外线温度探头，都在不同领域发挥着重要的作用，为温度测量和控制提供了可靠的技术支持。

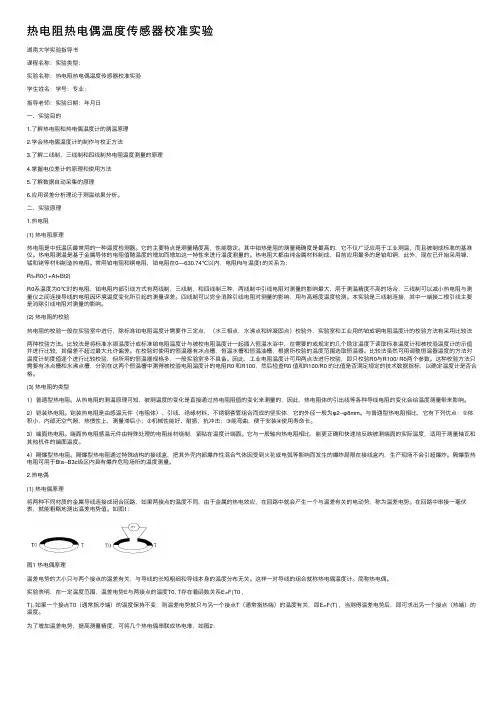

热电阻热电偶温度传感器校准实验湖南⼤学实验指导书课程名称：实验类型：实验名称：热电阻热电偶温度传感器校准实验学⽣姓名：学号：专业：指导⽼师：实验⽇期：年⽉⽇⼀、实验⽬的1.了解热电阻和热电偶温度计的测温原理2.学会热电偶温度计的制作与校正⽅法3.了解⼆线制、三线制和四线制热电阻温度测量的原理4.掌握电位差计的原理和使⽤⽅法5.了解数据⾃动采集的原理6.应⽤误差分析理论于测温结果分析。

⼆、实验原理1.热电阻(1) 热电阻原理热电阻是中低温区最常⽤的⼀种温度检测器。

它的主要特点是测量精度⾼，性能稳定。

其中铂热是阻的测量精确度是最⾼的，它不仅⼴泛应⽤于⼯业测温，⽽且被制成标准的基准仪。

热电阻测温是基于⾦属导体的电阻值随温度的增加⽽增加这⼀特性来进⾏温度测量的。

热电阻⼤都由纯⾦属材料制成，⽬前应⽤最多的是铂和铜，此外，现在已开始采⽤镍、锰和铑等材料制造热电阻。

常⽤铂电阻和铜电阻，铂电阻在0—630.74℃以内，电阻Rt与温度t 的关系为：Rt=R0(1+At+Bt2)R0系温度为0℃时的电阻，铂电阻内部引线⽅式有两线制，三线制，和四线制三种，两线制中引线电阻对测量的影响最⼤，⽤于测温精度不⾼的场合，三线制可以减⼩热电阻与测量仪之间连接导线的电阻因环境温度变化所引起的测量误差。

四线制可以完全消除引线电阻对测量的影响，⽤与⾼精度温度检测。

本实验是三线制连接，其中⼀端接⼆根引线主要是消除引线电阻对测量的影响。

(2) 热电阻的校验热电阻的校验⼀般在实验室中进⾏，除标准铂电阻温度计需要作三定点，（⽔三相点，⽔沸点和锌凝固点）校验外，实验室和⼯业⽤的铂或铜电阻温度计的校验⽅法有采⽤⽐较法两种校验⽅法。

⽐较法是将标准⽔银温度计或标准铂电阻温度计与被校电阻温度计⼀起插⼊恒温⽔浴中，在需要的或规定的⼏个稳定温度下读取标准温度计和被校验温度计的⽰值并进⾏⽐较，其偏差不超过最⼤允许偏差。

在校验时使⽤的恒温器有冰点槽，恒温⽔槽和恒温油槽，根据所校验的温度范围选取恒温器。

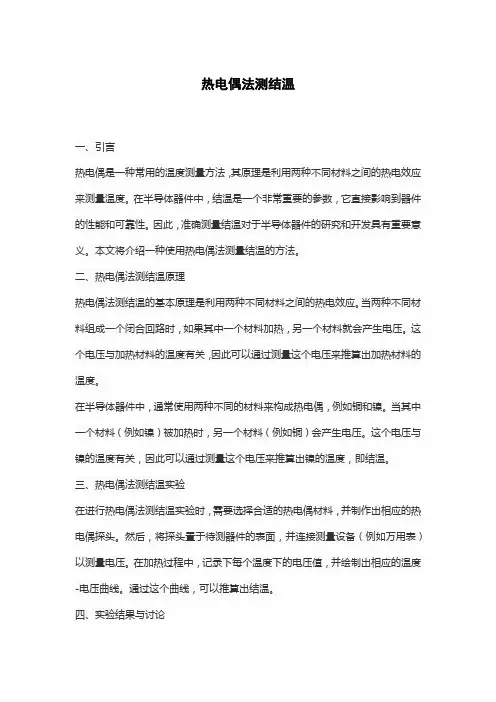

热电偶法测结温一、引言热电偶是一种常用的温度测量方法，其原理是利用两种不同材料之间的热电效应来测量温度。

在半导体器件中，结温是一个非常重要的参数，它直接影响到器件的性能和可靠性。

因此，准确测量结温对于半导体器件的研究和开发具有重要意义。

本文将介绍一种使用热电偶法测量结温的方法。

二、热电偶法测结温原理热电偶法测结温的基本原理是利用两种不同材料之间的热电效应。

当两种不同材料组成一个闭合回路时，如果其中一个材料加热，另一个材料就会产生电压。

这个电压与加热材料的温度有关，因此可以通过测量这个电压来推算出加热材料的温度。

在半导体器件中，通常使用两种不同的材料来构成热电偶，例如铜和镍。

当其中一个材料（例如镍）被加热时，另一个材料（例如铜）会产生电压。

这个电压与镍的温度有关，因此可以通过测量这个电压来推算出镍的温度，即结温。

三、热电偶法测结温实验在进行热电偶法测结温实验时，需要选择合适的热电偶材料，并制作出相应的热电偶探头。

然后，将探头置于待测器件的表面，并连接测量设备（例如万用表）以测量电压。

在加热过程中，记录下每个温度下的电压值，并绘制出相应的温度-电压曲线。

通过这个曲线，可以推算出结温。

四、实验结果与讨论以下是使用热电偶法测量某半导体器件结温的实验结果：根据实验结果，可以绘制出温度-电压曲线（图1）。

从曲线中可以看出，随着温度的升高，电压值逐渐增大。

通过拟合曲线，可以得到一个线性方程式：y = kx + b，其中k为斜率，b为截距。

通过这个方程式，可以计算出斜率k和截距b，从而得到结温与电压之间的关系式。

图1：温度-电压曲线五、结论本文介绍了使用热电偶法测量半导体器件结温的方法。

通过实验结果的分析，可以得到结温与电压之间的关系式。

这种方法具有操作简单、精度高、适用范围广等优点，可以为半导体器件的研究和开发提供重要的参考依据。

高温探头的适合温度高温探头是一种用于测量极高温度的仪器，常用于工业生产、实验室研究和其他需要高温测量的领域。

高温探头的适合温度范围对于测量的准确性和可靠性至关重要。

不同种类的高温探头适用的温度范围也各有差异。

一般来说，将温度的极限范围根据传感器的材料特性设定。

以下将介绍几种常见的高温探头及其适合工作的温度范围。

1.热电偶探头：热电偶探头是一种常用的高温测量设备。

它由两种不同金属导线组成，通过测量两个接触点间产生的电压差来计算温度。

热电偶探头适合的工作温度范围通常在-200℃至2300℃之间，其具体适用范围取决于所使用的金属材料。

2.红外线探头：红外线探头是一种利用物体辐射的热能进行非接触式温度测量的技术。

红外线探头适合的工作温度范围通常在-50℃至3000℃之间。

对于不同物体的温度测量，需要根据其辐射光谱特性以及仪器的灵敏度进行调整。

3.热电阻探头：热电阻探头是一种利用金属导线电阻值随温度变化的特性进行温度测量的设备。

一般情况下，热电阻探头适用温度范围在-200℃至600℃之间。

常见的热电阻材料有铂、镍和铜等，不同的材料对应着不同的工作温度范围。

除了以上的常见高温探头类型外，还可以根据具体的实际需求选择其他类型的探头，如热电偶热电偶热阻探头、热电隔离热电阻探头等。

在选择高温探头时，除了适合温度范围外，还需要考虑其他因素。

首先，探头材料必须能够耐受高温环境，保持稳定的性能。

探头的结构设计也需要满足高温环境下的安全性和可靠性要求。

同时，探头的响应时间、精度和稳定性等指标也需要考虑，以确保测量结果的准确性。

在使用高温探头时，也需要注意一些注意事项。

首先，在高温操作环境下，必须采取相应的安全措施，如佩戴适宜的防护设备，确保人员的安全。

其次，在使用探头时，需要将其与测量设备正确连接，并校准探头的零点和灵敏度。

此外，还需定期检查和维护探头，以保证其性能和测量的准确性。

总结起来，高温探头的适合温度范围对于测量的准确性至关重要。

K型点温线是一种用于测量温度的设备，通常由热电偶探头、连接线和测温仪表等组成。

热电偶是一种将温度转换为电信号的传感器，其工作原理基于塞贝克效应或皮尔兹效应。

K型热电偶是其中一种常用的类型，其测量范围较广，适用于多种温度测量场合。

K型点温线的测温范围取决于热电偶的类型和质量，一般可在-200°C至+1300°C的范围内进行测量。

使用时，将热电偶探头放置在被测物体上，通过连接线将信号传输到测温仪表中，即可读出被测物体的温度值。

在选择和使用K型点温线时，需注意以下几点：
了解热电偶的类型、测量范围和精度等参数，以确保选择适合被测物体的热电偶。

考虑热电偶的安装方式，如固定式或可移动式，以及是否需要长期测量或一次性测量等。

注意连接线的长度和材质，以确保信号传输的稳定性和准确性。

在使用过程中，应避免热电偶受到机械压力、弯曲或振动等影响，以免影响测量的准确性。

在处理热电偶时，应遵循安全规范，避免接触高温物体或进行不当操作，以免造成烫伤或损坏热电偶。

总之，K型点温线是一种可靠的温度测量设备，广泛应用于工业、科研、医疗等领域。

了解其工作原理、选用原则和操作规范，有助于提高测量的准确性和可靠性。

大学实验指导书课程名称：实验类型：实验名称：热电阻热电偶温度传感器校准实验学生：学号：专业：指导老师：实验日期：年月日一、实验目的1.了解热电阻和热电偶温度计的测温原理2.学会热电偶温度计的制作与校正方法3.了解二线制、三线制和四线制热电阻温度测量的原理4.掌握电位差计的原理和使用方法5.了解数据自动采集的原理6.应用误差分析理论于测温结果分析。

二、实验原理1.热电阻(1) 热电阻原理热电阻是中低温区最常用的一种温度检测器。

它的主要特点是测量精度高，性能稳定。

其中铂热是阻的测量精确度是最高的，它不仅广泛应用于工业测温，而且被制成标准的基准仪。

热电阻测温是基于金属导体的电阻值随温度的增加而增加这一特性来进行温度测量的。

热电阻大都由纯金属材料制成，目前应用最多的是铂和铜，此外，现在已开始采用镍、锰和铑等材料制造热电阻。

常用铂电阻和铜电阻，铂电阻在0—630.74℃以，电阻Rt与温度t的关系为：Rt=R0(1+At+Bt2)R0系温度为0℃时的电阻，铂电阻部引线方式有两线制，三线制，和四线制三种，两线制中引线电阻对测量的影响最大，用于测温精度不高的场合，三线制可以减小热电阻与测量仪之间连接导线的电阻因环境温度变化所引起的测量误差。

四线制可以完全消除引线电阻对测量的影响，用与高精度温度检测。

本实验是三线制连接，其中一端接二根引线主要是消除引线电阻对测量的影响。

(2) 热电阻的校验热电阻的校验一般在实验室中进行，除标准铂电阻温度计需要作三定点，（水三相点，水沸点和锌凝固点）校验外，实验室和工业用的铂或铜电阻温度计的校验方法有采用比较法两种校验方法。

比较法是将标准水银温度计或标准铂电阻温度计与被校电阻温度计一起插入恒温水浴中，在需要的或规定的几个稳定温度下读取标准温度计和被校验温度计的示值并进行比较，其偏差不超过最大允许偏差。

在校验时使用的恒温器有冰点槽，恒温水槽和恒温油槽，根据所校验的温度围选取恒温器。

比较法虽然可用调整恒温器温度的方法对温度计刻度值逐个进行比较校验，但所用的恒温器规格多，一般实验室多不具备。

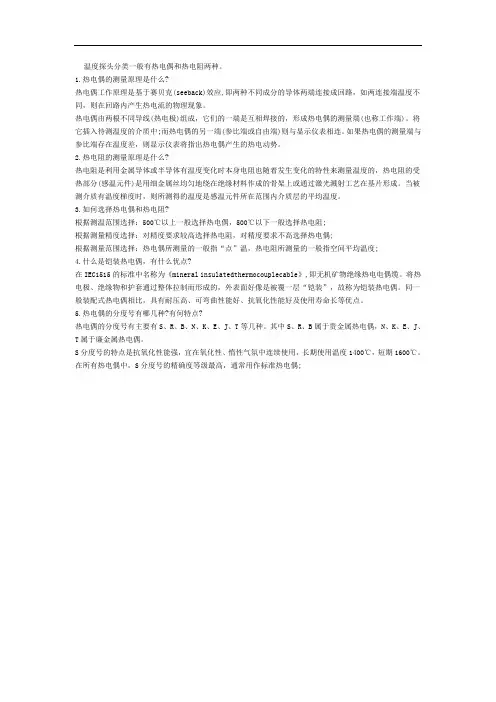

温度探头分类一般有热电偶和热电阻两种。

1.热电偶的测量原理是什么?热电偶工作原理是基于赛贝克(seeback)效应,即两种不同成分的导体两端连接成回路，如两连接端温度不同，则在回路内产生热电流的物理现象。

热电偶由两根不同导线(热电极)组成，它们的一端是互相焊接的，形成热电偶的测量端(也称工作端)。

将它插入待测温度的介质中;而热电偶的另一端(参比端或自由端)则与显示仪表相连。

如果热电偶的测量端与参比端存在温度差，则显示仪表将指出热电偶产生的热电动势。

2.热电阻的测量原理是什么?热电阻是利用金属导体或半导体有温度变化时本身电阻也随着发生变化的特性来测量温度的，热电阻的受热部分(感温元件)是用细金属丝均匀地绕在绝缘材料作成的骨架上或通过激光溅射工艺在基片形成。

当被测介质有温度梯度时，则所测得的温度是感温元件所在范围内介质层的平均温度。

3.如何选择热电偶和热电阻?根据测温范围选择：500℃以上一般选择热电偶，500℃以下一般选择热电阻;根据测量精度选择：对精度要求较高选择热电阻，对精度要求不高选择热电偶;根据测量范围选择：热电偶所测量的一般指“点”温，热电阻所测量的一般指空间平均温度;4.什么是铠装热电偶，有什么优点?在IEC1515的标准中名称为《mineral insulatedthermocouplecable》,即无机矿物绝缘热电电偶缆。

将热电极、绝缘物和护套通过整体拉制而形成的，外表面好像是被覆一层“铠装”，故称为铠装热电偶。

同一般装配式热电偶相比，具有耐压高、可弯曲性能好、抗氧化性能好及使用寿命长等优点。

5.热电偶的分度号有哪几种?有何特点?热电偶的分度号有主要有S、R、B、N、K、E、J、T等几种。

其中S、R、B属于贵金属热电偶，N、K、E、J、T属于廉金属热电偶。

S分度号的特点是抗氧化性能强，宜在氧化性、惰性气氛中连续使用，长期使用温度1400℃，短期1600℃。

在所有热电偶中，S分度号的精确度等级最高，通常用作标准热电偶;。
