ZDY3500LP型煤矿用履带式全液压坑道钻机使用手册

ZDY3500LA钻机操作规程原相煤矿ZDY3500LA型千米钻机管理制度二0一三年七月目录第一章总则 (2)第二章移机定位 (2)第三章钻机的维护与保养 (2)第四章履带的维护与保养 (4)第五章泥浆泵的维护与保养 (4)第六章开孔 (4)第七章钻进操作 (5)第八章终孔 (7)第九章安全规定 (7)第十章附则 (8)ZDY3500LA型千米钻机管理制度第一章总则1.1. 为了规范对ZDY3500LA钻机操作，确保设备和人员在施工过程中的安全，以及钻孔质量和达到预期的瓦斯抽放效果，杜绝事故发生，特制定本管理制度。

1.2. 本规程是根据ZDY3500LA钻机长期施工实际情况所编制，在执行过程中应继续完善。

第二章移机定位2.1. 移机时，首先要检查钻机电气设备及电缆无失爆现象发生，操作手把及履带行动灵活。

并选择好行走路线，保证畅通无障碍物，移机过程中必须派专人看护电缆和吸水管等，防止钻机压破、拉伤电缆或损坏其它设备。

2.2. 钻机自行过程中如遇轨道时，不得强行跨过，必须将轨道两边用道木撑起，确保移机过程中不损坏轨道。

2.3.移机过程中必须有专人指挥协调，与其工作无关的人员要远离现场。

操作者应精力集中，随时注意指挥人员的信号，同时,操作者在移动钻机时,必须发出声光信号,防止误操作致使设备损坏和人员受伤。

2.4. 钻机移至施工地点定位时，首先要检查钻场的顶、帮是否完好及其它不安全因素，发现问题及时处理。

按照设计方位角、倾角以及施工安全距离将钻机移至合理位臵。

固定钻机时要根据实际情况将钻机上下稳固全部稳固到位，确保钻机稳固可靠。

安设好钻机后再检查一次方位角、倾角，确保与设计一致，方可开孔。

2.5 正常钻进时，钻机前后要分别用铁链和倒链拉紧，防止起拔时钻机前后移动。

第三章钻机的维护与保养3.1 应使用清洁的N46或N68（环境温度高选取N68）抗磨液压油，如果没有液压油而以相同粘度的机械油作代用品时，将有损液压元件的使用寿命。

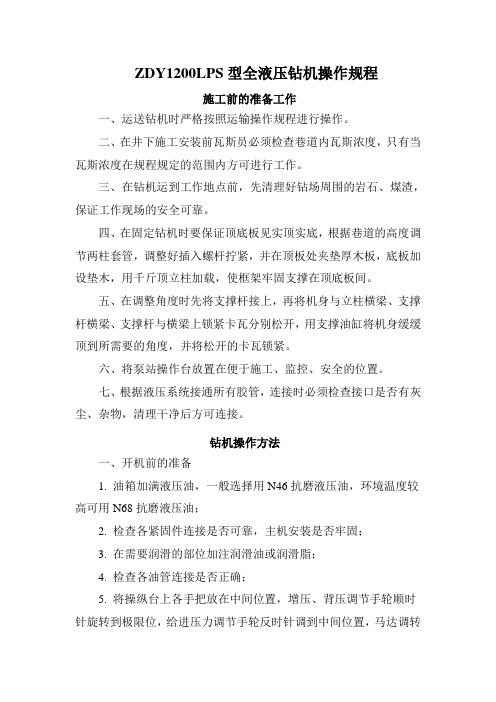

ZDY1200LPS型全液压钻机操作规程施工前的准备工作一、运送钻机时严格按照运输操作规程进行操作。

二、在井下施工安装前瓦斯员必须检查巷道内瓦斯浓度，只有当瓦斯浓度在规程规定的范围内方可进行工作。

三、在钻机运到工作地点前，先清理好钻场周围的岩石、煤渣，保证工作现场的安全可靠。

四、在固定钻机时要保证顶底板见实顶实底，根据巷道的高度调节两柱套管，调整好插入螺杆拧紧，并在顶板处夹垫厚木板，底板加设垫木，用千斤顶立柱加载，使框架牢固支撑在顶底板间。

五、在调整角度时先将支撑杆接上，再将机身与立柱横梁、支撑杆横梁、支撑杆与横梁上锁紧卡瓦分别松开，用支撑油缸将机身缓缓顶到所需要的角度，并将松开的卡瓦锁紧。

六、将泵站操作台放置在便于施工、监控、安全的位置。

七、根据液压系统接通所有胶管，连接时必须检查接口是否有灰尘、杂物，清理干净后方可连接。

钻机操作方法一、开机前的准备1. 油箱加满液压油，一般选择用N46抗磨液压油，环境温度较高可用N68抗磨液压油；2. 检查各紧固件连接是否可靠，主机安装是否牢固；3. 在需要润滑的部位加注润滑油或润滑脂；4. 检查各油管连接是否正确；5. 将操纵台上各手把放在中间位置，增压、背压调节手轮顺时针旋转到极限位，给进压力调节手轮反时针调到中间位置，马达调转速手轮调到所需要的转速上；6.打开操作台上的截止阀，手把平行。

7. 接通电源。

二、启动1. 试转电机，注意转向是否和液压泵的要求一致；2. 启动电机，观察液压泵是否运转正常。

检查各部件有无渗漏油；3. 一般情况下，应使系统空运转3~5分钟，方可开始试运转。

三、试运转a. 液压马达正转、反转，回转器的回转应平稳、自如；b. 回转器前进、后退，排除油缸的空气，直到运行平稳为止；c. 实验卡盘、夹持器、开合灵活、夹持可靠、动作正确；d. 工作机构的动作应与指示牌的方向一致，不一致应及时调换有关油管。

四、车体稳固与机身调角1.将稳固车体处地面处理硬实平整；2.根据要求钻机方位角调整，再进行钻机稳固(顶板稳固必要时加接接杆稳固好车体；3.机身倾角调整，倾角调节范围-40º~+90º（不调转机身），调转机身后可倾角调节范围+47º~ -90º。

ZDY4200L煤矿用履带式全液压坑道钻机使用说明书执行标准：Q/ 321100ZMZ031-2008MT/T 790-2006镇江安达机械有限责任公司（原镇江煤矿专用设备厂）敬告尊敬的用户：感谢您购买和使用本公司产品。

为了您的安全和利益，在使用本产品前，请您务必仔细阅读本产品使用说明书。

如果您对使用说明书的任何内容或条款存在不明或异议，请在购机后一月内向本公司提出书面异议，否则视为您已经同意、理解并接受本说明书全部内容。

如果您未按照使用说明书操作、使用本产品，而导致的任何人身伤害、财产或其他损失，本公司将不承担责任。

产品使用过程中，如果您遇到问题，欢迎致电咨询：市场部—9；技术部—8本公司保留对使用说明书解释和修改的权利，对说明书的任何修正、更新，恕不另行通知。

致谢！镇江安达机械有限责任公司安全警示用户应加强对操作人员的安全培训，提高操作人员的安全意识。

操作人员必须经过培训才可使用本钻机。

操作人员使用钻机前必须详细阅读本使用说明书。

操作人员随身衣物应合身并束紧，以免被钻机的运动部件缠绕而对肢体造成损伤。

钻机工作时，钻机锚固必须牢固，防止倒下伤人。

严格按照说明书要求调定钻机工作压力。

启动钻机前，操作人员应通知所有人员注意安全，在确认人员和设备都安全后，方可启动钻机运转。

调定转速时，应停止旋转和推进。

钻机在钻孔过程中，当钻杆之间采用螺纹连接时，动力头严禁反转，只有在加接或拆卸钻杆时，夹持器夹住钻杆后才可反转。

（当钻杆之间采用四方扣传递转矩，并用U型销连接时，在卡钻、抱钻时动力头才可反转。

）钻机钻孔过程中加接钻杆时，夹持器必须夹紧钻杆，防止钻杆从钻孔中滑落伤人。

钻机钻孔过程中，钻机前方严禁站人，操作人员站在钻机的侧面，严禁操作人员正对钻杆操作。

更换碟簧时，先用两个长螺栓将动力头中连接卡盘前壳和变速箱体的任一对角线两个螺栓更换，再慢慢拆卸其余的螺栓，防止卡盘壳体弹出伤人。

钻机钻孔过程中，操作人员靠近外露运动部件时，应注意安全。

ZDY3500LP型煤矿用履带式全液压巷道钻机使用手册目录1. 简介2. 使用前的准备3. 操作说明4. 维护和保养5. 故障排除6. 安全注意事项1. 简介本手册旨在提供ZDY3500LP型煤矿用履带式全液压巷道钻机的使用说明及注意事项。

2. 使用前的准备在使用ZDY3500LP型煤矿用履带式全液压巷道钻机之前，请确保以下准备工作已完成：1. 检查钻机的各个部件是否正常工作，如履带、液压系统等。

2. 验证钻机是否已经装填足够的液压液。

3. 确保操作人员已经接受过相关培训，并了解各个控制部件的功能。

3. 操作说明3.1 启动钻机1. 确保钻机的所有开关处于关闭状态。

2. 打开主电源开关，并确保电源指示灯亮起。

3. 打开钻机的发动机开关，并等待发动机启动。

4. 检查仪表盘，确保各个指示灯和仪表指示正常。

3.2 工作流程1. 根据需要调整钻机的工作参数，如转速、压力等。

2. 将钻机移动到需要进行钻孔的位置，并进行固定。

3. 操作控制杆，控制钻机的上下、前进后退、左右移动等动作。

4. 使用钻杆进行钻孔。

根据需要，可以更换钻具和钻头。

4. 维护和保养为确保ZDY3500LP型煤矿用履带式全液压巷道钻机的正常运行和延长使用寿命，请按照以下建议进行维护和保养：1. 定期清洁钻机的外部表面，防止积尘和杂质污染。

2. 检查液压系统的油位，并按照要求进行液压液更换和添加。

3. 定期检查钻机的各个部件，如履带、钻杆等，确保其处于良好的工作状态。

4. 遵循钻机的维护计划，及时进行保养和维修。

5. 故障排除在使用ZDY3500LP型煤矿用履带式全液压巷道钻机时，可能会遇到一些常见故障，以下是一些常见故障的排除方法：1. 若钻机无法启动，首先检查电源和电线是否有故障。

如发现故障，请及时修复或更换。

2. 若钻机在工作过程中出现异常噪音或震动，可能是钻具磨损或不平衡引起的。

请停止使用，并进行检查调整。

3. 若钻孔效果不理想，可能是钻头磨损或堵塞导致的。

1.普通规定1.1 本规程合用于 ZDY1900S、3200S 型煤矿用全液压坑道钻机司机行为的操作1.2 煤矿用全液压坑道钻机(以下简称“液压钻机”)合用于井下抽放瓦斯孔、注水孔及其它工程用孔，也可用于地表施工。

1.3 液压钻机使用单位应安排专人进行液压钻机的操作，以保证设备的安全运行。

1.4 操作人员必须经过培训，考试合格，取得资格证后，持证上岗。

1.5 操作人员应熟练掌握液压钻机的结构、性能、技术特征及工作原理。

1.6 操作人员必须严格执行交接班制度、岗位责任制以及有关的其他制度。

1.7 操作人员应将工具、钻杆、钻头及配件摆放整齐，并对使用完毕的钻杆两头进行封堵，以防杂物阻塞水道。

1.8 液压钻机使用地点应有设备运行记录;润滑记录;设备检查维护保养记录;点、强检记录。

操作人员要认真填写各种记录。

1.9 液压钻机的具体操作方法，请按本规程要求进行操作。

2、开钻前的准备2.1 油箱内加满清洁油液(液压钻机正常工作后油面应在油位指示计的中间偏上约 2/3 处)，普通用 N46 抗磨液压油，如果环境温度较高可用 N68 抗磨液压油。

2.2 检查液压钻机及各部紧固件是否紧固。

2.3 在需要润滑的部位加注润滑油和润滑脂。

2.4 检查各油管是否连接无误。

2.5 主油泵按指示的箭头先将泵量调至最小位后再反转5~8 圈即可，副油泵的泵量调至 25%摆布即可。

2.6 将操作台上副油泵的功能转换手把置于调压阀位(也就是前位)。

其它的操作手把均放在中间位置，背压调节手轮(单向节流阀)顺时针调到极限位置。

减压阀、溢流阀手轮调至最小位置。

马达变量手轮按需要调节，普通在中速排量范围。

2.7 打开油箱上的截止阀，此阀未打开前不许启动机电。

3、启动3.1 接通电源。

3.2 试转机电，注意转向是否与油泵的要求一致。

3.3 启动机电，观察油泵是否正常运转(应无异常声响，控制台上的回油压力表应有所指示)检查各部件有无渗漏油。

3.4 使主、副油泵空转3~5 分钟后再进行操作，如油温过低，空转时间应加长，待油温达20℃摆布时，才可调大排量进行工作。

技术协议设备名称：ZDY3500L(A)煤矿用履带式液压坑道钻机甲方：乙方：签订时间：签订地点：第1页共15页甲方/使用方：住所地：通讯地址：电话：传真：电子信箱：乙方/供货方：住所地：通讯地址：电话：传真：电子信箱：本协议是为甲方购买乙方生产的ZDY3500L(A) 煤矿用履带式液压坑道钻机(以下称设备)而订立的，用于明确双方之间就该设备的技术要求、双方的责任与义务以及其他相关技术问题所达成的一致意见。

第2页共15页一、设备技术参数：ZDY3500L(A)钻机技术参数表第3页共15页注：本钻机属于深孔定向钻机，同时具备定向钻进及螺旋钻进功能。

二、设备配套明细第4页共15页三、设备用途：1、设备使用地点为陕西彬长矿业集团有限公司小庄煤矿。

2、设备用于小庄矿煤层瓦斯预抽采顺层定向钻孔。

四、设备质量：1、设备符合相关标准规定的质量、规格和性能要求。

2、设备具备整机煤矿安全标志证，电气元件具备防爆合格证。

第5页共15页3、设备有乙方按出厂检验结果出具的产品合格证。

4、乙方提供完整的设备相关技术资料4套。

五、设备运输：1、乙方负责将设备运输至甲方设备仓库。

2、甲方负责设备的下井，并配合乙方的安装。

3、乙方派专业人员，指导和配合设备的入井及井下调试安装。

六、售后服务：1、技术协议和商务合同签订后，甲方可安排总数不超过十人的操作、技术和管理人员，由乙方进行理论培训和实际操作培训；2、设备到位后三个月内，乙方将根据甲方要求随时派出专业操作人员到甲方，对甲方操作人员进行理论培训和指导打钻，使其掌握设备操作的基本方法，按计划完成设备操作交接；3、甲方人员必须经乙方培训并考核合格，取得培训合格证后，方可进行独立实际操作；4、设备质保期为一年，设备到位的第四个月起至质保期结束，为设备延伸服务期，乙方为甲方提供必要的操作指导和设备保障。

5、乙方到甲方培训服务人员的劳动保护用品、安全保障用品由甲方负责，同时为乙方人员提供生活便利条件。

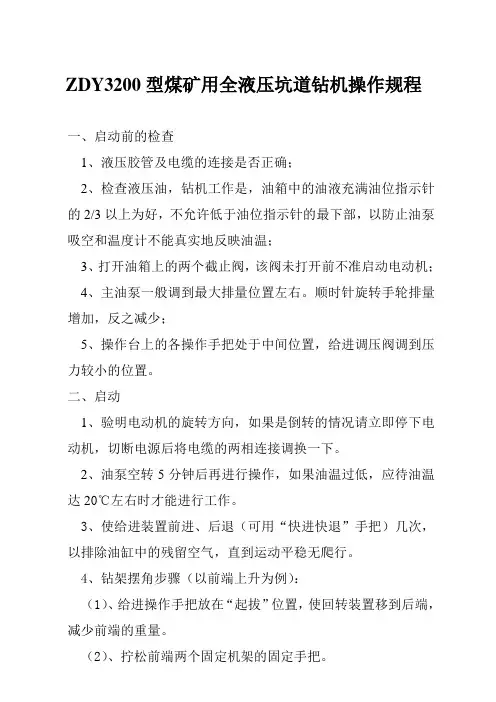

ZDY3200型煤矿用全液压坑道钻机操作规程一、启动前的检查1、液压胶管及电缆的连接是否正确；2、检查液压油，钻机工作是，油箱中的油液充满油位指示针的以上为好，不允许低于油位指示针的最下部，以防止油泵吸空和温度计不能真实地反映油温；3、打开油箱上的两个截止阀，该阀未打开前不准启动电动机；4、主油泵一般调到最大排量位置左右。

顺时针旋转手轮排量增加，反之减少；5、操作台上的各操作手把处于中间位置，给进调压阀调到压力较小的位置。

二、启动1、验明电动机的旋转方向，如果是倒转的情况请立即停下电动机，切断电源后将电缆的两相连接调换一下。

2、油泵空转5分钟后再进行操作，如果油温过低，应待油温达20℃左右时才能进行工作。

3、使给进装置前进、后退（可用“快进快退”手把）几次，以排除油缸中的残留空气，直到运动平稳无爬行。

4、钻架摆角步骤（以前端上升为例）：（1）、给进操作手把放在“起拔”位置，使回转装置移到后端，减少前端的重量。

（2）、拧松前端两个固定机架的固定手把。

（3）、扳动升降手把使钻架“起升”，每次每端上升角度不宜过大（一般为15°～25°）,直至到所需位置。

（4）、拧紧固定手把。

调节另一端钻架时，需将回转器移到相反端，用同样的步骤操作，可点动“快进快退”手把，协助动作。

5、开钻（1）、无xx芯开孔a、卡夹手把和联动手把放在“卡盘开，夹持器开”位置，从主轴后端放入钻杆并通过夹持器。

b、卡夹手把和联动手把放在“卡盘开，夹持器闭”位置，夹持器夹紧钻杆，在夹持器前端拧上无岩芯钻头，准备钻进。

（2）、取芯开孔a、拉出夹持器上端两根长螺栓，是夹持器向下翻转，卡盘后退到最后端位置，在卡盘前放入粗径取芯钻具（小于108mm）.b、卡夹手把和联动手把放在“卡盘开，夹持器闭”位置，从主轴后端放入钻杆，人工拧入粗径钻具。

c、卡夹手把和联动手把放在“卡盘闭，夹持器开”位置后，进入下述钻进操作。

d、待钻具钻入孔内，钻杆通过夹持器位置时，停钻，将两边夹持器翻上，装上上端两根长螺栓后，继续进入下述钻进操作。

ZDY3200型煤矿用全液压坑道钻机操作规程一、启动前的检查1、液压胶管及电缆的连接是否正确；2、检查液压油，钻机工作是，油箱中的油液充满油位指示针的2/3以上为好，不允许低于油位指示针的最下部，以防止油泵吸空和温度计不能真实地反映油温；3、打开油箱上的两个截止阀，该阀未打开前不准启动电动机；4、主油泵一般调到最大排量位置左右。

顺时针旋转手轮排量增加，反之减少；5、操作台上的各操作手把处于中间位置，给进调压阀调到压力较小的位置。

二、启动1、验明电动机的旋转方向，如果是倒转的情况请立即停下电动机，切断电源后将电缆的两相连接调换一下。

2、油泵空转5分钟后再进行操作，如果油温过低，应待油温达20℃左右时才能进行工作。

3、使给进装置前进、后退（可用“快进快退”手把）几次，以排除油缸中的残留空气，直到运动平稳无爬行。

4、钻架摆角步骤（以前端上升为例）：（1）、给进操作手把放在“起拔”位置，使回转装置移到后端，减少前端的重量。

（2）、拧松前端两个固定机架的固定手把。

（3）、扳动升降手把使钻架“起升”，每次每端上升角度不宜过大（一般为15°～25°）,直至到所需位置。

（4）、拧紧固定手把。

调节另一端钻架时，需将回转器移到相反端，用同样的步骤操作，可点动“快进快退”手把，协助动作。

5、开钻（1）、无岩芯开孔a、卡夹手把和联动手把放在“卡盘开，夹持器开”位置，从主轴后端放入钻杆并通过夹持器。

b、卡夹手把和联动手把放在“卡盘开，夹持器闭”位置，夹持器夹紧钻杆，在夹持器前端拧上无岩芯钻头，准备钻进。

（2）、取芯开孔a、拉出夹持器上端两根长螺栓，是夹持器向下翻转，卡盘后退到最后端位置，在卡盘前放入粗径取芯钻具（小于108mm）.b、卡夹手把和联动手把放在“卡盘开，夹持器闭”位置，从主轴后端放入钻杆，人工拧入粗径钻具。

c、卡夹手把和联动手把放在“卡盘闭，夹持器开”位置后，进入下述钻进操作。

d、待钻具钻入孔内，钻杆通过夹持器位置时，停钻，将两边夹持器翻上，装上上端两根长螺栓后，继续进入下述钻进操作。

执行标准: MT/T 790《煤矿坑道勘探用钻机》Q/ZCZG 02-2015ZDY3500LXS煤矿用履带式全液压坑道钻机产品使用说明书(请在安装使用前仔细阅读本说明书)林州市振晨重工装备制造有限公司2015年11月用户应负责钻机的安全操作和劳动组织，编制相应的安全操作规程，承担操作人员和设备的安全责任。

安全警示：1)用户应加强对操作人员的安全培训，提高操作人员的安全意识；2)操作人员必须经过培训才可使用本钻机；3)操作人员使用钻机前必须详细阅读本使用说明书；4)操作人员随身衣物应合身并束紧，以免缠上钻机的运动部件而对肢体造成损伤；5)上卸钻杆人员严禁戴手套，以免缠入钻杆，防止伤人；6)严格按照说明书要求调定钻机工作压力；7)操作人员操作履带车行走、转弯、爬坡时，注意左、右两个履带行走手柄的匹配；注意前后履带的行走距离匹配；8)钻机工作时，钻机上支撑必须打紧，防止钻机侧翻；9)启动钻机前，操作人员应通知所有人员注意安全，在确认人员和设备都安全后，方可启动钻机运转；10)钻机在钻孔过程中，当钻杆之间采用螺纹连接时，动力头严禁反转，只有在加接或拆卸钻杆时，夹持器夹住钻杆后才可反转。

当钻杆之间采用四方扣传递转矩，并用U型销连接时，在卡钻、抱钻时动力头才可反转；11)钻机钻孔过程中加接钻杆时，夹持器必须夹紧钻杆，防止钻杆从钻孔中滑落伤人；如使用螺旋钻杆，未使用夹持器时，钻机只能钻进近水平孔，且操作人员应采取相应安全措施，防止钻杆从钻孔中滑落伤人；12)钻机钻孔过程中，钻机前方严禁站人，操作人员应站在钻机的侧面，严禁操作人员正对钻杆操作；13)钻机钻孔过程中，操作人员靠近钻机外露运动部件时，应注意安全；14)钻机液压系统不得在泄漏状态下运转，当液压油有泄漏时，应及时处理；15)钻机配置的电动机应使用YBK型防爆电机；16)调整方位角时拔出稳固销，钻进时把两侧稳固销插好；17)调整方位角和倾角时注意观察胶管是否干涉，防止拉断胶管；胶管禁止不停缠绕；主机旋转半径范围内不准站人；18)停机或工作人员离开时应立即切断电源。
