《路由器基础讲座》课件

路由器的配置
1
基础设定
通过登录路由器进行修改密码和接口设
网络路由设置
2
置。
包括普通路由配置、静态路由配置和动态路由配置。
路由器的故障处理
1 故障定位
通过分析故障现象和日志信息定位路由器故障。
2 常见故障排查方法
如检查物理连接、配置验证和软件升级。
3 五层故障排查原则
从物理层到应用层逐层排查故障。
路由器的优化
维护与优化基础
定期维护和优化路由器，保持网络稳定和高效。
路由器性能提升
通过升级硬件和优化配置等方式提升路由器性能。
QoS
使用QoS技术对网络流量进行管理和优先级控制，提供更好的网络服务质量。
结语
路由器的重要性
作为网络基础设施的核心，路由器在数据通信中起着至关重要的作用。
学习路由器的意义
《路由器基础讲座》PPT 课件
在这个《路由器基础讲座》中，我们将深入探讨路由器的定义、作用和原理，以及如何配置、故障处理和优化路由器。快来一起学习吧！
什么是路由器？
路由器是一种网络设备，用于在计算机网络中传送数据包。它负责确定数据包的最佳路径，使信息能够快速、准确地到达目的地。同时，它还可以提供网络安全和管理功能。
了解路由器的工作原理和配置方法，可以提升网络管理和故障排查的能力。
建议的学习路径
从基础知识到实践操作，推荐逐步深入学习路由器相关技术。
路由器和交换机的区别在于，路由器工作在网络层，负责连接不同的网络；而交换机工作在数据链路层，负责连接同一网络中的不同设备。
路由器的分类
按照工作环境分类
家庭路由器、企业路由器、数据中心路由器等。

路由器基础介绍Ppt共37张PPT大纲

02
串行接口
用于连接广域网或其他类型的网络，实现远程通信。
03
USB接口
提供扩展功能，如连接3G/4G上网卡、打印机等。
04
控制台接口
用于连接终端设备进行命令行配置和管理。
端口速率、双工模式等参数解释
端口速率
指网络接口的数据传输速率，单位通常为Mbps或Gbps。
双工模式
指网络接口的工作模式，包括半双工和全双工两种模式。半双工模式指数据只能单向传输，全双工模式指数据可以同时双向传输
接入路由器
为企业员工提供网络接入服务，支持多种接入方式。
高可用性设计
采用冗余备份、负载均衡等技术，确保企业网络稳定可靠。
校园网络环境中应用案例
宿舍区无线覆盖
在宿舍区域部署无线路由器，为学生提供便捷的无线接入服务。
教学楼有线接入
在教学楼内设置有线接入点，满足教师和学生的上网需求。
图书馆网络中心
售后服务
了解厂家提供的售后服务内容和期限，确保使用过程中得到及时支持。
保修政策
了解产品保修政策，如包换、包修等，确保购买后无后顾之忧。
维修网点
了解厂家授权的维修网点分布情况，方便日后维修和保养。
06
路由器安全设置与防护措施
Chapter
密码安全设置原则和方法
1 2
选择强密码
使用包含大小写字母、数字和特殊字符的复杂密码，避免使用容易猜测的单词或短语。
网吧/大型场所
需要高带宽、低延迟和大量并发连接数，选择专业级路由器。
品牌和价格因素考量
品牌选择
优先选择知名品牌，品质更有保障，如华为、TP-Link等。
价格因素

路由器基础讲座PPT课件

??
用户端
台
Modem
?
卡 DDN
? Modem 节点 ??
局端
56
路由器表现
F Router#show int s0 Serial0 is up, line protocol is down DCD= DSR= DTR= RTS= CTS=
或 Serial0 is up, line protocol is up Serial0 is up, line protocol is down 循环
F 采用源抑制，发现拥塞时，向源主机发送源抑制的ICMP报文，源主机收到报文后，降速发送。
25
冗余和容错
F 负载分流（Load Sharing） F 负载均衡（Load Balancing） F 双路由热备份（Hot-Stand-By）
26
三、路由器工作原理
F 路由器的工作原理 F 路由器的结构和启动过程 F 路由器的基本配置
27
路由器的工作原理
F 路由器工作在OSI模型中下三层，最高层为网络层，通过统一的第三层来屏蔽底两层的不同，从而实现多个独立的异种网互联，并通过路由表实现寻径；由于是一个存储－转发设备，可以实现包的过滤、优先、排队等流量管理。
28
路由器的工作原理
逻辑网 IP层
路由器A
路由器B
IP寻径 IP数据报 IP寻径
104 bro
48
路由协议配置
F Router(config)# router igrp 100 F Router(config-router)# F Router(config F Router(config-router)#exit
49
查看路由器状态

2024版无线路由器的设置ppt课件

路由器和终端设备均支持）。
2024/1/28
14
04
高级功能配置与优化建议
2024/1/28
15
MAC地址过滤功能实现网络安全防护
MAC地址过滤原理
通过允许或拒绝指定MAC地址的设备接入网络，从而控制网络访问权限，防止未经授权的设备连接。
配置步骤
进入路由器管理界面，找到MAC地址过滤选项，添加允许或拒绝的 MAC地址列表，并启用该功能。
2024/1/28
11
硬件连接：电源、网线等接口说明
01
02
03
04
电源接口
连接路由器电源适配器，为路由器提供工作电源。
WAN口
连接外网网线，如宽带猫、光猫等设备的LAN口。
LAN口
连接电脑、交换机等设备的网线接口，用于局域网内部通信。
复位键
用于将路由器恢复到出厂设置。
2024/1/28
12
频繁掉线
可能与路由器过热、固件问题、电源不稳定等因素有关。
20
针对性解决方案提供
无法连接网络
检查路由器状态指示灯是否正常。
重启路由器并检查网络设置。
2024/1/28
21
针对性解决方案提供
联系运营商排查服务中断问题。
信号弱或不稳定
调整路由器位置，避免遮挡和干扰。
2024/1/28
22
针对性解决方案提供
静态IP地址分配策略为需要固定IP地址的设备（如服务器、打印机等）分配静态IP，确保设备在网络中的稳定性。
17
访客网络设置提高临时访问便利性
访客网络功能
为临时访问用户提供独立的网络接入点，保障主网络安全。
2024/1/28

2024版路由器ppt正式完整版

家庭网络环境需求分析
家庭网络覆盖面积
根据房屋面积和户型结构，选择信号覆盖能力强的路由器。
家庭网络设备数量
考虑家庭中的电脑、手机、平板等设备数量，选择具备足够端口
和无线连接能力的路由器。
网络使用需求
根据家庭成员的上网习惯和需求，如观看高清视频、在线游戏、远程办公等，选择具备高性能和稳
定性的路由器。
定的安全防护功能。
企业级路由器
适用于企业网络环境，提供高性能、高可靠性和丰富的功能特性。支持多种路由协议、VPN、防火墙等高级功能。
运营商级路由器
适用于大型运营商网络环境，具备极高的性能、可靠性和扩展性。支持复杂的路由协议、MPLS VPN、流量工程等高级功能。
PART 02
家庭路由器选购与设置指南
3
网络攻击
可能导致路由器性能下降或安全漏洞，解决方法包括加强访问控制、配置防火墙、升级软件补丁等。
对未来路由器技术的拓展思考
软件定义网络（SDN）
通过集中控制平面和开放接口，实现网络的可编程和灵活性，提高网络资源利用率和服务质量。
网络功能虚拟化（NFV）
通过虚拟化技术，将网络功能从专用硬件设备中解耦出来，实现灵活部署和扩展。
加强无线路由器安全防护措施
设置强密码
采用高强度密码，并定期更换，避免使用简单密码或默认密码。
关闭不必要的服务
禁用无线路由器的WPS、UPnP等不必要的功能，减少攻击面。
启用MAC地址过滤
只允许已知设备的MAC地址访问无线网络，防止未经授权的设备接入。
及时更新固件
定期更新无线路由器固件，以修复安全漏洞并提升设备安全性。
相应的账号和密码。

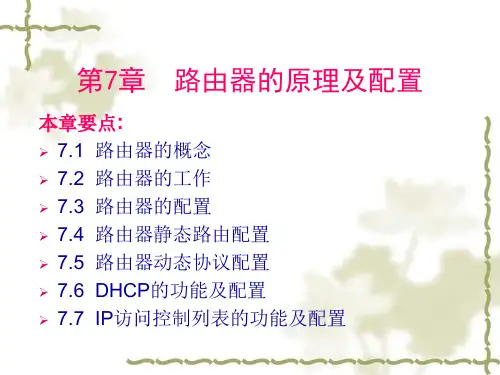

培训课件第7章路由器的原理及配置

4．全局配置模式
在特权模式中输入命令“config terminal”，也可以进入设置模式。
5．其它配置模式
其它配置模式包括端口配置模式、虚拟终端配置模式、路由配置模式等。在全局配置的模式下输入相应的命令即可进入相应的配置模式。
6．RXBOOT模式
在路由器出现问题时,有时可以RXBOOT 模式解决，它是路由器的维护模式。
图7-8 远程登录路由器
7.3.2 常用配置命令
1．配置路由器主机名 2．配置超级用户口令 3．保存配置 4．删除配置 5．telenet命令 6．ping命令 7．trace 命令 8．show命令 9．系统时钟设置 10．退出
图7-9 路由器的网络检测命令
7.3.3 接口配置
1．基本接口配置
路由器常用的权值包括：
（1）带宽（2）延迟（3）负载（4）可靠性（5）跳数（6）花费
2．分组转发
对于一台路由器，其分组转发的任务即是在收到数据包后，根据路由表所提供的最佳路径的信息，将其转发给下一跳的路由器、目的端口或是缺省路由器。
缺省路由也称为缺省网关，它是与主机在同一个子网中的路由器端口的IP地址。
图 7-10 静态路由配置示例
7.5 路由器动态协议配置
1．用户模式
以终端或Telnet方式进入路由器时系统会提示用户输入口令，这时只要输入正确有口令后便进入第1级用户模式级别。
2．特权模式
在用户模式下先输入“enable”，再输入相应的超级用户密码，即进入第2级特权模式。
3．设置模式
这种模式下，允许用户真正修改路由器的配置。如果一台路由器还没进行任何配置时，Console将会进入这个工作模式，它可以协助用户对路由器进行初始化的配置。

路由器-PPT精选文档

利用三层交换机实现不同vlan间通信
【实验拓扑】
F0/5
SWITCHA
SWITCHB
F0/5
F0/15
PC1 VLAN10 VLAN20 PC2 VLAN10 PC3
利用三层交换机实现不同vlan间通信
• 步骤1 在交换机SwitchA上创建vlan 10，并将0/5 端口划分到vlan10中。 SwitchA(config)# vlan 10 SwitchA(config-vlan)# name sales SwitchA(config-vlan)#exit SwitchA(config)#interface fastethernet 0/5 SwitchA(config-if)#switchface access vlan 10 SwitchA(config-if)#exit
查看路由器的系统和配置信息 • 实验目的查看路由器系统和配置信息,掌握当前路由器的工作状态 • 实现功能查看路由器的各项参数. • 实验设备 • RG-RSR20(1台).主机(1台).直连线(1条)
查看路由器的系统和配置信息
• 『第一步』路由器端口的基本配置. 基本输入： Red-giant>enable Red-giant# configure terminal Red-giant(config)#hostname RouterA RouterA(config)#interface fastethernet 1/0 RouterA(config-if)#ip address 192.168.1.1 255.255.255.0 RouterA(config-if)#no shutdown
路由器转发数据过程
1、路由器从接口收到数

路由原理简介PPT课件

下得出的较为合理的选择而已。 • 实际的路由选择算法，应尽可能接近于理想
的算法。 • 路由选择是个非常复杂的问题
– 它是网络中的所有结点共同协调工作的结果。 – 路由选择的环境往往是不断变化的，而这种变化
有时无法事先知道。
从路由算法的自适应性考虑
• 静态路由选择策略——即非自适应路由选择，其特点是简单和开销较小，但不能及时适应网络状态的变化。
172.17.3.0
路由的分类（1）
• 直接路由路由进程仅在同一台路由器设备，通过该设备内部
的路由进程使不同网段的计算机相互通信。 • 间接路由
路由进程同时作用在至少两台以上路由器设备上
直接路由
10.1.0.0
E0=10.1.23.7
E1=10.2.5.3
10.2.0.0
E2=10.3.15.14
• 缺省路由是一个路由表入口，用来指明一些在下一跳没有明确地列于路由表中的帧。缺省路由可以说是管理员的静态配置的结果
路由的分类（3）
• 域内路由IGP 在一个自治域内部，可以静态、缺省、RIP IGRP EIGRP OSPF ISIS等路由进程的集合，最重要的事情是在IGP中通过上述路由协议或算法，从源点到目的点找到一条最佳的路径。
路由计算及处理
路由计算或处理部分主要是运行动态路由协议。该部分的主要功能：接收和发送路由信息，计算出路由表，为数据包的转发提供依据。
各种档次的路由器的路由表条目的大小存在很大差异，从几千条到几百万条不等，因此高端路由器路由表的构造对路由查找速度影响很大，其路由表的数据结构常采用二叉树的形式，查找与更新的速度都比较快。
• 用于度量值计算的常用路径特征
– 跳数（hop count）：数据包到达目的必须通过的路由器个数。跳数越少，该路由越好。路径长用到达目的的跳数来描述；

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

1.1.1.1 R2 R1
10.10.10.1 R4
PC机: 10.1.1.1
1.1.1.1 R2 R1
10.10.10.1 R4
精品 PPT 欢迎下载可修改
R3 R5 R3
R5
服务器2: 30.2.2.2
R6
服务器1: 20.2.2.2
服务器2: 30.2.2.2
R6
服务器1: 20.2.2.2
精品 PPT 欢迎下载可修改
操作演示：路由器的工作过程
精品 PPT 欢迎下载可修改
IP路由表中至少包含以下两项内容：
目的网络地址到达目的地路径上的“下一个”路由器的接口IP地址或送出接口
路由器下一站选路的基本思想：
路由表仅指定到达目的网络的下一步，而不是到达目的网络的完整路径。
思考题
1. 路由表中为什么不是目的主机地址，而是目的主机所在的网络地址？
√① 下一跳
② 源地址
√③ 目的网络地址
④ 最后一跳 ⑤ 默认网关
精品 PPT 欢迎下载可修改
3. 下面哪两个对于路由器转发数据包的描述是正确的？
精品 PPT 欢迎下载可修改
路由器：
在传送数据的计算机网络中，路由器就相当于邮局；路由器是一种网络互联设备，能将数据从一个网络转发至另一个网络；数据在从源到达目的地的过程中，需要解决两个问题：
选路转发
精品 PPT 欢迎下载可修改
PC机访问web服务器：
RA
A公司网络
某银行网络
走哪一条路呢?
Web服务器
B公司网络
PC
清华大学网络
我校网络
精品 PPT 欢迎下载可修改
二、路由器的工作原理
路由器根据其路由表进行选路；
路由表中记录着到达不同网络的数据所对应的转发路径，如下表所示：到达目的网络201.89.1.0的数据包，需通过IP地址为10.123.1.254的下一跳路由器进行转发：
目的网络 201.89.1.0 100.1.0.0
动态路由的特点：
优点：更多的自主性和灵活性；缺点：
计算最优路径时占用路由器的内存和CPU资源；路由器之间传播路由信息时占用通信带宽
适用环境：
拓扑结构复杂、网络规模庞大的网络网络结构经常变化的网络
精品 PPT 欢迎下载静态路由和动态路由；在所有的路由信息中，静态路由优先级高于动态路由。即当同时存在到达同一个目的网络的动态路由与静态路由时，最终选用静态路由作为最佳路由。
精品 PPT 欢迎下载可修改
到底有哪些常用的路由协议？路由协议是如何构建路由信息，又是如何更新和维护路由表的呢？
精品 PPT 欢迎下载可修改
总结：
路由器的作用路由器的工作原理路由表的建立
精品 PPT 欢迎下载可修改
课堂练习
1. 路由器完成OSI哪一层中的功能? 第三层 2. 路由表中必须包含的两条信息是:
精品 PPT 欢迎下载可修改
一、路由器及其作用
请问：现实生活中如何邮寄一个包裹？
发件人张三（郑州）
邮局2
B
C
邮局1
A
哪条路径?
F
D
E
收件人李四（北京）
邮局系统将包裹寄往：北京市朝阳区北辰东路123号，李四（收）
精品 PPT 欢迎下载可修改
邮局的作用：
收、发包裹，传递包裹；为包裹的传递选择一条最优的路径；包裹走的路径不同，会影响包裹的打包形式（如纸质包装、木质包装等）
精品 PPT 欢迎下载可修改
静态路由的特点：
缺点：不适用于复杂的网络结构；建立和维护工作量大，容易出现路由环路；网络出现故障时，静态路由不会自动更新；优点：安全可靠、简单直观，路由器开销少。
静态路由的适用环境：
不太复杂的、小型网络网络拓扑结构相对稳定的网络中网络仅通过单个ISP接入Internet
精品 PPT 欢迎下载可修改
1、静态路由
所谓静态就是固定不变的路由信息，即到达目的地的路径总是相同的；静态路由是由网络管理员手动建立和维护的；静态路由不会自动随着网络结构的变化而变化，必须手动进行更新和维护。
精品 PPT 欢迎下载可修改
PC机: 10.1.1.1
1.1.1.1 R2 R1
精品 PPT 欢迎下载可修改
2、动态路由
动态路由是路由器通过路由协议自动获知远程网络的路由信息的；路由协议是用于路由器之间交换路由信息的协议；动态路由通过路由器之间不断地交换路由信息获得；动态路由信息由路由器自身进行更新和维护。
精品 PPT 欢迎下载可修改
PC访问服务器2
PC机: 10.1.1.1
2. 路由表中为什么不是到达目的主机的完整路径？
精品 PPT 欢迎下载可修改
• 路由器是一个网络互联设备，对数据包进行选路并转发；
• 路由器的选路是根据路由器中保存的路由表进行的。
• 问题：路由表是如何形成的？
精品 PPT 欢迎下载可修改
三、路由表的建立
两种方式
静态方式：形成静态路由信息，即到达目的网络的路由是固定不变的动态方式：形成动态路由信息，即到达目的网络的路由是可变的
下一跳 10.123.1.254 202.100.100.1
………
…………….
精品 PPT 欢迎下载可修改
路由器的工作过程:
路由器收到数据包时，会检查其目的IP地址；接着在路由表中查找通往目的网络的最佳路径，根据查找结果进行不同处理：
如果找到目的网络，就从指示的下一跳IP地址或送出接口将数据包转发出去；如果没有目的网络但有默认路由，就从默认路由指示的下一跳IP地址或送出接口将数据包转发出去；否则，路由器将数据包丢弃。
路由器及其工作原理
精品 PPT 欢迎下载可修改
问题的提出：不同的网络之间要相互通信，如何实现？
A公司网络
某银行网络
B公司网络
清华大学网络
我校网络
• 用路由器互联，由路由器控制数据在不同网络间的传递
精品 PPT 欢迎下载可修改
学习目标
1、知道路由器的作用 2、理解路由器的工作原理（重点、难点） 3、能够描述路由表的结构 4、知道路由表的建立方法
10.10.10.1 R4
服务器2: 30.2.2.2
R3
R6
服务器1:
R5
20.2.2.2
如，对R1，可做如下设置： Ip route 20.2.2.0 255.255.255.0 1.1.1.1
目的网络
下一跳IP地址
Ip route 30.2.2.0 255.255.255.0 10.10.10.1
