家用路由器设置(图解)课件

家用路由器设置(图解)课件

路由器的无线设置
设置无线网络名称（SSID）和密码，确保安全。 选择合适的频段（2.4GHz或5GHz），调整信道和功率等参数。
路由器的安全设置
开启防火墙功能，增 强网络安全防护。
定期更新路由器固件， 修复潜在的安全漏洞。
设置MAC地址过滤， 只允许特定的设备访 问网络。
03
家用路由器的常见问题 与解决方案
在选择路由器时，需要考 虑端口数量、无线标准、 传输速率、防火墙功能等 因素。
知名路由器品牌
思科、华为、D-Link、腾 达等都是知名的路由器品 牌，用户可根据需求选择 合适的产品。
02
家用路由器的设置步骤
路由器的连接方式
路由器与光猫的连接
将路由器的WAN口与光猫的网口连 接，确保线路畅通。
路由器与电脑的连接
修复。
路由器安全问题与解决方案
总结词：家用路由器的安全问题涉及到路由器的配置 、密码保护、防病毒等方面，需要采取一系列的安全 措施来保护路由器的安全。
详细描述：首先确保路由器的固件和软件保持最新状态 ，以修复可能存在的安全漏洞。其次设置一个强密码来 保护路由器的管理界面，并定期更换密码。此外开启路 由器的防火墙功能，以防止恶意攻击和入侵。同时定期 检查路由器的日志文件，以便及时发现异常活动和潜在 的安全威胁。如果怀疑路由器被攻击或感染病毒，可以 尝试重置路由器到出厂设置，并重新配置网络参数。为 了提高安全性，可以考虑使用VPN等加密通信方式来 保护路由器的网络通信安全。
更换路由器网线
定期检查并更换老化或破损的网 线，保证网络连接稳定。
路由器固件升级
及时升级路由器固件，以获得更 优的性能和安全性。
路由器的软件更新
软件更新

路由器ppt正式完整版

路由器ppt正式完整版

相应的账号和密码。
设置路由器的无线名称和密 码，选择合适的无线信道和 加密方式，以保障网络安全 和稳定。
确认所有设置无误后，保存 并重启路由器，使设置生效。
PART 03
企业级路由器配置与优化 方案
企业网络环境需求分析
企业规模与网络拓扑结构
01
分析企业规模、部门设置及网络拓扑结构，确定路由器部署位
2023 WORK SUMMARY
路由器ppt正式完整 版
REPORTING
目录
• 路由器基本概念与原理 • 家庭路由器选购与设置指南 • 企业级路由器配置与优化方案 • 无线路由器安全防护策略探讨 • 新型路由器技术发展趋势预测 • 总结回顾与拓展思考
PART 01
路由器基本概念与原理
路由器定义及作用
置和数量。
业务应用需求
02
了解企业业务应用类型、数据传输量、实时性要求等，以便选
择合适的路由器型号和配置。
网络安全与稳定性要求
03
评估企业对网络安全、数据保密和稳定性的需求，选择具备相
应功能的路由器产品。
企业级路由器选型建议
高性能硬件平台
选择具备高性能处理器、大容量内存和高速接口的路由器，以满 足企业网络高负载应用需求。
路由器之间通过路由协议交换路由信 息，以构建和维护路由表。常见的路 由协议包括RIP、OSPF、B器根据 数据包的目标地址查找路由表，确定 下一跳地址或出口接口，并将数据包 转发到相应的网络。
常见路由器类型及特点
家用路由器
适用于家庭网络环境，提供基本 的网络连接和无线覆盖功能。通 常具备简单易用的管理界面和一
加强无线路由器安全防护措施
设置强密码
采用高强度密码，并定期更换，避免使用简 单密码或默认密码。

路由器基础知识讲座ppt课件

路由器基础知识讲座ppt课件
路由器作用
路由器的主要作用是根据网络层 的信息，选择最佳路径，将数据 包从一个网络转发到另一个网络 ，实现网络互联和通信。
路由器发展历程
第一代路由器
最初的路由器采用软件方式进行路由 计算，性能较低，主要应用于小型网 络。
第二代路由器
第三代路由器
现代路由器已经发展成为高度集成化 、智能化的设备，支持多种路由协议 和网络安全功能，广泛应用于各种规 模的网络。
针对路由功能优化，高效 稳定，如Cisco IOS、 Juniper JUNOS等。
通用操作系统
基于Linux、Unix等系统 ，可定制性强，但需要额 外配置和优化。
实时操作系统
适用于对时间要求严格的 场景，如工业控制、航空 航天等。
路由协议实现原理
静态路由
手动配置路由表，适用于简单网 络环境。
动态路由
Wi-Fi联盟认证
负责无线技术的认证和推广，确保不同厂商的设备 能够互相兼容。
无线网络安全标准
包括WPA/WPA2等加密认证技术，保障无 线网络的安全性。
无线接入点（AP）和桥接器（Bridge）
无线接入点（AP）
01
用于建立无线网络的设备，提供无线客户端的接入和数据传输
功能。
无线桥接器（Bridge）
01
VPN基本概念
VPN（Virtual Private Network）即虚拟专用网络，是利用公共网络
架设的私人网络，通过加密技术保障数据传输的安全性。
02 03
VPN技术原理
VPN采用了隧道技术、加解密技术、密钥管理技术和使用者与设备身份 认证技术，通过在公共网络上建立虚拟专用通道来保障数据传输的安全 性和私密性。
ACL技术原理

路由器基础介绍Ppt共37张PPT大纲

路由器基础介绍Ppt共37张PPT大纲

02
串行接口
用于连接广域网或其 他类型的网络，实现 远程通信。
03
USB接口
提供扩展功能，如连 接3G/4G上网卡、打 印机等。
04
控制台接口
用于连接终端设备进 行命令行配置和管理 。
端口速率、双工模式等参数解释
端口速率
指网络接口的数据传输速率，单 位通常为Mbps或Gbps。
双工模式
指网络接口的工作模式，包括半 双工和全双工两种模式。半双工 模式指数据只能单向传输，全双 工模式指数据可以同时双向传输
接入路由器
为企业员工提供网络接入服务，支持多种接 入方式。
高可用性设计
采用冗余备份、负载均衡等技术，确保企业 网络稳定可靠。
校园网络环境中应用案例
宿舍区无线覆盖
在宿舍区域部署无线路由器，为学生 提供便捷的无线接入服务。
教学楼有线接入
在教学楼内设置有线接入点，满足教 师和学生的上网需求。
图书馆网络中心
售后服务
了解厂家提供的售后服务内容和期限，确保使用 过程中得到及时支持。
保修政策
了解产品保修政策，如包换、包修等，确保购买 后无后顾之忧。
维修网点
了解厂家授权的维修网点分布情况，方便日后维 修和保养。
06
路由器安全设置与防护措施
Chapter
密码安全设置原则和方法
1 2
选择强密码
使用包含大小写字母、数字和特殊字符的复杂密 码，避免使用容易猜测的单词或短语。
网吧/大型场所
需要高带宽、低延迟和大 量并发连接数，选择专业 级路由器。
品牌和价格因素考量
品牌选择
优先选择知名品牌，品质更有保障，如华为、TP-Link等。
价格因素

路由器基础ppt课件

路由器基础ppt课件
Telnet、SSH、Web界面等
工具推荐
PuTTY、SecureCRT、Cisco AnyConnect等
安全性考虑
使用强密码、定期更换密码、限制远程登录地址和时间等
05
路由器安全策略部署
访问控制列表（ACL）设置方法
定义ACL规则
根据网络需求和安全策略，定 义允许或拒绝特定IP地址、端 口号或协议类型的流量通过。
通过划分广播域，减少广播风暴，提高网络性能。
提供ACL（访问控制列表）功能，实现网络安全控制。
路由器发展历程
01
02
03
04
第一代路由器
基于软件路由，处理速度慢， 易成为网络瓶颈。
第二代路由器
采用硬件辅助路由，提高处理 速度，但功能相对单一。
第三代路由器
第四代路由器
基于ASIC（专用集成电路）技 术，实现高性能、高集成度和 高可靠性。
2. 登录路由器控制台，查看 接口配置是否正确，包括IP地
址、子网掩码、网关等。
3. 如果接口配置正确，可能 是接口所在板卡故障，需要更
换板卡或联系厂家维修。
THANK YOU
感谢聆听
防火墙与路由器集成方案
02
通过将防火墙集成到路由器中，实现对网络流量的全面监控和
安全防护，提高网络的整体安全性。
集成方案优势
03
降低网络复杂度、提高网络性能、实现统一管理等优势，满足
企业网络安全的需求。
06
故障诊断与排除技巧分享
常见故障类型及原因分析
电源故障
路由器无法开机或重启，可 能由于电源适配器损坏、电 源线接触不良或路由器内部 电源模块故障。
。
路由器性能参数解析

路由器原理

路由器原理

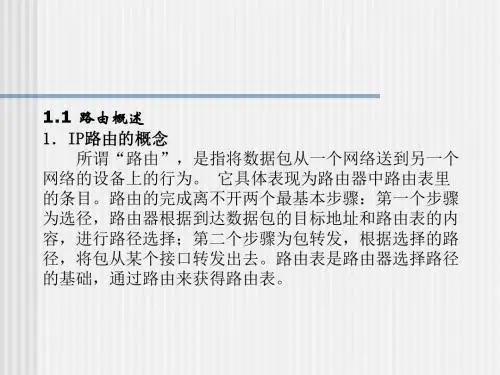

1.1 路由概述 1．IP路由的概念 所谓“路由”，是指将数据包从一个网络送到另一个 网络的设备上的行为。 它具体表现为路由器中路由表里 的条目。路由的完成离不开两个最基本步骤：第一个步骤 为选径，路由器根据到达数据包的目标地址和路由表的内 容，进行路径选择；第二个步骤为包转发，根据选择的路 径，将包从某个接口转发出去。路由表是路由器选择路径 的基础，通过路由来获得路由表。
2）配置Serial串口DCE端的时钟频率 配置DCE接口时必须配置时钟频率，否则无法实现网络通信。 命令格式： Router(config-if)#clock rate 时钟频率 例如，若想为路由器的某个DCE端口设置值为64000的时钟频率，配置 命令为： Router(config-if)#clock rate 64000 说明： （1）在一个真实的网络中，时钟频率一般是由运营商提供的。时钟频 率的取值和带宽（bandwidth）有关，单位是位每秒。如64k带宽对应 64000，512k对应512000，128K对应128000。做实验时，时钟频 率可以自己决定，通常取值为64000。 （2）在模拟器中，把鼠标放在配置成DCE的端口上方，会出现一个小 时钟的标志。
3．路由器的基本配置 路由器的物理网络端口通常要有一个IP地址，才可以实 现路由器的不同网段的路由和转发功能。配置路由器IP地 址时必须做到：相邻路由器的相连端口IP地址必须在同一 网段上；同一路由器的不同端口的IP地址必须在不同的网 段上。
1）接口IP配置 象交换机虚接口IP地址配置方法一样，路由器接口IP)#interface interface-type mod_num/port_num Router(config-if)#ip address address subnet-mask Router(config-if)no shutdown 如，想为f0/1口配置IP地址：192.168.1.1/24。配置命令如下： Router(config)#int f0/1 Router(config)#ip address 192.168.1.1 255.255.255.0 Router(config)#no shut

2024版无线路由器的设置ppt课件

2024版无线路由器的设置ppt课件
路由器和终端设备均支持）。
2024/1/28
14
04
高级功能配置与优化 建议
2024/1/28
15
MAC地址过滤功能实现网络安全防护
MAC地址过滤原理
通过允许或拒绝指定MAC地址的设备接入网络，从而控制网络访问 权限，防止未经授权的设备连接。
配置步骤
进入路由器管理界面，找到MAC地址过滤选项，添加允许或拒绝的 MAC地址列表，并启用该功能。
2024/1/28
11
硬件连接：电源、网线等接口说明
01
02
03
04
电源接口
连接路由器电源适配器，为路 由器提供工作电源。
WAN口
连接外网网线，如宽带猫、光 猫等设备的LAN口。
LAN口
连接电脑、交换机等设备的网 线接口，用于局域网内部通信。
复位键
用于将路由器恢复到出厂设置。
2024/1/28
12
频繁掉线
可能与路由器过热、固件问题、电 源不稳定等因素有关。
20
针对性解决方案提供
无法连接网络
检查路由器状态指示灯是否正常。
重启路由器并检查网络设置。
2024/1/28
21
针对性解决方案提供
联系运营商排查服务中断问题。
信号弱或不稳定
调整路由器位置，避免遮挡和干扰。
2024/1/28
22
针对性解决方案提供
静态IP地址分配策略 为需要固定IP地址的设备（如服务器、打印机等）分配静 态IP，确保设备在网络中的稳定性。
17
访客网络设置提高临时访问便利性
访客网络功能
为临时访问用户提供独立 的网络接入点，保障主网 络安全。
2024/1/28
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
指定一条可以到达目标网络的路径
静态路由的例子
Stub Network
Network
172.16.1.0 SO A 172.16.2.2 172.16.2.1 BB
ip route 172.16.1.0 255.255.255.0 172.16.2.1 这是一条单方向的路径，必须配置一条相反的路径。
缺省路由
Network
Stub Network
172.16.1.0 SO A 172.16.2.2 172.16.2.1 BB
ip route 0.0.0.0 0.0.0.0 172.16.2.2 使用缺省路由后，Stub Network可以到达路由器A以外的网络。
练习题
1、请简述请简述静态路由的优缺点
路由器的作用
选择信息传送的线路 有的路由器仅支持单一协议，但大部分
路由器可以支持多种协议的传输，即多协议路由 器。由于每一种协议都有自己的规则，要在一个 路由器中完成多种协议的算法，势必会降低路由 器的性能。路由器的主要工作就是为经过路由器 的每个数据帧寻找一条最佳传输路径，并将该数 据有效地传送到目的站点。
“路由”：是指把数据从一个地方传送到另 一个地方的行为和动作，而路由器，正是执行这种行 为动作的机器。
为了完成“路由”的工作，在路由器中保存着 各种传输路径的相关数据－－路由表（Routing Table），供路由选择时使用。路由表中保存着子网 的标志信息、网上路由器的个数和下一个路由器的名 字等内容。
由管理员手工输入到路由器的路由称为静态路由。 静态路由适合于小型网络及网络拓朴结构相对稳定的场合。 优点：（1）静态路由不会占用路由器的CPU、RAM和线路带 宽 （2）静态路由一定程度上可以保证网络的安全 （3）静态路由配置简单，快捷，可减少故障的发生 缺点:静态路由最大的缺点是不能动态反映网络拓朴结构的 变化。当网络拓朴结构发生变化而需要改变路由时，管理员 就必须手工改变路由信息。
发送
传送
接收
路由器的作用
连通不同的网络
路由器使用专门的软件协议从逻辑上对整个网络 进行划分。例如，一台支持IP协议的路由器可以把网络 划分成多个子网段，只有指向特殊IP地址的网络流量才 可以通过路由器。对于每一个接收到的数据包，路由器 都会重新计算其校验值，并写入新的物理地址。因此， 使用路由器转发和过滤数据的速度往往要比只查看数据 包物理地址的交换机慢。但是，对于那些结构复杂的网 络，使用路由器可以提高网络的整体效率。路由器的另 外一个明显优势就是可以自动过滤网络广播。
动态路由
根据网络结构或流量的 变化，路由协议会自动 调整路由信息以实现路 由
静态路由
Stub Network
Network
172.16.1.0 SO A 172.16.2.2 172.16.2.1 BB
无开销，配置简单，需人工维护，适合简单拓扑 结构的网络。
静态路由的配置
Router(config)# ip route network mask Next-hop-address | interface [distance]
路由器的路由表
静态路由表：由系统管理员事先设置好固定的路径 表 称之为静态（static）路由表。
动态路由表：动态（Dynamic）路由表是路由器根据 网络系统的运行情况而自动调整的路由表。 路由器根据路由选择协议（Routing Protocol。
2、请简述缺省路由
缺省路由也是一种静态路由。简单地说，缺省路由就是在没有 找到任何匹配的路由项情况下，才使用的路由。 缺省路由在网络中是非常有用的。在一个包含上百个路由器的 典型网络中，运行动态路由选择协议可能会耗费较大量的带宽 资源，使用缺省路由就可节约因路由选择所占用的时间与包转 发所占用的带宽资源，这样就能在一定程度上满足大量用户同 时进行通信的需求。
路由器的路由表
路由表内容示例
目的地址
0.0.0.0 100.0.0.0 200.0.0.0
掩码
0.0.0.0 255.255.255.0 255.255.255.0
下一跳地址
10.0.0.1 20.0.0.1
30.0.0.1
STATIC VS. DYNAMIC ROUTES
静态路由
由网络管理员在路由器 上手工添加路由信息以 实现路由目的
（4）路由器5同样取出目的地址，发现 12.0.0.5就在该路由器所连接的网段上，于是将 该数据包直接交给工作站B。
（5）工作站B收到工作站A的数据包，一次通信 过程宣告结束。
路由器工作流程
工作过程
路由器
IP
拆包
ETH PPP
以太网口 串口
路由选择 协议转换
协议封装
路由器
IP
PPP
串口
ETH
以太网口
路由器的路由表

选择最佳路径的策略即路由算法是路由器
的关键所在。为了完成这项工作，在路由器中保
存着各种传输路径的相关数据－－路由表
（Routing Table），供路由选择时使用。路由 表中保存着子网的标志信息、网上路由器的个数
和下一个路由器的名字等内容。路由表可以是由 系统管理员固定设置好的。
路由器的路由表
走进网络世界之路由器
电网运行部
路由器的概念及基本构成
路由器（router） 定义：为信息流或数据分组选择路由的设备。
路由器（Router）是连接因特网中各局域网、广域网的设备，它会根据 通讯信道的情况自动选择和设定路由，以最佳路径，按前后顺序发送信 号的设备。 路由器是互联网络的枢纽、“交通警察”。 路由和交换之间的主要区别就是交换发生在OSI参考模型第二层（数据 链路层），而路由发生在第三层，即网络层。这一区别决定了路由和交 换在移动信息的过程中需使用不同的控制信息，所以两者实现各自功能 的方式是不同的。
路由器的工作过程
（1）工作站A将工作站B的地址12.0.0.5连同数 据信息以数据包的形式发送给路由器1。
（2）路由器1收到工作站A的数据包后，先从报 头中取出地址12.0.0.5，并根据路径表计算出发 往工作站B的最佳路径：R1->R2->R5->B；并将数 据包发往路由器2。
（3）路由器2重复路由器1的工作，并将数据包 转发给路由器5。
