•LED路灯规格参数灯具技术指标:单个光源技术指标：说明：（E，e）=当灯杆为表中的高度时（机动车道平均照度，人行道平均照度）(L×D×d)= 当灯杆为表中的高度时 (灯杆间距×机动车道路面宽度×人行道路面宽度)(单位米)LED路灯灯具技术要求:（1）LED路灯采用优质铝合金材料制成，灯体表面做喷塑处理，表面应能承受机械压力和盐雾、汽车废气、及清洗剂的腐蚀等。
（2）LED路灯外壳防护等级：IP65以上。
（3）良好的蝠翼配光设计，反光系统采用立体光源或透镜导光设计，透镜须采用非成像二次光学透镜以便保证路面亮度和均匀度，加大辐射范围。
（4）LED灯具必须通过广东省LED路灯产品评价标杆体系检测机构的检验并提供检验报告（LED灯具须为投标人本次投标采用LED 产品所属生产厂家的产品）（5）LED路灯的使用环境温度应能满足-20℃～+50℃，适合广东地区使用。
同时应满足具体使用地的环境温度、湿度和腐蚀性等其它特殊要求。
（6）LED灯具的功率因数：≥0.95，灯具驱动电源效率≥90%。
（7）LED路灯工作交流电压范围：85V～265V(在此电压范围内LED灯具仍能正常工作)（8）LED路灯具有浪涌抑制性能（抗雷击），输入端过电压保护，当电压恢复正常时能恢复工作。
（9）LED路灯灯具必须具备下半夜自动调节灯具功率的功能。
（10）灯具需具备仰角角度调节功能，以保证路面达到最大面积的照度效果。
4.LED光源技术要求（1）LED光源晶片要求选用国际知名品牌，（美国科瑞 CREE、普瑞 BRIDGELUX、德国欧司朗Osram和荷兰飞利浦Philips）并且采用低热阻、散热良好、低应力的封装技术。
（2）采用高发光效率LED晶片， LED晶片的发光效率110Lm/w以上，无重影、低光衰。
提供生产厂家原产地证明书复印件，附在投标文件中；如有原件，则一并提供。
（3）LED光源色温4000±50K。
LED路灯规格参数汇总和照度计算一、LED路灯规格参数汇总：1.功率：LED路灯的功率通常以瓦特（W）为单位表示，一般有30W、50W、100W、150W、200W等多种规格可选。
3. 光效：光效是指LED路灯的光通量与功率的比值，以流明/瓦特（lm/W）为单位表示。
光效越高，说明灯具发光效果越好，能够更有效地利用能源。
常见的LED路灯光效为100lm/W、120lm/W、150lm/W等。
4.色温：色温是指光源的颜色偏暖或偏冷的程度，以开尔文（K）为单位表示。
一般LED路灯良好的色温范围为3000K-6500K，其中3000K为暖白色，4000K为自然白色，5000K-6500K为冷白色。
5.色坐标：色坐标是描述颜色在CIE色度图中位置的数值，用于表示光的色彩。
常见的色坐标有x、y、u'、v'等。
6.显色指数：显色指数是描述光源对物体真实颜色还原能力的指标，以Ra为单位表示，数值越高，表示光源还原颜色的能力越好。
一般LED 路灯的显色指数在70以上，有些高品质的LED路灯可以达到80以上。
7.光分布曲线：LED路灯的光分布曲线用于描述光的亮度在空间中的分布情况，常见的分布曲线有对称型、非对称型、双向对称型等，用以适应不同的照明要求。
二、LED路灯照度计算：照度是用来衡量光照强度的物理量，以勒克斯（lux）为单位表示。
LED路灯的照度计算可以根据照明的需求和环境条件进行。
一般而言，LED路灯在城市道路上的照度要求为10-20lux，城市主干道和高速公路的照度要求为15-40lux，而特殊场所如广场、体育场等的照度要求则更高，通常为100-500lux。
常见的照度计算公式为：E = Φ / A，其中E为照度（lux），Φ为灯具光通量（lm），A为受照面积（平方米）。
为了更准确地计算照度，需要考虑灯具的光分布曲线、灯具的安装位置和角度，以及环境中的遮挡物等因素。
以上是LED路灯规格参数的汇总和照度计算的相关内容，LED路灯的选择和设计需根据实际需求和环境条件进行合理的选择。

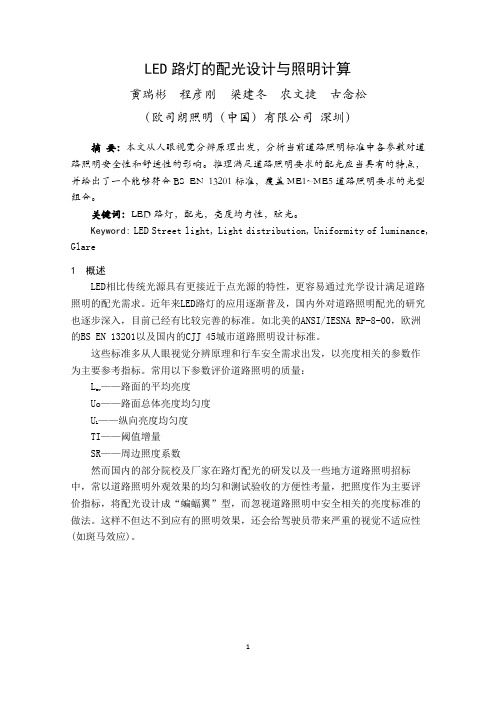

LED路灯的配光设计与照明计算黄瑞彬程彦刚梁建冬农文捷古念松（欧司朗照明（中国）有限公司深圳）摘要：本文从人眼视觉分辨原理出发，分析当前道路照明标准中各参数对道路照明安全性和舒适性的影响。
推理满足道路照明要求的配光应当具有的特点，并给出了一个能够符合BS EN 13201标准，覆盖ME1~ME5道路照明要求的光型组合。
关键词：LED路灯，配光，亮度均匀性，眩光。
Keyword:LED Street light, Light distribution, Uniformity of luminance, Glare1 概述LED相比传统光源具有更接近于点光源的特性，更容易通过光学设计满足道路照明的配光需求。
近年来LED路灯的应用逐渐普及，国内外对道路照明配光的研究也逐步深入，目前已经有比较完善的标准。
如北美的ANSI/IESNA RP-8-00，欧洲的BS EN 13201以及国内的CJJ 45城市道路照明设计标准。
这些标准多从人眼视觉分辨原理和行车安全需求出发，以亮度相关的参数作为主要参考指标。
常用以下参数评价道路照明的质量：L——路面的平均亮度avUo——路面总体亮度均匀度——纵向亮度均匀度ULTI——阈值增量SR——周边照度系数然而国内的部分院校及厂家在路灯配光的研发以及一些地方道路照明招标中，常以道路照明外观效果的均匀和测试验收的方便性考量，把照度作为主要评价指标，将配光设计成“蝙蝠翼”型，而忽视道路照明中安全相关的亮度标准的做法。
这样不但达不到应有的照明效果，还会给驾驶员带来严重的视觉不适应性(如斑马效应)。
Fig.1“蝙蝠翼”型配光 Fig.2斑马效应 本文从人眼视觉分辨原理出发，分析行车安全性和舒适性对道路照明参数和路灯配光的要求，并给出了一个能够符合欧标BS EN 13201标准，覆盖ME1~ME5道路照明要求的光型组合案例。
2 理论分析城市道路照明的主要目的是在夜间为机动车驾驶员创造良好的视觉环境, 达到减少交通事故, 提高安全和舒适性的目的。
•LED路灯规格参数灯具技术指标:学习资料整理单个光源技术指标：说明：（E，e）=当灯杆为表中的高度时（机动车道平均照度，人行道平均照度）(L×D×d)= 当灯杆为表中的高度时 (灯杆间距×机动车道路面宽度×人行道路面宽度)(单位米)LED路灯灯具技术要求:学习资料整理（1）LED路灯采用优质铝合金材料制成，灯体表面做喷塑处理，表面应能承受机械压力和盐雾、汽车废气、及清洗剂的腐蚀等。
（2）LED路灯外壳防护等级：IP65以上。
（3）良好的蝠翼配光设计，反光系统采用立体光源或透镜导光设计，透镜须采用非成像二次光学透镜以便保证路面亮度和均匀度，加大辐射范围。
（4）LED灯具必须通过广东省LED路灯产品评价标杆体系检测机构的检验并提供检验报告（LED灯具须为投标人本次投标采用LED 产品所属生产厂家的产品）（5）LED路灯的使用环境温度应能满足-20℃～+50℃，适合广东地区使用。
同时应满足具体使用地的环境温度、湿度和腐蚀性等其它特殊要求。
（6）LED灯具的功率因数：≥0.95，灯具驱动电源效率≥90%。
（7）LED路灯工作交流电压范围：85V～265V(在此电压范围内LED灯具仍能正常工作)（8）LED路灯具有浪涌抑制性能（抗雷击），输入端过电压保护，当电压恢复正常时能恢复工作。
（9）LED路灯灯具必须具备下半夜自动调节灯具功率的功能。
（10）灯具需具备仰角角度调节功能，以保证路面达到最大面积的照度效果。
4.LED光源技术要求（1）LED光源晶片要求选用国际知名品牌，（美国科瑞 CREE、普瑞 BRIDGELUX、德国欧司朗Osram和荷兰飞利浦Philips）并且采用低热阻、散热良好、低应力的封装技术。
学习资料整理（2）采用高发光效率LED晶片， LED晶片的发光效率110Lm/w以上，无重影、低光衰。
提供生产厂家原产地证明书复印件，附在投标文件中；如有原件，则一并提供。
LED路灯规格参数灯具技术指标:单个光源技术指标：说明：（E.e）=当灯杆为表中的高度时（机动车道平均照度.人行道平均照度）(L×D×d)= 当灯杆为表中的高度时 (灯杆间距×机动车道路面宽度×人行道路面宽度)(单位米)LED路灯灯具技术要求:（1）LED路灯采用优质铝合金材料制成.灯体表面做喷塑处理.表面应能承受机械压力和盐雾、汽车废气、及清洗剂的腐蚀等。
（2）LED路灯外壳防护等级：IP65以上。
（3）良好的蝠翼配光设计.反光系统采用立体光源或透镜导光设计.透镜须采用非成像二次光学透镜以便保证路面亮度和均匀度.加大辐射范围。
（4）LED灯具必须通过广东省LED路灯产品评价标杆体系检测机构的检验并提供检验报告（LED灯具须为投标人本次投标采用LED 产品所属生产厂家的产品）（5）LED路灯的使用环境温度应能满足-20℃～+50℃.适合广东地区使用。
同时应满足具体使用地的环境温度、湿度和腐蚀性等其它特殊要求。
（6）LED灯具的功率因数：≥0.95.灯具驱动电源效率≥90%。
（7）LED路灯工作交流电压范围：85V～265V(在此电压范围内LED灯具仍能正常工作)（8）LED路灯具有浪涌抑制性能（抗雷击）.输入端过电压保护.当电压恢复正常时能恢复工作。
（9）LED路灯灯具必须具备下半夜自动调节灯具功率的功能。
（10）灯具需具备仰角角度调节功能.以保证路面达到最大面积的照度效果。
4.LED光源技术要求（1）LED光源晶片要求选用国际知名品牌.（美国科瑞 CREE、普瑞 BRIDGELUX、德国欧司朗Osram和荷兰飞利浦Philips）并且采用低热阻、散热良好、低应力的封装技术。
（2）采用高发光效率LED晶片. LED晶片的发光效率110Lm/w以上.无重影、低光衰。
提供生产厂家原产地证明书复印件.附在投标文件中；如有原件.则一并提供。
（3）LED光源色温4000±50K。
LED路灯的配光设计与照明计算黄瑞彬程彦刚梁建冬农文捷古念松（欧司朗照明（中国）有限公司深圳）摘要：本文从人眼视觉分辨原理出发，分析当前道路照明标准中各参数对道路照明安全性和舒适性的影响。
推理满足道路照明要求的配光应当具有的特点，并给出了一个能够符合BS EN 13201标准，覆盖ME1~ME5道路照明要求的光型组合。
关键词：LED路灯，配光，亮度均匀性，眩光。
Keyword:LED Street light, Light distribution, Uniformity of luminance, Glare1 概述LED相比传统光源具有更接近于点光源的特性，更容易通过光学设计满足道路照明的配光需求。
近年来LED路灯的应用逐渐普及，国内外对道路照明配光的研究也逐步深入，目前已经有比较完善的标准。
如北美的ANSI/IESNA RP-8-00，欧洲的BS EN 13201以及国内的CJJ 45城市道路照明设计标准。
这些标准多从人眼视觉分辨原理和行车安全需求出发，以亮度相关的参数作为主要参考指标。
常用以下参数评价道路照明的质量：L——路面的平均亮度avUo——路面总体亮度均匀度——纵向亮度均匀度ULTI——阈值增量SR——周边照度系数然而国内的部分院校及厂家在路灯配光的研发以及一些地方道路照明招标中，常以道路照明外观效果的均匀和测试验收的方便性考量，把照度作为主要评价指标，将配光设计成“蝙蝠翼”型，而忽视道路照明中安全相关的亮度标准的做法。
这样不但达不到应有的照明效果，还会给驾驶员带来严重的视觉不适应性(如斑马效应)。
Fig.1“蝙蝠翼”型配光 Fig.2斑马效应 本文从人眼视觉分辨原理出发，分析行车安全性和舒适性对道路照明参数和路灯配光的要求，并给出了一个能够符合欧标BS EN 13201标准，覆盖ME1~ME5道路照明要求的光型组合案例。
2 理论分析城市道路照明的主要目的是在夜间为机动车驾驶员创造良好的视觉环境, 达到减少交通事故, 提高安全和舒适性的目的。
接下来我们从人眼的视觉分辨原理来分析合理的道路照明应该满足哪些要求。
2.1 视觉分辨对路面亮度和均匀度的要求人眼分辨物体需要有一定的亮度或颜色差异。
如下图，相同灰度的三角形在左侧的背景下容易分辨而在右侧的背景下则难以分辨。
人眼对亮度和颜色差异的分辨有一个最小的阈值。
在夜间行驶中，人眼处于暗视觉（也有观点认为是中间视觉）状态，分辨物体主要靠视网膜中的视杆细胞起作用，对亮度的分辨较敏感。
因此道路照明中主要考虑亮度的差异对人眼分辨的影响。
Fig.3 对比度示意图 Fig.4 行车注视区域行车中驾驶员人眼睛注视区域位于道路前方60m ～160m 的路面，路灯照明产生的反射光形成一个亮的背景，道路中的障碍物则显示为暗影。
障碍物与背景亮度差，与人眼分辨阈值之比，定义为能见度：min L △o b L L VL -=式中： VL——能见度；——背景亮度；Lb——障碍物亮度；Lo——亮度差辨别阈值。
ΔLmin从公式（1）可以看出，路面的亮度水平影响着驾驶员观察障碍物的能见度，影响着视觉的可靠性。
路面要有足够的亮度才能凸显出障碍物，使驾驶员觉察。
国际照明委员会CIE采用显示能力RP (即看到路面上设定障碍物的概率) 来研究）与均匀度（Uo）对视觉功能的影响，实验结果如下图：路面平均亮度（LavFig.5 CIE 显示能力曲线实验结果表明，显示能力RP随着亮度而提高，但非线性关系。
亮度对显示能力的贡献在0.5～2cd/㎡区间较显著，亮度超过2cd/㎡，则较平缓。
考虑节能，现有标准对路面亮度的推荐值在0.5～2cd/㎡之间。
从实验结果我们还可以看到，路面亮度均匀性对RP值也有显著影响。
可以解释为，驾驶员是通过视野中亮度的变化来察觉障碍物的。
如果路面背景亮度本身是变化的，则会混淆障碍物造成的亮度变化，使人眼的疲劳。
因此，道路照明的亮度均匀性也是重要评价指标。
现有标准的推荐值在0.4～0.7之间，车道纵向均匀度的要求高于整体均匀度。
2.2 视觉分辨对眩光控制的要求路灯在提供照明的同时，灯具在视网膜产生的眩光对人眼辨识有负面影响。
为抵消等效光幕亮度对视觉的影响，恢复物体与环境在人眼中的对比度，就要提高路面亮度,这种亮度增量就叫阈值增量TI。
Fig.6 眩光对人眼的影响 Fig.7 光幕眩光效果图对于道路照明中，路面亮度在0.05cd/㎡～5cd/㎡，阈值增量可用下式计算：8.028.06565av eye av v L E KL L TI θ== 式中：L v ——等效光幕亮度（观察者以与水平线成1°夹角，注视道路正前方90 m 路面上的亮度）；L av ——路面平均亮度；E eye ——眩光源在垂直于观察者眼睛视线上所产生的照度；θ——视线和从眩光源来的光线入射方向之间的角度；K ——比例常数, 当θ以度为单位时K = 10。
2.3 视觉分辨对环境比的要求在道路照明设计中，为了防止车道很亮，但人行道很暗，不利于司机观察路边的环境，有潜在的危险（比方突然有人从侧面冲出来）。
需要有一定的环境比（SR ）。
即车行道外侧5米宽的带状区域内的平均水平照度，与相邻的5米宽车行道上平均水平照度之比。
SR = Eav-B / Eav-AFig.8 周边照度计算区域3 LED 路灯的配光设计通过理论分析，可以看出人眼的视觉分辨对道路照明的亮度、均匀性、眩光、环境比均有一定的要求。
要实现安全舒适的道路照明，首先要有一个良好的配光设计。
此外，不同的路面材质、路宽、灯具安装条件以及节能因素，在LED 路灯的配光设计中均需要充分考虑。
3.1 LED路灯配光设计的标准要求现有的标准如北美的ANSI/IESNA RP-8-00，欧洲的BS EN 13201-2以及国内的CJJ 45 城市道路照明设计标准，对道路照明的光型给出了比较具体的规范。
Fig.9 美标ANSI/IESNA RP-8-00 TypeI～TypeIV光型示意图Fig.10 欧标的BS EN 13201-2 对ME1～ME6光型的要求Fig.11 国内的CJJ 45对机动车道路照明的要求3.2 LED路灯配光设计的亮度计算从人眼视觉分辨原理和现有标准对道路照明的性能要求看，主要体现在亮度上。
因此LED路灯的配光设计，首先要分析路面亮度的计算。
路面某一点的亮度与光源、道路材质、观察者都有关系，如下图所示：Fig.12 路面亮度的计算道路照明中人眼注视区域为行车前方60~160m，亮度的计算需要考虑多个路灯配光的叠加影响，计算较为复杂，而照度的计算则要简易得多。
为简化计算，CIE144-2001公布了一系列路面材质的简化亮度计算表，又称R-table。
表格中的值表示各方位角处的路面亮度与照度之间的关系。
Fig.13 CIE144-2001 R3（沥青）路面简化亮度系数表Fig.14 CIE144-2001 C1（水泥）路面简化亮度系数表从R-table中可以看出，小角度照射路面的光线的亮化系数要远远大于垂直照射路面的亮化系数。
小角度斜射路光线对路面亮度的贡献高于大角度入射光线。
路面的材质对亮化系数也有较大的影响，水泥路面亮化系数高于柏油路面，且不同入射角的亮化系数贡献的差异较柏油路面小。
这样，通过路面材质的R-table，以及路灯的安装排布，在计算机中便可以通过照度的计算和叠加来求解路面的亮度分布。
反过来也可以根据路面亮度均匀的假设来逆向求解最优化的LED路灯配光曲线，但推导求解的过程会比较复杂，且对于多车道道路计算仅能得到近似解。
3.3 LED路灯配光的设计要点LED路灯的配光设计通常会分车道方向和垂直于车道方向来考虑。
具体可以使用透镜、反射器、LED空间排列等光学方案来实现。
下图是OSRAM HPML系列路灯的配光设计，沿车道方向为对称式配光，垂直车道方向做偏光设计。
Fig.15 OSRAM HPML系列路灯的配光设计从3.2中对路面亮度的计算可以得出，LED路灯配光的设计在车道方向要有较大的扩展角以获取高的亮化系数，实现配光设计上的节能。
同时考虑到灯具眩光的影响，LED路灯的配光宜设计成截光型，截光要求可以参照下表。
Fig.16 路灯的截光要求Fig.17 路灯纵向配光设计而垂直于道路方向的配光设计，则需要考虑到灯具的安装方式和道路的宽度。
目前的路灯绝大部分是安装于道路两侧。
从路面亮度的计算可以看出，远离灯具的车道γ角会大于靠近灯具的车道，而β角则与观察者位置有关，不同车道无显著区别。
从R-table的数值可以看出，在β角较小时，沥青路面的亮化系数随着γ角变化不大，而水泥路面则衰减较快。
同时考虑到等光强下路面照度与γ角的关系与余弦的三次方呈反比。
为了补偿远侧车道的亮化系数，LED路灯的配光在垂直于车道方向需要做非对称的偏光设计，加强远侧的光强，降低近侧光强。
对于柏油路面，垂直车道方向的偏光补偿程度要小于水泥路面，且偏光补偿的程度与车道宽度有关，车道越宽，垂直方向的偏光补偿越大。
Fig.18 路灯横向配光设计4 场景仿真与分析下图是OSRAM针对欧洲的BS EN 13201-2标准中常用的ME1~ME5道路照明要求，根据前面分析的方法设计的HPMSL系列路灯及配光。
Fig.19 OSRAM HPML 系列路灯为了涵盖不同的道路况及安装条件，设计了窄、宽两种配光组合。
ME3~ME5配光曲线ME1~ME2配光曲线Fig.20 OSRAM HPML系列路灯配光曲线我们将这两种配光应用在ME1～ME5的各种路况，针对不同的车道数，灯杆高度，距高比，安装方式，灯具仰角，臂长做了照明仿真，限于篇幅，这里只列举了每种路况在安装悬臂长1.5m，仰角15°情况下的仿真结果，归纳如下：Fig.21 OSRAM HPML 系列路灯照明仿真结果从模拟结果可以看出，使用设计的两种配光能够在不同的安装条件下，满足BS EN 13201-2 中对ME1～ME5对Lav，Uo，U，TI，SR的照明参数要求，具有良L好的兼容性。
Fig.22 OSRAM HPML系列路灯实际安装效果5 结论通过分析可以看出LED路灯的配光设计需要从人眼视觉和行车安全角度，综合考虑亮度、均匀度、眩光、环境比等参数，在满足安全舒适照明的前提下做到尽可能的节能。
早期的“蝙蝠翼”型矩形配光是不可取的。
行车方向接近于三角形（扇形）截面，垂直于道路方向做偏光设计的路灯是未来的趋势。
同时要充分考虑到产品的通用性，针对不同路宽的道路以尽可能少的配光覆盖。
本文主要从人眼视觉分辨原理出发，结合当前常用的道路照明标准，旨在分析道路照明对LED路灯配光的要求。
并给出一个产品案例。
具体的设计仍是一个相当复杂的过程，理想的配光及光学器件的设计仍需要行业内对道路照明做更深入的研究。
