4102A接地电阻测试仪使用

4102A/4105A接地电阻测试仪使用说明书目录1安全事项------------------------------------------1 2特点----------------------------------------------2 3规格----------------------------------------------2 4部件名称------------------------------------------4 5准备测量------------------------------------------5 6测量方法------------------------------------------5 7更换电池------------------------------------------8 8机壳与背带----------------------------------------91．安全事项本仪器符合以下的标准●IEC61010-1CATⅢ-300V.二级●IEC61O10-2-31●IEC61557-1，5●IEC60529(IP54)●JIS C1304-95为正确使用本测试仪及避免触电的危险,使用前请务必详读本说明书。

在说明书中,遇到特别需要注意事项均以表示,请仔细阅读之：危险是标示有可能造成触电事故的注意事项,注意是标示可能起仪器损坏或测量误差的注意事项。

为确保安全,以下的注意事项请务必遵守：(1)测试前请先确认量程选择开关已设定在适当的档位。

(2)测试导线的连接插头已紧密地插入端子内。

（3)主机于潮湿状态下．请勿作接线动作。

(4)在各档位中，请勿加载超于该量程额定值的电量。

(5)请勿在线接于被测物上时切换量程选择开关。

(6)测试端子间请勿加载超过200安培的交流或直流电压。

(7)请勿在易燃性场所测试，火花可能会引起爆炸。

(8)本测试器在使用中，出现仪器破损或测试线发生龟裂而造成金属外露等异常情况时停止使用。

接地电阻测试仪操作规程一、引言接地电阻测试仪是一种用于测量接地系统（包括建筑物、设备等）的接地电阻值的仪器。

准确测量接地电阻对于保证接地系统的可靠性和安全性非常重要。

为了正确、安全地使用接地电阻测试仪，特制定以下操作规程。

二、操作准备1. 检查接地电阻测试仪的外观，确保仪器没有损坏。

2. 准备好测试的接地系统，包括接地装置和接地电极。

3. 检查测试环境，确保周围没有危险物品或存在其他安全隐患。

4. 检查仪器的电源，确保仪器可以正常使用。

三、操作步骤1. 将接地电阻测试仪放置在平稳的工作台上，并连接电源。

2. 打开仪器的电源开关，待仪器启动完成后，选择合适的测试参数（如测试范围、测试模式等）。

3. 将测试引线连接到仪器的测试端口上，确保引线连接牢固。

4. 将另一端的测试引线连接到接地电极上，确保接地电极与接地装置牢固连接。

5. 按下仪器上的测试按钮，仪器会开始对接地系统进行测试，并显示测试结果。

6. 等待测试结果稳定后，记录下测试结果，并根据需要进行其他测试（如多点测试）。

7. 测试完成后，断开测试引线和接地电极的连接，并将接地电阻测试仪的电源关闭。

8. 拆除测试装置，并进行必要的清理和维护。

四、注意事项1. 在操作接地电阻测试仪之前，务必熟悉仪器的使用说明书，了解仪器的工作原理和注意事项。

2. 在测试接地系统之前，应对测试环境进行检查，确保周围没有危险物品或存在其他安全隐患。

3. 在连接测试引线和接地电极时，应确保连接牢固，以免影响测试结果的准确性。

4. 在进行测试时，应留意仪器的显示结果，及时记录测试结果，并根据需要进行其他测试。

5. 在测试完成后，应及时断开测试引线和接地电极的连接，并将接地电阻测试仪的电源关闭，以免造成意外伤害或损坏仪器。

6. 始终遵守相关电气安全操作规程和工作场所的安全规定，保证自己和他人的安全。

五、总结接地电阻测试仪的正确使用对于保证接地系统的可靠性和安全性至关重要。

按照以上操作规程进行接地电阻测试，能够确保测试的准确性和安全性，提高工作效率和工作质量。

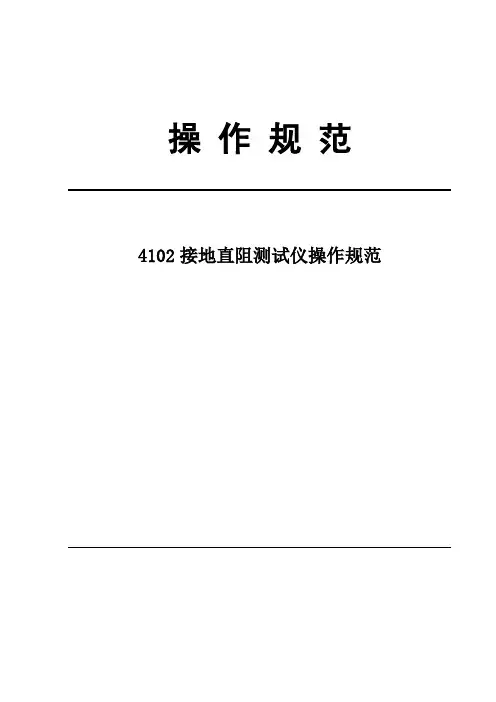

操作规范4102接地直阻测试仪操作规范
4102接地电阻测试仪操作规范
操作步骤：
1、按下<OFF BATT.CHECK> 按钮检查仪器电池电量是否充足。

如果指针偏过BATT.GOOD
标志的右方则说明电池电量可以满足测试要求。

2、按照附图的接线方式将测试仪和被试体连接好。

3、注意E点到P点的距离和P点到C点的距离均为5~10米。

4、按下<MEAS.>按钮。

5、根据被试体的大概电阻值选择相应的量程按钮（有×1Ω、×10Ω、×100Ω三个量
程），按下量程按钮测试开始。

6、根据选择好的量程和指针偏转到的刻度值读数，记录数据。

7、试验完毕后拆除试验接线。

8、操作完毕。

注意事项：
1、注意试验前检查表计、接线，确认无误后方可进行试验。

2、注意不要在雨后测试接地电阻。

3、可以通过插入土壤的接地极的深度进行灵敏度调节。

4、测量时，被测的接地装置应与避雷线断开。

5、测三到四次求平均值。

附图：
接地电阻测试仪。

接地电阻测试仪使用方法及注意事项接地电阻测试仪使用方法1、将接地电阻测试仪放置水平位置，检查检流计的指针是否在中心线上，否则应用零位调整器将其调整于中心线上。

大电流发生器为低电压、大电流干式变压器。

适用于频率50HZ开关，电流互感器或其他电器设备的升流及负载试验。

2、将“倍率标度”置于最大倍数，慢慢转动发电机的摇把，同时转动“测量标度盘”使检流计的指针指于中心线上。

3、当检流计的指针接近平衡时，加快发电机摇把的转速，使其达到每分钟120转以上，同时调整“测量标度盘”，使指针指于中心线上。

4、如“测量标度盘”的读数小于1时，应将倍率置于较小的倍数，在重新调整“测量标度盘”以得到正确的读数。

5、在填写此项记录时，应附以电阻测试点的平面图，并应对测试点进行顺序编号。

接地电阻测试仪注意事项1、接地线路要与被保护设备断开，以保证测量结果的准确性。

2、下雨后和土壤吸收水分太多的时候，以及气候、温度、压力等急剧变化时不能测量。

3、被测地极附近不能有杂散电流和已极化的土壤。

4、探测针应远离地下水管、电缆、铁路等较大金属体，其中电流极应远离10m以上，电压极应远离50m以上，如上述金属体与接地网没有连接时，可缩短距离1/2~1/3。

5、注意电流极插入土壤的位置，应使接地棒处于零电位的状态。

6、连接线应使用绝缘良好的导线，以免有漏电现象。

7、测试现场不能有电解物质和腐烂尸体，以免造成错觉。

8、测试宜选择土壤电阻率大的时候进行，如初冬或夏季干燥季节时进行。

9、随时检查仪表的准确性，（每年送计量单位检测认定一次）。

10、接地电阻测试仪在使用、搬运、存放时应避免强烈震动。

接地电阻测试仪操作规程接地电阻测试仪是一种用于测量接地装置接地电阻的仪器。

接地电阻测试仪操作规程如下：一、安全操作1.使用前，请检查接地电阻测试仪的外观和内部连接线路是否正常。

2.请将接地电阻测试仪安装在干燥、通风良好的环境下。

3.再使用接地电阻测试仪之前，请先检查接地线是否接好。

4.如果发现接地线有损坏或破裂，请立即更换。

5.在操作过程中，请勿将电阻计扔或碰撞。

6.在操作时，请勿在设备上涂布有腐蚀剂或化学药品，以免引起安全事故。

二、使用操作1.连接电缆和接地电极：在使用前，将测试仪与外部设备连接，确保连接好线材和接地电极。

2.选择工作模式：在选择模式后，打开电源，等待几秒钟，电阻计杆上的指示灯会亮起。

3.测量接地电阻：将测试仪的两个静电杆（红色和黑色）插入地面，并按下测试仪的测量按钮。

4.读取测试结果：在测量完成后，仪器上的LED屏幕会显示相应的接地电阻值。

5.保存测试数据：将测试数据记录在相应的文档中，并保持仔细。

三、维护操作1.及时清理：在使用之后，请注意清洁接地电阻测试仪的外观，并将其放置在轻松的环境下。

2.定期校验：请定期将接地电阻测试仪送到专业机构进行校验和维修，以保证设备的正常工作。

3.防止损坏：在操作和存储设备时，请不要将设备放在受潮和高温的环境中，以免影响设备寿命。

四、使用注意事项1.在使用过程中，请避免使用接地电阻测试仪与太阳直接接触或在潮湿、尘土等环境中工作，以免影响测量精度和准确性。

2.在使用过程中，如发现任何故障或质量问题，请及时向相关方面反映，以便提供更好的服务和保障。

3.在使用过程中，请注意防止人身伤害，例如请勿将接地线对着人身和裸体孔。

总之，对于接地电阻测试仪这类电器设备，在操作和使用过程中，一定要遵守严格的规范和操作方法，以确保设备的安全和正常工作，同时为使用者提供更好的服务和体验。

检测设备操作规程本所对外开展检测活动的检测设备操作规程严格按照生产厂商提供的使用说明和方法进行操作，保证检测数据的准确、公正。

一、4102A接地电阻测量仪使用方法1.1接地电阻测量1.1.1检查电池电压：打开仪器开关，如果屏幕显示清晰，并且无电池低电压指示标志，表明电池电压足够，否则需更换电池。

1.1.2导线连接：将辅助地极（地桩）打入地下，辅助地极应与被测接地极（如避雷针）排成一直线（沿被测接地极的垂直方向），彼此间隔5～10米，将绿线接E端，黄线接P端，红线接C端，并保证测量导线与仪器和辅助地极接触良好，否则将影响读数精度。

1.1.3接地电压检查：将量程开关置于接地电压档（Earth Voltage）位置按下测量按键，此时屏幕显示为接地电压，如地电压大于10V时，便会造成接地电阻测量误差过大，此时应降低接地电压，使之小于10V，然后再进行接地电阻测量。

1.1.4接地电阻值测量：将量程开关置于合适位置（20，200，2000Ω档），按下测量按钮，此时屏幕显示值就是接地电阻值。

在测量过程中测量指示灯一直亮。

1.1.5测量完毕，将量程开关打到“OFF”位置。

1.2测量注意事项1.2.1辅助地极（地桩）要插在潮湿、导电良好的地上。

如果插于干燥、石质、沙质地带，应在地极周围浇足够水，便其导电良好。

1.2.2测量时如果屏幕显示“…”，表示测量接地电阻太大，应分析接线是否接触良好、地桩周围是否导电良好等，排除后再测。

1.2.3测量导线不能绞在一起，否则因感应电压会引起测量数据误差。

1.2.4仪器进行接地电阻测量时，接线柱E与C或E与P之间有最大50VAC电压，注意防止跨步电压出现。

a>.仪器显示不正常时，可检查电池方面是否有问题。

b>.接地电压测量时显示读数为“1”，表明加于仪器上的电压大于200V，此时应立即停止测量，否则会损坏仪器。

c>.要求测量顺序为：先选好量程开关，从小到大，再接好测量导线，最后按测量按钮进行测量；并注意按下测量按钮后，不能再转动量程选择开关。

4102AH型接地电阻测仪的使用4102型接地电阻测试仪的使用方法及故障分析摘要： 4102型接地电阻测试仪是一种测量接地电阻的专业仪器，是气象行业防雷装置安全检测的重要装备之一。

在现代防雷技术的不断发展下，经过了数十年的改进，4102型接地电阻测试仪在检测行业当中被广泛使用。

它通过接地电阻的测量可以直观地看出该测试点的接地电阻，结合此参数及现场的实际情况，制作出防雷装置检测报告，并作为防雷装置合格证合格核发的重要依据；有使用方便，读数精确，刻度清晰，可读范围广，低能量消耗，方便携带等的优点，在一般环境均能使用。

本文对4102型接地电阻测试仪的使用方法及注意事项进行了归纳、总结，并对某个检测项目出现的数据异常问题进行了综合分析，查找出故障的原因，排除故障。

关键词：4102型接地电阻测试仪；使用方法；故障分析与排除最初人们对接地电阻的测量是用伏安法，通过安培表、伏特计配合，在测定电阻时须先估计电流的大小，选出适当截面的绝缘导线，在预备试验时可利用可变电阻R调整电流，当正式测定时，则将可变电阻短路，由安培表和伏特计所得的数值可以算出接地电阻。

伏安法测量接地电阻有明显不足之处，首先是工作量大，试验时，接地棒距离地极为20～50 m 而辅助接地距离接地至少40～100 m。

另外受外界干扰影响极大，在强电压区域内有时可能无法测量。

从上世纪五六十年代苏联的E型摇表到七十年代国产接地电阻仪的问世，接地电阻测试仪的技术不断提高，但仍有精度不高的缺点。

八十年代以来接地电阻测试仪的投入使用给接地电阻测试带来了生机，它的稳定性相对摇表来说高很多。

而九十年代钳口式接地电阻测试仪的产生则打破了传统测试方法，是接地电阻仪的里程碑。

其使用极为方便，只要钳住接地线或接地棒就能测出其接地电阻。

它具有快速测试，操作简单等优点，但也存在精度不高的缺点，特别在＜0.7Ω以下，无法分辨；另外，单钳口式接地电阻仪主要用于检查在地面以上相连的多电极接地网络，通过环路地阻查询各点接地电阻，使用范围比较狭窄。

接地电阻测试仪使用方法及注意事项接地电阻测试仪是用来测量接地系统的电阻值的一种仪器，用于评定接地设施的可靠性和安全性。

正确使用接地电阻测试仪对于确保地线接地的效果和减小电流泄漏非常重要，下面将介绍接地电阻测试仪的使用方法及注意事项。

一、接地电阻测试仪的使用方法：1.准备工作：（1）检查仪器：先检查接地电阻测试仪的外观是否完好，测量笔是否正常，连接线是否良好，仪器灵敏度是否正常。

（2）接线准备：将仪器红黑测量笔与接线柱连接。

（3）接地电阻测试仪功能选择：根据实际需要选择要测量的电阻范围。

（4）电源准备：将接地电阻测试仪连接至电源，确保电源电压与仪器要求的电压一致。

2.开机检查：（1）启动仪器：将电源开关拨到ON位置。

（2）待仪器开机完毕后，仪器进行自检并显示实时电流泄漏值。

（3）检查显示：仪器显示是否正常，显示数值是否处于合理范围内。

3.拨动功能选择开关：（1）根据实际需要选择相应的接地电阻测量区间：比如10Ω，100Ω，1000Ω等。

（2）选择仪器的自动测量模式或者手动测量模式。

4.测量接地电阻：（1）将黑色测量笔连接至计量装置（如接地线或电缆端子），红色测量笔连接至地表或接地体。

（2）按下“测试”按钮，测量笔顶端的铁锥将自动输入电压，进行测量。

（3）仪器显示测试结果，可以通过记录仪器显示的电阻值来进行记忆。

5.校准：（1）每次使用接地电阻测试仪前都需要进行校准，保证仪器的测量结果准确可靠。

（2）根据仪器说明书中给出的操作步骤进行校准。

二、接地电阻测试仪的注意事项：1.测量前确保安全：（1）确认测量区域无高压存在。

如有高压设备，需关闭并确保降压完全。

（2）测量前将测量装置和周围设备的电源关闭，以免引起测量误差或电器设备损坏。

2.选择合适的测量手段：（1）选择零线电阻束（如较大接地电阻）时，应采用端子式接地电阻测量仪表。

（2）选择电缆电阻束（如较小接地电阻）时，应采用外置电流源接地电阻测量仪表。

3.正确接线：（1）测量用钢管接入终端应接地牢固，保证电阻稳定。

接地电阻测试仪的使用接地电阻测试仪是一种用于测量电气设备或系统接地电阻的仪器。

接地电阻是指电气设备或系统与地之间的电阻，它是确保电气设备和系统正常工作的重要参数之一、接地电阻测试仪的使用方法相对简单，但在操作过程中需要注意一些事项。

本文将介绍接地电阻测试仪的使用步骤和注意事项。

一、使用步骤1.准备工作首先要确定接地电阻测试仪的型号和功能，根据需要选择合适的测试范围和测试参数。

然后，将测试仪与电源连接，并检查测试仪的电源是否正常。

2.连接测量线3.测试接地电阻打开接地电阻测试仪的电源开关，并设置测试仪的测试参数和通道。

通常，接地电阻测试仪有两种测试方法：四线法和三线法。

四线法测试更精确，但需要使用四根测试线；三线法测试相对简单，但会受到线路电阻的影响。

4.读取测试结果5.分析和记录测试结果测试完成后，根据测试结果对设备或系统的接地电阻进行分析。

如果测试结果超过规定的标准范围，说明设备或系统的接地电阻存在问题，需要进行维修或改进。

二、注意事项1.注意安全在进行接地电阻测试时，必须注意安全，确保测试仪器与电源或接地线相连。

避免触摸带电部位，以免发生触电事故。

2.测试环境3.测试条件测试仪器的使用条件应符合要求，测试仪器在正常工作范围内工作，温度、湿度等条件符合常规要求。

4.测试频率5.测量精度总结：接地电阻测试仪是一种用于测量电气设备或系统接地电阻的仪器，其使用方法相对简单。

在使用过程中，需要注意安全、测试环境、测试条件、测试频率和测量精度等方面的问题。

只有合理正确地使用接地电阻测试仪，才能保证测试结果的准确性，并及时发现和处理设备或系统的接地问题。

接地电阻测试仪使用方法第一篇：接地电阻测试仪使用方法接地电阻测试仪是一种用来检测电气设备和线路接地电阻的工具。

以下是接地电阻测试仪的使用方法：一、接线1. 将测试仪与被测试设备或线路进行连接。

通常情况下，接地电阻测试仪有三个接线端：线性，电流和接地。

被测试设备或线路也应该有三个接头，分别是线性，电流和接地。

2. 将线性和电流接线端分别连接在测试仪的线性和电流接线端上，将接地电缆接线端连接在测试仪的接地接线端上。

将线性、电流和接地电缆接线头分别连接到被测设备或线路的线性、电流和接地接头上。

二、测试流程1. 打开测试仪，选择测试模式和测试范围。

2. 确保被测试设备或线路的电源已经关闭，并确保没有任何电气设备连接在该设备或线路上。

3. 按下测试按钮，测试仪将发出测试信号，并获得测试数据。

4. 当测试完成后，显示器将显示接地电阻的数值。

三、注意事项1. 在测试之前，应仔细检查接线，确保连接正确。

2. 测试时应注意安全。

测试前，请务必断开电源并从被测试设备或线路中移除其它电气设备。

3. 确保测试设备和测试仪的接地电缆都连接到了接地端子上，并且接地端子具有良好的接地性能。

4. 在湿度高、大气污染严重的环境下进行测试时，测试结果可能会出现错误，请进行适当的处理。

以上是接地电阻测试仪的使用方法，希望能对您有所帮助。

第二篇：接地电阻测试仪使用注意事项接地电阻测试仪是一种非常重要的电气设备，使用时需要注意以下事项：一、安全使用1. 在使用时，应遵守相关安全规定。

在使用前，应检查测试仪的电源、插头等电气连接部分，确保无毛刺、断裂之类的问题。

2. 在进行测试时，应先断开被测试设备或线路的电源，并且排除其它电气设备。

3. 避免接触高电压部位。

在进行测试时，应注意保持安全距离，避免电流向身体流动。

二、正确操作1. 在进行测试时，应先选择适当的测试模式和测试范围，以确保测试结果的准确性。

2. 被测试设备或线路的接地电缆需要连接到测试仪的接地端子上，而线性和电流接线端则分别连接在测试仪的线性和电流接线端上。

接地电阻测试仪使用说明
以下是接地电阻测试仪的使用说明：
1.准备工作
b.确保测试仪的电源和电池已经充足，并连接到电源插座。

c.对于便携式测试仪，确认测试仪的电池电量，如低于标准值，请及时更换电池。

2.连接测试仪
a.将测试仪的线缆连接到接地系统的测试点上。

b.确保线缆连接牢固，避免松脱。

c.测量前，请确保测试仪的开关处于关闭状态。

3.进行测试
a.将测试仪的轮盘或按钮旋转到正确的测量范围。

b.打开测试仪的电源开关，并确保测试仪正常启动。

c.等待数秒钟，直到测试仪显示稳定的数值。

d.记录测试仪显示的数值，并与接地系统标准值进行比较。

4.结果分析
a.如果测试仪显示的数值与接地系统标准值相匹配或接近，表示接地系统正常。

b.如果测试仪显示的数值与接地系统标准值相差较大，表示接地系统存在问题。

c.对于存在问题的接地系统，应及时找到问题并进行处理，以确保安全。

5.注意事项
a.在进行测试之前，应先通知相关人员，防止因测试而引起误操作。

b.避免测试时使用太长的线缆，以免影响测试结果。

c.在测试过程中，应保持测试仪和测试点之间的线路不受干扰。

d.遵循测试仪的操作手册，并避免过度使用或错误使用测试仪。

通过按照上述使用说明，用户可以正确使用接地电阻测试仪进行接地系统的测量和分析。

在测试过程中，一定要保持仪器和测试点之间的稳定连接，并注意测试结果的合理性。

如发现异常情况，请及时采取措施解决问题，确保接地系统的安全和可靠性。

( 操作规程 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改接地电阻测试仪操作规程(标准版)Safety operating procedures refer to documents describing all aspects of work steps and operating procedures that comply with production safety laws and regulations.接地电阻测试仪操作规程(标准版)一、使用方法：1.接通仪表电源，将电源开关由“关”置成“开”，预热5～10分钟；2.将仪器红色夹子夹在支架的电源线地线输入端，黑色夹子夹在外壳裸露部分；3.按下仪器的测试键，仪器所显示数值即为该支架接地电阻值；4.需做另一台样品试验时，按步骤2～3重复进行；二、注意事项：1．不要在放有易燃易爆品的地方使用仪表；2．打开电源前确保仪表已可靠接地；3．试验前应注意试品与测试夹必须接触良好，否则测量数据不准或测试仪表认定电流故障自动停止测试；4．证测试夹弹性良好，否则会引起测量误差；5．测试电流大于29A，测试仪认为电流故障，报警并自动停止测试；6．保证测试准确度，每次接地电阻测试时间应不小于3秒，待数据稳定后再读数；7．作前必须看懂使用说明书，有不明之处要咨询技术人员；8．表出现故障，请咨询技术人员，不得随意打开机箱；9．每次开机必须预热10分钟，否则不能保证其准确度。

云博创意设计MzYunBo Creative Design Co., Ltd.。

接地电阻测试仪的使用方法
接地电阻测试仪是一种用于测量接地系统的电阻值的仪器。

以下是一般的使用方法：
1. 准备工作：
- 确保测试仪电池电量充足，如果是外接电源供电的则确认电源连接正确；
- 仔细查看测试仪仪器是否完好，无损坏或松动部分；
- 准备测试线缆，并确保连接头端口干净、无腐蚀或松动。

2. 连接测试线缆：
- 将测试线缆的一端插入测试仪中的相应端口；
- 将测试线缆的另一端连接至需要测试的接地系统上。

3. 设置测试仪参数：
- 打开测试仪电源，进入测试仪设定菜单；
- 根据需要选择测试方式，如三线法或四线法，以及测试范围等；
- 根据测试仪的菜单指引，设置测试仪器参数，例如测量范围、测试电流等。

4. 进行测试：
- 将测试线缆的接地端插入接地系统或地面中；
- 启动测试仪进行测试，并等待测试结果显示稳定；
- 记录测试结果。

5. 结束测试：
- 关闭测试仪电源；
- 拔出测试线缆并妥善存放。

请注意，以上仅为一般的使用方法，具体的操作步骤可能会因具体的接地电阻测试仪型号而有所不同。

使用前请阅读并遵守相应的说明书和安全操作指南。
