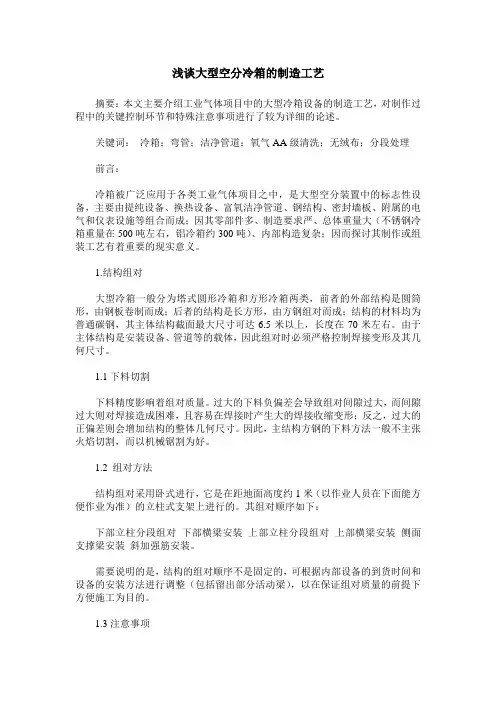

浅谈大型空分冷箱的制造工艺

一种空分系统用冷箱装置的制作方法空分系统是一种用于分离和净化空气中各种组分的设备，广泛应用于化工、石油、冶金等行业。

冷箱装置是一种常见的空分系统制作方法，其基本原理是通过冷凝器将空气中的混合气体冷凝成液体，然后通过分离器将液体进一步分离，得到纯净的气体。

下面将详细介绍一种空分系统用冷箱装置的制作方法。

总体框架设计：1.设计选型：根据工艺流程和需求，选择合适的冷箱装置型号和规格。

2.建模和绘图：将冷箱装置的各个组成部分进行三维建模，并利用CAD软件进行绘图，包括设备布置图、管道布局图、设备连接图等。

3.构造计算：根据设备要求和设计参数，进行结构和强度计算，并确保冷箱装置的稳定性和安全性。

冷箱装置制作步骤：1.材料准备：选用高强度、耐腐蚀的材料，如不锈钢、铜等。

根据设计图纸，采购所需的材料和零件。

2.加工制造：根据设计图纸，对所需的零件进行加工制作。

其中，冷凝器主要由管子和管夹组成，需要将管子弯曲成合适的形状，并与管夹焊接连接。

3.组装装配：将加工好的零件进行组装装配。

首先将冷凝器装配到冷箱内部，并与进气口和出口进行连接；然后将分离器和其他辅助设备装配到冷箱内部。

4.管路连接：根据管道布局图，将冷凝器与分离器之间的管道进行连接，确保管道的密封性和安全性。

同时，还需要连接进气口、出口和排放口等管道。

5.安装绝热层：为了防止能量损失和外界温度影响，需要在冷箱的外表面增加绝热层。

绝热层一般使用保温材料，如聚苯板、玻璃棉等，将其固定在冷箱外表面。

6.安装支架和支撑：为了提供良好的支撑和稳定性，需要在适当的位置安装支架和支撑结构，以确保冷箱装置的运行安全和稳定。

7.系统接口和配管：根据设计要求，将冷箱装置与其他空分系统设备进行接口连接，并进行配管。

同时，还需要安装控制系统、仪表和阀门等辅助设备。

8.系统测试和调试：在完成装置制造后，进行系统的测试和调试。

通过对空分系统的稳定性、压力、温度等参数进行监测和调节，确保装置的正常运行。

冷箱结构施工技术方案冷箱是一种用于贮存和运输温度敏感产品的特殊类型的集装箱。

它具有保温、隔热和制冷的功能，能够保持货物在整个运输过程中的适宜温度。

冷箱结构的施工技术方案包括以下几个方面：1.综合设计和规划冷箱结构的施工技术方案应包括综合设计和规划，确定结构材料、施工方法和工期等。

设计和规划应考虑到冷箱的保温性能、耐用性和可维修性等方面，确保冷箱的质量和使用寿命。

2.结构材料选择冷箱的结构材料应具有良好的保温和隔热性能。

常用的材料包括钢板、聚氨酯发泡材料、铝合金等。

钢板用于冷箱的外壳和支撑结构，聚氨酯发泡材料用于保温层，铝合金用于门和窗框等。

材料的选择应根据实际情况和要求进行。

3.施工方法和工艺冷箱的施工方法和工艺应符合安全、高效和质量要求。

施工前应制定详细的施工工艺流程，确保施工过程的顺利进行。

施工过程中应注意保温层的施工质量，完善保温层的连接和密封，确保冷箱的保温性能。

4.检测和测试冷箱施工完成后，需要进行检测和测试，确保冷箱的质量和性能符合要求。

常用的检测方法包括保温性能测试、密封性能测试和温度控制性能测试等。

检测和测试应按照相关标准和规范进行，并留下相关的检测记录和报告。

5.维护和保养冷箱施工完成后，需要进行定期的维护和保养工作，确保冷箱的正常使用和延长使用寿命。

常见的维护和保养工作包括清洁、消毒、润滑和零部件更换等。

维护和保养应按照冷箱的使用说明书进行，并留下相关的维护记录和报告。

以上是冷箱结构施工技术方案的一些基本要点，可以根据具体项目和要求进行适当的调整和补充。

冷箱的施工技术方案是保证冷箱质量和性能的重要保障，对于冷链物流的安全和顺利进行具有重要意义。

浅谈大型空分冷箱安装作者：田真来源：《中国科技纵横》2013年第04期【摘要】本文是根据我们公司今年承建的中煤陕西榆林榆横煤化工60000m3/h空分装置施工经验，对冷箱的安装工艺、工序以及施工要点进行了归纳总结，希望为以后此类冷箱的施工提供参考。

【关键词】冷箱板冷箱内的设备施工工序我公司承建的中煤陕西榆林榆横煤化工60000m3/h空分装置，现正在紧张建设中。

这是我公司有史以来承建的最大空分装置，在国内同类空分装置中也属大型。

而冷箱做为空分装置重点设备，是整个安装施工的主线，也是难点和重点。

这套空分冷箱高度达到74米，不包括设备，总重达到600余吨。

冷箱越高越重，安装难度和危险性越来越大。

当然，冷箱内设备、管道等的安装难度也就随之提高了。

现将冷箱板和附属梯子平台、冷箱内的设备、分二大部分进行叙述。

1 施工难点及特点1.1 冷箱壳体该冷箱由杭氧供货，主要由主冷箱、板式换热器冷箱、主冷凝蒸发器冷箱以及风力框架四部分组成。

主冷箱外形尺寸：W12200×L8000×H73500mm；板式换热器冷箱外形尺寸：W12200×L8000×H12000mm；主冷凝蒸发器冷箱外形尺寸：W12200×L7500×H13000mm；风力框架高6500mm，重量12.66吨。

1.2 冷箱内设备冷箱内共有设备18台，主冷箱有下塔、上塔（分上、下段到货）、增效塔与粗氩冷凝器复合以及2台液空液氮过冷器，副冷箱内有8台低压板式换热器、3台高压板式换热器、1台气液分离器以及1台主冷凝蒸发器。

1.3 冷箱内管道冷箱内管道主要由工艺管道、φ12仪表管、密封气管三部分组成，根据杭氧提供的管道材料表，冷箱内工艺管线共约1760米，其中不锈钢管道约230米，铝管道1530米；φ12仪表管2100米，其中不锈钢管300米，铝管1800米；密封气管目前未知。

各类阀门282个，管线材质主要包括5052-H112、5083-H112以及0Cr18Ni9三种，管径规格包含φ18×2至Φ1320×10mm。

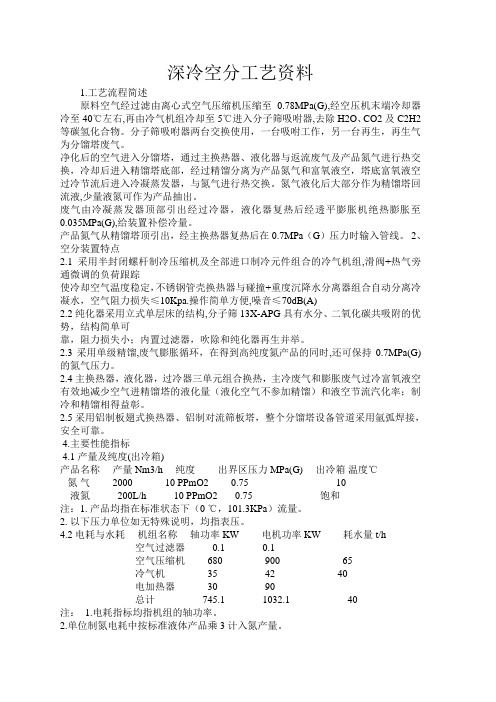

深冷空分工艺资料1.工艺流程简述原料空气经过滤由离心式空气压缩机压缩至0.78MPa(G),经空压机末端冷却器冷至40℃左右,再由冷气机组冷却至5℃进入分子筛吸咐器,去除H2O、CO2及C2H2等碳氢化合物。

分子筛吸咐器两台交换使用，一台吸咐工作，另一台再生，再生气为分馏塔废气。

净化后的空气进入分馏塔，通过主换热器、液化器与返流废气及产品氮气进行热交换，冷却后进入精馏塔底部，经过精馏分离为产品氮气和富氧液空，塔底富氧液空过冷节流后进入冷凝蒸发器，与氮气进行热交换。

氮气液化后大部分作为精馏塔回流液,少量液氮可作为产品抽出。

废气由冷凝蒸发器顶部引出经过冷器，液化器复热后经透平膨胀机绝热膨胀至0.035MPa(G),给装置补偿冷量。

产品氮气从精馏塔顶引出，经主换热器复热后在0.7MPa（G）压力时输入管线。

2、空分装置特点2.1采用半封闭螺杆制冷压缩机及全部进口制冷元件组合的冷气机组,滑阀+热气旁通微调的负荷跟踪使冷却空气温度稳定，不锈钢管壳换热器与碰撞+重度沉降水分离器组合自动分离冷凝水，空气阻力损失≤10Kpa.操作简单方便,噪音≤70dB(A)2.2 纯化器采用立式单层床的结构,分子筛13X-APG具有水分、二氧化碳共吸附的优势，结构简单可靠，阻力损失小；内置过滤器，吹除和纯化器再生并举。

2.3采用单级精馏,废气膨胀循环，在得到高纯度氮产品的同时,还可保持0.7MPa(G)的氮气压力。

2.4 主换热器，液化器，过冷器三单元组合换热，主冷废气和膨胀废气过冷富氧液空有效地减少空气进精馏塔的液化量（液化空气不参加精馏）和液空节流汽化率；制冷和精馏相得益彰。

2.5采用铝制板翅式换热器、铝制对流筛板塔，整个分馏塔设备管道采用氩弧焊接，安全可靠。

4.主要性能指标4.1注：1. 产品均指在标准状态下（0 ℃，101.3KPa）流量。

2. 以下压力单位如无特殊说明，均指表压。

4.2注： 1.电耗指标均指机组的轴功率。

深冷空分工艺资料1.工艺流程简述原料空气经过滤由离心式空气压缩机压缩至0.78MPa(G),经空压机末端冷却器冷至40℃左右,再由冷气机组冷却至5℃进入分子筛吸咐器,去除H2O、CO2及C2H2等碳氢化合物。

分子筛吸咐器两台交换使用，一台吸咐工作，另一台再生，再生气为分馏塔废气。

净化后的空气进入分馏塔，通过主换热器、液化器与返流废气及产品氮气进行热交换，冷却后进入精馏塔底部，经过精馏分离为产品氮气和富氧液空，塔底富氧液空过冷节流后进入冷凝蒸发器，与氮气进行热交换。

氮气液化后大部分作为精馏塔回流液,少量液氮可作为产品抽出。

废气由冷凝蒸发器顶部引出经过冷器，液化器复热后经透平膨胀机绝热膨胀至0.035MPa(G),给装置补偿冷量。

产品氮气从精馏塔顶引出，经主换热器复热后在0.7MPa（G）压力时输入管线。

2、空分装置特点2.1采用半封闭螺杆制冷压缩机及全部进口制冷元件组合的冷气机组,滑阀+热气旁通微调的负荷跟踪使冷却空气温度稳定，不锈钢管壳换热器与碰撞+重度沉降水分离器组合自动分离冷凝水，空气阻力损失≤10Kpa.操作简单方便,噪音≤70dB(A)2.2 纯化器采用立式单层床的结构,分子筛13X-APG具有水分、二氧化碳共吸附的优势，结构简单可靠，阻力损失小；内置过滤器，吹除和纯化器再生并举。

2.3采用单级精馏,废气膨胀循环，在得到高纯度氮产品的同时,还可保持0.7MPa(G)的氮气压力。

2.4 主换热器，液化器，过冷器三单元组合换热，主冷废气和膨胀废气过冷富氧液空有效地减少空气进精馏塔的液化量（液化空气不参加精馏）和液空节流汽化率；制冷和精馏相得益彰。

2.5采用铝制板翅式换热器、铝制对流筛板塔，整个分馏塔设备管道采用氩弧焊接，安全可靠。

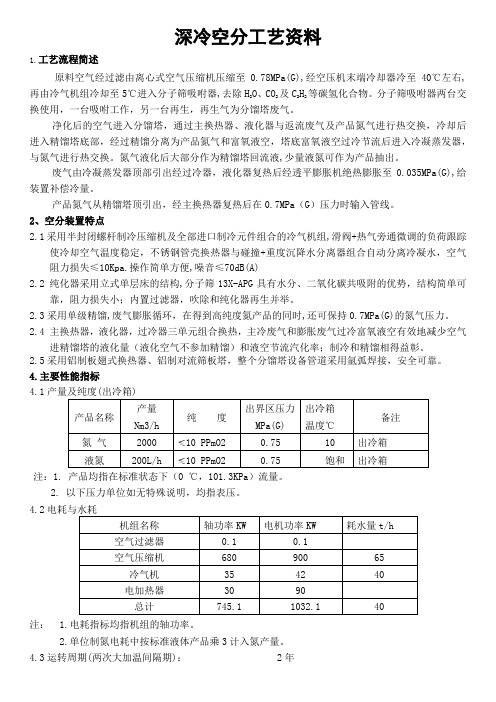

4.主要性能指标4.1产量及纯度(出冷箱)产品名称产量Nm3/h 纯度出界区压力 MPa(G) 出冷箱温度℃氮气2000 10 PPmO2 0.75 10液氮200L/h 10 PPmO2 0.75 饱和注：1. 产品均指在标准状态下（0 ℃，101.3KPa）流量。

大型现代空分“圆形冷箱”大型现代空分“圆形冷箱”引言：随着全球工业化和城市化的不断发展，高效能的制冷技术扮演着至关重要的角色。

大型现代空分“圆形冷箱”是一种颇具创新性和高效能的制冷装置，通过它可以实现高效降温、降低能耗和节约资源。

本文将介绍“圆形冷箱”的原理、设计特点以及对环境和经济的影响。

一、原理1. 制冷工作循环大型现代空分“圆形冷箱”采用蒸汽压缩制冷工作循环，包括蒸发器、压缩机、冷凝器和膨胀阀。

在循环中，制冷剂从蒸发器中吸热，通过压缩机提高压力，然后在冷凝器中放热，最后通过膨胀阀降低压力重新进入蒸发器。

2. 圆形结构“圆形冷箱”采用了特殊的圆形结构设计，使得内部的制冷管路能够更加紧凑，减少能量损失。

同时，圆形结构还提供了更大的冷却面积，增强了制冷效果。

二、设计特点1. 高效节能相比传统的制冷装置，大型现代空分“圆形冷箱”具有更高的效能和更低的能耗。

其采用了先进的压缩机技术和高效的换热器材料，使得制冷效果更佳，能源利用率更高。

同时，圆形结构的设计减少了能量损失，从而进一步降低了能耗。

2. 大容量大型现代空分“圆形冷箱”设计为大容量制冷装置，能够满足工业和商业领域的高需求。

无论是大型工厂还是超市、购物中心，圆形冷箱都能够提供稳定的制冷效果，确保产品的储存和运输安全。

3. 环保材料在现代制冷技术的发展中，环保越来越成为重要的考虑因素。

大型现代空分“圆形冷箱”采用了环保材料制造，如无氟制冷剂和绿色冷却介质，减少了对臭氧层的破坏和温室气体的排放。

这种环保设计不仅符合国际环保要求，也有助于保护环境和人类健康。

4. 智能控制系统大型现代空分“圆形冷箱”配备了智能控制系统，能够实时监测和调节制冷过程中的温度、湿度和压力等参数。

通过自动化调节，能够提高制冷效果、节约能源，并防止制冷装置出现故障。

三、对环境和经济的影响1. 环境影响大型现代空分“圆形冷箱”通过减少能耗和采用环保材料，减少对环境的负面影响。

其低温容量和高效能使得制冷作业更加高效，减少了温室气体排放和对自然资源的消耗。

大型空分制氧装置冷箱配管技术浅析摘要：随着空分技术的发展和大型空分装置的国产化，空分装置的控制要求越来越快、越来越准确，控制回路也越来越复杂。

一些厂家提出了优化控制和自动变负荷调节的控制要求。

冷箱配管是大型空分制氧装置安装过程中的一个重要环节。

冷箱管道技术直接关系到空分装置的整体安装质量和进度。

管道设计的原则是满足工艺流程的要求，保证管道及相关设备的安全和经济。

满足工艺要求是管道设计的首要任务。

空分装置的冷箱管道中有饱和气体、液体或两相流介质。

工艺流程中对管道有许多详细的要求，需要管道设计人员加以注意。

关键词：空分制氧装置；冷箱配管技术；在大型空分制氧装置的建设中，应提前做好冷箱管道的预制工作准备，在施工过程中把握主要施工要点，在施工中注意效率和安全。

冷箱管道施工是大型空分制氧装置建设过程中的重要环节。

随着空分设备规模的不断扩大，冷箱管道的优化设计已成为提高设备安全性和经济性的有效手段，也是设计者的一项长期任务。

在更新设计方法的同时，设计师应到空分设备的生产安装现场，根据实际生产能力及时改进设计。

从材料的选择到安装，每一项都要了解，发现问题，挖掘潜力，改进，为优化设计提供切实的保障。

一、概述冷箱管道的结构不同于一般管道工程。

首先，冷箱的管道多为低温液体或低温气体管道，对焊接质量要求较高。

管道安装时应考虑冷热补偿。

其次，冷箱管道的空间位置紧凑，管道的走向复杂，管道的直径不同，且管道的安装难度很大。

第三，冷箱管道施工的安全风险因素远远大于普通管道，因此在各个环节实施安全措施显得尤为重要。

长期以来，我公司在国内组织建设了多个大型空分制氧项目，积累了丰富的冷箱管道安装经验。

冷箱内容器及管道分布密集，大部分管道需要进行预制。

为了保证冷箱管道施工的顺利进行，需要根据实际情况提前规划好管道预制段。

通过在计算机上预先安装管道，可以检测到在施工现场可能的碰撞点。

同时，计算机可以看到如何设置预制管道的起点和终点，从而合理安排管道的安装和施工。

N大型空分设备冷箱施工（中油吉林化建国际公司）一、前言由于钢铁工业、氮肥工业、火箭技术的发展，氧、氮耗量迅速增加，促进了大型空分设备制造的发展。

近几年来我国的大型成套空分设备技术已经与世界发达国家的技术同步，在中国的大型空分设备厂中，各家的成套空分流程及原理基本相同，空分设备的安装也已经模式化，在安装过程中以冷箱及冷箱内设备安装难度最大。

本文以辽阳石化分公司的10000m3/h空分设备安装为例介绍冷箱及冷箱内设备的安装，本套空分冷箱及冷箱内设备由中国杭州制氧机厂提供。

二、工程概况辽阳石化分公司20万吨/年乙二醇及配套工程空分装置，冷箱总高+56米，长9.7米，宽7.2米，高57.5米，冷箱共有72块冷箱板，共重172.8吨，整个冷箱共分为主冷箱，板式冷箱。

冷箱内设备有上塔、下塔、主冷凝蒸发器、粗氩塔Ⅰ、粗氩塔Ⅱ、精氩塔、粗氩塔冷凝器、精氩冷凝器、精氩蒸发器、主换热器、液空液氮过冷器、膨胀空气过滤器等设备，材质为铝镁合金。

冷箱内工艺管线约为2000米，材质主要为LF2和LF4，冷箱外管线材质为20# 、0Cr18Ni9和部分铝镁合金。
