《模拟电子技术》复习题一一、填空题1、在N型半导体中，多数载流子是；在P型半导体中，多数载流子是。

2、场效应管从结构上分为结型和两大类，它属于控制性器件。

3、为了使高阻信号源与低阻负载能很好地配合，可以在信号源与负载之间接入（共射、共集、共基）组态放大电路。

4、在多级放大器中，中间某一级的电阻是上一级的负载。

5、集成运放应用电路如果工作在线性放大状态，一般要引入____________。

6、根据下图中各三极管的电位，判断它们所处的状态分别为_________、_________、_________。

7、正弦波振荡电路通常由，，和四部分组成。

二、选择题1、利用二极管的（）组成整流电路。

A 正向特性B 单向导电性C反向击穿特性2、P型半导体是在本征半导体中加入（）后形成的杂质半导体。

A空穴B三价元素硼C五价元素锑3、场效应管的漏极特性曲线如图2-3所示，其类型为( )场效应管。

A P沟道增强型MOS型B P沟道耗尽型MOS型C N沟道增强型MOS型D N沟道耗尽型MOS型E N沟道结型F P沟道结型图2－10 4、有一晶体管接在放大电路中，今测得它的各极对地电位分别为V 1＝-4Ｖ，V 2＝-1.2Ｖ，V 3＝-1.4Ｖ，试判别管子的三个管脚分别是（ ）。

A 1：ｅ、2：ｂ、3：ｃB 1：ｃ、2：e 、3：ｂC 1：ｃ、2：ｂ、3：ｅD 其它情况 5、集成运放中间级的作用是（ ）。

A 提高共模抑制比 B 提高输入电阻 C 提高放大倍数 D 提供过载保护 6、根据相位平衡条件，判断图2-6所示振荡电路中（ ）发生振荡。

A 可能 B 不能7、差模信号电压是两个输入信号电压（ ）的值。

A 差 B 和 C 算术平均8、在单相桥式整流电容滤波电路中，已知变压器二次电压有效值U 2＝24V ，设二极管为理想二极管，用直流电压表测得R L 的电压值约为21.6V ，问电路的现象是( )。

A 正常工作情况 B R L 开路 C C 开路 D 一个二极管和C 开路 E 一个二极管开路 F 其它情况9、某仪表放大电路，要求输入电阻大，输出电流稳定，应选（ ）负反馈。

第三部分 习题与解答习题1客观检测题一、填空题1、在杂质半导体中，多数载流子的浓度主要取决于掺入的 杂质浓度 ，而少数载流子的浓度则与 温度 有很大关系。

2、当PN 结外加正向电压时，扩散电流 大于 漂移电流，耗尽层 变窄 。

当外加反向电压时，扩散电流 小于 漂移电流，耗尽层 变宽 。

3、在N 型半导体中，电子为多数载流子， 空穴 为少数载流子。

二．判断题1、由于P 型半导体中含有大量空穴载流子，N 型半导体中含有大量电子载流子，所以P 型半导体带正电，N 型半导体带负电。

（ × ）2、在N 型半导体中，掺入高浓度三价元素杂质，可以改为P 型半导体。

（ √ ）3、扩散电流是由半导体的杂质浓度引起的，即杂质浓度大，扩散电流大；杂质浓度小，扩散电流小。

（× ）4、本征激发过程中，当激发与复合处于动态平衡时，两种作用相互抵消，激发与复合停止。

（ × ）5、PN 结在无光照无外加电压时，结电流为零。

（ √ ）6、温度升高时，PN 结的反向饱和电流将减小。

（ × ）7、PN 结加正向电压时，空间电荷区将变宽。

（× ）三．简答题1、PN 结的伏安特性有何特点？答：根据统计物理理论分析，PN 结的伏安特性可用式)1e (I I T V Vs D -⋅=表示。

式中，I D 为流过PN 结的电流；I s 为PN 结的反向饱和电流，是一个与环境温度和材料等有关的参数，单位与I 的单位一致；V 为外加电压； V T =kT/q ，为温度的电压当量（其单位与V 的单位一致），其中玻尔兹曼常数k .J /K -=⨯2313810，电子电量)(C 1060217731.1q 19库伦-⨯=，则)V (2.11594T V T =，在常温（T=300K ）下，V T =25.875mV=26mV 。

当外加正向电压，即V 为正值，且V 比V T 大几倍时，1eTV V>>，于是TV V s eI I ⋅=，这时正向电流将随着正向电压的增加按指数规律增大，PN 结为正向导通状态.外加反向电压，即V 为负值，且|V|比V T 大几倍时，1eTV V <<，于是s I I -≈，这时PN 结只流过很小的反向饱和电流，且数值上基本不随外加电压而变，PN 结呈反向截止状态。

高等职业技术教育招生考试（技能考核）模拟测试一计算机信息类本试题满分 300 分，考试时间 120 分钟。

一、单项选择题（本大题共 60 小题，每小题 2.5 分，满分 150 分。

在每小题给出的四个选项中，只有一项是符合题目要求的。

)1. 在计算机中，用文字、图像、语言、情景、现象所表示的内容都可以称为（）。

A.表象B.文章C.消息D.信息2. 计算机的发展趋势是巨型化、微型化、网络化、多媒体化和（）A.智能化B.数字化C.自动化D.以上都对3. 巨型计算机指的是（）A.重量大B.体积大C.功能强D.耗电量大4. 你认为最能准确反映计算机主要功能的是（）A.计算机可以代替人的脑力劳动B.计算机可以存储大量的信息C.计算机可以实现高速度的运算D.计算机是一种信息处理机5. 电子数字计算机工作最重要的特征是（）A.高速度B.高精度C.存储程序和程序控制D.记忆能力强6. CAD的中文含义是（）。

A.计算机辅助教学B.计算机辅助工程C.计算机辅助设计D.计算机辅助制造7. 计算机技术中,英文缩写 CPU 的中文译名是（）A.控制器B.运算器C.中央处理器D.寄存器8. 能直接与 CPU 交换信息的存储器是（）A.硬盘存储器B. CD—ROMC.内存储器D.软盘存储器9. 在标准 ASCII 码表中,已知英文字母 A 的 ASCII码是 01000001,英文字母F的 ASCII码是( )。

A.01000011B. 01000100C.01000101D. 0100011010.字符比较大小实际上是比较它们的 ASCII码值,下列正确的比较是( )A.“A”比“B”大B.“H”比“h”小C.“F”比“D”小D.“A”比“D”大11．计算机信息计量单位中的1K代表（）。

A. 102B. 103C. 210D. 2812．十进制数27对应的二进制数为( )。

A．1011 B. 1100 C. 10111 D. 1101113.操作系统是_______的接口。

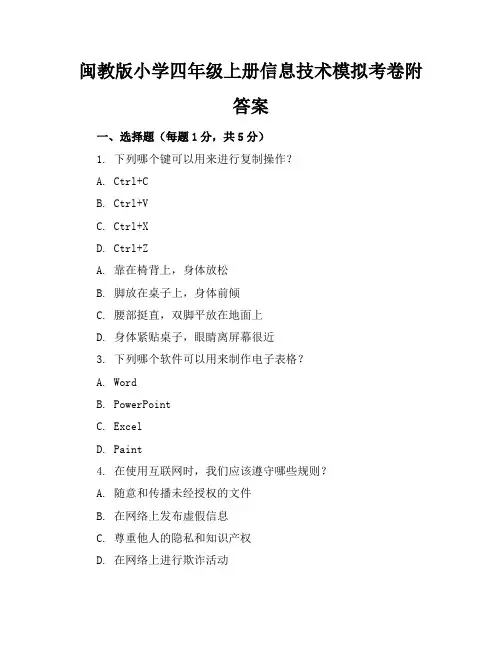

闽教版小学四年级上册信息技术模拟考卷附答案一、选择题（每题1分，共5分）1. 下列哪个键可以用来进行复制操作？A. Ctrl+CB. Ctrl+VC. Ctrl+XD. Ctrl+ZA. 靠在椅背上，身体放松B. 脚放在桌子上，身体前倾C. 腰部挺直，双脚平放在地面上D. 身体紧贴桌子，眼睛离屏幕很近3. 下列哪个软件可以用来制作电子表格？A. WordB. PowerPointC. ExcelD. Paint4. 在使用互联网时，我们应该遵守哪些规则？A. 随意和传播未经授权的文件B. 在网络上发布虚假信息C. 尊重他人的隐私和知识产权D. 在网络上进行欺诈活动5. 下列哪个图标代表电子邮件？A.B.C.D.二、判断题（每题1分，共5分）1. 计算机病毒是一种可以通过互联网传播的恶意软件。

（）2. 在使用计算机时，我们应该定期保存文件以防丢失。

（）3. 互联网是一个全球性的计算机网络，可以让我们访问世界各地的信息。

（）4. 在发送电子邮件时，我们可以在附件中添加图片、文档等文件。

（）5. 使用计算机时，我们应该避免长时间盯着屏幕，以保护眼睛。

（）三、填空题（每题1分，共5分）1. ________ 是一种计算机程序，可以用来创建、编辑和格式化文本。

2. 在使用互联网时，我们应该遵守 ________ 规则，以保护自己和他人的权益。

3. ________ 是一种可以用来制作演示文稿的软件。

4. 在使用电子邮件时，我们可以通过 ________ 功能将文件附加到邮件中。

5. 为了保护计算机和个人信息的安全，我们应该定期更新________。

四、简答题（每题2分，共10分）1. 简述计算机的基本组成部分。

2. 解释什么是互联网，并列举其用途。

3. 描述如何使用电子邮件发送和接收邮件。

4. 解释计算机病毒的概念，并说明如何预防计算机病毒的感染。

5. 解释为什么在计算机使用过程中要保护眼睛。

五、应用题（每题2分，共10分）1. 小明想使用计算机来写一篇作文，他应该如何操作？2. 小红想通过电子邮件给她的朋友发送一些照片，她应该如何操作？3. 小华想使用互联网来查找一些学习资料，他应该如何操作？4. 小明想使用计算机来制作一份班级通讯录，他应该如何操作？5. 小红想使用计算机来练习打字，她应该如何操作？六、分析题（每题5分，共10分）1. 分析计算机在日常生活中的应用，并举例说明。

第1章常用半导体器件自测题一、判断下列说法是否正确，用“×”和“√”表示判断结果填入空内。

(1)在N 型半导体中如果掺入足够量的三价元素，可将其改型为P 型半导体。

( √)(2)因为N 型半导体的多子是自由电子，所以它带负电。

( × )(3)PN 结在无光照、无外加电压时，结电流为零。

( √ )(4)处于放大状态的晶体管，集电极电流是多子漂移运动形成的。

( × )(5)结型场效应管外加的栅一源电压应使栅一源间的耗尽层承受反向电压，才能保R大的特点。

( √ )证其GSU大于零，则其输入电阻会明显变小。

( × )(6)若耗尽型N 沟道MOS 管的GS二、选择正确答案填入空内。

(l) PN 结加正向电压时，空间电荷区将 A 。

A.变窄B.基本不变C.变宽(2)稳压管的稳压区是其工作在 C 。

A.正向导通B.反向截止C.反向击穿(3)当晶体管工作在放大区时，发射结电压和集电结电压应为 B 。

A.前者反偏、后者也反偏B.前者正偏、后者反偏C.前者正偏、后者也正偏(4) U GS=0V时，能够工作在恒流区的场效应管有 A 、C 。

A.结型管B.增强型MOS 管C.耗尽型MOS 管三、写出图所示各电路的输出电压值，设二极管导通电压U D=。

图解：U O1=, U O2=0V, U O3=, U O4=2V, U O5=, U O6=-2V。

四、已知稳压管的稳压值U Z=6V，稳定电流的最小值I Zmin=5mA。

求图所示电路中U O1和U O2各为多少伏。

(a) (b)图解：左图中稳压管工作在击穿状态，故U O1=6V。

右图中稳压管没有击穿，故U O2=5V。

五、电路如图所示，V CC =15V ，=100，U BE =。

试问：(1)R b =50k 时，U o=?(2)若T 临界饱和，则R b =?解：(1)26BB BEB bV U I A R μ-==，2.6C B I I mA β==,2O CC C c U V I R V =-=。

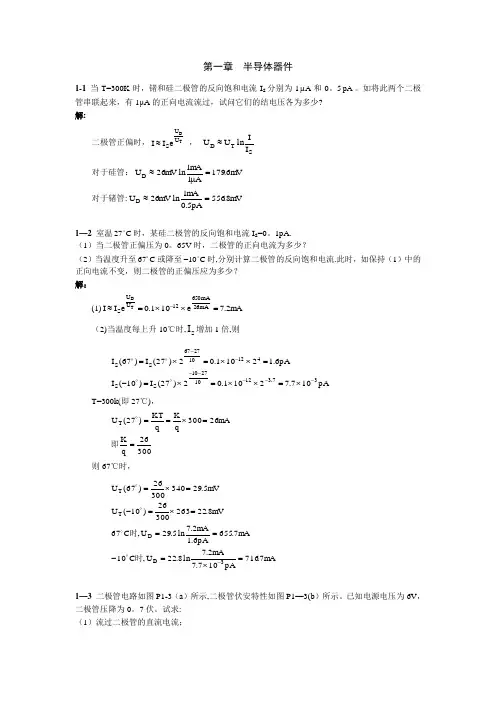

第一章 半导体器件1-1 当T=300K 时，锗和硅二极管的反向饱和电流I S 分别为1A μ和0。

5pA 。

如将此两个二极管串联起来，有1μA 的正向电流流过，试问它们的结电压各为多少? 解:二极管正偏时，TD U U S eI I ≈ ， ST D I I lnU U ≈ 对于硅管：m V 6.179A1m A1ln m V 26U D =μ≈ 对于锗管:m V 8.556pA5.0m A1ln m V 26U D =≈1—2 室温27C 时，某硅二极管的反向饱和电流I S =0。

1pA.（1）当二极管正偏压为0。

65V 时，二极管的正向电流为多少？（2）当温度升至67C 或降至10C -时,分别计算二极管的反向饱和电流.此时，如保持（1）中的正向电流不变，则二极管的正偏压应为多少？ 解：(1)m A 2.7e 101.0eI I mA26mA 65012U U S TD =⨯⨯=≈-（2)当温度每上升10℃时,S I 增加1倍,则pA107.72101.02)27(I )10(I pA6.12101.02)27(I )67(I 37.312102710SS 412102767S S -------⨯=⨯⨯=⨯=-=⨯⨯=⨯=T=300k(即27℃)，30026q K mA 26300qKq KT )27(U T ==⨯==即则67℃时，mA7.716pA 107.7mA2.7ln 8.22U ,C 10mA7.655pA6.1mA 2.7ln 5.29U ,C 67mV8.2226330026)10(U mV 5.2934030026)67(U 3D D T T =⨯=-===⨯=-=⨯=-时时1—3 二极管电路如图P1-3（a ）所示,二极管伏安特性如图P1—3(b ）所示。

已知电源电压为6V ，二极管压降为0。

7伏。

试求: （1）流过二极管的直流电流；（2）二极管的直流电阻D R 和交流电阻D r 。

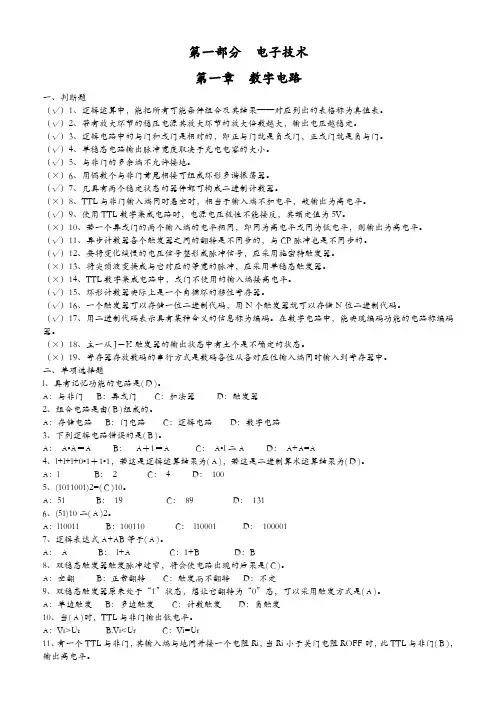

第一部分电子技术第一章数字电路一、判断题（√）1、逻辑运算中，能把所有可能条件组合及其结果——对应列出的表格称为真值表。
