《电力电子技术(本科)》模拟题问答题答案

电力电子技术试题及答案一、单项选择题（每题2分，共20分）1. 电力电子技术主要研究的是（）。

A. 电力系统的运行与控制B. 电力系统的规划与设计C. 电力电子器件及其应用D. 电力系统的保护与自动化答案：C2. 下列哪个不是电力电子技术中常用的电力电子器件？（）A. 晶闸管B. 绝缘栅双极晶体管C. 继电器D. 功率场效应晶体管答案：C3. 电力电子变换器的主要功能是（）。

A. 功率放大B. 电压变换C. 电流变换D. 以上都是答案：D4. 电力电子技术在以下哪个领域应用最为广泛？（）A. 通信技术B. 电力系统C. 计算机技术D. 机械制造答案：B5. 晶闸管的导通条件是（）。

A. 阳极电压高于阴极电压B. 门极电压高于阳极电压C. 阳极电流大于阴极电流D. 门极电流大于零答案：D二、多项选择题（每题3分，共15分）1. 电力电子技术在以下哪些领域有应用？（）A. 电力系统B. 交通系统C. 工业自动化D. 家用电器答案：ABCD2. 电力电子变换器可以实现以下哪些功能？（）A. 交直流转换B. 直流电压变换C. 交流电压变换D. 功率因数校正答案：ABCD3. 下列哪些是电力电子技术中常用的控制方式？（）A. 脉宽调制B. 脉冲频率调制C. 恒压控制D. 恒流控制答案：ABD三、填空题（每题2分，共10分）1. 电力电子技术中，______是一种常用的交流-直流变换器。

答案：整流器2. 电力电子器件的开关特性决定了其在______电路中的应用。

答案：开关电源3. 电力电子技术在______领域可以实现能量的高效转换。

答案：新能源4. 电力电子变换器的输出电压与输入电压之间的关系可以通过______实现控制。

答案：调制技术5. 电力电子技术在______系统中可以实现对电机的精确控制。

答案：伺服驱动四、简答题（每题5分，共20分）1. 简述电力电子技术在电力系统中的应用。

答案：电力电子技术在电力系统中的应用主要包括电力系统的稳定控制、电能质量的改善、电力系统的自动化管理、以及电力系统的保护等。

四川大学网络学院《电力电子技术》模拟试题一一、选择题（在每个小题四个备选答案中选出一个正确答案，填在题末的括号中）（本大题共5小题，每小题2分，总计10分）1、晶闸管稳定导通的条件（）A、晶闸管阳极电流大于晶闸管的擎住电流B、晶闸管阳极电流小于晶闸管的擎住电流C、晶闸管阳极电流大于晶闸管的维持电流D、晶闸管阳极电流小于晶闸管的维持电流2、晶闸管通态平均电流I T(AV)与其对应有效值I的比值为（）A、1.57B、1/1.57C、1.75D、1/1.173、对于升降压直流斩波器，当其输出电压小于其电源电压时，有（）A、α无法确定B、0.5<α<1C、0<α<0.5D、以上说法均是错误的4、有源逆变发生的条件为（）A、要有直流电动势B、要求晶闸管的控制角大于900C、直流电动势极性须和晶闸管导通方向一致D、以上说法均是错误的5、对于电阻负载单相交流调压电路，下列说法错误的是（）A、输出负载电压与输出负载电流同相B、α的移项范围为00<α<1800C、输出负载电压U O的最大值为U1D、以上说法均是错误的二、填空题（每空2分，共计30分）1、电力电子技术是使用电力电子器件对电能进行和的技术。

2、电力变换通常可分为：、、和。

3、电力电子学是由、和交叉而形成的边缘科学。

4、根据对输出电压平均值进行调制的方式不同，直流斩波电路有三种控制方式、和。

5、按照电力电子器件能够被控制信号所控制的程度，可以将电力电子器件分为、和。

三、作图题（每小题5分，共计10分）（要求：图标清楚，比例适当）1、电路如图1所示，输入电压为u2，触发脉冲为u g ，其波形如图2所示。

VT触发导通，分别画出在（1）和（2）中u2作用下负载电阻R上的电压波形。

图 1 电路图（1） (2)图2 输入电压u 2和触发脉冲u g 的波形图2、电路与波形如图3所示。

（1）若在t1时刻合上K ，在t2时刻断开K ，画出负载电阻R 上的电压波形；（2）若在t1时刻合上K ，在t3时刻断开K ，画出负载电阻R 上的电压波形。

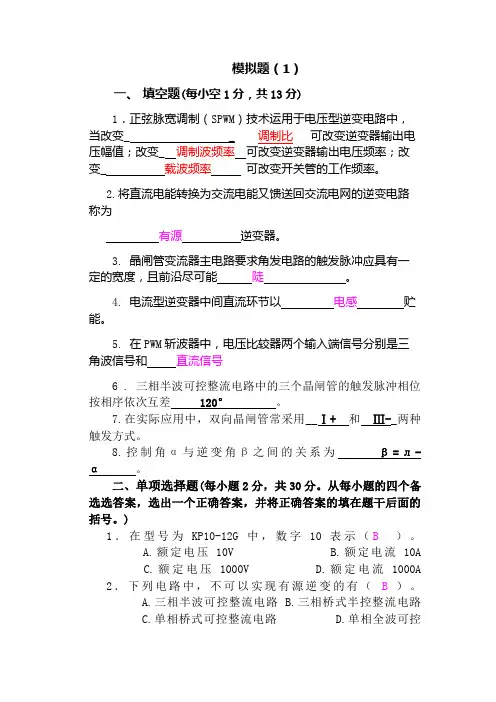

模拟题（1）一、填空题(每小空1分，共13分)1．正弦脉宽调制（SPWM）技术运用于电压型逆变电路中，当改变_ _ 调制比可改变逆变器输出电压幅值；改变_ 调制波频率可改变逆变器输出电压频率；改变_ 载波频率可改变开关管的工作频率。

2.将直流电能转换为交流电能又馈送回交流电网的逆变电路称为有源逆变器。

3. 晶闸管变流器主电路要求角发电路的触发脉冲应具有一定的宽度，且前沿尽可能陡。

4. 电流型逆变器中间直流环节以电感贮能。

5. 在PWM斩波器中，电压比较器两个输入端信号分别是三角波信号和直流信号6 . 三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差120°。

7.在实际应用中，双向晶闸管常采用__Ⅰ+和Ⅲ-_两种触发方式。

8.控制角α与逆变角β之间的关系为β=л-α。

二、单项选择题(每小题2分，共30分。

从每小题的四个备选选答案，选出一个正确答案，并将正确答案的填在题干后面的括号。

)1．在型号为KP10-12G中，数字10表示（B ）。

A.额定电压10VB.额定电流10AC.额定电压1000VD.额定电流1000A 2．下列电路中，不可以实现有源逆变的有（B）。

A.三相半波可控整流电路B.三相桥式半控整流电路C.单相桥式可控整流电路D.单相全波可控整流电路外接续流二极管3.整流变压器漏抗对电路的影响有（A ）。

A.整流装置的功率因数降低B.输出电压脉动减小C.电流变化缓和D.引起相间短路4．功率晶体管GTR 从高电压小电流向低电压大电流跃变的现象称为（ B ）①一次击穿 ②二次击穿 ③临界饱和 ④反向截止5．逆导晶闸管是将大功率二极管与何种器件集成在一个管芯上而成( B )①大功率三极管 ②逆阻型晶闸管 ③双向晶闸管 ④可关断晶闸管6.已经导通了的晶闸管可被关断的条件是流过晶闸管的电流（A ）①减小至维持电流I H 以下 ②减小至擎住电流I L 以下③减小至门极触发电流I G 以下 ④减小至5A 以下7. 单相半波可控整流电路中，晶闸管可能承受的反向峰值电压为（ B ）①U 2 ②22U ③222U ④26U8. 单相半控桥电感性负载电路中，在负载两端并联一个续流二极管的目的是（ D ）①增加晶闸管的导电能力 ②抑制温漂③增加输出电压稳定性 ④防止失控现象的产生9. 三相全控桥式变流电路工作于有源逆变状态，输出电压平均值U d 的表达式是（ A ）①U d =- 2.34U 2cos β ②U d =1.17U 2cos β③U d = 2.34U 2cos β ④U d =-0.9U 2cos β10. 若减小SPWM逆变器输出电压基波幅值，可采用的控制方法是（C）①减小三角波频率②减小三角波幅度③减小输入正弦控制电压幅值④减小输入正弦控制电压频率11. 当晶闸管承受反向阳极电压时，不论门极加何种极性触发电压，管子都将工作在( B )A.导通状态B.关断状态C.饱和状态D.不定12. 单相半波可控整流电阻性负载电路中，控制角α的最大移相围是( D )A.90°B.120°C.150°D.180°13. 单相全控桥式整流大电感负载电路中，控制角α的移相围是( A )A.0°～90°B.0°～180°C.90°～180°D.180°～36014.在大电感负载三相全控桥中，当α=90°时，整流电路的输出是( B )A.U2B.0C.1.414U2D.1.732U215．单结晶体管同步振荡触发电路中，改变R e能实现（A）。

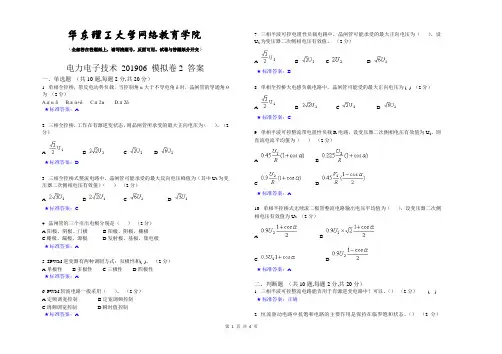

华东理工大学网络教育学院（全部答在答题纸上，请写清题号，反面可用。

试卷与答题纸分开交）电力电子技术_201906_模拟卷2_答案一、单选题（共10题,每题2分,共20分）1. 单相全控桥，带反电动势负载，当控制角α大于不导电角δ时，晶闸管的导通角θ为（2分）A.π-α-δB.π-α+δC.π-2αD.π-2δ.★标准答案：A2. 三相全控桥，工作在有源逆变状态，则晶闸管所承受的最大正向电压为（）。

（2分）A. B. C. D..★标准答案：D3. 三相全控桥式整流电路中，晶闸管可能承受的最大反向电压峰值为（其中U2为变压器二次侧相电压有效值）（）（2分）A. B. C. D..★标准答案：C4. 晶闸管的三个引出电极分别是（）（2分）A.阳极、阴极、门极B.阳极、阴极、栅极C.栅极、漏极、源极D.发射极、基极、集电极.★标准答案：A5. SPWM逆变器有两种调制方式：双极性和( )。

（2分）A.单极性B.多极性C.三极性D.四极性.★标准答案：A6. PWM斩波电路一般采用（）。

（2分）A.定频调宽控制B.定宽调频控制C.调频调宽控制D.瞬时值控制.★标准答案：A 7. 三相半波可控电阻性负载电路中，晶闸管可能承受的最大正向电压为（），设U2为变压器二次侧相电压有效值。

（2分）A. B. C. D..★标准答案：B8. 单相全控桥大电感负载电路中，晶闸管可能受的最大正向电压为 ( ) （2分）A. B. C. D..★标准答案：C9. 单相半波可控整流带电阻性负载R电路，设变压器二次侧相电压有效值为U2，则直流电流平均值为（）（2分）A. B.C. D..★标准答案：A10. 单相半控桥式无续流二极管整流电路输出电压平均值为（），设变压器二次侧相电压有效值为U2（2分）A. B.C. D..★标准答案：A二、判断题（共10题,每题2分,共20分）1. 三相半波可控整流电路能否用于有源逆变电路中？可以。

电力电子技术习题解答(doc 35页)电力电子技术习题解答习题一1、晶闸管正常导通的条件是什么，导通后流过的电流由什么决定？晶闸管关断的条件是什么，如何实现？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压（U>0），并在门极施加触发电流AK>0）。

要使晶闸管由导通转为关断，可利用（UGK外加反向电压或由外电路作用使流过晶闸管的电流降到维持电流以下，便可使导通的晶闸管关断。

2、有时晶闸管触发导通后，触发脉冲结束后它又关断了，是何原因？没有达到晶答：这是由于晶闸管的阳极电流IA闸管的擎住电流（I）就去掉了触发脉冲，这种L情况下，晶闸管将自动返回阻断状态。

在具体电路中，由于阳极电流上升到擎住电流需要一定的时间（主要由外电路结构决定），所以门极触发信号需要保证一定的宽度。

3、图1-32中的阴影部分表示流过晶闸管的电流波形，其最大值均为I m，试计算各波形的电流平均值、有效值。

如不考虑安全裕量，额定电流100A的晶闸管，流过上述电流波形时，允许流过的电流平均值I d各为多少？图1-32 习题3附图解：（a）额定电流100A的晶闸管允许流过的电流有效值为157A，则；平均值为：。

（b）为157A ，则2157222()mI A ≈； 平均值为：0.6366141.33()dbm II A =≈。

（c ）313sin()()0.47752dcm m m II t d t I I ππωωππ==≈⎰22331113(sin )()(1cos 2)()()0.6342238m c m m I I I t d t t d t I I πππππωωωωπππ=-=+⎰⎰额定电流100A 的晶闸管允许流过的电流有效值为157A ，则157247.56()0.6342mI A =≈；平均值为：0.4775118.21()dcm II A =≈。

（d ）33113sin()()0.23872224m ddm m mI II t d t I I ππωωπππ===≈⎰22331113(sin )()(1cos 2)()()0.4485222238m d m m I I I t d t t d t I πππππωωωωπππ==-=+⎰⎰额定电流100A 的晶闸管允许流过的电流有效值为157A ，则157350.06()0.4485mI A =≈；平均值为：0.238783.56()ddm II A =≈。

电力电子技术答案习题一1、晶闸管正常导通的前提是什么，导通后流过的电流由什么决定？晶闸管关断的前提是什么，若何实现？答：使晶闸管导通的前提是：晶闸管遭受正朝阳极电压（U AK>0），并在门极施加触发电流（U GK>0）。

要使晶闸管由导通转为关断，可应用外加反向电压或由外电路感化使流过晶闸管的电流降到保持电流以下，便可使导通的晶闸管关断。

2、有时晶闸管触发导通后，触发脉冲停止后它又关断了，是何缘故？答：这是因为晶闸管的阳极电流I A没有达到晶闸管的擎住电流（I L）就去掉落了触发脉冲，这种情形下，晶闸管将主动返回阻断状况。

在具体电路中，因为阳极电流上升到擎住电流须要必定的时刻（重要由外电路构造决定），因此门极触发旌旗灯号须要包管必定的宽度。

3、图1-32中的暗影部分表示流过晶闸管的电流波形，其最大年夜值均为I m，试运算各波形的电流平均值、有效值。

如不推敲安稳裕量，额定电流100A的晶闸管，流过上述电流波形时，许可流过的电流平均值I d各为若干？(f)图1-32 习题3附图解：（a）11sin()()20.318322mda m m mII I t d t I Iπωωπππ===≈⎰2m aI I==额定电流100A 的晶闸管许可流过的电流有效值为157A ，则2157314()m I A =⨯=； 平均值为：100mda I I A π==。

（b ）012sin()()0.6366db m m m I I t d t I I πωωππ==≈⎰b I =额定电流100A 的晶闸管许可流过的电流有效值为157A，则157222()m I A =≈； 平均值为：0.6366141.33()db m I I A =≈。

（c ）313sin()()0.47752dc m m m I I t d t I I ππωωππ==≈⎰0.6342c m I I I == 额定电流100A 的晶闸管许可流过的电流有效值为157A ，则157247.56()0.6342m I A =≈； 平均值为：0.4775118.21()dc m I I A =≈。

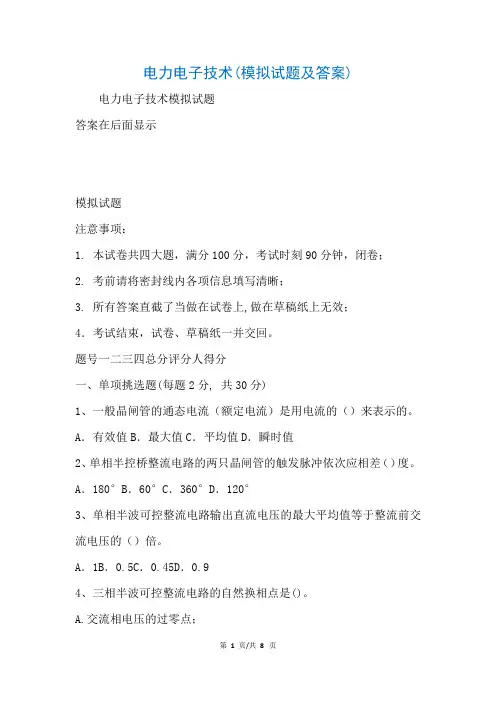

电力电子技术(模拟试题及答案) 电力电子技术模拟试题答案在后面显示模拟试题注意事项：1. 本试卷共四大题，满分100分，考试时刻90分钟，闭卷；2. 考前请将密封线内各项信息填写清晰；3. 所有答案直截了当做在试卷上,做在草稿纸上无效；4．考试结束，试卷、草稿纸一并交回。

题号一二三四总分评分人得分一、单项挑选题(每题2分, 共30分)1、一般晶闸管的通态电流（额定电流）是用电流的（）来表示的。

A．有效值B．最大值C．平均值D．瞬时值2、单相半控桥整流电路的两只晶闸管的触发脉冲依次应相差（）度。

A．180°B．60°C．360°D．120°3、单相半波可控整流电路输出直流电压的最大平均值等于整流前交流电压的（）倍。

A．1B．0.5C．0.45D．0.94、三相半波可控整流电路的自然换相点是()。

A.交流相电压的过零点；B.本相相电压与相邻相电压正、负半周的交点处；C.比三相别控整流电路的自然换相点超前30°；D.比三相别控整流电路的自然换相点滞后60°。

5、电容滤波的三相别可控整流电路中，空载时，输出电压平均值等于 () ，为输入电压有效值。

A、2.45B、C、0.9D、6、电容滤波的三相别可控整流电路中，随着负载加重，输出电压平均值越接近 () ，为输入电压有效值。

A、2.45B、C、2.34D、7、可实现有源逆变的电路为() 。

A、三相半波可控整流电路B、三相半控桥整流桥电路C、单相全控桥接续流二极管电路D、单相半控桥整流电路。

8、在有源逆变电路中，逆变角β的移相范围应选() 为最好。

A、β=90o∽180oB、β=35o∽90oC、β=0o∽90oD、β=0o∽180o9、以下哪种换流方式适用于全控型器件（）。

A、器件换流B、电网换流C、负载换流D、强迫换流10、以下哪一点别属于电流型逆变电路的特点（）。

A、输出电压为矩形方波B、输出电流为矩形方波C、直流侧电流基本无脉动D、直流回路呈现高阻抗11、别属于电压型半桥逆变电路特点的是（）。

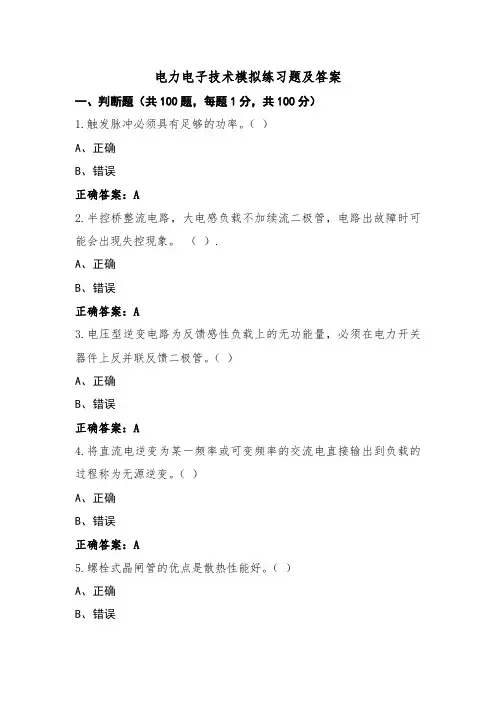

电力电子技术模拟练习题及答案一、判断题（共100题，每题1分，共100分）1.触发脉冲必须具有足够的功率。

（）A、正确B、错误正确答案：A2.半控桥整流电路，大电感负载不加续流二极管，电路出故障时可能会出现失控现象。

（）.A、正确B、错误正确答案：A3.电压型逆变电路为反馈感性负载上的无功能量，必须在电力开关器件上反并联反馈二极管。

（）A、正确B、错误正确答案：A4.将直流电逆变为某一频率或可变频率的交流电直接输出到负载的过程称为无源逆变。

（）A、正确B、错误正确答案：A5.螺栓式晶闸管的优点是散热性能好。

（）A、正确B、错误正确答案：B6.电容元器件对电流的变化起阻碍作用，在电路中通直阻交。

（）A、正确B、错误正确答案：B7.全控型器件的特点是通过对门极的控制既可使其导通又可使其关断。

（）A、正确B、错误正确答案：A8.有源逆变电路是把直流电能变换成50Hz交流电能送回交流电网。

（）A、正确B、错误正确答案：A9.无源逆变指的是不需要逆变电源的逆变电路。

（）A、正确B、错误正确答案：B10.晶闸管每周期导通的电度角称晶闸管的导通角。

（）A、正确B、错误正确答案：A11.有源逆变电路是把直流电能变换成50Hz交流电能送回交流电网。

A、正确B、错误正确答案：A12.在三相桥式全控整流电路中，采用双窄脉冲触发晶闸管元件时，电源相序还要满足触发电路相序要求时才能正常工作。

（）A、正确B、错误正确答案：A13.只有晶闸管阳极与阴极间加正向电压，晶闸管就能导通。

（）A、正确B、错误正确答案：B14.门极可关断晶闸管是全控型器件。

（）A、正确B、错误正确答案：A15.降压斩波电路的输入电压为72V，输出电压为18V，则占空比为1/4。

（）A、正确B、错误正确答案：A16.电力电子器件在开通与关断的转换过程中一般不产生损耗。

（）A、正确正确答案：B17.电子技术包括信息电子技术和电力电子技术两大分支。

（）A、正确B、错误正确答案：A18.并联谐振逆变器必须是略呈电容性电路。

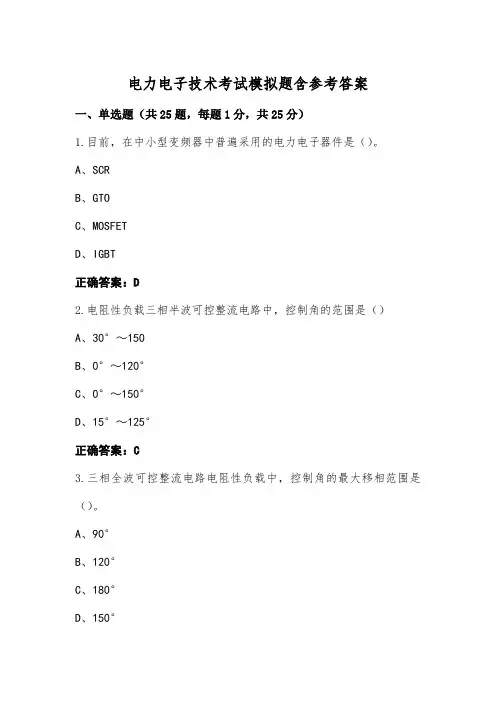

电力电子技术考试模拟题含参考答案一、单选题（共25题，每题1分，共25分）1.目前，在中小型变频器中普遍采用的电力电子器件是（）。

A、SCRB、GTOC、MOSFETD、IGBT正确答案：D2.电阻性负载三相半波可控整流电路中，控制角的范围是（）A、30°～150B、0°～120°C、0°～150°D、15°～125°正确答案：C3.三相全波可控整流电路电阻性负载中，控制角的最大移相范围是（）。

A、90°B、120°C、180°D、150°正确答案：B4.具有自关断能力的电力半导体器件称为()A、不控型器件B、全控型器件C、半控型器件D、触发型器件正确答案：B5.可实现有源逆变的电路为（）。

A、单相全控桥接续流二极管电路B、单相半控桥整流电路C、三相半波可控整流电路D、三相半控桥整流桥电路正确答案：C6.1957年美国通用电气（GE）公司研制出第一只（），它标志着电力电子技术的诞生。

A、电子管B、晶闸管C、MOSFETD、IGBT正确答案：B7.已经导通的晶闸管的可被关断的条件是流过晶闸管的电流（）A、减小至维持电流以下B、减小至擎住电流以下C、减小至门极触发电流以下D、减小至5A以下正确答案：A8.IGBT是一个复合型的器件，它是（）A、GTR驱动的MOSFETB、MOSFET驱动的GTRC、MOSFET驱动的晶闸管D、MOSFET驱动的GTO正确答案：B9.为了防止逆变失败，最小逆变角限制为()。

A、300～350B、200～250C、400～450D、100～150正确答案：A10.降压斩波电路中，已知电源电压Ud=16V，负载电压Uo=12V，斩波周期T=4ms，则开通时Ton=（）A、4msB、1msC、2msD、3ms正确答案：D11.单相半波可控整流电阻性负载电路中，控制角α的最大移相范围是（）A、150°B、120°C、90°D、180°正确答案：D12.电阻性负载三相半波可控整流电路中，控制角的范围是（）。

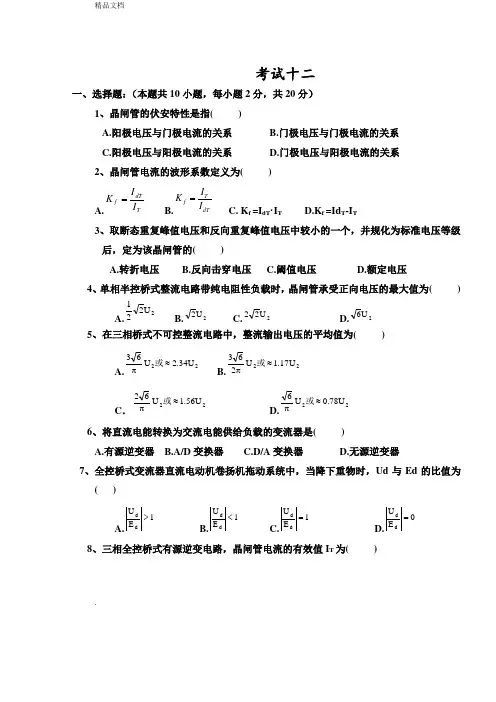

.考试十二一、选择题：（本题共10小题，每小题2分，共20分）1、晶闸管的伏安特性是指( ) A.阳极电压与门极电流的关系 B.门极电压与门极电流的关系 C.阳极电压与阳极电流的关系D.门极电压与阳极电流的关系2、晶闸管电流的波形系数定义为( )A.T dTf I I K =B.dTT f I I K =C. K f =I dT ·I TD.K f =Id T -I T3、取断态重复峰值电压和反向重复峰值电压中较小的一个，并规化为标准电压等级后，定为该晶闸管的( ) A.转折电压B.反向击穿电压C.阈值电压D.额定电压4、单相半控桥式整流电路带纯电阻性负载时，晶闸管承受正向电压的最大值为( )A.2U 221B.2U 2C.2U 22D.2U 65、在三相桥式不可控整流电路中，整流输出电压的平均值为( )A.22U 34.2U 63≈π或B.22U 17.1U 263≈π或C ．22U 56.1U 62≈π或D.22U 78.0U 6≈π或6、将直流电能转换为交流电能供给负载的变流器是( ) A.有源逆变器 B.A/D 变换器 C.D/A 变换器D.无源逆变器7、全控桥式变流器直流电动机卷扬机拖动系统中，当降下重物时，Ud 与Ed 的比值为( )A.1E U dd> B.1E U dd< C.1E U dd= D.0E U dd=8、三相全控桥式有源逆变电路，晶闸管电流的有效值I T 为( ).A.d I 31B.dI 31C.d I 32D.I d9、三相全控桥式变流电路工作于有源逆变状态的条件是( )A.3π=αB.2π<α C.4π=αD.2π>α10、触发电路中的触发信号应具有（ ） A.足够大的触发功率 B.足够小的触发功率 C.尽可能缓的前沿D.尽可能窄的宽度二、问答题：（本题共4小题，每小题5分，共20分）1、什么是控制角а？导通角θ？为什么一定要在晶闸管承受正向电压时触发晶闸管？（5分）2、什么是有源逆变？实现有源逆变的条件是什么？哪些电路可以实现有源逆变？（5分）3、为什么半控桥的负载侧并有续流管的电路不能实现有源逆变？（5分）4、用单结晶体管的触发电路,当移相到晶闸管达到某一导通角时,再继续调大导通角时,忽然晶闸管变成全关断是何原因?（5分）三、计算题：（本题共1小题，共10分）1、具有续流二极管VDR 半波可控整流电路，对发电机励磁绕组供电。

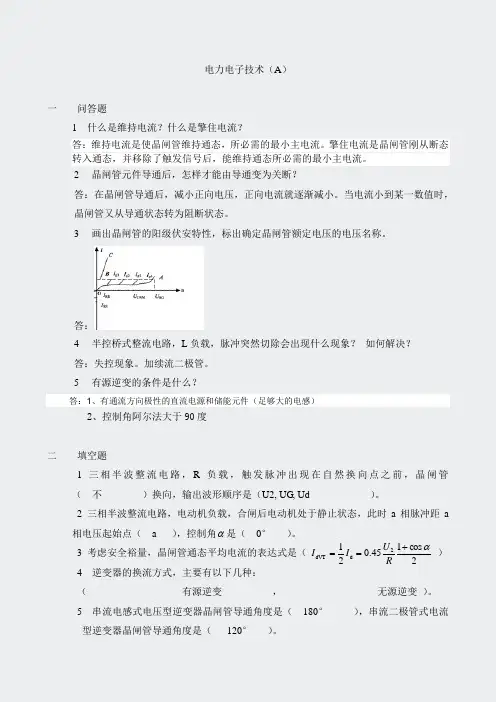

电力电子技术（A ）一 问答题1 什么是维持电流？什么是擎住电流？答：维持电流是使晶闸管维持通态，所必需的最小主电流。

擎住电流是晶闸管刚从断态转入通态，并移除了触发信号后，能维持通态所必需的最小主电流。

2 晶闸管元件导通后，怎样才能由导通变为关断？答：在晶闸管导通后，减小正向电压，正向电流就逐渐减小。

当电流小到某一数值时，晶闸管又从导通状态转为阻断状态。

3 画出晶闸管的阳级伏安特性，标出确定晶闸管额定电压的电压名称。

答：4 半控桥式整流电路，L 负载，脉冲突然切除会出现什么现象？ 如何解决？ 答：失控现象。

加续流二极管。

5 有源逆变的条件是什么？答：1、有通流方向极性的直流电源和储能元件（足够大的电感）2、控制角阿尔法大于90度 二 填空题1 三相半波整流电路，R 负载，触发脉冲出现在自然换向点之前，晶闸管（ 不 ）换向，输出波形顺序是（U2, UG , Ud ）。

2 三相半波整流电路，电动机负载，合闸后电动机处于静止状态，此时a 相脉冲距a相电压起始点（ a ），控制角α是（ 0° ）。

3 考虑安全裕量，晶闸管通态平均电流的表达式是（ ）4 逆变器的换流方式，主要有以下几种：（ 有源逆变 ， 无源逆变 ）。

5 串流电感式电压型逆变器晶闸管导通角度是（ 180° ），串流二极管式电流型逆变器晶闸管导通角度是（ 120° ）。

2cos 145.0212d dVT α+==R U I I三 单向半控桥式整流电路，L =∞，有续流二极管，2U =220V ，α=90°，R=9.9Ω，求晶闸管，续流二极管的电流有效值，平均值，变压器容量和cos ϕ。

解：21cos 0.92d U U α+= α=90° d U =10.9*220*2=99V dd U I R==10A KP ： dk I =2d I παπ-=2.5A K I =2d I παπ-=5A dzR I ==dI απ=5A zR I =d I απ=7.07A 22k I I = 22B S U I ==220*5*2=1.5554KV A cos ϕ=B P S =22d dU I U I =0.64四 三相全控桥式整流电路，电阻性负载。

电力电子技术模考试题+答案一、单选题（共30题，每题1分，共30分）1、目前所用的电力电子器件均由（）制成，故也称电力半导体器件。

A、金属B、半导体C、绝缘体D、导体正确答案：B2、带中心抽头变压器的逆变电路，器件承受的电压为全桥电路的（）倍A、4B、2C、1/2D、1正确答案：B3、单相半桥电压型逆变电路输出的电压幅值为输入电压的（）。

A、1倍B、3倍C、2倍D、一半正确答案：D4、交流调压电路是（）。

A、改变交流电的频率和控制晶闸管的开通相位B、以交流电的周期为单位控制晶闸管的通断C、只改变交流电的频率而不控制晶闸管的开通相位D、不改变交流电的频率只控制晶闸管的开通相位正确答案：D5、电流型逆变电路输出的电压波形为（）。

A、因负载不同而不同B、矩形波C、正弦波D、锯齿波正确答案：A6、当晶闸管加反向阳极电压时，不论门极加何种极性触发电压，管子都将工作在（）A、饱和状态B、关断状态C、不定D、导通状态正确答案：B7、电流型逆变电路，直流侧需要串联（）。

A、大电感B、大电容C、二极管D、大电阻正确答案：A8、三相桥式全控整流电路，共阴极组的晶闸管是（）。

A、VT1，VT3，VT5B、VT1，VT2，VT5C、VT1，VT3，VT4D、VT2，VT3，VT5正确答案：A9、将直流电能转换为交流电能供给负载的变流器是（）。

A、有源逆变器B、A/D变换器C、D/A变换器D、无源逆变正确答案：D10、单相全控桥式整流电路阻性负载最大触发角度是（）。

A、90°B、180°C、360°D、0°正确答案：B11、三相半波可控整流电路阻性负载，触发角移动范围为（）。

A、0º-150°B、0º-180°C、0º-90°D、0º-120°正确答案：A12、斩波电路控制方式中，T不变，改变ton，称为（）。

华东理工大学网络教育学院（全部答在答题纸上，请写清题号，反面可用。

试卷与答题纸分开交）电力电子技术_201906_模拟卷1_答案一、单选题（共10题,每题2分,共20分）1. 单相全控桥，带反电动势负载，当控制角α大于不导电角δ时，晶闸管的导通角θ为（2分）A.π-α-δB.π-α+δC.π-2αD.π-2δ.★标准答案：A2. 三相全控桥，工作在有源逆变状态，则晶闸管所承受的最大正向电压为（）。

（2分）A. B. C. D..★标准答案：D3. 三相半波可控整流电路中，如果三个晶闸管采用同一组触发装置，α的移相范围( )。

（2分）A.0o--60o；B.0o--90o；C.0o--120o；D.0o--150o；.★标准答案：C4. 已经导通的晶闸管的可被关断的条件是流过晶闸管的电流( ). （2分）A.减小至维持电流Ih以下B.减小至擎住电流IL以下C.减小至门极触发电流Ic以下D.减小至5A以下.★标准答案：A5. SPWM逆变器有两种调制方式：双极性和( )。

（2分）A.单极性B.多极性C.三极性D.四极性.★标准答案：A6. PWM斩波电路一般采用（）。

（2分）A.定频调宽控制B.定宽调频控制C.调频调宽控制D.瞬时值控制.★标准答案：A 7. 可实现有源逆变的电路为( )。

（2分）A.单相半波可控整流电路，B.三相半波可控整流桥带续流二极管电路，C.单相全控桥接续流二极管电路，D.三相半控桥整流电路。

.★标准答案：B8. 按器件的可控性分类，普通晶闸管属于（）（2分）A.全控型器件B.半控型器件C.不控型器件D.电压型器件.★标准答案：B9. 下列几种电力电子器件中开关频率最高的是( ) （2分）A.功率晶体管B.IGBTC.功率MOSFETD.晶闸管.★标准答案：C10. α=( )时，三相全控桥式整流电路带电阻负载电路，输出负载电压波形处于连续和断续的临界状态。

（2分）A.0度；B.60度；C.30度；D.120度；.★标准答案：C二、判断题（共10题,每题2分,共20分）1. 晶闸管维持电流I H与擎住电流I L在数值大小上有I L大于I H。

电力电子技术问答一、问答：1、什么是电力电子技术？答：用于电力领域的电子技术，即应用电力电子器件对电能进行变换和控制的技术。

2、电力变换通常包括那几类？答：电力变换通常分为四大类，即交流变直流（整流）、直流变交流（逆变）、直流变直流（直流斩波）和交流变交流。

其中交流变交流可以是电压或电力的变换，叫交流电力控制，也可以是变频和相数的变换。

3、什么是电力电子器件？答：电力电子器件是指直接应用于承担电能的变换或控制任务的主电路中，实现电能的变换或控制的电子器件。

目前，电力电子器件一般专指电力半导体器件。

4、电力电子器件如何分类？答：按照电力电子器件被控制信号所控制的程度，可分为以下三类：不可控器件、半控型器件和全控型器件（又叫自关断器件）。

根据器件内部电子和空穴两种载流子参与导电的情况，电力电子器件又可分为：单极型器件、双极型器件和混合型器件。

按照控制信号的不同，还可将电力电子器件分为电流驱动型和电压驱动型，后者又叫场控器件或场效应器件。

5、什么是晶闸管？它主要有哪些应用？答：晶闸管是硅晶体闸流管的简称，它包括普通晶闸管和双向、可关断、逆导、快速等晶闸管。

普通型晶闸管（Thyristor）曾称为可控硅整流器，常用SCR（Silicon Controlled Rectifier）表示。

在实际应用中，如果没有特殊说明，皆指普通晶闸管而言。

晶闸管主要用来组成整流、逆变、斩波、交流调压、变频等变流装置和交流开关以及家用电器实用电路等。

6、晶闸管导通条件是什么？怎样使晶闸管由导通变为关断？开通条件（1）晶闸管的阳极和阴极之间施加正向阳极电压。

（2）晶闸管的门极和阴极之间必须加上适当的正向脉冲电压和电流。

欲使之关断，需将流过晶闸管的电流减小到维持电流以下，可采取阳极电压反向、减小阳极电压或增大回路阻抗等方法。

在晶闸管阳极——阴极之间加正向电压，门极也加正向电压，产生足够的门极电流Ig，则晶闸管导通，其导通过程叫触发。

《电力电子技术》一、填空题（每空1分，共20分）1、晶闸管的图形符号是，三个电极分别是、、和，双向晶闸管的图形符号是，它的三个极分是、、和。

2、晶闸管的导通条件、；关断条件是。

3、单相全波可控整流电路中，晶闸管承受的最大反向电压为。

三相半波可控整流电路中，晶闸管承受的最大反向电压为。

（电源电压为U2）4、从晶闸管开始承受正向电压起到晶闸管导通之间的电角度称为角，用表示。

5、同步电压为锯齿波的触发电路锯齿波底宽可达度；正弦波触发电路的理想移相范围可达度，实际移相范围只有。

6、一般操作过电压都是瞬时引起的尖峰电压，经常使用的保护方法是而对于能量较大的过电压，还需要设置非线性电阻保护，目前常用的方法有。

二、判断题（每小题2分，共10分）1、设置补偿电容可以提高变流装置的功率因数。

（）2、给晶闸管加上正向阳极电压它就会导通。

（）3、在半控桥整流电路中，大电感负载不加续流二极管，电路出故障时可能会出现失控现象。

（）4、在单相全控桥电路中，晶闸管的额定电压应取U2。

（）5、在三相半波可控整流电路中，电路输出电压的波形脉动频率为300Hz。

（）三、简答题（每小题10分，共30分）1、并联谐振式逆变电路利用负载电压进行换相，为保证换相应满足什么条件？2、电压型逆变电路中反馈二极管的作用是什么？为什么电流型逆变电路中没有反馈二极管？3、全控型器件的缓冲电路的主要作用是什么?试分析RCD缓冲电路中各元件的作用。

四、单相半波可控整流电路对电感负载供电，L=20Mh，U2=100V，求当︒=0α时和︒60时的负载电流Id，并画出Ud与Id波形。

（共20分）五、一台调光台灯由单相交流调压电路供电，设该台灯可看作电阻负载，在α=0︒时输出功率为最大值，试求功率为最大输出功率的80%、50%时的开通角α。

（共20分）电力电子技术答案一、填空题（每空1分，共20分。

）1、晶闸管的图形符号是，三个电极分别是阳极A、阴极K 、和门极G ，双向晶闸管的图形符号是，它的三个极分是第一阳极T1、第二阳极T2、和门极G 。

电力电子技术模拟题一、判断题（共100题，每题1分，共100分）1、降压式斩波电路的特点是,输出电压和输出电流都比输入低。

A、正确B、错误正确答案：B2、变频调速实际上是改变电动机内旋转磁场的速度达到改变输出转速的目的。

（）A、正确B、错误正确答案：A3、给晶闸管门极和阴极之间加正向电压它就会导通。

A、正确B、错误正确答案：B4、降压斩波电路斩波开关导通时，电感通过二极管续流。

（）A、正确B、错误正确答案：B5、与半桥逆变电路相比，全桥逆变电路的电压、电流的幅值均增加了一倍。

A、正确B、错误正确答案：A6、半桥电路常用于几千瓦以下的小功率逆变器。

A、正确B、错误正确答案：A7、在半控桥整流带大电感负载不加续流二极管电路中，电路出故障时会出现失控现象。

A、正确B、错误正确答案：A8、门极又称栅极也可以叫控制级。

（）B、错误正确答案：A9、SCR是不可控型器件。

A、正确B、错误正确答案：B10、逆变器工作过程中，实现换相的方式有器件换相、电网换相、负载换相和强迫换相。

（）A、正确B、错误正确答案：A11、两个以上晶闸管串联使用，是为了解决自身额定电压偏低，不能胜用电路电压要求，而采取的一种解决方法，但必须采取均压措施。

（）A、正确B、错误正确答案：A12、斩波电路通常要在电路中加上电容以减小电流的变化率。

A、正确B、错误正确答案：B13、触发普通晶闸管的触发脉冲，也能触发可关断晶闸管。

（）A、正确B、错误正确答案：B14、GTO开通时间是指延迟时间和上升时间之和。

（）A、正确B、错误正确答案：A15、PN结的电流是从N型半导体流向P型半导体。

A、正确B、错误正确答案：B16、三极管的内部有三个PN结。

B、错误正确答案：B17、电压型逆变器其中间直流环节以电容贮能。

（）A、正确B、错误正确答案：A18、变频调速装置是属于无源逆变的范畴。

（）A、正确B、错误正确答案：A19、逆变电路中的交流侧不与电网连接，而与负载直接连接的是无源逆变。

XX学院 20XX年秋季学期电力电子技术模拟试题3（开卷，时间：120分钟）（所有答案必须写在答题纸上）一、填空题（20分，每题1分）1.直流斩波电路完成的是直流到的变换。

2.直流斩波电路中最基本的两种电路是电路和电路。

3.斩波电路有三种控制方式：、和。

其中最常用的控制方式是：。

4.脉冲宽度调制的方法是：不变，时间变化，即通过导通占空比的改变来改变变压比，控制输出电压。

5.脉冲频率调制的方法是: 时间不变，变化，导通比也能发生变化，从而达到改变输出电压的目的。

该方法的缺点是：的变化范围有限。

输出电压、输出电流中的不固定，不利于滤波器的设计。

6.降压斩波电路中通常串接较大电感，其目的是使负载电流。

7.升压斩波电路使电压升高的原因：电感L ，电容C 。

8.升压斩波电路的典型应用有和等。

9.升降压斩波电路和Cuk斩波电路呈现升压状态的条件是开关器件的导通占空比为；呈现降压状态的条件是开关器件的导通占空比为。

二、简答题（20分，每题2分）1. 复合斩波电路中的电流可逆斩波电路和桥式斩波电路在拖动直流电动机时，均能实现负载电流可逆的要求，那么二者有什么区别？2. 多相多重斩波电路有何优点？3. T型可逆斩波电路与H型可逆斩波电路相比各有何优缺点？4.桥式可逆斩波电路的两种控制方式，即双极式和单极式，各有何优缺点？5.什么是电压型逆变电路？什么是电流型逆变电路？二者各有什么特点。

6.在三相桥式全控整流电路中，电阻负载，如果有一个晶闸管不能导通，此时的整流电压波形如何？如果有一个晶闸管被击穿而短路，其它晶闸管受什么影响？7.整流电路多重化的主要目的是什么？8.变压器漏感对整流电路有何影响？9.交交变频电路的主要特点和不足是什么？其主要用途是什么？10.单相交交变频电路和直流电动机传动用的反并联可控整流电路有什么不同？三、画图题（10分）11.画出RCD型缓冲电路的结构，并说明有、无缓冲电路时，器件关断时各应按照那条负载线转移，标出转移的方向，并说明理由。
