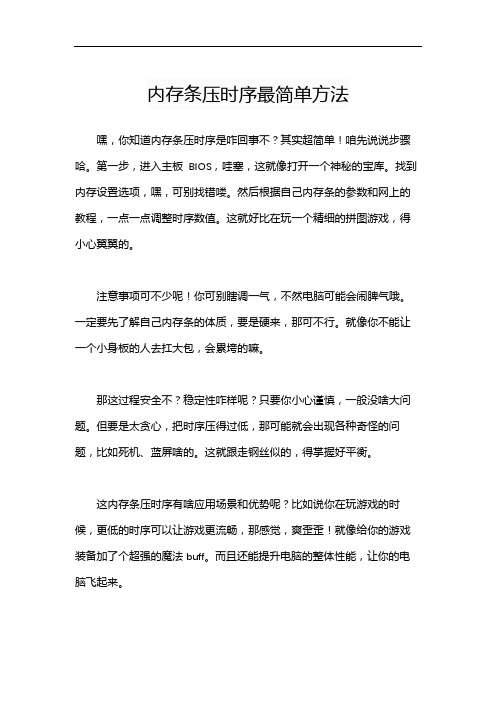

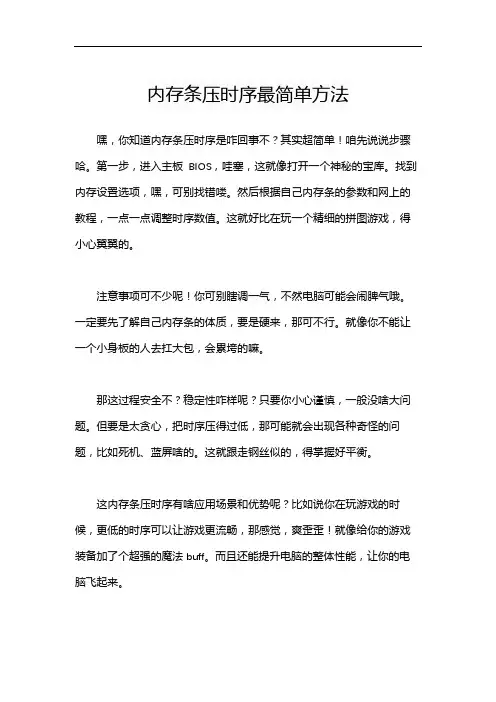

内存条压时序最简单方法
嘿，你知道内存条压时序是咋回事不？其实超简单！咱先说说步骤哈。

第一步，进入主板BIOS，哇塞，这就像打开一个神秘的宝库。

找到内存设置选项，嘿，可别找错喽。

然后根据自己内存条的参数和网上的教程，一点一点调整时序数值。

这就好比在玩一个精细的拼图游戏，得小心翼翼的。

注意事项可不少呢！你可别瞎调一气，不然电脑可能会闹脾气哦。

一定要先了解自己内存条的体质，要是硬来，那可不行。

就像你不能让一个小身板的人去扛大包，会累垮的嘛。

那这过程安全不？稳定性咋样呢？只要你小心谨慎，一般没啥大问题。

但要是太贪心，把时序压得过低，那可能就会出现各种奇怪的问题，比如死机、蓝屏啥的。

这就跟走钢丝似的，得掌握好平衡。

这内存条压时序有啥应用场景和优势呢？比如说你在玩游戏的时候，更低的时序可以让游戏更流畅，那感觉，爽歪歪！就像给你的游戏装备加了个超强的魔法buff。

而且还能提升电脑的整体性能，让你的电脑飞起来。

我给你讲个实际案例哈。

我有个朋友，他就压了内存条时序，哇，那电脑速度提升得可不是一点半点。

以前玩游戏卡顿得让人抓狂，现在呢，丝滑得很。

就像从老牛拉破车变成了超级跑车。

所以啊，内存条压时序只要你方法得当，注意安全，那绝对是提升电脑性能的好办法。

赶紧试试吧！。

内存时序以及内存时序优化内存时序是指计算机执行指令时，读取、写入内存的操作所遵循的时间顺序。

内存时序优化是指通过改进内存的读写性能，提高计算机的运行效率。

下面将介绍内存时序以及内存时序优化的相关内容。

一、内存时序1.内存的基本操作计算机内存是存储数据的重要组成部分，包括读操作和写操作两种基本操作。

读操作是指从内存中读取数据到CPU中进行处理，写操作是指将CPU中的数据写入到内存中进行存储。

2.内存读操作的过程内存读操作主要包括以下步骤：（1）指令发出：CPU向内存发出读指令。

（2）地址传递：CPU将要读取的地址传递给内存。

（3）数据传递：内存将地址对应的数据传递给CPU。

（4）数据接收：CPU接收到数据并进行处理。

3.内存写操作的过程内存写操作主要包括以下步骤：（1）指令发出：CPU向内存发出写指令。

（2）地址传递：CPU将要写入的地址传递给内存。

（3）数据传递：CPU将要写入的数据传递给内存。

（4）数据存储：内存将数据存储到地址对应的位置。

4.内存时序的要求内存时序要求读操作和写操作都需要在一定的时间范围内完成，以保证数据的正确性。

内存时序的主要指标包括存储器访问速度、存储周期、存储步骤等。

1.提高存储器访问速度存储器访问速度是影响内存时序的一个重要因素。

可以通过提高内存的工作频率、增加缓存大小等方式提高存储器的访问速度，以减少内存读写操作的延迟。

2.优化存储周期存储周期是内存读写操作中一个重要的时序参数，指的是相邻两次操作间的时间间隔。

通过调整存储周期的大小，可以在保证数据一致性的前提下，尽可能地缩短内存读写操作的时间。

3.优化存储步骤内存读写操作需要经过多个步骤，包括地址传递、数据传递等。

可以通过优化这些步骤的执行顺序、并行执行等方式，减少内存读写操作的总时间。

4.高级内存时序优化技术除了上述常见的内存时序优化手段，还有一些高级技术可以进一步提高内存的读写性能。

例如预取技术，可以提前将可能会使用到的数据加载到缓存中，以减少内存访问的延迟。

电脑内存频率和时序解析现如今，电脑已经成为了我们生活中不可或缺的一部分。

而在选择电脑时，我们经常会听到关于内存频率和时序的说法。

那么，什么是内存频率和时序？它们对电脑性能有何影响？今天，我将为大家一一解析。

内存频率，即内存时钟频率，是指内存模块每秒钟能够完成的数据传输次数。

它通常用单位MHz来表示，越高的频率意味着内存模块每秒钟能够传输更多的数据，从而使得电脑能够更快地处理任务。

内存频率是电脑性能的重要指标之一。

那么，内存时序又是什么呢？内存时序是指内存模块在完成数据传输时所需要的时间。

它通常由一串数字来表示，比如16-18-18-36。

其中，第一个数字代表的是CAS延迟，即内存存取操作的延迟时间；后面三个数字分别代表的是tRCD、tRP和tRAS，它们分别代表了不同的时间间隔。

通过控制这些数字，我们可以调整内存模块的性能。

那么内存频率和时序到底哪个更重要呢？其实，并没有一个固定的答案。

在大多数情况下，内存频率的提升比时序的调整对性能的提升更为明显。

毕竟，频率决定了内存模块每秒钟能够传输的数据量，而时序只是影响了内存模块内部操作的速度。

因此，如果你的电脑主要用于进行大量数据处理的任务，那么优先考虑内存频率可能更加合适。

然而，对于一些特定的应用场景来说，内存时序的调整也可以带来一定的性能提升。

比如在游戏中，内存时序的优化可以减少内存访问等待的时间，从而提高游戏的流畅度和响应速度。

所以，如果你是一位热衷于游戏的玩家，不妨适当关注一下内存时序的选择。

当然，无论是内存频率还是时序，我们在选择时都要权衡利弊。

高频率和松散的时序可以提高内存的传输速度，但可能会使得内存模块的稳定性下降；而低频率和紧凑的时序则可以提高内存模块的稳定性，但传输速度可能会受到限制。

因此，在选择内存时，我们需要根据自己的电脑使用需求来进行权衡和取舍。

总结一下，内存频率和时序是影响电脑性能的两个重要指标。

内存频率决定了内存模块每秒钟能够传输的数据量，而时序影响了内存模块内部操作的速度。

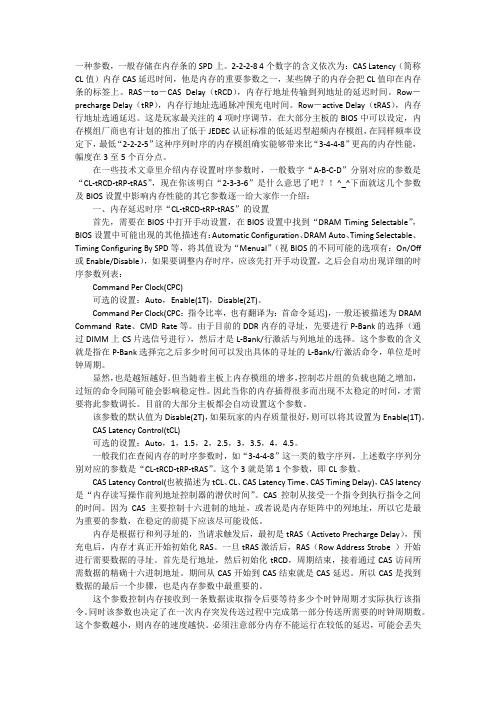

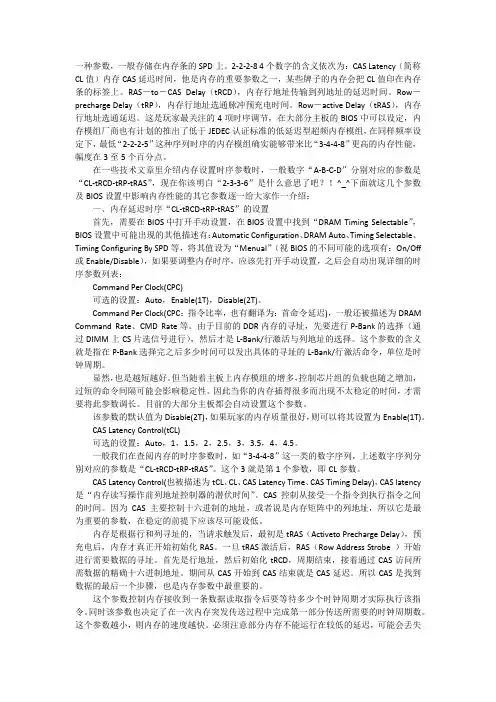

一种参数，一般存储在内存条的SPD上。

2-2-2-8 4个数字的含义依次为：CAS Latency（简称CL值）内存CAS延迟时间，他是内存的重要参数之一，某些牌子的内存会把CL值印在内存条的标签上。

RAS－to－CAS Delay（tRCD），内存行地址传输到列地址的延迟时间。

Row－precharge Delay（tRP），内存行地址选通脉冲预充电时间。

Row－active Delay（tRAS），内存行地址选通延迟。

这是玩家最关注的4项时序调节，在大部分主板的BIOS中可以设定，内存模组厂商也有计划的推出了低于JEDEC认证标准的低延迟型超频内存模组，在同样频率设定下，最低“2-2-2-5”这种序列时序的内存模组确实能够带来比“3-4-4-8”更高的内存性能，幅度在3至5个百分点。

在一些技术文章里介绍内存设置时序参数时，一般数字“A-B-C-D”分别对应的参数是“CL-tRCD-tRP-tRAS”，现在你该明白“2-3-3-6”是什么意思了吧？！^_^下面就这几个参数及BIOS设置中影响内存性能的其它参数逐一给大家作一介绍：一、内存延迟时序“CL-tRCD-tRP-tRAS”的设置首先，需要在BIOS中打开手动设置，在BIOS设置中找到“DRAM Timing Selectable”，BIOS设置中可能出现的其他描述有：Automatic Configuration、DRAM Auto、Timing Selectable、Timing Configuring By SPD等，将其值设为“Menual”（视BIOS的不同可能的选项有：On/Off 或Enable/Disable），如果要调整内存时序，应该先打开手动设置，之后会自动出现详细的时序参数列表：Command Per Clock(CPC)可选的设置：Auto，Enable(1T)，Disable(2T)。

Command Per Clock(CPC：指令比率，也有翻译为：首命令延迟)，一般还被描述为DRAM Command Rate、CMD Rate等。

内存的工作原理及时序介绍时序及相关概念以下我把时序分为两部分，只是为了下文介绍起来作为归类，非官方分类方法。

第一时序：CL-tRCD-tRP-tRAS-CR，就是我们常说的5个主要时序。

第二时序：（包含所有XMP时序）在讲时序之前，我想先让大家明白一些概念。

内存时钟信号是方波，DDR内存在时钟信号上升和下降时各进行一次数据传输，所以会有等效两倍传输率的关系。

例如DDR3-1333的实际工作频率是666.7MHz，每秒传输数据666.7*2=1333百万次，即1333MT/s，也就是我们说的等效频率1333MHz，再由每条内存位宽是64bit，那么它的带宽就是：1333MT/s*64bit/8（8bit是一字节）=10667MB/s。

所谓时序，就是内存的时钟周期数值，脉冲信号经过上升再下降，到下一次上升之前叫做一个时钟周期，随着内存频率提升，这个周期会变短。

例如CL9的意思就是CL这个操作的时间是9个时钟周期。

另外还要搞清楚一些基本术语：Cell：颗粒中的一个数据存储单元叫做一个Cell，由一个电容和一个N沟道MOSFET组成。

Bank：8bit的内存颗粒，一个颗粒叫做一个bank，4bit的颗粒，正反两个颗粒合起来叫做一个bank。

一根内存是64bit，如果是单面就是8个8bit颗粒，如果是双面，那就是16个4bit的颗粒分别在两面，不算ECC颗粒。

Rank：内存PCB的一面所有颗粒叫做一个rank，目前在Unbuffered台式机内存上，通常一面是8个颗粒，所以单面内存就是1个rank，8个bank，双面内存就是2个rank，8个bank。

Bank与rank的定义是SPD信息的一部分，在AIDA64中SPD一栏可以看到。

DIMM：指一条可传输64bit数据的内存PCB，也就是内存颗粒的载体，算上ECC芯片，一条DIMM PCB最多可以容纳18个芯片。

第一时序CAS Latency（CL）：CAS即Column Address Strobe，列地址信号，它定义了在读取命令发出后到数据读出到IO接口的间隔时间。

电脑内存频率与时序的解析随着计算机技术的不断发展，电脑内存作为计算机硬件的重要组成部分，其性能和稳定性也备受关注。

在选择电脑内存时，除了容量和类型外，频率与时序也是需要考虑的关键因素。

本文将就电脑内存的频率与时序进行解析和分析。

一、电脑内存频率的含义电脑内存频率指的是内存模块的运行速度，通常以兆赫兹（MHz）为单位进行计量。

频率越高，内存的传输速度越快，计算机的运行速度也会相应提升。

常见的内存频率包括DDR4-3200、DDR4-2666等，其中的数字表示频率数值。

二、电脑内存时序的含义电脑内存时序则指的是内存模块从接收到命令到完成数据传输所需的时间，通常以CL（CAS Latency）值来表示。

CL值越低，意味着内存响应速度越快，执行命令的延迟时间越短。

在内存时序中还包括其他参数，如tRCD、tRP、tRAS等，这些参数综合起来决定了内存模块的整体性能。

三、内存频率和时序的关系在电脑内存中，频率和时序并不是独立存在的，而是相互影响、相互制约的关系。

一般来说，较高的频率可以带来更高的传输速度，从而提升计算机的性能。

然而，频率越高，时序一般也会相应增大，增加了内存的延迟时间。

因此，在选择内存时，需要综合考虑频率和时序，找到一个平衡点。

四、如何选择适合的内存频率和时序1.了解主板和处理器的兼容性在选择内存时，首先要了解主板和处理器的支持范围。

不同主板和处理器对内存的支持规格有所区别，只有选择兼容的内存才能发挥最佳性能。

2.根据需求选择合适的频率根据个人使用需求，选择适合的内存频率。

对于一般用户来说，DDR4-3200或DDR4-2666的内存频率已经足够满足大多数应用。

而一些对计算速度要求较高的专业用户，可以考虑选择更高频率的内存。

3.权衡频率和时序在选择内存时，也要权衡频率和时序的关系。

频率和时序并非越高越好，而是需要找到一个平衡点。

对于普通用户来说，频率略高于时序的内存可以提供良好的性能。

而对于追求超频和极致性能的玩家和专业用户来说，可以尝试选择更高频率和较低时序的内存。

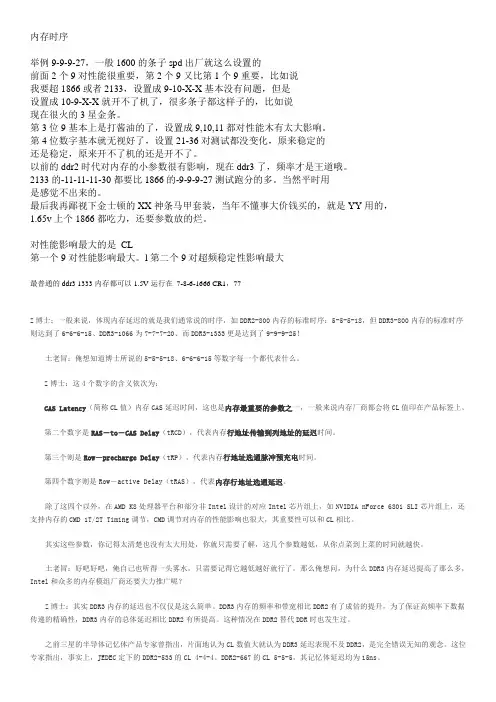

内存时序举例9-9-9-27，一般1600的条子spd出厂就这么设置的前面2个9对性能很重要，第2个9又比第1个9重要，比如说我要超1866或者2133，设置成9-10-X-X基本没有问题，但是设置成10-9-X-X就开不了机了，很多条子都这样子的，比如说现在很火的3星金条。

第3位9基本上是打酱油的了，设置成9,10,11都对性能木有太大影响。

第4位数字基本就无视好了，设置21-36对测试都没变化，原来稳定的还是稳定，原来开不了机的还是开不了。

以前的ddr2时代对内存的小参数很有影响，现在ddr3了，频率才是王道哦。

2133的-11-11-11-30都要比1866的-9-9-9-27测试跑分的多。

当然平时用是感觉不出来的。

最后我再鄙视下金士顿的XX神条马甲套装，当年不懂事大价钱买的，就是YY用的，1.65v上个1866都吃力，还要参数放的烂。

对性能影响最大的是CL第一个9对性能影响最大。

l第二个9对超频稳定性影响最大最普通的ddr3 1333内存都可以1.5V运行在7-8-6-1666 CR1，77Z博士：一般来说，体现内存延迟的就是我们通常说的时序，如DDR2-800内存的标准时序：5-5-5-18，但DDR3-800内存的标准时序则达到了6-6-6-15、DDR3-1066为7-7-7-20、而DDR3-1333更是达到了9-9-9-25！土老冒：俺想知道博士所说的5-5-5-18、6-6-6-15等数字每一个都代表什么。

Z博士：这4个数字的含义依次为：CAS Latency（简称CL值）内存CAS延迟时间，这也是内存最重要的参数之一，一般来说内存厂商都会将CL值印在产品标签上。

第二个数字是RAS－to－CAS Delay（tRCD），代表内存行地址传输到列地址的延迟时间。

第三个则是Row－precharge Delay（tRP），代表内存行地址选通脉冲预充电时间。

第四个数字则是Row－active Delay（tRAS），代表内存行地址选通延迟。

内存（DRAM）的工作原理及时序介绍DRAM（Dynamic Random-Access Memory）是一种常见的计算机内存类型，它以其低成本和高密度而受到广泛应用。

本文将介绍DRAM的工作原理和时序。

DRAM是一种存储信息的半导体器件，它由一系列的存储单元组成。

每个存储单元通常由一个电容和一个开关组成，电容存储数据位的信息（0或1），而开关用于控制访问电容的操作。

DRAM的工作原理可以简单地概括为以下几个步骤：1.存储数据：当计算机开始写入数据时，DRAM控制器向DRAM芯片发送写入命令和数据信号。

DRAM芯片将数据存储在电容中，并将电压驱使电容充电或放电，以表示数据位的状态（0或1）。

2.刷新电容：由于电容会有漏电现象，DRAM芯片需要定期刷新电容以保持数据的有效性。

当计算机不在访问DRAM时，DRAM控制器会发送刷新命令，将电容充电至预定电压。

刷新过程会导致DRAM芯片无法响应读写请求，这被称为刷新周期。

3.访问数据：当计算机需要读取数据时，DRAM控制器向DRAM芯片发送读命令和地址等相关信息。

DRAM芯片根据地址定位并提供相应的数据信号。

读取的数据会传送到数据总线上，供计算机使用。

需要注意的是，DRAM的读写操作是不可同时进行的，因为它们共享同一个数据总线。

DRAM芯片会根据控制信号进行选择性地执行读写操作。

DRAM的时序是指控制信号的时序，即确定命令传输、地址传输和数据传输等操作的时间顺序。

下面是一些常见的DRAM时序信号以及它们的功能：1. RAS（Row Address Strobe）：行地址选通信号，用于选择DRAM 芯片中的行（即数据块）。

2. CAS（Column Address Strobe）：列地址选通信号，用于选择行内的列。

3. WE（Write Enable）：写使能信号，用于启动写操作。

4. OE（Output Enable）：输出使能信号，用于启动读操作。

5. CLK（Clock）：时钟信号，用于同步DRAM芯片操作。

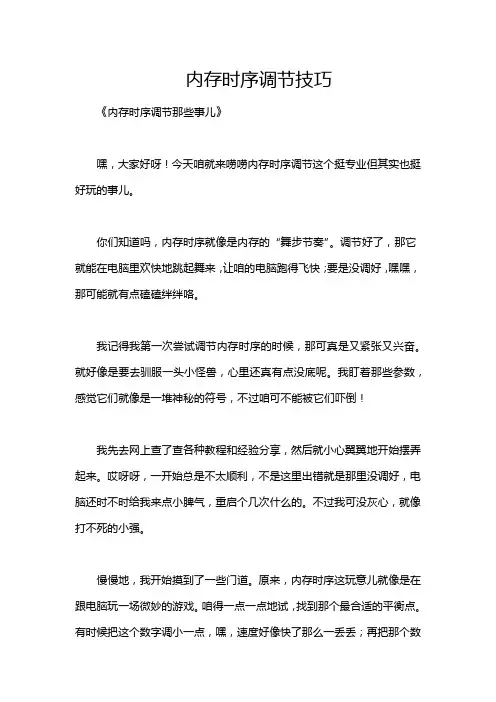

内存时序调节技巧《内存时序调节那些事儿》嘿，大家好呀！今天咱就来唠唠内存时序调节这个挺专业但其实也挺好玩的事儿。

你们知道吗，内存时序就像是内存的“舞步节奏”。

调节好了，那它就能在电脑里欢快地跳起舞来，让咱的电脑跑得飞快；要是没调好，嘿嘿，那可能就有点磕磕绊绊咯。

我记得我第一次尝试调节内存时序的时候，那可真是又紧张又兴奋。

就好像是要去驯服一头小怪兽，心里还真有点没底呢。

我盯着那些参数，感觉它们就像是一堆神秘的符号，不过咱可不能被它们吓倒！我先去网上查了查各种教程和经验分享，然后就小心翼翼地开始摆弄起来。

哎呀呀，一开始总是不太顺利，不是这里出错就是那里没调好，电脑还时不时给我来点小脾气，重启个几次什么的。

不过我可没灰心，就像打不死的小强。

慢慢地，我开始摸到了一些门道。

原来，内存时序这玩意儿就像是在跟电脑玩一场微妙的游戏。

咱得一点一点地试，找到那个最合适的平衡点。

有时候把这个数字调小一点，嘿，速度好像快了那么一丢丢；再把那个数字调大一点，哟，又有不一样的感觉了。

而且吧，调节内存时序还得有点耐心。

别指望一下子就能调到完美状态，那可不容易。

有时候调了半天，感觉好像没啥变化，但其实可能已经有了一些细微的提升，只是咱没察觉到罢了。

有一次，我花了好几个小时在那捣鼓内存时序，我老婆都看不下去了，说我：“你这是跟它有仇啊，咋就一直折腾不休呢！”哈哈，我笑着跟她说：“这叫追求极致，亲爱的！”不过说真的，当终于调好内存时序，看到电脑的性能有了明显提升的时候，那种成就感简直爆棚！就好像是自己亲手打造了一个超级电脑英雄一样。

总之呢，内存时序调节虽然有点复杂，但也挺有趣的。

只要咱有耐心，多尝试，就一定能让我们的内存跳出最精彩的舞步！大家也赶紧去试试吧，说不定你也能成为一个内存时序调节大师呢！哈哈！。
