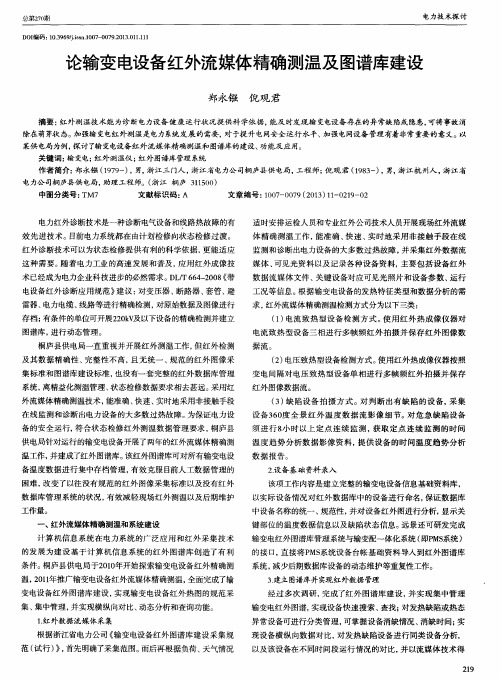

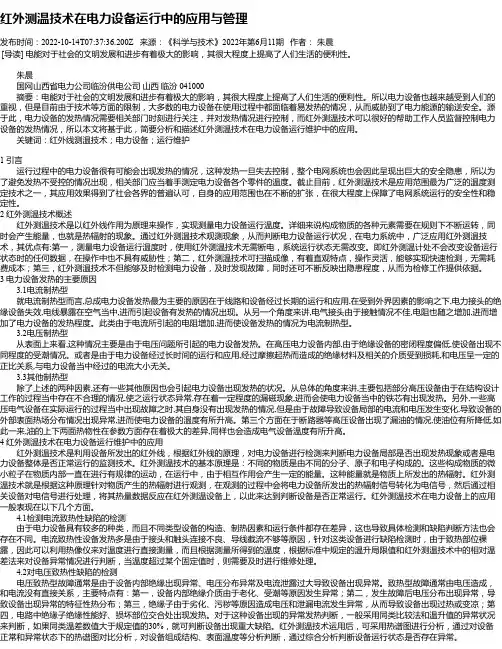

红外测温技术在电力设备运行中的应用与管理发布时间：2022-10-14T07:37:36.200Z 来源：《科学与技术》2022年第6月11期作者：朱晨[导读] 电能对于社会的文明发展和进步有着极大的影响，其很大程度上提高了人们生活的便利性。
朱晨国网山西省电力公司临汾供电公司山西临汾 041000摘要：电能对于社会的文明发展和进步有着极大的影响，其很大程度上提高了人们生活的便利性。
所以电力设备也越来越受到人们的重视，但是目前由于技术等方面的限制，大多数的电力设备在使用过程中都面临着易发热的情况，从而威胁到了电力能源的输送安全。
源于此，电力设备的发热情况需要相关部门时刻进行关注，并对发热情况进行控制，而红外测温技术可以很好的帮助工作人员监督控制电力设备的发热情况，所以本文将基于此，简要分析和描述红外测温技术在电力设备运行维护中的应用。
关键词：红外线测温技术；电力设备；运行维护1 引言运行过程中的电力设备很有可能会出现发热的情况，这种发热一旦失去控制，整个电网系统也会因此呈现出巨大的安全隐患，所以为了避免发热不受控的情况出现，相关部门应当着手测定电力设备各个零件的温度。
截止目前，红外测温技术是应用范围最为广泛的温度测定技术之一，其应用效果得到了社会各界的普遍认可，自身的应用范围也在不断的扩张，在很大程度上保障了电网系统运行的安全性和稳定性。
2 红外测温技术概述红外测温技术是以红外线作用为原理来操作，实现测量电力设备运行温度。
详细来说构成物质的各种元素需要在规则下不断运转，同时会产生能量，也就是热辐射的现象。
通过红外测温技术观测现象，从而判断电力设备运行状况，在电力系统中，广泛应用红外测温技术，其优点有:第一，测量电力设备运行温度时，使用红外测温技术无需断电，系统运行状态无需改变。
即红外测温计处不会改变设备运行状态时的任何数据，在操作中也不具有威胁性；第二，红外测温技术可扫描成像，有着直观特点，操作灵活，能够实现快速检测，无需耗费成本；第三，红外测温技术不但能够及时检测电力设备，及时发现故障，同时还可不断反映出隐患程度，从而为检修工作提供依据。

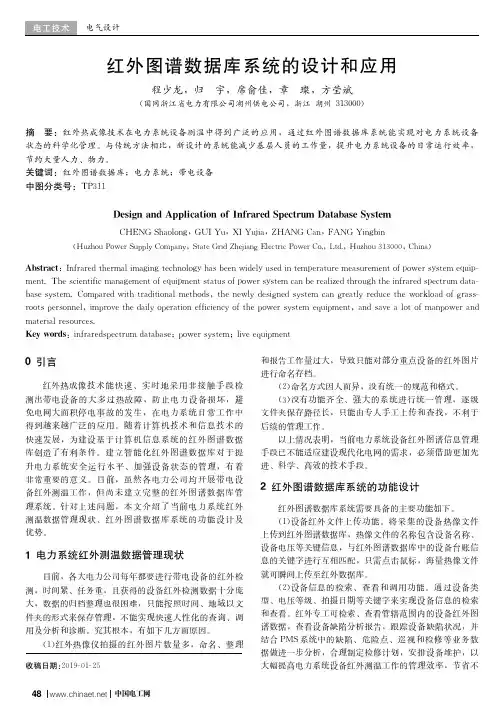

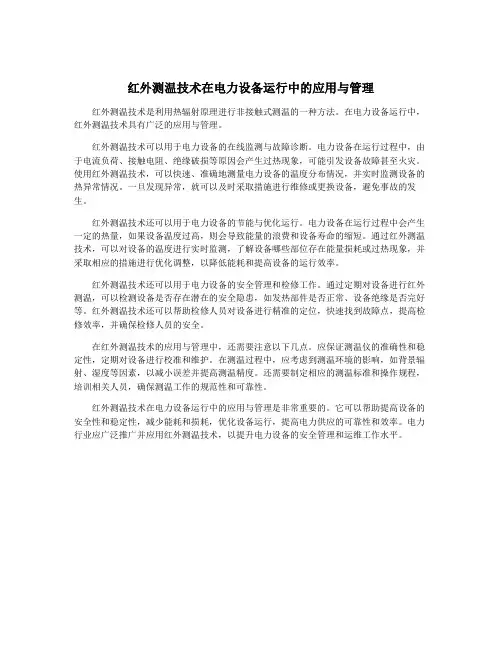

红外测温技术在电力设备运行中的应用与管理红外测温技术是利用热辐射原理进行非接触式测温的一种方法。
在电力设备运行中，红外测温技术具有广泛的应用与管理。
红外测温技术可以用于电力设备的在线监测与故障诊断。
电力设备在运行过程中，由于电流负荷、接触电阻、绝缘破损等原因会产生过热现象，可能引发设备故障甚至火灾。
使用红外测温技术，可以快速、准确地测量电力设备的温度分布情况，并实时监测设备的热异常情况。
一旦发现异常，就可以及时采取措施进行维修或更换设备，避免事故的发生。
红外测温技术还可以用于电力设备的节能与优化运行。
电力设备在运行过程中会产生一定的热量，如果设备温度过高，则会导致能量的浪费和设备寿命的缩短。
通过红外测温技术，可以对设备的温度进行实时监测，了解设备哪些部位存在能量损耗或过热现象，并采取相应的措施进行优化调整，以降低能耗和提高设备的运行效率。
红外测温技术还可以用于电力设备的安全管理和检修工作。
通过定期对设备进行红外测温，可以检测设备是否存在潜在的安全隐患，如发热部件是否正常、设备绝缘是否完好等。
红外测温技术还可以帮助检修人员对设备进行精准的定位，快速找到故障点，提高检修效率，并确保检修人员的安全。
在红外测温技术的应用与管理中，还需要注意以下几点。
应保证测温仪的准确性和稳定性，定期对设备进行校准和维护。
在测温过程中，应考虑到测温环境的影响，如背景辐射、湿度等因素，以减小误差并提高测温精度。
还需要制定相应的测温标准和操作规程，培训相关人员，确保测温工作的规范性和可靠性。
红外测温技术在电力设备运行中的应用与管理是非常重要的。
它可以帮助提高设备的安全性和稳定性，减少能耗和损耗，优化设备运行，提高电力供应的可靠性和效率。
电力行业应广泛推广并应用红外测温技术，以提升电力设备的安全管理和运维工作水平。
带电设备红外诊断应用规范(1)一、范围本规范规定了红外诊断技术在电力设备中的应用要求、诊断方法、诊断周期、数据处理与分析、诊断报告的编制等内容。
本规范适用于交流电压 10kV 及以上、频率 50Hz 及以上的各类发、输、变电设备的红外诊断应用。
二、规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
三、术语和定义1. 红外辐射：自然界中的一切物体，只要其温度高于绝对零度（273℃），都在不停地以电磁波的形式向外传送能量，这种传送能量的方式称为辐射。
物体通过辐射所放出的能量，称为辐射能，简称辐射。
2. 红外热像仪：利用红外探测器和光学成像物镜接受被测目标的红外辐射能量分布图形反映到红外探测器的光敏元件上，从而获得红外热像图，这种热像图与物体表面的热分布场相对应。
3. 温度场：温度的空间分布。
4. 温升：被测设备表面温度与环境温度之差。
5. 相对温差：两个对应测点之间的温差与其中较热点的温升之比的百分数。
6. 热图像：利用热成像仪对设备进行拍摄所得到的图像。
7. 正常状态：设备状态良好，没有发现任何异常。
8. 异常状态：设备存在局部过热、温度分布不均匀等异常现象。
9. 缺陷状态：设备存在过热、放电、接触不良等缺陷。
四、诊断要求1. 进行红外诊断时，应尽量选择在设备负荷高峰期进行。
2. 进行红外诊断时，应选择天气良好的情况下进行，避免在雨雪、雾天等恶劣天气下进行。
3. 进行红外诊断时，应注意避开电磁干扰源，避免对诊断结果产生影响。
4. 进行红外诊断时，应注意安全，避免发生触电等事故。
五、诊断方法1. 表面温度判断法：根据设备的正常运行温度范围，判断设备表面温度是否正常。
2. 温差判断法：比较同一设备各部分的温度差异，判断设备是否存在异常。
3. 图像特征判断法：根据设备的红外热图像特征，判断设备是否存在异常。

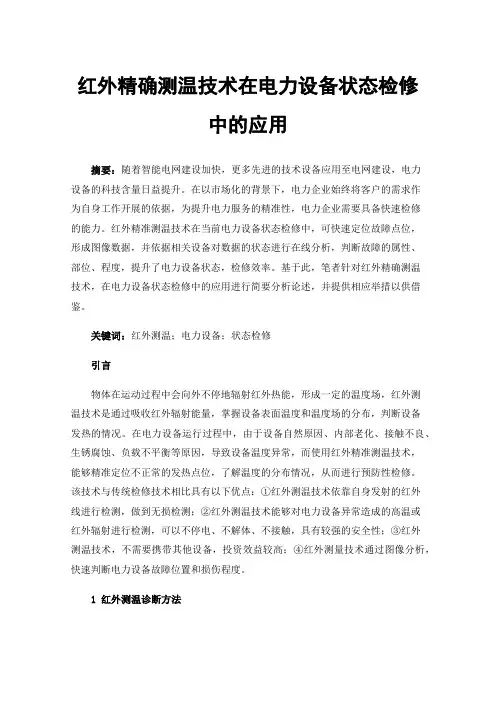

红外精确测温技术在电力设备状态检修中的应用摘要：随着智能电网建设加快，更多先进的技术设备应用至电网建设，电力设备的科技含量日益提升。
在以市场化的背景下，电力企业始终将客户的需求作为自身工作开展的依据，为提升电力服务的精准性，电力企业需要具备快速检修的能力。
红外精准测温技术在当前电力设备状态检修中，可快速定位故障点位，形成图像数据，并依据相关设备对数据的状态进行在线分析，判断故障的属性、部位、程度，提升了电力设备状态，检修效率。
基于此，笔者针对红外精确测温技术，在电力设备状态检修中的应用进行简要分析论述，并提供相应举措以供借鉴。
关键词：红外测温；电力设备；状态检修引言物体在运动过程中会向外不停地辐射红外热能，形成一定的温度场，红外测温技术是通过吸收红外辐射能量，掌握设备表面温度和温度场的分布，判断设备发热的情况。
在电力设备运行过程中，由于设备自然原因、内部老化、接触不良、生锈腐蚀、负载不平衡等原因，导致设备温度异常，而使用红外精准测温技术，能够精准定位不正常的发热点位，了解温度的分布情况，从而进行预防性检修。
该技术与传统检修技术相比具有以下优点：①红外测温技术依靠自身发射的红外线进行检测，做到无损检测；②红外测温技术能够对电力设备异常造成的高温或红外辐射进行检测，可以不停电、不解体、不接触，具有较强的安全性；③红外测温技术，不需要携带其他设备，投资效益较高；④红外测量技术通过图像分析，快速判断电力设备故障位置和损伤程度。
1红外测温诊断方法常用的红外测温诊断方法有表面温度判断法、相对温差判断法、同类比较法、热谱图分析法和档案分析法。
第一，表面温度判断法，主要利用红外测温原理，测出电力设备的表面温度，按照相关标准进行计算，若超出标准值，则可判断设备异常。
第二，相对温差判断法，通过测量电力设备的温度数值，计算设备的相对温差，判断设备的故障缺陷，其公式为δｔ＝（Ｔ２－Ｔ１）／（Ｔ２－Ｔ０）×１００％（２）式中，δｔ、Ｔ２、Ｔ１、Ｔ０分别表示温差值、发热点温度、正常温度和参照体温度[1]。
带电设备红外诊断应用规范20241. 引言1.1 背景与目的随着电力系统的不断发展，带电设备的运行状态监测变得尤为重要。
红外诊断技术作为一种非接触、高效、准确的检测手段，广泛应用于带电设备的故障诊断与预防性维护。
本规范旨在统一和规范带电设备红外诊断的应用，提高诊断的准确性和可靠性，确保电力系统的安全稳定运行。
1.2 适用范围本规范适用于电力系统中各类带电设备（包括但不限于变压器、断路器、电缆接头、绝缘子等）的红外诊断工作。
适用于电力企业、检测机构及相关从业人员。
2. 术语与定义2.1 红外诊断利用红外热像仪对带电设备进行温度检测，通过分析设备表面的温度分布，判断设备内部或外部的异常状态。
2.2 热像图由红外热像仪生成的反映被测物体表面温度分布的图像。
2.3 热斑热像图中温度明显高于周围区域的局部区域，通常指示设备存在异常。
2.4 温差设备某一区域与参考区域（通常为环境温度或设备其他正常区域的温度）之间的温度差。
3. 红外诊断设备与仪器3.1 设备选型3.1.1 红外热像仪应具备高分辨率、高灵敏度、宽温度范围等特性。
3.1.2 根据被测设备的类型和检测距离，选择合适的热像仪型号。
3.1.3 热像仪应具备数据存储、图像处理和分析功能。
3.2 设备校准3.2.1 红外热像仪应定期进行校准，确保测量精度。
3.2.2 校准应按照制造商提供的校准程序进行，或委托专业机构进行。
3.2.3 校准记录应妥善保存，以备查验。
3.3 设备维护3.3.1 红外热像仪应存放在干燥、清洁的环境中，避免受潮和灰尘污染。
3.3.2 使用前后应进行检查，确保设备完好无损。
3.3.3 定期进行设备保养，更换易损件。
4. 红外诊断流程4.1 前期准备4.1.1 收集被测设备的资料，包括设备型号、运行参数、历史故障记录等。
4.1.2 制定详细的检测计划，明确检测时间、地点、人员分工等。
4.1.3 准备必要的检测工具和防护装备，确保安全。
电力设备红外精确测温规范及图谱库的建立与应用(最新)一、引言电力系统作为现代社会的基石，其安全稳定运行至关重要。
电力设备在长期运行过程中，由于各种因素的影响，可能会出现局部过热现象，进而引发设备故障甚至事故。
红外精确测温技术作为一种非接触式检测手段，能够有效识别设备的热异常，提前预警潜在风险。
本文将详细探讨电力设备红外精确测温的规范、图谱库的建立及其应用，旨在为电力系统的安全运行提供有力保障。
二、电力设备红外精确测温技术概述1. 红外测温原理红外测温技术基于物体的热辐射原理，通过检测物体表面发射的红外辐射能量，计算出物体的表面温度。
其核心原理遵循斯特藩玻尔兹曼定律和维恩位移定律。
2. 红外测温设备常见的红外测温设备包括红外热像仪和红外点温仪。
红外热像仪能够提供被测物体的二维温度分布图像，而红外点温仪则主要用于测量单一点的温度。
3. 红外测温的优势非接触性：无需接触被测物体，安全性高。
实时性：能够实时监测设备温度变化。
直观性：通过热像图直观显示温度分布，便于分析和判断。
三、电力设备红外精确测温规范1. 设备选择与校准设备选择：根据被测设备的类型、尺寸和测温精度要求，选择合适的红外测温设备。
例如，对于大型变电站，建议使用高分辨率、高精度的红外热像仪。
设备校准：定期对红外测温设备进行校准，确保其测量精度。
校准应遵循国家相关标准和规程。
2. 测量环境要求环境温度：测量时应避免环境温度剧烈变化，最佳测量环境温度为20℃至50℃。
湿度：相对湿度应控制在85%以下，避免水汽对红外辐射的干扰。
风速：风速不宜超过3m/s，防止风速影响测量精度。
3. 测量距离与角度测量距离：根据设备的尺寸和红外测温设备的性能，选择合适的测量距离。
一般建议测量距离为设备直径的35倍。
测量角度：尽量保持红外测温设备与被测设备表面垂直，避免角度过大导致的测量误差。
4. 测量流程前期准备：检查设备状态，确保红外测温设备电量充足，校准无误。
DLT6642008带电设备红外诊断应用规范一、引言随着电力系统的不断发展和规模的日益扩大，设备的安全运行至关重要。
红外诊断技术作为一种非接触式的检测手段，具有快速、准确、直观等优点，在带电设备的状态监测和故障诊断中得到了广泛应用。
本规范旨在为带电设备的红外诊断提供统一的标准和方法，以提高设备的可靠性和安全性，保障电力系统的稳定运行。
二、术语和定义1. 红外诊断：利用红外辐射原理，通过检测设备表面的温度分布，来判断设备运行状态和潜在故障的技术。
2. 带电设备：在运行状态下带有电压的电气设备。
3. 热像图：通过红外热像仪等设备采集到的设备表面温度分布图像。
4. 温差：设备不同部位或同一部位不同时刻的温度差异。
5. 温升：设备温度与环境温度之差。
三、诊断依据1. 设备的正常运行温度范围：根据设备的设计参数、制造标准和运行经验，确定设备在正常运行状态下的温度范围。
2. 温度分布规律：设备在正常运行时，其表面温度分布应具有一定的规律性。
例如，变压器的绕组和铁芯温度分布应均匀，电缆接头的温度分布应对称等。
3. 温差和温升的限值：根据设备的类型、容量和运行条件，确定温差和温升的限值。
超过限值的部位可能存在故障或异常。
4. 历史数据对比：将当前的红外热像图与设备的历史热像图进行对比，分析温度变化趋势，判断设备是否存在逐渐恶化的故障。
四、诊断方法1. 红外热像仪的选择：根据被测设备的类型、电压等级、尺寸和环境条件等因素，选择合适的红外热像仪。
热像仪的分辨率、测温精度、探测波段等性能参数应满足诊断要求。
2. 检测时机的选择：应选择设备负荷较大、环境温度较高或设备运行异常时进行检测。
例如，在夏季高温时段、设备重载运行时或设备出现异常报警时进行检测。
3. 检测前的准备工作：对被测设备进行停电检查，确保设备处于安全状态。
清除被测设备表面的污垢、灰尘和积雪等杂物，保证检测结果的准确性。
调整红外热像仪的参数，如测温范围、分辨率、帧频等，以适应被测设备的特点和检测要求。
DLT664带电设备红外诊断应用规范(最新)1. 引言1.1 背景与目的随着电力系统的快速发展，带电设备的运行状态监测和故障诊断成为保障电力系统安全稳定运行的关键环节。
红外诊断技术作为一种非接触式、快速、准确的检测手段，广泛应用于带电设备的故障诊断中。
本规范旨在统一和规范带电设备红外诊断的应用，提高诊断的准确性和可靠性，确保电力系统的安全运行。
1.2 适用范围本规范适用于电力系统中各类带电设备（包括但不限于变压器、断路器、母线、电缆等）的红外诊断应用，涵盖设备的选择、检测方法、数据分析、故障诊断及报告编制等方面。
2. 术语与定义2.1 红外诊断利用红外热像仪对带电设备进行温度检测，通过分析设备表面的温度分布，判断设备内部或外部的缺陷和故障。
2.2 热像图由红外热像仪采集的设备表面温度分布图像，通常以伪彩色显示。
2.3 温差设备某一部位与其周围环境或同一设备其他部位的温度差值。
2.4 热点设备表面温度异常升高的区域。
3. 设备与仪器3.1 红外热像仪3.1.1 选择标准分辨率：应选择具有较高空间分辨率和温度分辨率的热像仪，以确保检测精度。
测温范围：应根据被检测设备的温度范围选择合适的热像仪。
环境适应性：应选择能够在各种环境条件下稳定工作的热像仪。
3.1.2 校准与维护定期校准：热像仪应定期进行校准，确保测量数据的准确性。
日常维护：应定期检查热像仪的镜头、电池等部件，确保其处于良好工作状态。
3.2 辅助设备计算机：用于数据分析和报告编制。
存储设备：用于存储热像图和检测数据。
环境监测设备：用于记录检测时的环境温度、湿度等参数。
4. 检测方法4.1 检测前的准备4.1.1 设备信息收集设备台账：收集被检测设备的型号、规格、运行年限等信息。
历史检测记录：查阅以往的检测记录，了解设备的运行状态和故障历史。
4.1.2 环境条件确认天气状况：选择晴朗、无风或微风天气进行检测。
环境温度：记录环境温度，确保其在设备正常运行范围内。
Transmission and Distribution Engineering and Technology 输配电工程与技术, 2015, 4(4), 132-138 Published Online December 2015 in Hans. /journal/tdet /10.12677/tdet.2015.44014文章引用: 李进扬, 刘国兴, 徐声龙, 袁修昉, 韩幸军, 付小华. 电力设备红外精确测温规范及图谱库的建立与应用Standardization of Accurate Infrared Temperature Measurement for Electric Power Equipment and the Establishment and Application of Atlases DatabaseJinyang Li 1, Guoxing Liu 2, Shenglong Xu 2, Xiufang Yuan 2, Xingjun Han 3, Xiaohua Fu 4* 1Hubei Electric Power Company, State Grid Corporation of China, Wuhan Hubei 2Hubei Electric Power Company Maintenance Company, Wuhan Hubei 3Zhoushan Power Supply Company, Zhejiang Electric Power Corporation, State Grid Corporation of China, Zhoushan Zhejiang 4Zhejiang Hannuo Photoelectric Technology Co. Ltd., Jiangshan Zhejiang Received: Dec. 12th , 2015; accepted: Dec. 27th , 2015; published: Dec. 31st , 2015Copyright © 2015 by authors and Hans Publishers Inc. This work is licensed under the Creative Commons Attribution International License (CC BY). /licenses/by/4.0/Abstract One of the very important features of the intelligent grid construction is the transition from sche-duling maintenance to condition-based maintenance, which places higher demands on the means and effect of grid equipment monitoring. Therefore, how to improve the skills of precise infrared temperature measuring and the informatization level of test data becomes a very urgent issue. This thesis demonstrates the methods of improving the acquisition quality and analysis efficiency by applying standardization and database of the infrared temperature measurement of power equipment. KeywordsSmart Power Grid, Infrared Ray, Accurate Temperature Measurement, Database*通讯作者。
李进扬等电力设备红外精确测温规范及图谱库的建立与应用李进扬1，刘国兴2，徐声龙2，袁修昉2，韩幸军3，付小华4*1国网湖北省电力公司，湖北武汉2湖北省电力公司检修公司，湖北武汉3国网浙江省电力公司舟山供电公司，浙江舟山4浙江汉诺光电科技有限公司，浙江江山收稿日期：2015年12月12日；录用日期：2015年12月27日；发布日期：2015年12月31日摘要智能电网的建设很重要的一个特征是计划检修向状态检修的过渡，这就对电网设备监测的手段和效果提出了更高的要求。
如何提高红外精确测温的技术能力及测试数据的信息化水平就成为了一个非常迫切的课题。
本文论证了运用电力设备红外精确测温规范及图谱库来提高红外图谱采集质量、分析效率的方法。
关键词智能电网，红外，精确测温，数据库1. 引言红外热成像是以设备的热状态分布为依据对设备运行状态良好与否进行诊断，它具有不停运、不接触、远距离、快速、直观地对设备热状态进行成像的优点。
由于设备的红外热像图是设备运行状态下热状态及其温度分布的真实描写，而电力设备在运行状态下的热分布正常与否是判断设备状态良好与否的一个重要特征，所以红外测温成为电力设备运行状态评价最高效的手段之一。
为了建设一流的智能电网，国家电网对状态检修提出了更高的要求，要求定期对运行的设备进行红外精确检测，并且建立红外图谱数据库。
DL/T 664-2008版的《带电设备红外诊断应用规范》第7.1项[变(配)电设备的检测]中对红外检测周期有如下建议：“建议每年对330 kV及以上变压器、套管、避雷器、电容式电压互感器、电流互感器、电缆头等电压致热型设备进行一次精确检测，做好记录，必要时将测试数据及图像存入红外数据库，进行动态管理。
有条件的单位可开展220 kV及以下设备的精确检测并建立图库。
”本文的研究目的在于通过制定标准化“变电站电气设备红外精确检测现场工作规范”来指导电力设备红外测温工作人员现场操作方法及要求，提高红外测温获取到测试数据的质量，并通过红外图谱库的分析比较对潜在的电气设备故障隐患进行分析诊断，大幅度提升电力设备红外测温诊断能力。
本文的工作主要集中在两方面，一是变电站电气设备红外精确检测现场工作规范的重要性及内容，二是电力设备红外测温标准化图谱库需要具有的功能。
文中电力设备红外精确测温判断方法及标准、缺李进扬等陷类型、测试周期均引用文献DL/T 664-2008版的《带电设备红外诊断应用规范》，变电站电气设备红外精确检测现场工作规范的整理方式参考了文献《电网设备带电检测技术》[1] [2]。
2. 电气设备红外测温的现状现阶段通行的做法是运行单位对所辖电力设备使用红外热像仪进行扫视巡检，现场通过仪器色标调节对电力设备是否有异常或隐患进行判断，发现有异常的设备再进行红外热图的拍摄。
检修试验单位再定期对所辖电力设备进行红外精确测温。
由于目前并没有红外精确测温现场操作规范，所以大部分还是靠技术人员的经验进行操作，这就造成对于电流致热型设备(如线夹、接头、刀闸等)因为温差较大，比较容易发现，如下图(图1)。
而对于电压、综合致热型设备(如主变、压变、流变、避雷器、电容器、各种套管等)因为缺陷温差非常小，甚至只有零点几K，在变电拍摄现场只有通过非常细致的色标调节和观察才能判断这些设备是否有温度异常，发现难度大大增加。
如下图(图2)：左右两张均为同一张热图，左图为色标未调整，110 kV避雷器上下半节温差不明显，右图为色标调整后，避雷器上下关节温差明显。
因此，要提高危害性更大的电压、综合致热型设备热缺陷检测能力就要从两方面着手：1) 制定标准化“变电站电气设备红外精确检测现场工作规范”；2) 建立一套红外精确测温图谱库。
3. 变电站电气设备红外精确检测现场工作规范我们用两组图来看一下制定“变电站电气设备红外精确检测现场工作规范”和建立红外图谱数据库的重要性。
图3里面有三张红外图，是同一张红外热图在三种不同状态下的表现。
(a)是在红外热成像仪屏幕上没有做色标调节状态下的图像显示，从画面看设备上下半节之间并没有明显的温度差异；(b)是色标调节后的红外热图，容易观察出设备上下半节本体部位的温度差异，但要知道具体温度差值和缺陷等级仍需要精确分析；(c)是在分析软件上加上数据分析框及温度值，这时可以明确的读出设备上下半节具体的温度值分别为15.29℃、16.92℃及温差值为1.63 K。
但这时候也不能轻易下设备是否缺陷的结论，很多设备不同厂家、型号、批次都会存在一些不同的发热特征，并不一定都是设备缺陷。
第二组图(图4)是同一个设备间隔下面同类型设备三相的红外热图比较，一般同间隔同类型设备都是同厂家、同型号的设备，所以对比具有非常好的参考性，这其实就是DL/T 664-2008版的《带电设备红外诊断应用规范》红外诊断判断方法中的同类比较判断法，是电压、综合致热型热缺陷主要判断方法。
不难看出，通过同一间隔同类型设备三相之间的数据比对，较容易就可以确定设备是否存在热缺陷隐患，大大提高微小温差的电压、综合致热型缺陷检出率。
但红外精确测温过程中仪器参数、测温距离、测温角度的不一致会增加温差数据的偏差，为减小因为现场操作不合格引起的温差影响判断结果，就需要制定“变电站电气设备红外精确检测现场工作规范”。
“变电站电气设备红外精确检测现场工作规范”除了介绍了DL/T 664-2008版的《带电设备红外诊断应用规范》中关于红外精确测温仪器、测试条件等内容外，还着重梳理了主要电压、综合致型变电站电气设备的三方面内容。
3.1. 第一部分常见故障类型及发热原因通过对国网公司前几年上千个测温案例的分析总结，找出每种设备类型容易出现热缺陷的部位和类型，方便测温人员分析，并附有缺陷示例图片。
李进扬等Figure 1. Thermal defect infrared image of current-heated electric equipments图1. 电流致热型热缺陷红外图(a) 未经色标调节的红外热像图 (b) 经过色标调节的红外热像图Figure 2. Thermal defect infrared image of voltage-heated and integrate-heated electric equipments图2. 电压、综合致热型热缺陷红外图(a) 未经色标调节避雷器红外热图 (b) 经色标调节避雷器红外热图(c) 经框最高温度分析避雷器红外热图Figure 3. The different representations of the same infrared image on three states图3. 同一张红外热图在三种不同状态下的表现李进扬等Figure 4. Analysis of three-phase congeners with law of comparative judgment for the same interval and type equipments 图4. 同间隔同类型设备三相同类比较判断法分析3.2. 第二部分检测与诊断方法对容易出现热缺陷的部位进行现场预分析，明确检测部位与热异常类型，使精确测温过程中不容易产生漏测。
