ZH30(A)隔绝式化学氧自救器使用说明解析

ZH30D隔离式化学氧自救器使用说明及方法ZH30D隔离式化学氧自救器使用说明及方法1.引言1.1 目的本文档旨在提供关于ZH30D隔离式化学氧自救器的详细使用说明和方法，以确保用户能正确使用该装置并采取适当的措施保护自己。

1.2 背景ZH30D隔离式化学氧自救器是一种紧急逃生装置，它可以为用户提供安全的呼吸氧气，同时在逃生过程中提供保护。

本文档将介绍该装置的组成部分、使用方法和注意事项。

2.零部件2.1 主体装置ZH30D隔离式化学氧自救器由主体装置组成，主体装置包括氧气器、呼吸阀、吸氧管和面罩等。

2.2 附件本装置的附件包括备用氧气剂、备用呼吸阀、备用吸氧管和备用面罩等。

请根据需要将这些附件随身携带。

3.使用方法3.1 准备工作3.1.1 确保装置完好在使用ZH30D隔离式化学氧自救器之前，检查装置是否完好，并确保附件也齐全。

如发现任何损坏或缺失，不要使用该装置。

3.1.2 穿戴装置将自救器佩戴在头部，使呼吸阀正常与面部接触。

确保面罩与面部紧密结合，以避免氧气泄露。

3.2 启动装置3.2.1 打开装置用力转动氧气器上的开关来启动装置。

确保开关完全打开，并听到氧气开始释放的声音。

3.2.2 呼吸装置启动后，呼吸阀将开始供应氧气。

通过吸氧管吸气，并确保每次呼吸都充分吸入氧气。

3.3 使用注意事项3.3.1 保持镇静在使用装置期间保持冷静和镇定，遵循逃生计划，并按照逃生指示执行。

3.3.2 避免烟雾和火源在使用装置期间，避免接触烟雾和火源，以确保自身安全。

3.3.3 规定使用时间ZH30D隔离式化学氧自救器能提供一定时间的氧气供应。

请注意使用时间，不要超出规定的使用期限。

3.3.4 检查存储期限定期检查装置和附件的存储期限，确保其有效性。

过期的装置和附件应及时更换。

3.3.5 存储和维护在不使用装置时，将其存放在干燥、通风和避光的地方。

定期进行维护和检查，确保装置的正常运行。

4.法律名词及注释4.1 法律名词4.1.1 隔离式化学氧自救器：一种能够为使用者提供呼吸氧气并提供保护的逃生装置，通常用于危险环境下的逃生。

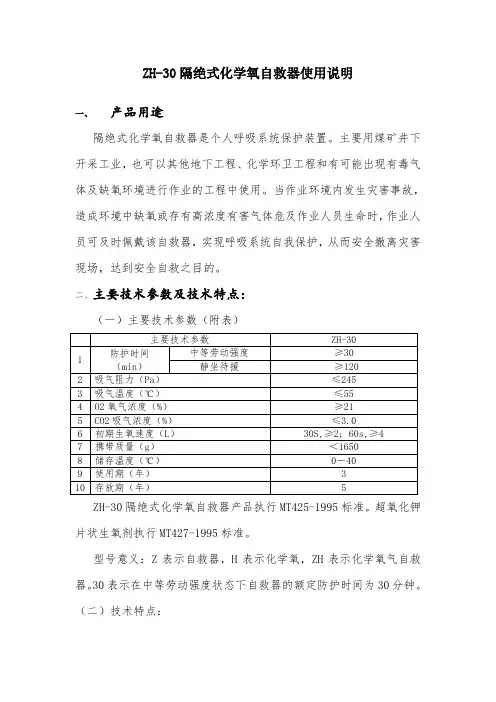

ZH-30隔绝式化学氧自救器使用说明一、产品用途隔绝式化学氧自救器是个人呼吸系统保护装置。

主要用煤矿井下开采工业，也可以其他地下工程、化学环卫工程和有可能出现有毒气体及缺氧环境进行作业的工程中使用。

当作业环境内发生灾害事故，造成环境中缺氧或存有高浓度有害气体危及作业人员生命时，作业人员可及时佩戴该自救器，实现呼吸系统自我保护，从而安全撤离灾害现场，达到安全自救之目的。

二、主要技术参数及技术特点：（一）主要技术参数（附表）ZH-30隔绝式化学氧自救器产品执行MT425-1995标准。

超氧化钾片状生氧剂执行MT427-1995标准。

型号意义：Z表示自救器，H表示化学氧，ZH表示化学氧气自救器。

30表示在中等劳动强度状态下自救器的额定防护时间为30分钟。

（二）技术特点：1.体积小，重量轻，佩戴舒适，适合作业人员随身携带；2. 初期生氧启动装置采用氯酸盐氧烛，生氧速度快，安全可靠，能满足遇险人员呼吸保护的需要；3.采用片状KO2生氧剂，生氧均匀充足，放氧充分合理，粉尘少，性能稳定，吸气温度低，呼吸阻力小；4. 采用非均匀孔板结构，生氧均匀，CO2吸收性能好；5.采用耐高温阻燃玻璃纤维复合阻尘垫和全封闭式阻尘结构，粉尘少，阻尘效果好，吸气阻力小。

三、产品结构原理与工作原理工作原理：本产品是利用化学药剂生氧的隔绝式自救器。

呼吸气路为循环式闭路呼吸系统（结构原理如图三所示），佩戴人员呼出气体经口具、呼吸软管进入生氧药罐，呼出气体中的二氧化碳和水汽与生氧罐中的生氧剂发生化学反应，产生大量氧气进入气囊。

吸气时气囊中的氧气经呼吸软管、口具进入人体，完成整个呼吸循环，往复循环实现个人呼吸的自我保护。

在整个进程中与外界气体完全隔离。

当气囊中的氧气超过人体需要时，气囊自身压力打开排气阀，自动排出多示气体，使气囊在正常压力下工作，保证呼吸的正常进行。

超动装置可以弥补佩戴初期生氧量不足的状况。

当佩戴者打开自救器把本体从壳体中取出时，用拇指搬起启动搬手，起动装置起动后促使生氧剂加速生氧，供佩戴者呼吸需要。

ZH30型隔绝式化学氧自救器使用说明
一、产品特点：
1.本产品采用高安全性的真空铝合金容器，具有耐高压强度、较高的密封性，检测压力和完整性可达300MPa；
2.内装化学氧氨精确混合装置，可有效防止氧气的浓度过高；
3.本产品采用专利供氧装置，氧气以泵充入，可避免精确混合装置的受污染，大大提高使用寿命；
4.安全装置细化，在氧气温度过高、压力过高时能及时关闭供氧；
二、使用说明：
1.检查安全：在使用前，应仔细检查本产品的安全保护装置，一旦发现有瑕疵应及时做出更改；
2.检查内容：检查氧气安全阀，氧气溢流阀，疏水管，氧气温度和压力传感器是否损坏及运行正常；
3.注意事项：在使用本产品时，应使用原厂提供氧气，不得使用未经检测的氧气，以免使用不当；
4.注气：本产品的氧气容器需按照要求进行注气；
5.操作：使用前应按一定的步骤进行操作，旋转氧气安全阀，启动混合装置，按相应的操作程序完成供氧；
6.安全保护装置：在使用本产品时，应检查氧气溢流阀，氧气温度和压力传感器是否正常工作，以确保安全使用；
7.撤离：当氧气压力急剧变化时，应立即撤离。

ZH30隔绝式化学氧自救器使用说明解析一、产品介绍ZH30(A)隔离式化学氧自救器是由一个密封装置和一个氧气生成装置组成。

密封装置包括面罩、连接管、背带和容器等部件。

面罩适合各种不同脸型的人使用，并能牢固地密合面部，防止有毒气体进入。

连接管用于连接面罩和氧气生成装置。

背带可以调整，确保穿戴者能够舒适地佩戴自救器。

容器内装有化学剂，用于产生氧气。

二、使用方法使用ZH30(A)隔离式化学氧自救器时，需要按照以下步骤进行操作：1.打开容器:首先，将自救器的密封容器打开。

打开方式为将容器上的指示标志对准箭头方向并用力按下手柄。

在操作过程中，需确保面部远离打开口。

2.佩戴面罩:将面罩放在头上，并用可调节的背带将其固定。

调整背带，确保面罩贴合面部，不得产生漏气等情况。

3.呼吸氧气:当面罩佩戴好后，吸气阀会自动打开，开始供应氧气。

在使用过程中，应通过口鼻吸气，保持正常呼吸。

4.使用时间限制:自救器的使用时间限制是指从打开容器开始，到化学剂产生氧气的时间。

根据产品说明，ZH30(A)自救器的使用时间为30分钟。

在使用过程中，应尽量减少剧烈活动，以延长使用时间。

5.安全脱离:当达到使用时间限制或救援过程结束后，应立即整理好自救器，并迅速并安全地撤离危险区域。

三、注意事项在使用ZH30(A)隔离式化学氧自救器时，有以下几点需要注意：1.确保密封:在佩戴面罩时要确保其密封性能良好，无漏气。

否则，会影响自救器的正常使用效果。

2.勿修改以及乱用:严禁对自救器进行任何的修改或更改。

同时，自救器仅限于窒息危险环境下使用，不得用于其他用途。

3.定期检查:自救器应定期进行检查，确保其各项功能正常工作，如氧气生成装置是否有效、连接管是否完好等。

4.注意存储:自救器需要存放在防潮、干燥、无腐蚀性气体的环境中，以确保其性能不受损害。

5.培训和练习:在使用自救器前，必须参加相应的培训和练习，掌握正确的佩戴和使用方法。

四、维护与保养为了确保ZH30(A)隔离式化学氧自救器的长期有效性和可靠性，需要进行定期维护和保养。

Z H隔离式化学氧自救器使用说明及方法 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】Z H-30隔离式化学氧自救器使用说明1、本自救器是人体呼吸系统保护装置，主要用于煤矿井下开采作业中，当矿井内遇有灾害事故，造成环境中缺氧或出现高浓度有毒有害气体危及生命安全时矿工可及时佩戴本自救器，实现呼吸系统的保护，并从灾区撤离脱险。

同时本自器还适用于：(１)作为矿山救护队的辅助呼吸器；(２)作为石油、化工行业及实验室等毒气泄漏事故的逃生；(３)各种隧道挖掘及地下工程的缺氧和毒气环境的逃生；(４)其它矿山井下的防护自救。

２、使用环境(１)不受使用环境中窒息性气体和氧的浓度的限制；(２)使用环境温度0～40℃ZH－30隔绝式化学氧自救器主要技术参数、特点和要求(1)初期生氧起动装置采用氯酸盐氧烛，生氧快，安全可靠。

(2)采用ＫO 2片状生氧剂，生氧均匀充足，粉尘少，性能稳定，吸气温度低，呼吸阻力小。

(3)采用玻璃纤维复合阻尘垫，阻尘效果好，佩戴舒适。

ZH－30隔绝式化学氧自救器结构和工作原理征本自救器呼吸保护器的呼吸气路为往复式，采用KO2片状生氧剂，氧烛起动装置。

呼气经口具进入生氧药罐产生氧气吸收二氧化碳，含富氧气体进入气囊。

吸气时，气囊中气体经药罐再次净化进入口具，吸入口腔，因为生氧剂的生氧速度生氧量大于人体消耗氧气，当呼吸保护器内气体大于排气阀开启压力时，排气阀自动开启排气，低于排气压力时，排气阀自动关闭，保障呼吸与外界大气隔绝。

生氧过程主要反应方程式为：2KO2+H2O→2KOH+ O2+热量2KOH+CO2→K2CO3+H2O+热量ZH－30隔绝式化学氧自救器佩戴方法1、仪器携带：本自救器是携带在矿工皮带上，皮带穿在下壳的皮带环里，平时携带放在矿工腰部右侧或左侧。

2、佩戴步骤⑴、打开自救器：用拇指和食指拉红色搬手直至封印条断开，整个封口带脱落，把上壳掰开扔掉。

ZH30隔绝式化学氧自救器使用说明解析ZH30隔绝式化学氧自救器是一种用于紧急情况下提供氧气供应的呼吸装置。

在一些特殊环境下，人们可能会被困在没有空气供应的地方，比如在煤矿事故、火灾或其他氧气匮乏的场所。

这种自救器通过化学反应产生氧气，为使用者提供必要的氧气供应，帮助他们呼吸，延长生存时间。

1.滤毒罐：滤毒罐是自救器的核心部件，其内装有化学药剂。

在使用时，滤毒罐内的化学药剂通过化学反应产生氧气。

同时，它还能吸附有害气体，如二氧化碳和一氧化碳。

2.面罩：面罩是自救器的外部装置，用于覆盖使用者的口鼻，将产生的氧气送入使用者的呼吸系统。

面罩通常采用柔软的材料制成，以提供舒适的佩戴体验。

3.背包：背包是自救器的携带工具，用户可以将自救器放入背包中携带。

背包通常具有可调节的肩带和固定带，以确保自救器在携带过程中的安全性。

4.使用说明：自救器附带有详细的使用说明书，提供了使用者使用自救器的步骤和注意事项。

以下是使用自救器的一般步骤：a.首先，确保自救器在正常状态下，并检查滤毒罐的有效日期。

b.将自救器从背包中取出，并将背包放在背部，调整肩带和固定带，确保自救器紧贴身体。

c.将面罩放在口鼻部位，并将头带固定在头部，确保面罩紧贴面部，没有漏气现象。

d.深呼吸，然后按下滤毒罐上的启动按钮。

启动按钮通常与自救器的一侧连接，通过按下启动按钮，化学反应开始产生氧气。

e.使用者应配合呼吸器自动产生的氧气进行呼吸，尽量避免剧烈运动，以延长氧气供应时间。

f.当觉得自救器内的氧气供应减少时，应及时报警，等待救援或查找逃生出口。

确保在使用自救器的过程中，使用者应遵守以下注意事项：1.在使用之前，应定期检查自救器的完整性和有效日期，确保其正常操作。

2.在使用自救器时，应密封面罩并避免漏气，以确保有效的氧气供应。

3.使用自救器时，尽量保持冷静，并控制呼吸频率，以减少氧气的消耗速度。

4.不要在没有氧气供应的情况下试图拆卸自救器，以避免对自己的生命安全造成威胁。

ZH30D隔离式化学氧自救器使用方法一、器材准备1.检查设备是否完好无损，如有损坏请及时更换。

2.检查自救器是否在有效期内，过期的自救器需要及时更换。

二、佩戴自救器1.解开自救器绑带。

2.将自救器套在头部，确保正面朝前。

3.打开自救器氧气进气阀。

4.头部的保护帽可以根据需要扣上。

三、逃生原则1.保持冷静，不要惊慌失措。

2.尽量利用已有的逃生设施，如安全出口、逃生通道等。

3.在逃生过程中，使用适当的自救措施。

四、呼吸器的使用1.当发现空气已经不能满足呼吸需求时，将自救器吩咐佩戴。

2.面对自救器的正面，将自救器的嘴部密封在口鼻部位。

3.用两手捧住自救器底部的颈带，双手端起自救器。

4.用力用手按压自救器。

五、呼吸操作1.在自救器上检查氧气逸出阀是否关闭。

2.确保自救器的氧气进气阀打开。

3.缓慢呼吸，不要太急促。

4.呼吸氧气时，注意吸气呼气的均匀，并尽量避免发出大声的呼吸声。

六、注意事项1.自救器只能在缺氧或有毒气体环境下使用，不得在常规空气环境下使用。

2.自救器的有效使用时间有限，请在规定时间内离开紧急情况。

3.在逃生时，如果自救器与尖锐物品或火源接触，请立即更换。

4.不要频繁开启自救器的氧气进气阀，以确保自救用氧足够。

七、储存和保养1.自救器使用后应清洁干燥，避免存放在潮湿环境中。

2.定期检查自救器的使用有效期，过期的自救器需要及时更换。

3.不要将自救器存放在高温或直接阳光照射的地方。

八、事故后处理1.在逃生后，及时上报事故，并让专业人员对自救器进行检查，并进行维修或更换单位。

这就是ZH30D隔离式化学氧自救器的使用方法。

在紧急情况中，正确佩戴和使用自救器对生命安全至关重要。

请认真学习和掌握以上内容，并在必要时勇敢地使用自救器。

ZH30型隔绝式化学氧自救器使用说明一、ZH30型自救器特点：自救器具有体积小、重量轻、启动可靠、生氧快速、吸气温度低、初期启动装置使用压缩氧气直接供氧等优点。

二、ZH30型自救器的用途及使用范围：自救器是便携式个人呼吸系统保护装置。

主要用于矿山井下发生灾害事故，造成环境中缺氧或存在有毒有害气体危及矿工生命安全时，及时佩带自救器可以安全撤出灾区。

三、ZH30型自救器的型号含义：Z代表（自救器）H代表（化学氧）30代表（额定保护作用时间，min）四、使用环境条件1、不受使用环境中有害气体和氧气浓度的限制；2、使用环境温度为0~40o C。

五、自救器的结构：1-上外壳；2-鼻夹；3-背带；4-呼吸软管；5-初期启动装置；6-生氧药罐；7-气囊；8、排气阀；9-锁口带；10-口具塞；11-封印条；12-下外壳；13-保护帽六、工作原理原理框图佩带者呼出的气体从呼气阀进入药罐，呼出气体中的水蒸汽和二氧化碳在药罐中和超氧化钾反应，生成氧气，贮存于气囊中，满足人体呼吸需要。

化学反应方程式如下：4KO2+2H2O→4KOH+3O2↑+Q2KOH+CO2→K2CO3+H2O+Q七、技术特性1、防护时间：呼吸量：60L/ min（74W）≥30 min 静坐：≥120 min2、吸气温度：≤55℃3、吸入气体成分O2浓度：≥21％CO2平均浓度：≤1.5％CO2最大浓度：≤3.0％4、尺寸、重量外形尺寸：130mm×95mm×170mm 携带重量：＜1.7kg八、使用方法1、携带自救器携带在矿工皮带上，皮带穿在皮带环里，携带在腰部右侧或左侧；也可以使用背带斜挎在肩上。

2、佩带操作步骤①取下保护帽使用时先将自救器沿腰带转到右腹前，用手取下套在上外壳的橡胶保护帽。

②开启搬手将背带套在脖子上，用拇指扳起启动手，拉断封印条，上下外壳脱落。

③佩带自救器丢掉上、下外壳，扣好隔热垫，打开启动装置，夹上鼻夹，拔掉口具塞，将橡胶口片放于嘴唇与牙齿之间，嘴唇紧贴口片周围；牙齿咬住牙垫，保证呼吸系统与外界气体隔绝，用嘴呼吸。

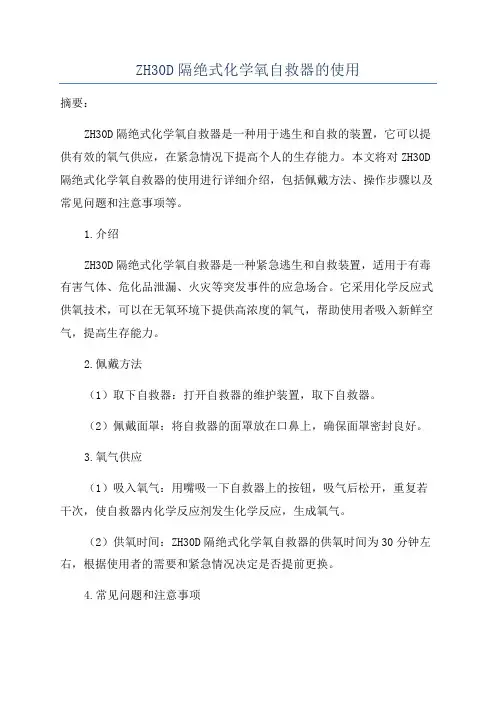

ZH30D隔绝式化学氧自救器的使用摘要：ZH30D隔绝式化学氧自救器是一种用于逃生和自救的装置，它可以提供有效的氧气供应，在紧急情况下提高个人的生存能力。

本文将对ZH30D 隔绝式化学氧自救器的使用进行详细介绍，包括佩戴方法、操作步骤以及常见问题和注意事项等。

1.介绍ZH30D隔绝式化学氧自救器是一种紧急逃生和自救装置，适用于有毒有害气体、危化品泄漏、火灾等突发事件的应急场合。

它采用化学反应式供氧技术，可以在无氧环境下提供高浓度的氧气，帮助使用者吸入新鲜空气，提高生存能力。

2.佩戴方法（1）取下自救器：打开自救器的维护装置，取下自救器。

（2）佩戴面罩：将自救器的面罩放在口鼻上，确保面罩密封良好。

3.氧气供应（1）吸入氧气：用嘴吸一下自救器上的按钮，吸气后松开，重复若干次，使自救器内化学反应剂发生化学反应，生成氧气。

（2）供氧时间：ZH30D隔绝式化学氧自救器的供氧时间为30分钟左右，根据使用者的需要和紧急情况决定是否提前更换。

4.常见问题和注意事项（1）佩戴前检查：在佩戴自救器之前，应进行自救器的检查，确保其完好无损。

（2）氧气供应时间：自救器提供的氧气时间是有限的，使用者应做好紧急逃生准备，尽快离开危险区域。

（3）储存条件：自救器应储存在阴凉、干燥和通风的地方，避免高温和湿度的环境。

（4）训练和熟悉：使用者应接受相关的训练，并熟悉自救器的使用方法，以便在紧急情况下能够正确操作。

结论：ZH30D隔绝式化学氧自救器是一种有效的逃生和自救装置，它可以在紧急情况下提供氧气供应，提高个人的生存能力。

使用者应按照相关的操作步骤和注意事项正确佩戴和使用自救器，确保自身安全。

同时，还应保持定期的维护和检查，以确保自救器的正常使用。

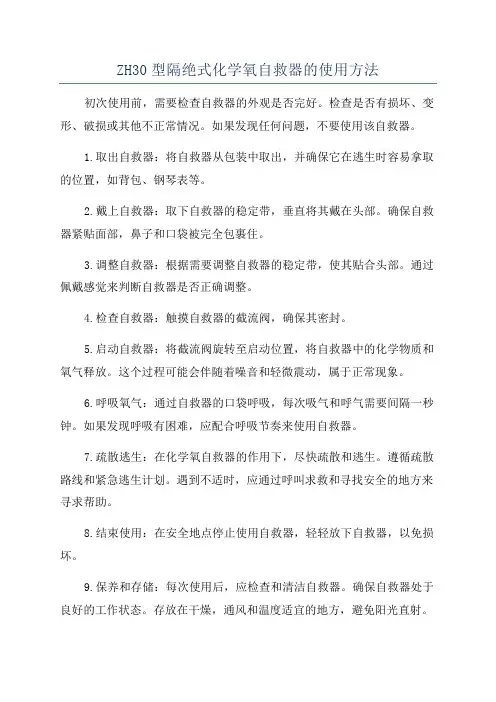

ZH30型隔绝式化学氧自救器的使用方法初次使用前，需要检查自救器的外观是否完好。

检查是否有损坏、变形、破损或其他不正常情况。

如果发现任何问题，不要使用该自救器。

1.取出自救器：将自救器从包装中取出，并确保它在逃生时容易拿取的位置，如背包、钢琴表等。

2.戴上自救器：取下自救器的稳定带，垂直将其戴在头部。

确保自救器紧贴面部，鼻子和口袋被完全包裹住。

3.调整自救器：根据需要调整自救器的稳定带，使其贴合头部。

通过佩戴感觉来判断自救器是否正确调整。

4.检查自救器：触摸自救器的截流阀，确保其密封。

5.启动自救器：将截流阀旋转至启动位置，将自救器中的化学物质和氧气释放。

这个过程可能会伴随着噪音和轻微震动，属于正常现象。

6.呼吸氧气：通过自救器的口袋呼吸，每次吸气和呼气需要间隔一秒钟。

如果发现呼吸有困难，应配合呼吸节奏来使用自救器。

7.疏散逃生：在化学氧自救器的作用下，尽快疏散和逃生。

遵循疏散路线和紧急逃生计划。

遇到不适时，应通过呼叫求救和寻找安全的地方来寻求帮助。

8.结束使用：在安全地点停止使用自救器，轻轻放下自救器，以免损坏。

9.保养和存储：每次使用后，应检查和清洁自救器。

确保自救器处于良好的工作状态。

存放在干燥，通风和温度适宜的地方，避免阳光直射。

值得注意的是，使用自救器时，必须按照使用指南和安全规定来操作。

必要时，可以接受相关的自救器使用培训。

在使用自救器之前，应该了解自救器的有效使用时间和适用条件，并确保自救器在使用期限之内。

此外，自救器只适用于短时间的紧急疏散和呼吸。

在有其他逃生装备和安全设备的情况下，应优先使用其他装备。

ZH30型化学氧自救器佩带使用方法一. 佩带方法及位置图一自救器系在腰带上，随身携带。

二．ZH30型自救器佩戴使用方法1. 开启扳手图二扯下保护带。

图三用拇指扳手红色扳手。

2. 去掉上外壳图四揭开上外壳。

3. 套上挎带去掉下外壳图五抓起头带,取出呼吸保护器，丢掉下外壳。

4．取下矿灯图六取下矿灯帽,戴好头带。

5.拔掉口具塞拉出启动片图七拔掉口具塞，同时拔掉氧烛启动片。

6．戴口具进行呼吸图八拉起鼻夹，将口具放入唇齿间咬住牙垫。

图九闭上嘴唇，向自救器呼气进行呼吸。

7. 夹好鼻夹图十拉开鼻夹弹簧，用鼻夹垫夹住鼻子，用口呼吸。

8．戴上矿灯帽退出灾区图十一上述步骤完成后，戴上矿灯帽退离灾区。

三．化学氧自救器的维护保养及注意事项1.携带自救器应避免碰撞.跌落,不允许当坐垫,不允许尖锐器具猛砸自救器外壳,不可接电源或其它裸露带电物体。

2.长期存放处应避免曰光直射,自救器应远离热源,不要与易燃易爆和腐蚀物品同放一室,存放室应尽量保持干燥。

3.每天携带时,要检查自救器外部有无损伤,如发现不正常现象,应及时送自救器发放室检查修理或报废。

每天携带后,应将自救器外表面擦干净。

4.每季度进行一次气密检查,对于怀疑漏气的自救器要随时检查气密。

5.过期和已报废的自救器,由专业管理人员打开外壳,用水冲洗净内部的生氧药品,然后才能处理。

切不可乱丢药罐和药品,以免引起火灾和其它意外事故。

6.保护带为易损件,如损坏可向厂方购买7.携带使用时,不准随意打开自救器外壳,如自救器外壳巳意外开启,严禁随意拆动内部生氧药罐的任何零部件。

8.在井下工作时,一旦发现事故征兆,就应立即佩戴自救器,马上撤离现场。

佩戴自救器要求操作准确迅速,因此,使用者必须经过培训和考试。

9.佩戴自救器撤离灾区时,要冷静.沉着.最好匀速行走。

10.在整个逃生过程中,要注意把口具.鼻夹戴好,保持不漏气,绝不可以从嘴中取下口具说话,万一碰掉鼻夹时,要控制不用鼻孔吸气,迅速再戴上鼻夹。

ZH-30隔离式化学氧自救器使用说明1、本自救器是人体呼吸系统保护装置，主要用于煤矿井下开采作业中，当矿井内遇有灾害事故，造成环境中缺氧或出现高浓度有毒有害气体危及生命安全时矿工可及时佩戴本自救器，实现呼吸系统的保护，并从灾区撤离脱险。

同时本自器还适用于：(１)作为矿山救护队的辅助呼吸器；(２)作为石油、化工行业及实验室等毒气泄漏事故的逃生；(３)各种隧道挖掘及地下工程的缺氧和毒气环境的逃生；(４)其它矿山井下的防护自救。

２、使用环境(１)不受使用环境中窒息性气体和氧的浓度的限制；(２)使用环境温度0～40℃ZH－30隔绝式化学氧自救器主要技术参数、特点和要求(1)初期生氧起动装置采用氯酸盐氧烛，生氧快，安全可靠。

(2)采用ＫO 2片状生氧剂，生氧均匀充足，粉尘少，性能稳定，吸气温度低，呼吸阻力小。

(3)采用玻璃纤维复合阻尘垫，阻尘效果好，佩戴舒适。

ZH－30隔绝式化学氧自救器结构和工作原理征本自救器呼吸保护器的呼吸气路为往复式，采用KO2片状生氧剂，氧烛起动装置。

呼气经口具进入生氧药罐产生氧气吸收二氧化碳，含富氧气体进入气囊。

吸气时，气囊中气体经药罐再次净化进入口具，吸入口腔，因为生氧剂的生氧速度生氧量大于人体消耗氧气，当呼吸保护器内气体大于排气阀开启压力时，排气阀自动开启排气，低于排气压力时，排气阀自动关闭，保障呼吸与外界大气隔绝。

生氧过程主要反应方程式为：2KO2+H2O→2KOH+1.5 O2+热量2KOH+CO2→K2CO3+H2O+热量ZH－30隔绝式化学氧自救器佩戴方法1、仪器携带：本自救器是携带在矿工皮带上，皮带穿在下壳的皮带环里，平时携带放在矿工腰部右侧或左侧。

2、佩戴步骤⑴、打开自救器：用拇指和食指拉红色搬手直至封印条断开，整个封口带脱落，把上壳掰开扔掉。

⑵、拉出自救器主题：抓住头带及包装纸把自救器主体从下壳中拉出，拔掉氧烛起动销，氧烛起动生氧，整理气囊使其展开。

⑶、拔掉口具塞：把红口具塞，从口具中拔掉，并注意头带应处于气囊一侧，而不是分配器一侧。

自救器的使用讲解稿自救器是一种个人呼吸保护装备，能提供清新的呼吸气体，可有效防止中毒或窒息。

当井下发生火灾、爆炸、煤与瓦斯突出等灾害，造成环境中缺氧或出现高浓度有毒有害气体，危及矿工生命安全时，必须及时佩带自救器，迅速逃生。

一、自救器的分类自救器按结构和工作原理不同可分为：过滤式和隔绝式两大类，隔绝式又分为化学氧和压缩氧两种。

目前，煤矿大多数使用化学氧隔绝式自救器。

为此，本片主要介绍化学氧自救器的结构、原理及使用方法。

二、结构原理化学氧自救器适用于各种有毒气体及缺氧环境场所中，供个人佩带自救用。

同时需要说明的是化学氧自救器是一种自生氧闭路呼吸系统的自救装置，佩带人员呼吸时所需要的氧气由自救器本身供给，与外界空气隔绝。

型号说明：ZH30其中Z表示自救器 H表示化学氧 30表示防护时间30为分钟结构介绍：A自救器外部结构：1上外壳组 2后封带组 3保护带 4下外壳组 5前封带组 6铭牌B自救器呼吸保护器结构：1呼吸软管 2氧气瓶 3出气接口4护套 5生氧罐组 6护套 7大卡箍 8小卡箍 9呼吸气囊组 10脖带组 11降温网 12支架 13鼻夹绳 14鼻夹弹簧 15鼻夹垫 16口具塞反应原理：佩戴初期，人体所需氧气由氧气瓶生氧启动装置提供初期供氧。

使用时不受周围环境有害气体限制。

佩戴者呼气时，呼气经口具、降温网、上孔板和上网板组件与药罐体内的生氧药剂(过氧化钾或过氧化钠)发生下列化学反应。

2KO2+H2O=2KOH+2.5O2+热量2KOH+CO2=K2CO3+H2O+热量水汽和二氧化碳与生氧剂反映，生成含氧量较高的气体，经下网板组件，下孔板进入气囊，气囊中储存的氧气再经下孔板、下网板组件，再次经生氧剂直至进入人的肺部，完成整个呼吸循环。

当生氧剂产生的氧气超过人体的耗氧量时，进入气囊的氧气越积越多，气囊内压力逐渐增大，达到排气阀排起压力时，气囊上的排气阀自动开启，排出多余气体。

当气囊内压力减小时，排气阀自动关闭，避免氧气的浪费和保护佩戴着的正常呼吸。

化学氧隔绝式自救器使用方法
1、佩带位置将专用腰带穿入自救器腰带内卡与腰带外卡之间，固定在背部右侧腰间。

2、开启扳手使用时先将自救器沿腰带转到右侧腹前，左手托底，右手拉护罩胶片，使护罩挂钩脱离壳体扔掉，再用右手掰锁口带扳手至封印条断开后，丢开锁口带
3、去掉上外壳左手抓住下外壳，右手将上外壳用力拔下扔掉。

4、将带组套在脖子上。

5、提起口具并立即戴好拔出启动针，使气囊逐渐鼓起，立即拔掉口具塞并同时将口具塞入口中，口具片置于唇齿之间，牙齿紧紧咬住牙垫，紧闭嘴唇。

6、夹好鼻夹两手同时抓住两个鼻夹垫的圆柱形把柄，将弹簧拉开，憋住一口气，使鼻夹垫准确地夹住鼻子。

7、调整挎带如果挎带过长，抬不起头，可以拉动挎带上的大圆环，使挎带缩短，长度适宜后，系在小圆环上。

8、退出火区上述操作完成后，开始退离火区。

途中感到吸气不足时不要惊慌，应放慢脚步，做深长呼吸，待气量充足时再快步行走。
