CAE软件操作小百科(49)CAE软件是一种计算机辅助工程软件,用于实现产品设计、分析、优化和验证的工程技术领域。
它可以模拟产品的性能、受力状况、热特性等,为工程师提供了一个快速、准确的产品开发和优化的工具。
在工程领域,CAE软件是不可或缺的工具之一。
本文将介绍CAE软件的一些基本操作技巧,希望能够帮助大家更好地使用CAE软件进行工程设计与分析。
一、软件的基本操作1. 登录和界面打开CAE软件,输入用户名和密码进行登录。
登录成功后,会出现软件的工作界面,一般包括菜单栏、工具栏、绘图区域、属性区域等。
在初次使用时,可以通过菜单栏的“帮助”-“用户手册”来学习软件的基本操作和功能。
2. 创建新项目在进行工程设计与分析时,需要创建新的项目。
点击菜单栏的“文件”-“新建”来创建新项目,输入项目名称和相关参数后,即可创建新项目。
3. 导入模型通常情况下,我们会使用CAD软件绘制产品的三维模型,然后将模型导入到CAE软件中进行分析。
点击菜单栏的“文件”-“导入”来导入模型,选择要导入的文件后,即可将模型导入到CAE软件中。
4. 定义材料属性在进行产品分析时,需要定义产品的材料属性,如弹性模量、泊松比等。
点击菜单栏的“材料”-“定义材料”来定义材料属性,根据产品的物理特性输入相应的参数后,即可定义产品的材料属性。
5. 设置边界条件在进行产品分析时,需要设置产品的边界条件,如约束条件、受力条件等。
点击菜单栏的“分析”-“设置边界条件”来设置边界条件,根据产品的使用环境和受力情况设置相应的约束条件和受力条件。
6. 进行分析设置好材料属性和边界条件后,即可进行产品的分析。
点击菜单栏的“分析”-“开始分析”来进行分析,软件会根据设置的参数对产品进行分析,并给出分析结果。
7. 查看结果分析完成后,可以查看分析结果。
点击菜单栏的“结果”-“查看结果”来查看分析结果,可以查看产品的受力情况、应力分布、位移情况等,帮助工程师了解产品的性能状况。
CAXA操作说明
1.准备样品:首先需要准备好待分析的样品,通常是材料的薄片或粉末。
样品的制备需符合X射线分析的要求,如表面平整、无缺陷等。
2.操作软件:打开CAXA软件,导入X射线衍射图像。
软件会自动识别图像中的晶面信息,并根据用户设定的参数进行晶体学分析。
3.设置分析参数:在进行晶体学分析之前,需要设置相关的参数,如晶格常数、晶面取向等。
根据实际情况进行参数的设定,以确保分析结果的准确性。
4.进行晶体学分析:通过软件提供的晶体学分析工具,可以获取样品的晶体结构信息,如晶格参数、晶粒取向等。
这些信息对于了解材料的结构和性质具有重要意义。
5.处理数据:对于获取的数据进行处理和分析,可以得到更详细的信息,如晶体中的应力分布、位错密度等。
这些数据对于材料的力学性能和稳定性有重要影响。
总的来说,CAXA技术可以为材料科学领域提供快速、准确的晶体学分析手段,有助于深入了解材料的结构和性能特征。
熟练掌握CAXA操作技术对于研究人员和工程师来说都具有重要意义,可为材料研究和开发提供有力支持。
CAXA制造工程师的基本操作一、软件启动与界面介绍1. 软件启动:双击桌面上的CAXA制造工程师图标,或者通过开始菜单中的程序列表找到并CAXA制造工程师。
2. 界面介绍:启动软件后,会看到一个类似CAD的界面,其中包括栏、菜单栏、工具栏、绘图区、命令行和状态栏等部分。
二、绘图操作1. 绘制直线:工具栏中的“直线”按钮,在绘图区确定直线的起点和终点,然后确定。
2. 绘制圆:工具栏中的“圆”按钮,在绘图区确定圆心,然后输入半径,确定。
3. 绘制矩形:工具栏中的“矩形”按钮,在绘图区确定矩形的两个对角点,然后确定。
三、编辑操作1. 移动对象:选择要移动的对象,工具栏中的“移动”按钮,在绘图区确定移动的起点和终点,然后确定。
2. 旋转对象:选择要旋转的对象,工具栏中的“旋转”按钮,在绘图区确定旋转的中心点,然后输入旋转角度,确定。
3. 缩放对象:选择要缩放的对象,工具栏中的“缩放”按钮,在绘图区确定缩放的基点,然后输入缩放比例,确定。
CAXA制造工程师的基本操作一、软件启动与界面介绍1. 软件启动:双击桌面上的CAXA制造工程师图标,或者通过开始菜单中的程序列表找到并CAXA制造工程师。
2. 界面介绍:启动软件后,会看到一个类似CAD的界面,其中包括栏、菜单栏、工具栏、绘图区、命令行和状态栏等部分。
二、绘图操作1. 绘制直线:工具栏中的“直线”按钮,在绘图区确定直线的起点和终点,然后确定。
2. 绘制圆:工具栏中的“圆”按钮,在绘图区确定圆心,然后输入半径,确定。
3. 绘制矩形:工具栏中的“矩形”按钮,在绘图区确定矩形的两个对角点,然后确定。
三、编辑操作1. 移动对象:选择要移动的对象,工具栏中的“移动”按钮,在绘图区确定移动的起点和终点,然后确定。
2. 旋转对象:选择要旋转的对象,工具栏中的“旋转”按钮,在绘图区确定旋转的中心点,然后输入旋转角度,确定。
3. 缩放对象:选择要缩放的对象,工具栏中的“缩放”按钮,在绘图区确定缩放的基点,然后输入缩放比例,确定。

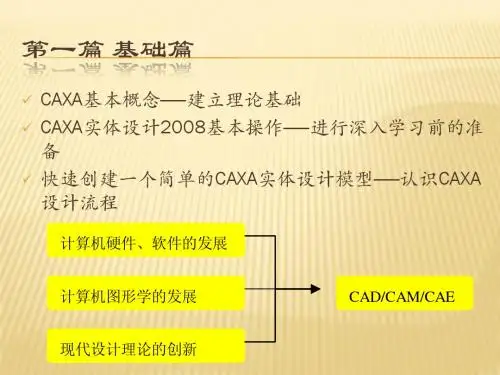

caxa教程CAXA是一款非常强大的CAD软件,用于实现二维和三维设计、绘图、建模和分析等多种功能。
本教程将介绍CAXA的基本使用方法和一些常用功能,请遵循以下步骤进行操作。
1.安装CAXA软件:- 下载CAXA安装包,并双击运行安装程序。
- 按照安装向导的提示完成安装过程。
- 安装完成后,启动CAXA软件。
2.创建新文件:- 在CAXA软件界面上方的工具栏中,点击“新建”按钮。
- 在弹出的对话框中,选择绘图类型,如2D或3D,并设置文件的其他属性。
- 点击“确定”按钮创建新文件。
3.绘图工具的使用:- 在CAXA软件界面的左侧工具栏中,可以找到各种绘图工具,如直线、圆、多边形等。
- 选择相应的绘图工具,点击鼠标进行绘制,按住鼠标进行拖动,松开鼠标完成绘制。
- 可以使用编辑工具来修改已绘制的图形,如移动、缩放、旋转等。
4.图层的管理:- CAXA软件支持图层的创建和管理,以便于对绘图进行分层管理。
- 在CAXA软件界面的右侧面板中,找到“图层管理器”。
- 点击“新建图层”按钮创建一个新的图层,设置图层的名称和属性。
- 可以通过选择不同的图层来对其上的图形进行操作和编辑。
5.添加标注和文字:- 在CAXA软件界面上方的工具栏中,找到“文字”工具。
- 点击“文字”工具,在绘图区域内点击鼠标,输入需要添加的文字内容。
- 可以选择文字的字体、大小和样式,并进行对齐和排列等设置。
6.保存和导出文件:- 点击CAXA软件界面上方的工具栏中的“保存”按钮,保存当前文件。
- 可以选择文件的保存格式和保存位置,点击“确定”按钮完成保存。
- 若要导出文件为其他格式,如DXF或DWG,可以选择“文件”菜单中的“导出”选项,并选择相应的导出格式和路径。
以上就是CAXA的基本使用方法和一些常用功能,希望本教程能对您有所帮助。
如果您还有其他问题,可以参考CAXA 官方文档或寻求专业人士的帮助。
CAXA 是一款国产的三维CAD 设计软件,它具有强大的设计、绘图、仿真和制造功能。
以下是关于CAXA 的使用手册,希望能够帮助您更好地使用这款软件。
1. 安装和启动在安装CAXA 前,请确保您的计算机满足以下配置要求:-操作系统:Windows 7 或更高版本- CPU:Intel Core i5 或更高版本-内存:4GB 或更高版本-硬盘:500GB 或更高版本安装完成后,启动CAXA,您将看到以下界面:-主界面:包含菜单栏、工具栏、绘图区、视图控制区和状态栏。
-菜单栏:包含文件、编辑、视图、工具、绘图、标注、修改、装配、工程、窗口和帮助等菜单。
-工具栏:包含常用的命令按钮,如新建、打开、保存、另存为、打印等。
-绘图区:用于绘制和编辑图形。
-视图控制区:用于控制视图的显示和缩放。
-状态栏:显示当前图形的状态信息。
2. 基本操作-选择对象:使用鼠标左键单击或拖动选择框选择对象。
-移动对象:选择对象后,使用鼠标左键拖动对象到新位置。
-复制对象:选择对象后,按Ctrl+C 复制,再按Ctrl+V 粘贴到新位置。
-缩放对象:选择对象后,按住鼠标中键拖动进行缩放。
-旋转对象:选择对象后,按住鼠标右键拖动进行旋转。
-创建新图形:在菜单栏中选择“文件”->“新建”,选择图形模板,然后单击“确定”。
-保存图形:在菜单栏中选择“文件”->“保存”,选择保存路径和文件名,然后单击“保存”。
-打印图形:在菜单栏中选择“文件”->“打印”,设置打印参数,然后单击“打印”。
3. 绘图工具CAXA 提供了丰富的绘图工具,包括线、圆、弧、矩形、多边形、椭圆、样条曲线等。
在工具栏中找到相应的按钮,单击即可激活该工具。
例如,要绘制一条直线,单击“直线”按钮,然后在绘图区单击起点和终点,即可完成绘制。
4. 尺寸标注CAXA 支持多种尺寸标注方式,如线性尺寸、角度尺寸、半径尺寸、直径尺寸等。
在菜单栏中选择“标注”->“线性”,然后在图形上选择两条边,即可创建线性尺寸标注。
CAXA入门教程CAXA是一款常用的工程制图软件,广泛应用于工程设计、机械制图、装配图、工装夹具设计等领域。
本教程将介绍CAXA的基本操作和常用功能,帮助初学者快速入门。
一、软件安装和界面介绍3.工具栏:包含了常用的绘图工具,可以快速选取需要的工具进行绘图操作。
二、基本绘图操作1.创建新文件:点击菜单栏的“文件”-“新建”来创建一个新文件,也可以直接点击工具栏中的“新建”按钮。
然后可以选择绘图的类型,例如2D绘图或3D绘图。
2.绘制线段:选择绘图工具栏中的“直线”工具,点击绘图区域的起点,再点击终点,可以绘制一条线段。
3.绘制圆形:选择绘图工具栏中的“圆/椭圆”工具,点击绘图区域的起点,拖动鼠标可以绘制一个圆形或椭圆。
4.绘制矩形:选择绘图工具栏中的“矩形/正多边形”工具,点击绘图区域的起点,再点击终点,可以绘制一个矩形或正多边形。
5.修改图形属性:在绘图完成后,可以通过选中图形,然后在属性栏上修改图形的颜色、线型、线宽等属性。
三、常用功能介绍2.尺寸标注:选择绘图工具栏中的“尺寸标注”工具,点击需要标注的线段或图形后,系统会自动添加尺寸标注。
可以通过属性栏修改尺寸标注的样式、位置等属性。
3.填充图形:选择绘图工具栏中的“填充”工具,然后点击需要填充的图形。
在画图时,可以选择当前使用的填充颜色、填充图案等。
5.图纸设置:点击菜单栏的“图纸设置”,可以设置图纸的大小、边距等参数。
也可以通过“打印设置”来设置打印机的参数,然后通过“打印预览”来预览和调整打印效果。
四、常见问题和解决方法1.如何快速选取工具栏上的工具?可以按下工具栏上对应工具的快捷键来快速选取,也可以将工具栏拖动到更靠近绘图区域的位置,减少鼠标移动的距离。
以上是CAXA的基本操作和常用功能的简要介绍,希望能帮助到初学者快速入门。
同时,CAXA还有很多高级功能和操作,需要进一步学习和探索。
caxa手册一、常用键的功能二、调用命令命令按钮方式:用鼠标单击相应的图标按钮。
菜单方式:在主菜单中,用鼠标单击所需输入的命令项。
键盘方式:在“命令:”状态下,键入命令名后按回车键或空格键。
三、终止命令当一条命令正常完成时将自动终止。
在执行命令过程中,按Esc键可终止该命令。
通常情况下,按鼠标右键或回车键可中止当前操作。
在执行命令过程,从下拉菜单或工具栏中调用另一命令(透明命令除外),大部分命令可终止四、立即菜单的操作立即菜单由一个或多个窗口构成,每个窗口前标有数字序号,显示当前命令的各种选择项及有关数据。
立即菜单的窗口分为选项窗口和数据窗口,改变窗口选项的方法如下。
1、选项窗口用鼠标左键单击该窗口。
同时按下“Alt+数字”组合键若该窗口只有两个选项,则直接切换;若选项多于两个,会弹出一个选项菜单,用鼠标上下移动选择。
2、数据窗口用鼠标左键单击该文本框。
同时按下“Alt+数字”组合键。
系统弹出一个文本编辑框,通过键盘输入所需数据,然后单击文本编辑框右侧的图标或按下回车键即可。
五、多文档操作六、点的输入方式点在空间的位置是通过坐标来确定的,用CAXA电子图板绘制工程图时,使用的缺省坐标系为世界坐标系。
在CAXA电子图板中,有以下两种输入点的方式。
1. 鼠标输入点当系统提示输入点时,在绘图区移动鼠标的十字光标至所需位置后,单击鼠标左键即可确定一点。
鼠标输入方式与目标捕捉配合使用,可以准确地定位特征点,如端点、切点、垂足点等等。
2.键盘输入点根据坐标系的不同,点的坐标分为直角坐标和极坐标,每一种又有绝对坐标和相对坐标之分。
它们在输入方法上是完全不同的,必须正确地掌握它们。
CAXA操作说明
CAXA是一款常用的CAD/CAM软件,广泛应用于机械设计、模具设计、电气电子设计等行业。
其功能强大,操作简便,下面将为大家介绍CAXA
的基本操作步骤。
1.界面介绍
2.新建文件
点击“文件”菜单,选择“新建”,可以新建一个空白文档。
也可以
通过“打开”菜单打开已有的文件。
3.绘图操作
在绘图区域中,可以使用各种绘图工具进行绘图操作。
常用的绘图工
具包括:直线工具、多段线工具、圆弧工具、圆工具、椭圆工具、矩形工
具等。
选择相应的绘图工具后,在绘图区域中点击或拖动鼠标进行绘图。
5.修改操作
7.图层管理
CAXA中可以使用图层来组织和管理图形。
可以通过右侧的图层管理
器来管理图层。
可以创建、删除、重命名图层,设置图层的可见性和打印
属性等。
使用图层可以方便地控制图形的显示和隐藏,提高绘图效率。
8.导出和打印
在绘图完成后,可以将图形导出为常见的文件格式,如DXF、DWG等,以便与其他软件进行交互。
可以通过“文件”菜单中的“导出”选项来导
出图形文件。
另外,也可以使用CAXA的打印功能将图形输出为纸质版。
9.学习资源和帮助
对于初学者来说,可以参考CAXA的帮助文档和在线教程,了解软件的功能和操作方法。
此外,还可以参加CAXA培训课程,提高软件的应用水平。
同时,CAXA官方网站和论坛也是获取技术支持和交流经验的好地方。
CAXA CAE入门操作介绍
第一部分:开始简单的应力分析
1.建模。
将鼠标移到“设计元素库”中,将“长方体”拖动至操作窗口。
单击长方体,
长方体上出现六个红球样的操作柄,将鼠标移到红球上右键,选择“编辑包围盒”,将长方体的长宽高改为4*4*1。
建模完成后,使用CAXA功能区“文件>保存”保存模型。
下图显示了编辑长方体几何尺寸的截图。
2.新建有限元分析并选择分析类型。
将鼠标移到有限元分析主工具条上,单击“添加
FEA”按钮(),在弹出的“选择分析类型”对话框中,选择所需的类型和维度。
这里我们选用“静态/稳态分析”,维度为“3D”:
3.在屏幕右端弹出“Multiphysics FEA”选项卡。
选项卡的上半部分是有限元分析树,
树图中有模型等分析叶。
一般来说,所有分析均可通过由树的顶部至底部依次填写各叶而完成设置。
有的分析叶前有双问号(如“模型”前的“??”),表示这个叶还未进行设置。
首先有限元分析树下显示的是顶级叶的页面,Analysis(分析)页面。
我们确保勾选物理性下面的“应力”,这样表示我们将进行应力分析。
4.单击“??模型”下面的“??默认材料”。
默认材料是材料库中的第一个材料,修
改材料可通过“类别”和“名称”下拉菜单。
这里我们使用默认材料即可。
可单击“编辑材料”来查看或编辑材料的线性性质。
确保勾选材料物理性下的“应力”:
5.单击“??约束”后,在约束页面单击“位置和旋转”后弹出固定位置页面,选择模
型的一个侧面,页面默认将所选实体(实体列表中的实体)的全部方向固定为0,符合我们的要求,因此不做更改,单击绿色对号。
6.单击“??载荷-源”后单击“力”,在弹出的外力页面中,不改变外力默认大小
(100),选择刚刚固定侧面的对面(选择看不见的面可用Ctrl+Alt+Shift),单击“设定方向”使外力方向为拉长长方体。
7.由于分析例子比较简单,我们可以直接单击“自动求解”按钮,自动划分网格并计算
出结果。
首先显示的是位移模量的图解。
用户可以在结果页面的“图解设置”处改变输出的图解类型。
如将图解类型改为等效应力,结果如下:
注意,如对任何页面的设置有疑问,可按下“F1”键弹出帮助文件,弹出文件的页面为用户当前所见页面:
第二部分:改变几何后重新求解,对比改变对结果的影响
1.根据现存模拟创建一个新的模拟。
将鼠标移至顶级叶-分析上右键,在弹出的右键菜单
中选择“复制模拟”后,再次弹出“选择分析类型对话框”:
2.再次选用“静态/稳态分析”和“3D”后,Multiphysics FEA 选项卡底部出现了第二个
标签,Sim S2:
3.将鼠标移至“设计元素库”,将一个“孔类圆柱体”拖至模型中部,确保它是通孔,
直径为默认的1.575即可:
4.单击“同步”后单击“自动求解”。
程序自动计算出结果后显示位移模量图解。
(如
仅更改模型几何,用户使用“同步”后程序把模型几何同步给CAE模块,用户不需重新创建CAE,一键单击“自动求解”得出新的结果)。
5.在结果页面单击“图解设置”,选择显示“等效应力”,观察新的几何下模型的应力
分布:
用户可单击分析树下的“Sim S1”标签,观察添加圆柱孔前模型内部的应力分布情况:
我们可以看到添加圆柱孔后,模型内部的应力分布更加不均匀。
且在孔的周围出现了应力集中现象。
原模型最大应力为26.4951 psi,添加孔后,最大应力为72.2968 psi。
6.添加假想切面。
单击工具条上“切换切面”按钮,,向模型添加切面,由此,我
们可以观察模型内部的情况和结果:
第三部分:力热耦合分析
1.复制当前模拟创建新的模拟。
在分析叶上右键,选择“复制模拟”后选择“静态/稳态
分析”和“3D”:
2.分析页面勾选“热”物理性性,保持原“应力”物理性被勾选,单击绿色对号确定更
改:
3.来到模型页面下的材料页面,添加勾选材料物理性下的“热”,表示分析中程序将读
取材料的热参数:
4.单击材料页面的“设置关联”按钮,可设置材料的参考温度和产热密度。
参考温度是
材料无热胀冷缩的温度,默认为0。
产热密度默认为0。
我们使用默认值即可。
5.单击约束页面,现在可向模型添加“温度”约束。
模型的一侧面已固定,一侧面已有
外力。
我们将向另两侧面施加温度约束。
首先单击约束页面的“温度”,选择施加约束的实体,并输入温度值即可。
前面温度固定为10 F:
将背面温度固定为0 F。
可使用Ctrl+Alt+Shift选择背面:
6.单击“自动求解”得到结果:
可以看到,模型的位移模量图解与Sim S2不同,发生最大位移处在模型高温边的一角。
这是因为前面的温度为10 F,高于我们设置的参考温度,因此材料发生热胀。
而前面的左边位移固定为零,因此热胀引起的位移在前面的右边体现。
所以此处的位移最大。
单击“图解设置”将图解改为温度:
如单击结果页面“矢量/流线”部分的“显示”选项,可看到模型内部的热流情况:
可通过工具条上“切换网格面”键,,隐藏网格面以便更好的观察模型内热流:。
