钻井液性能参数测定步骤

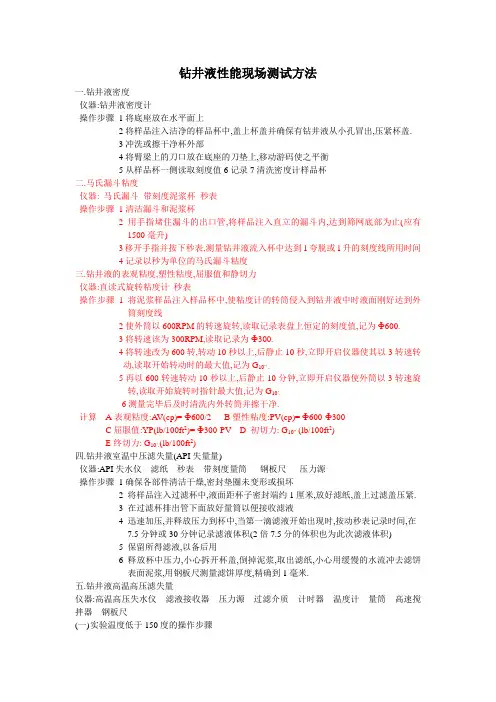

钻井液性能现场测试方法一.钻井液密度仪器:钻井液密度计操作步骤1将底座放在水平面上2将样品注入洁净的样品杯中,盖上杯盖并确保有钻井液从小孔冒出,压紧杯盖.3冲洗或擦干净杯外部4将臂梁上的刀口放在底座的刀垫上,移动游码使之平衡5从样品杯一侧读取刻度值6记录7清洗密度计样品杯二.马氏漏斗粘度仪器: 马氏漏斗带刻度泥浆杯秒表操作步骤1清洁漏斗和泥浆杯2用手指堵住漏斗的出口管,将样品注入直立的漏斗内,达到筛网底部为止(应有1500毫升)3移开手指并按下秒表,测量钻井液流入杯中达到1夸脱或1升的刻度线所用时间4记录以秒为单位的马氏漏斗粘度三.钻井液的表观粘度,塑性粘度,屈服值和静切力仪器:直读式旋转粘度计秒表操作步骤1将泥浆样品注入样品杯中,使粘度计的转筒侵入到钻井液中时液面刚好达到外筒刻度线2使外筒以600RPM的转速旋转,读取记录表盘上恒定的刻度值,记为Ф600.3将转速该为300RPM,读取记录为Ф300.4将转速改为600转,转动10秒以上,后静止10秒,立即开启仪器使其以3转速转动,读取开始转动时的最大值,记为G10” .5再以600转速转动10秒以上,后静止10分钟,立即开启仪器使外筒以3转速旋转,读取开始旋转时指针最大值,记为G10’.6测量完毕后及时清洗内外转筒并擦干净.计算A表观粘度:A V(cp)= Ф600/2 B塑性粘度:PV(cp)= Ф600-Ф300C屈服值:YP(lb/100ft2)= Ф300-PV D 初切力: G10” (lb/100ft2)E终切力: G10’.(lb/100ft2)四.钻井液室温中压滤失量(API失量量)仪器:API失水仪滤纸秒表带刻度量筒钢板尺压力源操作步骤1确保各部件清洁干燥,密封垫圈未变形或损坏2 将样品注入过滤杯中,液面距杯子密封端约1厘米,放好滤纸,盖上过滤盖压紧.3 在过滤杯排出管下面放好量筒以便接收滤液4 迅速加压,并释放压力到杯中,当第一滴滤液开始出现时,按动秒表记录时间,在7.5分钟或30分钟记录滤液体积(2倍7.5分的体积也为此次滤液体积)5 保留所得滤液,以备后用6 释放杯中压力,小心拆开杯盖,倒掉泥浆,取出滤纸,小心用缓慢的水流冲去滤饼表面泥浆,用钢板尺测量滤饼厚度,精确到1毫米.五.钻井液高温高压滤失量仪器:高温高压失水仪滤液接收器压力源过滤介质计时器温度计量筒高速搅拌器钢板尺(一)实验温度低于150度的操作步骤1将温度计插入加热套,预热到所需实验温度高6度,保持恒温;2将高速搅拌10分钟后的钻井液注入过滤杯中,液面距顶部13毫米,装上滤纸;3安装好过滤杯并关紧上下阀杆,放入加热套内,插上温度计;4将滤液接收器连接到过滤杯底部阀杆上并锁好.将可调节压力的调压器连接压力源并安装到上部阀杆上,锁好.4 在上下阀杆关紧后分别调节上下压力调节器到100PSI(690 千帕).打开上部阀杆,将压力释放到过滤杯内.维持此压力到达所需温度,保持此温度恒定;5温度达到后,将顶部压力增加到600PSI,并同时打开底部阀杆开始收集滤液,计时开始,在保持实验温度在正负3度范围内,收集滤液30分钟.如果测定中,接受器的回压器超过100PSI,可小心地从滤液接受器中排除一部分滤液,使压力降到100PSI.;6记录滤液体积,实验温度,压力和时间;7 实验完后,关紧上下阀杆,压力调节器释放压力;8 在确保上下阀杆关闭的情况下,拆除滤液接收器和压力调节器,设法使过滤器杯冷却至室温,保持过滤杯垂直向上,小心打开阀杆,释放出杯内的压力(不能对身体),然后打开杯盖,倒掉钻井液,取出滤饼,用缓慢水流冲洗滤饼表面疏松物质,用钢板尺测量滤饼厚度.最后清洗过滤杯各个部件.计算和记录: 滤失量:HTHP FL(毫升)=2*(滤液体积/30分钟)滤饼厚度(毫米)=钢板尺测量值六.钻井液的PH值试剂: PH广泛试纸和精密PH试纸操作步骤1 取一条PH试纸放进待测样品表面,当液体侵透PH试纸时(30秒内)取出试纸;2 与色标进行比较,确定颜色相同的色标,读取其代表的PH值;3 如果广泛PH试纸颜色不好识别,可用近似范围的精密PH试纸进行测定.七.钻井液水,油和固相含量仪器:蒸馏仪带刻度量筒钢丝毛试管刷专用刮刀操作步骤1 将除去了堵漏材料和大的钻屑的样品注入蒸馏杯;2 在蒸馏杯上部蒸馏室里填充适量钢丝毛;3 小心盖上蒸馏杯盖,后按装到蒸馏器上,进行加热,并在下部排出管下面放置接收冷凝器的量筒,直到无冷凝液滴出后10分钟停止加热;4 冷却到室温后,读取水和油的体积,最后清洁蒸馏仪.计算钻井液含水量Vw(%)=100*(蒸馏出水体积,毫升)/样品体积,毫升钻井液含油量V o(%)=100*(蒸馏出油体积,毫升)/样品体积,毫升钻井液固相含量Vs (%)=100-(Vw+V o)八.钻井液含砂量仪器含砂量测定仪操作步骤1 将样品注入玻璃测定管内到”泥浆”标记处,再加水到另一标记处;2 用拇指堵住管口激烈震荡,将上层稀液倒入200目小筛上,滤出液体,再给玻璃管里加水,冲洗出管里固体颗粒并倒入小筛里,反复直到管内干净为止;3 用水冲洗筛里砂子以出去残留的钻井液;4 将筛子反转套在漏斗上,用小流水冲洗筛子使砂子冲入玻璃测量管中;5 静置测量管,使砂子沉降,从玻璃测量管刻度读出砂子的体积百分数.九.钻井液搬土含量仪器烧杯移液管电炉玻璃棒滤纸操作步骤 1 取一毫升钻井液加10毫升蒸馏水+10毫升3%的双氧水+0.5毫升5N硫酸;2 微沸10分钟(不要蒸干) ,视烧杯大小加适量蒸馏水;3 用亚甲基蓝溶液滴定,每次加0.5毫升摇荡30秒;4 用玻璃棒点滴直到发现边缘出现蓝色环,再加0.5毫升点滴检验,仍然出现蓝色环为止;5 记录检验前所用亚甲基蓝溶液体积.计算搬土含量=14.25*所用亚甲基蓝溶液体积十.氯离子含量操作步骤1 取一毫升滤液,加5~10毫升蒸馏水;2滴加4~6滴铬酸钾试剂3 滴加几滴酚酞;(有时不加)4 用移液管取硝酸银进行滴定,直到黄色刚好变为橙红色并在30秒不消失为止. 计算氯离子含量=10000X(所用硝酸银体积,毫升)十一.钙离子含量操作步骤1取一毫升滤液,加5~10毫升蒸馏水;2 滴加几滴缓释剂,加一毫升NaOH溶液；3 加适量钙试剂；4 用EDTA溶液滴定至到红色刚变为蓝色，并不在消失。

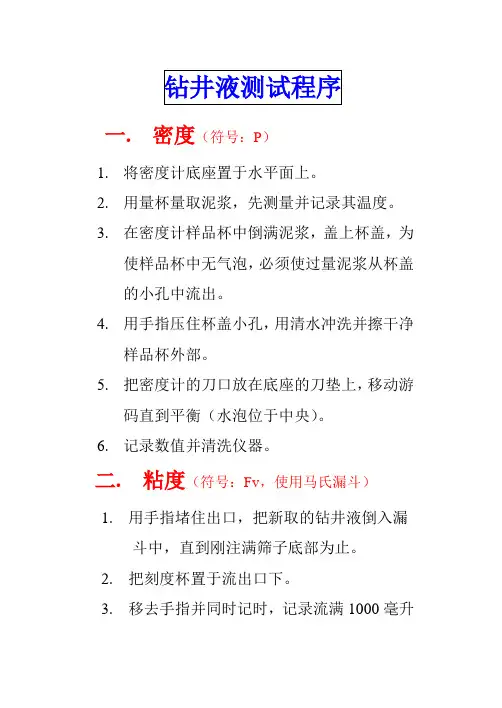

一. 密度（符号：P）1.将密度计底座置于水平面上。

2.用量杯量取泥浆，先测量并记录其温度。

3.在密度计样品杯中倒满泥浆，盖上杯盖，为使样品杯中无气泡，必须使过量泥浆从杯盖的小孔中流出。

4.用手指压住杯盖小孔，用清水冲洗并擦干净样品杯外部。

5.把密度计的刀口放在底座的刀垫上，移动游码直到平衡（水泡位于中央）。

6.记录数值并清洗仪器。

二. 粘度（符号：Fv，使用马氏漏斗）1.用手指堵住出口，把新取的钻井液倒入漏斗中，直到刚注满筛子底部为止。

2.把刻度杯置于流出口下。

3.移去手指并同时记时，记录流满1000毫升刻度杯的时间（单位：秒）。

4.测量并记录泥浆温度。

5.记录粘度数值并清洗仪器。

三失水（符号：FL）1.在干燥失水仪内倒入泥浆至刻度线处。

2.依次放入垫圈、虞纸装好压盖。

3.把量筒放在失水仪流出口下面，迅速加压至0.7Mpa，在流出第一滴失水时开始记时，至7分30秒停止，记录量筒内失水体积，再乘以2即为此泥浆的API失水。

4.在测试中要及时补气，保持压力稳定为0.69Mpa。

5.记录数值并清洗仪器。

四．粘附系数（符号：K）f45min1.在洁净干燥的失水杯内，先依次放好高压滤纸、尼龙垫圈、塑料垫圈，用U型扳手把压圈拧紧。

2.把失水杯及其底座放置在水平面上，倒入泥浆至刻度线处，盖好杯盖，注意要用专用扳手拧紧。

3.将专用的气管线安装好，量筒放在失水杯下。

4.调整气源压力为3.5Mpa并进气，同时记下时间至30min后，下压粘附盘数分钟至粘住，再开始记下时间至45min后，用专用扭力扳手扳动粘附盘，当粘附盘滑动的瞬间，扭力扳手上扭矩盘指针指向最大的数值，将其记下（N）。

5.数值换算：Kf45min=N×0.845×10-26.关闭气源并清洗仪器。

五. 坂含1.把2ml的钻井液加到盛有10ml水的锥型瓶中。

2.加入15ml（3%）过氧化氢和0.5ml硫酸溶液（2.5mol/L），缓慢煮沸10min，但不能蒸干，用水稀释至50ml。

中国石油大学油田化学实验报告实验日期:成绩:班级:学号:姓名:教师:同组者:钻井液常规性能测试一、实验目的1、掌握六速旋转粘度计的使用方法以及钻井液表观粘度、塑性粘度和动切力的测定和计算方法；2、掌握静滤失仪的使用方法以及钻井液滤失量、pH值和泥饼厚度的测定方法；3、掌握钻井液膨润土含量的实验原理和测定方法；4、掌握钻井液密度的测定方法；5、掌握钻井液漏斗粘度的测定方法；6、掌握钻井液固相含量的测定方法和实验原理。

二、实验原理1、六速旋转粘度计的工作原理、使用方法及粘度和切力的计算（1）六速旋转粘度计的结构和工作原理六速旋转粘度计（图1）是以电动机为动力的旋转型仪器。

被测液体处于两个同心圆筒间的环形空间内。

通过变速传动外转筒以恒速旋转，外转筒通过被测液体作用于内筒产生一个转矩，使同扭簧连接的内筒旋转了一个相应角度，依据牛顿定律，该转角的大小与液体的粘度成正比，于是液体粘度的测量转为内筒转角的测量。

记录刻度盘的表针读数，通过计算即为液体表观粘度、塑形粘度和动切力。

图1 六速旋转粘度计及变速拉杆（2）六速旋转粘度计的使用方法①接通电源，拨动三位开关至高速位置，待外筒转动后，将变速拉杆的红色球形手柄（手柄位置与转速的选择如图1）放置在最低位置，此时外筒转速即为600rpm。

观察刻度盘是否对零（若不对零，可松开固定螺钉调零后再拧紧）、外筒是否偏摆（若偏摆，应停机重新安装外筒）。

检查调速机构是否灵活可靠。

②将刚高速搅拌过的钻井液倒入泥浆杯中至刻度线（此处钻井液的体积为350ml），立即置于托盘限位孔上，上升托盘，使液面与外筒刻度线对齐，拧紧托盘手轮。

迅速从高速（600rpm）到低速（3rpm）依次测量。

待刻度盘读数稳定后，记录各转速下的读数Ф。

③实验结束后，关闭电源，松开托盘手轮，移开泥浆杯，倒出泥浆。

左旋卸下外转筒，将外转桶和内筒清洗后擦干，将外转筒安装在仪器上。

（3）粘度和切力的计算方法表观粘度A V＝0.5×Ф600，单位：mPa.s；塑性粘度PV＝Ф600－Ф300，单位：mPa.s；动切力YP＝0.511×（2×Ф300－Ф600），单位：Pa。

钻井液现场测试程序●漏斗粘度Fv1.用手指漏斗堵住流出口,把新取的钻井液倒入洁净、干燥并垂直向上的漏斗中，直到刚好注满筛子底部为止.把刻度杯置于流出口下。

2.移去手指同时计时,记录注满1000ml刻度杯的时间(单位:s)。

3.测量并记录钻井液温度。

●密度ρ1.将密度计底座放置在水平面上。

2.用量杯量取钻井液,测量并记录钻井液温度。

3.在密度计的样品杯中注满钻井液,盖上杯盖,慢慢拧动压紧,为使样品杯中无气泡,必须使过量的钻井液从杯盖的小孔中流出。

4.用手指压住杯盖小孔,用清水冲洗并擦干样品杯外部。

5.把密度计的刀口放在底座的刀垫上,移动游码,直到平衡(水平泡位于中央)。

6.记录读值。

7.倒掉钻井液,将仪器洗净,擦干以备用。

●表观粘度A V、塑性粘度PV、切力YP1.将待测定钻井液倒入样品杯后放置在仪器的样品杯托架上,调节高度使钻井液的液面正好在转筒的测量线处。

尽快测量，并记录钻井液温度。

2.将粘度计的转速调至600rpm,待读值稳定后读取并记录。

3.将转速调至300rpm,待读值稳定后读取并记录。

4.如需要,按相同方法读取并记录200,100,6,3 rpm的读值。

5.在600rpm下搅拌10s,静止10s后在3rpm下读取并记录最大读值,再在600rpm搅拌10S,并静止10min后读值并记录3rpm下的最大读值。

6.计算表观粘度AV=Ф600塑性粘度PV=Ф600-Ф300动切力YP= (Ф300-PV)初切G10”=21Ф3终切G10’=21Ф3●中压失水FL/K1.将已用高速搅拌器搅拌1min后的钻井液倒入压滤器中,使钻井液液面到顶部刻度，在洁净、干燥的压滤器内放一张干燥的滤纸,将垫圈等按顺序装配好，盖好盖并把刻度量筒放在滤失仪流出口下面。

2.迅速加压并记时,所加压力690±35Kpa（100psi）。

压力源可用氮气、二氧化碳气体或压缩空气,禁用氧气.3.当滤出时间到30min时,将滤失仪流出口上的残流液滴收集到量筒中,移去量筒,读取并记录所采集的滤液的体积FL（单位：mL）,同时测定并记录钻井液的温度。

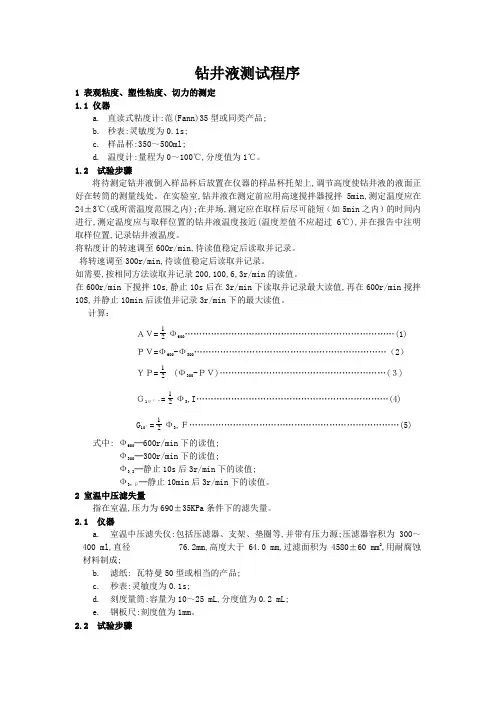

钻井液测试程序1 表观粘度、塑性粘度、切力的测定1.1 仪器a. 直读式粘度计:范(Fann)35型或同类产品;b. 秒表:灵敏度为0.1s;c. 样品杯:350～500ml;d. 温度计:量程为0～100℃,分度值为1℃。

1.2 试验步骤将待测定钻井液倒入样品杯后放置在仪器的样品杯托架上,调节高度使钻井液的液面正好在转筒的测量线处。

在实验室,钻井液在测定前应用高速搅拌器搅拌5min,测定温度应在24±3℃(或所需温度范围之内);在井场,测定应在取样后尽可能短（如5min 之内）的时间内进行,测定温度应与取样位置的钻井液温度接近(温度差值不应超过6℃),并在报告中注明取样位置,记录钻井液温度。

将粘度计的转速调至600r/min,待读值稳定后读取并记录。

将转速调至300r/min,待读值稳定后读取并记录。

如需要,按相同方法读取并记录200,100,6,3r/min 的读值。

在600r/min 下搅拌10s,静止10s 后在3r/min 下读取并记录最大读值,再在600r/min 搅拌10S,并静止10min 后读值并记录3r/min 下的最大读值。

计算：ＡＶ=21Ф600………………………………………………………………(1) ＰＶ=Ф600-Ф300…………………………………………………………（2） ＹＰ=21 (Ф300-ＰＶ)…………………………………………………(３)Ｇ1０″＂=21Ф3,I (4)G 10′=21Ф3,Ｆ………………………………………………………………(5) 式中: Ф600─600r/min 下的读值;Ф300─300r/min 下的读值;Ф3,I ─静止10s 后3r/min 下的读值;Ф3,Ｆ─静止10min 后3r/min 下的读值。

2 室温中压滤失量指在室温,压力为690±35KPa 条件下的滤失量。

2.1 仪器a. 室温中压滤失仪:包括压滤器、支架、垫圈等,并带有压力源;压滤器容积为300～400 ml,直径 76.2mm,高度大于64.0 mm,过滤面积为4580±60 mm 2,用耐腐蚀材料制成;b. 滤纸: 瓦特曼50型或相当的产品;c. 秒表:灵敏度为0.1s;d. 刻度量筒:容量为10～25 mL,分度值为0.2 mL;e. 钢板尺:刻度值为1mm 。

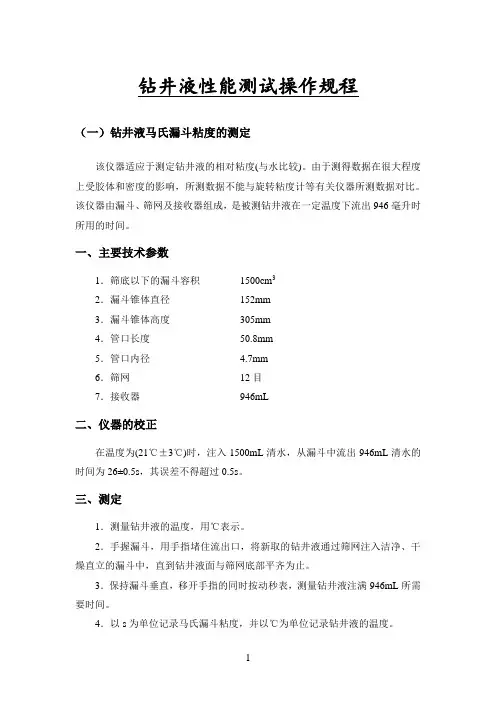

钻井液性能测试操作规程（一）钻井液马氏漏斗粘度的测定该仪器适应于测定钻井液的相对粘度(与水比较)。

由于测得数据在很大程度上受胶体和密度的影响，所测数据不能与旋转粘度计等有关仪器所测数据对比。

该仪器由漏斗、筛网及接收器组成，是被测钻井液在一定温度下流出946毫升时所用的时间。

一、主要技术参数1．筛底以下的漏斗容积1500cm32．漏斗锥体直径152mm3．漏斗锥体高度305mm4．管口长度50.8mm5．管口内径 4.7mm6．筛网12目7．接收器946mL二、仪器的校正在温度为(21℃±3℃)时，注入1500mL清水，从漏斗中流出946mL清水的时间为26±0.5s，其误差不得超过0.5s。

三、测定1．测量钻井液的温度，用℃表示。

2．手握漏斗，用手指堵住流出口，将新取的钻井液通过筛网注入洁净、干燥直立的漏斗中，直到钻井液面与筛网底部平齐为止。

3．保持漏斗垂直，移开手指的同时按动秒表，测量钻井液注满946mL所需要时间。

4．以s为单位记录马氏漏斗粘度，并以℃为单位记录钻井液的温度。

四、操作注意事项1．样品温度对测定结果有影响，测定时要记录样品温度。

2．大的分散颗粒和气泡干扰测定，应避免大颗粒进入漏斗，防止气泡产生，必要时加入消泡剂消泡。

3．液面的初始位置必须恰当，否则，由于液柱压力和惯性的影响可能会使测定结果错误。

4．钻井液倒入漏斗后立即开始测定，如拖延时间过长，钻井液可能形成凝胶，使测定结果出现正误差。

5．测定过程中尽可能使漏斗保持垂直。

（二）钻井液密度的测定钻井液密度是指单位体积钻井液的质量。

单位为g/cm3或kg/ m3。

通过用钻井液密度计来测定钻井液的密度。

钻井液密度计通常设计成臂梁一端的钻井液杯和另一端的固定平衡锤及一个可沿刻度臂梁自由移动的游码来平衡。

为使平衡准确，臂梁上装有水准泡（需要时可使用扩大量程的附件）。

一、仪器的校正1．量点的校正经常用淡水来校正仪器。

在21℃，淡水的密度值应是1.00 g/cm3。

钻井液性能测试操作规程（一）钻井液马氏漏斗粘度的测定该仪器适应于测定钻井液的相对粘度(与水比较)。

由于测得数据在很大程度上受胶体和密度的影响，所测数据不能与旋转粘度计等有关仪器所测数据对比。

该仪器由漏斗、筛网及接收器组成，是被测钻井液在一定温度下流出946毫升时所用的时间。

一、主要技术参数1．筛底以下的漏斗容积1500cm32．漏斗锥体直径152mm3．漏斗锥体高度305mm4．管口长度50.8mm5．管口内径 4.7mm6．筛网12目7．接收器946mL二、仪器的校正在温度为(21℃±3℃)时，注入1500mL清水，从漏斗中流出946mL清水的时间为26±0.5s，其误差不得超过0.5s。

三、测定1．测量钻井液的温度，用℃表示。

2．手握漏斗，用手指堵住流出口，将新取的钻井液通过筛网注入洁净、干燥直立的漏斗中，直到钻井液面与筛网底部平齐为止。

3．保持漏斗垂直，移开手指的同时按动秒表，测量钻井液注满946mL所需要时间。

4．以s为单位记录马氏漏斗粘度，并以℃为单位记录钻井液的温度。

四、操作注意事项1．样品温度对测定结果有影响，测定时要记录样品温度。

2．大的分散颗粒和气泡干扰测定，应避免大颗粒进入漏斗，防止气泡产生，必要时加入消泡剂消泡。

3．液面的初始位置必须恰当，否则，由于液柱压力和惯性的影响可能会使测定结果错误。

4．钻井液倒入漏斗后立即开始测定，如拖延时间过长，钻井液可能形成凝胶，使测定结果出现正误差。

5．测定过程中尽可能使漏斗保持垂直。

（二）钻井液密度的测定钻井液密度是指单位体积钻井液的质量。

单位为g/cm3或kg/ m3。

通过用钻井液密度计来测定钻井液的密度。

钻井液密度计通常设计成臂梁一端的钻井液杯和另一端的固定平衡锤及一个可沿刻度臂梁自由移动的游码来平衡。

为使平衡准确，臂梁上装有水准泡（需要时可使用扩大量程的附件）。

一、仪器的校正1．量点的校正经常用淡水来校正仪器。

在21℃，淡水的密度值应是1.00 g/cm3。

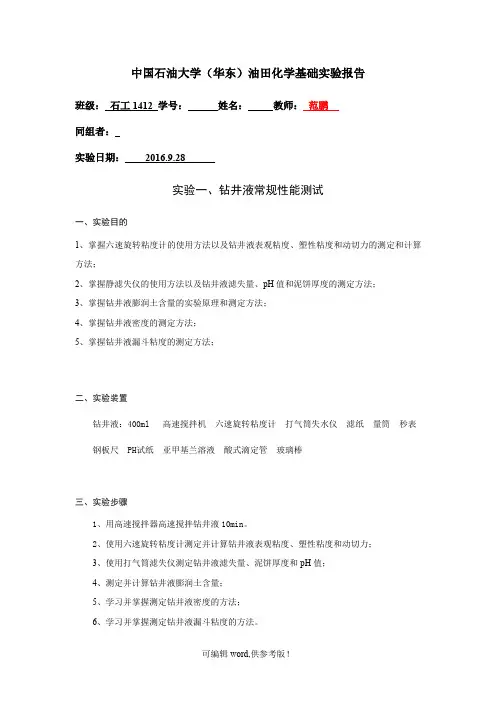

中国石油大学（华东）油田化学基础实验报告班级：石工1412 学号：姓名：教师：范鹏同组者：实验日期：2016.9.28实验一、钻井液常规性能测试一、实验目的1、掌握六速旋转粘度计的使用方法以及钻井液表观粘度、塑性粘度和动切力的测定和计算方法；2、掌握静滤失仪的使用方法以及钻井液滤失量、pH值和泥饼厚度的测定方法；3、掌握钻井液膨润土含量的实验原理和测定方法；4、掌握钻井液密度的测定方法；5、掌握钻井液漏斗粘度的测定方法；二、实验装置钻井液：400ml 高速搅拌机六速旋转粘度计打气筒失水仪滤纸量筒秒表钢板尺 PH试纸亚甲基兰溶液酸式滴定管玻璃棒三、实验步骤1、用高速搅拌器高速搅拌钻井液10min。

2、使用六速旋转粘度计测定并计算钻井液表观粘度、塑性粘度和动切力；3、使用打气筒滤失仪测定钻井液滤失量、泥饼厚度和pH值；4、测定并计算钻井液膨润土含量；5、学习并掌握测定钻井液密度的方法；6、学习并掌握测定钻井液漏斗粘度的方法。

四、实验数据记录与处理1.数据记录无机电解质对钻井液的污染及调整实验二2.数据处理本组实验所得数据处理结果:表面粘度AV=0.5 x Ф600=0.5x12=6 mPa.s塑性粘度 PV=Ф600-Ф300=12-7=5 mPa.s动切力YP=0.511 x （2 x Ф300-Ф600）=1.022 Pa钻井液膨润土含量=泥甲V 01.0V ⨯×70100×1000=14.3×泥甲V V =14.3×265⋅=40.04 g/l （1）基浆：表面粘度AV=0.5 x Ф600=0.5x11=5.5 mPa.s塑性粘度 PV=Ф600-Ф300=11-7=4 mPa.s动切力YP=0.511 x （2 x Ф300-Ф600）=1.533 Pa（2）加量0.25g/100ml CaCl 2 泥浆：表面粘度AV=0.5 x Ф600=0.5x16=8 mPa.s塑性粘度 PV=Ф600-Ф300=16-12=4 mPa.s动切力YP=0.511 x （2 x Ф300-Ф600）=4.088 Pa（3）加量0.50g/100ml CaCl 2 泥浆：表面粘度 AV=0.5 x Ф600=0.5x18=9 mPa.s塑性粘度 PV=Ф600-Ф300=18-15=3 mPa.s动切力YP=0.511 x （2 x Ф300-Ф600）=6.132 Pa（4）加量0.75g/100ml CaCl 2 泥浆：表面粘度 AV=0.5 x Ф600=0.5x19=9.5 mPa.s塑性粘度PV=Ф600-Ф300=19-14=5 mPa.s动切力YP=0.511 x（2 xФ300-Ф600）=4.599 Pa （5）加量1.00g/100ml CaCl2泥浆：表面粘度AV=0.5 xФ600=0.5x16=8 mPa.s塑性粘度PV=Ф600-Ф300=16-12=4 mPa.s动切力YP=0.511 x（2 xФ300-Ф600）=4.088 Pa （6）加量1.25g/100ml CaCl2泥浆：表面粘度AV=0.5 xФ600=0.5x14=7 mPa.s塑性粘度PV=Ф600-Ф300=14-10=4 mPa.s动切力YP=0.511 x（2 xФ300-Ф600）=3.066 Pa 由以上所得数据整理成表如下：作图如下：1.AV—CaCl2加量关系曲线：2.YP—CaCl2加量关系曲线：3.FL—CaCl2加量关系曲线：将AV—CaCl2加量关系曲线，YP—CaCl2加量关系曲线，FL—CaCl2加量关系曲线放在一起表示趋势变化关系，如下：3.现象解释：CaCl2能够大量溶于水中，且其溶解度随着温度的增加而增加。

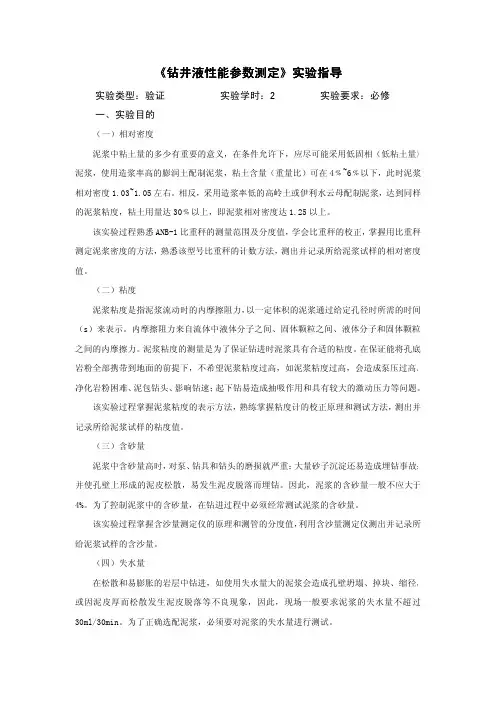

《钻井液性能参数测定》实验指导实验类型：验证实验学时：2实验要求：必修一、实验目的（一）相对密度泥浆中粘土量的多少有重要的意义，在条件允许下，应尽可能采用低固相（低粘土量）泥浆，使用造浆率高的膨润土配制泥浆，粘土含量（重量比）可在4﹪~6﹪以下，此时泥浆相对密度1.03~1.05左右。

相反，采用造浆率低的高岭土或伊利水云母配制泥浆，达到同样的泥浆粘度，粘土用量达30﹪以上，即泥浆相对密度达1.25以上。

该实验过程熟悉ANB-1比重秤的测量范围及分度值，学会比重秤的校正，掌握用比重秤测定泥浆密度的方法，熟悉该型号比重秤的计数方法，测出并记录所给泥浆试样的相对密度值。

（二）粘度泥浆粘度是指泥浆流动时的内摩擦阻力，以一定体积的泥浆通过给定孔径时所需的时间（s）来表示。

内摩擦阻力来自流体中液体分子之间、固体颗粒之间、液体分子和固体颗粒之间的内摩擦力。

泥浆粘度的测量是为了保证钻进时泥浆具有合适的粘度。

在保证能将孔底岩粉全部携带到地面的前提下，不希望泥浆粘度过高，如泥浆粘度过高，会造成泵压过高、净化岩粉困难、泥包钻头、影响钻速；起下钻易造成抽吸作用和具有较大的激动压力等问题。

该实验过程掌握泥浆粘度的表示方法，熟练掌握粘度计的校正原理和测试方法，测出并记录所给泥浆试样的粘度值。

（三）含砂量泥浆中含砂量高时，对泵、钻具和钻头的磨损就严重；大量砂子沉淀还易造成埋钻事故；并使孔壁上形成的泥皮松散，易发生泥皮脱落而埋钻。

因此，泥浆的含砂量一般不应大于4%。

为了控制泥浆中的含砂量，在钻进过程中必须经常测试泥浆的含砂量。

该实验过程掌握含沙量测定仪的原理和测管的分度值，利用含沙量测定仪测出并记录所给泥浆试样的含沙量。

（四）失水量在松散和易膨胀的岩层中钻进，如使用失水量大的泥浆会造成孔壁坍塌、掉块、缩径，或因泥皮厚而松散发生泥皮脱落等不良现象，因此，现场一般要求泥浆的失水量不超过30ml/30min。

为了正确选配泥浆，必须要对泥浆的失水量进行测试。

钻井液实验指南Zuanjinnyeshiyanzhinan整理：刘俊章中原石油勘探局钻井三公司2002-10-25第一章钻井液测试程序第一节钻井液性能测试方法1 密度的测定1.1符号及单位密度以ρ或γ表示，单位：克/厘米3（g/cm3）。

1.2仪器a．.密度计：灵敏度为±0.01g/cm3，主要部件：带刻度臂梁、刀口、样品杯、杯盖、平衡圆柱、游码、底座、刀垫等；b．温度计：量程为0～100℃，分度值为1℃；c．量杯：1000ml。

1.3 试验步骤1.3.1 将密度计底座放置在水平面上。

1.3.2 用量杯取钻井液或被测液体，测量并记录钻井液或被测液体的温度。

1.3.3 在密度计的样品杯中注满被测液体，盖上杯盖，慢慢柠紧，为使样品杯中无气泡，必须使过量的被测液体从杯盖的小孔中流出。

1.3.4 用手指压住杯盖小孔，用清水冲洗并擦干样品杯外部。

1.3.5 把密度计的刀口放在底座的刀垫上，移动游码，直到平衡（水平泡位于中央）。

1.3.6 记录读值。

1.3.7 倒掉被测液，将仪器洗净，擦干以备用。

1.4 校正①校正1.00 g/cm3a．用清水校正：用淡水注满洁净、干燥的样品杯，盖上杯盖并擦干样品杯外部，把密度计的刀口放在刀垫上，将游码左侧边线对准刻度1.00 g/cm3处，观察密度计是否平衡（平衡时水平泡位于中央），如不平衡，在平衡圆柱上加上或取下一些铅粒，使之平衡。

B．用铁砂（粒）校正：用天平称取140.00 g铁砂，注入洁净、干燥的样品杯，并用模具捣平（禁止使用砝码），盖上杯盖，把密度计的刀口放在刀垫上，将游码左侧边线对准刻度1.00 g/cm3处，观察密度计是否平衡（平衡时水平泡位于中央），如不平衡，在平衡圆柱上加上或取下一些铅粒，使之平衡。

②校正2.00 g/cm3用天平称取280.00 g铁砂，注入洁净、干燥的样品杯，并用模具捣平（禁止使用砝码），盖上杯盖，把密度计的刀口放在刀垫上，将游码左侧边线对准刻度2.00 g/cm3处，观察密度计是否平衡（平衡时水平泡位于中央），如不平衡，打开游码底部的小螺钉加上或取下一些铅粒，使之平衡。

第一篇钻井液性能测试方法1 密度的测定1.1 符号及单位密度以来表示，单位为g/cm3。

1.2 仪器——密度计：灵敏度为0.01g/cm3；——温度计：量程为0-100℃，分读值为1℃；——量杯：1000mL。

1.3 试验步骤a. 将密度计底座放置在水平面上。

b. 用量杯量取钻井液，测量并记录钻井液温度。

c. 在密度计的样品杯中注满钻井液，盖上杯盖，慢慢拧动压紧，为使样品杯中无气泡，必须使过量的钻井液从被盖的小空中流出。

d. 用手指压住杯盖小孔，用清水冲洗并擦干样品杯外部。

e. 把密度计的刀口放在底座的刀垫上，移动游码，直到平衡（水平泡位于中央）。

f. 记录读值。

g. 倒掉钻井液，将仪器洗净，擦干以备用。

1.4 校正a. 用淡水注满洁净、干燥的样品杯。

b. 盖上杯盖并擦干样品杯外部。

c. 把密度计的刀口放在刀垫上，将游码在左侧边线对准刻度 1.00g/cm3处，观察密度计是否平衡（平衡时水平泡位于中央）。

d. 如不平衡，在平衡圆柱上加上或取下一些铅粒，使之平衡。

2 粘度和切力的测定2.1 符号及单位——漏斗粘度：以FV表示，单位为s；—1———表观粘度：以AV表示，单位为mPa.s；——塑性粘度：以PV表示，单位mPa.s；——动切力：以YP表示，单位Pa；——静切力：以G10S(10s切力)和G10min(10min切力)表示，单位为Pa。

2.2 漏斗粘度2.2.1 仪器——马氏漏斗：圆锥型漏斗长305mm，上口直径152mm，筛网下容量1500mL，金属或塑料制成；流出口长510.8mm,内径4.7mm；筛网孔径 1.6mm，高度9.0mm；——刻度杯：1000mL，金属或塑料制成；——秒表：灵敏度为0.1s；——温度计：量程为0-100℃，分度值为1℃。

2.2.2 试验步骤a. 用手指堵住流出口，把新取的钻井液倒入洁净、干燥并垂直向上的漏斗中，直到刚好注满筛子底部为止。

把刻度杯置于流出口下。

钻井液性能测试步骤一、高温高压滤失量测试方法：1、把温度计插入钻井液压滤器外加热套的温度计插孔中，接通电源，预热至略高于所需温度(5-6℃)。

2、将待测钻井液高速搅拌1min后，倒入压滤器中，使钻井液液面距顶部约13mm,放好滤纸，盖好杯盖，用螺丝固定。

3、将上、下两个阀杆关紧，放进加热套中，把另一支温度计插入压滤器上部温度计的插孔中。

4、连接气源管线，把顶部和底部压力调节至690kPa,打开顶部阀杆，继续加热至所需温度（样品加热时间不要超过1h）。

5、待温度恒定后，将顶部压力调节至4140kPa,打开底部阀杆并记时，收集30min的滤出液。

在试验过程中温度应在所需温度的±3℃之内。

如滤液接收器内的压力超过690kPa，则小心放出一部分滤液以降低压力至690kPa，记录30min收集的滤液体积（单位:ml）。

6、试验结束后，关紧顶部和底部阀杆，关闭气源、电源、取下压滤器，并使之保持直立的状态冷却至室温，放掉压滤器内的压力，小心取出滤纸，用水冲洗滤饼表面上的浮泥，测量并记录滤饼厚度及质量好坏。

洗净并擦干压滤器。

二、坂含的测定：1、把2ml的钻井液加到盛有10ml水的锥形瓶中。

2、加入15mlH2O2溶液和0.5mlH2SO4溶液，缓慢煮沸10min，但不能蒸干，用水稀释至50ml。

3、以每次0.5ml的量把亚甲基蓝溶液加入锥形瓶中，并旋摇30S。

在固体悬浮的状态下，用搅拌棒取一滴液体在滤纸上，当染料在染色固体周围显出蓝色环时，即以达到滴定终点，当蓝色环从斑点向外扩展时，再旋摇2min，再取一滴滴在滤纸上，如果蓝色环仍然是明显的，则以达到终点。

如果色环不出现，则继续滴定，直至摇2min后显出蓝色环为止。

4、计算公式:MBT=1000V1/70VV1—滴定时所用亚甲基蓝溶液体积（ml）。

V—钻井液体积（ml）。

滤液分析一、氯离子的测定：1、用移液管移取2ml钻井液滤液于锥形瓶中，加入蒸馏水10ml和酚酞指示液（5g/l）1滴（用0.1mol/LnaOH或0.1mol/L硝酸溶液调至粉红色刚刚消失），加入铬酸钾溶液（50g/L）1-2滴（约0.5mL），用0.1mol/L硝酸银标准溶液滴定至刚刚有砖红色沉淀出现为终点，记录消耗硝酸银标准溶液的体积。
