《电工基础》练习及答案(8.正弦交流电路)

《电工基础》复习题一、填空题1、电荷分和两种。

2、部分电路欧姆定律的表达式是；全电路欧姆定律的表达式是。

3、通常令参考点的电位为。

当电路中参考点改变时，各点电位值将，而任意两点之间电压。

4、1度电等于，相当于一盏40W的电灯连续正常工作小时。

5、市用照明电的电压是220V，这是指电压的值，接入一个标有“220V、220W”的白炽灯后，灯丝上通过的电流的有效值是,电流的最大值是。

6、如果在磁场中每一点的磁感应强度大小，方向，这种磁场称为匀强磁场。

7、已知一正弦交流电动势e= 220sin（314t+600)伏，其最大值 V、角频率 rad/s、频率 Hz、初相位 .8、三相四线制电源可输出的两种电压是和。

9、电位是值，它的大小与参考点选择；电压是值，它的大小与参考点选择。

10、一只220V、40W的白炽灯正常发光时它的灯丝电阻是。

当它接在110V的电路上，它的实际功率是.11、表头是万用表进行各种不同测量的共用部分，将表头接一分压电阻，即构成一个电压表；而将表头接一分流电阻，即构成一个电流表。

12、电路通常有、和三种工作状态。

13、电荷周围存在的特殊物质叫 .14、当导体在磁场中作运动，或线圈中的磁通时，在导体或线圈中都会产生电动势。

15、有两个电阻,把它们串联起来的总电阻为10Ω,把它们并联起来的总电阻为2.4Ω,这两个电阻的阻值分别为和。

16、已知一正弦交流电动势e= 220sin（314t+600）伏，其最大值 V、角频率 rad/s、频率 Hz、初相位 .17、电路是由________、_________、________和________等组成的闭合回路。

18、电路通常有________、________和________三种状态。

19、有一个电流表，内阻为100Ω，满偏电流为3mA,要把它改装成6V的电压表，需________Ω的分压电阻。

20、磁感线的方向：在磁体外部由________指向________；在磁体内部由_______指向________。

《电工电子技术》课程复习资料一、填空题：1.正弦交流电的相量表示具体有有效值相量和最大值相量两种形式。

2.一阶电路暂态过程三要素法的表达式。

3.变压器有三大作用，分别是变压_、_变流_和_变换阻抗_。

结具有单向导电性，可描述为正偏导通、反偏截止。

5.以比较的风格分类，电压比较器有单限比较、滞回比较和窗口比较。

6.基本的逻辑关系是逻辑与、逻辑或和逻辑非。

7.“触发”是指给触发器或时序逻辑电路施加时钟（脉冲）信号。

8.电路的主要作用是传输、分配和控制电能和传送、处理电信号。

9.负载功率因数过低的后果是增大输电线路损耗和使供电设备不被充分利用。

10.三相同步发电机的基本构成是定子和转子。

11.电容和电感储能的数学表达式是和。

12.低压供电系统的接线方式主要有树干式和放射式。

13.实际变压器存在两种损耗，分别是铜耗和铁耗。

14.已知三相异步电动机的工频为50HZ，五对磁极，则同步转速为600r/min。

15.变压器的主要构成部件是绕组和铁芯。

16.已知三相异步电动机的工频为50HZ，四对磁极，则同步转速为750r/min。

17.晶体三极管的两个PN结分别是发射结和集电结。

18.要使晶体三极管处于截止状态，其偏置方法是使发射结反偏集电结反偏。

19.反相比例运算关系是.，同相比例运算关系是。

20.多发射极管的作用是实现与运算、提高（逻辑）转换速度。

21.翻转是指触发器在时钟脉冲到达后形成与初态相反的次态。

22.我国规定的电力网特高压额定值有330kV、500kV和1000kV。

23.理想变压器的变压公式是。

24.已知三相异步电动机的工频为50HZ，三对磁极，则同步转速为1000r/min。

25.晶体三极管有三种工作状态，分别为放大、截止和饱和。

26.放大电路的耦合方式有阻容耦合、变压器耦合和直接耦合。

27.负反馈对放大电路性能的影响有稳定电压放大倍数、拓展频宽、改善非线性失真和改变输入输出阻抗。

28.与时序电路相比，组合电路的特点是输出只与当前输入有关，而与初态无关。

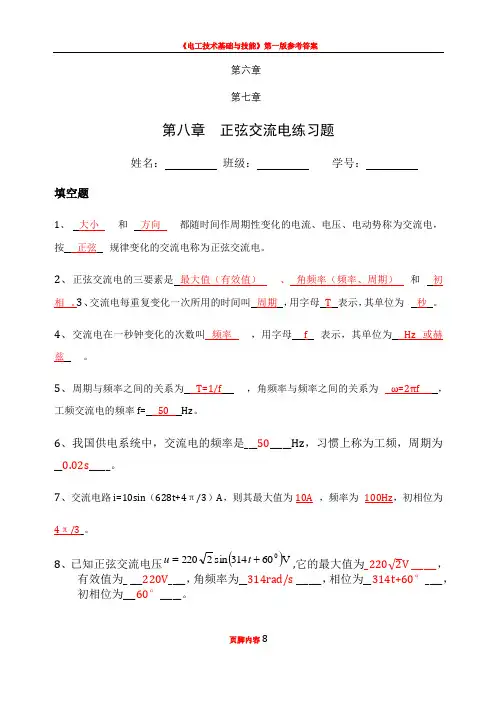

第六章第七章第八章 正弦交流电练习题姓名： 班级： 学号：填空题1、 大小 和 方向 都随时间作周期性变化的电流、电压、电动势称为交流电，按 正弦 规律变化的交流电称为正弦交流电。

2、正弦交流电的三要素是 最大值（有效值） 、 角频率（频率、周期） 和 初相 。

3、交流电每重复变化一次所用的时间叫 周期 ，用字母 T 表示，其单位为 秒 。

4、交流电在一秒钟变化的次数叫 频率 ，用字母 f 表示，其单位为 Hz 或赫兹 。

5、周期与频率之间的关系为 T=1/f ，角频率与频率之间的关系为 ω=2πf ，工频交流电的频率f= 50 Hz 。

6、我国供电系统中，交流电的频率是___50_____Hz ，习惯上称为工频，周期为__0.02s _____。

7、交流电路i=10sin （628t+4π/3）A ，则其最大值为10A ，频率为 100Hz ，初相位为 4π/3_。

8、已知正弦交流电压,它的最大值为_220√2V ______，有效值为_ ___220V ____，角频率为__314rad/s ______，相位为__314t+60°____，初相位为___60°_____。

()V60314sin 22200+=t u9、某正弦交流电流的最大值为2A ，频率为50Hz ，初相为030，则该正弦交流电流的解析式i =___2sin （314t+30°）A___。

9、已知两个正弦交流电的瞬时值表达式分别为01202sin(31460)u t V =-和 02102sin(31430)u t V =+，则他们的相位差是__-90º_____，其相位关系是___u 1滞后u 290º（正交）___。

10、有两个同频率的正弦交流电,当它们的相位差分别为0°、180°、90°时,这两个正弦交流电之间的相位关系分别是__同相__、__反相__和___正交__。

正弦交流电路 习题参考答案一、填空题：1. 表征正弦交流电振荡幅度的量是它的 最大值 ；表征正弦交流电随时间变化快慢程度的量是 角频率ω ；表征正弦交流电起始位置时的量称为它的 初相 。

三者称为正弦量的 三要素 。

2. 电阻元件上任一瞬间的电压电流关系可表示为 u = iR ；电感元件上任一瞬间的电压电流关系可以表示为dtdi Lu =L ；电容元件上任一瞬间的电压电流关系可以表示为dtdu Ci CC =。

由上述三个关系式可得， 电阻 元件为即时元件； 电感 和 电容 元件为动态元件。

3. 在RLC 串联电路中，已知电流为5A ，电阻为30Ω，感抗为40Ω，容抗为80Ω，那么电路的阻抗为 50Ω ，该电路为 容 性电路。

电路中吸收的有功功率为 450W ，吸收的无功功率又为 600var 。

二、 判断题：1. 正弦量的三要素是指最大值、角频率和相位。

（错）2. 电感元件的正弦交流电路中，消耗的有功功率等于零。

（对）3. 因为正弦量可以用相量来表示，所以说相量就是正弦量。

（错）4. 电压三角形是相量图，阻抗三角形也是相量图。

（错）5. 正弦交流电路的视在功率等于有功功率和无功功率之和。

（错）6. 一个实际的电感线圈，在任何情况下呈现的电特性都是感性。

（错）7. 串接在正弦交流电路中的功率表，测量的是交流电路的有功功率。

（错）8. 正弦交流电路的频率越高，阻抗越大；频率越低，阻抗越小。

（错）三、选择题：1. 某正弦电压有效值为380V ，频率为50Hz ，计时始数值等于380V ，其瞬时值表达式为（ B ）A 、t u 314sin 380=V ；B 、)45314sin(537︒+=t u V ；C 、)90314sin(380︒+=t u V 。

2. 一个电热器，接在10V 的直流电源上，产生的功率为P 。

把它改接在正弦交流电源上，使其产生的功率为P /2，则正弦交流电源电压的最大值为（ D ）A 、7.07V ；B 、5V ；C 、14V ；D 、10V 。

《电工基础》试题库说明：『1』本试题库使用专业：机电系大专专业『2』课程考核要求与知识点第一章电路的基本概念和基本定律1、识记：基本概念基本定律2、理解：（1）电位、电功率、电能的概念。

（2）电压、电流及它们的参考方向。

（3）电阻元件电压与电流关系，欧姆定律。

（4）电压源和电流源的电压与电流关系（5）基尔霍夫电流定律和电压定律。

3、运用：（1）参考方向的应用；（2）应用KCL、KVL求未知电流和电压第二章电路的分析方法1、识记：（1）电阻并、串联特性；（2）电阻星、三角连接的等效互换公式（3）两种电源模型的等效互换条件；(4) 戴维宁定理的条件和内容2、理解：（1）等效变换的概念。

（2）两种电源模型的等效互换条件；（3）戴维宁定理的条件和内容（4）叠加定理的条件和内容3、运用：（1）电阻串联、并联、混联的连接方式和等效电阻、电压、电流、功率的计算，电路中各点电位的计算。

（2）支路电流法、网孔法、节点法求解电路的方法（3）应用戴维宁定理确定负载获得最大功率的条件（4）运用叠加定理分析含有两个直流电源的电路。

第三章正弦交流电路1、识记：（1）正弦量的频率、角频率、周期的关系；（2）正弦量有效值、最大值、平均值的关系；（3）正弦量的相量表示法；（4）各种元件的复阻抗；（5）R、L、C元件电压与电流关系，感抗、容抗，平均功率（有功功率）、无功功率。

2、理解：（1）正弦交流电路量的特点；（2）R、L、C元件在正弦交流电路中电压和电流的各种关系；（3）串、并联谐振；3、运用：（1）RL、RC串、并联电路的分析（2）RLC串、并联电路的分析（3）有功功率、无功功率、视在功率、功率因数的计算第四章三相正弦交流电路1、识记：（1）对称三相正弦量（2）星形、三角形两种联结方式下线电压、相电压的关系，线电流、相电流、中性线电流的关系（3）对称三相电路的功率2、理解：（1）对称三相电路的分析方法（2）不对称三相电路的分析方法及中线的作用3、运用：（1）对称三相电路的分析计算（2）不对称三相电路的分析计算第五章磁路与变压器1、识记：（1）磁路的基本概念和定律；（2）变压器的特性参数2、理解：（1）铁磁性物质的磁化性能与磁化曲线和磁路的欧姆定律（2）交流铁心线圈电路磁通与外加电压的关系（3）变压器的结构和工作原理（4）特殊变压器的使用第六章供电与安全用电1、识记：安全用电和节约用电常识2、理解：发电、输电及工企供电配电第七章电工测量1、识记：（1）电工仪表与测量的基本常识；（2）万用表的使用方法2、理解：万用表的的结构3、运用：电压、电流的测量；电阻的测量；电功率的测量；电能的测量『3』考试命题内容具体分配情况（1）试题对不同能力层次要求的比例为：识记约占15%，理解约占45%，运用占40%；（2）试卷中不同难易度试题的比例为：较易占20%，中等占70%，较难占10%；（3）期末试题从本试题库中抽取。

《电工基础》习题集一、填空题1、电力系统中一般以大地为参考点，参考点的电位为（）电位。

2、欧姆定律一般可分为（）的欧姆定律和（）的欧姆定律。

3、部分电路的欧姆定律是用来说明电路中（）三个物理量之间关系的定律。

4、全电路欧姆定律，说明了回路中电流Ⅰ与电源电动势的代数和成（）比，而与回路中的（）及（）之和成反比。

5、导体电阻的单位是（），简称（），用符号（）表示，而电阻率则用符号（）表示。

6、已知电源电动势为E，电源的内阻压降为U0，则电源的端电压U=( )。

7、有一照明线路，电源端电压为２２０伏，负载电流为１００安，线路的总阻抗为０．２欧姆，那么负载端电压为（）伏。

8、串联电路中的（）处处相等，总电压等于各电阻上（）之和。

9、一只２２０伏１５瓦的灯泡与一只２２０伏１００瓦的灯泡串联后，接到２２０伏电源上，则（）瓦灯泡较亮，而（）瓦灯泡较暗。

10、１度电就是１千瓦的功率做功１小时所消耗的电量，所以它的单位又叫（）。

11、频率是单位时间内交流电重复变化的（）数。

12、某正弦交流电流，频率为５０赫，最大值为２０安，初相位为－４０°，此正弦交流电的瞬时值表达式为（）。

13、如果用交流电压表测量某交流电压，其读数为３８０伏，此交流电压的最大值为（）伏。

14、把一个１００欧的电阻元件接到频率为５０赫、电压为１０伏的正弦交流电源上，其电流为（）安。

15、有一电感Ｌ为０．０８亨的纯电感线圈，通过频率为５０赫的交流电流，其感抗XL＝（）欧。

如通过电流的频率为10000赫，其感抗XL＝( )欧。

16、一个１０微法的电容接在５０赫的交流电源上，其容抗XC＝（）欧，如接在2000赫的交流电源上，它的容抗XC＝（）欧。

17、某正弦交流电流为ｉ＝100sin（6280t- πω／4）毫安，它的频率ｆ＝（），周期Ｔ＝（）秒，解频率Ｗ＝（），最大值Im=（），有效值Ｉ＝（），初相位φ＝（）。

18、已知两交流电流分别为i１＝１５sｉｎ（３１４t＋４５°）安，i２＝１０s ｉｎ（３１４ｔ－３０°）安，它们的相位差为（）。

电工基础习题与答案一、单选题（共60题，每题1分，共60分）1、一个12V、6W的灯泡，接在6V电路中，通过灯泡的实际电流是()A、2AB、1AC、0.5AD、0.25A正确答案：D2、异步电动机等效电路中的电阻((1-s)R²³/s)上消耗的功率为（)A、轴端输出的机械功率B、转子铜损耗C、总机械功率D、电磁功率正确答案：C3、符合无损耗、K=1和自感量、互感量均为无穷大条件的变压器是()A、全耦合变压器B、空芯变压器C、理想变压器正确答案：C4、自由空间中的点电荷q=1c,位于直角坐标系的原点P(0,0,0)；另一点电荷q,=2c,位于直角坐标系的原点P,（0,0,3)，则沿z轴的电场分布是（)A、部分连续B、连续的C、不能判定D、不连续的正确答案：D5、在有n个结点、b条支路的连通电路中，可以列出独立KCL方程和独立KVL方程的个数分别为()A、n ;bB、b-n+1;n+1C、n-1;b-1D、n-1;b-n+1正确答案：D6、当复杂电路的支路数较多、节点数较少时，应用（）法可以适当减少方程式数目。

这种解题方法中，是以客观存在的节点电压为未知量，直接应用KCL定律和欧姆定律求解电路的方法A、支路电流法B、节点电压法C、网孔法D、回路电流法正确答案：B7、理想电压源的源电压为Us,端口电流为1，则期内阻为()A、∞B、Us/IC、0D、I/Us正确答案：C8、以下说法错误的是：（）A、回路电流法只要求出回路电流，电路最终求解的量就算解出来了B、回路电流是为了减少方程式数目而人为假想的绕回路流动的电流C、实用中的任何一个两孔插座对外都可视为一个有源二端网络D、应用结点电压法求解电路，自动满足基尔霍夫第二定律正确答案：A9、必须设立电路参考点后才能求解电路的方法是（ )A、支路电流法B、电流法C、结点电压法D、回路电流法正确答案：C10、有“220V、100W”“220V、25W”白炽灯两盏。

电工基础知识试题一、选择题1. 电荷的基本单位是（C ）。

A．安秒 B. 安培 C. 库仑 D. 千克2．1安培等于（B ）微安。

A. 103B. 106C. 109D. 1023．将一根导线均匀拉长为原长度的3倍,则阻值为原来的（ C ）倍。

A. 3B. 1/3C. 9D. 1/94．产生串联谐振的条件是（C ）。

A. XL＞XcB. XL＜XcC. XL＝XcD. XL≥XcE. XL≤Xc5．三相对称负载的功率,其中是（ B ）之间的相位角。

A. 线电压与线电流B. 相电压与线电流C. 线电压与相电流D. 相电压与相电流6．额定电压为220V的灯泡接在110V电源上,灯泡的功率是原来的（ D ）。

A. 2B. 4C. 1/2D. 1/47. 两只额定电压相同的电阻串联接在电路中, 其阻值较大的电阻发热（ B ）。

A. 相同B. 较大C. 较小8．电路主要由负载、线路、电源、（ B ）组成。

A. 变压器B. 开关C. 发电机D. 仪表9．电流是由电子的定向移动形成的,习惯上把（ D ）定向移动的方向作为电流的方向。

A. 左手定则B. 右手定则C. N-SD.正电荷E. 负电荷10．正弦交流电的有效值等核最大值的（ D ）。

A.1/3B. 1/2C. 2D. 0.711. 感应电流所产生的磁通总是企图( C )原有磁通的变化。

A. 影响B. 增强C. 阻止D. 衰减12. 在三相四线制中,当三相负载不平衡时,三相电压相等, 中性线电流( B )。

A. 等于零B. 不等于零C. 增大D. 减小13. 串联谐振是指电路呈纯( A )性。

A．电阻 B. 电容 C. 电感 D. 电抗14．串联电路中, 电压的分配与电阻成( A )。

A. 正比B. 反比C. 1:1D. 2:115．并联电路中, 电流的分配与电阻成( B )。

A. 正比B. 反比C. 1:1D. 2:116. 串联电路具有以下特点( C )。

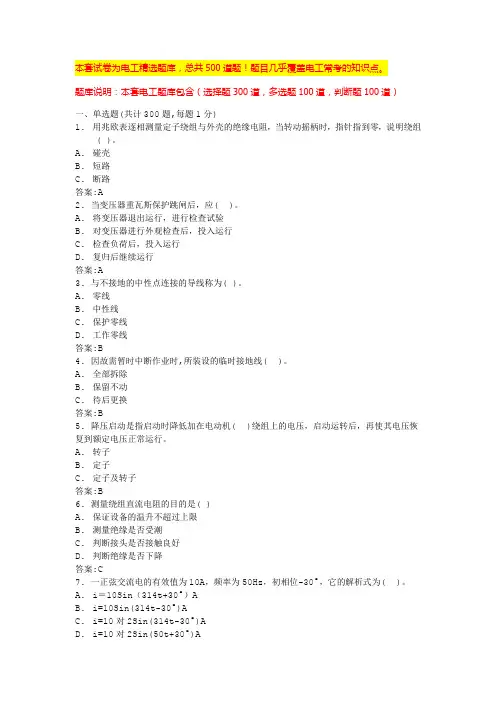

本套试卷为电工精选题库，总共500道题！题目几乎覆盖电工常考的知识点。

题库说明：本套电工题库包含（选择题300道，多选题100道，判断题100道）一、单选题(共计300题,每题1分)1.用兆欧表逐相测量定子绕组与外壳的绝缘电阻，当转动摇柄时，指针指到零，说明绕组( )。

A.碰壳B.短路C.断路答案:A2. 当变压器重瓦斯保护跳闸后，应( )。

A.将变压器退出运行，进行检查试验B.对变压器进行外观检查后，投入运行C.检查负荷后，投入运行D.复归后继续运行答案:A3. 与不接地的中性点连接的导线称为( )。

A.零线B.中性线C.保护零线D.工作零线答案:B4. 因故需暂时中断作业时,所装设的临时接地线( )。

A.全部拆除B.保留不动C.待后更换答案:B5. 降压启动是指启动时降低加在电动机( )绕组上的电压，启动运转后，再使其电压恢复到额定电压正常运行。

A.转子B.定子C.定子及转子答案:B6. 测量绕组直流电阻的目的是( )A.保证设备的温升不超过上限B.测量绝缘是否受潮C.判断接头是否接触良好D.判断绝缘是否下降答案:C7. 一正弦交流电的有效值为10A，频率为50Hz，初相位-30°，它的解析式为( )。

A.i＝10Sin（314t+30°）AB.i=10Sin(314t-30°)AC.i=10对2Sin(314t-30°)AD.i=10对2Sin(50t+30°)A答案:C8. 所有高温的管道.容器等设备上都应有保温，保温层应保证完整。

当室内温度在( )℃时，保温层表面的温度一般不宜超过()℃。

A.25，50B.35，50C.35，60D.25，60答案:A9. 《安全生产法》规定,任何单位或者( )对事故隐患或者安全生产违法行为,均有权向负有安全生产监督管理职责的部门报告或者举报。

A.职工B.个人C.管理人员答案:B10. 以下哪个选项不能改变电动机的转向是( )A.改变磁通方向B.同时改变磁通方向和电枢电压方向C.改变励磁电流方向D.改变电枢电压方向答案:B11. 电能的法定单位是( )。

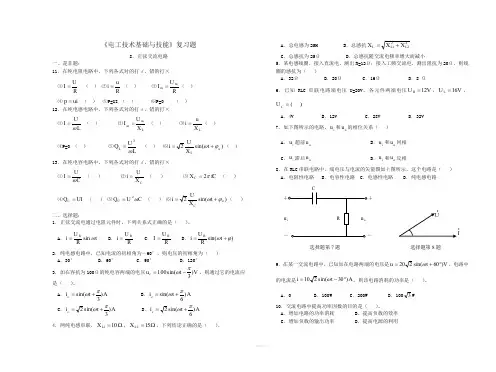

《电工技术基础与技能》复习题8．正弦交流电路一、是非题：11．在纯电阻电路中，下列各式对的打√，错的打× ⑴RU I =（ ） ⑵R ui = （ ） ⑶R U I m m =（ ）⑷i u p = （ ） ⑸P=UI （ ） ⑹P=0 （ ） 12．在纯电感电路中，下列各式对的打√，错的打×⑴L U I ω= （ ） ⑵L m m X U I = （ ） ⑶LX ui =（ ）⑷P=0 （ ） ⑸LU Q L ω2= （ ） ⑹)sin(2u L t X U i ϕω+=（ ） 13．在纯电容电路中，下列各式对的打√，错的打×⑴C U I ω= （ ） ⑵CX Ui = （ ） ⑶fC X C π2= （ ）⑷UI Q C = （ ） ⑸C U Q C ω2= （ ） ⑹)sin(2u Ct X Ui ϕω+=（ ） 二、选择题：1．正弦交流电通过电阻元件时，下列关系式正确的是（ ）。

A ．t R U i R ωsin =B ．R U i R =C ．R U I R =D ．)sin(ϕω+=t RUi R2．纯电感电路中，已知电流的初相角为－60°，则电压的初相角为（ ）A ．30°B ．60°C ．90°D ．120° 3．加在容抗为100Ω的纯电容两端的电压V t u c )3sin(100πω-=，则通过它的电流应是（ ）。

A ．A t i c )3sin(πω+= B ．A t i c )6sin(πω+=C ．A t i c )3sin(2πω+=D ．A t i c )6sin(2πω+=4．两纯电感串联，Ω=101L X ，Ω=152L X ，下列结论正确的是（ ）。

A ．总电感为25HB ．总感抗2221L L L X X X +=C ．总感抗为25ΩD ．总感抗随交流电频率增大而减小5．某电感线圈，接入直流电，测出R=12Ω；接入工频交流电，测出阻抗为20Ω，则线圈的感抗为（ ）A ．32ΩB ．20ΩC ．16ΩD ．8 Ω6．已知RLC 串联电路端电压U=20V ，各元件两端电压V U R 12=，V U L 16=，)(=C UA ．4VB ．12VC ．28VD ．32V 7．如下图所示的电路，i u 和o u 的相位关系（ ） A ．i u 超前o u B ．i u 和o u 同相 C ．i u 滞后o u D ．i u 和o u 反相8．在RLC 串联电路中，端电压与电流的矢量图如上图所示，这个电路是（ ）A ．电阻性电路B ．电容性电路C ．电感性电路D ．纯电感电路9．在某一交流电路中，已知加在电路两端的电压是V t u )60sin(220︒+=ω，电路中的电流是A t i )30sin(210︒-=ω，则该电路消耗的功率是（ ）。

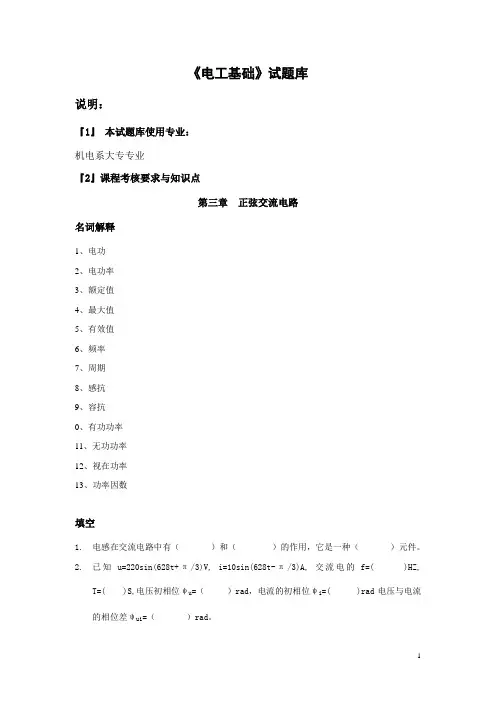

《电工基础》试题库说明：『1』本试题库使用专业：机电系大专专业『2』课程考核要求与知识点第三章正弦交流电路名词解释1、电功2、电功率3、额定值4、最大值5、有效值6、频率7、周期8、感抗9、容抗0、有功功率11、无功功率12、视在功率13、功率因数填空1.电感在交流电路中有（）和（）的作用，它是一种（）元件。

2.已知u=220sin(628t+π/3)V, i=10sin(628t-π/3)A, 交流电的f=( )HZ,T=( )S,电压初相位ψu=（）rad，电流的初相位ψi=( )rad电压与电流的相位差ψui=（）rad。

3.已知I=10sin(314t-π/3)A, 求该交流电的有效值I=（），最大值I m=（），当t=0时,i0 =( ).4.正弦量u=U m sin(ωt+φ)的三要素是( ),( ),( )。

5.纯电容电路中，相位上（）超前（）90○。

6.纯电感电路中，相位上（）超前（）90○。

7.正弦量i=10 sin（628t+30○）A，则其最大值为（），有效值为（），频率为（），角频率为（），初相位为（）。

8.正弦量u=100 sin（314t+60○）V，则U m=（）V，U=（）V，f=（）Hz，ω=（）rad/s，φ=（）。

9.一个无源二端网络，即可以等效成一个复（），也可以等效成一个复（）。

10.提高功率因数的重要经济意义是（），和（）。

11.正弦交流电路中，负载获得最大功率的条件是：（）负载获得最大功率表达式为（）。

12.含有电感和电容元件的无源二端网络，在一定条件下，电路呈现阻性，即网络的电压与电流同相，这种工作状态就称为（）。

I=( )。

13.已知：314t+30°），则14.电感在交流电路中有（）和（）的作用，它是一种（）元件。

15.已知u=220sin(628t+π/3)V,i=10sin(628t-π/3)A,则交流电的f=( )HZ,T=( )S,电压初相位ψu=（）rad，电流的初相位ψi=( )rad 电压与电流的相位差ψui=（）rad。

《电工技术基础》习题答案一、单项选择题1．图示电路中，电流I 等于 ( B )。

A ．0.5AB ．1AC ．2AD ．3A2．图示电路，当电流源I S 和电压源U S 共同作用时，电流I 为2A ，；当电流源I S 单独作用时电流I 为5A ；则当电压源U S 单独作用时电流I 为( A )。

A ．-3AB ．3AC ．4AD ．5A3．图示正弦交流电路中，已知R =X L =X C ，电流表A 的读数为10A ，当电源频率增加一倍而保持其有效值不变时，电流表A 的读数变为( C )。

A ．25AB ．30A C． D ．35A4．图示正弦交流电路中，已知电压U 与I 同相，电流表A 1的读数为12A ，电流表A 2的读数为13A ，则电流表A 的读数为( C )。

A ．1AB ．17.69AC ．5AD ．25A6WUI5．对称三角形连接的三相负载，接在三相对称电源上，如果负载相电流AB 100A I ∠＝，则其线电流A I 的大小为（ C ）。

A ．17.30A ∠B ．17.330A ∠C ．17.330A ∠－D ．1030A ∠－6．图示电路，电路原已处于稳定状态，t =0时，开关S 闭合，则u L (0+)=( C )。

A ．0VB ．1VC ．2VD ．3V7．直流铁芯线圈如题1图所示，保持电源电压U 、线圈电阻R 以及线圈匝数N不变，将铁芯a 、b 段锯开形成气隙，则铁芯中磁通Φ和线圈电流I 的变化情况分别是( D )。

A ．Φ 和I 均保持不变B ．Φ 增加，I 减小C ．Φ 和I 均增加D ．I 不变、Φ 减小8. 某三相反应式步进电动机的步距角为 1.5︒，如驱动电动机的脉冲频率为2000H Z ，则电动机的转速为( A )。

A ．500r/minB ．600r/minC ．750r/minD ．1000r/min9．继电接触器控制电路如图所示，接触器KM 控制电动机的运行。

电工技术基础与技能第七章 初识正弦交流电 练习题班别：高二（ ） 姓名： 学号： 成绩：一、是非题1、通常照明用交流电电压的有效值是220V ，其最大值即为380V 。

（ ）2、正弦交流电的平均值就是有效值。

（ ）3、正弦交流电的有效值除与最大值有关外，还与他的初相有关。

（ ）4、如果两个同频率的正弦电流在某一瞬间都是5A ，则两者一定同相且幅值相等。

（ ）5、10A 直流电和最大值为12A 的正弦交流电，分别流过阻值相同的电阻，在相等的时间内， 10A 直流电发出的热量多。

（ ）6、正弦交流电的相位，可以决定正弦交流电在变化过程中瞬时值的大小和正负。

（ ）7、初相的范围应是-2π～2π。

（ ）8、两个同频率正弦量的相位差，在任何瞬间都不变。

（ ）9、只有同频率的几个正弦量的矢量，才可以画在同一个矢量图上进行分析。

（ ） 10、若某正弦量在t=0时的瞬时值为正，则该正弦量的初相为正；反之则为负。

（ ） 11、两个同频率正弦交流电压之和仍是正弦交流电压。

（ ）二、选择题1、人们常说的交流电压220V 、380V ，是指交流电压的（ ）。

A.最大值B.有效值C.瞬时值D.平均值 2、关于交流电的有效值，下列说法正确的是( )。

A.最大值是有效值的1.732倍B.有效值是最大值的1.414倍C.最大值为311V 的正弦交流电压，就其热效应而言，相当于一个220V 的直流电压D.最大值为311V 的正弦交流电，可以用220V 的直流电代替3、一个电容器的耐压为250V ，把它接入正弦交流电中使用，加在它两端的交流电压的有效值可以是（ ）。

A.150VB.180VC.220VD.都可以 4、已知V t u )6314sin(2100π-=，则它的角频率、有效值、初相分别为（ ）。

A. 6V 2100314rad/s π、、- B. 6100V rad/s 100π、、π- C. 6100V Hz 05π、、- D. 6100V 314rad/s π、、 5、某正弦交流电的初相角φ0=-90°，在t=0时，其瞬时值将( )。

一、填空题1．已知图中 U1＝2V， U2＝-8V，则U AB＝-10。

2．电路的三种工作状态是通路、断路、短路。

3．有三个6Ω的电阻，若把它们串联，等效电阻是 18 Ω；若把它们并联，等效电阻 2Ω；若两个并联后再与第三个串联，等效电阻是 9 Ω。

4．用电流表测量电流时，应把电流表串联在被测电路中；用电压表测量电压时，应把电压表与被测电路并联。

5．电路中任意一个闭合路径称为回路；三条或三条以上支路的交点称为节点。

6．电路如图所示，设U=12V、I=2A、R=6Ω，则U AB= -24 V。

7．直流电路如图所示，R1所消耗的功率为2W，则R2的阻值应为 2 Ω。

8．电路中电位的参考点发生变化后，其他各点的电位均发生变化。

9．在直流电路中，电感可以看作短路，电容可以看作断路。

9．我国工业交流电采用的标准频率是 50 Hz。

10．三相对称负载作三角形联接时，线电流I L与相电流I P间的关系是：I P＝3 I L。

11．电阻元件是耗能元件，电容元件是储能元件。

12．已知一正弦电压u=311sin(628t-60º)V ，则其最大值为 311 V ，频率为 100 Hz ，初相位为 -60º 。

13．在纯电阻交流电路中，已知电路端电压u=311sin(314t-60º)V ，电阻R=10Ω，则电流I=22A,电压与电流的相位差φ= 0º ，电阻消耗的功率P= 4840 W 。

14．三角形联结的三相对称负载，若线电压为380 V ，则相电压为 380 V ；若相电流为10 A ，则线电流为 17.32 A 。

15．式Q C =I 2X C 是表示电容元件在正弦电路中的 无功 功率计算公式。

16．正弦交流电压的最大值U m 与其有效值U 之比为 2 。

17．电感元件是一种储能元件，可将输入的电能转化为 磁场 能量储存起来。

18．若三相电动势依次达到最大值的次序为e 1—e 2—e 3，则称此种相序为正序 。

电工技术练习题（正弦交流电路）一、填空题：1、正弦交流电路中，_______元件上电压与电流同相位；_______元件上电压在相位上超前电流900;________元件上电压滞后电流900.2、已知一正弦交流电流i=102sin （314t+4π）安培，则该交流电的最大值为______安培，有效值为______安培，频率为_____赫兹，周期为______秒，初相为______.3、三相四线制供电线路可以提供二种电压。

火线与零线之间的电压叫做________，火线与火线之间的电压叫做_______。

4、对称三相负载星形联接在三相四线制电路中，线电流是相电流_______倍，线电压是相电压_______倍，中线电流为______安培。

5、5个“10伏，30微法”的电容器串联，等效电容是____微法，耐压是___伏。

6、在我国提供给日光灯使用的交流电的频率是 Hz ，其周期是 s.7、电容器有隔直流通交流的作用,这是由于电容具有 的特性；它在过程中电流逐渐减小，电压Uc 也逐渐减小。

8、已知一电感线圈通过50Hz 的电流时，其感抗为10Ω，当频率升高至5000Hz 时，其感抗为 .9、正弦交流电的三要素是 、 和 。

10、在纯电容电路中由于电容不消耗电能,所以 功率为零.二、选择题：1、线圈电感的单位是—--—-—--.(A)亨利 （B)法拉 (C ）韦伯 （D ）特斯拉2、在纯电感电路中,下列各式正确的是——————（A ）I= L U （B ）I= LU ω （C ）I=ωLU （D)I=L X u 3、同一个三相对称负载接在同一电源中,作三角形联接时三相电路的总有功功率是作星形联接时的_______（A ）3倍 （B ）3倍 （C)31倍 (D ）31倍 4、若两个正弦交流电为u 1=102sin （314t+2π）伏特，u 2=10sin （128t+2π）伏特，则_______ （A)u 1比u 2超前 （B)u 1比u 2滞后（C ）在相位上同相 （D ）不能比较5、交流电的功率因数等于_______（A）有功功率/无功功率（B)有功功率/视在功率（C）无功功率/有功功率（D)视在功率/有功功率6、下列说法正确的是（)A.RL串联电路中总电压超前电流π/2B.RC串联电路中电容两端电压滞后电流π/2C.无功功率即是无用的功率D.无功功率与视在功率的比值叫做功率因数7、在RLC串联电路中，总电压与电流的相位关系如图所示，这个电路呈( )A. 电容性B. 电阻性C. 电感性D。
